ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MRD210 MURRAY

Πίνακας περιεχομένων:

Προϊόντα τα οποία καλύπτει το εγχειρίδιο.... 60

Γενικές πληροφορίες....60

Στοιχεία επικοινωνίας ευρωπαϊκού γραφείου......60

Ευρωπαϊκή Ένωση (ΕΕ) φάσης V (5): Τιμές διοξειδίου του άνθρακα (CO2)....60

Δήλωση συμμόρφωσης....60

Ασφάλεια χειριστή...... 60

Οδηγός αναγνώρισης κλίσης....60

Σύμβολο συναγερμικής ειδοποίησης για θέματα ασφάλειας και προειδοποιητικές λέξεις....61

Σύμβολα κινδύνου και τι σημαίνουν.... 61

Μηνύματα για θέματα ασφάλειας....62

Ετικέτες ασφαλείας.... 62

Αυτοκόλλητο ασφαλείας μπαταρίας......63

Χαρακτηριστικά και χειριστήρια....64

Σύμβολα ελέγχου και τι σημαίνουν.... 64

Ηλεκτρονικός πίνακας οργάνων.... 65

Λειτουργία......65

Περιοχή λειτουργίας....65

Δοκιμές συστήματος ενδοασφάλισης....66

Κινητήρας......67

Λειτουργία τρακτέρ.... 69

Συντήρηση....71

Πρόγραμμα Συντήρησης 71

'Ελεγχος πίεσης ελαστικών.... 72

Συντήρηση μπαταρίας.... 72

Χρόνος ακινητοποίησης λεπίδων χλοοκοπτικού....72

Αλλάξτε το λάδι του κινητήρα.... 72

Διάταξη του φίλτρου αέρα (Κασέτα με προκαθαριστήρα)....73

Ελέγξτε τα μπουζί....73

Σπρώξτε το χλοοκοπτικό με τα χέρια....73

Ρυμουλκημένος εξοπλισμός....74

Καθαρίστε το ντεκ του χλοοκοπτικού (εάν διατίθεται)..... 74

Αποθήκευση.... 74

Αντιμετώπιση προβλημάτων.... 75

Αντιμετώπιση προβλημάτων στο χλοοκοπτικό…… 75

Αντιμετώπιση προβλημάτων στο κοπτικό μηχάνημα..... 75

Προδιαγραφές.... 76

Γράφημα προδιαγραφών....76

Προϊόντα τα οποία καλύπτει το εγχειρίδιο

Τα παρόν εγχειρίδιο καλύπτει τα εξής προϊόντα:

2691686-00, 2691686-01, 2691687-00, 2691687-01, 2691688-00, 2691688-01, 2691704-00, 2691704-01, 2691705-00, 2691705-01, 2691706-00, 2691706-01, 2691716-00, 2691717-00.

Γενικές πληροφορίες

Για περαιτέρω πληροφορίες, ανατρέξτε στον Οδηγό επικοινωνίας πελάτη που περιλαμβάνεται με τη μονάδα.

Οι εικόνες που χρησιμοποιούνται στο παρόν έγγραφο είναι ενδεικτικές. Η μονάδα που έχετε μπορεί να φαίνεται διαφορετική από τις εικόνες που βλέπτετε. Οι ενδείξειςΑΡΙΣΤΕΡΑ και ΔΕΞΙΑ αναφέρονται από τη θέση του χειριστή.

Η χρήση της λέξης Σημαντικό και Σημείωση στο κείμενο υποδεικνύει διευκρινίσεις,εξαιρέσεις ή εναλλακτικές στις δοθείσες διαδικασίες.

Όλες οι μεταφράσεις γλώσσας του παρόντος εγγράφου προέρχονται απευθείας από το αρχικό αγγλικό αρχείο προέλευσης.

Όλα τα υλικά συσκευασίας, το χρησιμοποιημένο λάδι και όλες οι μπαταρίες πρέπει να ανακυκλώνονται με βάση τους ισχύοντες κρατικούς κανονισμούς.

Στοιχεία επικοινωνίας ευρωπαϊκού γραφείου

Για ερωτήσεις σχετικά με τις εκπορπές αερίων στην Ευρώπη, παρακαλούμε επικοινωνήστε με το ευρωπαϊκό μας γραφείο στο:

Max-Born-Straße 2, 68519 Viernheim, Γερμανία.

Ευρωπαϊκή Ένωση (ΕΕ) φάσης V (5): Τιμές διοξειδίου του άνθρακα (CO₂)

Οι τιμές διοξειδίου του άνθρακα των κινητήρων της Briggs & Stratton® που διαθέτουν Πιστοποιητικό Έγκρισης Τύπου ΕΕ διατίθενται στον ιστότοπο BriggsandStratton.com εισάγοντας CO2 στο παράθυρο αναζήτησης.

Δήλωση συμμόρφωσης

Αυτό το προϊόν συμμορφώνεται με όλους τους σχετικούς κανονισμούς και τις οδηγίες. Για λεπτομέρειες, ανατρέξτε στο φύλλο Δήλωση συμμόρφωσης για το συγκεκριμένο προϊόν, το οποίο αποτελεί μέρος των οδηγιών που συνοδεύουν τη μονάδα.

Ασφάλεια χειριστή

Φυλάξτε τις οδηγίες αυτές γιατί θα τις χρειαστείτε στο μέλλον. Το παρόν εγχειρίδιο περιέχει πληροφορίες ασφαλείας που θα σας επιστήσουν την προσοχή για τους κινδύνους και τα ρίσκα που αφορούν αυτό το προϊόν και πώς να τους αποφύγετε. Περιέχει επίσης σημαντικές οδηγίες που πρέπει να τηρούνται κατά την αρχική ρύθμιση, τη λειτουργία και τη συντήρηση του προϊόντος.

Το συγκεκριμένο προϊόν έχει σχεδιαστεί και προορίζεται για την κοπή καλοσυντηρημένου γκαζόν και όχι για κάποιον άλλο σκοπό.

Είναι σημαντικό να διαβάσετε και να κατανοήσετε τις οδηγίες αυτές πριν επιχειρήσετε την εκκίνηση ή τη λειτουργία του εξοπλισμού.

Βεβαιωθείτε ότι είστε πλήρως εξοικειωμένοι με τα χειριστήρια και τη σωστή χρήση του προϊόντος.

Μάθετε πως να σταματάτε τη μονάδα και να απενεργοποιείτε γρήγορα τα χειριστήρια.

Οδηγός αναγνώρισης κλίσης

Πώς να μετρήσετε την κλίση σε μία επιφάνεια με γκαζόν με χρήση smartphone ή εργαλείου μέτρησης γωνίας:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μη χρησιμοποιείτε το μηχάνημα αν η κλίση του εδάφους είναι πάνω από 10° μοίρες.

1. Χρησιμοποιήστε χάρακα με μήκος τουλάχιστον δύο (2) πόδια (Α, Εικόνα 1). Ένα κοντάρι 2x4 ή μία ευθεία μεταλλική ράβδος μπορεί επίσης να χρησιμοποιηθεί.
2. Εργαλεία μέτρησης γωνίας.

a. Χρησιμοποιήστε το έξυπνο τηλέφωνό σας: Πολλά έξυπνα τηλέφωνα (Β, Εικόνα 1) έχουν κλισίμετρο (γωνιόμετρο) στην εφαρμογή της πυξίδας. Ή μπορείτε να ψάξετε στο app store για εφαρμογή κλισιμέτρου.

b. Χρησιμοποιήστε εργαλεία μέτρησης γωνίας: Εργαλεία μέτρησης γωνίας (C και D, Εικόνα 1) διατίθενται σε καταστήματα εργαλείων ή στο διαδίκτυο (ονομάζονται επίσης κλισίμετρα, μοιρογνωμόνια, γωνιόμετρα ή μετρητές γωνίας). Χειροκίνητα (C) ή ψηφιακά (D) δουλεύουν, τα υπόλοιπα μπορεί όχι. Διαβάστε και τηρήστε τις οδηγίες χρήσης που παρέχονται με το εργαλείο μέτρησης γωνίας.

1. Βάλτε τον χάρακα μήκους δύο (2) ποδιών κατά μήκος του πιο απότομου σημείου της κλίσης του χλοοτάπητα. Τοποθετήστε τη σανίδα στην κατηφόρα και στην ανηφόρα.

2. Τοποθετήστε το smartphone σας ή το εργαλείο μέτρησης γωνίας πάνω στον χάρακα και βρείτε τη γωνία σε μοίρες. Αυτή είναι η κλίση του χλοοτάπητά σας.

Σημειωση: Ένας έντυπος οδηγός αναγνώρισης κλίσης περιλαμβάνεται στα εγχειρίδια του προϊόντος σας, αλλά είναι και διαθέσιμος για λήψη από τον ιστότοπο του κατασκευαστή.

Σύμβολο συναγερμικής ειδοποίησης για θέματα ασφάλειας και προειδοποιητικές λέξεις

Το σύμβολο ειδοποίησης ασφαλείας Αροσδιορίζει πληροφορίες ασφαλείας σχετικά με τους κινδύνους που μπορούν να προκαλέσουν σωματικό τραυματισμό. Το σύμβολο συναγερμού συνοδεύεται από μια προειδοποιητική λέξη (ΚΙΝΔΥΝΟΣ, ΠΡΟΕΙΔΟΠΟΙΗΣΗ ή ΠΡΟΣΟΧΗ) που υποδεικνύει την πιθανότητα και την ενδεχόμενη σοβαρότητα τραυματισμού. Επιπλέον, ενδέχεται να δείτε να χρησιμοποιείται και ένα σύμβολο κινδύνου που υποδεικνύει τον τύπο του κινδύνου.

Ανδειξη ΚΙΝΔΥΝΟΣ δηλώνει κίνδυνο ο οποίος, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

Ανένδειξη ΠΡΟΕΙΔΟΠΟΙΗΣΗ δηλώνει κίνδυνο ο οποίος, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

Ανένδειξη ΠΡΟΣΟΧΗ δηλώνει κίνδυνο ο οποίος, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει τραυματισμό μικρού ή μεσαίου βαθμού.

Η ένδειξη ΕΠΙΣΗΜΑΝΣΗ υποδεικνύει πληροφορίες που θεωρούνται σημαντικές αλλά δεν αφορούν σε κινδύνους.

Σύμβολα κινδύνου και τι σημαίνουν

Σύμβολο Σημασία

	Προειδοποίηση ασφάλειας για κινδύνους που ενδέχεται να οδηγήσουν σε τραυματισμό.
	Προτού θέσετε σε λειτουργία τη μονάδα, πρέπτει να διαβάσετε και να εμπεδώσετε το εγχειρίδιο χειριστή.
	Αφαιρέστε το κλειδί και διαβάστε το εγχειρίδιο χειριστή πριν επισκευάσετε τη μονάδα.
	Διακοπή

Σύμβολο Σημασία
	Κίνδυνος πυρκαγιάς
	Κίνδυνος έκρηξης
	Κίνδυνος ηλεκτροπληξίας
	Κινούμενα εξαρτήματα
	Φοράτε προστατευτικά για τα μάτια.
	Επικίνδυνη χημική ουσία
	Κίνδυνος από καυτή επιφάνεια
	Κίνδυνος ακρωτηριασμού
	Κίνδυνος από εκτοξευόμενα αντικείμενα
	Κρατάτε ασφαλή απόσταση
	Απομακρύνετε τα παιδιά
10° Max.10° Max.	Κίνδυνος ανατροπής
	Κίνδυνος ακρωτηριασμού

Μηνύματα για θέματα ασφάλειας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι διαβάζετε, κατανοείτε και τηρείτε όλες τις οδηγίες και τις προειδοποιήσεις στο Εγχειρίδιο χειριστή και στο μηχάνημα, στον κινητήρα και στα προσαρτήματα πριν θέσετε σε λειτουργία αυτό το μηχάνημα. Εάν δεν τηρηθούν οι οδηγίες για θέματα ασφάλειας που θα βρείτε στο παρόν εγχειρίδιο και στον εξοπλισμό, υπάρχει κίνδυνος πρόκλησης θανάτου ή σοβαρού τραυματισμού.

• Να επιτρέπτετε μόνο σε χειριστές οι οποίοι είναι υπεύθυνοι, εκπαιδευμένοι και εξοικειωμένοι με τις οδηγίες και σωματικά ικανοί να χειρίζονται το μηχάνημα.
• Ποτέ μη χρησιμοποιήσετε το μηχάνημα υπό την επήρεια αλκούλ ή φαρμάκων.
  • Φοράτε γυαλιά ασφαλείας και κλειστά υποδήματα.
• Μη βάζετε τα χέρια ή τα πόδια σας κοντά σε περιστρεφόμενα εξαρτήματα ή κάτω από το μηχάνημα. Φροντίστε να στέκεστε πάντα μακριά από το στόμιο εκκένωσης.
  • Διατηρείτε το μηχάνημα σε καλή λειτουργική κατάσταση. Πρέπει να αντικαθιστάτε τα φθαρμένα ή χαλασμένα εξαρτήματα.
• Απαιτείται προσοχή κατά τη συντήρηση των λεπίδων. Τυλίξτε τις λεπίδες ή φοράτε γάντια. Αντικαταστήστε τις κατεστραμμένες λεπίδες. Μην επισκευάζετε ή τροποποιείτε τις λεπίδες.
• Χρησιμοποιείτε ράμπες πλήρους εύρους κατά τη φόρτωση και την εκφόρτωση ενός μηχανήματος για μεταφορά.
• Βλ. προσάρτημα ή αξεσουάρ για κατάλληλα βάρη ή αντίβαρα τροχού.
  • Για να αποφύγετε την πρόκληση πυρκαγιάς, κρατάτε το μηχάνημα απαλλαγμένο από γρασίδι, φύλλα ή άλλο ανεπιθύμητο υλικό. Καθαρίζετε τα υπολείμματα από πιτσιλιές λαδιού ή καυσίμου. Αφαιρέστε τα κατάλοιπα που έχουν μουσκέψει σε καύσιμο και αφήστε το μηχάνημα να κρυώσει πριν την αποθήκευση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά τη λειτουργία του κινητήρα αναδίδεται μονοξείδιο του άνθρακα, ένα άσσμο, άχρωμο και δηλητηριώδες αέριο. Λόγω της εισπνοής μονοξειδίου του άνθρακα ενδέχεται να προκληθούν πονοκέφαλος, κόπωση, ζάλη, έμετος, σύγχυση, σπασμοί, ναυτία, λιποθυμία ή θάνατος.

• Ο εξοπλισμός πρέπει να λειτουργεί MONO σε εξωτερικούς χώρους.
• Μην επιτρέπετε στα αέρια της εξάτμισης να περνούν σε κλειστό χώρο μέσα από παράθυρα, πόρτες, εισόδους εξαερισμού ή άλλα ανοίγματα.

Ετικέτες ασφαλείας

Πριν θέσετε σε λειτουργία το μηχάνημα, διαβάστε τις ετικέτες ασφαλείας. Συγκρίνετε την εικόνα 2 με τις ετικέτες που υπάρχουν στον παρακάτω πίνακα. Οι επισημάνσεις που εφιστούν την προσοχή σας σε διάφορα θέματα και προειδοποιήσεις αφορούν την ασφάλειά σας. Για να αποφύγετε τον κίνδυνο τραυματισμού ή πρόκλησης ζημιάς στο μηχάνημα, φροντίστε να κατανοήσετε όλες τις ετικέτες ασφαλείας και να τις τηρείτε πιστά.

Σημαντικό: Αν οἱ ετικέτες με επισημάνσεις για θέματα ασφάλειας φθαρούν ή καταστραφούν, και γίνουν δυσανάγνωστες, πρέπει να παραγγείλετε καινούριες από τον εταιρικό αντιπρόσωπο της περιοχή σας.

A

Ορισμοί εικονιδίων ετικετών ασφάλειας

Συγκρίνετε τα γράμματα (Α - Κ) στα εικονίδια στις ετικέτες ασφαλείας με τους ορισμούς ασφαλείας που αναφέρονται στον παρακάτω πίνακα.

Α ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε και κατανοήστε το εγχειρίδιο του χειριστή πριν χρησιμοποιήσετε αυτό το μηχάνημα. Μάθετε τις θέσεις και τη λειτουργία όλων των χειριστηρίων. Μη χρησιμοποιήσετε το συγκεκριμένο μηχάνημα αν δεν είστε κατάλληλα καταρτισμένος.

Β ΚΙΝΔΥΝΟΣ - ΑΠΩΛΕΙΑ ΠΡΟΣΦΥΣΗΣ ΣΤΟ ΕΔΑΦΟΣ, ΟΛΙΣΘΗΣΗ, ΑΠΩΛΕΙΑ ΕΛΕΓΧΟΥ ΟΔΗΓΗΣΗΣ ΚΑΙ ΑΠΩΛΕΙΑ ΕΛΕΓΧΟΥ ΣΕ ΕΠΙΚΛΙΝΕΣ ΕΔΑΦΟΣ: Αν το μηχάνημα πάψει να κινείται προς τα εμπρός ή αρχίσει να γλιστρά σε επικλινές έδαφος, σταματήστε τις λεπτίδες και κατηφορίστε αργά.

C KINΔΥΝΟΣ - KINΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ: Βεβαιωθείτε ότι η μονάδα δεν έχει γρασίδι, φύλλα και περίσσιο λάδι. Μη προσθέτετε καύσιμα όταν ο κινητήρας είναι ζεστός ή λειτουργεί. Διακώψτε τη λειτουργία του κινητήρα. Πριν προσθέσετε καύσιμο, αφήστε τον κινητήρα να κρυώσει τουλάχιστον για 3 λεπτά. Ποτέ μην προσθέσετε καύσιμο μέσα σε εσωτερικό χώρο, σε κλειστό ρυμουλκούμενο όχημα, σε κλειστό γκαράζ ή σε άλλους κλειστούς χώρους. Αφαιρέστε τυχόν καύσιμο που έχει χυθεί. Μην καπνίζετε κατά τον χειρισμό του μηχανήματος.

D KINΔΥΝΟΣ - KINΔΥΝΟΣ ΑΝΑΤΡΟΠΗΣ ΚΑΙ ΟΛΙΣΘΗΣΗΣ: Πρέπει να κουρεύετε το γκαζόν κατά μήκος και όχι κατά πλάτος του επικλινούς εδάφους. Μη χρησιμοποιήσετε το μηχάνημα αν η κλίση του εδάφους είναι πάνω από 10 μοίρες. Αποφύγετε τις ξαφνικές και απότομες (βιαστικές) στροφές όταν βρίσκεστε σε επικλινές έδαφος.

Ε ΚΙΝΔΥΝΟΣ - ΚΙΝΔΥΝΟΣ ΑΚΡΩΤΗΡΙΑΣΜΟΥ ΚΑΙ ΔΙΑΜΕΛΙΣΜΟΥ: Για να αποφύγετε τον κίνδυνο τραυματισμού από περιστρεφόμενες λεπίδες και κινούμενα εξαρτήματα, φροντίστε να χρησιμοποιείτε διατάξεις ασφαλείας (προφυλακτήρες, καλύμματα και διακόπτες) που είστε σίγουροι ότι λειτουργούν σωστά.

F Mhn κόβετε το γκαζόν όταν υπάρχουν γύρω σας παιδιά ή άλλα άτομα. MHN μεταφέρετε άλλους και ιδίως παιδιά ακόμη και όταν είναι απενεργοποιημένες οι λεπίδες. Mhn κουρεύετε το γρασίδι με την όπισθεν παρά μόνο αν είναι απολύτως απαραίτητο. Κοιτάζετε κάτω και πίσω - πριν και στη διάρκεια οδήγησης με όπισθεν.

G Προτού εκτελέσετε τεχνικές εργασίες επισκευών ή συντήρησης, ανατρέξτε στα τεχνικά εγχειρίδια. Όποτε απομακρύνεστε από το μηχάνημα, πρέπει να σβήνετε τον κινητήρα, να ασφαλίζετε το χειρόφρενο και να βγάζετε το κλειδί.

Η Απομακρύνετε σε ασφαλή απόσταση τους παριστάμενους και τα παιδιά. Απομακρύνετε αντικείμενα που ενδέχεται να εκτοξευτούν από τη λεπίδα. Μη χρησιμοποιήσετε το χλοοκοπτικό αν δεν είναι τοποθετημένος ο αγωγός εκκένωσης.

I KINДУНОЗ - ИПТАМЕНА ANTIKEIMENA: Μη θέσετε σε λειτουργία TO μηχάνημα αν δεν συνδέσετε πρώτα τον αγωγό εκκένωσης.

J KINΔΥΝΟΣ - ΠΕΡΙΣΤΡΕΦΟΜΕΝΕΣ ΛΕΠΙΔΕΣ: Αυτό το χλοοκοπτικό μπορεί να ακρωτηριάσει άκρα. Κρατάτε τα χέρια και τα πόδια σε απόσταση από τις λεπίδες.

Αυτοκόλλητο ασφαλείας μπαταρίας

Pb 3.2775

DANGER/POISON SHIELDS EYES. EXPLOSIVE GASES CAN CAUSE ILLNESS OR PULTRY. NO #ITTER • SPARKS • FLAMES • SMOUNG PELIGRO/VENENO SALIFURE AID CAN CAUSE ILLNESS OR SCENESE BURNS. FLUSH EYES IMMEDIATELY WITH WATER. 12V Made is Life with Oil and gas in the market. Keep out of the REACH OF CHILDREN. READ ALL INSTRUCTIONS. DO NOT OPEN BATTERS! DO NOT TIP! Pb

Προειδοποίηση: Κίνδυνος πυρκαγιάς - Κρατήστε την μπαταρία μακριά από τα παιδιά, φλόγες και σπινθήρες. Τα αέρια που βγάζει είναι εξαιρετικά εύφλεκτα.

Προειδοποίηση: Το θεικό οξύ μπορεί να προκαλέσει τύφλωση και σοβαρά εγκαύματα - Να φοράτε πάντα προστατευτικά γυαλιά ή ασπίδα προσώπου όταν εργάζεστε πάνω ή κοντά σε μπαταρία.

Προειδοποίηση: Οι μπαταρίες παράγουν εκρηκτικά αέρια - Διαβάστε και κατανοήστε το εγχειρίδιο του χειριστή πριν χρησιμοποιήσετε το μηχάνημα.

Σημαντικό: Μην πετάξετε την μπαταρία στον κάδο απορριμμάτων - Επικοινωνήστε με τις τοπικές αρχές και ενημερωθείτε για τους τρόπους απόρριψης και/ή ανακύκλωσης των μπαταριών.

Ξεπλύνετε αμέσως τα μάτια με νερό. Λάβετε ιατρική βοήθεια γρήγορα.

Χαρακτηριστικά και χειριστήρια

Συγκρίνετε την Εικόνα 3 με τον πίνακα που ακολουθεί.

Τα χαρακτηριστικά και χειριστήρια μπορεί να διαφέρουν από αυτά που απεικονίζονται.

Σύμβολα ελέγχου και τι σημαίνουν

A

Τροσιοστική κοπτή του γκαζόν με την όπισθεν (RMO)

B

C

D

E

FΔ

ΑΠΕΝΕΡΓΟΠΟΪΗΣΗ

ΕΝΕΡΓΟΠΟΪΗΣΗ

Εκκίνηση

Διακόπτης προβολέων

G
αγερμός όταν ο συλλέκτης είναι γεμάτος

H

I Tφo

J'

K

L

M△

N

γόττας δυνειοδότη (PTO), Ενεργοποίηση λεπίδων

0

P>

Q

s
τήσησες σταθερής ταχύτητας

TN
λός προσαρμογής καθίσματος

U Moxla	μενσης συστήματος μετάδοσης κίνησης
V Δείκτης στάθυης καυσίμου (αν υπάρχει)
W Δεξαιμενό Καυσίμου

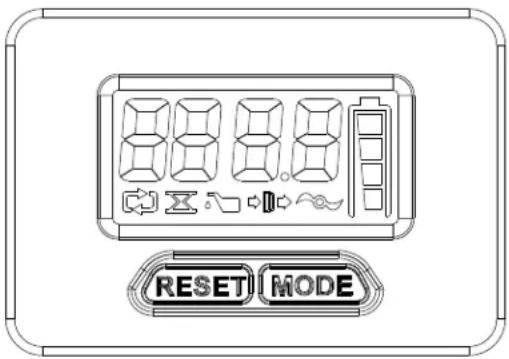

Ηλεκτρονικός πίνακας οργάνων

RESET MODE

Παρουσίαση συνολικών ωρών, ωρών πορείας και ρολογιού

Σημειωση: Όταν ξεκινήσετε τη μονάδα, οι συνολικές ώρες θα εμφανίζονται στην οθόνη συντήρησης. Η ένδείξη για τις Συνολικές ώρες θα μηδενιστεί αυτόματα μετά τις 999,9 ώρες.

1. Πιέστε το κουμπί ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ για λιγότερο από 1 δευτερόλεπτο για να εμφανίσετε τις ώρες πορείας.
2. Πατήστε το κουμπί ΕΠΑΝΑΦΟΡΑ για παραπάνω από 3 δευτερόλεπτα για να θέσετε τις ώρες πορείας στο 0.
3. Πιέστε το κουμπί ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ για λιγότερο από 1 δευτερόλεπτο για να εμφανίσετε το ρολόι. Βλέπε την ενότητα Ρύθμιση του ρολογιού.
4. Πατήστε το κουμπί ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ για λιγότερο από 1 δευτερόλεπτο για να εμφανίσετε τις συνολικές ώρες.

Ρύθμιση του ρολογιού

1. Πιέστε το κουμπί ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ για πάνω από 3 δευτερόλεπτα. Στην οθόνη ενδείξεων θα αρχίσουν να αναβοσβήνουν οι ώρες.
2. Πιέστε το κουμπί ΕΠΑΝΑΦΟΡΑ για να ρυθμίσετε τις ώρες.
3. Πιέστε το κουμπί ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ λιγότερο από 1 δευτερόλεπτο για να αποθηκευτεί η ρύθμιση. Στην οθόνη ενδείξεων θα αρχίσουν να αναβοσβήνουν τα λεπτά.

4. Πιέστε το κουμπί ΕΠΑΝΑΦΟΡΑ για να ρυθμίσετε τα λεπτά.

5. Πιέστε το κουμπί ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ λιγότερο από 1 δευτερόλεπτο για να αποθηκευτεί η ρύθμιση.

Παρουσίαση μηνυμάτων για εργασίες συντήρησης

ΑΛΛΑΓΗ ΛΑΔΙΟΥ - Αυτό το μήνυμα εμφανίζεται μετά από 50 ώρες λειτουργίας. Αφότου αλλάξετε το λάδι και το φίλτρο, πιέστε το κουμπί ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ δύο φορές για να εμφανίσετε το ΩΡΕΣ ΦΙΛΤΡΟΥ ΑΕΡΑ. Έπειτα, πιέστε και κρατήστε πατημένο το κουμπί ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ για 3 δευτερόλεπτα για να επαναφέρετε τον χρονοδιακόπτη στο μηδέν και να μηδενίσετε την οθόνη.

ΕΛΕΓΧΟΣ ΦΙΛΤΡΟΥ ΑΕΡΑ - Αυτό το μήνυμα εμφανίζεται μετά από 25 ώρες λειτουργίας. Αφότου καθαρίσετε ή αλλάξετε το φίλτρο αέρα, πιέστε το κουμπί ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ τρεις φορές για να εμφανιστεί το ΩΡΕΣ ΦΙΛΤΡΟΥ ΑΕΡΑ. Έπειτα, πιέστε και κρατήστε πατημένο το κουμπί ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ για 3 δευτερόλεπτα για να επαναφέρετε τον χρονοδιακόπτη στο μηδέν και να μηδενίσετε την οθόνη.

ΑΛΛΑΓΗ ΛΕΠΙΔΩΝ - Αυτό το μήνυμα εμφανίζεται μετά από 100 ώρες λειτουργίας. Αφότου αλλάξετε τη λεπίδα, κρατήστε το κουμπί ΕΠΑΝΑΦΟΡΑ για πάνω από 3 δευτερόλεπτα ώστε να θέσετε τον χρονοδιακόπτη στο μηδέν και να μηδενίσετε την οθόνη.

ΧΑΜΗΛΗ ΙΣΧΥΣ ΜΠΑΤΑΡΙΑΣ - Αυτό το μήνυμα εμφανίζεται όταν η μπαταρία έχει πρόβλημα. Το μήνυμα θα διαγραφεί αυτόματα από την οθόνη ενδείξεων μόλις εκτελέσετε τις εργασίες συντήρησης της μπαταρίας.

Σημειωση: Όποτε εμφανιστεί το μήνυμα «ΧΑΜΗΛΗ ΙΣΧΥΣ ΜΠΑΤΑΡΙΑΣ», έχει προτεραιότητα έναντι όλων των άλλων μηνυμάτων. Εκτελέστε πρώτα τις εργασίες συντήρησης της μπαταρίας και ύστερα ελέγξτε μήπως υπάρχουν μηνύματα για άλλες εργασίες συντήρησης.

Λειτουργία

Διαβάστε την ενότητα Ασφάλεια χειριστή πριν θέσετε σε λειτουργία αυτό το μηχάνημα. Βεβαιωθείτε ότι γνωρίζετε τα χειριστήρια και πώς να διακόψετε τη λειτουργία της μονάδας.

Περιοχή λειτουργίας

1. Γνωρίστε την περιοχή όπου σκοπεύετε να χρησιμοποιήσετε το χλοοκοπτικό.
2. Βεβαιωθείτε ότι στην περιοχή δεν υπάρχουν ανεπιθύμητα υλικά που θα μπορούσαν να πιαστούν από τις λεπίδες και να πεταχτούν.

ΚΙΝΔΥΝΟΣ

Το μηχάνημα υπάρχει περίπτωση εκτοξεύσει αντικείμενα με κίνδυνο να τραυματιστούν οι παριστάμενοι ή να προκληθεί ζημιά σε κτίσματα.

• Μην θέσετε σε λειτουργία το μηχάνημα αν δεν είναι σωστά τοποθετημένοι ολόκληρος ο αγωγός εκκένωσης, ή άλλοι μηχανισμοί ασφαλείας στη θέση τους και λειτουργούν σωστά. Ελέγχετε τακτικά για ενδείξεις φθοράς ή υποβάθμισης και αντικαταστήστε, εάν χρειαστεί.

• Καθαρίστε την περιοχή λειτουργίας από τυχόν αντικείμενα τα οποία θα μπορούσαν από ή να παρεμβάλλονται με τη λειτουργία του μηχανήματος.

• Μετακινήστε το χλοοκοπτικό του ντεκ προς τα έξω, πριν ξεκινήσετε τον κινητήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι κινητήρες παράγουν μονοξείδιο του άνθρακα, ένα άσσμο, άχρωμο και δηλητηριώδες αέριο. Η εισπνοή μονοξειδίου του άνθρακα μπορεί να προκαλέσει ναυτία, λιποθυμία ή θάνατο.

1. Προσέξτε όλες τις κλίσεις και τα ανοιχτά φρεάτια.

ΚΙΝΔΥΝΟΣ

Η λειτουργία σε κλίσεις ή κοντά σε νερό ή σε φρεάτια μπορεί να οδηγήσει σε απώλεια ελέγχου και ανατροπή.

• Πρέπει να κουρεύετε το γκαζόν κατά μήκος και όχι κατά πλάτος επικλινούς εδάφους.
• Μειώστε την ταχύτητα και προσέχετε τις κλίσεις.
• Μην λειτουργείτε σε κλίσεις άνω των 10 μοιρών, που είναι ανύψωση 3,5 ποδιών σε μήκος 20 ποδιών.
• Αφήνετε απόσταση πλάτους τουλάχιστον δύο χλοοκοπτικών μηχανών γύρω από το νερό, τοίχους συγκράτησης, ή ολισθήσεις.

- Αποφύγετε να κουρεύετε υγρό γρασίδι.

• Μην θέσετε σε λειτουργία το μηχάνημα αν είναι αμφισβητούνται οι συνθήκες πρόσφυσης, οδήγησης ή σταθερότητας. Τα λάστιχα θα μπορούσαν να γλιστρήσουν ακόμα κι αν σταματήσουν οι τροχοί.

- Αποφύγετε να ξεκινάτε και να σταματάτε σε κλίσεις.

- Αποφύγετε ξαφνικές αλλαγές στην ταχύτητα ή την κατεύθυνση.

- Στρίβετε αργά και σταδιακά.

- Να είστε προσεκτικοί όταν χειρίζεστε το μηχάνημα με συλλέκτη χλόης ή άλλο(α) προσάρτημα/προσαρτήματα. Μπορεί να επηρεάσουν τη σταθερότητα του μηχανήματος.

- Ακολουθήστε τις συστάσεις του κατασκευαστή όσον αφορά τα όρια βάρους για τον εξοπλισμό που ρυμουλκείτε και τη ρυμούλκηση σε επικλινές έδαφος. Βλέπε Ρυμουλκούμενος εξοπλισμός.

1. Φροντίστε να απομακρύνετε κάθε παριστάμενο από την περιοχή λειτουργίας, ιδιαίτερα τα παιδιά.

ΚΙΝΔΥΝΟΣ

Αυτό το χλοοκοπτικό μπορεί να ακρωτηριάσει τα χέρια και τα πόδια.

• Σταματήστε το χλοοκοπτικό όταν βρίσκονται κοντά παιδιά ή άλλοι.
  • Φροντίστε να μην πλησιάζουν παιδιά κοντά στην περιοχή κοπής και να επιτηρούνται προσεκτικά από υπεύθυνο ενήλικα.
• Μη μεταφέρετε άλλους (ιδίως παιδιά), ακόμη και όταν είναι απενεργοποιημένες οι λεπίδες. Τα παιδιά μπορεί να πέσουν και να τραυματιστούν σοβαρά ή να σας εμποδίσουν στον ασφαλή χειρισμό του μηχανήματος. Αν έχετε πάει τα παιδιά βόλτα με το μηχάνημα στο παρελθόν, τότε μπορεί να εμφανιστούν ξαφνικά στην περιοχή κοπής του γκαζόν για άλλη μια βόλτα και να τα πατήσει το μηχάνημα καθώς κινείται είτε μπροστά είτε με την όπισθεν.
• Απαιτείται προσοχή κατά την προσέγγιση τυφλών στροφών, θάμνων, δέντρων ή άλλων αντικειμένων που περιορίζουν την ορατότητα.

Δοκιμές συστήματος ενδοασφάλισης

Το συγκεκριμένο μηχάνημα διαθέτει σύστημα ενδοασφάλισης. Μην επιχειρήσετε να παρακάμψετε ή να πειράξετε τους διακόπτες και τις συσκευές.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν το μηχάνημα δεν περάσει κάποιον έλεγχο ασφαλείας, μην χρησιμοποιήσετε το μηχάνημα. Αποταθείτε σε εξουσιοδοτημένο αντιπρόσωπο.

Δοκιμή 1 — Ο κινητήρας ΔΕΝ πρέπει να πάρει μπροστά αν

• Αποσυμπλέξτε τον Διακόπτη δυναμοδότη (ΡΤΟ) 'Η
  • Το πεντάλ του φρένου ΔΕΝ πατηθεί ως το τέρμα (με το χειρόφρενο στη θέση ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ).

Δοκιμή 2 — Λογικά ΠΡΕΠΕΙ να γίνει εκκίνηση του κινητήρα αν

• Ο διακόπτης του ΡΤΟ είναι στο ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΚΑΙ
  • Το πεντάλ του φρένου πατηθεί ως το τέρμα (με το χειρόφρενο στη θέση ΕΝΕΡΓΟΠΟΙΗΣΗ).

Δοκιμή 3 — Ο κινητήρας λογικά θα ΣΒΗΣΕΙ αν

• Ο χειριστής σηκωθεί από το κάθισμα αφού συμπλέξει το ΡΤΟ Ή
• Ο χειριστής σηκωθεί από το κάθισμα και το πεντάλ του φρένου ΔΕΝ έχει πατηθεί ως το τέρμα (με το χειρόφρενο στη θέση ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ).

Δοκιμή 4 — Έλεγχος χρόνου ακινητοποίησης λεπίδων χλοοκοπτικού

- Οι λεπίδες του χλοοκοπτικού και ο ιμάντας μετάδοσης κίνησης του χλοοκοπτικού θα πρέπει να σταματήσουν εντελώς μέσα σε πέντε δευτερόλεπτα αφότου ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ο διακόπτης ΡΤΟ.

• Αν ο ιμάντας μετάδοσης κίνησης στο χλοοκοπτικό δεν σταματήσει μέσα σε πέντε δευτερόλεπτα, αποταθείτε σε εξουσιοδοτημένο αντιπρόσωπο.

Δοκιμή 5 — Έλεγχος δυνατότητας κοπής του γκαζόν με την όπισθεν (RMO)

• Ο κινητήρας λογικά θα σβήσει αν επιχειρήσετε να κινηθείτε με την όπισθεν και έχετε ΕΝΕΡΓΟΠΟΪΗΣΕΙ το ΡΤΟ χωρίς να ενεργοποιήσετε τη λειτουργία ΜΡΟ.

- Η λυχνία RMO πρέπει να ανάψει όταν ενεργοποιήσετε τη δυνατότητα RMO.

ΚΙΝΔΥΝΟΣ

Το κούρεμα του γκαζόν με την όπισθεν μπορεί να είναι επικίνδυνο για τους παρευρισκόμενους. Τραγικά ατυχήματα μπορεί να προκληθούν, εάν ο χειριστής δεν είναι σε επαγρύπνηση για την παρουσία παιδιών. Ποτέ μην ενεργοποιήσετε τη Επιλογή Κουρέματος με όπισθεν (RMO) αν υπάρχουν παιδιά στον χώρο. Το μηχάνημα και η δραστηριότητα της κοπής του γκαζόν συνήθως κινούν το ενδιαφέρον των παιδιών.

Κινητήρας

'Ελεγχος στάθμης και προσθήκη λαδιού στον κινητήρα

Χρησιμοποιήστε τα πιστοποιημένα λάδια με εγγύηση Briggs & Stratton® για καλύτερη απόδοση. Άλλα απορρυπαντικά λάδια υψηλής ποιότητας είναι αποδεκτά εφόσον έχουν πιστοποιηθεί για χρήση SF, SG, SH, SJ ή υψηλότερη. Μην χρησιμοποιείτε ειδικά πρόσθετα.

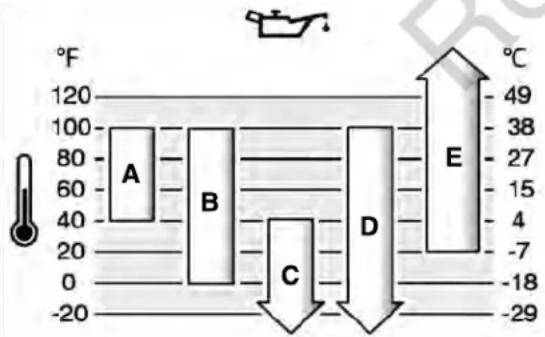

Το ιξώδες λαδιού που είναι κατάλληλο για τον κινητήρα καθορίζεται ανάλογα με τις εξωτερικές θερμοκρασίες. Χρησιμοποιήστε το διάγραμμα, για να επιλέξετε το καλύτερο ιξώδες για το αναμενόμενο εύρος θερμοκρασιών εξωτερικού χώρου.

A	SAE 30 - Σε θερμοκρασίες κάτω των 40 °F (4 °C), η χρήση SAE 30 θα έχει ως αποτέλεσμα τη δύσκολη εκκίνηση του κινητήρα.
B	10W-30 - Σε θερμοκρασίες άνω των 80° F (27° C), η χρήση λαδιού 10W-30 θα έχει ως αποτέλεσμα την αυξημένη κατανάλωση λαδιού.Ελέγχετε τη στάθμη του λαδιού συχνά.
C	5W-30
D	Συνθετικό λάδι 5W-30
E	Συνθετικό λάδι Vanguard® 15W-50

*Η χρήση λαδιού SAE 30 σε θερμοκρασίες κάτω των 40° F (4° C) θα έχει ως αποτέλεσμα τη δύσκολη εκκίνηση του κινητήρα.

**Av to 10W-30 χρησιμοποιηθεί σε θερμοκρασία πάνω από 80° F (27° C), μπορεί να αυξηθεί η κατανάλωση λαδιού.

Ελέγχετε τη στάθμη του λαδιού συχνά.

1. Τοποθετήστε τη μονάδα σε επίπεδη επιφάνεια όπως φαίνεται στην Εικόνα 4.
2. Σβήστε τον κινητήρα και αφαιρέστε το κλειδί.
3. Επιβεβαιώστε ότι η περιοχή πλήρωσης λαδιού είναι καθαρή.
4. Αφαιρέστε τον δείκτη στάθμης λαδιού (Α, Εικόνα 5). Αφαιρέστε το υπόλοιπο λάδι από τον δείκτη στάθμης.
5. Εγκαταστήστε τη βυθομετρική ράβδο και σφίξτε την.
6. Αφαιρέστε ξανά τον δείκτη στάθμης λαδιού και ελέγξτε τη στάθμη του λαδιού. Βεβαιωθείτε ότι η στάθμη φτάνει μέχρι το επτάνω μέρος της ένδειξης ΠΛΗΡΗΣ (Β) στον δείκτη στάθμης.
7. Εάν η στάθμη του λαδιού είναι ΠΛΗΡΗΣ, εγκαταστήστε και σφίξτε τη βυθομετρική ράβδο.
8. Αν η στάθμη του λαδιού είναι ΧΑΜΗΛΗ, προσθέστε λάδι μέσα στον σωλήνα πλήρωσης λαδιού του κινητήρα (C). Μην υπερπληρώνετε.
   Σημειωση: Μην προσθέτετε λάδι στον αγωγό γρήγορης αποστράγγισης λαδιού (αν υπάρχει στον εξοπλισμό).
9. Περιμένετε ένα λεπτό και εν συνεχεία ελέγξτε τη στάθμη του λαδιού.
10. Επανατοποθετήστε και σφίξτε τον δείκτη στάθμης.

Πίεση λαδιού

Αν η πίεση του λαδιού είναι υπερβολικά χαμηλή, ένας διακόπτης πίεσης (αν υπάρχει στον εξοπλισμό) θα διακόψει τη λειτουργία του κινητήρα ή θα ενεργοποιήσει μια συσκευή προειδοποίησης στον εξοπλισμό. Αν συμβεί κάτι τέτοιο, σταματήστε τον κινητήρα και ελέγξτε τη στάθμη του λαδιού με τον δείκτη στάθμης.

Αν η στάθμη του λαδιού είναι κάτω από την ένδειξη ΠΡΟΣΘΗΚΗ, προσθέστε λάδι μέχρι η στάθμη να φτάσει στην ένδειξη ΠΛΗΡΗΣ. Βάλτε μπροστά τον κινητήρα και ελέγξτε για τη σωστή πίεση λαδιού πριν συνεχίσετε να χρησιμοποιείτε το μηχάνημα.

Αν η στάθμη του λαδιού είναι ανάμεσα στις ενδείξεις ΠΡΟΣΘΗΚΗ και ΠΛΗΡΗΣ, ΜΗ θέτετε σε λειτουργία τον κινητήρα. Αποταθείτε σε εξουσιοδοτημένο αντιπρόσωπο σέρβις για να διορθώσει το πρόβλημα στην πίεση λαδιού.

Συστάσεις για το καύσιμο

Το καύσιμο πρέπει να πληροί τις εξής απαιτήσεις:

• Να είναι καθαρή, φρέσκια, αμόλυβδη βενζίνη.
- Να έχει τουλάχιστον 87 οκτάνια/87 AKI (91 RON). Χρήση σε μεγάλο υψόμετρο, δείτε παρακάτω.
- Αποδεκτή είναι η βενζίνη με έως και 10% περιεκτικότητα σε αιθανόλη (βενζόλη).

ΕΠΙΣΗΜΑΝΣΗ Δεν πρέπει να χρησιμοποιείτε μη εγκεκριμένη βενζίνη, π.χ. Ε15 και Ε85. Δεν πρέπει να αναμειγνύετε λάδι στη βενζίνη ούτε να τροποποιείτε τον κινητήρα για να μπορεί να λειτουργήσει με εναλλακτικά καύσιμα. Η χρήση μη εγκεκριμένων καυσίμων θα προκαλέσει βλάβη στα εξαρτήματα του κινητήρα, η οποία δεν καλύπτεται από την εγγύηση.

Για να προστατεύσετε το σύστημα καυσίμων από τον σχηματισμό ρητινών, αναμείξτε σταθεροποιητή καυσίμων μέσα στο καύσιμο. Δείτε Αποθήκευση. Δεν είναι ίδια όλα τα καύσιμα. Εάν παρουσιαστούν προβλήματα στην εκκίνηση ή τις επιδόσεις του κινητήρα, αλλάξτε προμηθευτή ή μάρκα καυσίμου. Αυτός ο κινητήρας είναι πιστοποιημένος να λειτουργεί με βενζίνη. Το σύστημα ελέγχου εκπομπών για κινητήρες με καρμπιρατέρ είναι το ΕΜ (Τροποποιήσεις κινητήρα). Τα συστήματα ελέγχου εκπομπών για κινητήρες με ηλεκτρονική έγχυση καυσίμου είναι το ΕCM (Μονάδα ελέγχου καυσίμου), το MPI (Ψεκασμός πολλαπλών σημείων) και, αν υπάρχει, O2S (Αισθητήρας οξυγόνου).

Μεγάλο υψόμετρο

Σε υψόμετρα μεγαλύτερα από 1524 μέτρα (5.000 πόδια), είναι αποδεκτή η χρήση βενζίνης τουλάχιστον 85 οκτανίων/85 AKI (89 RON).

Για κινητήρες με καρμπιρατέρ, απαιτείται ρύθμιση για μεγάλα υψόμετρα για να διατηρηθεί η απόδοση. Η λειτουργία χωρίς τη συγκεκριμένη ρύθμιση θα έχει ως αποτέλεσμα μειωμένη απόδοση, αυξημένη κατανάλωση καυσίμου και αυξημένες εκπομπές καυσαερίων. Για πληροφορίες σχετικά με τη ρύθμιση για μεγάλα υψόμετρα απευθυνθείτε σε εξουσιοδοτημένο αντιπρόσωπο σέρβις της Briggs & Stratton. Δεν ενδείκνυται η λειτουργία του κινητήρα με το κιτ για μεγάλα υψόμετρα όταν το υψόμετρο είναι μικρότερο από 762 μέτρα (2.500 πόδια).

Για κινητήρες με ηλεκτρονικό ψεκασμό καυσίμου (EFI) δεν απαιτείται ρύθμιση μεγάλου υψομέτρου.

Προσθέστε καύσιμο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το καύσιμο και οι αναθυμιάσεις του συνιστούν εξαιρετικά εύφλεκτες και εκρηκτικές ουσίες. Πάντα πρέπει να μεταχειρίζεστε τα καύσιμα με ιδιαίτερη προσοχή. Αν δεν τηρηθούν πιστά οι οδηγίες για θέματα ασφάλειας, μπορεί να προκληθεί φωτιά ή έκρηξη που θα μπορούσε να προκαλέσει σοβαρότατα εγκαύματα ή θανάσιμο τραυματισμό.

Κατά την προσθήκη καυσίμου

• Σβήστε τον κινητήρα και αφήστε τον να κρυώσει τουλάχιστον 3 λεπτά πριν αφαιρέσετε την τάπα της δεξαμενής καυσίμου.
• Σβήστε όλα τα τσιγάρα, πούρα, πίπες και άλλες πηγές ανάφλεξης.
• Γεμίστε τη δεξαμενή καυσίμου σε εξωτερικό ή σε καλά εξαεριζόμενο χώρο.
• Μη γεμίζετε υπερβολικά τη δεξαμενή καυσίμων. Για να υπάρχει αρκετός χώρος όταν διασταλεί το καύσιμο, μην γεμίζετε τη δεξαμενή καυσίμου πάνω από τη βάση του λαιμού της.
  • Το καύσιμο πρέπει να μένει μακριά από σπινθήρες, ανοιχτές φλόγες, φώτα εναύσματος, πηγές θερμότητας και άλλες πηγές ανάφλεξης.
  • Φροντίστε να ελέγχετε συχνά μήπως οι γραμμές, η δεξαμενή, η τάπα και οι σύνδεσμοι των σωλήνων του καυσίμου παρουσιάζουν ρωγμές ή διαρροή. Αν χρειαστεί, αντικαταστήστε όποιο εξάρτημα παρουσιάζει πρόβλημα.
  • Αν χυθεί καύσιμο, περιμένετε να εξατμιστεί πριν θέσετε σε λειτουργία τον κινητήρα. ΜΗΝ δημιουργείτε άλλες πηγές ανάφλεξης.

• Χρησιμοποιήστε μόνο εγκεκριμένο δοχείου καυσίμου.

• Αφαιρέστε απορρίμματα από την περιοχή του πώματος.

• Αφαιρέστε την τάπα του ρεζερβουάρ (Α, Εικόνα 6).
• Γεμίστε το ρεζερβουάρ (Β) με καύσιμο. ΜΗ γεμίζετε το ρεζερβουάρ καυσίμου πάνω από τη βάση του στομίου του (C).
• Επανατοποθετήστε την τάπα του καυσίμου.

Εκκίνηση του Κινητήρα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το καύσιμο και οι αναθυμιάσεις του συνιστούν εξαιρετικά εύφλεκτες και εκρηκτικές ουσίες.

Σε περίπτωση πυρκαγιάς ή έκρηξης υπάρχει κίνδυνος πρόκλησης σοβαρών εγκαυμάτων ή ακόμη και θανάτου.

Όταν ξεκινήσετε τον κινητήρα:

• Βεβαιωθείτε ότι έχουν τοποθετηθεί και στερεωθεί καλά στη θέση τους το μπουζί, ο σιγαστήρας εξάτμισης, η τάπα του ντεπόζιτου καυσίμου και το φίλτρο αέρα (εάν υπάρχει).
• Μη θέτετε σε λειτουργία τον κινητήρα αν έχετε βγάλει το μπουζί.
• Εάν ο κινητήρας μπουκώσει, θέστε το τσοκ (εάν υπάρχει) στη θέση ΑΝΟΙΓΜΑΤΟΣ/ΛΕΙΤΟΥΡΓΙΑΣ, μετακινήστε το γκάζι (εάν υπάρχει) στη θέση ΓΡΗΓΟΡΑ και τραβήξτε το σχοινί εκκίνησης έως ότου τεθεί σε λειτουργία ο κινητήρας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι κινητήρες παράγουν μονοξείδιο του άνθρακα, ένα άοσμο, άχρωμο και δηλητηριώδες αέριο.

Η εισπνοή μονοξειδίου του άνθρακα μπορεί να προκαλέσει ναυτία, λιποθυμία ή θάνατο.

Σε περίπτωση πυρκαγιάς ή έκρηξης υπάρχει κίνδυνος πρόκλησης σοβαρών εγκαυμάτων ή ακόμη και θανάτου.

• Η εκκίνηση και η λειτουργία του κινητήρα πρέπει να γίνονται σε εξωτερικό χώρο.

• Η εκκίνηση ή η λειτουργία του κινητήρα δεν πρέπει να γίνεται μέσα σε κλειστό χώρο ακόμα και αν ανοίξετε πόρτες και παράθυρα.

• Ελέγξτε τη στάθμη του λαδιού. Βλέπε Έλεγχος στάθμης και προσθήκη λαδιού στον κινητήρα.

• Βεβαιωθείτε ότι έχετε αποσυμπλέξει τα χειριστήρια μετάδοσης κίνησης στον εξοπλισμό.

• Καθίστε στο κάθισμα και σηκώστε προς τα ΕΠΑΝΩ τον μοχλό ρύθμισης του καθίσματος για να κλειδώσετε το κάθισμα στη θέση αυτή.

• Ενεργοποιήστε τον μοχλό του χειρόφρενου (Η, Εικόνα 3). Πατήστε το πεντάλ του φρένου (Ρ), τραβήξτε προς τα ΕΞΩ τον μοχλό του χειρόφρενου και αφήστε το πεντάλ του φρένου.

• Πατήστε τον διακόπτη ΡΤΟ (Μ) για να τον απενεργοποιήσετε.

• Ρυθμίστε το χειριστήριο του γκαζιού/τσοκ (J) στη θέση ΤΣΟΚ (αν υπάρχει).

• Βεβαιωθείτε ότι η μίζα εκκίνησης (Ε) έχει τοποθετηθεί στον διακόπτη του κινητήρα. Πιέστε το κουμπί δύο φορές και κρατήστε πατημένο έως ότου ξεκινήσει ο κινητήρας.

• Μετά την εκκίνηση του κινητήρα, μετακινήστε το χειριστήριο του γκαζιού/τσοκ στη μισή ταχύτητα.

ΕΝΕΡΓΟΠΟΪΗΣΤΕ τον κινητήρα για τουλάχιστον 30 δευτερόλεπτα. Αυτό θα θερμάνει τον κινητήρα.

1. Ρυθμίστε το χειριστήριο του γκαζιού/τσοκ στη θέση ΓΡΗΓΟΡΑ (L).

Σε περίπτωση έκτακτης ανάγκης, αφαιρέστε το κλειδί της μίζας εκκίνησης για να σταματήσει αμέσως το τρακτέρ και ο κινητήρας.

Σημειωση: Αν δεν ξεκινήσει ο κινητήρας μετά από επανειλημμένες προσπάθειες, επικοινωνήστε με έναν Εξουσιοδοτημένο αντιπρόσωπο συντήρησης.

Διακοπή λειτουργίας τρακτέρ και κινητήρα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το καύσιμο και οι αναθυμιάσεις του συνιστούν εξαιρετικά εύφλεκτες και εκρηκτικές ουσίες.

Σε περίπτωση πυρκαγιάς ή έκρηξης υπάρχει κίνδυνος πρόκλησης σοβαρών εγκαυμάτων ή ακόμη και θανάτου.

- Μην κλείνετε τον αέρα στο καρμπιρατέρ για να σταματήσετε τον κινητήρα.

1. Αφήστε τα πεντάλ της ταχύτητας κίνησης για επιστροφή στη θέση της ΝΕΚΡΑΣ. Βλέπε Χαρακτηριστικά και χειριστήρια.
2. Απενεργοποιήστε τον διακόπτη ΡΤΟ. Περιμένετε μέχρι να σταματήσουν όλα τα κινούμενα εξαρτήματα.
3. Μετακινήστε το χειριστήριο γκαζιού στη θέση ΑΡΓΑ. Γυρίστε το κλειδί του διακόπτη του κινητήρα στη θέση ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ.
4. Αφαιρέστε το κλειδί.
5. Εφαρμόστε το χειρόφρενο. Πατήστε το πεντάλ του φρένου, τραβήξτε προς τα ΕΠΑΝΩ το χειριστήριο του χειρόφρενου και αφήστε το πεντάλ του φρένου.

Σε περίπτωση ανάγκης μπορείτε να διακόψετε τη λειτουργία του κινητήρα γυρίζοντας τον διακόπτη ανάφλεξης στη θέση ΔΙΑΚΟΠΗ.

Λειτουργία τρακτέρ

1. Καθίστε στο κάθισμα και ρυθμίστε το έτσι ώστε να μπορείτε να φτάνετε άνετα όλα τα χειριστήρια. Βλέπε Χαρακτηριστικά και χειριστήρια.
2. Ενεργοποιήστε τον μοχλό του χειρόφρενου: a. Πατήστε εντελώς το χειρόφρενο. b. Τραβήξτε τον μοχλό του χειρόφρενου προς τα ΠΑΝΩ. c. Αφήστε το πεντάλ του φρένου.
3. Βεβαιωθείτε ότι ο διακόπτης του ΡΤΟ είναι αποσυμπλεγμένος.
4. Θέστε τον κινητήρα σε λειτουργία. Βλέπε Εκκίνηση του κινητήρα.
5. Αποσύμπλεξη του χειρόφρενου: a. Πατήστε εντελώς προς τα ΚΑΤΩ το πεντάλ του φρένου. b. Σπρώξτε προς τα ΚΑΤΩ το μοχλό του χειρόφρενου.

c. Αφήστε το πεντάλ του φρένου.

1. Σπρώξτε προς τα κάτω το πεντάλ ταχύτητας κίνησης προς τα εμπρός για να κινηθείτε προς τα εμπρός. Αφήστε το πεντάλ για να σταματήσετε.

Σημειωση: Όσο περισσότερο σπρώχνετε το πεντάλ προς τα κάτω, τόσο πιο γρήγορα θα κινείται το μηχάνημα.

1. Για να σταματήσετε το χλοοκοπτικό, αφήστε τα πεντάλ ελέγχου ταχύτητας, βάλτε το χειρόφρενο και διακόψτε τη λειτουργία του κινητήρα. Βλέπε Διακοπή λειτουργίας τρακτέρ και κινητήρα.

Κούρεμα γκαζόν

ΚΙΝΔΥΝΟΣ

Αυτό το μηχάνημα μπορεί να ακρωτηριάσει χέρια και πόδια και να εκτοξεύσει αντικείμενα. Αν δεν τηρηθούν πιστά οι παρακάτω οδηγίες για θέματα ασφάλειας, υπάρχει κίνδυνος πρόκλησης θανάσιμου ή σοβαρού τραυματισμού.

• Πρέπει να χρησιμοποιείτε το μηχάνημα μόνο τις ώρες με φως του ήλιου ή με πολύ καλό τεχνητό φωτισμό.
• Αποφύγετε τρύπες, αυλάκια, λακκούβες, πέτρες ή άλλους κρυμμένους κινδύνους. Ανισόπεδο έδαφος μπορεί να ανατρέψει το μηχάνημα ή να κάνει τον χειριστή να χάσει την ισορροπία του ή το βάδισμά του.
• Μην κατευθύνετε το εκκενούμενο υλικό προς το μέρος κάποιου ανθρώπου. Αποφύγετε να ρίχνετε υλικό πάνω σε τοίχο ή σε εμπόδια καθώς το υλικό μπορεί να αναπηδήσει προς τη μεριά του χειριστή.
• Πρέπει να διακόπτετε τη λειτουργία της/των λεπίδας/ λεπίδων όταν διασχίζετε επιφάνεια με χαλίκι.

• Μην αφήνετε χωρίς επίβλεψη το μηχάνημα ενώ βρίσκεται σε λειτουργία. Πάντα να παρκάρετε σε ίσιο έδαφος, να αποσυμπλέκετε το προσάρτημα, βάζετε χειρόφρενο, σταματάτε τον κινητήρα και βγάζετε το ένθετο της μίζας.

• Εφαρμόστε το χειρόφρενο. Ανατρέξτε στα Χαρακτηριστικά και χειριστήρια.

• Βεβαιωθείτε ότι ο ΡΤΟ είναι αποσυμπλεγμένος.
• Θέστε τον κινητήρα σε λειτουργία. Βλέπε Εκκίνηση του κινητήρα.
• Φέρτε το χειριστήριο του γκαζιού στη θέσηΓΡΗΓΟΡΑ.
• Συμπλέξτε τον ΡΤΟ για να ενεργοποιηθούν οι λεπίδες του χλοοκοπτικού.
• Ρυθμίστε τον ηλεκτρικό διακόπτη ύψους κοπής στο επιθυμητό ύψος κοπής.
• Λύστε το χειρόφρενο και ύστερα ξεκινήστε το κούρεμα του γκαζόν.
• Όταν τελειώσετε το κούρεμα του γκαζόν, αποσυνδέστε το ΡΤΟ.
• ΔΙΑΚΟΨΤΕ ΤΗ ΛΕΙΤΟΥΡΓΙΑ του κινητήρα. Βλέπε Διακοπή λειτουργίας τρακτέρ και κινητήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο κινητήρας θα σταματήσει αν το πεντάλ της ταχύτητας κίνησης όπισθεν είναι πατημένο ενώ ο ΡΤΟ είναι ενεργοποιημένος και η επιλογή ΜΡΟ δεν έχει ενεργοποιηθεί. Ο χειριστής πρέπει πάντα να κλείνει τον ΡΤΟ προτού διασχίσει δρόμους, μονοπάτια ή όποια περιοχή μπορεί να χρησιμοποιείται από άλλα οχήματα. Κάθε ξαφνική απώλεια στη μετάδοση κίνησης μπορεί να προκαλέσει κίνδυνο.

Ρυθμίστε το ύψος κοπής χλοοκοπτικού

Ο μοχλός ανύψωσης του χλοοκοπτικού χαμηλώνει το ντεκ σε θέση κοπής ή ανυψώνει το ντεκ σε θέση μεταφοράς. Ανατρέξτε στα Χαρακτηριστικά και χειριστήρια.

Για να χαμηλώσετε το ντεκ:

1. Τραβήξτε ελαφρώς τον μοχλό ανύψωσης του χλοοκοπτικού.
2. Πιέστε τον προς τα αριστερά.

3. Κατεβάστε τον προς τα κάτω.
   Για να ανυψώσετε το χλοοκοπτικό:

4. Τραβήξτε τον μοχλό ανύψωσης του χλοοκοπτικού προς τα πάνω.

5. Κλειδώστε τον στα δεξιά.

Σημειωση: Μην κόβετε όταν είναι ανυψωμένο σε θέση μεταφοράς.

Ο ηλεκτρικός διακόπτης ύψους κοπής ελέγχει το ύψος κοπής στο χλοοκοπτικό. Χρησιμοποιήστε τον διακόπτη ύψους κοπής για να ρυθμίσετε το ύψος κοπής μεταξύ 1,5 - 3,5 ίντσες (2,5 εκ. - 8,89 εκ.). Βλέπε Προδιαγραφές για τις προδιαγραφές του ύψους κοπής.

Άδειασμα του συλλέκτη

1. Τραβήξτε τη λαβή του συλλέκτη χλόης και περιστρέψτε την προς τα εμπρός τόσο ώστε να ανοίξει εντελώς η κάτω πλευρά της διάταξης του συλλέκτη χλόης. Βλ. εικόνα 7.
2. Αδειάστε το γρασίδι από τον συλλέκτη.
3. Διανύστε μια μικρή απόσταση προς τα εμπρός με το τρακτέρ.
4. Περιστρέψτε τη διάταξη του συλλέκτη χλόης ώστε να επανέλθει στη θέση που έχει όταν είναι κλειστός.

Επιλογή κουρέματος γκαζόν με την όπισθεν (RMO)

ΚΙΝΔΥΝΟΣ

Το κούρεμα του γκαζόν με την όπισθεν μπορεί να είναι επικίνδυνο για τους παρευρισκόμενους. Τραγικά ατυχήματα μπορεί να προκληθούν, εάν ο χειριστής δεν είναι σε επαγρύπνηση για την παρουσία παιδιών. Το μηχάνημα και η δραστηριότητα της κοπής του γκαζόν συνήθως κινούν το ενδιαφέρον των παιδιών. Ποτέ μη θεωρήσετε δεδομένο ότι τα παιδιά θα μείνουν εκεί όπου ήταν την τελευταία φορά που τα είδατε.

• Φροντίστε να μην πλησιάζουν παιδιά κοντά στην περιοχή κοπής και να επιτηρούνται προσεκτικά από υπεύθυνο ενήλικα.
- Μη μεταφέρετε άλλους (ιδίως παιδιά), ακόμη και όταν είναι απενεργοποιημένες οι λεπίδες. Τα παιδιά μπορεί να πέσουν και να τραυματιστούν σοβαρά ή να σας εμποδίσουν στον ασφαλή χειρισμό του μηχανήματος. Αν έχετε πάει τα παιδιά βόλτα με το μηχάνημα στο παρελθόν, τότε μπορεί να εμφανιστούν ξαφνικά στην περιοχή κοπής του γκαζόν για άλλη μια βόλτα και να τα πατήσει το μηχάνημα καθώς κινείται είτε μπροστά είτε με την όπισθεν.
- Μην κουρεύετε το γρασίδι με την όπισθεν παρά μόνο αν είναι απολύτως απαραίτητο. Προτού ξεκινήσετε με την όπισθεν και όση ώρα τη χρησιμοποιείτε, πρέπει πάντα να κοιτάτε κάτω και πίσω από το μηχάνημα.
- Εάν το μηχάνημα κουρεύει με την όπισθεν χωρίς να είναι ενεργοποιημένη η Επιλογή Κουρέματος με την Όπισθεν, επισκεφτείτε αμέσως έναν εξουσιοδοτημένο αντιπρόσωπο συντήρησης.

1. Συμπλέξτε τον Διακόπτη δυναμοδότη (ΡΤΟ). Βλέπε Χαρακτηριστικά και χειριστήρια.
2. Γυρίστε το κλειδί Επιλογής κουρέματος με την όπισθεν (RMO) στη θέση ON.
3. Ανάβει το φως L.E.D.
4. Ο χειριστής κουρεύει με την όπισθεν.

Σημειωση: Πρέπει να βγάλετε το κλειδί για να περιορίσετε την πρόσβαση στη δυνατότητα RMO.

Συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αν κατά λάθος προκληθούν σπινθήρες, υπάρχει κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.

Αν κατά λάθος γίνει εκκίνηση του κινητήρα, υπάρχει κίνδυνος να πιαστούν κάποια μέλη του σώματός σας, να τραυματιστείτε σοβαρά ή ακόμη και να ακρωτηριαστείτε ή να κοπείτε.

Πριν από την εκτέλεση ρυθμίσεων ή επισκευών:

• Αποσυνδέστε το καλώδιο του αναφλεκτήρα και φυλάξτε το μακριά από τον αναφλεκτήρα.
• Αποσυνδέστε την μπαταρία από τον αρνητικό ακροδέκτη (μόνο για κινητήρες με ηλεκτρική εκκίνηση).
• Χρησιμοποιείτε μόνο τα σωστά εργαλεία.
  • Μην επεμβαίνετε στα ελατήρια του ρυθμιστή ταχύτητας, τους μηχανισμούς ή τα άλλα εξαρτήματα για να αυξήσετε την ταχύτητα του κινητήρα.
  • Τα ανταλλακτικά πρέπει να είναι ίδια με τα γνήσια εξαρτήματα και να τοποθετούνται στην ίδια θέση με τα αρχικά εξαρτήματα. Εάν τα εξαρτήματα διαφέρουν, ενδέχεται να μην αποδίδουν εξίσου καλά, να προκαλούν βλάβες στη μονάδα, ακόμη και τραυματισμό.
  • Μην χτυπάτε τον σφόνδυλο με σφυρί ή άλλο σκληρό αντικείμενο, διότι υπάρχει κίνδυνος να σπάσει κατά τη λειτουργία.

Πρόγραμμα Συντήρησης

Κάθε 8 ώρες ή καθημερινά

Ελέγξτε το σύστημα ενδοασφάλισης

Αφαιρέστε τα ανεπιθύμητα υλικά από το τρακτέρ, το ντεκ του χλοοκοπτικού και τον χώρο του κινητήρα

Κάθε 25 ώρες ή ετησίως

Ελέγξτε την πίεση των ελαστικών

Ελέγξτε τον χρόνο ακινητοποίησης των λεπίδων του χλοοκοπτικού

Ελέγξτε για εξοπλισμό που έχει λασκάρει στο τρακτέρ και το χλοοκοπτικό

Κάθε 50 ώρες ή ετησίως

Καθαρίστε την μπαταρία και τα καλώδια

Ελέγξτε τα φρένα του τρακτέρ

Απευθυνθείτε σε εξουσιοδοτημένο συνεργείο της Briggs & Stratton μια φορά τον χρόνο

Λιπάνετε το τρακτέρ και το χλοοκοπτικό.

'Ελεγχος λεπίδων χλοοκοπτικού**

*Όποια περίπτωση προκύψει πρώτη.

**Ελέγχετε πιο συχνά τις λεπίδες του χλοοκοπτικού σε περιοχές με αμμώδες έδαφος ή πολλή σκόνη.

ΚΙΝΗΤΗΡΑΣ

Πρώτες 5 ώρες

Αλλάξτε το λάδι του κινητήρα

Κάθε 8 ώρες ή καθημερινά

Ελέγξτε τη στάθμη λαδιού του κινητήρα.

Κάθε 25 ώρες ή ετησίως

Καθαρίστε το φίλτρο αέρα και τον προκαθαριστήρα**

KINHTHPAS

Κάθε 50 ώρες ή ετησίως*

Αλλάξτε το λάδι του κινητήρα

Αντικαταστήστε το φίλτρο λαδιού

Ετησίως

Αντικαταστήστε το φίλτρο αέρα

Αντικαταστήστε τον προκαθαριστήρα

Ετήσιες εργασίες που πρέπει να ανατίθενται στον αντιπρόσωπο

Επιθεωρήστε την εξάτμιση και τη σήτα συγκράτησης σπινθήρων

Αντικαταστήστε τα μπουζί

Αντικαταστήστε το φίλτρο καυσίμου

Καθαρίστε το σύστημα ψύξης με αέρα

*Όποια περίπτωση προκύψει πρώτη.
**Καθαρίζετε πιο συχνά τη μονάδα σε περιβάλλον με σκόνη ή αερομεταφερόμενους ρύπους.

Έλεγχος πίεσης ελαστικών

Για σωστή ροπή και την καλύτερη απόδοση του χλοοκοπτικού, βεβαιωθείτε ότι η πίεση των ελαστικών είναι 12-14 psi (0,82-0,96 bar). Ανατρέξτε στην παράγραφο «Έλεγχος πίεσης ελαστικών» στην ενότητα Πρόγραμμα Συντήρησης. Επίσης, βλέπε Πίεση ελαστικών στην ενότητα Προδιαγραφές.

Σημειωση: Οι συγκεκριμένες τιμές πίεσης μπορεί να έχουν μικρέςαποκλίσεις από τις ενδείξεις για το «Μέγιστο φούσκωμα» που είναι τυπωμένες στα πλευρικά τοιχώματα των ελαστικών.

Συντήρηση μπαταρίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά την αφαίρεση ή προσθήκη λαδιού στον κινητήρα βάζετε τα καλώδια μπαταρίας, αποσυνδέστε τα αρνητικά καλώδια ΠΡΩΤΑ και επανασυνδέστε τα ΤΕΛΕΥΤΑΙΑ. Αν δεν ακολουθήσετε αυτή τη σειρά, ενδέχεται να προκύψει βραχυκύκλωμα του ακροδέκτη του θετικού πόλου λόγω επαφής του στο πλαίσιο μέσω κάποιου εργαλείου.

Καθαρισμός Μπαταρίας και Καλωδίων

1. Αποσυνδέστε πρώτα τα (μαύρα) καλώδια του ΑΡΝΗΤΙΚΟΥ πόλου.
2. Αποσυνδέστε τελευταία τα (κόκκινα) καλώδια του ΘΕΤΙΚΟΥ πόλου.
3. Αφαιρέστε την μπαταρία με τον τρόπο που υποδεικνύεται στην Εικόνα 8.
4. Καθαρίστε την επιφάνεια της μπαταρίας με διττανθρακική σόδα και νερό.
5. Καθαρίστε τους πόλους της μπαταρίας και τις απολήξεις των καλωδίων με συρμάτινη βούρτσα και καθαριστικό για το δοχείο μπαταρίας έως ότου γυαλίσουν.

6. Επιστρώστε τις απολήξεις καλωδίων και τους πόλους της μπαταρίας με πήκτωμα πετρελαίου ή με μη αγώγιμο γράσο.

7. Εγκαταστήστε την μπαταρία.

8. Συνδέστε πρώτα τα (κόκκινα) καλώδια του ΘΕΤΙΚΟΥ πόλου.
9. Συνδέστε τελευταία τα (μαύρα) καλώδια του ΑΡΝΗΤΙΚΟΥ πόλου.

Φορτίστε τη Μπαταρία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κρατήστε την μπαταρία μακριά από φλόγες και σπινθήρες. Τα αέρια που βγάζει είναι εξαιρετικά εύφλεκτα. Η μπαταρία πρέπει να εξαερίζεται καλά κατά τη φόρτιση.

Μία νεκρή μπαταρία ή μία πολύ αδύναμη για να ξεκινήσει τον κινητήρα μπορεί να είναι αποτέλεσμα ελαπτώματος στο σύστημα φόρτισης ή σε άλλο ηλεκτρικό στοιχείο. Εάν έχετε αμφιβολίες σχετικά με την αιτία του προβλήματος, δείτε τον αντιπρόσωπό σας. Αν χρειαστεί να αντικαταστήσετε την μπαταρία, ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Καθαρισμός μπαταρίας και καλωδίων.

Για να φορτίσετε τη μπαταρία, ακολουθήστε τις οδηγίες που παρέχει ο κατασκευαστής του φορτιστή της μπαταρίας και τηρήστε όλες τις προειδοποιήσεις που περιλαμβάνονται στις ενότητες του παρόντος εγχειριδίου για θέματα ασφάλειας. Φορτίστε πλήρως την μπαταρία. Μην τη φορτίσετε σε τιμή πάνω από τα 10 Α.

Χρόνος ακινητοποίησης λεπίδων χλοοκοπτικού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αν η λεπίδα του χλοοκοπτικού δεν ακινητοποιείται εντελώς μέσα σε 5 δευτερόλεπτα, πρέπει να ρυθμίσετε τον συμπλέκτη. Μη θέτετε σε λειτουργία το μηχάνημα αν δεν εκτελεστεί η κατάλληλη ρύθμιση από εξουσιοδοτημένο συνεργείο συντήρησης της Briggs & Stratton.

Οι λεπίδες του χλοοκοπτικού και ο ιμάντας μετάδοσης κίνησης του χλοοκοπτικού πρέπει να σταματήσουν μέσα σε πέντε δευτερόλεπτα αφού ΑΠΕΝΕΡΓΟΠΟΙΗΘΕΙ ο ηλεκτρικός διακόπτης του δυναμοδότη (ΡΤΟ). Αν ο ιμάντας μετάδοσης κίνησης του χλοοκοπτικού δεν σταματήσει μέσα σε πέντε δευτερόλεπτα, αποταθείτε σε εξουσιοδοτημένο συνεργείο συντήρησης της Briggs & Stratton.

Αλλάξτε το λάδι του κινητήρα

1. Βάλτε το χλοοκοπτικό σε επίπεδη επιφάνεια. Ανατρέξτε στην εικόνα, 1.
2. Διακόψτε τη λειτουργία του κινητήρα και βγάλτε το κλειδί.
3. Καθαρίστε τα κατάλοιπα στην περιοχή πλήρωσης λαδιού και στο φίλτρο.
4. Αφαιρέστε τον δείκτη στάθμης λαδιού (Α, Εικόνα 1) και ακουμπήστε τον πάνω σε καθαρό πανί.

5. Αποσυνδέστε τον εύκαμπτο σωλήνα αποστράγγισης του λαδιού (Α, Εικόνα 9).

6. Αφαιρέστε προσεκτικά την τάπα (Β, Εικόνα 9) και χαμηλώστε τον εύκαμπτο σωλήνα μέσα σε εγκεκριμένο δοχείο (C).

7. Αφού αποστραγγίσετε το λάδι, σφίξτε γερά το πώμα και ύστερα προσαρτήστε τον εύκαμπτο σωλήνα στην πλαϊνή πλευρά του κινητήρα.
8. Αφαιρέστε το φίλτρο λαδιού (Β, Εικόνα 10) και πετάξτε το.
9. Λιπάνετε ελαφρώς τη φλάντζα του φίλτρου λαδιού (Α) με καθαρό λάδι.
10. Τοποθετήστε το φίλτρο λαδιού με το χέρι ώσπου η φλάντζα να ακουμπήσει στον προσαρμογέα του φίλτρου λαδιού (C). Στη συνέχεια, σφίξτε το φίλτρο λαδιού με 1/2 έως 3/4 στροφή.
11. Προσθέστε λάδι. Ανατρέξτε στην ενότητα Έλεγχος και προσθήκη λαδιού κινητήρα.

Διάταξη του φίλτρου αέρα (Κασέτα με προκαθαριστήρα)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ποτέ μη θέσετε σε λειτουργία τον κινητήρα ή μην τον αφήσετε να λειτουργεί ενώ έχετε αφαιρέσει τη διάταξη του καθαριστήρα αέρα ή το φίλτρο αέρα, καθώς αποτελεί κίνδυνο πυρκαγιάς.

ΕΠΙΣΗΜΑΝΣΗ

Μην χρησιμοποιείτε πεπιεσμένο αέρα ή διαλύτες για να καθαρίσετε το φίλτρο. Ο πεπιεσμένος αέρας μπορεί να προκαλέσει βλάβη στο φίλτρο, ενώ οι διαλύτες θα το διαλύσουν.

1. Λασκάρετε τους συνδετήρες (Α, Εικόνα 11) και αφαιρέστε το κάλυμμα (Β).
2. Αφαιρέστε το συγκρότημα του φίλτρου αέρα (C) και αποσυναρμολογήστε το.
3. Καθαρίστε όσα κατάλοιπα έχουν ενδεχομένως περάσει μέσα στον λαιμό του καρμπιρατέρ (D).
4. Αφαιρέστε τον προκαθαριστήρα από το φίλτρο αέρα.
5. Για να ξεκολλήσουν τα κατάλοιπα, χτυπήστε απαλά το φίλτρο αέρα πάνω σε μια σκληρή επιφάνεια. Αν το φίλτρο αέρα είναι υπερβολικά λερωμένο, αντικαταστήστε το με καινούριο.
6. Πλύνετε τον προκαθαριστήρα με υγρό απορρυπαντικό και νερό. Ύστερα αφήστε τον να στεγνώσει εντελώς. Μη βάλετε λιπαντικό στον προκαθαριστήρα.
7. Εγκαταστήστε το στεγνό προφίλτρο στο φίλτρο αέρα.
8. Εγκαταστήστε τη διάταξη του φίλτρου αέρα.
9. Εγκαταστήστε το κάλυμμα και στερεώστε τους συνδετήρες.

Ελέγξτε τα μπουζί

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αν κατά λάθος προκληθούν σπινθήρες, υπάρχει κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.

Αν κατά λάθος γίνει εκκίνηση του κινητήρα, υπάρχει κίνδυνος να πιαστούν κάποια μέλη του σώματός σας, να τραυματιστείτε σοβαρά ή ακόμη και να ακρωτηριαστείτε ή να κοπτείτε.

Κατά την εκτέλεση δοκιμών για σπινθήρα:

• Χρησιμοποιήστε εγκεκριμένο δοκιμαστήρα μπουζί.
• Μην ελέγχετε για σπινθήρα ενώ έχετε αφαιρέσει το μπουζί.

ΕΠΙΣΗΜΑΝΣΗ

Τα μπουζί έχουν διαφορετικές τιμές θερμότητας. Έχει σημασία να χρησιμοποιήσετε το σωστό μπουζί, γιατί αλλιώς ενδέχεται να πάθει ζημιά ο κινητήρας. Αντικαταστήστε το μπουζί με ένα του ιδίου ή παραπλήσιου τύπου.

Καθαρισμός του μπουζί

Καθαρίστε το μπουζί με συρματόβουρτσα και ανθεκτικό μαχαίρι. ΜΗ χρησιμοποιείτε λειαντικά μέσα.

'Ελεγχος του διακένου του μπουζί

Χρησιμοποιήστε διακενόμετρο για μπουζί (Α, Εικόνα 12) προκειμένου να ελέγξετε το διάκενο ανάμεσα στα δύο ηλεκτρόδια. Όταν το διάκενο είναι σωστό, θα συναντήσετε λίγη αντίσταση καθώς θα τραβάτε το διακενόμετρο μέσα από το διάκενο.

Για να ρυθμίσετε το διάκενο των μπουζί, χρησιμοποιήστε το διακενόμετρο του μπουζί και λυγίστε απαλά το καμπύλο ηλεκτρόδιο. Βεβαιωθείτε ότι δεν αγγίζετε το κεντρικό ηλεκτρόδιο ή την πορσελάνη.

Εγκατάσταση μπουζί

Σφίξτε το μπουζί με τα δάκτυλά σας και στη συνέχεια με κλειδί όπως φαίνεται στην Εικόνα 13.

• 180 λίβρες-ίντσες (20 Nm), 'Η
- Κατά 1/2 στροφή αν εγκαθιστάτε το αρχικό μπουζί. Κατά 1/4 της στροφής αν εγκαθιστάτε καινούριο μπουζί.

Σπρώξτε το χλοοκοπτικό με τα χέρια

1. Αποσυμπλέξτε τον διακόπτη δυναμοδότη (ΡΤΟ). Βλέπε Χαρακτηριστικά και χειριστήρια.
2. ΔΙΑΚΟΨΤΕ ΤΗ ΛΕΙΤΟΥΡΓΙΑ του κινητήρα.
3. Τραβήξτε τον μοχλό αποδέσμευσης του συστήματος μετάδοσης κίνησης ώστε να κλειδώσει στη θέση του. Για τρακτέρ με σύστημα ανάρτησης (Α) και τρακτέρ με σταθερό πλαίσιο (Β). Ανατρέξτε στην εικόνα, 14. Μπορείτε τώρα να σπρώξετε τη μονάδα με τα χέρια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η ρυμούλκηση του μηχανήματος μπορεί να προκαλέσει βλάβη στο σύστημα μετάδοσης. Μη χρησιμοποιήσετε άλλο όχημα για να σπρώξετε ή να τραβήξετε τη μονάδα. Δεν πρέπει να ενεργοποιήσετε τον μοχλό αποδέσμευσης του συστήματος μετάδοσης κίνησης την ώρα που λειτουργεί ο κινητήρας.

Ρυμουλκημένος εξοπλισμός

1. Πριν ρυμουλκήσετε τη μονάδα, βεβαιωθείτε ότι ο κοτσαδόρος έχει σχεδιαστεί για ρυμούλκηση.
2. Συνδέετε ρυμουλκούμενο εξοπλισμό MONO στο σημείο του κοτσαδόρου.

3. Για ρυμουλκούμενο εξοπλισμό και ρυμούλκηση σε έδαφος με κλίση, ακολουθείτε τις οδηγίες σχετικά με τα όρια βάρους όπως αναγράφονται παρακάτω.

4. Μεικτό βάρος (ρυμουλκό και φορτίο) 400 λιβρών (181,4 κιλά).

5. Μέγιστο 20 λίβρες (9,1 κιλά) πάνω ή κάτω στη γλώσσα.

6. Πάτε από ένα όριο 10° σε όριο 5°σε οποιαδήποτε κλίση.

7. MHN αφήνετε παιδιά ή άλλα άτομα να ανέβουν σε ρυμουλκούμενο εξοπλισμό.

8. Το βάρος του ρυμουλκούμενου εξοπλισμού σε επικλινές έδαφος μπορεί να προκαλέσει απώλεια της πρόσφυσης των τροχών και απώλεια του ελέγχου.
9. ΜΗ βάζετε τη νεκρά για να κατηφορίσετε όταν είστε σε έδαφος με κλίση.

Καθαρίστε το ντεκ του χλοοκοπτικού (εάν διατίθεται)

Σημειωση:

Χρησιμοποιήστε τη θύρα έκπλυσης (C, Εικόνα 15) για να καθαρίσετε την κάτω πλευρά του ντεκ του χλοοκοπτικού.

1. Βάλτε το χλοοκοπτικό σε ομαλή και επίπεδη επιφάνεια.
2. Προσαρτήστε το εξάρτημα γρήγορης αποσύνδεσης (Α, Εικόνα 15) στο λάστιχο του κήπου (Β) και μετά συνδέστε το στη θύρα έκπλυσης (C) στο ντεκ του χλοοκοπτικού.
3. Ανοίξτε την παροχή νερού.
4. Θέστε τον κινητήρα σε λειτουργία.
5. Θέστε το ύψος κοπής στην υψηλότερη θέση.

6. Συμπλέξτε τον διακόπτη δυναμομέτρου (ΡΤΟ) για να ενεργοποιήσετε τις λεπίδες του χλοοκοπτικού. Η περιστροφή των λεπίδων και το τρεχούμενο νερό θα καθαρίσει το κάτω μέρος του ντεκ του χλοοκοπτικού.

7. Αποσυνδέστε τον δυναμοδότη και σταματήστε τη λειτουργία του κινητήρα.

8. Κλείστε την παροχή νερού.
9. Αφαιρέστε το λάστιχο του κήπου και το εξάρτημα γρήγορης αποσύνδεσης από τη θύρα έκπλυσης (C).

Αποθήκευση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην αποθηκεύετε ποτέ το μηχάνημα (με το καύσιμο) σε κλειστό χώρο χωρίς αερισμό. Οι αναθυμιάσεις του καυσίμου ενδέχεται να φτάσουν σε κάποια πηγή ανάφλεξης (π.χ. λέβητα, θερμαντήρα νερού κ.λπ.) και να προκληθεί έκρηξη.

• Αποθηκεύετε μακριά από φούρνους, θερμάστρες, θερμαντήρες νερού ή άλλες συσκευές που χρησιμοποιούν πιλοτική φλόγα ή άλλες πηγές ανάφλεξης, επειδή μπορούν να προκαλέσουν ανάφλεξη των αναθυμιάσεων καυσίμου.

Εξοπλισμός

ΑΠΕΝΕΡΓΟΠΟΙΗΣΤΕ τον δυναμοδότη (ΡΤΟ) και βάλτε το χειρόφρενο. Βγάλτε το κλειδί. Αφήστε το μηχάνημα να κρυώσει.

Αν αφαιρέσετε την μπαταρία, τότε η διάρκεια ζωής της μπαταρίας θα αυξηθεί. Βεβαιωθείτε ότι η μπαταρία φυλάσσεται σε δροσερό και στεγνό μέρος και κρατήστε την πλήρως φορτισμένη. Αν αφήσετε την μπαταρία στο μηχάνημα, αποσυνδέστε το αρνητικό καλώδιο.

Σύστημα καυσίμου

Το καύσιμο μπορεί να ξεθυμάνει όταν διατηρείται σε δοχείο αποθήκευσης για περισσότερο από 30 ημέρες. Κάθε φορά που γεμίζετε το δοχείο με καύσιμο, προσθέστε σταθεροποιητή καυσίμου στο καύσιμο σύμφωνα με τις οδηγίες του κατασκευαστή. Έτσι, το καύσιμο διατηρείται φρέσκο και μειώνονται τα προβλήματα που σχετίζονται με το καύσιμο ή τη ρύπανση στο σύστημα καυσίμου.

Δεν είναι απαραίτητο να αποστραγγίζετε το καύσιμο από τον κινητήρα όταν έχει προστεθεί σταθεροποιητής καυσίμου σύμφωνα με τις οδηγίες. Πριν από την αποθήκευση, βάλτε τον κινητήρα σε λειτουργία για 2 λεπτά ώστε να μετακινηθεί το καύσιμο και ο σταθεροποιητής μέσα στο σύστημα καυσίμου.

Протоú arχίσετε να χρησιμοποιείτε το μηχάνημα μετά την αποθήκευσή του:

• Ελέγξτε τη στάθμη όλων των υγρών. Ελέγξτε όλα τα εξαρτήματα που χρειάζονται συντήρηση.
  • Διεξάγετε όλους τους συνιστώμενους ελέγχους και τις διαδικασίες που αναφέρει το παρόν εγχειρίδιο.
• Βεβαιωθείτε ότι ο κινητήρας είναι ζεστός πριν τον χρησιμοποιήσετε.

Αντιμετώπιση προβλημάτων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για να αποφύγετε σοβαρό τραυματισμό, εκτελέστε συντήρηση στο τρακτέρ ή κοπτικό μόνο όταν ο κινητήρας έχει σταματήσει και έχετε βάλει το χειρόφρενο.

Για να αποφύγετε την τυχαία εκκίνηση του κινητήρα, πριν τη συντήρηση, πάντα να βγάζετε το κλειδί ανάφλεξης, να αποσυνδέετε το καλώδιο για το μπουζί και να το στερεώνετε μακριά από το μπουζί.

Αντιμετώπιση προβλημάτων στο χλοοκοπτικό

ΠΡΟΒΛΗΜΑ ΕΛΕΓΧΟΣ ΕΠΙΛΥΣΗ
Ο κινητήρας δεν θα αποδώσει ή δε θα ξεκινήσει.	Το χειρόφρενο δεν πατιέται. Πατήστε εντελώς το χειρόφρενο.
	Αδειάστε τη δεξαμενή καυσίμου. Εάν ο κινητήρας καίει, αφήστε τη μηχανή να κρυώσει κι έπειτα γεμίστε το ντεπόζιτο.
	Ο διακόπτης ΡΤΟ είναι ΕΝΕΡΓΟΠΟΙΗΜΕΝΟΣ. ΑΠΕΝΕΡΓΟΠΟΙΗΣΤΕ τον διακόπτη ΡΤΟ.
	Το cruise control είναι ενεργοποιημένο. Βάλτε τον διακόπτη cruise control στην ΟΥΔΕΤΕΡΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ θέση.
	Ο κινητήρας έχει γεμίσει με καύσιμο. Αποσυνδέστε το τσοκ.
	Οι ακροδέκτες της μπαταρίας θέλουν καθάρισμα. Ανατρέξτε στην ενότητα Καθαρισμός μπαταρίας και καλωδίων.
	Η μπαταρία είναι αποφορτισμένη ή έχει εξαντληθεί πλήρως.	Φορτίστε ή αντικαταστήστε την μπαταρία.
	Τα καλώδια δεν κάνουν καλή επαφή ή έσπασαν. Επίθεωρήστε οπτικά τα καλώδια. Αν είναι φθαρμένα ή σπασμένα, αποταθείτε σε εξουσιοδοτημένο αντιπρόσωπο.
Ο κινητήρας ξεκινά άγαρμπα ή δε λειτουργεί καλά.	Το μείγμα καυσίμου είναι υπερβολικά πλούσιο.	Καθαρίστε το φίλτρο αέρα.
	Η στάθμη του λαδιού είναι χαμηλή. Ελέγξτε και, εάν	χρειάζεται, προσθέστε λάδι. Ο κινητήρας κλωτσάει.
	Λάθος βαθμός λαδιού. Ανατρέξτε στην ενότητα Εκκίνηση και διακοπή της λειτουργίας του κινητήρα .
Υπερβολική κατανάλωση λαδιού.	Λάθος βαθμός λαδιού. Ανατρέξτε στην ενότητα Εκκίνηση και διακοπή της λειτουργίας του κινητήρα.
	Υπάρχει υπερβολική ποσότητα λαδιού μέσα στη θήκη λαδιού.	Αποστραγγίστε το υπόλοιπο λάδι.
Τα καυσαέρια του κινητήρα είναι μαύρα.	Το φίλτρο αέρα είναι βρώμικο. Ανατρέξτε στην ενότητα Εκτέλεση εργασιών συντήρησης στο φίλτρο αέρα.
	Το τσοκ είναι κλειστό.	Ανοίξτε το τσοκ.
Ο κινητήρας λειτουργεί, αλλά το χλοοκοπτικό δεν κινείται.	Τα πεντάλ ελέγχου ταχύτητας δεν πιέζονται.	Πιέστε τα πεντάλ ελέγχου ταχύτητας.
	Ο μοχλός αποδέσμευσης του κιβωτίου ταχυτήτων είναι στη θέση ΩΘΗΣΗ.	Μετακινήστε τον μοχλό αποδέσμευσης του κιβωτίου ταχυτήτων στη θέση ΟΔΗΓΗΣΗ.
	Έχετε βάλει το χειρόφρενο.	Λύστε το χειρόφρενο.
Υπάρχουν σοβαρά προβλήματα κατά την οδήγηση ή τον χειρισμό του χλοοκοπτικού.	Λάθος φούσκωμα των ελαστικών.	Ανατρέξτε στην ενότητα Έλεγχος πίεσης ελαστικών.

Σημειωση: Για κάθε άλλο πρόβλημα, αποταθείτε σε εξουσιοδοτημένο συνεργείο συντήρησης.

Αντιμετώπιση προβλημάτων στο κοπτικό μηχάνημα

ΠΡΟΒΛΗΜΑ ΕΛΕΓΧΟΣ ΕΠΙΛΥΣΗ
Η κοπή που κάνει το κοπτικό δεν είναι επίπεδη.	Τα λάστιχα δεν είναι φουσκωμένα σωστά.	Ανατρέξτε στην ενότητα Έλεγχος πίεσης ελαστικών.
Η κοπή που κάνει το χλοοκοπτικό δεν είναι ακριβής.	Η ταχύτητα του κινητήρα είναι χαμηλή.	Βάλτε τον σε πλήρη ισχύ.
	Η ταχύτητα εδάφους είναι γρήγορη.	Μειώστε την ταχύτητα.
Ο κινητήρας κολλάει όταν είναι ενεργοποιημένο το κοπτικό.	Η ταχύτητα του κινητήρα είναι χαμηλή.	Βάλτε τον σε πλήρη ισχύ.
	Η ταχύτητα εδάφους είναι γρήγορη.	Μειώστε την ταхύτητα.
	Βρώμικο ή φραγμένο καθαριστικό αέρα.	Ανατρέξτε στην ενότητα Εκτέλεση εργασιών συντήρησης στο φίλτρο αέρα.
	Το ύψος κοπής είναι πολύ χαμηλό.	Κόψτε τα ψηλά χόρτα με τις λεπίδες στο μέγιστο ύψος κοπής κατά το πρώτο πέρασμα.
	Ο κινητήρας δεν φτάνει στη σωστή θερμοκρασία λειτουργίας.	Αφήστε τον κινητήρα για αρκετά λεπτά ώστε να ζεσταθεί.
	Το χορτάρι είναι πολύ ψηλό. Κάντε την εκκίνηση του	χλοοκοπτικού σε καθαρισμένη περιοχή.
Ο κινητήρας ΕΝΕΡΓΟΠΟΙΕΪΤΑΙ και ο το χλοοκοπτικό κινείται αλλά δεν κόβει.	Ο δυναμοδότης (ΡΤΟ) δεν έχει συμπλεχθεί. Συμπλέξτε τον δυναμοδότη.

Σημειωση: Για κάθε άλλο πρόβλημα, αποταθείτε σε εξουσιοδοτημένο συνεργείο συντήρησης.

Προδιαγραφές

Γράφημα προδιαγραφών

Το σύστημα ανάφλεξης με σπινθήρα στον συγκεκριμένο εκχιονιστήρα συμμορφώνεται προστο καναδικό πρότυπο ICE-002.

Μοντέλο: 400000 - EXi SeriesTM

Κυβισμός 40.03 ci (656 cc)

Διάμετρος κυλίνδρου 2.970 in (75,43 mm)

Διαδρομή εμβόλου 2.890 in (73,41 mm)

Χωρητικότητα λαδιού 62 - 64 oz (1,8 - 1,9 L)

Διάκενο μπουζί .030 in (,76 mm)

Ροπή σύσφιξης μπουζί 180 lb-in (20 Nm)

Διάκενο μεταξύ επαγώγιμου και επαγωγέως .008 - .012 in (,20 - ,30 mm)

Διάκενο βαλβίδας εισαγωγής .004 - .006 in (,10 - ,15 mm)

Διάκενο βαλβίδας εξαγωγής .004 - .006 in (,10 - ,15 mm)

Μοντέλο: 440000 - PXi SeriesTM

Κυβισμός 44.18 ci (724 cc)

Διάμετρος κυλίνδρου 3.120 in (79,24 mm)

Διαδρομή εμβόλου 2.890 in (73,41 mm)

Χωρητικότητα λαδιού 62 - 64 oz (1,8 - 1,9 L)

Διάκενο μπουζί .030 in (.76 mm)

Ροπή σύσφιξης μπουζί 180 lb-in (20 Nm)

Διάκενο μεταξύ επαγώγιμου και επαγωγέως .008 - .012 in (.20 - ,30 mm)

Διάκενο βαλβίδας εισαγωγής .004 - .006 in (.10 - ,15 mm)

Διάκενο βαλβίδας εξαγωγής .004 - .006 in (.10 - ,15 mm)

Στοιχείο
ΣΥΣΤΗΜΑΤΑ ΜΕΤΑΔΟΣΗΣ ΚΙΝΗΣΗΣ
Τύπος Tuff Torq® k-46
Έλξη Hydrostatic
Μοντέλο k-46
Υδραυλικό υγρό	10W-30 Premium Engine Oil
ΝΤΕΚ ΧΛΟΟΚΟΠΤΙΚΟΥ
Εύρος κοπής	38 in (96,5 cm), 42 in (106,7 cm)
Αριθμός λεπίδων	2
Πλατφόρμα	Με πλευρική εξαγωγή
Ύψος κοπής	1.5 - 3.5 in (3,8 - 8,9 cm)
ΣΑΣΙ
Χωρητικότητα δεξαμενής καυσίμου	2.97 gal (11,25 L)
Μέγεθος ελαστικού, μπροστά	15 x 6,0
Πίεση ελαστικών, μπροστά	14 psi (0,96 bar)
Μέγεθος ελαστικού, πίσω	20 x 8,0
Μέγεθος ελαστικού, πίσω	22 x 9,5

Στοιχείο

Πίεση ελαστικών, πίσω 10 psi (0,68 bar)

Ονομαστικές τιμές ισχύος: Η ονομαστική μεικτή ισχύς για μεμονωμένα μοντέλα βενζινοκινητήρων επισημαίνεται σύμφωνα με τη διαδικασία του κώδικα J1940 Small Engine Power & Torque Rating Procedure της SAE (Society of Automotive Engineers) και έχει αξιολογηθεί σύμφωνα με το πρότυπο SAE J1995. Οι τιμές της ροπής στρέψης προκύπτουν στις 2.600 σ.α.λ. για τους κινητήρες όπου αναγράφονται οι «σ.α.λ.» στην ετικέτα και στις 3.060 σ.α.λ. για όλους τους υπόλοιπους. Οι τιμές ιπποδύναμης προκύπτουν στις 3.600 σ.α.λ. Μπορείτε να δείτε τις καμπύλες μεικτής ισχύος στον ιστότοπο www.BRIGGSandSTRATTON.COM. Οι τιμές καθαρής ισχύος μετριούνται μετά την εγκατάσταση της εξάτμισης και του φίλτρου αέρα, ενώ οι τιμές μεικτής ισχύος συλλέγονται χωρίς τα εν λόγω προσαρτήματα. Η πραγματική μεικτή ισχύς του κινητήρα θα είναι υψηλότερη από την καθαρή ισχύ και επηρεάζεται, μεταξύ άλλων, από τις συνθήκες του περιβάλλοντος λειτουργίας και από τις διαφορές μεταξύ των κινητήρων. Δεδομένης της ευρείας γκάμας των προϊόντων στα οποία τοποθετούνται οι κινητήρες, ο βενζινοκινητήρας ενδέχεται να μην αναπτύσσει την ονομαστική μεικτή ισχύ όταν χρησιμοποιείται σε συγκεκριμένο ηλεκτροκίνητο εξοπλισμό. Η διαφορά αυτή οφείλεται σε διάφορους παράγοντες, που περιλαμβάνουν, ενδεικτικά, την ποικιλία εξαρτημάτων του κινητήρα (φίλτρο αέρα, εξάτμιση, σύστημα φόρτισης, ψύξης, καρμπιρατέρ, αντλία κausσίμου, κ.λπ.), τους περιορισμούς της εφαρμογής, τις συνθήκες λειτουργίας του περιβάλλοντος (θερμοκρασία, υγρασία, υψόμετρο), καθώς και τη μεταβλητότητα του κινητήρα. Λόγω περιορισμών όσον αφορά στην κατασκευή και τη χωρητικότητα, η Briggs & Stratton μπορεί να αντικαταστήσει τον κινητήρα με κάποιον άλλο υψηλότερης ονομαστική ισχύος.
