Productos cubiertos por este manual

Este manual cubre los siguientes productos:

2691686-00, 2691686-01, 2691687-00, 2691687-01, 2691688-00, 2691688-01, 2691704-00, 2691704-01, 2691705-00, 2691705-01, 2691706-00, 2691706-01, 2691716-00, 2691717-00.

Información general

Para obtener más información, consulte la Guía de contacto con el cliente que se incluye con la unidad.

Las imágenes en este documento se incluyen solo con fines ilustrativos. Su unidad puede tener un aspecto distinto al que se muestra en las imágenes. IZQUIERDA y DERECHA se toman como referencia a partir de la posición del operador.

Se utiliza la palabra "Importante" y "Nota" para mostrar explicaciones, excepciones o alternativas al proceso.

Todas las traducciones de este documento se derivan del archivo inicial en inglés.

Recicle todos los embalajes, el aceite usado y las baterías de acuerdo con los reglamentos gubernamentales correspondientes.

Información de contacto de la oficina europea

Si tiene preguntas sobre las emisiones europeas, póngase en contacto con nuestra oficina europea en:

Max-Born-Straße 2, 68519 Viernheim, Alemania.

Fase V (5) de la Unión Europea (UE): Valores de dióxido de carbono (CO₂)

Los valores de dióxido de carbono de los motores de Briggs & Stratton® con certificado de aprobación de la UE se pueden encontrar introduciendo CO2 en la ventana de búsqueda de BriggsandStratton.com.

Declaración de conformidad

Este producto cumple con todos los reglamentos y directivas pertinentes; para obtener más información, consulte la hoja de Declaración de conformidad (DOC) específica del producto que forma parte de las instrucciones que acompañan a la unidad.

Seguridad del operario

Guarde estas instrucciones para consultar en el futuro. Este manual contiene información de seguridad para alertarlo sobre los peligros y riesgos asociados con el producto, y para indicarle cómo evitarlos. El documento también contiene instrucciones importantes que se deben seguir durante la configuración inicial, el manejo y el mantenimiento del producto.

Este producto está diseñado y concebido para cortar césped bien mantenido y no para ningún otro fin.

Es importante que lea y comprenda perfectamente estas instrucciones antes de intentar arrancar o utilizar este equipo.

Asegúrese de que está completamente familiarizado con los controles y la utilización correcta del producto.

Sepa cómo parar la unidad y desactive controles rápidamente.

Guía para medir el ángulo de pendiente

Cómo medir el ángulo de pendiente de una superficie de césped con un teléfono inteligente o una herramienta de búsqueda de ángulo:

ADVERTENCIA

No opere la máquina en pendientes de más de 10° grados.

1. Use un borde recto de al menos dos (2) pies de largo (A, Figura 1). Un 2x4 o una pieza de metal recta funciona bien.
2. Herramientas de búsqueda de ángulo.

a. Use su smarphone: Muchos smartphones (B, Figura 1) tienen un inclinómetro (buscador de ángulo) ubicado debajo de la aplicación de la brújula (app). O busque en una tienda de aplicaciones una aplicación de inclinómetro.

b. Use las herramientas de búsqueda de ángulo: Las herramientas de búsqueda de ángulo (C y D, Figura 1) están disponibles en ferreterías locales o en línea (también denominado inclinómetro, transportador, medidor de ángulos o calibrador de ángulos). El tipo de marcado (C) o el tipo digital (D) funcionan, otros no. Lea y obedezca las instrucciones para el usuario suministradas con la herramienta de búsqueda de ángulos.

1. Coloque los dos (2) pies de largo borde recto a lo largo de la parte más empinada de la pendiente del césped. Coloque el tablero arriba y abajo de la pendiente.
2. Coloque el smarphone o la herramienta del buscador de ángulo en la regla y lea el ángulo en grados. Ese será el ángulo de pendiente de su césped.

Nota: Se incluye una guía de identificación de la pendiente del medidor de papel en el paquete de documentación del producto y también está disponible para su descarga desde el sitio web del fabricante.

Símbolo de alerta de seguridad y palabras de señalización

El símbolo de aviso de seguridad se usa para identificar información de seguridad acerca de los peligros que pueden producir lesiones corporales. Se acompaña el símbolo con una palabra (PELIGRO, ADVERTENCIA o PRECAUCIÓN) para indicar la probabilidad de una lesión y su potencial gravedad. Además, se puede usar un símbolo de peligro para representar el tipo de peligro.

LIGRO indica un peligro que, si no se evita,

provocará la muerte o lesiones graves.

OVERTENCIA indica un peligro que, si no se evita,

podría causar la muerte o lesiones graves.

RECAUCIÓN indica un peligro que, si no se evita,

podría causar lesiones menores o moderadas.

AVISO indica información considerada importante, pero no relacionada con el riesgo.

Símbolos de seguridad y su significado

Símbolo Significado
	Información de seguridad acerca de los peligros que pueden provocar lesiones corporales.
	Lea atentamente el Manual de instrucciones antes de que opere la unidad o realice alguna operación de servicio.
	Retire la llave y lea el Manual del operador antes de reparar la unidad.
	Detención
	Riesgo de incendio
	Peligro de explosión

Símbolo Significado
Riesgo	de descarga.
	Peligro de gases tóxicos
	Piezas móviles
	Use gafas de protección.
	Agentes químicos peligrosos
	Riesgo de superficies calientes
	Peligro de amputación
	Peligro de objetos expulsados
	Mantenga una distancia prudente
	Mantenga a los niños alejados
Símbolo	Significado
	Peligro de vuelco
	Peligro de amputación

Mensajes de seguridad

ADVERTENCIA

Lea, comprenda, y obedezca todas las instrucciones y advertencias en este Manual del operario y las colocadas sobre la máquina, el motor y sus accesorios antes de manejar esta máquina. Si no obedece detenidamente las instrucciones de seguridad que aparecen en este manual y en el equipo, podrá sufrir lesiones graves o incluso la muerte.

• Solo permita que operen la máquina operarios responsables, formados y familiarizados con las instrucciones y físicamente capaces.
• No opere la máquina mientras esté bajo los efectos del alcohol o las drogas.
• Use gafas de seguridad y calzado cerrado.
• No coloque las manos o los pies cerca de piezas giratorias o debajo de la máquina. Manténgase lejos de la apertura de descarga en todo momento.
• Mantenga la máquina en buen estado de funcionamiento. Cambie piezas desgastadas o dañadas.
• Tenga cuidado cuando realice el mantenimiento de las cuchillas. Envuelva las cuchillas o use guantes. Reemplace las cuchillas dañadas. No repare ni modifique las cuchillas.
• Use rampas de anchura completa cuando cargue y descargue una máquina para el transporte.
• Vea el complemento o accesorio para pesos o contrapesos apropiados de la rueda.
• Para contribuir a impedir los incendios, mantenga la máquina sin hierbas, hojas u otros materiales no deseados. Limpie el aceite restante o el derrame de combustible. Retire los residuos empapados de combustible y deje que la máquina se enfríe antes de guardarla.

ADVERTENCIA

Los motores emiten monóxido de carbono, un gas venenoso, incoloro e inodoro. La respiración del monóxido de carbono puede causar dolores de cabeza, fatiga, mareo, vómitos, confusión, convulsiones, náusea, desmayos o incluso la muerte.

• Haga funcionar el equipo SOLAMENTE al aire libre.
• Evite que los gases de escape entren en un espacio cerrado a través de las ventanas, puertas, tomas de aire de ventilación u otras aberturas.

Calcomanías de seguridad

Antes de utilizar máquina, lea las calcomanías de seguridad. Compare la Figura 2 con las calcomanías que se muestran a continuación. Las precauciones y advertencias son para su seguridad. Para evitar lesiones o desperfectos en la máquina, debe comprender y seguir todas las calcomanías de seguridad.

Importante: Si alguna calcomanía de seguridad se desgasta o daña y no puede leerse, pida calcomanías de recambio a su distribuidor local.

A

Definiciones de los iconos de las calcomanías de seguridad

Compare las letras (A - J) en los iconos de calcomanías de seguridad para las definiciones de seguridad que se enumeran en la siguiente tabla.

A ADVERTENCIA: Lea y comprenda el manual del operario antes de utilizar esta máquina. Conozca la ubicación y el funcionamiento de todos los mandos. No opere esta máquina, a menos que esté capacitado.

B PELIGRO - RIESGO DE PÉRDIDA DE TRACCIÓN, DESLIZAMIENTO, DIRECCIÓN Y CONTROL EN PENDIENTES: Si una máquina deja de moverse hacia adelante o empieza a moverse en una pendiente, detenga las cuchillas y salga lentamente de la pendiente.

C PELIGRO - RIESGO DE INCENDIO: Asegúrese de que en la unidad no hay césped, hojas y exceso de aceite. No cargue combustible mientras el motor esté caliente ni encendido. Pare el motor. Deje que el motor se enfríe durante al menos 3 minutos antes de agregar combustible. No agregue combustible en interiores, en un remolque cerrado, un garaje u otras áreas cerradas. Retire el combustible derramado. No fume cuando trabaje con esta máquina.

D PELIGRO - RIESGO DE INCLINACIÓN Y RESBALONES: En las pendientes, utilice el cortacésped hacia arriba y hacia abajo y no en horizontal. No opere la máquina en pendientes de más de 10 grados. Evite giros repentinos y bruscos (rápidos) cuando se encuentre sobre pendientes.

E PELIGRO: RIESGO DE AMPUTACIÓN Y DESMEMBRAMIENTO: Para evitar las lesiones ocasionadas por las cuchillas giratorias y las piezas móviles, mantenga los dispositivos de seguridad (protectores, pantallas, interruptores) en su lugar y en funcionamiento.

F No corte el césped cuando haya niños u otras personas cerca. NUNCA lleve pasajeros (especialmente niños) incluso sin las cuchillas. No corte el césped dando marcha atrás, a no ser que sea absolutamente necesario. Mire hacia abajo y hacia atrás, antes y mientras conduce la unidad marcha atrás.

G Consulte la literatura técnica antes de reparaciones técnicas o mantenimiento. Cuando deje la máquina, detenga el motor, ponga el freno de estacionamiento y retire la llave de contacto.

H Mantenga a los transeúntes y niños a una distancia segura. Retire los objetos que podrían ser arrojados por la cuchilla. No corte el césped sin que el conducto de descarga esté instalado.

I PELIGRO - LANZAMIENTO DE OBJETOS: No la utilice sin antes conectar el tubo de descarga.

J PELIGRO - CUCHILLAS GIRATORIAS: Este cortacésped puede provocar amputación de miembros. Mantenga las manos y los pies alejados de las cuchillas.

Calcomanía de seguridad de la batería

Pb 2023

	Advertencia: Peligro de incendio:Mantenga a los niños, las llamas abiertasy las chispas alejados de la batería, la quepodría encender gases explosivos.
	Advertencia: El ácido sulfúrico puedeprovocar ceguera o quemaduras graves:Siempre use gafas de seguridad o unacareta de seguridad cuando trabaje en unabatería o cerca de ella.
	Advertencia: Las baterías producengases explosivos: Lea y comprenda elmanual del operario antes de utilizar estamáquina.
	Importante: No tire la batería a la basura:Póngase en contacto con las autoridadeslocales para desechar o reciclar lasbaterías.
	Enjuaguese Inmediatamente los Ojoscon Agua. Busque rápidamente ayuda médica.

Características y controles

Compare la Figura 3 con la tabla que aparece a continuación.

Las características y controles pueden diferir de los que se muestran.

Símbolos de control y significados

A Opción de corte de

césped marcha atrás (RMO)

B C
C Inte		de corte
D Pa		ción del cortacésped
E L
F Ir		ndido
		APAGADO
		ENCENDIDO
		Arranque
		Interruptor de los faros
G Alarma de recogedor lleno
H Control del frano de estacionamiento
I Est
J Control del acelerador

K	Posición LENTO del control del acelerador
L	Posición RÁPIDO del control del acelerador
M	T	TO)
N	To	TO), activar cuchillas
O	Toma de fuerza (P	TO), desactivar cuchillas
P	Pedal del freno
Q	Pedales de velocidad de avance
S	Control de crucero
T	Palanca de ajuste del asiento
U	Pala de operación de la transmisión
V	Valvula de nivel de	combustible (si está equipada)

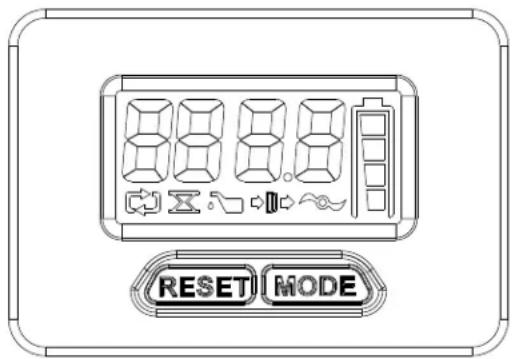

Panel electrónico con guiones

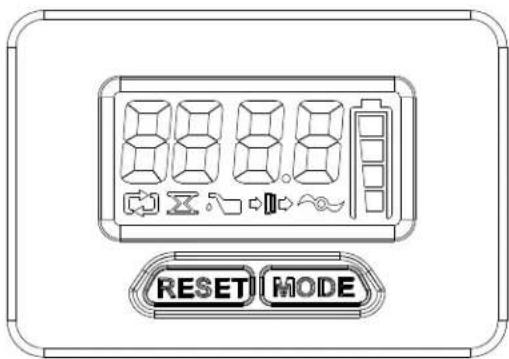

RESET MODE

Mostrar el total de horas, las horas de desplazamiento y el reloj

Nota: Cuando enciende la unidad, las Horas totales se muestran en la pantalla de mantenimiento. El total de horas se restablecerá en 0 después de 999,9.

1. Pulse MODO menos de 1 segundo para mostrar las horas de desplazamiento.
2. Presione REINICIAR durante más de 3 segundos para configurar las horas de desplazamiento en 0.
3. Pulse MODO menos de 1 segundo para mostrar el reloj. Consulte la sección Ajuste del reloj.
4. Presione MODO durante menos de 1 segundo para mostrar el total de horas.

Ajuste del reloj

1. Pulse MODO durante más de 3 segundos. Las horas parpadearán en la pantalla.
2. Pulse REINICIAR para ajustar las horas.
3. Pulse MODO menos de 1 segundo para guardar el ajuste. Los minutos parpadearán en la pantalla.
4. Pulse REINICIAR para ajustar los minutos.
5. Pulse MODO menos de 1 segundo para guardar el ajuste.

Pantalla de mantenimiento

CAMBIO DE ACEITE - Este mensaje se muestra después de 50 horas de funcionamiento. Después de cambiar el aceite y el filtro, presione MODO dos veces para mostrar HORAS DEL ACEITE. Luego, pulse y mantenga presionado MODO o modo durante 3 segundos para establecer el temporizador en cero y despejar la pantalla.

REVISAR FILTRO DE AIRE - Este mensaje se muestra después de 25 horas de funcionamiento. Después de cambiar o limpiar el filtro de aire, pulse MODO tres veces para mostrar HORAS DEL FILTRO DE AIRE. Luego, pulse

y mantenga presionado MODO o modo durante 3 segundos para establecer el temporizador en cero y despejar la pantalla.

CAMBIO DE CUCHILLAS - Este mensaje se muestra después de 100 horas de funcionamiento. Después de cambiar la cuchilla, mantenga presionado el botón REINICIAR durante más de 3 segundos para configurar el temporizador en cero y despejar la pantalla.

BATERÍA BAJA - Este mensaje muestra cuando existe un problema con la tensión de la batería. La pantalla se despejará automáticamente después de realizar mantenimiento a la batería.

Nota: Cuando aparezca el mensaje BATERÍA BAJA en la pantalla, tendrá prioridad sobre todos los demás mensajes. Primero, realice mantenimiento a la batería, luego revise los demás mensajes de mantenimiento.

Funcionamiento

Consulte la sección Seguridad del operario antes de utilizar esta máquina. Asegúrese de que conoce los controles y cómo detener la unidad.

Área de funcionamiento

1. Conozca la zona donde piensa utilizar el cortacésped.
2. Asegúrese de que en el área no hay materiales no deseado que puedan ser recogidos y arrojados por las cuchillas.

PELIGRO

Esta máquina es capaz de expulsar objetos que podrían lesionar a los transeúntes o causar daños a los edificios.

• No opere la máquina sin el recogedor de césped, el conducto de descarga u otros dispositivos de seguridad que existan y funcionen correctamente. Compruebe frecuentemente si hay signos de desgaste y deterioro y reemplácelos según sea necesario.

• Limpie el área de funcionamiento de cualquier objeto que pueda ser lanzado o interferir con el funcionamiento de la máquina.

• Saque fuera el cortacésped antes de encender el motor.

ADVERTENCIA

El motor expulsa monóxido de carbono, y un gas venenoso, sin color y sin olor. Respirar monóxido de carbono puede causar náuseas, mareos o incluso la muerte.

1. Tenga en cuenta todas las pendientes y bajadas.

PELIGRO

Operar en pendientes, o cerca de agua, o bajadas puede resultar en una pérdida de control y vuelco.

• Accione el cortacésped en pendientes hacia arriba y hacia abajo y no hacia los costados.
• Reduzca la velocidad y tenga cuidado en las pendientes.
• No opere en pendientes de más de 10 grados, que es un aumento de 3,5 pies sobre una longitud de 20 pies.
• Dese un mínimo de dos anchuras del cortacésped de separación alrededor del agua, paredes de retención, o bajadas.
• Evite cortar hierba mojada.
• No maneje la máquina bajo ninguna circunstancia en las que la tracción, la dirección o la estabilidad sean dudosas. Los neumáticos podrían deslizarse incluso si se detienen las ruedas.
• Evite arrancar y parar en pendientes.
• Evite hacer cambios bruscos de velocidad o dirección.
• Haga giros lenta y gradualmente.
• Tenga cuidado al manejar la máquina con un recogedor de césped u otro complemento(s). Pueden afectar la estabilidad de la máquina.

• Siga las recomendaciones del fabricante en cuanto a los límites de peso para equipos remolcados y remolque en pendientes. Consulte Equipos de remolque.

• Asegúrese de que en el área de funcionamiento no hay transeúntes, especialmente niños.

PELIGRO

Este cortacésped es capaz de amputar manos y pies.

• Detenga el cortacésped cuando haya niños u otras personas cerca.
• Mantenga a los niños fuera de la zona en la que va a trabajar y vigilados por un adulto responsable.
• Nunca lleve pasajeros, especialmente niños, incluso si la o las cuchillas están apagadas. Los niños pueden caerse y resultar heridos de gravedad o interferir con el funcionamiento seguro de la máquina. Los niños que han montado en un cortacésped en el pasado pueden aparecer repentinamente en la zona en la que está cortando el césped para que los lleve y pueden caerse o ser atropellados por la máquina.
• Tenga cuidado adicional al acercarse a esquinas ciegas, arbustos, árboles u otros objetos que puedan impedir la visión.

Pruebas del sistema de interbloqueo de seguridad

Esta máquina está equipada con un sistema de interbloqueo de seguridad. No intente modificar ni forzar los interruptores y dispositivos.

ADVERTENCIA

Si la máquina no pasa una prueba de seguridad, no opere la máquina. Consulte con un distribuidor autorizado.

Prueba 1: El motor NO debe arrancar si:

• El interruptor de toma de fuerza (PTO) está ENCENDIDO, O
• El pedal de freno NO está completamente oprimido (freno de estacionamiento APAGADO).

Prueba 2: El motor DEBE girar y arrancar si:

• El interruptor de toma de fuerza está APAGADO, Y
• El pedal de freno está completamente oprimido (freno de estacionamiento ENCENDIDO).

Prueba 3: El motor debe APAGARSE si:

• El operario se levanta del asiento con la PTO ACTIVADA, O
• El operario se levanta del asiento cuando el pedal de freno NO está completamente oprimido (freno de estacionamiento APAGADO).

Prueba 4: Comprobación del tiempo de detención de la cuchilla del cortacésped

• Las cuchillas y la correa de transmisión del cortacésped deben detenerse por completo en los cinco segundos después de apagar el interruptor PTO.
• Si la correa de transmisión no se detiene al cabo de cinco segundos, póngase en contacto con un distribuidor autorizado.

Prueba 5: Verifique la opción de corte de césped marcha atrás (RMO)

• El motor debe apagarse si se intenta el avance marcha atrás cuando la toma de fuerza (PTO) está activada y la opción RMO no está activada.
• La luz de opción de cortar el césped marcha atrás se debería encender cuando se activa dicha opción.

PELIGRO

Cortar el césped marcha atrás puede ser peligroso para los transeúntes. Pueden ocurrir accidentes graves si el usuario no está atento ante la presencia de niños. Nunca active la opción de cortar el césped marcha atrás(RMO) si hay niños presentes. Los niños suelen sentirse atraídos por la máquina y por la actividad del cortacésped.

Motor

Revise y agregue aceite de motor

Use aceites Briggs & Stratton ^® con garantía certificada para conseguir un mejor rendimiento. Otros aceites detergentes de alta calidad son aceptables si están clasificados para servicio SF, SG, SH, SJ o superior. No utilizar aditivos especiales.

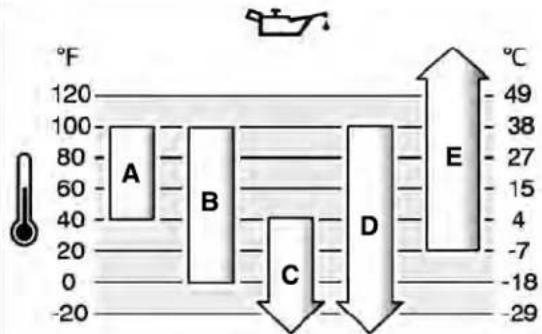

La temperatura exterior determina la viscosidad adecuada del aceite para el motor. Use la tabla para seleccionar la mejor

viscosidad para el margen de temperatura exterior que se espera.

A	SAE 30: por debajo de los 40 °F (4 °C), el uso de SAE 30 provocará dificultades para arrancar.
B	10W-30: Por encima de los 27 °C (80 °F), el uso de 10W-30 puede provocar un aumento en el consumo de aceite. Compruebe el nivel de aceite con mayor frecuencia.
C	5W-30
D	Sintético 5W-30
E	Vanguard® sintético 15W-50

*El uso de SAE 30 a temperaturas inferiores a 40 °F (4 °C) provocará dificultades de arranque.
**Por encima de 80 °F (27 °C), el uso de 10W-30 podrá ocasionar un aumento del consumo de aceite.

Compruebe el nivel de aceite con mayor frecuencia.

1. Coloque la unidad en una superficie nivelada como se muestra en la Figura 4.
2. Pare el motor y quite la llave.
3. Asegúrese de que el área de llenado de aceite esté limpia.
4. Retire la varilla (A, Figura 5). Retire el aceite restante de la varilla indicadora de nivel de aceite.
5. Instale la varilla indicadora de nivel de aceite y apriétela.
6. Saque la varilla y compruebe el nivel del aceite. Asegúrese de que el nivel de aceite esté en la parte superior de la marca FULL (LLENO) (B) en la varilla indicadora de nivel de aceite.
7. Si el nivel de aceite está LLENO, instale y apriete la varilla indicadora de nivel de aceite.
8. Si el nivel de aceite es LOW (BAJO), eche el aceite en el orificio de llenado de aceite del motor (C). No llene el depósito en exceso.
   Nota: No añada aceite en el drenaje de aceite rápido (si se tiene).
9. Espere un minuto y revise el nivel de aceite nuevamente.
10. Vuelva a colocar la varilla indicadora de nivel de aceite y apriétela.

Presión de aceite

Si la presión de aceite es demasiado baja, un interruptor de presión (si está equipado) detendrá el motor o activará un dispositivo de advertencia en el equipo. Si esto ocurre, detenga el motor y revise el nivel de aceite con la varilla.

Si el nivel de aceite está por debajo de la marca AGREGAR, agregue aceite hasta que toque la marca LLENO. Arranque el motor y verifique que la presión de aceite es la correcta antes de continuar operando la máquina.

Si el nivel de aceite está entre las marcas "ADD" y "FULL", NO arranque el motor. Póngase en contacto con un distribuidor de servicio autorizado para corregir el problema de presión del aceite.

Recomendaciones sobre combustible El combustible debe cumplir estos requisitos:

• Gasolina limpia, fresca y sin plomo.
- Un mínimo de 87 octanos u 87 AKI (91 RON). Para usos en altitudes altas, véase abajo.
- También se puede utilizar gasolina con un porcentaje de hasta 10 % de etanol (gasohol).

AVISO No utilice gasolinas no aprobadas, como E15 y E85. No mezcle aceite en la gasolina ni modifique el motor para que funcione con combustibles alternativos. El uso de combustibles no aprobados provocará daños en los componentes del motor, lo que no está cubierto por la garantía.

Para proteger el sistema de combustible de la formación de goma, mezcle un estabilizador de combustible en el combustible. Consulte Almacenamiento. No todos los combustibles son iguales. Si se producen problemas de arranque o de rendimiento, cambie el proveedor o la marca del combustible. Este motor está certificado para funcionar con gasolina. El sistema de control de emisiones para motores carburados es EM (Modificaciones del motor). Los sistemas de control de emisiones para motores con inyección electrónica de combustible son ECM (Módulo de control del motor), MPI (Inyección de múltiples puertos) y, si está equipado, un O2S (Sensor de oxígeno).

Gran altitud

A altitudes superiores a los 1.524 metros (5.000 pies), es aceptable una gasolina de 85 octanos/85 AKI (89 RON).

Para motores carburados se requiere el ajuste de gran altitud para mantener su rendimiento. Sin este ajuste, la bomba perderá rendimiento y aumentarán el consumo de combustible y las emisiones. Para información sobre el ajuste especial para gran altitud, consulte a un concesionario autorizado Briggs & Stratton. No se recomienda hacer funcionar el motor con el ajuste para grandes alturas a altitudes inferiores a los 762 metros (2.500 pies).

Para motores EFI (Inyección electrónica de combustible), no es necesario realizar un ajuste de gran altura.

Adición de combustible

ADVERTENCIA

El combustible y sus vapores son extremadamente inflamables y explosivos. Manipule siempre el combustible extremando las precauciones. Si no sigue estas instrucciones de seguridad, se puede producir un incendio o una explosión que podría causar quemaduras graves o la muerte.

Cuando eche combustible

• Pare el motor y deje que se enfrié durante al menos 3 minutos antes de quitar la tapa del depósito de combustible.
• Apague cigarrillos, puros, pipas y cualquier otra fuente de ignición.
• Llene el tanque de combustible en exteriores o en un área bien ventilada.
• No llene demasiado el tanque de combustible. Para permitir la expansión del combustible, no llene el tanque por arriba de la parte inferior del cuello.
• Mantenga el combustible alejado de chispas, llamas abiertas, pilotos, calor y otras fuentes de ignición.
• Verifique las líneas de combustible, tanque, tapa y conectores a menudo, para constatar si presentan grietas o pérdidas. Cámbielos si es necesario.
• Si se derrama combustible, espere hasta que se evapore para arrancar el motor. NO genere otras fuentes de ignición.

• Utilice solamente un recipiente homologado para el combustible.

• Retire el material no deseado del área de la tapa del combustible.

• Retire la tapa del depósito de combustible (A, Figura 6).
• Llene el depósito (B) con combustible. NO llene por encima del fondo del cuello del depósito de combustible (C).
• Coloque la tapa de llenado de combustible.

Arranque el motor

ADVERTENCIA

El combustible y sus vapores son extremadamente inflamables y explosivos.

El fuego o las explosiones pueden causar quemaduras graves o incluso la muerte.

Cuando arranque el motor:

• Asegúrese que la bujía, el silenciador, la tapa del depósito de combustible y el filtro de aire (si llevara) estén colocados y fijos en su lugar.
• No encienda el motor con la bujía retirada.
• Si el motor se desborda, coloque el estrangulador (si llevara) en la posición ABRIR/MARCHA, coloque el acelerador en RÁPIDO y gire el motor hasta que arranque.

ADVERTENCIA

El motor expulsa monóxido de carbono, y un gas venenoso, sin color y sin olor.

Respirar monóxido de carbono puede causar náuseas, mareos o incluso la muerte.

El fuego o las explosiones pueden causar quemaduras graves o incluso la muerte.

• Arranque y opere el motor en exteriores.

• No arranque el motor ni lo deje funcionando en áreas cerradas, aunque haya puertas o ventanas abiertas.

• Verifique el nivel de aceite. Consulte Revise y agregue aceite de motor.

• Asegúrese de que los mandos de transmisión del equipo estén desactivados.
• Siéntese en el asiento y LEVANTE la palanca de ajuste del asiento para bloquear el asiento en posición.
• Accione el control del freno de estacionamiento (H, Figura 3). Presione el pedal del freno (P), tire del mando del freno de estacionamiento HACIA FUERA y suelte el pedal del freno.
• Pulse el interruptor de la PTO (M) para soltarlo.
• Ajuste el control del acelerador/estrangulador (J) en la posición ESTRANGULADOR (si llevara).
• Asegúrese de que la llave de acceso (E) está instalada en el interruptor de encendido. Presione el botón de arranque dos veces y manténgalo presionado hasta que el motor arranque.
• Después de que el motor arranque, mueva el mando del acelerador/estrangulador a la mitad de la velocidad. Encienda el motor durante al menos 30 segundos. Esto calentará el motor.
• Ajuste el mando del acelerador/estrangulador en la posición RÁPIDO (L).

En caso de emergencia, quite la llave de encendido para detener inmediatamente el tractor y el motor.

Nota: Si el motor no arranca después de varios intentos, contacte con un servicio técnico autorizado.

Detención del tractor y del motor

ADVERTENCIA

El combustible y sus vapores son extremadamente inflamables y explosivos.

El fuego o las explosiones pueden causar quemaduras graves o incluso la muerte.

- No cebe el carburador para detener el motor.

1. Suelte los pedales de velocidad de avance para volver a la posición NEUTRA. Consulte Características y controles.

2. Desactive el interruptor de la PTO. Espere a que todas las piezas móviles dejen de moverse.

3. Ajuste el mando del acelerador en la posición LENTO. Gire la llave de encendido hasta la posición de apagado.
4. Retire la llave.
5. Accione el freno de estacionamiento. Presione el pedal del freno, tire del mando del freno de estacionamiento HACIA ARRIBA y suelte el pedal del freno.

Para detener el motor en caso de emergencia, gire el interruptor de encendido a la posición DETENER.

Manejo del tractor

1. Siéntese en el asiento y ajústelo hasta que pueda alcanzar cómodamente todos los mandos. Consulte Características y controles.
2. Accione el control del freno de estacionamiento:

a. Presione completamente el pedal del freno.
b. Tire del freno de estacionamiento hacia arriba.
c. Suelte el pedal del freno.

1. Asegúrese de que el interruptor de PTO esté desactivado.
2. Arranque el motor. Consulte Arranque el motor.
3. Desactive el freno de estacionamiento:

a. Presione hacia ABAJO completamente el pedal del freno.
b. Presione hacia ABAJO el control del freno de estacionamiento.
c. Suelte el pedal del freno.

1. Pulse el pedal de control de velocidad para desplazarse hacia adelante. Suelte el pedal para detenerse.
   Nota: Cuanto más se oprima el pedal hacia abajo, más rápido se desplazará el tractor.
2. Para detener el tractor, suelte los pedales que controlan la velocidad, aplique el freno de estacionamiento y detenga el motor. Ver Detener tractor y motor.

Cortado de césped

PELIGRO

Esta lanzadora máquina es capaz de amputar manos y pies y arrojar objetos. Si no lee detenidamente las siguientes instrucciones de seguridad, podría sufrir lesiones graves o incluso la muerte.

• Maneje la máquina solo durante las horas del día o con luz artificial potente.
• Evite agujeros, surcos, protuberancias, rocas u otros peligros ocultos. Un terreno irregular puede volcar la máquina o hacer que el operario pierda su equilibrio.
• No dirija la descarga de material hacia las personas. Evite descargar material contra una pared u obstrucción, ya que el material puede rebotar hacia el operario.
• Detenga las cuchillas cuando cruce sobre una superficie con grava.

• No deje la pistola pulverizadora sin supervisión mientras la máquina esté en operación. Siempre estacione en terreno nivelado, desenganche el complemento, ponga el freno de estacionamiento, pare el motor y quite la llave o el inserto del arrancador.

• Accione el freno de estacionamiento. Consulte Características y controles.

• Asegúrese de que el interruptor de PTO esté desactivado.
• Arranque el motor. Consulte Arranque el motor.
• Ajuste el mando del acelerador en la posición RÁPIDO.
• Active la PTO para activar las cuchillas del cortacésped.
• Ajuste el interruptor eléctrico de altura de corte en la altura de corte deseada.
• Desactive el freno de estacionamiento y, luego, comience a cortar el césped.
• Cuando termine de cortar el césped, desactive la PTO.
• DETENGA el motor. Consulte Detención del tractor y del motor.

ADVERTENCIA

El motor se apagará si se oprime el pedal de velocidad de avance marcha atrás mientras la PTO está encendida y la opción RMO no ha sido activada. El operario debe en todo momento apagar la PTO antes de conducir por calzadas, caminos o cualquier otra vía que puedan usar otros vehículos. La pérdida repentina de transmisión podría crear un peligro.

Ajuste la altura de corte del cortacésped

La palanca de elevación del cortacésped baja la cubierta a la posición de corte o la eleva a la posición de transporte. Consulte Características y controles.

Para bajar la cubierta:

1. Tire hacia atrás ligeramente de la palanca de elevación del cortacésped.
2. Empújela a la izquierda.
3. Muévala hacia abajo.

Para elevar la cubierta:

1. Levante la palanca de elevación del cortacésped.
2. Bloquee en la muesca a la derecha.

Nota: No corte cuando se suba en la posición de transporte.

El interruptor eléctrico de altura de corte controla la altura de corte del cortacésped. Utilice el interruptor de altura de corte para ajustar la altura de corte entre 1,5 y 3,5 pulgadas (2,5 cm - 8,89 cm). Consulte Especificaciones en relación con la altura de corte.

Vaciado del recogedor

1. Extienda la palanca del recogedor de césped y gírela hacia adelante hasta que el conjunto de recogedor de césped esté completamente abierto en la parte inferior. Observe la Figura 7.
2. Vacíe el césped del recogedor.
3. Mueva el tractor hacia adelante una distancia corta.
4. Gire el conjunto de recogedor de césped de vuelta a la posición cerrada.

Opción de corte de césped marcha atrás (RMO)

PELIGRO

Cortar el césped marcha atrás puede ser peligroso para los transeúntes. Pueden ocurrir accidentes graves si el usuario no está atento ante la presencia de niños. Los niños suelen sentirse atraídos por la máquina y por la actividad del cortacésped. Nunca dé por hecho que los niños vayan a permanecer en el último lugar en el que los vio.

• Mantenga a los niños fuera de la zona en la que va a trabajar y vigilados por un adulto responsable.
• Nunca lleve pasajeros, especialmente niños, incluso si la o las cuchillas están apagadas. Los niños pueden caerse y resultar heridos de gravedad o interferir con el funcionamiento seguro de la máquina. Los niños que han montado en un cortacésped en el pasado pueden aparecer repentinamente en la zona en la que está cortando el césped para que los lleve y pueden caerse o ser atropellados por la máquina.
• No corte el césped dando marcha atrás, a no ser que sea absolutamente necesario. Mire siempre hacia abajo y hacia atrás, antes y durante la marcha atrás.
• Si corta el césped marcha atrás sin activar la Opción de corte de césped marcha atrás, consulte a un servicio técnico autorizado inmediatamente.

1. Active la toma de fuerza (PTO). Consulte Características y controles.
2. Ponga la llave de Opción de corte de césped marcha atrás (RMO) en la posición de encendido.
3. La luz del L.E.D. se enciende.
4. El operario corta el césped marcha atrás.

Nota: Hay que retirar la llave para restringir el acceso a la opción RMO.

Mantenimiento

ADVERTENCIA

Las chispas no deseadas pueden causar un incendio o una descarga eléctrica.

El arranque accidental puede provocar enredos, amputaciones traumáticas o laceraciones.

Antes de hacer ajustes o reparaciones:

• Desconecte el cable de la bujía y manténgalo alejado de la bujía.
• Desconecte la batería en la terminal negativa (sólo se aplica a motores con arranque electrónico).
• Utilice solo las herramientas adecuadas.
• No aplique fuerza mediante resortes de regulador, enlaces, u otras piezas para aumentar la velocidad del motor.
• Las piezas de reemplazo deben ser del mismo modelo e instalarse en la misma posición que las piezas originales. Otras piezas pueden no funcionar de la misma manera, pueden dañar la unidad, y pueden causar lesiones.
• No golpee el volante con un martillo o un objeto duro, ya que este puede romperse durante la operación.

Programa de mantenimiento

TRACTOR Y CORTACÉSPED

Cada 8 horas o a diario

Verifique el sistema de interbloqueo de seguridad

Retire los materiales no deseados del tractor, plataforma del cortacésped y compartimiento del motor

Cada 25 horas o anualmente*

Compruebe la presión de los neumáticos

Verifique el tiempo de detención de la cuchilla del cortacésped

Revise si el tractor o el cortacésped tienen piezas metálicas sueltas

Cada 50 horas o anualmente*

Limpie la batería y los cables

Revise los frenos del tractor

Consulte cada año a un servicio técnico autorizado de Briggs & Stratton

Lubrique el tractor y el cortacésped.

Revisión de las cuchillas del cortacésped**

*Lo que ocurra en primer lugar.
**Revise las cuchillas del cortacésped con mayor frecuencia en regiones con suelos arenosos o condiciones muy polvorientas.

MOTOR

Primeras 5 horas

Cambiar el aceite del motor

Cada 8 horas o a diario

Compruebe el nivel de aceite del motor

Cada 25 horas o anualmente*

Limpie el filtro de aire y el prefiltro**

Cada 50 horas o anualmente*

Cambiar el aceite del motor

MOTOR

Cambie el filtro de aceite

Anualmente

Cambie el filtro de aire

Cambie el prefiltro

Consulte con el distribuidor anualmente para

Inspeccione el silenciador y el supresor de chispas

Cambie las bujías

Cambie el filtro de combustible

Limpie el sistema de refrigeración de aire

*Lo que ocurra en primer lugar.
**Limpie con mayor frecuencia en condiciones polvorientas o cuando haya material transportado por aire.

Revisión de la presión de los neumáticos

Para una tracción correcta y el mejor rendimiento de corte, asegúrese de que la presión de inflado de los neumáticos sea de 12-14 psi (0,82-0,96 bar). Consulte Revisión de la presión de los neumáticos en el Programa de mantenimiento. Consulte también la presión de inflado de los neumáticos en la sección Especificaciones.

Nota: La presión de inflado de los neumáticos puede ser ligeramente diferente del "Inflado máximo" que se muestra en el lateral de los neumáticos.

Mantenimiento de la batería

ADVERTENCIA

Si va a quitar o instalar cables de la batería, desconecte PRIMERO el cable negativo y vuélvalo a conectar de ÚLTIMO. Si no se sigue este orden, el terminal positivo puede provocar un cortocircuito con el armazón mediante una herramienta.

Limpieza de la batería y los cables

1. Desconecte los cables NEGATIVOS (negros) primero.
2. Desconecte los cables POSITIVOS (rojos) al final.
3. Retire la batería como se muestra en la Figura 8.
4. Limpie la superficie de la batería con bicarbonato de sodio y agua.
5. Limpie los terminales de la batería y los extremos de los cables con un cepillo de alambre y un limpiador de terminales hasta que brillen.
6. Lubrique los terminales de la batería con vaselina o grasa no conductora.
7. Instale la batería.
8. Conecte los cables POSITIVOS (rojos) primero.
9. Conecte los cables NEGATIVOS (negros) al final.

Cargue la batería

ADVERTENCIA

Mantenga las llamas abiertas y las chispas lejos de la batería; los gases procedentes de ésta son muy explosivos. Ventile bien la batería cuando la esté cargando.

Una batería sin carga o demasiado débil para arrancar el motor puede ser el resultado de un defecto en el sistema de carga u otro componente eléctrico. Si existen dudas sobre la causa del problema, consulte con su distribuidor. Si debe reemplazar la batería, siga los pasos bajo Limpiar la batería y los cables.

Para cargar la batería, siga las instrucciones que facilita el fabricante del cargador de baterías, así como todas las advertencias incluidas en la secciones de reglas de seguridad de este libro. Cargue completamente la batería. No la cargue a una tasa superior a 10 amperios.

Tiempo de detención de la cuchilla del cortacésped

ADVERTENCIA

Si la cuchilla del cortacésped no se detiene por completo dentro de los 5 segundos, se deberá ajustar el embrague. No opere la unidad hasta que un distribuidor autorizado de Briggs & Stratton haya realizado el ajuste apropiado.

Las cuchillas y la correa de transmisión del cortacésped deben detenerse en los cinco segundos después de APAGAR agar el interruptor de la toma de fuerza (PTO). Si la correa de transmisión del cortacésped no se detiene al cabo de cinco segundos, póngase en contacto con un distribuidor autorizado de Briggs & Stratton para realizar las posibles reparaciones.

Cambiar el aceite del motor

1. Coloque el tractor sobre una superficie nivelada. Consulte la Figura 1.

2. Detenga el motor y retire la llave de acceso o de encendido.

3. Limpie las áreas de llenado de aceite y del filtro.

4. Saque la varilla indicadora de nivel de aceite (A, Figura 1) y póngala en un paño limpio.

5. Desconecte la manguera de drenaje (A, Figura 9).

6. Con cuidado, retire la tapa (B, Figura 9) y baje la manguera hacia un recipiente aprobado (C).

7. Después de que se ha vaciado el aceite, instale bien la tapa, y luego instale la manguera en el lado del motor.

8. Retire el filtro de aceite (B, Figura 10) y deséchelo.

9. Lubrique levemente la junta del filtro de aceite (A) con aceite limpio.

10. Coloque a mano el filtro de aceite hasta que la junta entre en contacto con el adaptador del filtro de aceite (C). Luego apriete el filtro de aceite con media o tres cuartos de vuelta.

11. Añada aceite. Consulte la sección Revise y agregue aceite de motor.

Conjunto de filtro de aire (Cartucho con prelimpiador)

ADVERTENCIA

Nunca arranque o haga funcionar el motor con el conjunto de filtro de aire o el filtro de aire quitados ya que supone un peligro de incendio.

AVISO

No utilice aire a presión ni disolventes para limpiar el filtro. El aire a presión puede dañar el filtro y los disolventes disolverán el filtro.

1. Retire los sujetadores (A, Figura 11) y la cubierta (B).
2. Retire el conjunto de filtro de aire (C) y desmóntelo.
3. Limpie toda la suciedad posible que pueda introducirse en la boca del carburador (D).
4. Retire el prelimpiador del filtro de aire.
5. Para soltar la suciedad, golpee suavemente el filtro deaire sobre una superficie dura. Si el filtro de aire está demasiado sucio, reemplácelo por uno nuevo.
6. Lave el prefiltro con detergente líquido y agua. A continuación deje que se seque completamente al aire. No engrase el prefiltro.
7. Monte el prefiltro seco en el filtro de aire.
8. Instale el conjunto de filtro de aire.
9. Instale la cubierta y fíjela con sujetadores.

Revise las bujías

ADVERTENCIA

Las chispas no deseadas pueden causar un incendio o una descarga eléctrica.

El arranque accidental puede provocar enredos, amputaciones traumáticas o laceraciones.

Cuando pruebe si hay chispas:

• Use un probador de bujías aprobado.
• No revise la chispa si la bujía no está en su sitio.

AVISO

Las bujías tienen distintos márgenes de calor. Es importante que se use la bujía correcta; de lo contrario, se pueden ocasionar desperfectos en el motor. Reemplace la bujía por una del mismo tipo o equivalente.

Limpieza de la bujía

Limpie la bujía con un cepillo de alambre y un cuchillo resistente. NO use productos abrasivos.

Revisión de la brecha de la bujía

Use un calibre de bujía (A, Figura 12) para revisar la brecha entre los dos electrodos. Cuando la brecha sea correcta, el calibre se resistirá levemente a medida que lo empuja por la brecha.

Para ajustar el espacio de la bujía, use un calibre de bujía y doble suavemente el electrodo curvo. Asegúrese de no tocar el electrodo central o la porcelana.

Colocación de la bujía

Apriete la bujía con los dedos y luego apriétela con una llave como se muestra en la Figura 13.

• 180 pulg-lb (20 Nm), O
- Medio giro cuando coloque la bujía original. Un cuarto de giro cuando coloque una bujía nueva.

Empuje el tractor manualmente

1. Desactive la toma de fuerza (PTO). Consulte Características y controles.
2. DETENGA el motor.
3. Tire de la palanca de liberación de la transmisión para bloquearla en su posición. Para tractores con un sistema de suspensión (A) y tractores con bastidor fijo (B). Consulte la Figura 14. Ahora puede empujar la unidad de forma manual.

ADVERTENCIA

Remolcar la unidad causará daños a la transmisión. No use otro vehículo para empujar o remolcar esta unidad. No active la palanca de liberación de la transmisión mientras el motor está en funcionamiento.

Equipos de remolque

1. Antes de remolcar la unidad, asegúrese de que el enganche esté diseñado para remolcar.
2. Conecte el equipo remolcado SOLAMENTE en el lugar que sea el punto de enganche.

3. Siga las recomendaciones en cuanto a los límites de peso para equipos remolcados y remolque en pendientes, según se muestra a continuación.

4. Peso bruto (remolque y carga) de 400 lb (181,4 kg).

5. Máximo de 20 lb (9,1 kg) pie hacia arriba o hacia abajo en la lengüeta.

6. Vaya de un límite de 10^ a un límite de 5^ en cualquier pendiente.

7. NO permita que haya niños ni otras personas en o encima de los equipos remolcados.

8. En las pendientes, el peso del equipo remolcado puede provocar pérdida de tracción y de control.
9. NO cambie a punto muerto y deje avanzar sola la unidad bajando la pendiente.

Limpie la plataforma del cortacésped (si dispone de ella)

Nota:

Para limpiar la parte inferior de la plataforma del cortacésped, utilice el puerto de lavado (C, Figura 15).

1. Coloque el tractor en una superficie nivelada y uniforme.
2. Conecte la desconexión rápida (A, Figura 15) a la manguera de jardín (B) y conéctela al puerto de lavado (C) en la plataforma del cortacésped.
3. Abra el agua.
4. Arranque el motor.
5. Establezca la altura de corte en la posición más alta.
6. Accione el interruptor de toma de fuerza (PTO) para activar las cuchillas del cortacésped. La rotación de las cuchillas y el agua corriente limpiará la parte inferior de la plataforma del cortacésped.
7. Desactive la toma de fuerza y pare el motor.
8. Cierre el agua.
9. Retire la manguera de jardín y la desconexión rápida del puerto de lavado (C).

Almacenaje

ADVERTENCIA

No guarde la unidad (con combustible) en lugares cerrados y con ventilación deficiente. Los vapores del combustible pueden llegar hasta una fuente de ignición (hornos, calentadores de agua, etc.) y producir una explosión.

- Almacene lejos de hornos, cocinas, calentadores de agua u otros aparatos con piloto u otra fuente de ignición, ya que pueden prender fuego a vapores del combustible.

Equipo

Desconecte el interruptor de toma de fuerza (PTO), y ponga el freno de estacionamiento. Retire la llave de acceso. Deje que la máquina se enfríe.

Si retira la batería, la duración de la batería aumentará. Asegúrese de que la batería esté en un lugar fresco y seco, y manténgala completamente cargada. Si se deja la batería en la unidad, desconecte el cable negativo.

Sistema de combustible

El combustible puede contaminarse cuando se guarda en un contenedor de almacenaje durante más de 30 días. Cada vez que llene el contenedor de combustible, añada estabilizador de combustible al mismo de conformidad con lo especificado en las instrucciones del fabricante. Así mantendrá el combustible en buen estado y reducirá los problemas relacionados con el mismo o la contaminación en el sistema de combustible.

No es necesario drenar el combustible del motor cuando el estabilizador de combustible se añade siguiendo las instrucciones. Antes de proceder al almacenamiento, encienda el motor durante dos minutos para mover la

mezcla de combustible y estabilizador por todo el sistema de combustible.

Antes de arrancar la máquina después de su almacenamiento:

• Revise los niveles de todos los líquidos. Revise todos los elementos de mantenimiento.
• Haga todas las revisiones y procedimientos recomendados que se encuentran en este manual.
• Asegúrese de que el motor esté caliente antes de usarla.

Solución de problemas

ADVERTENCIA

Para evitar que se produzcan lesiones graves, realice el mantenimiento del tractor o del cortacésped solamente cuando se pare el motor y cuando se bloquee el freno de mano.

Retire siempre la llave de encendido, desconecte el cable de la bujía y sitúelo lejos de la bujía antes de empezar las operaciones de mantenimiento, para evitar la puesta en marcha accidental del motor.

Resolución de problemas del tractor

PROBLEMA BUSCAR SOLUCIÓN
El motor no gira ni arranca.	El pedal del freno no está presionado. Presione completamente el pedal del freno.
	Depósito de combustible vacío. Si el motor está caliente, permita que el motor se enfríe, luego llene el depósito de combustible.
	El interruptor de PTO está en la posición de encendido.	Ajuste el interruptor de PTO a la posición de apagado.
	El control de crucero está activado. Mueva la perilla de control de crucero a la posición NEUTRO/APAGADO.
	El motor está inundado. Desconecte el estárter.
	Los terminales de la batería necesitan limpieza. Consulte Limpiar la batería y los cables.
	La batería está descargada o muerta. Cargue o cambie la batería.
	El cableado está suelto o roto. Inspeccione visualmente el cableado. Si los cables están rotos o pelados, consulte con un distribuidor de servicio técnico autorizado.
El motor no arranca bien o no funciona bien. La mezcla de combustible tiene un octanaje demasiado alto.		Limpie el filtro de aire.
	Bajo nivel de aceite. Verifique el aceite y agregue según sea necesario. El motor golpea.
	Grado de aceite incorrecto. Consulte la sección Arrancar y parar el motor.
Consumo excesivo de aceite.	Grado de aceite incorrecto.	Consulte la sección Arrancar y parar el motor.
	Hay demasiado aceite en el cárter. Drene el aceite restante.
El escape del motor está negro.	El filtro de aire está sucio.	Consulte la sección Mantener el filtro de aire.
	El estrangulador está cerrado.	Abra el estrangulador.
El motor arranca, pero el tractor no avanza.	Los pedales de control de velocidad no están presionados hacia abajo.	Presione hacia abajo los pedales de control de velocidad.
	La palanca de liberación de la transmisión está en la posición EMPUJAR.	Mueva la palanca de liberación de la transmisión a la posición TRANSMISIÓN.
	El freno de estacionamiento está activado.	Libere el freno de estacionamiento.
El tractor gira con dificultad o maniobra deficientemente.	Inflado incorrecto de los neumáticos.	Consulte la sección Verificar la presión de los neumáticos.

Nota: En caso de otros problemas, póngase en contacto con un distribuidor de servicio autorizado.

Nota: En caso de otros problemas, póngase en contacto con un distribuidor de servicio autorizado.
Solución de problemas del cortacésped

PROBLEMA BUSCAR SOLUCIÓN
El corte del cortacésped es disparejo.	Los neumáticos del tractor no están bien inflados.	Consulte la sección Verificar la presión de los neumáticos.
El corte parece dispar.	El régimen del motor está configurado demasiado bajo.	Coloque en aceleración RÁPIDA.
	La velocidad de avance está establecida demasiado rápida.	Disminuya la velocidad.
El motor se detiene con facilidad cuando el cortacésped está activado.	El régimen del motor está configurado demasiado bajo.	Coloque en aceleración RÁPIDA.
	La velocidad de avance está establecida demasiado rápida.	Disminuya la velocidad.
	El filtro de aire está obstruido o sucio. Consulte la sección Mantener filtro de aire.
	La altura de corte está establecida demasiado baja.	Corte el césped alto a la altura máxima de corte en la primera pasada.
	El motor no ha alcanzado la temperatura de funcionamiento.	Haga funcionar el motor durante varios minutos para que se caliente.
	La hierba es demasiado alta. Arranque el cortacésped en un área despejada.
El motor se enciende y el tractor se mueve, pero el cortacésped no corta.	La toma de fuerza (PTO) no se activa. Active la PTO.

Especificaciones Tabla de especificaciones

El sistema de encendido por chispa del tractor cumple con lanorma ICE-002 canadiense.

Modelo: 400000 - EXi Series™

Cilindrada 40.03 ci (656 cc)

Diámetro 2.970 pulg (75,43 mm)

Carrera 2.890 pulg (73,41 mm)

Capacidad de aceite 62 - 64 oz (1,8 - 1,9 l)

Separación de bujías .030 pulg (.76 mm)

Torsión de la bujía 180 lb-pulg (20 Nm)

Entrehierro Inducido .008 - .012 pulg (.20 - ,30 mm)

Holgura de la válvula de admisión .004 - .006 pulg (.10 - ,15 mm)

Holgura de la válvula de escape .004 - .006 pulg (.10 - ,15 mm)

Modelo: 440000 - PXi Series™

Cilindrada 44.18 ci (724 cc)

Diámetro 3.120 pulg (79,24 mm)

Carrera 2.890 pulg (73,41 mm)

Capacidad de aceite 62 - 64 oz (1,8 - 1,9 l)

Separación de bujías .030 pulg (,76 mm)

Torsión de la bujía 180 lb-pulg (20 Nm)

Entrehierro Inducido .008 - .012 pulg (,20 - ,30 mm)

Holgura de la válvula de admisión .004 - .006 pulg (,10 - ,15 mm)

Holgura de la válvula de escape .004 - .006 pulg (,10 - ,15 mm)

Artículo

TRANSMISIONES
Tipo Tuff Torq® k-46
Transmisión Hydrostatic
Modelo k-46
Fluido hidráulico 10W-30 Premium Engine Oil
CUBIERTAS DEL CORTACÉSPED
Ancho de corte 38 pulgadas (96,5 cm), 42 pulgadas (106,7 cm)
Cantidad de cuchillas 2
Plataforma Descarga lateral
Altura de corte	1.5 - 3.5 pulgadas (3,8 - 8,9 cm)
CHASIS
Capacidad del tanque de combustible	2.97 gal (11,25 l)
Tamaño del neumático, delantero	15 x 6,0
Presión de inflado de los neumáticos, delanteros	14 psi (0,96 bar)
Tamaño del neumático, posterior	20 x 8,0
Tamaño del neumático, posterior	22 x 9,5
Presión de inflado de los neumáticos, traseros	10 psi (0,68 bar)

Clasificación de potencia: La clasificación de potencia bruta para modelos de motor de gasolina individual está etiquetada de acuerdo con el código J1940 (Small Engine Power & Torque Rating Procedure o Pequeña potencia del motor y procedimiento de clasificación de par de apriete) de la SAE (Society of Automotive Engineers o Sociedad de Ingenieros Automotrices), y está clasificada de conformidad con el código SAE J1995. Los valores de torsión se obtienen a 2600

RPM en los motores que indican "rpm" en la etiqueta y a 3060 RPM en los otros; los valores de potencia en caballos de fuerza se obtienen a 3600 RPM. Las curvas de potencia bruta se pueden ver en www.BRIGGSandSTRATTON.COM. Los valores de potencia neta se obtienen con un filtro de aire y escape instalado, mientras que los valores de potencia bruta se recopilan sin estos accesorios. La potencia bruta real del motor es superior a la neta y depende, entre otros

factores, de las condiciones ambientales de uso y de las variaciones entre distintos motores del mismo modelo. Dada la amplia gama de productos donde se instalan los motores, es posible que el motor de gasolina no desarrolle la potencia bruta nominal cuando se utiliza en un equipo motorizado determinado. Esta diferencia se debe, entre otros factores, a: accesorios (filtro de aire, escape, carga, refrigeración, carburador, bomba de combustible, etc.), limitaciones de la aplicación, condiciones ambientales de uso (temperatura, humedad, altitud) y variaciones entre distintos motores de un mismo modelo. A causa de las limitaciones de fabricación y de capacidad, Briggs & Stratton podrá sustituir este motor por un motor con mayor clasificación de potencia.

Sisältö:

Painel de Instrumentos Eletrónico....197

Área de funcionamento.... 198

Limpe a Plataforma do Cortador de Relva (se equipado)....206

Armazenamento.... 206

Painel de Instrumentos Eletrónico

RESET MODE

Área de funcionamento

Para subir a plataforma:

Limpe a Plataforma do Cortador de Relva (se equipado)

Nota:
