KÄYTTÖOHJE MRD210 MURRAY

Tämän käsikirjan kattamat tuotteet....99

Yleistä tietoa....99

Euroopan pääkonttorin yhteystiedot.... 99

Euroopan unioni (EU) Vaihe V (5): Hillidioksidiarvot (CO2)....99

Vaatimustenmukaisuusvakuutus.... 99

Käyttäjän turvallisuus....99

Opas kaltevuuden mittaamiseen.... 99

Varoitusmerkki ja varoitussanat 99

Turvamerkit ja niiden selitykset.... 100

Turvallisuusviestit 101

Turvatarrat.... 101

Akun turvatarra....102

Ominaisuudet ja hallintalaitteet....102

Hallintalaitteiden merkinnät ja niiden selitykset.... 102

Elektroninen kojelauta.... 104

Käyttö.... 104

Toiminta-alue.... 104

Turvakytkinjärjestelmän testit.... 105

Moottori....105

Traktorin käyttö....108

Huolto.... 109

Huoltoaikataulu 109

Rengaspaineiden tarkastus.... 109

Akun kunnossapito.... 109

Leikkuuterän pysähtymisaika.... 110

Vaihda moottoriöljy....110

Ilmansuodatinyksikkö (esisuodattimella varustettu patruuna).... 110

Tarkista tulpat.... 111

Traktorin työntäminen käsin.... 111

Varusteiden vetäminen....111

Leikkuukannen puhdistaminen (jos sellainen on)......111

Varastointi....111

Vianmääritys....113

Ruohonleikkurin vianmääritys....113

Leikkuriosan vianmääritys.... 113

Tekniset tiedot....115

Taulukko teknisistä tiedoista.... 115

Tämän käsikirjan kattamat tuotteet

Seuraavat tuotteet ovat tämän käsikirjan kattamia:

2691686-00, 2691686-01, 2691687-00, 2691687-01, 2691688-00, 2691688-01, 2691704-00, 2691704-01, 2691705-00, 2691705-01, 2691706-00, 2691706-01, 2691716-00, 2691717-00.

Yleistä tietoa

Lisätietoja saa laitteen mukana toimitettavasta Asiakkaan yhteydenotto-oppaasta.

Tämän asiakirjan kuvat ovat viitteellisiä.

Laitteesi ulkonäkö saattaa poiketa esitetyistä kuvista. VASEN ja OIKEA kuvataan käyttäjän näkökulmasta katsoen.

Merkinnät "Tärkeää" ja "Huomaa" viittaavat selvennyksiin, poikkeuksiin tai vaihtoehtoisiin menettelyihin.

Tämän asiakirjan kaikki kieliversiot perustuvat englanninkieliseen lähdetiedostoon.

Kaikki pakkausjätteet, jäteöljy ja akut on kierrätettävä voimassa olevien säännösten mukaisesti.

Euroopan pääkonttorin yhteystiedot

Jos sinulla on kysyttävää eurooppalaisista päästötasoista, ota yhteyttä Euroopan pääkonttoriimme osoitteessa:

Max-Born-Straße 2, 68519 Viernheim, Saksa.

Euroopan unioni (EU) Vaihe V (5): Hiilidioksidiarvot (CO₂)

Löydät Briggs & Strattonin® EU-tyyppihyväksyttyjen moottoreiden hiilidioksidiarvot kirjoittamalla CO2-sivuston BriggsandStratton.com -hakuruutuun.

Vaatimustenmukaisuusvakuutus

Tämä tuote noudattaa kaikkia asianomaisia määräyksiä ja direktiivejä. Tarkempia tietoja löytyy tuotekohtaisesta vaatimustenmukaisuusvakuutuksesta, joka on osa laitteen mukana toimitettavia ohjeita.

Käyttäjän turvallisuus

Säästä nämä ohjeet myöhempää tarvetta varten. Tämä ohje sisältää turvallisuustietoa tuotteeseen liittyvistä vaaroista ja riskeistä sekä niiden välttämisestä. Se sisältää myös

tärkeitä ohjeita, joita tulee noudattaa laitteen käyttöönoton, käytön ja huollon aikana.

Tämä tuote on suunniteltu hyvin hoidetun ruohon leikkaamiseen, eikä sitä saa käyttää muihin tarkoituksiin.

On tärkeää, että luet ja ymmärrät nämä ohjeet, ennen kuin ryhdyt käyttämään laitetta.

Varmista, että tunnet hallintalaitteet ja osaat käyttää tuotetta oikein.

Opettele laitteen nopea pysäytys ja ohjainten nopea irtikytkentä.

Opas kaltevuuden mittaamiseen

Nurmikon pinnan kaltevuuden voi mitata älypuhelimella tai kulmanetsimellä seuraavasti:

Älä käytä kaltevuudeltaan yli 10° asteen mäissä.

1. Käytä vähintään 2 jalan pituus suoraa kappaletta (A, kuva 1). Lankku tai suora metallinpala sopii hyvin.

2. Kulman etsimet.

a. Käytä älypuhelintasi apunasi: Monissa älypuhelimissa (B, kuva 1) on kaltevuusmittari (kulmanetsin) kompassisovelluksen yhteydessä. Tai voit etsiä kaltevuusmittarisovelluksen sovelluskaupasta.

b. Käytä kulmanetsintä: Kulmanetsimiä (C ja D, kuva 1) on saatavana paikallisista rautakaupoista tai verkkokaupoista (kutsutaan myös nimellä kaltevuusmittari, astelevy, kulmamittari tai kulmanmittausväline). Asteikkotyyppinen (C) tai digitaalinen (D) sopivat tähän tarkoitukseen, muut eivät välttämättä sovi. Lue ja noudata kaikkia kulmanetsimen mukana toimitettuja käyttöohjeita.

1. Aseta kahden 2 jalan pituinen suora kappale nurmen jyrkimmälle osalle. Aseta lauta rinteeseen pitkittäissuuntaisesti.

2. Aseta sitten älypuhelin tai kulmanetsin kappaleen päälle ja lue kulman astelukema. Tämä on nurmikkosi kaltevuus.

Huomio: Tulostettu opas kaltevuuden mittaamiseen sisältyy tuoteohjepakettiin ja sen voi myös ladata valmistajan verkkosivulta.

Varoitusmerkki ja varoitussanat

Hälytysmerkki -aataa turvallisuustietoja vaaroista, jotka saattavat aiheuttaa loukkaantumisen. Varoitussanaa (VAARA, VAROITUS tai HUOMAUTUS) käytetään varoitusmerkin kanssa osoittamaan mahdollisen vamman todennäköisyyttä ja mahdollista vakavuutta. Lisäksi varoitusmerkkiä voidaan käyttää osoittamaan vaaran tyyppiä.

ARA merkitsee vaaraa, joka johtaa vakavaan

loukkaantumiseen tai kuolemaan, mikäli sitä ei vältetä.

ROITUS tarkoittaa vaaraa, joka

toteutuessaan saattaa johtaa kuolemaan tai vakavaan vammaan.

OMAUTUS tarkoittaa vaaraa, joka

toteutuessaan saattaa aiheuttaa lievän tai kohtalaisen loukkaantumisen.

HUOMAA osoittaa tärkeitä, mutta ei vaaraan liittyviä tietoja.

Turvamerkit ja niiden selitykset

Symboli	Merkitys
	Turvallisuustietoa vaaroista, jotka voivat johtaa henkilövahinkoihin.
	Käyttöohje täytyy lukea ja ymmärtää ennen laitteen käyttöä tai huoltoa.
	Avain täytyy irrottaa ja käyttöohje tulee lukea ennen laitteen huoltoa.
	Seis
	Tulipalon vaara
	Räjähdysvaara
Iskun vaara
	Myrkyllisten kaasujen vaara

Symboli	Merkitys
	Liikkuvia osia
	Käytä suojalaseja.
	Vaarallinen kemikaali
	Kuumien pintojen vaara
	Jäsenten katkeamisvaara
	Sinkoutuvien esineiden vaara
	Pysy turvallisella etäisyydellä
	Pidä lapset poissa
10° Max.10° Max.	Kaatumisvaara
	Jäsenten katkeamisvaara

Turvallisuusviestit

VAROITUS

Ennen tämän laitteen käyttöä kaikki tässä käyttöohjeessa sekä koneessa, moottorissa ja lisälaitteissa olevat ohjeet ja varoitukset tulee lukea sekä ymmärtää, ja niitä tulee noudattaa. Tämän ohjekirjan ja laitteen turvaohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

• Vain vastuulliset, perehtyneet, ohjeet tuntevat ja fyysisesti käyttöön kykenevät henkilöt saavat käyttää laitetta.
• Laitetta ei saa käyttää alkoholin tai lääkkeiden vaikutuksen alaisena.
• Suojalaseja ja kärjestä suojattuja jalkineita tulee käyttää.
• Älä pane käsiä tai jalkoja pyörivien osien lähelle tai koneen alle. Pysy koko ajan poissa poistoaukolta.
• Laite tulee pitää hyvässä käyttökunnossa. Vaihda kuluneet tai vahingoittuneet osat.
• Ole varovainen huoltaessasi teriä. Suojaa terät tai käytä käsineitä. Vaurioituneet terät tulee vaihtaa. Älä korjaa tai muuntele teriä.
• Tarpeeksi leveitä ramppeja tulee käyttää laitetta lastattaessa kuljetusta varten tai laitetta purettaessa kulietuksesta.
• Asianmukaiset pyörien painoa ja vastapainoa koskevat suositukset löytyvät liitteestä tai lisälaitteesta.
• Tulipalojen välttämiseksi pidä kone puhtaana ruohosta, lehdistä tai muusta ei-toivotusta materiaalista. Puhdista öljy- ja polttoaineroiskeet. Poista polttoaineen tahrimat roskat ja anna koneen jäähtyä ennen varastointia.

VAROITUS

Käyvät moottorit tuottavat häkää, joka on hajuton ja väritön myrkkykaasu. Hään hengittäminen voi aiheuttaa päänsärkyä, väsymystä, huimausta, oksentelua, sekavuutta, kouristuskohtauksia, pahoinvointia, tajunnan menetyksen tai jopa kuoleman.

• Käytä laitetta AINOASTAAN ulkona.
• Estä pakokaasua pääsemästä suljettuun tilaan ikkunoiden, ovien, ilmanvaihtoluukkujen tai muiden aukkojen kautta.

Turvatarrat

Tutustu turvatarroihin ja ymmärrä niiden merkitykset ennen laitteen käyttöä. Vertaa kuvaa 2 alla olevan taulukon turvatarroihin. Huomautukset ja varoitukset ovat olemassa sinun turvallisuutesi vuoksi. Kaikkien turvatarrojen sisältö täytyy ymmärtää ja niitä on noudatettava, jotta vältettäisiin henkilövahingot ja laitteen vahingoittuminen.

Tärkeää: Jos jotkin turvallisuustarrat kuluvat tai vahingoittuvat, eikä niitä voi enää lukea, tilaa varatarroja paikalliselta jälleenmyyjältäsi.

A

Turvatarrojen kuvakkeiden määritelmät

Vertaa kirjaimia (A–J) seuraavassa taulukossa lueteltuihin turvallisuusmääritelmiin.

A VAROITUS: Lue käyttöohje ennen koneen käyttöä ja varmista, että olet ymmärtänyt sen sisällön. Opettele hallintalaitteiden sijainti ja toiminta. Älä käytä konetta, ennen kuin olet harjaantunut siihen.
B VAARA – PIDON MENETTÄMINEN, LIUKUMINEN, OHJAAMINEN JA HALLINTA RINTEESSÄ: Jos laite ei enää kulje eteenpäin rinteessä tai alkaa liukua, pysäytä terät ja aja hitaasti pois rinteestä.

C VAARA – TULIPALON VAARA: Laite tulee pitää puhtaana ruohosta, lehdistä ja liiasta öljystä. Polttoainetta ei saa lisätä, kun moottori on lämmin tai käynnissä. Sammuta moottori.Moottorin on annettava jäähtyä vähintään kolme minuuttia ennen polttoainesäiliön korkin avaamista. Älä tankkaa polttoainetta sisällä tai suljetussa perävaunussa, autotalissa tai muissa suljetuissa tiloissa. Poista roiskunut polttoaine. Tupakointi on laitteen käytön aikana kielletty.

D VAARA – KALLISTUMIS- JA LIUKUMISVAARA: Leikkaa ylä- ja alamäkeen, älä koskaan poikittain. Laitetta ei saa käyttää rinteissä, joiden kaltevuus yli 10 astetta. Vältä nopeita ja jyrkkiä (äkkinäisiä) käännöksiä mäissä.

E VAARA – JÄSENEN KATKEAMISEN JA IRTOAMISENVAARA: Suojaudu pyörivien terien ja liikkuvien osien aiheuttamilta vammoilta pitämällä suojalaitteet (suojaimet, suojat ja kytkimet) paikallaan ja toiminnassa.

F Älä leikkaa ruohoa lasten tai kenenkään muun läsnä ollessa.Laitteella EI SAA kuljettaa matkustajia (varsinkaan lapsia), ei edes terät pysäytettynä. Älä leikkaa peruuttamalla, jollei se ole ehdottoman välttämätöntä. Katso alas ja taakse – ennen laitteen kuljettamista peruuttamalla sekä peruutuksen aikana.

G Teknisten tietojen asiakirjoihin tulee tutustua ennen laitteelle tehtäviä teknisiä korjauksia tai huoltoa. Laitteen luota poistuttaessa tulee sammuttaa moottori, kytkeä seisontajarru lukitusasentoon ja poistaa virta-avain.

H Pidä katselijat ja lapset turvallisella etäisyydellä. Terästä mahdollisesti ympäriinsä sinkoutuvat esineet tulee poistaa. Ilman heittotorvea ei saa leikata.

I VAARA – SINKOUTUVIA ESINEITÄ: Laitetta ei saa käyttää ennen heittotorven kytkemistä.

J VAARA – PYÖRIVIÄ TERIÄ: Tämä ruohonleikkuri voi aiheuttaa raajojen leikkautumisen. Pidä kädet ja jalat kaukana teristä.

Akun turvatarra

	Varoitus: Palovaara – pidä lapset, avotuli ja kipinät kaukana akusta, sillä räjähtävät kaasut voivat syttyä.
	Varoitus: Rikkihappo voi aiheuttaa sokeutta tai vakavia palovammoja– akkua käsiteltäessä tai akun lähellä työskenneltäessä täytyy aina käyttää silmäsuojaimia tai kasvojensuojainta.

	Varoitus: Akuissa syntyy räjähtäviä kaasuja – käyttöohjekirja täytyy lukea ja ymmärtää ennen tämän koneen käyttöä.
	Tärkeää: Akkua ei saa hävittää muun jätteen seassa – akkujen hävittämisestä ja/tai kierrättämisestä saa tietoja ottamalla yhteyttä paikalliseen viranomaiseen.
	Huuhtele silmät välittömästi vedellä.Hakeudu nopeasti lääkäriin.

Ominaisuudet ja hallintalaitteet

Vertaa kuvaa 3 alla olevaan taulukkoon.

Ominaisuudet ja hallintalaitteet saattavat erota esitetyistä ominaisuuksista ja ohjaimista.

Hallintalaitteiden merkinnät ja niiden selitykset

A		Peruutusleikkuutoiminto
B		Tuntimittari (jos varusteena)
C		Virtalukko
			OFF
			AJO
			Käynnistys

			Ajovalojen kytkin	K		Kaasuvivun NOPEA-asentoon
D		Voimanoton kytkin ylös, kytke terät		L		Rikastin
E		Voimanotto		M		Maanopeus säätöpolkimet
F		Voimanoton kytkin alas, vapauta terät		N		Leikkurin nostovipu
G		Vakionopeussäädin		O		Voimansilirron vapautusvipu
H		Seisontajarrun säädin		P		Polittoainesäiliö
I		Kaasuvipu		Q		Polittoainetason mittari
J		Kaasuvivun HIDAS -asento		R		Jarrupoljin

S		Istuimensäätövipu
T		Leikkuukorkeuden säädön kytkin (jos varusteena)
U Hälytys ruohonkeräimen täyttymisestä

Kokonaistuntimittarin, trippituntimittarin ja kellon näyttö Huomio: Kun laite käynnistetään, huoltonäyttöön tulee näkyviin kokonaistuntimäärä. Kokonaistuntimittari nollautuu 999,9 tunnin jälkeen.

1. Trippituntimittarin saa näkyviin painamalla TILA-painiketta alle sekunnin ajan.
2. Trippituntimittari nollataan painamalla ASETTAA UUDELLEEN -painiketta yli kolme sekuntia.
3. Kellon saa näkyviin painamalla TILA-painiketta alle sekunnin ajan. Katso Kellonajan asetus -osio.
4. Kokonaistuntimittarin näyttöön palataan painamalla TILA-painiketta alle sekunnin ajan.

Kellonajan asetus

1. Paina TILA-painiketta yli kolme sekuntia. Tunnit vilkkuvat näytössä.

2. Säädä tunnit painamalla ASETTAA UUDELLEEN - painiketta.

3. Asetukset tallennetaan painamalla TILA-painiketta alle sekunnin ajan. Minuutit vilkkuvat näytössä.

4. Minuutit säädetään painamalla ASETTAA UUDELLEEN - painiketta.
5. Asetukset tallennetaan painamalla TILA-painiketta alle sekunnin ajan.

Hueltonäyttö

ÖLJYNVAIHTOA – Tämä viesti tulee näkyviin 50 käyttötunnin jälkeen. Kun öljy ja suodatin on vaihdettu, ÖLJYMITTARIN TUNNIT saadaan näkyviin painamalla TILA-painiketta kaksi kertaa. Tuntimittari nollataan ja näyttö tyhjennetään sen jälkeen painamalla TILA-painiketta ja pitämällä sitä painettuna kolmen sekunnin ajan.

TARKISTA ILMANSUODATIN – Tämä viesti tulee näkyviin 25 käyttötunnin jälkeen. Kun ilmansuodatin on puhdistettu tai vaihdettu, ILMANSUODATINTUNTIMITTARIN TUNNIT saadaan näkyviin painamalla TILA-painiketta kolme kertaa. Tuntimittari nollataan ja näyttö tyhjennetään sen jälkeen painamalla TILA-painiketta ja pitämällä sitä painettuna kolmen sekunnin ajan.

VAIHDA TERÄT – Tämä viesti tulee näkyviin 100 käyttötunnin jälkeen. Kun terät on vaihdettu, tuntimittari nollataan ja näyttö tyhjennetään painamalla ASETTAA UUDELLEEN -painiketta yli kolme sekuntia.

AKKU VÄHISSÄ – Tämä viesti tulee näkyviin, kun akun jännitteessä on ongelmia. Näyttö tyhjenee automaattisesti, kun akku on huollettu.

Huomio: Kun viesti AKKU VÄHISSÄ ilmaantuu näyttöön, se ohittaa kaikki muut viestit. Huolla akku ensin, ja tarkista sitten muut huoltoviestit.

Käyttö

Lue Käyttäjän turvallisuus -osio ennen tämän koneen käyttöä. Varmista, että tunnet ohjauslaitteet ja tiedät miten laite sammutetaan.

Toiminta-alue

1. Tutustu alueeseen, jossa aiot leikkuria käyttää.
2. Varmista, että alueella ei ole ei-toivottua materiaalia, joka saattaisi ajautua teriin ja sinkoutua.

VAARA

Laitteesta voi singota esineitä ja roskia, jotka voivat aiheuttaa vammoja laitteen lähellä oleville tai vaurioittaa rakennuksia.

• Älä käytä konetta, jos ruohonkeräin kokonaisuudessaan, heittotorvi tai muut turvalaitteet eivät ole paikallaan tai toimi kunnolla. Tarkista säännöllisesti näkyykö laitteessa merkkejä kulumisesta tai vahingoittumisesta, ja vaihda osat tarvittaessa.

• Poista toiminta-alueelta kaikki esineet, joita laite voisi singota tai jotka voisivat häiritä laitteen käyttöä.

• Siirrä ajoleikkuri ulos ennen käynnistämistä.

VAROITUS

Moottorit tuottavat häkää, joka on hajuton ja väritön myrkkykaasu. Häkä voi hengitettynä aiheuttaa pahoinvointia, pyörtymisen tai jopa kuoleman.

1. Ota huomioon kaikki rinteet ja pudotukset.

VAARA

Käyttäessäsi laitetta rinteessä tai veden tai pudotusten lähellä, ota huomioon, että menettäessäsi laitteen hallinnan, se voi pyörähtää ympäri.

• Leikkauksen tulee tapahtua ylä- ja alamäkeen, ei poikittain.
• Hidasta ja ole varovainen rinteessä.
• Älä käytä laitetta yli 10 asteen rinteissä, mikä tarkoittaa 3,5 jalka nousua noin 20 jalka pituisella matkalla.
• Jätä kahden leikkurin leveyden verran tilaa veteen, seiniin ja pudotuksiin nähden.
  • Vältä leikkaamasta märkää ruohoa.
• Älä käytä konetta, jos epäilet sen vetokykyä, ohjautuvuutta tai tasapainoa. Renkaat voivat luistaa, vaikka pyörät olisi pysäytetty.
• Vältä käynnistämistä ja pysäyttämistä rinteessä.
• Vältä muuttamasta yhtäkkiä nopeutta tai suuntaa.
• Suorita käännökset hitaasti ja asteittain.
• Ole varovainen käyttäessäsi laitetta ruohonkeräimen tai muiden lisälaitteiden kanssa. Ne voivat vaikuttaa laitteen tasapainoon.

• Noudata valmistajan suositusta vedettävän varusteen painorajoituksen ja rinteessä vetämisen suhteen. Katso Varusteiden vetäminen.

• Varmista, ettei laitteen toiminta-alueella ole muita henkilöitä, etenkään lapsia.

VAARA

Ajoleikkuri voi katkaista raajoja.

• Pysäytä leikkuri lasten tai muiden henkilöiden läheisyydessä.
• Pidä lapset poissa leikkuualueelta ja vastuullisen vanhemman valvonnassa.
• Älä kuljeta laitteella matkustajia, varsinkaan lapsia, edes terä(t) pysäytettynä. Lapset voivat pudota ja loukkaantua vakavasti. He voivat myös haitata laitteen turvallista käyttöä. Laitteella kyyditetyt lapset saattavat tulla yhtäkkiä leikkuualueelle, koska he haluavat päästä taas kyytiin, ja he saattavat jäädä koneen alle joko eteen- tai taaksepäin ajettaessa.
• Ole erityisen huolellinen, kun lähestyt kuolleita kulmia, pensaita, puita tai muita kohteita, jotka saattavat peittää näkyvyyden.

Turvakytkinjärjestelmän testit

Laitteessa on toiminnan estävä turvakytkinjärjestelmä. Älä yritä ohittaa turvakytkimiä/-laitteita äläkä muuta niitä.

VAROITUS

Mikäli laite ei läpäise turvallisuustestiä, ei sitä pidä käyttää. Käänny valtuutetun jälleenmyyjän puoleen.

Testi 1 – Moottorin El pitäisi käynnistyä, jos

• voimanoton (PTO) kytkin on PÄÄLLÄ, TAI
- jarrupoljin EI ole täysin pohjassa (seisontajarru IRTI).

Testi 2 – Moottorin käynnistäminen ONNISTUU, jos

• PTO on kytketty IRTI JA
- jarrupoljin on täysin pohjassa (seisontajarru KYTKETTYNÄ).

Testi 3 – Moottorin TÄYTYY SAMMUA, jos

• käyttäjä nousee istuimeltaan PTO:n ollessa päällä TAI
• käyttäjä nousee istuimeltaan, kun jarrupoljin EI ole täysin pohjassa (seisontajarru IRTI).

Testi 4 – Leikkuuterän pysähtymisajan tarkastus

• Leikkuuterien ja leikkurin käyttöhihnan tulee pysähtyä kokonaan viiden sekunnin kuluessa PTO kytkimen kääntämisestä asentoon POIS PÄÄLTÄ.
• Jollei vetohihna pysähdy viiden sekunnin kuluessa, käänny valtuutetun jälleenmyyjän puoleen.

Testi 5 – Peruutusleikkuutoiminnon (RMO) tarkastus

• Moottorin on sammuttava, jos laitteella yritetään peruuttaa, kun PTO on kytketty PÄÄLLE, mutta RMO ei ole käytössä.
• RMO valon tulee syttyä, kun RMO on otettu käyttöön.

VAARA

Ruohon leikkaaminen peruuttamalla voi olla vaarallista ympärillä oleville. Jos käyttäjä ei ole valppaana lasten läsnäolosta, saattaa sattua vakavia onnettomuuksia. Peruutusleikkuutoimintoa (RMO) ei saa koskaan käyttää lasten läheisyydessä. Lapset ovat usein kiinnostuneita laitteesta ja leikkurin toiminnasta.

Moottori

Moottoriöljyn tarkistus ja lisäys

Käytä Briggs & Stratton ^® Warranty Certified -takuuöljyjä saadaksesi parhaan tuloksen. Muita korkealaatuisia puhdistavia öljyjä voidaan käyttää, jos ne luokitellaan ryhmiin SF, SG, SH, SJ tai korkeammalle. Älä käytä erikoislisääaineita.

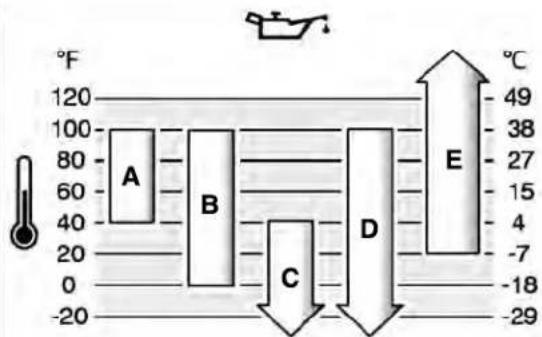

Moottoriöljyn oikea viskositeetti määräytyy ulkoilman lämpötilan perusteella. Valitse paras viskositeetti odotetun ulkoilman lämpötilan perusteella tästä taulukosta.

A	SAE 30 – Alle 40 °F:n (4 °C) lämpötiloissa SAE 30 -öljyn käyttö johtaa huonoon käynnistyvyyteen.
B	10W-30 – Yli 80 °F (27 °C) lämpötilassa 10W-30-öljyn kulutus saattaa lisääntyä. Tarkista öljyn määrä useammin.
C	5W-30
D	Synteettinen 5W-30
E	Vanguard® synteettinen 15W-50

*Alle 40 °F (4 °C) lämpötiloissa SAE 30 -öljyn käyttö johtaa huonoon käynnistyvyyteen.

**Yli 80 °F (27 °C) lämpötilassa 10W-30-öljyn kulutus saattaa lisääntyä.

Tarkista öljyn määrä useammin.

1. Aseta laite tasaiselle pinnalle kuvan 4 osoittamalla tavalla.
2. Sammuta moottori ja irrota avain.
3. Varmista, että öljyn täyttökohdan alue on puhdas.
4. Poista mittatikku (A, kuva 5). Poista jäljelle jäänyt öljy mittatikusta.
5. Asenna mittatikku paikalleen ja kiristä se.
6. Poista mittatikku uudelleen ja tarkista öljyn määrä. Varmista, että öljyä on mittatikun TÄYSI -merkin (B) yläreunassa.
7. Jos öljyn määrä on TÄYSI, laita mittatikku paikalleen ja kiristä se.
8. Jos öljyn määrä on ALHAINEN, lisää öljyä moottorin täyttöaukkoon (C). Älä täytä liikaa.
   Huomio: Älä lisää öljyä öljyn pikatyhjennystulpasta (jos varusteena).
9. Odota minuutti ja tarkista öljymäärä uudelleen.
10. Aseta mittatikku paikalleen ja kiristä se.

Öljynpaine

Jos öljynpaine laskee liikaa, painekytkin (jos sellainen on) joko pysäyttää moottorin tai aktivoi laitteessa olevan varoituksen. Jos näin tapahtuu, sammuta moottori ja tarkista öljyn määrä mittatikulla.

Jos öljyntaso on LISÄÄ -merkin alapuolella, lisää öljyä TÄYSI -merkkiin saakka. Käynnistä moottori ja tarkasta oikea öljyn paine ennen laitteen käytön jatkamista.

Jos öljyntaso on merkkien LISÄÄ ja TÄYSI välillä, ÄLÄ käynnistä moottoria. Tarkistuta öljynpaineongelma valtuutetussa huoltoliikkeessä.

Polttoainesuositukset

Polttoaineen on täytettävä seuraavat vaatimukset:

• Puhdas, tuore, lyijytön bensiini.
• Vähintään 87-oktaaninen / 87 AKI (91 RON). Korkean ilmanalan käyttöä koskevat ohjeet löytyvät jäljempänä.
• Enintään 10 % etanolia sisältävä bensiini hyväksytään polttoaineeksi.

HUOMAA Älä käytä bensiiniä, joka ei täytä näitä vaatimuksia, esim. E15 tai E85. Älä sekoita öljyä bensiiniin äläkä muuta moottoria muille polttoaineille. Hyväksymättömän polttoaineen käyttö vahingoittaa moottorin komponentteja, eikä takuu ei korvaa sitä.

Sekoita polttoaineeseen polttoaineen säilytysainetta suojaamaan polttoainejärjestelmää hartsin muodostumiselta. Katso Varastointi. Kaikki polttoaineet eivät ole samanlaisia. Polttoaineen toimittaja tai merkki tulee vaihtaa, jos moottorin käynnistyksessä tai toiminnassa esiintyy ongelmia. Tämä moottori on sertifioitu toimimaan bensiinillä. Kaasutinmoottoreiden pakokaasupäästöjen rajoitusjärjestelmä on EM (Engine Modifications, moottorin modifikaatiot). Elektronisella polttoaineen ruiskutuksella varustettujen moottoreiden pakokaasupäästöjen rajoitusjärjestelmät ovat ECM (Engine Control Module, moottorin ohjausmoduuli), MPI (Multi Port Injection, monipisteruiskutus) ja, mikäli sellainen on, O2S (Oxygen Sensor, happianturi).

Korkea ilmanala

Yli 1 524 metrin (5 000 jalan) korkeudessa on käytettävä vähintään 85-oktaanista/85 AKI (89 RON) polttoainetta.

Kaasutinmoottoreille on suoritettava korkean ilmanalan säätö suorituskyvyn ylläpitämiseksi. Käyttö ilman korkean ilmanalan säätöä heikentää suorituskykyä, lisää polttoaineen kulutusta sekä päästöjä. Saat Briggs & Strattonin valtuutetulta vähittäismyyjältä lisätietoja korkean paikan säädöistä. Korkean paikan sarjaa ei suositella käytettäväksi, mikäli moottoria käytetään alle 762 metrin (2 500 jalan) korkeudessa.

Elektronisella polttoaineen ruiskutusjärjestelmällä (EFI) varustetuille moottoreille ei tarvitse suorittaa korkean ilmanalan säätöä.

Polttoaineen lisääminen

VAROITUS

Polttoaine ja polttoainehöyryt ovat erittäin tulenarkoja ja räjähdysherkkiä. Käsittele polttoainetta erityisen varovasti. Näiden turvallisuutta koskevien ohjeiden noudattamatta jättäminen voi aiheuttaa tulipalon tai räjähdyksen, joka voi johtaa vakaviin palovammoihin tai kuolemaan.

Kun lisäät polttoainetta säiliöön

- Sammuta moottori ja anna sen jäähtyä vähintään kolmen minuutin ajan ennen bensiinisäiliön korkin avaamista.

- Sammuta savukkeet, sikarit, piiput sekä muut sytytyslähteet.

• Täytä tankki ulkona tai hyvin ilmastoidussa tilassa.

- Älä ylitäytä polttoainesäiliötä. Jotta polttoaine pääsisi laajenemaan, älä täytä polttoainesäiliön kaulan alareunaa korkeammalle.

- Suojaa polttoaine kipinöiltä, avotulelta, sytytysliekiltä, lämmöltä ja muilta sytytyslähteiltä.

- Tarkista polttoaineputket, säiliö, korkki ja liitokset murtumien ja vuotojen varalta. Vaihda tarvittaessa.

- Jos polttoainetta läikkyy koneelle, odota sen haihtumista, ennen kuin käynnistät moottorin. ÄLÄ luo muita sytytyslähteitä.

- Käytä ainoastaan hyväksyttyä polttoainesäiliötä.

1. Poista tarpeeton aines polttoainekorkin läheisyydestä.

2. Irrota polttoainesäiliön korkki (A, kuva 6).

3. Täytä polttoainesäiliö (B) polttoaineella. Polttoainetta El SAA lisätä polttoainesäiliön kaulan pohjan yläpuolelle (C).

4. Aseta korkki takaisin.

Moottorin käynnistys

VAROITUS

Polttoaine ja polttoainehöyryt ovat erittäin tulenarkoja ja räjähdysherkkiä.

Tulipalo tai räjähdys voi aiheuttaa vakavia palovammoja tai kuoleman.

Moottoria käynnistäessäsi:

- Varmista, että sytytystulppa, äänenvaimennin, polttoainekorkki ja ilmanpuhdistin (mikäli sellainen on) ovat paikoillaan ja kiinnitettyinä.

- Älä pyöritä moottoria sytytystulppa irrotettuna.

- Jos moottorissa on liikaa polttoainetta, aseta (mahdollinen) rikastin AUKI/AJO-asentoon, siirrä (mahdollinen) kaasu NOPEA-asentoon ja pyöritä moottoria, kunnes se käynnistyy.

VAROITUS

Moottorit tuottavat häkää, joka on hajuton ja väritön myrkkykaasu.

Häkä voi hengitettynä aiheuttaa pahoinvointia, pyörtymisen tai jopa kuoleman.

Tulipalo tai räjähdys voi aiheuttaa vakavia palovammoja tai kuoleman.

- Käynnistä ja käytä moottoria ulkona. - Älä käynnistä tai käytä moottoria sisätiloissa, edes pitämällä ovia ja ikkunoita auki.

1. Tarkasta öljiv. Katso Moottoriöljyn tarkistus ja lisäys.

2. Varmista, että laitteen kaikki ohjauslaitteet ovat pois päältä.

3. Istu penkille ja nosta säätövipua YLÖSPÄIN lukitaksesi istuimen paikalleen.

4. Kytke seisontajarrun säädin. Paina jarrupoljinta, vedä seisontajarrun säädin YLÖS ja vapauta jarrupoljin.

5. Kytke PTO kytkin pois päältä painamalla se sisään.

6. Siirrä kaasu-/rikastinvipu RIKASTIN-asentoon (jos sellaista on).

7. Paina käynnistyspainiketta kaksi kertaa ja pidä sitä alhaalla, kunnes moottori käynnistyy.

8. Kun moottori käynnistyy, siirrä moottorin kaasu-/rikastinvipu puoliväliin. Laita moottori käyntiin vähintään 30 sekunniksi. Tämä lämmittää moottoria.

9. Siirrä kaasu-/rikastinvipu NOPEA-asentoon.

Hätätilanteessa moottori PYSÄYTETÄÄN painamalla käynnistys-/pysäytyspainiketta kerran. Katso moottorin normaali sammutus kohdasta Traktorin pysäyttäminen ja moottorin sammuttaminen.

Huomio: Jollei moottori käynnisty usean yrityksen jälkeen, ota yhteyttä valtuutettuun jälleenmyyjään.

Traktorin pysäyttäminen ja moottorin sammuttaminen

VAROITUS

Polttoaine ja polttoainehöyryt ovat erittäin tulenarkoja ja räjähdysherkkiä.

Tulipalo tai räjähdys voi aiheuttaa vakavia palovammoja tai kuoleman.

- Älä sammuta moottoria käyttämällä rikastinta.

1. Vapauttamalla maanopeuspolkimet (M, kuva 3) kone palaa VAPAA-asentoon.
2. Kytke irti PTO kytkin (D) ja odota, että kaikki liikkuvat osat pysähtyvät.

3. Siirrä kaasuvipu (J) (tai kaasu-/rikastinvipu) asentoon HIDAS ja käännä virtalukko (C) OFF-asentoon.

4. Poista avain.

5. Kytke seisontajarru (H). Paina jarrupoljinta (R), vedä seisontajarrun säädin YLÖS ja vapauta jarrupoljin.

Hätätilanteessa moottori sammutetaan kääntämällä virtalukko SAMMUTUS-asentoon.

Traktorin käyttö

1. Istu istuimella ja säädä istuin niin, että yllät mukavasti kaikkiin hallintalaitteisiin. Katso Toiminnot ja hallintalaitteet.

2. Kytke seisontajarrun säädin :

a. Paina jarrupoljin kokonaan alas.
b. Vedä seisontajarru YLÖS.
c. Vapauta jarrupoljin.

1. Varmista, että PTO kytkin on irrotettu.
2. Käynnistä moottori. Katso Moottorin käynnistys.
3. Vapauta seisontajarru:

a. Paina jarrupoljin kokonaan ALAS.
b. Paina seisontajarrun säädin ALAS.
c. Vapauta jarrupoljin.

1. Eteenpäin ajetaan painamalla nopeuden säätöpoljinta alaspäin. Polkimen vapauttaminen pysäyttää ajon.
   Huomio: Mitä alemmas poljinta painetaan, sitä nopeammin traktori kulkee.
2. Traktori pysäytetään vapauttamalla nopeudensäätöpolkimet, kytkemällä seisontajarru ja sammuttamalla moottori. Katso Traktorin pysäyttäminen ja moottorin sammuttaminen.

Ruohonleikkuu

Tämä laite voi katkoa raajoja ja singota esineitä. Seuraavien turvaohjeiden noudattamatta jättäminen voi johtaa vakavaan loukkaantumiseen tai kuolemaan.

• Käytä konetta ainoastaan päivänvalossa tai voimakkaassa keinovalossa.
• Vältä koloja, uria, törmäyksiä, kiviä ja muita piileviä vaaroja. Laite saattaa kaatua epätasaisessa maastossa, ja käyttäjä saattaa menettää tasapainonsa tai pidon.
• Älä suuntaa poistoputken materiaalia ketään kohti. Vältä suuntaamasta poistomateriaalia seinää tai muuta estettä kohti, sillä materiaali saattaa kimmota takaisin kohti käyttäjää.
• Pysäytä terä(t) ylittäessäsi sorapintaisia kohteita.

• Älä jätä laitetta valvomatta, kun kone on päällä. Pysäköi laite aina tasaiselle maalle. Irrota lisälaite, kytke seisontajarru, sammuta moottori ja irrota käynnistysavain.

• Kytke seisontajarru. (B, kuva 3).

• Varmista, että PTO kytkin (D) on irrotettu.

• Käynnistä moottori. Katso Moottorin käynnistys.

• Siirrä kaasuvipu (I) NOPEA-asentoon.

• Käynnistä leikkuuterät kytkemällä PTO.
• Käytä sähköistä leikkuukorkeuden säädintä (T) leikkuukorkeuden säätämiseen halutulle tasolle. Katso Leikkurin leikkuukorkeuden säätö.
• Vapauta seisontajarru ja aloita leikkaus.
• Kun lopetat leikkauksen, kytki PTO irti.
• SAMMUTA moottori. Katso Traktorin pysäyttäminen ja moottorin sammuttaminen.

VAROITUS

Moottori sammuu, jos peruutuksen maanopeuden säätöpoljinta painetaan, jos PTO on kytkettynä, mutta RMO ei ole aktivoitu. Käyttäjän on aina kytkettävä PTO irti ennen ajoa teillä, poluilla tai alueella, jossa saattaa liikkua muita ajoneuvoja. Vedon yhtäkkinen keskeytyminen voi aiheuttaa vaaratilanteen.

Leikkuukorkeuden säätäminen

Leikkurin nostovipu (N, kuva 3) laskee kannen leikkuuasentoon tai nostaa kannen kuljetusasentoon.

Leikkuriosan laskeminen:

1. Vedä leikkurin nostovipua hieman taaksepäin.
2. Työnnä se vasemmalle.
3. Siirrä se alas.

Leikkuriosan nostaminen:

1. Vedä leikkurin nostovipu ylös.
2. Lukitse se oikealla olevaan loveen.
   Huomio: Leikkausta ei saa suorittaa kuljetusasennossa.

Sähköisellä leikkuukorkeuden säätökytkimellä (T) säädetään leikkurin leikkuukorkeutta. Sähköinen kytkin säätää leikkuukorkeuden välille 1,5–3,5 tuumaa (2,5–8,89 cm). Katso Tekniset tiedot -osiosta leikkuukorkeutta koskevat tiedot.

Keräimen tyhjennys

1. Pidennä ruohonkeräimen vipua ja kierrä sitä eteenpäin, kunnes keräimen asennelma aukeaa kokonaan pohjasta. Katso kuva 7.
2. Tyhjennä ruohosäiliö ruohosta.
3. Aja traktoria hiukan eteenpäin.
4. Kierrä ruohonkeräimen asennelma takaisin kiinni.

Peruutusleikkuutoiminto (RMO)

VAARA

Ruohon leikkaaminen peruuttamalla voi olla vaarallista ympärillä oleville. Jos käyttäjä ei ole valppaana lasten läsnäolosta, saattaa sattua vakavia onnettomuuksia. Lapset ovat usein kiinnostuneita laitteesta ja leikkurin toiminnasta. Älä koskaan oleta, että lapset pysyvät siinä, missä viimeksi näit heidät.

• Pidä lapset poissa leikkuualueelta ja vastuullisen vanhemman valvonnassa.
• Älä kuljeta laitteella matkustajia, varsinkaan lapsia, edes terä(t) pysäytettynä. Lapset voivat pudota ja loukkaantua vakavasti. He voivat myös haitata laitteen turvallista käyttöä. Laitteella kyyditetyt lapset saattavat tulla yhtäkkiä leikkuualueelle, koska he haluavat päästä taas kyytiin, ja he saattavat jäädä koneen alle joko eteen- tai taaksepäin ajettaessa.
• Älä leikkaa peruuttamalla, ellei se ole ehdottoman välttämätöntä. Katso aina maahan ja taaksesi ennen kuin ryhdyt peruuttamaan ja koko peruutuksen ajan.
• Jos laite leikkaa peruuttaen ilman että peruutusleikkuutoiminto on kytketty päälle, ota yhteyttä valtuutettuun jälleenmyyjään välittömästi.

Peruutusleikkuutoiminta (RMO) sallii käyttäjän leikata peruuttamalla.

Kytke:

1. Kytke voimanoton (PTO) (D, kuva 3).
2. Käännä peruutusleikkuutoiminnon (RMO) avain (A) PÄÄLLE.
3. LED-valo syttyy.
4. Käyttäjä leikkaa nyt peruuttaessaan.

Huomio: Avain täytyy poistaa, jos RMO käyttöä halutaan rajoittaa.

Huolto

Huoltoaikataulu

AJO- JA LEIKKURIOSAT

8 tunnin välein tai päivittäin

AJO- JA LEIKKURIOSAT

Tarkasta turvakytkinjärjestelmä

Poista ei-toivottu materiaali traktorista, leikkuukannesta ja moottoritilasta.

25 käyttötunnin välein tai vuosittain*

Tarkasta rengaspaineet

Tarkasta leikkuuterän pysähtymisaika

Tarkista, etteivät traktorin ja leikkurin kiinnitysosat ole löysällä

50 käyttötunnin välein tai vuosittain*

Puhdista akku ja kaapelit

Tarkista traktorin jarrut

Ota yhteyttä valtuutettuun Briggs & Stratton -huoltoon vuosittain

Voitele ajo- ja leikkuriosat

Leikkuuterien tarkastus**

*Riippuen siitä, kumpi raja saavutetaan ensin.

**Leikkuuterät tulee tarkastaa useammin sellaisilla seuduilla, joilla maaperä on hiekkaista ja pölyä on paljon.

MOOTTORI

5 ensimmäisen käyttötunnin jälkeen

Vaihda moottoriöljy

8 tunnin välein tai päivittäin

Tarkasta moottoriöljy taso.

25 käyttötunnin välein tai vuosittain*

Puhdista ilmanpuhdistin ja esipuhdistin**

50 käyttötunnin välein tai vuosittain*

Vaihda moottoriöljy

Vaihda öljynsuodatin

Vuosittain

Vaihda ilmanpuhdistin

Vaihda esipuhdistin

Ole yhteydessä laitteen myyntiliikkeeseen vuosittain ja pyydä

Tarkasta äänenvaimennin ja kipinäsuoja

Vaihda sytytystulpat

Vaihda polttoainesuodatin

Puhdista jäähdytysjärjestelmä

*Riippuen siitä, kumpi raja saavutetaan ensin

**Puhdista useammin pölyisissä olosuhteissa tai jos ilmassa on hiukkasia.

Rengaspaineiden tarkastus

Oikeanlainen veto ja paras leikkaustulos saadaan, kun renkaiden paine on 12–14 psi (0,82–0,96 bar). Katso Rengaspaineiden tarkastus Huoltoaikataulusta. Katso myös Rengaspaine kohdasta Tekniset tiedot.

Huomio: Rengaspaine voi erota hieman renkaiden sivuissa olevasta "Enimmäispaine" -merkinnästä.

Akun kunnossapito

VAROITUS

Kun irrotat tai asennat akkukaapeleita, irrota miinuskaapeli ENSIMMÄISENÄ ja kytke se takaisin VIIMEISENÄ. Jollet toimi tässä järjestyksessä, plusnapaan voi tulla oikosulku rungosta työkalun välityksellä.

Akun ja kaapeleiden puhdistus

1. Irrota MIINUSKAAPELIT (musta) ensin.
2. Irrota PLUSKAAPELIT (punainen) viimeiseksi.
3. Irrota akku kuvan 8 osoittamalla tavalla.
4. Puhdista akun pinta ruokasoodalla ja vedellä.
5. Puhdista akun navat ja kaapeleiden päät metalliharjalla ja akun napojen puhdistusaineella, kunnes ne kiiltävät.
6. Voitele akkunavat vaseliinilla tai sähköä johtamattomalla rasvalla.
7. Asenna akku.
8. Kytke PLUSKAAPELIT (punainen) ensin.
9. Kytke MIINUSKAAPELIT (musta) viimeiseksi.

Akun lataus

VAROITUS

Pidä avotuli ja kipinät kaukana akusta. Akusta vapautuvat kaasut ovat erittäin räjähdysarkoja. Huolehdi ilmanvaihdosta akun latauksen aikana.

Jos akussa ei ole virtaa tai virta ei riitä moottorin käynnistämiseen, syynä saattaa olla vika latausjärjestelmässä tai muussa sähköjärjestelmän komponentissa. Jos et ole varma ongelman syystä, ota yhteyttä paikalliseen jälleenmyyjääsi. Jos akku on vaihdettava, katso ohjeet kohdasta Akun ja kaapeleiden puhdistus.

Akkua ladattaessa on noudatettava akkulaturin valmistajan ohjeita sekä tämän kirjan turvallisuussääntöihin sisältyviä varoituksia. Lataa akku täyteen. Älä lataa akkua yli 10 A:n virralla.

Leikkuuterän pysähtymisaika

VAROITUS

Jos leikkuuterä ei pysähdy kokonaan 5 sekunnin kuluessa, kytkintä on säädettävä. Älä käytä konetta ennen kuin Briggs & Strattonin valtuuttama huoltoliike on säätänyt sen asianmukaisesti.

Leikkuuterien ja leikkurin vetohihnan tulee pysähtyä viiden sekunnin kuluessa voimanoton (PTO) kytkimen laittamisesta pois päältä. Jos leikkurin vetohihna ei pysähdy viiden sekunnin kuluessa, käänny Briggs & Strattonin valtuuttaman huoltoliikkeen puoleen.

Vaihda moottoriöljy

1. Aseta ruohonleikkuri tasaiselle alustalle. Katso kuvaa 1.

2. Sammuta moottori ja poista käynnistysavain tai avain.

3. Puhdista öljyn täyttöaukon ja öljynsuodattimen ympäristö.
4. Irrota mittatikku (B) ja aseta se puhtaalle kankaalle.
5. Irrota öljyn tyhjennysletku (A, kuva 9).
6. Irrota korkki (B kuva 9) varovasti ja laske letku johonkin hyväksyttyyn säiliöön (C).
7. Kun öljy on valunut, sulje korkki tiukasti ja kiinnitä sitten letku moottorin kylkeen.
8. Poista öljynsuodatin (B, kuva 10) ja hävitä se.
9. Voitele öljynsuodattimen tiiviste (A) kevyesti puhtaalla öljyllä.
10. Asenna öljynsuodatin käsin paikalleen, kunnes tiiviste koskettaa öljynsuodattimen sovitinta (C). Kiristä suodatinta sitten 1/2–3/4 kierrosta.
11. Lisää öljyä. Katso luku Moottoriöljyn tarkistus ja lisäys.

Ilmansuodatinyksikkö (esisuodattimella varustettu patruuna)

VAROITUS

Älä koskaan käynnistä tai käytä moottoria, kun ilmanpuhdistinyksikkö tai puhdistinelementti on irrotettu, sillä se aiheuttaa tulipalon vaaran.

HUOMAA

Älä käytä suodattimen puhdistamiseen paineilmaa tai liuottimia. Paineilma voi vahingoittaa suodatinta ja liuottimet sulattavat sen.

1. Irrota kiinnittimet (A, kuva 11) ja irrota kansi (B).
2. Irrota ilmanpuhdistimen asennelma (C) ja pura se.
3. Puhdista kaikki mahdolliset roskat, jotta ne eivät joutuisi kaasuttimen kurkkuun (D).
4. Irrota esisuodatin ilmanpuhdistimesta.
5. Irrota roskat napauttamalla ilmanpuhdistinta varovasti kovaa pintaa vasten. Jos ilmansuodatin on erityisen likainen, vaihda se uuteen.
6. Pese esipuhdistin nestemäisellä pesuaineella ja vedellä. Anna sen kuivua perusteellisesti. Älä voitele esipuhdistinta.
7. Asenna kuiva esipuhdistin ilmansuodattimeen.
8. Asenna ilmansuodattimen asennelma.
9. Asenna kansi paikalleen ja lukitse kiinnittimillä.

Tarkista tulpat

VAROITUS

Tahaton kipinöinti voi sytyttää tulipalon tai aiheuttaa sähköiskun.

Tahaton käynnistyminen voi johtaa raajan tarttumiseen, katkeamiseen tai repeämiseen.

Kun testaat toimivuutta:

• Käytä hyväksyttyä sytytystulpan testeriä.
• Älä tarkista kipinöintiä sytytystulpan ollessa irti.

HUOMAA

Sytytystulpilla on erilaisia lämpötila-alueita. On tärkeää, että käytät oikean tyyppistä sytytystulppaa, sillä muuten moottori voi vahingoittua. Korvaa sytytystulppa samantyyppisellä tai vastaavalla.

Sytytystulpan puhdistus

Puhdista sytytystulppa metalliharjalla ja vahvalla veitsellä. Hankaavia aineita El saa käyttää.

Sytytystulpan välyksen tarkistus

Tarkista elektrodien välinen välys sytytystulpan rakotulkilla (A, kuva 12). Kun välys on oikea, rakotulkki vastustaa hieman sitä vedettäessä raon läpi.

Sytytystulppien kärkiväliä säädetään käyttämällä kärkivälin mittauslaitetta ja taivuttamalla kaarevaa elektrodia varovasti. Pidä huolta siitä, ettet koske keskielektrodiin tai posliiniosaan.

Sytytystulpan asentaminen

Kiristä sytytystulppa käsin ja kiristä se sitten ruuviavaimella kuvan 13 osoittamalla tavalla.

• 180 tuuman-lbs (20 Nm) TAI
- Puoli kierrosta, jos asennat uudelleen alkuperäisen sytytystulpan. Neljänneskierros, jos asennat uuden sytytystulpan.

Traktorin työntäminen käsin

1. Kytke voimanoton (PTO) kytkin pois (D, kuva 3).
2. SAMMUTA moottori.
3. Vedä vipu laitteen etuosaa kohti ja lukitse painamalla alaspäin. Jos kyseessä on takajousitettu (A) tai kiinteäkehikkoinen traktori (B), katso kuvaa 14. Nyt traktoria voi työntää käsin.

VAROITUS

Leikkurin hinaaminen saattaa vahingoittaa voimansiirtoa. Älä työnnä tai vedä tätä laitetta toisella ajoneuvolla. Voimansiirron vapautusvipua ei saa käyttää moottorin ollessa käynnissä.

Varusteiden vetäminen

1. Ennen laitteen vetämistä varmista, että vetotanko on tarkoitettu vetämiseen.

2. Kiinnitä vedettävä varuste AINOASTAAN vetokohtaan.

3. Noudata valmistajan antamia painorajoituksia ja rinteessä vetämistä koskevia suosituksia (jäljempänä).
4. Kokonaispaino (perävaunu ja kuorma) 400 lb (181,4 kg).
5. Enintään 20 lb (9,1 kg) ylös- tai alaspäin aisalla.

6. Siirry rinteessä 10^ -rajasta 5^ -rajaan.

7. ÄLÄ anna lasten äläkä muidenkaan oleskella vedettävässä varusteessa.

8. Vedettävän varusteen paino voi rinteessä aiheuttaa pyörien pidon irtoamisen ja hallinnan menetyksen.
9. ÄLÄ vaihda vapaalle alamäessä.

Leikkuukannen puhdistaminen (jos sellainen on)

Huomio:

Käytä pesuliitäntää (C, kuva 15) ruohonleikkurin alapuolen puhdistamiseksi.

1. Aseta ruohonleikkuri tasaiselle vaakatasoiselle alustalle.
2. Kiinnitä pikaliitin (A, kuva 15) puutarhaletkuun (B) ja kytke se ruohonleikkurin päällä olevaan pesuliitäntään (C).
3. Kytke vedentulo PÄÄLLE.
4. Käynnistä moottori.
5. Aseta leikkuukorkeus korkeimpaan asentoon.
6. Kytke voimanoton (PTO) kytkin päälle käynnistääksesi leikkurin terät. Terien pyöriminen ja juokseva vesi puhdistavat leikkuukannen alapuolen.
7. Kytke voimanoton kytkin pois päältä ja sammuta moottori.
8. Kytke vedentulo POIS päältä.
9. Irrota puutarhaletku kytkemällä se irti pesuliitännän pikaliittimestä (C).

Varastointi

VAROITUS

Älä koskaan säilytä laitetta (jossa on polttoainetta) suljetussa tilassa, jossa ei ole ilmanvaihtoa. Polttoainehöyryt voivat kulkeutua sytytyslähteeseen (uuniin, lämmityskattilan tms.) ja aiheuttaa räjähdyksen.

- Älä varastoi lämmityskattilan, uunin, vedenlämmittimen tai muun kipinän aikaansaavan laitteen läheisyyteen, sillä ne voivat sytyttää polttoaineen höyrystyvät kaasut.

Laitteisto

Kytke voimanotto (PTO) POIS päältä ja kytke seisontajarru. Poista käynnistysavain. Anna koneen jäähtyä.

Jos irrotat akun, akun käyttöikä pitenee. Varmista, että akku on viileässä ja kuivassa paikassa ja säilytä sitä täyteen ladattuna. Jos akku jätetään laitteeseen, irrota miinuskaapeli.

Polttoainejärjestelmä

Polttoaine saattaa vanhentua, jos sitä säilytetään polttoainesäiliössä yli 30 päivää. Aina kun lisäät säiliöön polttoainetta, lisää polttoaineeseen polttoaineen lisäainetta valmistajan ohjeiden mukaan. Lisäaine pitää polttoaineen tuoreena ja vähentää polttoaineesta tai polttoainejärjestelmän kontaminaatiosta johtuvia ongelmia.

Polttoainetta ei tarvitse tyhjentää moottorista, kun polttoaineen lisäainetta on lisätty ohjeiden mukaan. Ennen varastointia kytke moottori PÄÄLLE kahden

minuutin ajaksi käyttääksesi polttoainetta ja lisäainetta polttoainejärjestelmän läpi.

Ennen laitteen käynnistämistä varastoinnin jälkeen:

• Tarkasta kaikkien nesteiden määrät. Tarkasta kaikki huoltokohteet.
• Tee kaikki tässä ohjekirjassa suositellut tarkastukset ja työvaiheet.
• Varmista, että moottori on lämmin ennen käyttöä.

Vianmääritys

VAROITUS

Traktoria tai ruohonleikkuria saa huoltaa ainoastaan moottorin ollessa pysähdyksissä ja seisontajarrun ollessa kytkettynä. Tällä vältetään vakavat loukkaantumiset.

Poista virta-avain aina ennen huollon aloittamista, irrota sytytystulpan johto ja kiinnitä se kauaksi sytytystulpasta, jottei moottori vahingossakaan käynnistyisi.

Ruohonleikkurin vianmääritys

ONGELMA TARKASTA RATKAISU
Moottori ei pyöri käynnistettäessä.	Jarrupoljin ei ole painettuna alas. Paina jarrupoljin kokonaan alas.
	Polttoainesäiliö tyhjä. Jos moottori on kuuma, annasen jäähtyä ja täytäsitten polttoainesäiliö.
	PTO kytkin on asetettu PÄÄLLÄ-asentoon. Käännä	PTO kytkin POIS-asentoon.
	Vakionopeuden säädin on käytössä. Siirrä vakionopeuden säätimen nuppiNEUTRAALI / POIS PÄÄLTÄ -asentoon.
	Moottori tulvii. Kytke rikastin pois päältä.
	Akun navat tarvitsevat puhdistusta. Katso Akun ja kaapeleiden puhdistus.
	Akku on tyhjä tai epäkuntoinen. Lataa tai vaihda akku.
	Johdotus löysällä tai polikki. Tarkasta johdotus silmämääräisesti. Jos johdotovat kuluneet tai katkenneet, käänny valtuutetunhuoltoliikkeen puoleen.
Moottori käynnistyy huonosti tai käy epätasaisesti.	Polttoaineseos on liian rikas. Puhdista ilmansuodatin.
	Matala öljytaso. Tarkasta öljy ja lisää tarpeen mukaan. Moottori nakuttaa.
	Öljyn luokitus on väärä. Katso kohta Moottorin käynnistäminen jasammuttaminen.
Korkea öljynkulutus.	Öljyn luokitus on väärä. Katso kohta Moottorin käynnistäminen jasammuttaminen.
	Kampikammiossa on liikaa öljyä. Valuta jäljelle jäävä öljy pois.
Pakokaasu on mustaa.	Ilmansuodatin on likainen.	Katso kohta Ilmanpuhdistimen huolto.
	Rikastin on kiinni.	Avaa rikastin.
Moottori käy mutta ruohonleikkuri ei liiku.	Nopeutta säätäviä polkimia ei ole painettu alas.	Paina nopeutta säätävät polkimet alas.
	Voimansiirron vapautusvipu PUSH-asennossa.	Siirrä voimansiirron vapautusvipu AJO-asentoon.
	Seisontajarru on kytketlynä.	Irrota seisontajarru.
Ruohonleikkuria on hankala ohjata tai käsitellä.	Renkaiden paine on väärä.	Katso kohta Rengaspaineiden tarkistus.

Huomio: Muissa ongelmissa on otettava yhteyttä valtuutettuun huoltoliikkeeseen.

Leikkuriosan vianmääritys

ONGELMA TARKASTA RATKAISU
Leikkuutulos on epätasainen.	Ruohonleikkurin renkaat on täytetty väärin.	Katso kohta Rengaspaineiden tarkistus.
Leikkuutulos vaikuttaa karkealta.	Moottorin nopeus on säädetty liian hitaalle.	Säädä kaasu NOPEA-asentoon.
	Liikkumisnopeus on säädetty liian nopealle.	Hidasta.
Moottori sammuu helposti leikkurin pyöriessä.	Moottorin nopeus on säädetty liian hitaalle.	Säädä kaasu NOPEA-asentoon.
	Liikkumisnopeus on säädetty liian nopealle.	Hidasta.
	Ilmanpuhdistin on likainen tai tukossa.	Katso kohta Ilmanpuhdistimen huolto.
	Leikkuukorkeus on liian matala.	Leikkaa pitkä ruoho maksimileikkuukorkeudella ensimmäisellä ajokerralla.
	Moottori ei ole lämmennyt käyttölämpötilaan.	Pidä moottori käynnissä useita minuutteja, jotta se lämpenisi.
	Ruoho on liian korkeaa.	Käynnistä leikkuri esteettömällä alueella.
Moottori KÄYNNISTYY ja laite liikkuu, mutta leikkuri ei leikkaa.	Voimanottoa (PTO) ei ole kytketty.	Kytke voimanotto.

Huomio: Muissa ongelmissa on otettava yhteyttä valtuutettuun huoltoliikkeeseen.

Not for Reproduct

Tekniset tiedot

Taulukko teknisistä tiedoista

Tämän ruohonleikkurin sytytystulpallinen sytytysjärjestelmä noudattaa Kanadan ICE-002-standardia.

Malli: 400000 - EXi Series™

Iskutilavuus 40.03 ci (656 cc)

Männän halkaisija 2.970 tuuman (75,43 mm)

Iskun pituus 2.890 tuuman (73,41 mm)

Öljytilavuus 62 - 64 oz (1,8 - 1,9 l)

Sytytystulpan kärkiväli .030 tuuman (,76 mm)

Sytytystulpan kiristysmomentti 180 lb-tuuman (20 Nm)

Sytytyspuolan ilmaväli .008 - .012 tuuman (,20 - ,30 mm)

Imuventtiilin välys .004 - .006 tuuman (,10 - ,15 mm)

Pakoventtiilin välys .004 - .006 tuuman (,10 - ,15 mm)

Malli: 440000 - PXi Series™

Iskutilavuus 44.18 ci (724 cc)

Männän halkaisija 3.120 tuuman (79,24 mm)

Iskun pituus 2.890 tuuman (73,41 mm)

Öljytilavuus 62 - 64 oz (1,8 - 1,9 l)

Sytytystulpan kärkiväli .030 tuuman (,76 mm)

Sytytystulpan kiristysmomentti 180 lb-tuuman (20 Nm)

Sytytyspuolan ilmaväli .008 - .012 tuuman (,20 - ,30 mm)

Imuventtiilin välys .004 - .006 tuuman (,10 - ,15 mm)

Pakoventtiilin välys .004 - .006 tuuman (,10 - ,15 mm)

Kohde

VOIMANSIIRROT
Tyyppi Tuff Torq® k-46
Vetopää Hydrostatic
Malli k-46
Hydraulineste 10W-30 Premium Engine Oil
LEIKKUUKANNET
Leikkuualan leveys 38 tuuman (96,5 cm), 42 tuuman (106,7 cm)
Terien lukumäärä 2
Taso Ulossyöttö sivulle
Leikkuukorkeus 1.5 - 3.5 tuuman (3,8 - 8,9 cm)
RUNKO
Polttoainesäiliön tilavuus	2.97 gal (11,25 l)
Renkaiden koko, edessä	15 x 6,0
Rengaspaine, edessä	14 psi (0,96 bar)
Renkaiden koko, takana	20 x 8,0
Renkaiden koko, takana	22 x 9,5
Rengaspaine, takana	10 psi (0,68 bar)

Tehoarvot: Bruttoteholuokitus yksittäisille

bensiinimoottorimalleille on merkitty pienten moottorien tehon ja vääntömomentin luokittelua koskevan SAE-standardin (Society of Automotive Engineers) J1940 (Small Engine Power & Torque Rating Procedure) mukaan, ja se on mitoitettu SAE J1995:n mukaisesti. Vääntömomenttiarvot on saatu käyntinopeudella 2 600 r/min, jos moottorin käyntinopeus on mainittu tarrassa, ja muussa

tapauksessa käyntinopeudella 3 060 r/min; hevosvoima-arvot käyntinopeudella 3 600 r/min. Bruttotehokäyrät ovat nähtävissä sivustolla www.BRIGGSandSTRATTON.COM. Nettotehoarvot on mitattu pakoputki ja ilmanpuhdistin asennettuina, mutta bruttotehoarvot mitataan ilman näitä oheislaitteita. Moottorin todellinen bruttoteho on nettotehoa suurempi, ja siihen vaikuttavat mm. ympäristön käyttöolosuhteet ja moottorikohtaiset vaihtelut.

Koska moottoreita asennetaan hyvin erilaisiin laitteisiin, bensiinimoottori ei välttämättä saavuta sille arvioitua bruttotehoa yksittäisessä moottoroidussa laitteessa. Tämä ero johtuu monista eri tekijöistä, esimerkiksi moottorin osien erilaisuudesta (ilmanpuhdistin, pakoputki, lataus, jäähdytys, kaasutin, polttoainepumppu, jne.), käyttörajoituksista, ympäristön käyttöolosuhteista (lämpötila, kosteus, korkeus) ja moottorien yksilöllisestä vaihtelusta. Valmistus- ja kapasiteettirajoitusten vuoksi Briggs & Stratton voi vaihtaa moottorin saman sarjan tehokkaampaan versioon.

Table des matières:
