BRUKSANVISNING MRD210 MURRAY

Betjeningsområde....27

a. Tryk helt NED på bremsepedalen.
b. Tryk NED på parkeringsbremsen.
c. Slip bremsepedalen.

Innehållsförteckning:

Kontaktuppgifter till vårt Europa-kontor.... 212

Europeiska unionen (EU) steg V (5): Koldioxidvärden (CO2)....212

Intygande om överensstämmelse...... 212

Förarens säkerhet....212

Vägledning för mätning av lutning....212

Säkerhetssymboler och signalord.... 212

Säkerhetssymboler och innebörd....213

Säkerhetsmeddelanden....214

Säkerhetsdekaler....214

Säkerhetsdekal för batteri.... 215

Funktioner och reglage.... 215

Reglagesymboler och deras innebörd....215

Elektronisk instrumentpanel.... 216

Drift.... 217

Arbetsområde.... 217

Test av säkerhetslässystemet.... 218

Motor....218

Manövrering av traktorn.... 220

Underhåll....222

Underhållsschema.... 222

Kontroll av däcktryck.... 222

Batteriunderhåll....222

Kontroll av stopptiden för klippbladen.... 223

Byta motorolja....223

Luftfilterenhet (kassett med förrenare).... 223

Kontrollera tändstiften....223

Förflytta traktorn för hand....223

Bogserad utrustning.... 224

Rengör klippaggregatet (om sådant finns).... 224

Förvaring....224

Felsökning.... 225

Felsöka åkgräsklipparen....225

Felsökning av åkgräsklipparen....225

Specifikationer....226

Specifikationstabell.... 226

Produkter som omfattas av denna bruksanvisning

Denna bruksanvisning gäller för följande produkter:

2691686-00, 2691686-01, 2691687-00, 2691687-01, 2691688-00, 2691688-01, 2691704-00, 2691704-01, 2691705-00, 2691705-01, 2691706-00, 2691706-01, 2691716-00, 2691717-00.

Allmän information

För ytterligare information, se Kundens kontaktvägledning som medföljer enheten.

Bilderna i detta dokument återger exempel. Din maskin kan avvika från bilder som visas. VÄNSTER och HÖGER avser riktningar sett i förarens körställning.

Användningen av Viktigt och Anm i texten visar förtydliganden, undantag eller alternativ till angivna procedurer.

Översättning av detta dokument till andra språk är gjord utifrån det engelska originalet.

Återvinn allt förpackningsmaterial, använd olja och batterier enligt gällande bestämmelser.

Kontaktuppgifter till vårt Europa-kontor

Vid frågor om utsläpp i Europa, kontakta vårt Europa-kontor på adressen:

Max-Born-Straße 2, 68519 Viernheim, Tyskland.

Europeiska unionen (EU) steg V (5): Koldioxidvärden (CO₂)

Koldioxidvärden för Briggs & Stratton ^® typgodkända motorer för EU kan erhållas genom att CO2 anges i sökfönstret på BriggsandStratton.com.

Intygande om överensstämmelse

Denna produkt uppfyller alla relevanta bestämmelser och direktiv. Information återfinns i produktens specifika intygande om överensstämmelse (DOC) som ingår i medföljande dokumentation till produkten.

Förarens säkerhet

Spara instruktionerna för framtida referens. Denna bruksanvisning innehåller säkerhetsinformation för att

uppmärksamma på de faror och risker som kan uppstå med maskinen och hur man undviker dem. Den innehåller även viktiga instruktioner som måste följas före den första användningen, normal användning och vid underhåll.

Den här produkten är utformad för och avsedd att användas för att klippa väl underhållna gräsmattor och är inte avsedd för andra ändamål.

Det är viktigt att du läser och förstår anvisningarna innan du försöker starta eller använda utrustningen.

Se till att du är bekant med reglagen och korrekt användning av produkten.

Lär dig hur du stannar enheten och hur man snabbt kopplar ur reglagen.

Vägledning för mätning av lutning

Mätning av gräsmattans lutning med en mobiltelefon eller ett vinkelmätningsverktyg:

Kör inte på sluttningar som lutar mer än 10° grader.

1. Använd ett minst två (2) fot långt rakt föremål (A, bild 1). En 2x4 rak bräda eller metallstång fungerar bra.
2. Vinkelmätningsverktyg.

a. Använd din mobiltelefon: Många mobiltelefoner (B, Bild 1) har en lutningsmätare (virtuellt vattenpass) som en app med en kompasssymbol. Sök annars upp en lutningsmätare-app i en app-butik.
b. Använd vinkelmätningsverktyg:

Vinkelmätningsverktyg (C och D, Bild 1) finns i lokala verktygsbutiker eller i webbutiker (kallas även lutningsmätare, protraktor, vinkelmätare eller vinkeltolk). Vred (C) eller digital typ (D) kan användas, medan andra eventuellt inte fungerar. Läs och följ bruksanvisningen för vinkelmätverktyget.

1. Sätt det (minst) två (2) fot långa raka föremålet längs den brantaste delen av gräsmattan. Sätt föremålet i lutningens riktning.
2. Lägg mobiltelefonen eller vinkelmätningsverktyget på den raka kanten och avläs vinkeln i grader. Detta är gräsmattans lutning.

Anm.: En papperstolk för uppskattning av lutningen medföljer produktens dokumentation och finns även för nedladdning på tillverkarens webbplats.

Säkerhetssymboler och signalord

Varningssymbolen används för att indikera information om risker som kan leda till personskador. Signalorden (FARA, VARNING eller FÖRSIKTIGHET) används tillsammans med varningssymbolen för att indikera risk för allvarlig personskada. Därutöver kan en varningssymbol användas för att indikera typ av fara.

⚠️ PARA indikerar en risk som, om den inte undviks, leder till allvarlig personskada eller dödsfall.

WARNING indikerar en risk som, om den inte undviks, kan leda till allvarlig personskada eller dödsfall.

A P∅RSIKTIGHET indikerar en risk som, om den inte undviks, kan leda till lindrig eller mättlig personskada.

OBS anger information som anses viktig, men inte relateras till fara.

Säkerhetssymboler och innebörd

Symbol Innebörd
	Säkerhetsinformation om faror som kan leda till personskador.
	Läs och sätt dig in i handboken innan du använder eller servar enheten.
	Ta ur nyckeln och läs bruksanvisningen innan du servar enheten.
	Stopp
	Brandfara
_Y6KA]	Explosionsrisk
Risk för elektriska stötar
	Risk för giftiga gaser

Symbol Innebörd
	Rörliga delar
	Bär ögonskydd.
	Farlig kemikalie
	Risk för heta ytor
	Amputeringsrisk
	Risk för utkastade föremål
	Håll ett säkerhetsavständ
	Håll barn på avstånd
IV max.	Överkörningsrisk
	Amputeringsrisk

Säkerhetsmeddelanden

WARNING

Läs, förstå och följ alla instruktioner och varningar i bruksanvisningen och på maskinen, motorn och tillbehören innan du börjar använda den här maskinen. Underlåtenhet att följa säkerhetsinstruktionerna i den här bruksanvisningen och på utrustningen kan leda till allvarlig personskada eller dödsfall.

• Tillåt endast användare som är ansvarsfulla, utbildade och insatta i instruktionerna och fysiskt kapabla att köra maskinen.
• Kör inte maskinen om du är påverkad av alkohol eller droger/läkemedel.
• Bär skyddsglasögon och skor med hel tå.
• Placera inte händer och fötter intill eller under maskinen. Undvik alltid utkastöppningen.
• Håll maskinen i gott skick. Byt ut slitna eller skadade delar.
• Var försiktig när du servar bladen. Täck bladen eller använd handskar. Byt ut skadade blad. Bladen ska inte repareras eller ändras.
• Använd tillräckligt breda ramper när du lastar eller lastar av maskinen vid transport.
• Se tillbehören för rätt hjulvikt eller motvikt.
• För att undvika brand, håll maskinen ren från gräs, löv eller oönskat material. Rengör återstående utspilld olja och bränsle. Ta bort bränsleindränkt skräp och låt maskinen svalna innan du förvarar den.

WARNING

När motorn körs avger den koloxid som är en luktfri, färglös, giftig gas. Inandning av koloxid kan orsaka huvudvärk, trötthet, yrsel, kräkning, förvirring, anfall, illamående, svimning eller dödsfall.

• Använd ENDAST maskinen utomhus.
• Se till att inga avgaser kommer in i ett slutet utrymme genom fönster, dörrar, ventilationsintag eller andra öppningar.

Säkerhetsdekaler

Innan du kör maskinen, läs säkerhetsdekalerna. Jämför bild 2 med dekalerna som visas i tabellen nedan. Föreskrifterna och varningarna är till för din säkerhet. För att undvika personskada eller skador på maskinen måste du förstå och följa alla säkerhetsdekaler.

Viktigt: Om säkerhetsdekalerna slits ut eller skadas och inte är läsbara kan nya beställas hos din lokala återförsäljare.

A

Förklaring av säkerhetsdekalernas symboler

Jämför bokstäverna (A - J) i säkerhetsdekalerna för säkerhetsdefinitionerna som listas i följande tabell.

A VARNING! Läs igenom och lär dig instruktionerna innan du använder maskinen. Identifiera var alla reglage sitter och vilken funktion de har. Kör inte maskinen utan att ha lärt dig hur den ska användas.

B FARA - RISK FÖR FÖRLORAT GREPP, GLIDNING, STYRPROBLEM OCH KONTROLL I SLUTTNINGAR: Om maskinen stannar när den rör sig framåt eller börjar glida på en sluttning, stanna bladen och kör långsamt bort från sluttningen.

C	FARA - BRANDFARA: Se till att hålla enheten ren från gräs, löv och överskottsolja. Fyll inte på bränsle när motorn är varm eller igång. Stäng av motorn. Låt motorn svalna i minst tre minuter före påfyllning av bränsle. Fyll inte på bränsle inomhus, i en sluten transportvagn, garage eller andra slutna utrymmen. Avlägsna utspillt bränsle. Rök inte medan du använder maskinen.
D	FARA - RISK FÖR SLIRNING OCH VÄLTNING: Klipp upp och ner för sluttningar, inte på tvären. Kör inte i sluttningar med mer än tio graders lutning. Undvik plötsliga och skarpa (snabba) svängar när du befinner dig i en sluttning.
E	FARA - RISK FÖR AMPUTATION OCH LEMLÄSTNING: Se till att säkerhetsanordningar (skydd, lock och brytare) sitter på plats och fungerar för att undvika skador från roterande blad och rörliga delar.
F	Klipp inte i närheten av barn eller andra personer. LÅT ALDRIG passagerare åka med, i synnerhet barn, även om bladen är avstängda. Klipp inte i backläge om det inte är absolut nödvändigt. Titta ner och bakom – innan och medan du kör enheten bakåt.
G	Ta hjälp av teknisk litteratur före tekniska reparationer eller underhåll. När du lämnar maskinen, stäng av motorn, lägg an parkeringsbromsen och ta ur tändningsnyckeln.
H	Se till att åskådare och barn är på behörigt avstånd. Ta bort föremål som kan slungas iväg av bladen. Klipp inte utan utkastarröret på plats.
I	FARA - SLUNGADE FÖREMÅL: Använd inte utan att först ha anslutit utkastarröret.
J	FARA - ROTERANDE KLIPPBLAD: Klippaggregatet kan slå av kroppsdelar. Ha inte händer och fötter i närheten av bladen.

Säkerhetsdekal för batteri

	Varning: Brandrisk - Håll barn, öppen eld och gnistor på avstånd från batteriet, som kan antända explosiva gaser.
	Varning: Svavelsyra kan orsaka blindhet eller allvarliga brännskador - Använd alltid skyddsglasögon eller en ansiktsmask när du arbetar med eller nära ett batteri.

	Varning: Batterier alstrar explosiva gaser- Läs igenom och lär dig instruktionerna innan du använder maskinen.
	Viktigt: Kasta inte batteriet i soporna - Kontakta kommunen för kassering och/eller återvinning av batterier.
	Skölj omedelbart ögonen med vatten. Få medicinsk hjälp snabbt.

Funktioner och reglage

Jämför bild 3 med följande tabell.

Funktioner och reglage kan skilja sig från de som visas.

Reglagesymboler och deras innebörd

A	Klipning i backläge (RMO)
B	Ti
C	Klip
D	Klip
E	Sta
F	Tä

G Larm för full uppsamlare
H Par	glage
I Kväving
J Gasreglage
K Gasreglage LÄNGSAMT läge
L Gasreglage SNABBT läge
M K
N Krafluttac (PTO) koppla in klippblad
O Kraftuttac (PTO) koppla bortklippblad
P Bromspedal

Q Ha
S Farthållare
T Spak för iustering av säte
U Transikopplingsspak
V Bränslenivämätare (i förekommande fall)
W Bränsletank

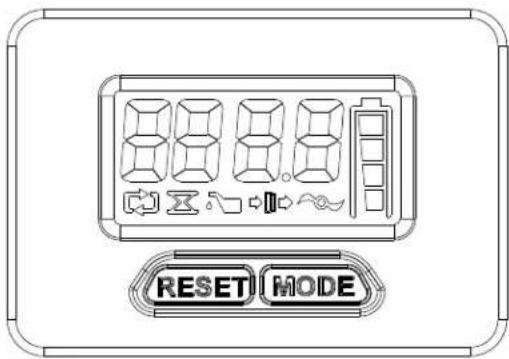

Elektronisk instrumentpanel

RESET MODE

Visa sammanlagd tid, tripptid och klocka

Anm.: När du startar enheten visas sammanlagd tid på underhållsdisplayen. Den sammanlagda tiden återställs till 0 efter 999,9.

1. Tryck högst en sekund på LÄGE för att visa tripptiden.
2. Tryck minst tre sekunder på ÅTERSTÄLL för att återställa tripptiden till 0.

3. Tryck högst en sekund på LÄGE för att visa klockan. Se avsnitt Ställ in klockan.

4. Tryck högst en sekund på LÄGE för att visa sammanlagd tid.

Ställ in klockan

1. Tryck på LÄGE i mer än 3 sekunder. Timmar blinkar på displayen.
2. Tryck på ÅTERSTÄLL för att ställa in timmar.
3. Tryck högst en sekund på LÄGE för att spara inställningen. Minuter blinkar på displayen.
4. Tryck på ÄTERSTÄLL för att ställa in minuterna.
5. Tryck högst en sekund på LÄGE för att spara inställningen.

Underhållsdisplay

OLJEBYTE - Detta meddelande visas efter 50 timmars drift. När du har bytt olja och filter, tryck på LÄGE två gånger för att visa OLJETIMMAR. Tryck sedan in LÄGE och håll intryckt i tre sekunder för att nollställa visningen.

LUFTFILTERKONTROLL - Detta meddelande visas efter 25 timmars drift. När du har bytt eller rengjort luftfiltret, tryck på LÄGE tre gånger för visning av LUFTFILTERTIMMAR. Tryck sedan in LÄGE och håll intryckt i tre sekunder för att nollställa visningen.

BYT KLIPPBLAD – Detta meddelande visas efter 100 timmars drift. När du har bytt blad, håll in ÅTERSTÄLL-knappen mer än 3 sekunder för att nollställa timern och rensa displayen.

LÅGT BATTERI – Detta meddelande visas när ett problem med batterispänningen inträffar. Visningen återställs automatiskt när batteriet har åtgärdats.

Anm.: När LÄGT BATTERI-meddelandet visas på displayen, har det prioritet framför alla andra meddelanden. Serva först batteriet, och kontrollera därefter andra underhållsmeddelanden.

Drift

Läs avsnittet Säkerhet för användaren innan du kör maskinen. Se till att du lär dig reglagen och hur du stannar enheten.

Arbetsområde

1. Bekanta dig med området där du planerar att använda klipparen.
2. Se till att området är fritt från oönskat material som skulle kunna plockas upp av bladen och kastas iväg.

FARA

Denna maskin kan slunga föremål som kan skada åskådare eller orsaka skador på byggnader.

• Använd inte maskinen utan att hela uppsamlaren, utkastarröret eller annan säkerhetsutrustning är på plats och fungerar på rätt sätt. Kontrollera regelbundet om det finns tecken på slitage eller andra problem och ersätt delar vid behov.

• Rensa bort föremål från arbetsområdet som skulle kunna kastas iväg av eller hindra användningen av maskinen.

• Se till att åkgräsklipparen är utomhus, innan du startar motorn.

WARNING

Motorer avger koloxid som är en luktfri, färglös, giftig gas. Att andas in koloxid kan orsaka yrsel, svimning eller dödsfall.

1. Lägg märke till alla sluttningar och branter.

FARA

Vid körning på sluttningar, nära vatten eller branter kan det hända att maskinen tappar markkontakt och välter.

• Klipp lutande ytor uppåt/nedåt och inte tvärs lutningen.
• Minska farten och var försiktig på sluttningar.
• Kör inte i sluttningar över 10 grader, vilket innebär en stigning på 3,5 fot på en 20 fot sträcka.
• Tillåt minst två gräsklipparbredders fritt utrymme i närheten av vatten, stödmurar, eller branter.

- Undvik att klippa i vått gräs.

- Använd inte maskinen under några förhållanden där den kan slira eller om styrning eller stabilitet kan ifrågasättas. Däck kan glida även om hjulen står stilla.

- Undvik att starta och stanna i sluttningar.

- Undvik att göra plötsliga förändringar i hastighet eller riktning.

- Sväng långsamt och gradvis.

- Var försiktig när du kör maskinen med en gräsuppsamlare eller andra tillbehör. De kan påverka maskinens stabilitet.

- Följ tillverkarens rekommendationer för viktgräns för bogserad utrustning och bogsering på sluttningar. Se Bogserad utrustning.

1. Se till att användningsområdet är fritt från åskådare, i synnerhet barn.

FARA

Denna åkgräsklippare kan amputera händer och fötter.

• Stanna gräsklipparen om barn eller andra är i närheten.
• Håll barn utanför arbetsområdet och under uppmärksam kontroll av en annan ansvarig vuxen.
• Låt aldrig någon åka med även om bladen är avstängda. Barn kan ramla av och skadas svårt eller hindra säker användning av maskinen. Barn som fått åka med tidigare kan plötsligt dyka upp i klippområdet för att få åka igen och kan bli överkörda eller backas över av maskinen.
• Var försiktig vid kurvor med döda vinklar, buskar, träd eller andra föremål som kan hindra fri sikt.

Test av säkerhetslässystemet

Denna maskin är försedd med ett säkerhetsspärrsystem. Försök inte att förbikoppla eller göra ändringar på brytarna och enheterna.

Använd inte maskinen om den inte har godkänts i en säkerhetstest. Kontakta en auktoriserad återförsäljare.

Test 1 — Motorn ska INTE dra igång om

• Kraftuttaget (PTO) är PÅ, ELLER
- Bromspedalen INTE är helt nedtryckt (parkeringsbroms AV).

Test 2 — Motorn SKA dra igång och starta om

• PTO-brytaren är AV, OCH
• Bromspedalen är helt nedtryckt (parkeringsbroms PÅ).

Test 3 — Motorn ska STÄNGAS AV om

• Föraren reser sig från sätet med PTO inkopplad, ELLER;
• Föraren reser sig från sätet medan bromspedalen INTE är helt nedtryckt (parkeringsbroms AV).

Test 4 – Stopptiden för klipparens blad Kontroll

• Klipparens blad och klipparens drivrem stoppar helt inom fem sekunder efter att PTO-brytaren stängs AV.
• Om drivremmen inte stannar inom fem sekunder, ska du kontakta din auktoriserade återförsäljare.

Test 5 – Kontroll av alternativet för klippning i backläge (RMO)

• Motorn bör stängas av om man försöker köra bakåt om PTO har AKTIVERATS och RMO inte har aktiverats.
• Lampan för RMO ska tändas när RMO har aktiverats.

Klippning i backläge kan vara farligt för personer i närheten. Tragiska olyckor kan inträffa om användaren inte är uppmärksam på barn i närheten. Aktivera aldrig klippning i backläge (RMO) om det finns barn i närheten. Barn tycker ofta om att titta på maskinen och på gräsklippningen.

Motor

Kontrollera och fylla på motorolja

Använd garanticertifierad olja från Briggs & Stratton ^® för bästa prestanda. Annan renande olja av hög kvalitet är acceptabel om den är klassificerad för service SF, SG, SH, SJ eller senare. Använd inga specialtillsatser.

Utomhustemperaturen avgör vilken oljeviskositet som passar för motorn. Se tabellen för val av rätt viskositet för förväntad utomhustemperatur.

A	SAE 30 - Under 40 °F (4 °C) kan SAE 30 göra motorn svårstartad.
B	10W-30: Över 80 °F (27 °C) kan 10W-30 orsaka ökad oljeförbrukning.Kontrollera oljenivån oftare.
C	5W-30
D	Syntetolja 5W-30
E	Vanguard® Syntetisk 15W-50

*Användning av SAE 30-olja vid temperatur under 40 °F (4 °C) gör det svårare att starta.

**Vid över 80 °F (27 °C) kan oljeförbrukningen öka om man använder 10W-30.

Kontrollera oljenivån oftare.

1. Placera enheten på ett horisontellt underlag enligt Bild 4.
2. Stanna motorn och ta ur nyckeln.
3. Se till att oljepåfyllningsområdet är rent.
4. Dra ut oljemätstickan (A, Bild 5) och torka av den.
5. Sätt in och dra åt oljestickan.
6. Dra ut oljestickan igen och kontrollera oljenivån. Oljenivån skall vara vid stickans övre märke FULL (B).
7. Om oljenivån är FULL, sätt i och dra åt oljestickan.
8. Om oljenivån är LÅG, fyll på olja i motorns oljepåfyllningsrör (C). Fyll inte på för mycket.
   Anm.: Fyll inte på olja i snabbavtappningsventilen (om sådan finns).
9. Vänta några minuter och kontrollera oljenivån igen.
10. Sätt tillbaka oljemätstickan och dra åt.

Oljetryck

Om oljetrycket är för lågt, kommer en tryckbrytare (om sådan finns) antingen att stanna motorn eller aktivera en varningsenhet på utrustningen. Om det inträffar måste motorn stannas och oljenivån kontrolleras med oljemätstickan.

Om oljenivån är lägre än vid FYLL PÅ-markeringen, ska olja fyllas på upp till FULL-markeringen. Starta motorn och kontrollera att oljetrycket är korrekt innan du fortsätter att använda maskinen.

STARTA INTE MOTORN om oljenivån är mellan FYLL PÅ- och FULL-markeringarna. Kontakta en auktoriserad serviceverkstad för åtgård av problem med oljetrycket.

Bränslerekommendationer

Bränslet måste uppfylla följande krav:

- Ren, färsk, blyfri bensin.

• Minst 87 oktan/87 AKI (91 RON). Användning på hög höjd, se nedan.
• Bensin med upp till 10 % etanol (gasohol) kan användas.

MÄRK Använd inte bensinsorter som inte är godkända, t.ex. E15 och E85. Blanda inte olja i bensinen och gör inga förändringar av motorn för körning på alternativa bränslen. Användning av bränslen som inte är godkända skadar motordelar, och täcks inte av garantin.

För att skydda bränslesystemet från att det bildas gummi, blanda i en bränslestabilisator i bränslet.

Se Förvaring. Allt bränsle är inte likadant. Om problem uppstår med start eller prestanda, byt bränsleleverantör eller bränslemärke. Denna motor är kalibrerad för drift med bensin. Avgaskontrollsystemet för motorer med förgasare är EM (motormodifieringar). Avgaskontrollsystemen för motorer med elektronisk bränsleinjektion är ECM (motorkontrollmodul), MPI (flerinsprutningssystem) och om tillämpligt en O2S (syresensor).

Hög höjd

På höjder över 1 524 meter (5 000 fot), går minst 85 oktan/85 AKI (89 RON) bensin bra.

För förgasarmotorer krävs en höghöjdsjustering för att bibehålla prestandan. Användning utan denna justering leder till försämrad prestanda, ökad bränsleförbrukning och ökade utsläpp. Kontakta en godkänd försäljare av Briggs & Stratton för information om justering för hög höjd. Användning av motorn på höjder under 762 meter (2 500 meter) med höghöjdsjustering rekommenderas inte.

För motorer med elektronisk bränsleinsprutning krävs ingen höghöjdsjustering.

Fylla på bränsle

WARNING

Bränslet och dess ångor är mycket brandfarligt och kan explodera. Hantera alltid bränsle med stor försiktighet. Förbiseende av dessa säkerhetsinstruktioner kan orsaka brand eller explosion som leder till svåra brännskador eller dödsfall.

Påfyllning av bränsle

• Stäng av motorn och låt den svalna i minst tre minuter innan du tar av tanklocket.
• Släck alla cigarette, andra rökverk och antändningskällor.
• Fyll bränsletanken utomhus eller i ett välventilerat utrymme.
• Överfyll inte tanken. För att bränslet ska kunna expandera får inte mer bränsle fyllas på än upp till påfyllningsrörets nedre kant.
• Förvara bränsle på avständ från gnistor, öppen eld, gaskök, värme- och andra antändningskällor.
• Kontrollera att det inte finns några sprickor eller läckor på bränsleledningar, tank, lock och kopplingar. Byt vid behov.
• Låt utspillt bränsle förångas innan du startar motorn. Skapa INGA andra antändningskällor.

• Använd endast en godkänd bensindunk.

• Ta bort oönskat material från området runt tanklocket.

• Ta bort bränslepåfyllningslocket (A, Bild 6).
• Fyll på bränsle i bränsletanken (B). Fyll INTE på mer än upp till påfyllningsrörets nedre kant (C).
• Sätt på tanklocket.

Starta motorn

WARNING

Bränslet och dess ångor är mycket brandfarligt och kan explodera.

Brand eller explosion kan orsaka svåra brännskador eller dödsfall.

När du startar motorn:

• Se till att tändstift, ljuddämpare, tanklock och luftrenare (om sådan finns) sitter ordentligt på plats.
• Dra inte runt motorn om tändstiftet är borttaget.
• Om motorn flödar, ska choken sättas (i förekommande fall) i läget ÖPPEN/KÖR, gasen (i förekommande fall) flyttas till läget SNABB och dra tills motorn startar.

WARNING

Motorer avger koloxid som är en luktfri, färglös, giftig gas.

Att andas in koloxid kan orsaka yrsel, swimning eller dödsfall.

Brand eller explosion kan orsaka svåra brännskador eller dödsfall.

• Starta och kör motorn utomhus.

• Starta inte motorn i tillstängda utrymmen, även om dörrar och fönster är öppna.

• Kontrollera oljenivån. Se Kontrollera och fylla på motorolja.

• Se till att körreglagen är frånkopplade.
• Sitt i sätet och lyft UPP spaken för justering av sätet, och läs sätet i önskat läge.
• Lägg an parkeringsbromsen (H, bild 3). Tryck ner bromspedalen (P), dra UT parkeringsbromsreglaget och släpp bromspedalen.
• Frikoppla PTO genom att trycka på brytaren (M).
• Ställ gas-/chokereglaget (J) i CHOKE-läget (om sådant finns).
• Se till att startnyckeln (E) sitter i tändningslåset. Tryck på knappen två gånger och håll tills motorn startar.
• Ställ, när motorn har startat, gas-/chokereglaget på halv hastighet. Slå PÅ motorn i minst 30 sekunder. Detta värmer upp motorn.
• Flytta gas-/chokereglaget till SNABB-läget (L).

I en nödsituation, ta ur startnyckeln för att genast stoppa traktorn och motorn.

Anm.: Om motorn inte startar efter flera försök, kontakta en auktoriserad serviceverkstad.

Stanna traktorn och motorn

WARNING

Bränslet och dess ångor är mycket brandfarligt och kan explodera.

Brand eller explosion kan orsaka svåra brännskador eller dödsfall.

- Använd inte chokereglaget på förgasaren för att stänga av motorn.

1. Släpp färdhastighetspedalerna för att återgå till NEUTRALT läge. Se Funktioner och reglage.
2. Frikoppla PTO. Vänta tills alla rörliga delar stannat.
3. För gasreglaget till LÅNGSAMT läge. Vrid startnyckeln till läge AV/STOPP.
4. Ta ur nyckeln.
5. Lägg an parkeringsbromsen. Tryck ner bromspedalen, dra UPP parkeringsbromsreglaget och släpp bromspedalen.

I händelse av en nödsituation, för att stoppa motorn, vrid tändningsbrytaren till STOPP-läget.

Manövrering av traktorn

1. Sitt ner i sätet och justera det så att du har alla reglage inom bekvämt räckhåll. Se Funktioner och reglage.

2. Lägg an parkeringsbromsen:
   a. Tryck ned bromspedalen helt.
   b. Dra UPP parkeringsbromsreglaget.
   c. Släpp bromspedalen.

3. Se till att PTO-brytaren är frånkopplad.

4. Starta motorn. Se Starta motorn.

5. Lossa parkeringsbromsen:

a. Tryck NED bromspedalen helt.
b. Tryck NED parkeringsbromsreglaget.
c. Släpp bromspedalen.

1. Tryck ner pedalen för hastighet framåt, för att köra framåt. Släpp pedalen för att stanna.

Anm.: Observera att ju mer pedalen trycks ner, desto snabbare kör traktorn.

1. För att stoppa traktorn, släpp upp hastighetspedalerna, lägg i parkeringsbromsen och stanna motorn. Se Stanna traktorn och motorn.

Klippa gräs

FARA

Denna maskin kan kapa av händer och fötter och slunga ut föremål. Underlåtenhet att iaktta följande säkerhetsinstruktioner kan leda till allvarlig personskada eller dödsfall.

• Kör endast maskinen i dagsljus eller med god utomhusbelysning.
• Undvik hål, rötter, gupp, stenar eller andra dolda faror. Ojämn terräng kan få maskinen att välta eller orsaka att användare tappar balansen eller fotfästet.
• Rikta inte gräsutkastet mot någon. Undvik att rikta gräsutkastet mot en vägg eller något hinder eftersom material kan studsa tillbaka mot användaren.
• Stoppa bladen när du korsar grusade ytor.

• Lämna INTE maskinen oövervakad när den är igång. Parkera alltid på jämn mark, koppla ifrån tillbehör, lägg i handbromsen, stanna motorn och ta bort startnyckeln.

• Lägg an parkeringsbromsen. Se Funktioner och reglage.

• Se till att PTO-brytaren är frånkopplad.
• Starta motorn. Se Starta motorn.
• Ställ gasreglaget på SNABB.
• Koppla in PTO för att aktivera klippbladen.
• Ställ in önskad klipphöjd med klipphöjdsbrytaren.
• Lossa parkeringsbromsen och börja sedan klippa.

• Koppla bort PTO efter avslutad klippning.

• STOPPA motorn. Se Stanna traktorn och motorn.

WARNING

Motorn stängs av om pedalen för färdhastighet bakåt trycks ner när PTO är påslagen och RMO inte har aktiverats. Föraren måste alltid slå av PTO före korsande av vägar, gångar eller områden som kan trafikeras av andra fordon. Plötslig förlust av körförmågan kan leda till fara.

Justera gräsklipparens klipphöjd

Klipparens lyftspak används för att sänka och höja aggregatet till klippläge resp. transportläge. Se Funktioner och reglage.

För att sänka klippaggregatet:

1. Dra lyftspaken något bakåt.

2. Tryck den åt vänster.

3. För den nedåt.

För att höja aggregatet:

1. Dra klipparens lyftspak uppåt.

2. Lås den i skåran till höger.

Anm.: Klipp inte med klippaggregatet i transportläge.

Den elektriska klipphöjdsbrytaren används för att reglera klipparens klipphöjd. Använd klipphöjdsbrytaren för justering av klipphöjden mellan cirka 1,5–3,5 tum (2,5 cm–8,89 cm). Se Specifikationer för specificerad klipphöjd.

Tömma uppsamlaren

1. Dra ut uppsamlarens handtag och vrid framåt tills gräsuppsamlarenheten är helt öppen i botten. Se Bild 7.
2. Töm ut gräset ur uppsamlaren.
3. Flytta traktorn en liten bit framåt.
4. Vrid tillbaka gräsuppsamlarenheten till det stängda läget innan du börjar klippa.

Klippning i backläge (RMO)

Klippning i backläge kan vara farligt för personer i närheten. Tragiska olyckor kan inträffa om användaren inte är uppmärksam på barn i närheten. Barn tycker ofta om att titta på maskinen och på gräsklippningen. Utgå aldrig från att barn stannar där du såg dem senast.

• Håll barn utanför arbetsområdet och under uppmärksam kontroll av en annan ansvarig vuxen.
• Låt aldrig någon åka med även om bladen är avstängda. Barn kan ramla av och skadas svårt eller hindra säker användning av maskinen. Barn som fått åka med tidigare kan plötsligt dyka upp i klippområdet för att få åka igen och kan bli överkörda eller backas över av maskinen.
• Klipp inte under bakåtkörning om det inte är absolut nödvändigt. Titta alltid nedåt och bakåt innan och medan du backar.
• Om maskinen rör sig i backläge utan att klippning i backläge har aktiverats, kontakta omedelbart en auktoriserad serviceverkstad.

1. Koppla in kraftuttaget (PTO). Se Funktioner och reglage.
2. Vrid nyckeln för klippning i backläge (RMO) till PÅ-läget.
3. LED-lampan tänds.
4. Föraren klipper bakåt.

Anm.: Nyckeln måste tas bort för att begränsa åtkomsten till RMO.

Underhåll

WARNING

Oavsiktliga gnistor kan orsaka brand eller elektriska stötar.

Före justering eller reparation:

• Lossa tändstiftskabeln och fäst den på avständ från tändstiftet.
• Koppla ifrån batteriet vid minuspolen (endast motorer med elektrisk start).
• Använd endast rätt verktyg.
• Gör inga ändringar på regulatorfjäder, länkar eller andra delar för att öka motorns hastighet.
• Utbytesdelarna måste av samma konstruktion och installeras i samma position som originaldelarna. Andra delar fungerar sannolikt inte lika bra, kan skada enheten och kan leda till skador.
• Slå inte på svänghjulet med hammare eller hårt föremål, eftersom det då kan sprängas under körning.

Underhållsschema

ÅKGRÄSKLIPPARE OCH KLIPPAGGREGAT

Var 8:e timme eller dagligen

Kontrollera säkerhetslässystemet

Ta bort oönskat material från klipparen, klippaggregatet och motorrummet

Var 25:e timme eller en gång om året*

Kontrollera däcktrycket

Kontrollera stopptiden för klippbladen

Kontrollera eventuellt lösa fästelement på åkgräsklipparen och klippaggregat

Var 50:e timme eller årligen*

Rengör batteriet och batterikablarna

Kontrollera åkgräsklipparens bromsar

Kontakta en auktoriserad Briggs & Stratton-verkstad årligen

Smörj åkgräsklipparen och klippaggregatet.

Kontroll av klippbladen**

*Det som inträffar först.
**Kontrollera bladen oftare i områden med sandig mark eller dammiga förhållanden.

MOTOR

Första 5 timmarna

Byt motorolja

Var 8:e timme eller dagligen

Kontrollera motorns oljenivå

Var 25:e timme eller en gång om året*

Rengör luftfilter och förrenare**

Var 50:e timme eller årligen*

Byt motorolja

Byt oljefilter

Årligen

Byt luftfilter

MOTOR

Byt förrenare

Kontakta återförsäljare en gång per år för att

Kontrollera ljuddämpare och gnistfångare

Byt tändstift

Byt bränslefilter

Rengör luftkylsystem

*Det som inträffar först.
**Rengör oftare under dammiga förhållanden eller där luftburet material förekommer.

Kontroll av däcktryck

För korrekt drivning och bästa klippningsprestanda, se till att däcktrycket är 12-14 psi (0,82–0,96 bar). Se Däcktryck i Underhällsschema. Se också Däcktryck i avsnittet Specifikationer.

Anm.: Angivna däcktryck kan avvika något från "Maximalt tryck" som är stämplat på däckens sidor.

Batteriunderhåll

WARNING

Minuskabeln ska tas bort FÖRST när batteriet kopplas bort och sättas tillbaka SIST när batteriet kopplas in. Om det inte görs i denna ordning, kan den pluspolen kortslutas mot ramen av ett verktyg.

Rengöring av batteri och kablar

1. Lossa MINUS-kablarna (svarta) först.
2. Lossa PLUS-kablarna (röda) sist.
3. Ta bort batteriet som visas i bild 8.
4. Rengör batteriet utanpå med bikarbonat och vatten.
5. Rengör batteripolerna och kabeländarna med en stålborste och batterirengöringsmedel tillse de är metallrena.
6. Smörj in batteripolerna med vaselin eller fett som inte är elektriskt ledande.
7. Sätt i batteriet.
8. Anslut PLUS-kablarna (röda) först.
9. Anslut MINUS-kablarna (svarta) sist.

Ladda batteriet

WARNING

Ha inte öppen eld eller gnistor i närheten av batteriet, eftersom gaser som batteriet avger är mycket explosiva. Ventilera batteriet ordentligt medan det laddas.

Om batteriet är urdraget eller för svagt för start av motorn kan det bero på ett fel i laddningssystemet eller någon annan elektrisk komponent. Anlita din återförsäljare om du är osäker

på orsaken till problemet. Om du behöver byta ut batteriet, följ stegen under Rengöra batteri och kablar.

Följ, vid laddning av batteriet, anvisningarna från batteriladdarens tillverkare såväl som varningarna som ingår i säkerhetsföreskrifterna i denna manual. Ladda batteriet tills det är fulladdat. Ladda inte med högre ström än 10 A.

Kontroll av stopptiden för klippbladen

WARNING

Om klippbladen inte stannar helt inom 5 sekunder, måste kopplingen justeras. Använd inte maskinen förrän en auktoriserad Briggs & Stratton serviceverkstad har gjort korrekta justeringar.

Klipparens blad och drivrem måste stanna inom fem sekunder efter att Kraftuttagsbrytare (PTO) slås AV. Om klipparens drivrem inte stannar inom fem sekunder, ska du kontakta din auktoriserade Briggs & Stratton serviceverkstad för reparation.

Byta motorolja

1. Ställ åkgräsklipparen på ett horisontellt underlag. Se Bild, 1.
2. Stanna motorn och ta ur startvredet eller nyckeln.
3. Rengör kring oljepåfyllningen och oljefiltret.
4. Ta ut oljemätstickan (A, bild 1) och lägg den på en ren trasa.
5. Lossa oljeavtappningsslangen (A, bild 9).
6. Ta försiktigt bort locket (B, bild 9) och sänk ner slangen i en godkänd behållare (C).
7. Sätt tillbaka oljelocket ordentligt när oljan runnit ut och fäst sedan oljeslangen på motorns sida.
8. Ta bort och kassera oljefiltret (B, bild 10).
9. Smörj in filterpackningen (A) med ren olja.
10. Skruva på oljefiltret och dra åt för hand så att packningen sluter tätt mot fästet (C). Dra sedan åt filtret 1/2–3/4 varv.
11. Fyll på olja. Se avsnittet Kontrollera och fylla på olja.

Luftfilterenhet (kassett med förrenare)

WARNING

Starta eller kör aldrig motorn med luftrenarenheten eller luftfiltret borttaget eftersom det kan medföra brandrisk.

MÄRK

Använd inte tryckluft eller lösningsmedel för att rengöra filtret. Tryckluft kan skada filtret och lösningsmedel löser upp filtret.

1. Lossa skruvarna (A, bild 11) och ta bort filterkåpan (B).
2. Ta bort luftrenaren (C) och demontera.

3. Ta bort allt skräp som kan komma in i förgasarens luftöppning (D).

4. Ta bort förrenaren från luftfiltret.

5. Lossa skräp genom att knacka luftfiltret lätt mot en hård yta. Om luftfiltret är väldigt smutsigt ska det bytas mot ett nytt luftfilter.

6. Tvätta förrenaren i flytande tvättmedel och vatten. Låt det därefter lufttorka ordentligt. Smörj inte in förrenaren.

7. Montera det torra förfiltret på luftfiltret.

8. Montera luftfilterenheten.

9. Montera käpan och dra åt skruvarna.

Kontrollera tändstiften

WARNING

Oavsiktliga gnistor kan orsaka brand eller elektriska stötar.

Vid kontroll av tändningssystem:

• Använd godkänd gnistprovare.
• Kontrollera inte motorns tändningssystem med tändstiftet nedmonterat.

MÄRK

Tändstift har olika värmetal. Det är viktigt att använda rätt tändstift för att undvika skador på motorn. Montera tillbaka ett tändstift av samma eller motsvarande typ.

Rengöring av tändstift

Rengör tändstiftet med en stålborste och en kraftig kniv. Använd INTE slipmedel.

Kontrollera tändstiftsgap

Använd ett bladmått (A, Bild 12) för att kontrollera avständet mellan elektroderna på tändstiftet. När avständet är rätt kommer måttet att kärva lite när du drar det genom gapet.

För att justera tändstiftsgapet, använd ett bladmätt och bänd försiktigt en böjda elektroden. Se till att inte vidröra mittelektroden eller porslinet.

Montera tändstift

Dra åt tändstiftet med fingrarna, dra sedan åt med en skruvnyckel som visas i Bild 13.

• 180 tum-lb (20 Nm), ELLER
- 1/2 varv när du monterar det gamla tändstiftet. 1/4 varv när du monterar ett nytt tändstift.

Förflytta traktorn för hand

1. Frikoppla in kraftuttaget (PTO). Se Funktioner och reglage.
2. STOPPA motorn.
3. Dra i transmissionsfrikopplingsspaken så att den läses i frikopplat läge. För traktorer med fjädringssystem (A) och traktorer med stel ram (B). Se bild, 14. Du kan nu skjuta maskinen för hand.

WARNING

Bogsering av maskinen orsakar skador på transmissionen. Använd inte ett annat fordon för att skjuta eller dra maskinen. Aktivera inte transmissionsurkopplingsspaken medan motorn är igång.

Bogserad utrustning

1. Innan du bogserar enheten, se till att draganordningen är avsedd för bogsering.
2. Fäst ENDAST bogserad utrustning i dragpunkten.

3. För bogserad utrustning och bogsering i sluttningar, följ rekommendationerna för viktgräns enligt förteckningen nedan.

4. Bruttovikt (släpvagn och last) på 400 lb (181,4 kg).

5. Maximalt 20 lb (9,1 kg) upp eller ner på kulan.

6. Gå från en 10 graders gräns till en 5 graders gräns på varje sluttning.

7. Låt INTE barn eller andra personer åka på bogserad utrustning.

8. Bogserad utrustnings vikt kan orsaka att man förlorar grepp och kontroll i sluttningar.
9. Lägg INTE växeln i friläge för att rulla nedför sluttningar.

Rengör klippaggregatet (om sådant finns)

Anm.:

Använd spolöppningen (C, Bild 15) för att rengöra undersidan på klippaggregatet.

1. Ställ åkgräsklipparen på en horisontell jämn yta.
2. Fäst snabbkopplingen (A, Bild 15) på trädgårdsslangen (B) och anslut till spolöppningen (C) på klippaggregatet.
3. Vrid PÅ vattnet.
4. Starta motorn.
5. Ställ in klipphöjden på det högsta läget.
6. Aktivera kraftuttagsbrytare (PTO) för att starta klippbladen. Klippaggregatets undersida rengörs genom bladens rotation och vattenflödet.

7. Koppla ifrån PTO och stanna motorn.

8. Stäng AV vattnet.

9. Koppla bort slangen och snabbkopplingen från spolöppningen (C).

Förvaring

WARNING

Förvara aldrig enheten (med bensin) i ett stängt, ickeventilerat utrymme. Bensinångor kan spridas till en antändningskälla (t.ex. värmepanna, vattenberedare osv.) och orsaka en explosion.

- Förvara på avständ från värmepanna, spisar, varmvattenberedare och andra apparater med tändare eller andra antändningskällor, eftersom de kan antända bränsleånga.

Utrustning

Stäng AV kraftuttaget (PTO) och lägg i parkeringsbromsen. Ta ur startnyckeln. Låt maskinen svalna.

Om du tar bort batteriet kommer batteriets livslängd att öka. Se till att förvara batteriet på en sval och torr plats och håll det fulladdat. Om batteriet lämnas kvar i maskinen ska den negativa kabeln kopplas ifrån.

Bränslesystem

Bränsle kan bli avslaget om det förvaras i en behållare i mer än 30 dagar. Varje gång du fyller behållaren med bränsle, tillsätt bränslestabilisator enligt tillverkarens instruktioner. Detta håller bränslet intakt och minskar risken för bränslerelaterade problem eller kontaminering av bränslesystemet.

Att tömma motorn på bränsle är inte nödvändigt när bränslestabilisatorn tillsätts enligt instruktionerna. Slå PÅ motorn i två minuter innan förvaring för att få bränslet och stabilisatorn genom bränslesystemet.

Före start av maskinen efter förvaringen:

• Kontrollera alla vätskenivåer. Gå igenom alla underhållspunkterna.
• Gör alla rekommenderade kontroller och procedurer som finns i bruksanvisningen.
• Se till att motorn är varm innan du använder den.

Felsökning

WARNING

För att undvika allvarliga skador, utför endast underhåll på traktorn eller gräsklipparen när motorn är stoppad och parkeringsbromsen anlagd.

För att förhindra oavsiktlig start av motorn innan du påbörjar underhållsarbetet, ta alltid ur tändningsnyckeln, koppla bort tändstiftskabeln och fäst den på avständ från tändstiftet.

Felsöka åkgräsklipparen

PROBLEM MÖJLIG ORSAK ÅTGÄRD
Motorn drar inte igång eller startar inte.	Bromspedalen är inte nedtryckt. Tryck ned bromspedalen helt.
	Bränsletanken är tom. Om motorn är varm, låt den svalna innan bränsletanken fylls på.
	PTO-brytaren är i läge PÅ. PTO-brytaren är i läge AV.
	Farthållaren är inkopplad. Ställ farthållarknappen i läge NEUTRAL/AV.
	Sur motor. Öppna choken.
	Batteripolerna behöver rengöras. Se Rengöra batteri och kablar.
	Batteriet ger ingen spänning eller är urdraget. Ladda eller byt ut batteriet.
	Lösa eller trasiga kablar. Kontrollera kablarna. Är ledningarna slitna eller trasiga ska du kontakta en auktoriserad serviceverkstad.
Motorn är svårstartad eller går ojämnt. Bränsleblandningen är för fet. Rengör luftfiltret.
	Låg oljenivå. Kontrollera och fyll på olja efter behov. Knackningar i motorn.
	Fel oljeviskositet. Se avsnitt Starta och stanna motorn.
	Fel oljeviskositet. Se avsnitt Starta och stanna motorn. För hög oljeförbrukning.
	Det är för mycket olja i vevhuset.	Töm ur överflödig olja.
Avgasröken från motorn är svart.	Luftfiltret är smutsigt.	Se avsnitt Byta luftfilter.
	Choken är stängd.	Öppna choken.
Motorn går, men åkgräsklipparen rör sig inte.	Pedalerna för att reglera hastigheten är inte nedtryckta.	Tryck ned hastighetspedalerna.
	Transmissionsfrikopplingsreglage är i SKJUT-läge.	Ställ transmissionsfrikopplingsreglaget till KÖR-läget.
	Parkeringsbromsen är anlagd.	Lossa parkeringsbromsen.
Åkgräsklipparen är svår att styra eller hantera.	Fel däcktryck.	Se avsnitt Kontrollera däcktrycket.

Anm.: För alla andra problem, kontakta en auktoriserad serviceverkstad.

Felsökning av åkgräsklipparen

PROBLEM MÖJLIG ORSAK ÅTGÄRD
Klipparen klipper ojämnt.	Åkgräsklipparens däck har fel tryck.	Se avsnitt Kontrollera däcktrycket.
Klippningen ser ojämn ut.	Motorhastigheten är för låg.	Ställ gasreglaget på SNABB.
	Färdhastigheten är för hög.	Sakta ner.
Motorn stannar lätt med klippaggregatet inkopplat.	Motorhastigheten är för låg.	Ställ gasreglaget på SNABB.
	Färdhastigheten är för hög.	Sakta ner.
	Luftrenaren är smutsig eller igensatt.	Se avsnitt Byta luftfilter.
	Klipphöjden är för lågt inställd.	Klipp långt gräs med max klipphöjd inställd vid första klippningen.
	Motorn har inte nätt arbetstemperatur.	Kör motorn flera minuter för att värma upp.
	Gräset är för högt.	Starta klipparen i ett röjt område.
Motorn STARTAR, och åkgräsklipparen körs, men klipparen klipper inte.	Kraftuttaget (PTO) är inte inkopplat.	Koppla i kraftuttaget.

Anm.: För alla andra problem, kontakta en auktoriserad serviceverkstad.

Specifikationer

Maskinens tändningssystem med tändstift uppfyller kanadensisk ICES-002-standard.

Modell: 400000 - EXi Series™

Slagvolym 40.03 kubiktum (656 cm ^3 )

Cylinderdiameter 2.970 tum (75,43 mm)

Slaglängd 2.890 tum (73,41 mm)

Oljevolym 62 - 64 oz (1,8 - 1,9 l)

Tändstiftelektrodavständ .030 tum (,76 mm)

Åtdragningsmoment, tändstift 180 lb-tum (20 Nm)

Luftgap .008 - .012 tum (,20 - ,30 mm)

Ventilspel, insug .004 - .006 tum (,10 - ,15 mm)

Ventilspel, avgasventil .004 - .006 tum (,10 - ,15 mm)

Modell: 440000 - PXi Series™

Slagvolym 44.18 kubiktum (724 cm3)

Cylinderdiameter 3.120 tum (79,24 mm)

Slaglängd 2.890 tum (73,41 mm)

Oljevolym 62 - 64 oz (1,8 - 1,9 l)

Tändstiftelektrodavstånd .030 tum (,76 mm)

Åtdragningsmoment, tändstift 180 lb-tum (20 Nm)

Luftgap .008 - .012 tum (,20 - ,30 mm)

Ventilspel, insug .004 - .006 tum (,10 - ,15 mm)

Ventilspel, avgasventil .004 - .006 tum (,10 - ,15 mm)

Artikel

KRAFTÖVERFÖRING
Typ Tuff Torq® k-46
Drivning Hydrostatic
Modell k-46
Hydraulvätska 10W-30 Premium Engine Oil
KLIPPAGGREGAT
Klippbredd 38 tum (96,5 cm), 42 tum (106,7 cm)
Antal blad 2
Plattform Sidoutkast
Klipphöjd 1.5 - 3.5 tum (3,8 - 8,9 cm)
CHASSI
Bränsletankens volym	2.97 gal (11,25 l)
Däckdimension, fram	15 x 6,0
Däcktryck, fram	14 psi (0,96 bar)
Däckdimension, bak	20 x 8,0
Däckdimension, bak	22 x 9,5
Däcktryck, bak	10 psi (0,68 bar)

Nominell effekt: Den nominella bruttoeffekten för enskilda bensinmotormodeller märks i enlighet med SAE:s (Society of Automotive Engineers) kod J1940, rutin för effekt- och vridmomentklassning för små motorer, och klassas i enlighet med SAE J1995. Vridmomentvärden härleds vid 2 600 RPM för de motorer som har "rpm" angivet på märkningen och 3 060 RPM för alla andra. Hästkraftvärden härleds vid 3 600 RPM. Bruttoeffektkurvorna finns på

www.BRIGGSandSTRATTON.COM. Nettoeffekten mäts med monterade avgassystem och luftrenare, medan bruttoeffekten mäts utan dessa tillbehör. Motorns verkliga bruttoeffekt blir högre än motorns nettoeffekt och påverkas bland annat av driftsmiljö och skillnader mellan olika motorer. Med tanke på det breda utbudet av produkter med motorer monterade, är det inte säkert att bensinmotorn utvecklar den klassificerade bruttoeffekten när den används på en viss utrustning.

Skillnaden beror på ett antal faktorer, bland annat olika motordelar (luftrenare, avgassystem, laddning, kylning, förgasare, bensinpump osv.), begränsning i tillämpningen, omgivande driftsmiljö (temperatur, luftfuktighet, höjd över havet) och variationer mellan motorexemplar. På grund av tillverknings- och kapacitetsbegränsningar kan Briggs & Stratton ersätta denna motor med en motor med högre nominell effekt.

Not for Reproduct
