BRUKSANVISNING MSD210 MURRAY

Betjeningsområde....28

Produkt 2691926, 2691928 2691927, 2691929
Dækstørrelse på baghjul 22 x 10-8 22 x 9,5-12
Baghjulets dæktryk 0,68 bar (10 psi) 12 psi (0,82 bar)

Innehållsförteckning:

Kontaktuppgifter till vårt Europa-kontor.... 207

Europeiska unionen (EU) steg V (5): Koldioxidvärden (CO2)....207

Intygande om överensstämmelse.... 207

Förarens säkerhet....207

Spara dessa instruktioner....207

Vägledning för mätning av lutning....207

Säkerhetssymboler och innebörd....208

Säkerhetsdekaler....208

Säkerhetsmeddelanden....210

Funktioner och reglage.... 210

Reglagesymboler och deras innebörd....210

Elektronisk underhållsdisplay.... 211

Drift.... 211

Arbetsområde 211

Test av säkerhetslässystemet.... 212

Motor....213

Manövrering av traktorn.... 215

Underhåll....216

Underhällsschema.... 216

Kontroll av däcktryck.... 217

Batteriunderhåll....217

Kontroll av stopptiden för klippbladen.... 217

Byta motorolja....217

Luftfilterenhet (kassett med förrenare).... 217

Förflytta traktorn för hand....218

Kontrollera tändstiften....218

Bogserad utrustning.... 218

Rengör klippaggregatet (om sådant finns).... 218

Förvaring....218

Felsökning.... 220

Felsöka åkgräsklipparen....220

Felsökning av åkgräsklipparen....220

Specifikationer....221

Ansvarsfriskrivning för nominell effekt....222

Produkter som omfattas av denna bruksanvisning

Denna bruksanvisning gäller för följande produkter:

2691481-00, 2691481-01, 2691481-02, 2691487-00, 2691487-01, 2691487-02, 2691487-03, 2691683-00, 2691683-01, 2691684-00, 2691685-00, 2691700-00, 2691701-00, 2691701-01, 2691702-00, 2691703-00, 2691714-00, 2691715-00, 2691926-00, 2691926-01, 2691927-00, 2691927-01, 2691928-00, 2691928-01, 2691929-00, 2691929-01, 2692020-00, 2692023-00

Allmän information

För ytterligare information, se Kundens kontaktvägledning som medföljer enheten.

Bilderna i detta dokument återger exempel. Din maskin kan avvika från bilder som visas. VÄNSTER och HÖGER avser riktningar sett i förarens körställning.

Användningen av Viktigt och Anm i texten visar förtydliganden, undantag eller alternativ till angivna procedurer.

Översättning av detta dokument till andra språk är gjord utifrån det engelska originalet.

Återvinn allt förpackningsmaterial, använd olja och batterier enligt gällande bestämmelser.

Kontaktuppgifter till vårt Europa-kontor

Vid frågor om utsläpp i Europa, kontakta vårt Europa-kontor på adressen:

Max-Born-Straße 2, 68519 Viernheim, Tyskland.

Europeiska unionen (EU) steg V (5): Koldioxidvärden (CO₂)

Koldioxidvärden för Briggs & Stratton ^® typgodkända motorer för EU kan erhållas genom att CO2 anges i sökfönstret på BriggsandStratton.com.

Intygande om överensstämmelse

Denna produkt uppfyller alla relevanta bestämmelser och direktiv. Information återfinns i produktens specifika intygande om överensstämmelse (DOC) som ingår i medföljande dokumentation till produkten.

Förarens säkerhet

Spara dessa instruktioner

Spara instruktionerna för framtida referens. Denna bruksanvisning innehåller säkerhetsinformation för att uppmärksamma på de faror och risker som kan uppstå med maskinen och hur man undviker dem. Den innehåller även viktiga instruktioner som måste följas före den första användningen, normal användning och vid underhåll.

Den här produkten är utformad för och avsedd att användas för att klippa väl underhållna gräsmattor och är inte avsedd för andra ändamål.

Det är viktigt att du läser och förstår anvisningarna innan du försöker starta eller använda utrustningen.

Se till att du är bekant med reglagen och korrekt användning av produkten.

Lär dig hur du stannar enheten och hur man snabbt kopplar ur reglagen.

Vägledning för mätning av lutning

Mätning av gräsmattans lutning med en mobiltelefon eller ett vinkelmätningsverktyg:

Kör inte på sluttningar som lutar mer än 10 grader.

1. Använd ett minst två (2) fot längt rakt föremål (A, bild 1). En 2x4 rak bräda eller metallstång fungerar bra.
2. Vinkelmätningsverktyg.

a. Använd din mobiltelefon: Många mobiltelefoner (B, Bild 1) har en lutningsmätare (virtuellt vattenpass) som en app med en kompasssymbol. Sök annars upp en lutningsmätare-app i en app-butik.
b. Använd vinkelmätningsverktyg:

Vinkelmätningsverktyg (C och D, Bild 1) finns i lokala verktygsbutiker eller i webbutiker (kallas även lutningsmätare, protraktor, vinkelmätare eller vinkeltolk). Vred (C) eller digital typ (D) kan användas, medan andra eventuellt inte fungerar. Läs och följ bruksanvisningen för vinkelmätverktyget.

1. Sätt det (minst) två (2) fot långa raka föremålet längs den brantaste delen av gräsmattan. Sätt föremålet i lutningens riktning.
2. Lägg mobiltelefonen eller vinkelmätningsverktyget på den raka kanten och avläs vinkeln i grader. Detta är gräsmattans lutning.

Anm.: En papperstolk för uppskattning av lutningen medföljer produktens dokumentation och finns även för nedladdning på tillverkarens webbplats.

Säkerhetssymboler och innebörd

Symbol Innebörd
	Säkerhetsinformation om faror som kan leda till personskador.
	Läs och sätt dig in i handboken innan du använder eller servar enheten.
	Ta ur nyckeln och läs bruksanvisningen innan du servar enheten.
	Stopp
	Brandfara
	Explosionsrisk
	Risk för elektriska stötar
	Risk för giftiga gaser
	Rörliga delar
	Bär ögonskydd.
	Farlig kemikalie

Symbol Innebörd
	Risk för heta ytor
	Amputeringsrisk
	Risk för utkastade föremål
	Håll ett säkerhetsavstånd
	Håll barn på avstånd
	Amputeringsrisk
10° Max.10° Max.	Överkörningsrisk

Säkerhetsdekaler

Läs säkerhetsdekalerna innan du använder maskinen. Jämför Bild 2 med dekalerna som visas i följande tabell.

Föreskrifterna och varningarna är till för din säkerhet. För att undvika personskada eller skador på maskinen, måste du förstå och följa alla säkerhetsdekaler.

VIKTIGT: Om säkerhetsdekalerna slits ut eller skadas och inte är läsbara kan nya beställas hos din lokala återförsäljare.

A

Förklaring av säkerhetsdekalernas symboler

Jämför bokstäverna (A-J) i säkerhetsdekalerna för säkerhetsdefinitionerna som listas i följande tabell.

A VARNING: Läs igenom och lär dig instruktionerna innan du

använder maskinen. Identifiera var alla reglage sitter och vilka funktioner de har. Kör inte maskinen utan att ha lärt dig hur den ska användas.

B FARA - RISK FÖR ATT FÖRLORA GREPPET, GLIDA, PROBLEM MED STYRNING OCH KONTROLL PÅ SLUTTNINGAR: Om maskinen stannar när den rör sig framåt eller börjar glida på en sluttning, stanna bladen och kör långsamt ut ur sluttningen.

C FARA - BRANDFARA: Se till att hålla enheten ren från gräs, löv och överskottsolja. Fyll inte på bränsle när motorn är varm eller igång. Stäng av motorn. Låt motorn svalna i minst tre minuter före påfyllning av bränsle. Fyll inte på bränsle inomhus, i en sluten transportvagn, garage eller andra slutna utrymmen. Avlägsna utspillt bränsle. Rök inte medan du använder maskinen.

D FARA - RISK FÖR SLIRNING OCH VÄLTNING: Klipp upp och ner för sluttningar, inte på tvären. Kör inte i sluttningar med mer än tio graders lutning. Undvik plötsliga och skarpa (snabba) svängar när du befinner dig i en sluttning.

E FARA - RISK FÖR AMPUTATION OCH LEMLÄSTNING: Se till att säkerhetsanordningar (skydd, lock och brytare) sitter på plats och fungerar för att undvika skador från roterande blad och rörliga delar.

F Klipp inte i närheten av barn eller andra personer. LÄT ALDRIG passagerare åka med, i synnerhet barn, även om bladen är avstängda. Klipp inte i backläge om det inte är absolut nödvändigt. Titta ner och bakom – innan och medan du kör enheten bakåt.

G Ta hjälp av teknisk litteratur före tekniska reparationer eller underhåll. När du lämnar maskinen, stäng av motorn, lägg an parkeringsbromsen och ta ur tändningsnyckeln.

H Se till att åskådare och barn är på behörigt avständ. Ta bort föremål som kan slungas iväg av bladen. Klipp inte utan utkastarröret på plats.

I Klipp inte utan utkast eller hela gräsuppsamlaren på plats.

J Se till att du eller andra personer inte vistas intill klippaggregatet för att undvika skador från roterande blad.

Säkerhetsdekal för batteri

Varning: Brandrisk - Håll barn, öppen eld och gnistor på avständ från batteriet, som kan antända explosiva gaser.

Varning: Svavelsyra kan orsaka blindhet eller allvarliga brännskador - Använd alltid skyddsglasögon eller en ansiktsmask när du arbetar med eller nära ett batteri.

Varning: Batterier alstrar explosiva gaser - Läs igenom och lär dig instruktionerna innan du använder maskinen.

Viktigt: Kasta inte batteriet i soporna - Kontakta kommunen för kassering och/eller återvinning av batterier.

Skölj omedelbart ögonen med vatten. Få medicinsk hjälp snabbt.

Säkerhetsmeddelanden

WARNING

Läs, förstå och följ alla instruktioner och varningar i bruksanvisningen och på maskinen, motorn och tillbehören innan du börjar använda den här maskinen. Underlåtenhet att följa säkerhetsinstruktionerna i den här bruksanvisningen och på utrustningen kan leda till allvarlig personskada eller dödsfall.

• Tillåt endast användare som är ansvarsfulla, utbildade och insatta i instruktionerna och fysiskt kapabla att köra maskinen.
• Kör inte maskinen om du är påverkad av alkohol eller droger/läkemedel.
• Bär skyddsglasögon och skor med hel tå.
• Placera inte händer och fötter intill eller under maskinen. Undvik alltid utkastöppningen.
• Håll maskinen i gott skick. Byt ut slitna eller skadade delar.
• Var försiktig när du servar bladen. Täck bladen eller använd handskar. Byt ut skadade blad. Bladen ska inte repareras eller ändras.
• Använd tillräckligt breda ramper när du lastar eller lastar av maskinen vid transport.
• Se tillbehören för rätt hjulvikt eller motvikt.
• För att undvika brand, håll maskinen ren från gräs, löv eller oönskat material. Rengör återstående utspilld olja och bränsle. Ta bort bränsleindränkt skräp och låt maskinen svalna innan du förvarar den.

WARNING

När motorn körs avger den koloxid som är en luktfri, färglös, giftig gas. Inandning av koloxid kan orsaka huvudvärk, trötthet, yrsel, kräkning, förvirring, anfall, illamående, svimning eller dödsfall.

• Använd ENDAST maskinen utomhus.
• Se till att inga avgaser kommer in i ett slutet utrymme genom fönster, dörrar, ventilationsintag eller andra öppningar.

Funktioner och reglage

Kontrollera att respektive hänvisningsbokstav i Bild 3 överensstämmer med följande tabell.

Reglagesymboler och deras innebörd

A

Elektronisk instrumentpanel

B

(RMO)

C

are

D

are

E

|

F

aftuttan (PTQ) koppla in klippblad

G

L Gasreglage SNABBT läge

M Kvå

N Bränslenivämätare (i förekommande fall)

O Ha

P Spak för justering av säte

Q Klij:

R Klij

S Trans ikopplingsspak

T Bräns'

U Bromspedal

Elektronisk underhållsdisplay

Anm.: När du startar enheten visas sammanlagd tid på underhållsdisplayen. Den sammanlagda tiden återställs till 0 efter 999,9.

Visa sammanlagd tid, tripptid och klocka

1. Tryck på LÄGE (A, Bild 4) högst en sekund för att visa tripptiden.

2. Tryck minst tre sekunder på ÅTERSTÄLL (B) för att återställa tripptiden till 0.

3. Tryck högst en sekund på LÄGE för att visa klockan. Se avsnitt Ställ in klockan.
4. Tryck högst en sekund på LÄGE för att visa sammanlagd tid.

Ställ in klockan

1. Tryck på LÄGE (A, Bild 4) i mer än 3 sekunder. Timmar blinkar på displayen.
2. Tryck på ÅTERSTÄLL för att ställa in timmar.
3. Tryck högst en sekund på LÄGE för att spara inställningen. Minuter blinkar på displayen.
4. Tryck på ÅTERSTÄLL för att ställa in minuterna.
5. Tryck högst en sekund på LÄGE för att spara inställningen.

Underhållsdisplay

OLJEBYTE - Detta meddelande visas efter 50 timmars drift. När du har bytt olja och filter, tryck på LÄGE två gånger för att visa OLJETIMMAR. Tryck sedan in LÄGE och håll intryckt i 3 sekunder för att nollställa timern. Displayen återställs automatiskt.

LUFTFILTERKONTROLL - Detta meddelande visas efter 25 timmars drift. När du har bytt eller rengjort luftfiltret, tryck på LÄGE tre gånger för visning av LUFTFILTERTIMMAR. Tryck sedan in LÄGE och håll intryckt i 3 sekunder för att nollställa timern. Displayen återställs automatiskt.

BYT KLIPPBLAD - Detta meddelande visas efter 100 timmars drift. När du har bytt blad, håll in ÅTERSTÄLL-knappen mer än 3 sekunder för att nollställa timern. Displayen återställs automatiskt.

LÅGT BATTERI - Detta meddelande visas när ett problem med batterispänningen inträffar. Displayen återställs automatiskt när batteriet har åtgårdats.

Anm.: LÅGT BATTERI-meddelandet visas på displayen före alla andra meddelanden. Åtgärda först batteriet. Kontrollera därefter andra underhållsmeddelanden.

Drift

Läs avsnittet Säkerhet för användaren innan du kör maskinen. Se till att du lär dig reglagen och hur du stannar enheten.

Arbetsområde

1. Bekanta dig med området där du planerar att använda klipparen.
2. Se till att området är fritt från oönskat material som skulle kunna plockas upp av bladen och kastas iväg.

FARA

Denna maskin kan slunga föremål som kan skada åskådare eller orsaka skador på byggnader.

• Använd inte maskinen utan att hela uppsamlaren, utkastarröret eller annan säkerhetsutrustning är på plats och fungerar på rätt sätt. Kontrollera regelbundet om det finns tecken på slitage eller andra problem och ersätt delar vid behov.

• Rensa bort föremål från arbetsområdet som skulle kunna kastas iväg av eller hindra användningen av maskinen.

• Se till att åkgräsklipparen är utomhus, innan du startar motorn.

WARNING

Motorer avger koloxid som är en luktfri, färglös, giftig gas. Att andas in koloxid kan orsaka yrsel, svimning eller dödsfall.

1. Lägg märke till alla sluttningar och branter.

FARA

Vid körning på sluttningar, nära vatten eller branter kan det hända att maskinen tappar markkontakt och välter.

• Klipp lutande ytor uppåt/nedåt och inte tvärs lutningen.
• Minska farten och var försiktig på sluttningar.
• Kör inte i sluttningar över 10 grader, vilket innebär en stigning på 3,5 fot på en 20 fot sträcka.
• Tillåt minst två gräsklipparbredders fritt utrymme i närheten av vatten, stödmurar, eller branter.

- Undvik att klippa i vått gräs.

- Använd inte maskinen under några förhållanden där den kan slira eller om styrning eller stabilitet kan ifrågasättas. Däck kan glida även om hjulen står stilla.

- Undvik att starta och stanna i sluttningar.

- Undvik att göra plötsliga förändringar i hastighet eller riktning.

- Sväng långsamt och gradvis.

- Var försiktig när du kör maskinen med en gräsuppsamlare eller andra tillbehör. De kan påverka maskinens stabilitet.

- Följ tillverkarens rekommendationer för viktgräns för bogserad utrustning och bogsering på sluttningar. Se Bogserad utrustning.

1. Se till att användningsområdet är fritt från åskådare, i synnerhet barn.

FARA

Denna åkgräsklippare kan amputera händer och fötter.

• Stanna gräsklipparen om barn eller andra är i närheten.
• Håll barn utanför arbetsområdet och under uppmärksam kontroll av en annan ansvarig vuxen.
• Låt aldrig någon åka med även om bladen är avstängda. Barn kan ramla av och skadas svårt eller hindra säker användning av maskinen. Barn som fått åka med tidigare kan plötsligt dyka upp i klippområdet för att få åka igen och kan bli överkörda eller backas över av maskinen.
• Var försiktig vid kurvor med döda vinklar, buskar, träd eller andra föremål som kan hindra fri sikt.

Test av säkerhetslässystemet

Denna maskin är försedd med ett säkerhetsspärrsystem. Försök inte att förbikoppla eller göra ändringar på brytarna och enheterna.

WARNING

Använd inte maskinen om den inte har godkänts i en säkerhetstest. Kontakta en auktoriserad återförsäljare.

Test 1 – Motorn kommer INTE att startas om:

• Kraftuttaget (PTO) är PÅ, ELLER
• Bromspedalen INTE är helt nedtryckt (parkeringsbroms AV)

Test 2 – Motorn kommer att dra igång och starta om:

• PTO-vredet är AV - OCH
• Bromspedalen är helt nedtryckt (parkeringsbroms PÅ).

Test 3 – Motorn kommer att STOPPAS om:

• Föraren lämnar sätet med PTO-brytaren aktiverad ELLER
• Föraren reser sig från sätet medan bromspedalen INTE är helt nedtryckt (parkeringsbroms AV).

Test 4 – Stopptiden för klipparens blad Kontroll

Klipparens blad och klipparens drivrem stoppar helt inom fem sekunder efter att PTO-brytaren är AV. Om klipparens drivrem inte stannar inom fem sekunder, ska du kontakta din auktoriserade återförsäljare.

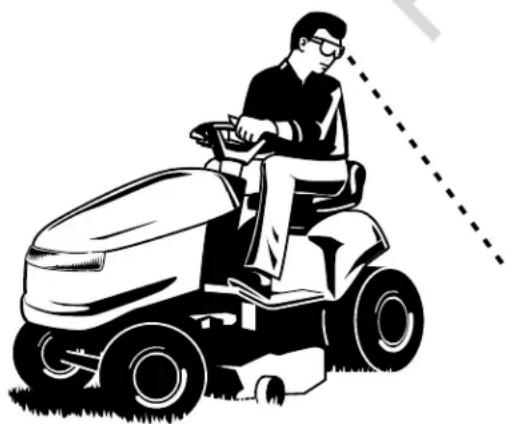

Test 5 – Kontroll av alternativet för klippning i backläge (RMO)

• Motorn STANNAR om man försöker köra bakåt om PTO är PÅ och RMO inte har aktiverats.
• Lampan för RMO kommer att tändas när RMO har aktiverats.

FARA

Klippning i backläge kan vara farligt för personer i närheten. Tragiska olyckor kan inträffa om användaren inte är uppmärksam på barn i närheten. Aktivera INTE klippning i backläge (RMO) om det finns barn i närheten. Barn tycker ofta om att titta på maskinen och på gräsklippningen.

Motor

Kontrollera och fylla på motorolja

Använd garanticertifierad olja från Briggs & Stratton ^® för bästa prestanda. Annan renande olja av hög kvalitet är acceptabel om den är klassificerad för service SF, SG, SH, SJ eller senare. Använd inga specialtillsatser.

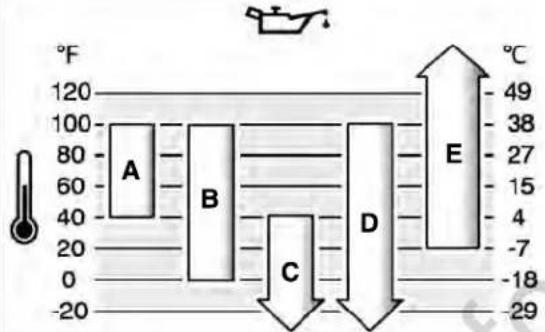

Utomhustemperaturen avgör vilken oljeviskositet som passar för motorn. Använd tabellen för att välja rätt viskositet för förväntat utomhustemperaturintervall.

A	SAE 30: Under 40 °F (4 °C) kan SAE 30 göra motorn svårstartad.
B	10W-30: Över 80 °F (27 °C) kan 10W-30 orsaka ökad oljeförbrukning.Kontrollera oljenivån oftare.
C	5W-30
D	Syntetisk 5W-30-olja
E	Vanguard® Syntetisk 15W-50

*Användning av SAE 30-olja vid temperatur under 40 °F (4 °C) gör det svårare att starta.
**Vid över 80 °F (27 °C) kan oljeförbrukningen öka om man använder 10W-30.

1. Placera enheten på ett horisontellt underlag som visas i Bild 5.
2. Stanna motorn och ta ur nyckeln. Se till att oljepåfyllningsområdet är rent.
3. Dra ut oljemätstickan (A, Bild 6). Torka av oljemätstickan.
4. Sätt in och dra åt oljestickan.
5. Ta bort oljemätstickan igen och kontrollera oljenivån.
6. Se till att oljenivån är vid överdelen av FULL-märket (B) på oljestickan.
7. Om oljenivån är FULL, sätt i och dra åt oljestickan.
8. Om oljenivån är LÅG, tillsätt olja i oljepåfyllningsröret (C).

Anm.: Fyll INTE på olja i snabbavtappningsventilen (om sådan finns).

1. Vänta några minuter och kontrollera oljenivån igen.

2. Sätt in och dra åt oljestickan.

Oljetryck

Om oljetrycket är för lågt, kommer en tryckbrytare (om sådan finns) antingen att stanna motorn eller aktivera en varningsenhet på utrustningen. Om det inträffar måste motorn stannas och oljenivån kontrolleras med oljemätstickan.

Om oljenivån är lägre än vid FYLL PÅ-markeringen, ska olja fyllas på upp till FULL-markeringen. Starta motorn och kontrollera att oljetrycket är korrekt innan du använder maskinen.

STARTA INTE MOTORN om oljenivån är mellan FYLL PÅ- och FULL-markeringarna. Kontakta en auktoriserad serviceverkstad för åtgård av oljetrycket.

Bränslerekommendationer

Bränslet måste uppfylla följande krav:

• Ren, färsk, blyfri bensin.
• Minst 87 oktan/87 AKI (91 RON). Användning på hög höjd, se nedan.
• Bensin med upp till 10 % etanol (gasohol) kan användas.

MÄRK Använd inte bensinsorter som inte är godkända, t.ex. E15 och E85. Blanda inte olja i bensinen och gör inga förändringar av motorn för körning på alternativa bränslen. Användning av bränslen som inte är godkända skadar motordelar, och täcks inte av garantin.

För att skydda bränslesystemet från att det bildas gummi, blanda i en bränslestabilisator i bränslet.

Se Förvaring. Allt bränsle är inte likadant. Om problem uppstår med start eller prestanda, byt bränsleleverantör eller bränslemärke. Denna motor är kalibrerad för drift med bensin. Avgaskontrollsystemet för motorer med förgasare är EM (motormodifieringar). Avgaskontrollsystemen för motorer med elektronisk bränsleinjektion är ECM (motorkontrollmodul), MPI (flerinsprutningssystem) och om tillämpligt en O2S (syresensor).

Hög höjd

På höjder över 1 524 meter (5 000 fot), går minst 85 oktan/85 AKI (89 RON) bensin bra.

För förgasarmotorer krävs en höghöjdsjustering för att bibehålla prestandan. Användning utan denna justering leder till försämrad prestanda, ökad bränsleförbrukning och ökade utsläpp. Kontakta en godkänd försäljare av Briggs & Stratton för information om justering för hög höjd. Användning av motorn på höjder under 762 meter (2 500 meter) med höghöjdsjustering rekommenderas inte.

För motorer med elektronisk bränsleinsprutning krävs ingen höghöjdsjustering.

Fylla på bränsle

WARNING

Bränslet och dess ångor är mycket brandfarligt och kan explodera. Hantera alltid bränsle med stor försiktighet. Underlåtenhet att iaktta dessa säkerhetsinstruktioner kan orsaka brand eller explosion som leder till svåra brännskador eller dödsfall.

Påfyllning av bränsle

• Stäng av motorn och låt den svalna i minst tre minuter innan du tar av tanklocket.
• Släck alla cigarette, cigarrer, pipor och andra antändningskällor.
• Fyll bränsletanken utomhus eller i ett väl ventilerat utrymme.
• Överfyll inte tanken. För att bränslet ska kunna expandera får inte mer bränsle fyllas på än upp till påfyllningsrörets nedre kant.
• Förvara bränsle på avständ från gnistor, öppen eld, gaskök, värme- och andra antändningskällor.
• Kontrollera att det inte finns några sprickor eller läckor på bränsleledningar, tank, lock och kopplingar. Byt vid behov.
• Om bränsle läcker ut, undvik antändning genom att bränslet avdunsta innan du startar maskinen.

• Använd endast en godkänd bensindunk.

• Ta bort oönskat material från området runt tanklocket.

• Ta av tanklocket (A, bild 7).
• Fyll bränsletanken (B) med bränsle. Fyll INTE på mer än upp till påfyllningsrörets nedre kant (C).
• Sätt på tanklocket.

Starta motorn

WARNING

Bränslet och dess ångor är mycket brandfarligt och kan explodera.

Brand eller explosion kan orsaka svåra brännskador eller dödsfall.

När du startar motorn:

• Kontrollera att tändstift, ljuddämpare, tanklock och luftrenare (om sådan finns) är korrekt monterade.
• Dra inte runt motorn om tändstiftet är borttaget.
• Om motorn flödar, ska choken sättas (i förekommande fall) i läget ÖPPEN/KÖR, gasen (i förekommande fall) flyttas till läget SNABB och dra tills motorn startar.

WARNING

Motorer avger koloxid som är en luktfri, färglös, giftig gas.

Att andas in koloxid kan orsaka yrsel, swimning eller dödsfall.

Brand eller explosion kan orsaka svåra brännskador eller dödsfall.

• Starta och kör motorn utomhus.

• Starta inte eller använd motorn i tillstängda utrymmen, även om dörrar och fönster är öppna.

• Kontrollera oljenivån. Se Kontrollera och fylla på motorolja.

• Se till att körreglagen är fränkopplade.
• Sitt i sätet och lyft UPP spaken för justering av sätet, och lås sätet i önskat läge.
• Lägg an parkeringsbromsen (I, Bild 8). Tryck ner bromspedalen, dra UT parkeringsbromsreglaget och släpp bromspedalen.
• Frikoppla PTO genom att trycka på brytaren (E).
• Ställ in gas-/chokereglaget (J) på CHOKE-läget.

Anm.: En varm motor behöver inte chokas.

Anm.: Vissa modeller har ett separat choke-reglage.

Anm.: Vissa motorer har en ReadyStart ^® -funktion och ingen choke.

1. Sätt i nyckeln i tändningslåset (C) och vrid den till START-läget. För tryckknappstartmodeller, tryck på knappen två gånger och håll tills motorn startar.
2. När motorn har startat, flyttas motorns gasreglage till halv hastighet. Se till att motorn är PÅ under minst 30 sekunder. Detta värmer upp motorn.
3. Ställ gasreglaget på SNABB.

Anm.: I händelse av en nödsituation, vrid tändningsbrytaren till AV-läget. Detta STANNAR motorn. Se Stoppa motorn.

Anm.: Om motorn inte startar efter 2 eller 3 försök, kontakta en auktoriserad serviceverkstad.

Stanna motorn

Bränslet och dess ångor är mycket brandfarligt och kan explodera. Brand eller explosion kan orsaka svåra brännskador eller dödsfall.

- Använd inte chokereglaget på förgasaren för att stänga av motorn.

1. Släpp hastighetspedalerna (O, Bild 9).
2. Frikoppla kraftuttaget (PTO) (E). Vänta tills alla rörliga delar stannat.

3. För gasreglaget (J) till LÅNGSAMT läge.

4. Ställ tändningsströmbrytaren (C) i läge AV. Ta ur nyckeln.

5. Lägg an parkeringsbromsen (I). Tryck ner bromspedalen (U), dra UPP parkeringsbromsreglaget och släpp bromspedalen.

I händelse av en nödsituation, vrid tändningsbrytaren till AVläget. Detta STANNAR motorn.

Manövrering av traktorn

1. Sitt ner i sätet och justera det så att du har alla reglage inom bekvämt räckhåll. Se Funktioner och reglage.
2. Lägg an parkeringsbromsen:

A. Tryck NED bromspedalen helt.
B. Dra UPP parkeringsbromsreglaget.
C. Släpp bromspedalen.

1. Frikoppla PTO.
2. Starta motorn. Se Starta motorn.
3. Lossa parkeringsbromsen:

A. Tryck NED bromspedalen helt.
B. Tryck IN parkeringsbromsreglaget.
C. Släpp bromspedalen.

1. Tryck NER pedalen för hastighet framåt, för att köra framåt. Släpp pedalen för att STANNA.
   Anm.: Observera att ju mer pedalen trycks ner, desto snabbare kör traktorn.
2. Stanna klipparen:

A. Släpp hastighetspedalerna.
B. Aktivera parkeringsbromsen.
C. STOPPA motorn. Se Stoppa motorn.

Farthållare

1. Tryck NER hastighetspedalen (O, Bild 3). Se Funktioner och reglage.
2. När du när önskad hastighet, dra UPP farthållaren. Farthållaren läses i ett av sina fem låslägen.
3. Tryck NER bromspedalen (U, Bild 3) eller hastighetspedalen för att frikoppla farthållaren. Se Funktioner och reglage.

Klippa gräs

Denna maskin kan kapa av händer och fötter och slunga ut föremål. Underlåtenhet att iaktta säkerhetsinstruktionerna kan leda till allvarlig personskada eller dödsfall.

• Kör endast maskinen i dagsljus eller med god utomhusbelysning.
• Undvik hål, rötter, gupp, stenar eller andra dolda faror. Ojämn terräng kan få maskinen att välta eller orsaka att användare tappar balansen eller fotfästet.
• Rikta inte gräsutkastet mot någon. Undvik att rikta gräsutkastet mot en vägg eller något hinder eftersom material kan studsa tillbaka mot användaren.
• Stoppa bladen när du korsar grusade ytor.

• Lämna INTE maskinen oövervakad när den är igång. Parkera alltid på jämn mark, koppla ifrån tillbehör, lägg i handbromsen, stanna motorn och ta bort startnyckeln.

• Lägg an parkeringsbromsen (I, Bild 3).

• Se till att PTO-brytaren (E) är frånkopplad.
• Starta motorn. Se Starta motorn.
• Ställ gasreglaget (J) på SNABB.
• Koppla in PTO för att aktivera klippbladen.
• Använd klipphöjdsreglaget (R) för att ställa in önskad klipphöjd. Se Justera klipparens klipphöjd.
• Lägg ur parkeringsbromsreglaget och börja sedan klippa.
• Frikoppla kraftuttaget.
• STOPPA motorn. Se Stoppa motorn.

Motorn STANNAR om pedalen för färdhastighet bakåt trycks ner när PTO är PÅ och RMO inte har aktiverats. Koppla alltid ur PTO före använding av klipparen. Plötslig förlust av körförmågan kan leda till fara.

CentreCut™ -klippaggregat

Vissa modeller har ett CentreCut™-klippaggregat som kan konfigureras för körning med sidoutkast eller bakre utmatning.

Kontakta din återförsäljare för mer information om hur du utför konverteringen bland tillgängliga klippaggregatskonfigurationer.

En komplett konfigurationssats måste vara helt monterad på CentreCut™-klippaggregatet före körning. Använd inte enheten förrän en komplett konfigurationssats är helt monterad. Kontakta din återförsäljare.

Justera gräsklipparens klipphöjd

Klipparens lyftspak (Q, Bild 3) sänker aggregatet till klippläge eller höjer aggregatet till transportläget.

1. Sänk klippaggregatet:

A. Dra lyftspaken något bakåt.
B. För klipparens lyftspak åt vänster.
C. Tryck NER klipparens lyftspak.

1. Höj aggregatet:

A. Dra klipparens lyftspak UPPÄT.
B. Lås den i skåran till höger.

Anm.: Klipp INTE när klippaggregatet är höjt till transportläge.

Anm.: Brytaren för klipphöjd (R, Bild 3) reglerar klipparens klipphöjd. Den justerar klipphöjden mellan 1,5 - 3,5 tum (2,5 - 8,89 cm). Se Specifikationer.

Klippning i backläge (RMO)

Klippning i backläge kan vara farligt för personer i närheten. Tragiska olyckor kan inträffa om användaren inte är uppmärksam på barn i närheten. Barn tycker ofta om att titta på maskinen och på gräsklippningen. Utgå aldrig från att barn stannar där du såg dem senast.

• Håll barn utanför arbetsområdet och under uppmärksam kontroll av en annan ansvarig vuxen.
• Låt aldrig någon åka med även om bladen är avstängda. Barn kan ramla av och skadas svårt eller hindra säker användning av maskinen. Barn som fått åka med tidigare kan plötsligt dyka upp i klippområdet för att få åka igen och kan bli överkörda eller backas över av maskinen.
• Klipp inte under bakåtkörning om det inte är absolut nödvändigt. Titta alltid nedåt och bakåt innan och medan du backar.
• Om maskinen rör sig i backläge utan att klippning i backläge är aktiverat, kontakta omedelbart en auktoriserad återförsäljare.

1. Koppla in kraftuttaget (PTO) (E, Bild 3).
2. Ställ in nyckeln för klippning i backläge (B) till PÅ-läget.

3. LED-lampan tänds.

4. Föraren klipper bakåt.

Anm.: Ta ur RMO-nyckeln för att hindra åtkomst av RMO.

Underhåll

WARNING

Före justeringar och reparationer:

• Koppla ur tändstiftstråden. Håll den borta från tändstiftet.
• För motorer med elstart, koppla bort batteriet vid minuspolen (-).
• Använd ENDAST rätt verktyg.
• Gör INGA ändringar på regulatorfjäder, länkar eller andra delar för att öka motorns hastighet.
• Utbytesdelarna måste av samma konstruktion och installeras i samma position som originaldelarna. Andra delar fungerar sannolikt inte lika bra, kan skada enheten och kan leda till skador.
• Slå INTE på svänghjulet med hammare eller hårt föremål, eftersom det då kan sprängas under körning.

Underhållsschema

ÅKGRÄSKLIPARE OCH KLIPPAGGREGAT

Var 8:e timme eller dagligen

Kontrollera säkerhetslässystemet.

Ta bort oönskat material från klipparen, klippaggregatet och motorrummet.

Var 25:e timme eller en gång om året

Kontrollera däcktrycket.

Kontrollera stopptiden för klippbladen.

Kontrollera eventuellt lösa fästelement på äkgräsklipparen och klippaggregat.

Var 50:e timme eller ärligen

Rengör batteriet och batterikablarna.

Kontrollera åkgräsklipparens bromsar.

Kontakta en auktoriserad Briggs & Stratton-verkstad årligen

Smörj åkgräsklipparen och klippaggregatet.

Kontroll av klippbladen**

*Det som inträffar först.

**Kontrollera bladen oftare i områden med sandig mark eller dammiga förhållanden.

MOTOR

Första 5 timmarna

Byt motorolja.

Var 8:e timme eller dagligen

Kontrollera motorns oljenivå.

Var 25:e timme eller en gång om året

Rengör luftfilter och förrenare.**

Var 50:e timme eller årligen

Byt motorolja.

MOTOR

Byt oljefilter.

Årligen

Byt luftfilter.

Byt förrenare.

Kontakta återförsäljare en gång per år för att

Kontrollera ljuddämpare och gnistfångare.

Byt tändstift.

Byt bränslefilter.

Rengör luftkylsystem.

*Det som inträffar först.
**Rengör oftare under dammiga förhållanden eller där luftburet material förekommer.

Kontroll av däcktryck

För korrekt drivning och bästa klippningsprestanda, se till att däcktrycket är 12-14 psi (0,82–0,96 bar). Se Däcktryck i Underhällsschema. Se också Däcktryck i avsnittet Specifikationer.

Anm.: Det kan finnas avvikelser i däcktryck från "Maximalt tryck" som visas på däckens sidor.

Batteriunderhåll

Rengöra batteriet och kablarna

WARNING

MINUSKABELN (svart) ska alltid tas bort FÖRST när batteriet kopplas bort och sättas tillbaka SIST när du kopplar in batteriet. Om det inte görs i denna ordning, kan den pluspolen kortslutas mot ramen av ett verktyg.

Anm.: Koppla INTE bort eller anslut batterikabeln när motorn är PÅ.

1. STOPPA motorn. Ta ur nyckeln.
2. Lossa först MINUS-kablarna (-) (A, Bild 10) från batteriet.
3. Lossa sist PLUS-kablarna (+) (B) från batteriet.
4. Rengör batteriet utanpå med bikarbonat och vatten.
5. Använd stålborste och batteripolrengöring för att rengöra batteripolerna och kabeländarna.

6. Smörj in batteripolerna med vaselin eller fett som inte är elektriskt ledande.

7. Sätt i batteriet.

8. Koppla först in PLUS-kablarna (+) till batteriet.

9. Koppla sist in MINUS-kablarna (-) till batteriet.

Ladda batteriet

WARNING

Ha inte öppen eld eller gnistor i närheten av batteriet. Gaser från batteriet är mycket explosiva.

Om batteriet är urdraget eller för svagt för start av motorn kan det bero på ett fel i laddningssystemet eller någon annan elektrisk komponent. Om du är osäker på orsaken till problemet, kontakta en auktoriserad serviceverkstad. För att byta batteriet, se Rengöring av batteri och kablar.

Kontroll av stopptiden för klippbladen

WARNING

Om klippbladen inte STANNAR inom 5 sekunder eller mindre, måste kopplingen justeras. Använd INTE maskinen förrän justeringarna har gjorts av en auktoriserad Briggs & Stratton serviceverkstad.

När PTO-brytaren slås AV måste klipparens blad och drivrem STANNA inom 5 sekunder eller mindre. Om klipparens drivren inte STANNAR inom 5 sekunder, kontakta en auktoriserad Briggs & Stratton serviceåterförsäljare för reparation.

Byta motorolja

1. Ställ åkgräsklipparen på ett horisontellt underlag (A, Bild 11).
2. Stanna motorn och ta ur startvredet eller nyckeln (B).
3. Rengör kring oljepåfyllningen och oljefiltret.
4. Dra ut oljemätstickan (C).
5. Lossa oljeavtappningsslangen (A, Bild 12)
6. Ta försiktigt bort locket (B) och sänk ner slangen i en godkänd behållare (C).
7. Sätt tillbaka oljelocket ordentligt när oljan runnit ut och fäst sedan oljeslangen på motorns sida.
8. Ta bort oljefiltret (B, Bild 13) och kassera.
9. Smörj in filterpackningen (A) med ren olja.
10. Skruva på oljefiltret och dra åt för hand så att packningen sluter tätt mot fästet (C). Dra sedan åt filtret 1/2–3/4 varv.
11. Fyll på olja. Se avsnittet Kontrollera och fylla på olja.

Luftfilterenhet (kassett med förrenare)

WARNING

Starta eller använd INTE motorn utan luftrenarenhet eller luftfilter eftersom det kan medföra brandrisk.

MÄRK Använd INTE tryckluft eller lösningsmedel för att rengöra luftfiltret. Tryckluft kan skada filtret och lösningsmedel löser upp det.

1. Lossa skruvarna (A, Bild 14) och ta bort filterkåpan (B).
2. Ta bort luftrenaren (C) och demontera den.
3. Ta bort oönskat material och skräp som kan komma in i förgasarens öppning (D).
4. Ta bort förrenaren från luftfiltret.

5. Knacka luftfiltret lätt mot en hård yta för att lossa skräp. Om luftfiltret är smutsigt, ersätt det.

6. Blötlägg förrenaren i flytande tvättmedel och vatten. Låt den lutftorka helt. Smörj INTE förrenaren.

7. Montera det torra förfiltret på luftfiltret.
8. Montera luftfilterenheten.
9. Montera käpan och dra åt skruvarna.

Förflytta traktorn för hand

1. Koppla ur kraftuttaget (PTO) (E, Bild 3).
2. STOPPA motorn. Se Stoppa motorn.
3. Dra transmissionsfrikopplingsspaken (S, Bild 15). Tryck sedan ner spaken för att låsa på plats.
4. Maskinen kan nu flyttas för hand.

WARNING

Bogsering av maskinen orsakar skador på transmissionen. Använd inte ett annat fordon för att skjuta eller dra maskinen. Aktivera inte transmissionsurkopplingsspaken medan motorn är PÅ.

Kontrollera tändstiften

WARNING

Oavsiktliga gnistor kan orsaka brand eller elektriska stötar.

När du kontrollerar tändningssystemet:

• Använd en godkänd gnistprovare.
• Kontrollera INTE tändstiftets gnista med tändstiftet bortmonterat.

MÄRK Tändstift har olika värmetal. Det är viktigt att använda rätt tändstift för att undvika skador på motorn. Montera tillbaka ett tändstift av samma eller motsvarande typ.

Rengöring av tändstiften

Rengör tändstiften med en stålborste och kraftig kniv. Använd INTE slipmedel.

Kontrollera tändstiftsgapet

Använd ett bladmått (A, Bild 16) för att kontrollera avståndet mellan elektroderna på tändstiftet. När avståndet är rätt kommer måttet att kärva lite när du drar det genom gapet.

För att justera tändstiftsgapet, använd ett bladmätt och bänd försiktigt en böjda elektroden. Se till att inte vidröra mittelektroden eller porslinet.

Sätt i tändstiften

Dra åt tändstiftet med fingrarna, dra sedan åt med en skruvnyckel som visas i Bild 17.

• 180 in-lbs (20 Nm), ELLER
- 1/2 varv när du sätter i originaltändsiftet, ELLER
- 1/4 varv när du sätter i ett nytt tändsift.

Bogserad utrustning

1. Innan du bogserar enheten, se till att draganordningen är avsedd för bogsering.
2. Fäst ENDAST bogserad utrustning i dragpunkten.
3. För bogserad utrustning och bogsering i sluttningar, se till att rekommendationerna för viktgräns är korrekta.
4. Bruttovikt (släpvagn och last) på 400 lb (181,4 kg).
5. Maximalt 20 lb (9,1 kg) upp eller ner på kulan.

6. Gå från en 10 graders gräns till en 5 graders gräns på sluttning.

7. Låt INTE barn eller andra personer åka på bogserad utrustning.

8. Bogserad utrustnings vikt kan orsaka att man förlorar grepp och kontroll i sluttningar.

9. Lägg INTE växeln i friläge för att rulla nedför sluttningar.

Rengör klippaggregatet (om sådant finns)

Anm.: Använd spolöppningen (C, Bild 18) för att rengöra undersidan på klippaggregatet.

1. Ställ åkgräsklipparen på en horisontell jämn yta.

2. Fäst snabbkopplingen (A, Bild 18) på trädgårdsslangen (B) och anslut till spolöppningen (C) på klippaggregatet.

3. Vrid PÅ vattnet.

4. Starta motorn. Se Starta motorn.

5. Ställ in klipphöjden på det högsta läget. Se Justera klipparens klipphöjd.

6. Aktivera kraftuttaget (PTO) för att starta klippbladen. Rotationen på bladen och vatten kommer att rengöra undersidan på klipparen.

7. Frikoppla kraftuttaget.

8. Stäng av motorn. Se Stoppa motorn.

9. Stäng AV vattnet.

10. Koppla bort slangen och snabbkopplingen från spolöppningen (C).

Förvaring

WARNING

Förvara aldrig enheten (med bensin) i ett stängt, ickeventilerat utrymme. Bensinångor kan spridas till en antändningskälla (t.ex. värmepanna, vattenberedare osv.) och orsaka en explosion.

- Förvara på avständ från värmepanna, spisar, varmvattenberedare och andra apparater med tändare eller andra antändningskällor, eftersom de kan antända bränsleånga.

Utrustning

Stäng AV kraftuttaget (PTO) och lägg i parkeringsbromsen. Ta ur startnyckeln. Låt maskinen svalna.

Om du tar bort batteriet kommer batteriets livslängd att öka. Se till att förvara batteriet på en sval och torr plats och håll det fulladdat. Om batteriet lämnas kvar i maskinen ska den negativa kabeln kopplas ifrån.

Bränslesystem

Bränsle kan bli avslaget om det förvaras i en behållare i mer än 30 dagar. Varje gång du fyller behållaren med bränsle, tillsätt bränslestabilisator enligt tillverkarens instruktioner. Detta håller bränslet intakt och minskar risken för bränslerelaterade problem eller kontaminering av bränslesystemet.

Att tömma motorn på bränsle är inte nödvändigt när bränslestabilisatorn tillsätts enligt instruktionerna. Slå PÅ motorn i två minuter innan förvaring för att få bränslet och stabilisatorn genom bränslesystemet.

Före start av maskinen efter förvaringen:

• Kontrollera alla vätskenivåer. Gå igenom alla underhållspunkterna.
• Gör alla rekommenderade kontroller och procedurer som finns i bruksanvisningen.
• Se till att motorn är varm innan du använder den.

Felsökning

Felsöka åkgräsklipparen

PROBLEM MÖJLIG ORSAK ÅTGÄRD
Motorn drar inte igång eller startar inte.	Bromspedalen är inte nedtryckt. Tryck ned bromspedalen helt.
	Bränsletanken är tom. Om motorn är varm, låt den svalna och fyll sedan bränsletanken igen.
	PTO-brytaren är i läget PÅ. PTO-brytaren är i läge AV.
	Farthållaren är inkopplad. Ställ farthållaren i läge NEUTRAL/AV.
	Sur motor. Frikoppla choken.
	Batteripolerna är smutsiga. Se Rengöra batteri och kablar.
	Batteriet ger ingen spänning eller är urdraget. Ladda eller byt ut batteriet.
	Lösa eller trasiga kablar. Okulärbesiktiga ledningarna. Är ledningarna slitna eller trasiga ska du kontakta en auktoriserad serviceverkstad.
Motorn är svårstartad eller går ojämnt. Bränsleblandningen är för fet. Rengör luftfiltret.
	Låg oljenivå. Kontrollera eller tillsätt olja efter behov. Knackningar i motorn.
	Fel oljeviskositet. Se avsnittet Kontrollera och fylla på olja.
För hög oljförbrukning.	Motorn är för varm. Se motorflänsar, fläktfilter och luftrenare (om sådan finns).
	Fel oljeviskositet.	Se avsnittet Kontrollera och fylla på olja.
	För mycket olja i vevhuset.	Tappa ut överskottsolja.
Avgasröken från motorn är svart.	Luftfiltret är smutsigt.	Se avsnitt Montera luftfilter.
	Choken är stängd.	Öppna choken.
Motorn går, men åkgräsklipparen rör sig inte.	Pedalerna för att reglera hastigheten är inte nedtryckta.	Tryck ned hastighetspedalerna.
	Transmissionsfrikopplingsreglage är i SKJUT-läget.	Ställ transmissionsfrikopplingsreglaget till KÖR-läget.
	Parkeringsbromsen är anlagd.	Lossa parkeringsbromsen.
Åkgräsklipparen är svår att styra eller hantera.	Fel däcktryck.	Se avsnitt Kontrollera däcktrycket.

Anm.: För alla andra problem, kontakta en auktoriserad serviceverkstad.

Felsökning av åkgräsklipparen

PROBLEM MÖJLIG ORSAK ÅTGÄRD
Klipparen klipper ojämnt.	Däcken har inte rätt tryck.	Se avsnitt Kontrollera däcktryck.
Klippningen ser ojämn ut.	Motorhastigheten är för låg.	Ställ gasreglaget på SNABB.
	Färdhastigheten är för hög.	Sakta ner.
Motorn stannar lätt med klippaggregatet inkopplat.	Motorhastigheten är för låg.	Ställ gasreglaget på SNABB.
	Färdhastigheten är för hög.	Sakta ner.
	Smutsig eller igensatt luftrenare.	Se avsnitt Montera luftfilter.
	Klipphöjden är för lågt inställd.	Klipp långt gräs med max klipphöjd inställd vid första klippningen.
	Motorn är inte vid arbetstemperatur.	STARTA motorn och låt den värma upp i flera minuter.
Motorn startar, och åkgräsklipparen körs, men klipparen klipper inte.	Kraftuttaget (PTO) är frånkopplat.	Koppla i kraftuttaget.

Anm.: För alla andra problem, kontakta en auktoriserad serviceverkstad.

Specifikationer

Ansvarsfriskrivning för nominell effekt

Nominell effekt: Den nominella bruttoeffekten för enskilda bensinmotormodeller märks i enlighet med SAE:s (Society of Automotive Engineers) kod J1940, rutin för effekt- och vridmomentklassning för små motorer, och klassas i enlighet med SAE J1995. Vridmomentvärden härleds vid 2 600 RPM för de motorer som har "rpm" angivet på märkningen och 3 060 RPM för alla andra. Hästkraftvärden härleds vid 3 600 RPM. Bruttoeffektkurvorna finns på www.BRIGGSandSTRATTON.COM. Nettoeffekten mäts med monterade avgassystem och luftrenare, medan bruttoeffekten mäts utan dessa tillbehör. Motorns verkliga bruttoeffekt blir högre än motorns nettoeffekt och påverkas bland annat av driftsmiljö och skillnader mellan olika motorer. Med tanke på det breda utbudet av produkter med motorer monterade, är det inte säkert att bensinmotorn utvecklar den klassificerade bruttoeffekten när den används på en viss utrustning. Skillnaden beror på ett antal faktorer, bland annat olika motordelar (luftrenare, avgassystem, laddning, kylning, förgasare, bensinpump osv.), begränsning i tillämpningen, omgivande driftsmiljö (temperatur, luftfuktighet, höjd över havet) och variationer mellan motorexemplar. På grund av tillverknings- och kapacitetsbegränsningar kan Briggs & Stratton ersätta denna motor med en motor med högre nominell effekt.

Not for Reproduct

Not for Reproduct
