BRUKSANVISNING MRD310 MURRAY

Afprov klipperknivenes standsningstid 33

Skif motorolien. 33

För du starter maskinen after opbevaring:

Feilsking av klipperen. 189

Feilsok klapperen. 189

Nár du fyller pá drivstoff

Innehållsförteckning:

Sakerhetssymboler och signalord. 212

Sakerhetssymboler och innebord. 213

Sakerhetsmeddelanden 214

Sakerhetsdekaler 214

Sakerhetsdekal for batteri. 215

Funktioner och reglage 215

Reglagesymboler och deras innebord. 215

Elektronisk instrumentpanel. 216

Drift 217

Arbetsomrade 217

Kontroll av dacktryck. 222

Batteriunderhall 222

Kontrollera tändstiften 223

Förfyta traktorn for hand. 223

Bogserad utrusting. 224

Rengör klippaggregatet (om sādant finns) 224

Förvaring 224

Felsökning. 225

Felsoka Åkgräsklipparen. 225

Felsökning av akgrasklipparen. 225

Specificationer 226

Specificationstabell 226

Produkter som omfattas avenna bruksanvisning

Denna bruksanvisning galler for foljandeprodukter:

2691686-00, 2691686-01, 2691687-00, 2691687-01,

2691688-00, 2691688-01, 2691704-00, 2691704-01,

2691705-00, 2691705-01, 2691706-00, 2691706-01,

2691716-00, 2691717-00.

Allman information

Forytterligare information, se Kundens kontaktvagledning som medfoljer enheten.

Bilderna i detta dokument äterger exempl. Din maskin kan avvika frän Bilder som visas. VÄNSTER och HÖGER avser rikkningar sett i forarens körställning.

Användingen av Viktigt och Anm i texten visar fortydliganden, undantag eller alternative till angivna procedurer.

Översättning av detta dokument till andra språk År gjord utifrän det engelska originalet.

Atervinn allt forpackningsmaterial, använd olja och batterier enligt gällande bestämmelser.

Kontaktuppgifter till vårt Europa-kontor

Vid frägor om utsläpp i Europa, kontakta vart Europa-kontor på adressen:

Max-Born-Straße 2, 68519 Vienna, Tyskland.

Europeiska unionen (EU) steg V (5): Koldioxidvärden (CO_2)

Koldioxidvarden for Briggs & Stratton typgodkanda motorer for EU kan erhallas genom att CO2 anges i söfönstret på BriggsandStratton.com.

Intygande om överensstämmlse

Denna produit uppyller alla relevanta bestammelser och direktiv. Information Återfinns i produits specifica intygande om overensstammelse (DOC) som ingár i medfoljande dokumentation tillprodukten.

Förarens sakerhet

Spara instruktionerna for framtida referens. Denna braupsanvisning innehaller sakerhetsinformation for att

uppmärksamma pa de faror och risker som kan uppst med maskinen och hur man undviker dem. Den innehaller aven viktiga instruktioner som maste foljas fore den forsta anvandningen, normal anvandning och vid underhall.

Den harprodukten ar utformad for och avsedd att anvandas for att klippa väl underhällna gräsmattor och ar inte avsedd for andraändamål.

Det ar viktigt att du laser och forstar anvisingarna innan du forsoker starta eller anvanda utrustningen.

Se till att du ar bekant med reglagen och korrekt användning av Produkten.

Lär dig hur du stannar enheten och hur man snabbt kopplan ur reglagen.

Vägledning für matning av lutning

Mätning av gräsmattans lutninq med en mobiltelefon ererett vinkelmatningsverktyg:

WARNING

Kör inte på sluttningar som lutar mer än 10^ grader.

1. Använd att minst två (2) fot langt rakt foremål (A, bild 1). En 2 × 4 rak bräda eller metallstång fungerar bra.
2. Vinkelmatningsverktyg.

a. Använd din mobilitelefon: Många mobilitelefoner (B, Bild 1) har en lutningsmatare (virtuellt vattenpass) som en app med en kompasssymbol. Sök annars upp en lutningsmatare-app i en app-butik.
b. Använd vinkelmatningsverktyg: Vinkelmatningsverktyg (C och D, Bild 1) finns i lokala verktygsbutiker erler i webbutiker (kallas även lutningsmatare, protraktor, vinkelmatare erller vinkeltolk). Vred (C) aller digital typ (D) kan användas, medan andra eventuellt inte fungerar. Läs och följ braksanvisningen for vinkelmatverktyget.

1. Satt det (minst) tvá (2) fot lánga raka foremalet lungs den brantaste delen av grasmattan. Satt foremalet i lutninqens riktning.
2. Lagg mobiltelefonen aller vinkelmatningsverktyget pa den raka kanten och avlås vinkeln i grader. Detta ar grasmattans lutning.

Anm.: En papperstolk for upskattning av lutningen medfoljer produits dokumentation och finns även for nedladdning på tillverkarens webbplats.

Sakerhetssymboler och signalord

Varningssymbolen avänds für att indikera information om risker som kan leda till personskador. Signalorden (FARA, VARNING eller FÖRSIKTIGHET) används tillsammans med varningssymbolen für att indikera risk for allvarlig personskada. Därutöver kan en varningssymbol användas für att indikera typ av fara.

LARA indikerar en risk som, om den inte undviks, leder till allvarlig personskada aller dödsfall.
WARNING indikerar en risk som, om den inte undviks, kan leda till allvarlig personskada aller dödsfall.
FORSIKTIGHET indikerar en risk som, om den inte undviks, kan leda till lindrig aller mattlig personskada.
OBS langer information som anses viktig, men inte relateras till fara.

Sakerhetssymboler ochinnebord

Symbol Innebörd
	Säkerhetsinformation om faror som kan leda till persorskador.
	Läs och sätt dig in i handboken innan du använder eller servar,enheten.
	Ta ur nyckeln ochLEASE bruksanvisningen innan du servar,enheten.
STOP	Stoppl
	Brandfara
	Explosionsrisikl
Risk forelektriska stötarl
	Risik foregirriga gaserl

Symbol Inebörd
	Rörliga delàrì
	Bär ögonskydd.
	Farlig kemikaliel
	Risk für heta ytorl
	Amputeringsriskli
	Risk für utkastade fremälli
	Häll ett sakerhetsavständl
	Häll barn på avständl
10° Max.	Överkörningsriskli
10° Max.	Amputeringsriskli

Sakerhetsmeddelanden

WARNING

Läs, Första och följ alla instruktioner och varninger i bra克斯anvisingen och på maskinen, motorn och tillbehören innan du börjar använda den har maskinen. Underlåtenhet att följa sakerhetsinstruktionerna i den har bra克斯anvisingen och på utrustingen kan leda till allvarlig personskada eller dödsfall.

• Tillat endast anvandare som ar ansvarsfulla, utbildade och insatta i instruktionerna och fysiskt kapabla att kora maskinen.
  Kor inte maskinen om du ar paverkad av alkohol erler droger/lakemedel.
  Bär skyddsglasögon och skor med hel ta.
• Placerainte hander och fotter intill erler under maskinen. Undvik alltid utkastoppningen.
• Håll maskinen i gott skick. Byt ut slitna eller skadade delar.
• Var försiktig när du servar bladen. Täck bladen eller använd handskar. Byt ut skadade blad. Bladen ska inte repareras eller ändras.
• Använd tillräckligt breda ramper;nar du lastar uller lastar av maskinen vid transport.
• Se tillbehören für ratt hjulvikt aller motvikt.
• For att undvika brand, häll maskinen ren frän gräs, lov eller oönskat material. Rengör Återstäende utspilddolja och bransle. Ta bort brändsleindränkt skräp och latmaskinen svalna innan du forvarar den.

WARNING

När motorn körs avger den koloxid som ar en luktfri, färglos, giftig gas. Inandning av koloxid kan orsaka huvudvärk, trötthet, yrsel, krakning, forvirring, anfall, illamaende, swimning aller dōdsfall.

• Använd ENDAST maskinen utomhus.
• Se till att inga avgaserkommen in i ett slutet utrymme genom fönster, dorrar, ventilationsintag aller andra öppningar.

Sakerhetsdekaler

Innan du kör maskinen, lás sakerhetsdekalerna. Jämför bild 2 med dekalerna som visas i tabellen nedan. Föreskrifterna och varningarna ar till für din sakerhet. För att undvika personskada eller skador på maskinen maste du Första och folja alla sakerhetsdekaler.

Viktigt: Om sakerhetsdekalerna slits ut uller skadas och inte ar Iasbara kan nya bestallas hos din lokala aterforsaljare.

A

B

C

Förklaring av sakerhetsdekalernas symboler Jämfor bokstäverna (A - J) i sakerhetsdekalerna for sakerhetsdefinitionerna som lista i följande tabell.

A VARNINGI Läsigenom och lär dig instruktionerna innan du använder maskinen. Identifiera var alla reglage sitter och vilken Funktion de har. Kör inte maskinen utan att ha lär dig hur den ska användas.
B FARA - RISK FÜR FÖRLORAT GREPP, GLIDNING, STYRPROBLEM OCH KONTROLL I SLUTTNINGAR: Om maskinen stannar när den rör sig framät aller böjar glida pa en sluttning, stanna bladen och kör langsamt bort frän sluttningen.

C	FARA - BRANDFARA: Se till att hälla encheten ren frän gräs, lväv och överskottsolja. Fyll inte på brändsle när motorn ar varm eller igång. Stång av motorn. Lät motorn svalna i minst tre minuter före päfyllning av brändsle. Fyll inte på brändsle inomhus, i en sluten transportvagn, garage erller andra slutna utrymmen. Avlågsna utspillt brändsle. Rök inte medan du använder maskinen.
D	FARA - RISK FÖR SLIRNING OCH VÄLTNING: Klipp upp och ner für sluttningar, inte på tvåren. Kör inte i sluttningar med mer än tio graders lutning. Undvik plötsliga och skarpa (snabba) svängar;när du befinner dig i en sluttning.
E	FARA - RISK FÖR AMPUTATION OCH LEMLÄSTNING: Se till att sakerhetsanordninger (skydd, lock och brytare) sitter på plats och fungerar for att undvika skador frán roterande blad och rörliga delar.
F	Klippinte i narheten av barn aller andra personer. Lät ALDRIG passagerare aka med, i synnerhet barn, även om bladen är avstängda. Klippinte i backläge om det inte är absolut nödvändigt. Titta ner och bakom - innan och medan du kör encheten bakål.
G	Ta hjälp av teknik litteratur fore tekniiska reparationer uller underhäll. När du lämnar maskinen, stäng av motorn, lagg an parkeringsbromsen och ta ur tändningsnyckeln.
H	Se till att askadare och barn är på behörigt avständ. Ta bort foremål som kan slungas iväg av bladen. Klipp inte utan utkastarröret på plats.
I	FARA - SLUNGADE FÖREMål: Använd inte utan att Först ha anslutit utkastarröret.
J	FARA - RÖTERANDE KILLPBLAD: Klippaggregatet kan slå av kroppsdelar. Ha inte händer och fötter i narheten av bladen.

Sakerhetsdekal for batteri

Varning: Brandrisk - Häll barn, öppen eld och gnistor på avständ frän batteriet, som kan antända explosiva gaser.

Varning: Svavelsyra kan orsaka blindhet aller allvarliga brännskador - Använd alltid skyddsglasögon aller en ansiktsmask)när du arbetar med aller näre att batteri.

Varning: Batterier alstrar explosiva gaser - Läsigenom och lär dig instruktionerna innan du använder maskinen.

Viktigt: Kasta inte batteriet i soporna - KontaktaCOMMEN für kassering och/eller återvinning av batterier.

Skölj omedelbart ögonen med vatten. Fà medicinsk hjälp snabbt.

Funktioner och reglage

Jämfor bild3medfoljande tabell.

Funktioner och reglage kan skilja sig fr'an de som visas.

Reglagesymboler och deras内在bord

A Klinninger l backlage (RMO)
B T
C Klap
D Klip
E Sta
F Tä
G Larm für full uppsamlare
H Parkovishemaglage
I Kvävinig
J Gasreglage
K Gasreglage LÄNGSAMTläge
L Gasreglage SNABBTläge
M K
N Kraftuttag (PTO) koppla in klippblad
O Kraftuttag (PTO) koppla bort klippblad
P Bromspedal

Q Hastigbetendaler
S Farthällare
T Spak För justering av säte
U Trans flikopplingsspak
V Brändslenivämätare (i förekommende fall)
W Brändsletank

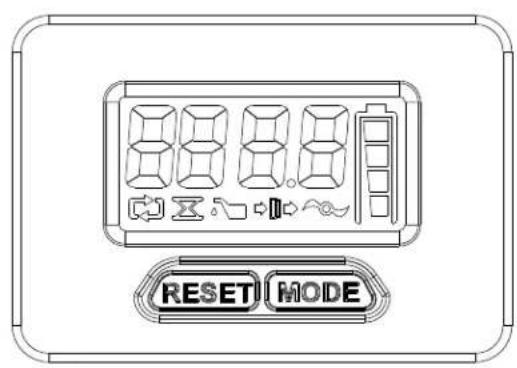

Elektronisk instrumentpanel

Visa sammanlagd tid, tripptid och klocka

Anm.: När du startar encheten visas sammanlagd tid på underhällsdisplayen. Den sammanlagda tiden Återställs till 0 after 999,9.

1. Tryck högst en sekund på LÄGE for att visa triptiden.
2. Tryck minst tre sekunder pa ATERSTALL for att aterstalla triptiden till 0.

3. Tryck högst en sekund på LAGE for att visa klockan. Se avsnitt Ställ in klockan.

4. Tryck högst en sekund på LÄGE für att visa sammanlagd tid.

Stall in klockan

1. Tryck på LÄGE i mer än 3 sekunder. Timmar blinkar på displayen.
2. Tryck på ÅTERSTÄLL for att ställa in timmar.
3. Tryck högst en sekund på LÄGE für att spara inställingen. Minuter blinkar på displayen.
4. Tryck på ÅTERSTÄLL for att ställa in minuterna.
5. Tryck högst en sekund på LÄGE für att spara inställningen.

Underhállsdisplay

OLJEBYTE - Detta meddelande visas after 50 timmars drift. När du har bytt olja och filter, tryck på LÄGE två gänger for att visa OLJETIMMAR. Tryck sedan in LÄGE ochhall intryckt i tre sekunder for att nollställa visningen.

LUFTFILTERKONTROLL - Detta meddelande visas after 25 timmars drift. När du har bytt eller rengjort luftfiltret, tryck på LÄGE tre gänger for visning av LUFTFILTERTIMMAR. Tryck sedan in LÄGE ochhall intryckt i tre sekunder for att nollställa visingen.

BYT KLIPPBLAD - Detta meddelande visas after 100 timmars drift. När du har bytt blad, häll in ÅTERSTÄLLknappen mer än 3 sekunder for att nollstalla timern och rensa displayen.

LAGT BATTERI - Detta meddelande visas när att problem med batterispänningen inträffar. Visningen Återställs automatiskt när batteriet har atgårdats.

Anm.: När LAGT BATTERI-meddelandet visas på displayen, har det prioritet framfor alla andra meddelanden. Serva forst batteriet, och kontrollera direfter andra underhallsmeddelanden.

Drift

Läs avsnittet Sakerhet for användaren innan du kör maskinen. Se till att du lar dig reglagen och hur du stannar encheten.

Arbetsomrade

1. Bekanta dig med området där du planerar att använda klipparen.
2. Se till att området ár fritt frän öönskat material som skulle kunna plockas upp av bladen och kastas ivåg.

FARA

Denna maskin kan slunga foremål som kan skada áskádare ell orsaka skador pa byggnader.

• Använd inte maskinen utan att hela uppsamlaren, utkastarröret erller annan sakerhetsutrustning ar pa plats och fungerar pa ratt satt. Kontrollera regelbundet om det finns tecken pa slitage aller andra problem och ersatt delar vid behov.

• Rensa bort foremål fræn arbetsområdet som skulle kunna kastas ivag av eller hindra användningen av maskinen.

• Se till att äkgräsklipparen År utomhus, innan du startar motorn.

WARNING

Motorer avger koloxid som ar en luktfri, farglos, gifting gas. Att andas in koloxid kan orsaka yrsel, swimning ell er dodsfall.

1. Lagg marke till alla sluttningar och branter.

FARA

Vid körning på sluttingar, nara vatten eller branter kan det hända att maskinen tappar markkontakt och välter.

• Klipp lutande ytor uppat/nedat och inte tvärs lutningen.
• Minska farten och var försiktig på sluttningar.
• Kör inte i sluttningar over 10 grader, vilket innebär en stigning på 3,5 fot på en 20 fot sträcka.
• Tillat minst två gräsklipparbredders fritt utrémme i narheten av vatten, stödmurar, eller branter.
• Undvik att klippa i vatt gras.
• Använd inte maskinen under nagra Förhallanden)där den kan slira eller om styrning aller stabilitet kan ifragasattas. Däck kan glida även om hjulen star stilla.
• Undvik att starta och stanna i sluttningar.
• Undvik att gora plotsliga forandringar i hastighet ell riktning.
• Sväng längsamt och gradvis.
• Var försiktig när du kör maskinen med en gräsuppsamlare eller andra tillbehör. De kan pÅverka maskinens stabilitet.

• Folj tillverkarens rekommendationer for viktgrans for bogserad utrustning och bogsering pa sluttningar. Se Bogserad utrustning.

• Se till att användningsområdet ar fritt frän askådare, i synnerhet barn.

FARA

Denna Åkgräsklippare kan amputera händer och fötter.

• Stanna gräsklipparen om barn aller andra är i narheten.
  Häll barn utanfor arbetsområdet och under uppmärksam kontroll av en annan ansvarig vuxen.
• Låt aldrig nágon áka med även om bladen ár avstängda. Barn kan ramla av och skadas svart eller hindra saker användning av maskinen. Barn som fätt áka med tidigare kan plotsligt dyka upp i klippområdet for att få ákaigen och kan bli overkörda eller backas over av maskinen.
• Var försiktig vid kurvor med döda vinklar, buskar, trad ell er andra foremål som kan hindra fri sikt.

Denna maskin ar forsedd med ett sakerhetssparrsystem. Forsok inte att forbikoppla aller gora andringar pa brytarna och encheterna.

WARNING

Använd inte maskinen om den inte har godkänts i en sakerhetstest. Kontakta en auktoriserad äterförsäljare.

Test 1 - Motorn ske INTE dra igang om

Kraftuttaget (PTO) ar PÅ, ELLER
- Bromspedalen INTE ar helt nedtryckt (parkeringsbroms AV).

Test 2 — Motorn SKA dra igang och starta om

• PTO-brytaren ar AV, OCH
  Bromspedalen ar helt nedtryckt (parkeringsbroms PÅ).

Test 3 — Motorn ske STÄNGAS AV om

• Foraren reser sig frán sātet med PTO inkopplad, ELLER;
• Föraren reser sig frän sätet medan bromspedalen INTE ar helt nedtryckt (parkeringsbroms AV).

Test 4 - Stopptiden for klipparens blad Kontroll

• Klipparens blad och klipparens drivrem stoppar helt inom fem sekunder after att PTO-brytaren stangs AV.
• Om drivremmen inte stannar inom fem sekunder, ska du kontakta din auktoriserade Återförsäljare.

• Motorn bör stängas av om man försökör körakbakat om PTO har AKTIVERATS och RMO inte har aktiverats.
• Lampan for RMO skā tandas nār RMO har aktiverats.

FARA

Klippning i backlage kan vara farligt for personer i narheten. Tragiska olyckor kan intraffa om anvandaren inte ar uppmarksam pa barn i narheten. Aktivera aldrig klippning i backlage (RMO) om det finns barn i narheten. Barn tycker ofta om att titta pa maskinen och pa grasklippningen.

Motor

Kontrollera och fylla på motorolja

Använd garanticertifierad olja是从 Briggs & Stratton® for basta prestanda. Annan renande olja av hög kvalitet ar acceptabel om den är klassificerad for service SF, SG, SH, SJ aller senare. Använd inga specialtillsatser.

Utomhustemperaturen avgör vilken oljeviskositet som passar für motorn. Se tabellen für val av rätt viskositet für forvändt ad utomhustemperatur.

A	SAE 30 - Under 40 °F (4 °C) kan SAE 30 Göra motom svárstartad.
B	10W-30: Über 80 °F (27 °C) kan 10W-30 orsaka ökad oljeförbrukning. Kontrollera oljenivân oftare.
C	5W-30
D	Syntetolja 5W-30
E	Vanguard® Syntetisk 15W-50

Användning av SAE 30-olja vid temperatur under 40^ ( 4^ ) gör det svárare att starta.
*Vid over 80^ (27 °C) kan oljeforbrukningen oka om man anvander 10W-30.

1. Placera encheten på att horisontellt underlag,enligt Bild 4.
2. Stanna motorn och ta ur nyckeln.
3. Se till att oljepafyllingsomraret rent.
4. Dra ut oljemätstickan (A, Bild 5) och torka av den.
5. Satt in och dra at oljectickan.
6. Dra ut oljestickan ingen och kontrollera oljenivan. Oljenivan skall vara vid stickans övre marke FULL (B).
7. Om oljenivan ar FULL, satti och dra at oljestickan.
8. Om oljenivan ar LAG, fyll pa olja i motorns oljepafyllningsrOR (C). Fyll inte pa for mycket.

Anm.: Fyll inte på olja i snabbavtappningsventilen (om sādan finns).

1. Vänta nagra minuter och kontrollera oljenivånigen.
2. Satt tillbaka oljemätstickan och dra Åt.

Oljetryck

Om oljetrycket ar for lågt,kommen en tryckbrytare (om sádan finns) antingen att stanna motorn eller aktivera en varningsenhet på utrustningen. Om det inträffar måste motorn stannas och oljeniván kontrolleras med oljemätstickan.

Om oljenivan ar lagre an vid FYLL PÅ-markeringen, skolja fyllas pa upp till FULL-markeringen. Starta motorn ochkontrolera att oljetrycket ar korrekt innan du fortsätter attannanda maskinen.

STARTA INTE MOTORN om oljenivån År mellan FYLL PÅ- och FULL-markeringarna. Kontakta en auktoriserad serviceverkstad for ätgård av problem med oljetrycket.

Bränslerekommendationer

Branslet maste uppfylla foljande krav:

• Ren, farsk, blyfri bensin.

• Minst 87 oktan/87 AKI (91 RON). Användning på hög Höjd, se nedan.
  Bensin med upp till 10% etanol (gasohol) kan anvandas.

Märk Använd inte bensinsorter som inte ar godkända, t.ex. E15 och E85. Blanda inte olja i bensinen och gör inga forändringar av motorn für körning på alternatively bränslen. Användning av brändsen som inte ar godkända skadar motordilar, och tacks inte av garantin.

For att skydda branslesystemet fran att det bildas gummi, blanda i en branslestabilisator i branslet.

Se Forvaring. Allt bransle ar inte likadant. Om problem uppSTAR med start aller prestanda, byt bransleeverantor erller branslemärke. Denna motor ar kalibrerad for drift med bensin. Avgaskontrollsystemet for motorer med forgasare ar EM (motormodificeringar). Avgaskontrollsystemen for motorer med elektronisk bransleinjection ar ECM (motorkontrollmodul), MPI (ferinspruttingssystem) och om tillampligt en O2S (syresensor).

Hög hójd

På höjder over 1524 meter (5000 fot), går minst 85 oktan/85 AKI (89 RON) bensin bra.

För förgasarmotorer kravs en höghöjdsjustering für att bibehälla prestandan. Användningutanenna justering leder till forsamrad prestanda, ökad bransleforbrukning och ökade utslapp.Kontakten godkänd forsäjare av Briggs & Stratton for information om justering for hog Höjd.Användning av motorn på höjder under 762 meter (2500 meter) med höghöjdsjustering rekommenderas inte.

För motorer med elektronisk brändsinsprutting kravs ingen höghödsjustering.

Fylla pà brännle

WARNING

Branslet och dess Ångor År mycket brandfarligt och kan explodingera. Hantera alltid bransle med stor försiktigkeit. Forbiseende av dessa sakerhetsinstruktioner kan orsaka brand eller explosion som leder till svåra brännskador erler dödsfall.

• Stäng av motorn och lát den svalna i minst tre minutes innan du tar av tanklocket.
• Slack alla cigaretter, andra rökverk och antändningsköllor.
• Fyll bransletanken utomhus aller i ett valventilerat utrymme.
• Overfyll inte tanken. För att brändslet ska kunna expandera fär inte mer brändsle fyllas påän upp till pafyllningsrorets nedre kant.
• Forvara bransle på avstand frän gnistor, öppen eld, gaskök, varme- och andra antändningskällor.
• Kontrollera att det inte finns nagra sprickor aller lackor på bransleledninger, tank, lock och kopplingar. Byt vid behov.
• Lat utspillt bransle forangas innan du startar motorn.
  Skapa INGA andra antandningskällor.

• Använd endast en godkänd bensindunk.

• Ta bort oönkat material fran området runt tanklocket.

• Ta bort branslepsfyliningslocket (A, Bild 6).
• Fyll pa bransle i bransletanken (B). Fyll INTE pa mer an upp till pafyllningsrorets nedre kant (C).
• Satt pata tanklocket.

Starta motorn

WARNING

Branslet och dess Ångor År mycket brandfarligt och kan explodera.

Brand aller explosion kan orsaka svara brannskador aller dödsfall.

När du startar motorn:

• Se till att tandstift, ljuddampare, tanklock och luftrenare (om sādan finns) sitter ordentlich på plats.
• Dra inte runt motorn om tändstiftet ar borttaget.
• Om motorn flödar, skå choken sättas (i förekommende fall) i laget ÖPPEN/KÖR, gasen (i förekommende fall) flyttas till laget SNABB och dra tills motorn startar.

WARNING

Motorer avger koloxid som ar en luktfri, farglös, gifting gas.

Att andas in koloxid kan orsaka yrsel, swimning ell erdsofall.

Brand aller explosion kan orsaka svåra brännskador eller dödsfall.

• Starta och kör motorn utomhus.

• Starta inte motorn i tillstängda utrymmen, även om dorrar och fönster ar öppna.

• Kontrollera oljenivan. Se Kontrollera och fylla pa motorolja.

• Se till att korreglagen ar frankopplade.
• Sitt i sätet och lyft UPP spaken for justering av sätet, och lás sätet i önskat lage.
• Lagg an parkeringsbromsen (H, bild 3). Tryck ner bromspedalen (P), dra UT parkeringsbromsreglaget och slapp bromspedalen.
• Frikoppla PTO genom att trycka pa brytaren (M).
• Ställ gas-/chokereglaget (J) i CHOKE-laget (om sádant finns).
• Se till att startnyckeln (E) sitter i tandningslåset. Tryck på knappen två gänger ochhall tills motorn startup.
• Ställ, Near motorn har startat, gas-/chokereglaget på halv hastighet. Slå PÅ motorn i minst 30 sekunder. Detta varmer upp motorn.
• Flytta gas-/chokereglaget till SNABB-laget (L).

I en nodsituation, ta ur startnyckeln for att genast stoppa traktorn och motorn.

Anm.: Om motorn inte startar after flera forsok, kontakta en auktoriserad serviceverkstad.

Stanna traktorn och motorn

WARNING

Branslet och dess Ångor År mycket brandfarligt och kan explodera.

Brand eller explosion kan orsaka svåra brännskador eller dödsfall.

• Använd inte chokereglaget på forgasaren für att stänga av motorn.

• Slapp fardhastighetspedalerna for att aterga till NEUTRALT lage. Se Funktioner och reglage.

• Frikoppla PTO. Vanta tills alla rörliga delar stannat.
• For gasreglaget till LAngsAMT lage.Vrid startnyckeln till lage AV/STOPP.
• Ta ur nyckeln.
• Lagg an parkeringsbromsen. Tryck ner bromspedalen, dra UPP parkeringsbromsreglaget och slapp bromspedalen.

I handelse av en nödsituation, for att stoppa motorn, vrid tändningsbrytaren till STOPP-laget.

Manövrering av traktorn

1. Sitt ner i sátet och justera det sö att du har alla reglage inom bekvämt räckhäll. Se Funktioner och reglage.
2. Lagg an parkeringsbromsen:

a. Tryck ned bromspedalen welt.
b. Dra UPP parkeringsbromsreglaget.
c. Slapp bromspedalen.

1. Se till att PTO-brytaren ar frankopplad.
2. Starta motorn. Se Starta motorn.
3. Lossa parkeringsbromsen:

a. Tryck NED bromspedalen welt.
b. Tryck NED parkeringsbromsreglaget.
c. Slapp bromspedalen.

1. Tryck ner pedalen for hastighet framåt, for att körå framåt. Släpp pedalen for att stanna.

Anm.: Observera att ju mer pedalen trycks ner, desto snabbare kör traktorn.

1. For att stoppa traktorn, slapp upp hastighetspedalerna, lagg i parkeringsbromsen och stanna motorn. Se Stanna traktorn och motorn.

Klippa gräs

FARA

Denna maskin kan kapa av hander och fötter och slunga ut foremål. Underlåtenhet att iaktta följande sakerhetsinstruktioner kan leda till allvarlig personskada eller dödsfall.

Kör endast maskinen i dagsljus aller med god utomhusbelysning.
- Undvik hal, rotter, gupp, stenar aller andra dolda faror. Ojamm terrang kan fã maskinen att välta aller orsaka att användare tappar balansen aller fotfästet.
- Rikta inte gräsutkastet mot nàgon. Undvik att rikta gräsutkastet mot en vagg eller nagot hinder aftersom material kan studsa tillbaka mot användaren.
- Stoppa bladen när du korsar grusade ytor.
- Lämna INTE maskinen övervakad när den ar igång.
Parkera alltid på jämn mark, koppla ifrän tillbehör, lagg i handbromsen, stanna motorn och ta bort startnyckeln.

1. Lagg an parkeringsbromsen. Se Funktioner och reglage.
2. Se till att PTO-brytaren ar frankopplad.
3. Starta motorn. Se Starta motorn.
4. Ställ gasreglaget på SNABB.
5. Koppla in PTO for att aktivera klippbladen.
6. Ställ in önskad klipphöjd med klipphöjdsbrytaren.
7. Lossa parkeringsbromsen och börja sedan klippa.

8. Koppla bort PTO after avslutad klippning.

9. STOPPA motorn. Se Stanna traktorn och motorn.

WARNING

Motorn stängs av om pedalen for fardhastighet bakat trycks
ner nar PTO ar paslagen och RMO inte har aktiverats.
Foraren maste alltid slá av PTO fore korsande av vagar,
gångar eller omränden som kan trafikeras av andra fordon.
Plotslig forlust av körformàgan kan leda till fara.

Justera gräsklipparens klipphöjd

Klipparens lyftspak anvands for att sänka och höja aggregatet till klippläge resp. transportläge. Se Funktioner och reglage.

Foratt sanka klppaggregatet:

1. Dra lyftspaken nagot bakat.
2. Tryck den at vänster.
3. For den nedat.

Foratthohajaggregatet:

1. Dra klipparens lyftspak uppåt.
2. Las den i skaran till hoger.

Anm.: Klipp inte med klippaggregat i transportläge.

Den elektriska klipphödsbrytaren används für att reglera klippparens klipphöjd. Använd klipphödsbrytaren für justering av klipphöjden mellan cirka 1,5-3,5 tum (2,5 cm-8,89 cm). Se Specifikationer für specificerad klipphöjd.

Tömma uppsamlaren

1. Dra ut uppsamlarens handtag och vrid framåt tills grasuppsamlarenheten ar helt öppen i botten. Se Bild 7.
2. Töm ut gräset ur uppsamlaren.
3. Flytta traktorn en liters bit framat.
4. Vrid tillbaka gräsuppsamlarenheten till det stängda laget innan du böjar klippa.

Klippning i backlage (RMO)

FARA

Klippning i backlage kan vara farligt for personer i narheten. Tragiska olyckor kan intraffa om anvandaren inte ar uppmarksam pa barn i narheten. Barn tycker ofta om att titta pa maskinen och pa grasklippningen. Utga aldrig fran att barn stannar dar du sag dem senast.

• Häll barnutanforarbetsomrdetochunder uppmarksamkontrollav enannanansvarvuxen.
• Lát aldrig nàgon Åka med även om bladen ár avstängda. Barn kan ramla av och skadas svårt ellerhindra saker användning av maskinen. Barn som fätt Åka med tidigare kan plotsligt dyka upp i klippområdet for att få Åka ingen och kan bli overkörda eller backas over av maskinen.
• Klipp inte under bakåtkörning om det inte är absolut nödvändigt. Titta alltid nedat och bakät innan och medan du backar.
• Om maskinen rör sig i backläge utan att klippning i backläge har aktiverats, kontakta omedelbart en auktoriserad serviceverkstad.

1. Koppla in kraftuttaget (PTO). Se Funktioner och reglage.
2. Vrid nyckeln for klippning i backlage (RMO) till PÅ-laget.
3. LED-lampan tand.
4. Föraren klipper bakat.

Anm.: Nyckeln mäste tas bort För att begränsa atkomsten till RMO.

Underhäll

WARNING

Oavsiktliga gnistor kan orsaka brand ellerelektriska stotar.

• Lossa tändstiftskabeln och fäst den på avständ frän tändstiftet.
• Koppla ifran batteriet vid minuspolen (endast motorer med elektrisk start).
  Anvandendastrattverktyg.
  Gör ingaändringar på regulatorfjäder, länkar aller andar delar for att öka motorns hastiget.
• Utbytesdelarna maste av somma konstruktion och installeras i somma position som originaldelarna. Andrea delar fungerar sannolikt inte lika bra, kan skada encheten och kan leda till skador.
• Sla inte pa svanghjulet med hammare ellertforemål, eftersom det d kan sprangs under korning.

Underhällsschema

ÄKGRÄSKLIPPARE OCH KLIPPAGGREGAT

Var 8:e timme eller dagligen

Kontrolera säkerhetslässystemet

Ta bort oënskat material frän klipparen, klippaggregatet och motorrummet

Var 25:e timme eller en gäng om Året*

Kontrolera dacktrycket

Kontrolera stopptiden for klippbladen

Kontrolera eventuellt lõsa festelement på äkgräsklipparen och klippaggregat

Var 50:e timme eller ärligen*

Rengör batteriet och batterikablama

Kontrolera äkgräsklipparens bromsar

Kontakta en auktoriserad Briggs & Stratton-verkstad ärligen

Smörj äkgräsklipparen och klippaggregatet.

Kontroll av klippbladen**

*Det som inträreffar Först. **Kontrolera bladen oftare i områden med sandig mark eller dammiga förhållanden.

MOTOR

Första 5 timmarna

Byt motorolja

Var 8:e timme eller dagligen

Kontrolera motorns oljenivà

Var 25:e timme eller en gäng om Året*

Rengör luftfilter och förrenare**

Var 50:e timme eller ärligen*

Byt motorolja

Byt oljefilter

Ärligen

Byt luftfilter

MOTOR

Byt förrenare

Kontakta äterförsäljare en gäng perår für att

Kontrollera ljuddämpare och gnistfångare

Byt tändstift

Byt brännslefilter

Rengör luftkylsystem

**Rengör oftare under dammiga Förhallanden aller dar luftburet material forekommer.

Kontroll av dacktryck

För korrekt drivning och bösta klippningsprestanda, se till att däcktrycket ar 12-14 psi (0,82-0,96 bar). Se Däcktryck i Underhallsschema. Se också Däcktryck i avsnittet Specifikationer.

Anm.: Angivna dacktryck kan avvika nagot fran "Maximalt tryck" som ar stamplat pa dackens sider.

Batteriunderhäll

WARNING

Minuskabeln skā tās bort FÖRST nár batteriet kopplas bort och sättas tillbaka SIST nár batteriet kopplas in. Om det inte görs i denna ordning, kan den pluspolen kortslutas mot ramen av ett verktyg.

Rengöring av batteri och kablar

1. Lossa MINUS-kablarna (svarta) Först.
2. Lossa PLUS-kablarna (roda) sist.
3. Ta bort batteriet som visas i bild 8.
4. Rengör batteriet atanpå med bikarbonat och vatten.
5. Rengör batteripolerna och kabeländarna med en stålborste och batterirengöringsmedel tillse de ar metallrena.
6. Smörj in batteripolerna med vaselin aller fett som inte ar elektriskt ledande.
7. Satti batteriet.
8. Anslut PLUS-kablarna (roda) Forst.
9. Anslut MINUS-kablarna (svarta) sist.

Ladda batteriet

WARNING

Ha inte öppen eld eller gnistor i narheten av batteriet, eftersom gaser som batteriet avger ar mycket explosiva. Ventilera batteriet ordentlich medan det laddas.

Om batteriet ar urdraget aller for svagt for start av motorn kan det bero pa ett fel i laddningssystemet aller nagon annanelektrisk component. Anlita din aterforsalgare om du ar osaker

pá orsaken till problemet. Om du behöver byta ut batteriet, följ stegen under Rengörabatteri och kablar.

Följ, vid laddning av batteriet, anvisingarna fran batteriladdarens tillverkare saval som varningarna som ingar i sakerhetsforeskrifterna ienna manual. Ladda batteriet tills det ar fulladdat. Ladda inte med högre strom an 10 A.

Om klippbladen inte stannar helt inom 5 sekunder, maste kopplingen justeras. Använd inte maskinen forrän en auktoriserad Briggs & Stratton serviceverkstad har gjort korrekta justeringar.

Klipparens blad och drivrem maste stanna inom fem sekunder after att Kraftuttagsbrytare (PTO) slas AV. Om klipparens drivrem inte stannar inom fem sekunder,cka du kontakta din auktoriserade Briggs & Stratton serviceverkstad for reparation.

Byta motorolja

1. Ställ äkgräsklipparen på att horisontellt underlag. Se Bild, 1.
2. Stanna motorn och ta ur startvredet aller nyckeln.
3. Rengör kring oljepäfyllningen och oljefiltret.
4. Ta ut oljemätstickan (A, bild 1) och lagg den pa en ren trasa.
5. Lossa oljeavtappningsslangen (A, bild 9).
6. Ta forsiktigt bort locket (B, bild 9) och sank ner slangen i en godkänd behällare (C).
7. Satt tillbaka oljelocket ordentligt nar oljan runnit ut och fasp sedan oljeslangen pa motorns sida.
8. Ta bort och kassera oljefiltret (B, bild 10).
9. Smörj in filterpackningen (A) med ren olja.
10. Skruva på oljefiltret och dra at För hand sa att packningen sluter tatt mot fästet (C). Dra sedan at filtret 1/2-3/4 varv.
11. Fyll pə olja. Se avsnittet Kontrollera och fylla pə olja.

Luftfilterenhet (kassett med förrenare)

WARNING

Starta eller kor aldrig motorn med luftrenarenheten eller luftfiltret borttaget eftersom det kan medfora brandrisk.

MARK

Använd inte tryckluft aller losningsmedel für att rengörä filtret. Tryckluft kan skada filtret och losningsmedelloser upp filtret.

1. Lossa skruvarna (A, bild 11) och ta bort filterkapan (B).
2. Ta bort luftrenaren (C) och demontera.

3. Ta bort allt skrapp som kan komma in i forgasarens luftoppning (D).

4. Ta bort forrenaren fran luftfiltret.

5. Lossa skräp genom att knacka luftfiltret lätt mot enHard yta. Om luftfiltret ar vändigt smutsigt sca det bytas mot ett nytt luftfilter.
6. Tvatta forrenaren i flytande tvattmedel och vatten. Lat det darefter lufttorka ordentlich. Smorj inte in forrenaren.
7. Montera det torra forfiltret på luftfiltret.
8. Montera luftfilterenheten.
9. Montera kapan och dra at skruvarna.

Kontrollera tändstiften

WARNING

Oavsiktlaga gnistor kan orsaka brand eller elektriska stotar.

Vid kontroll av tändningssystem:

Anvand godkand gnistprovare.
- Kontrollera inte motorns tändningssystem med tändstiftet nedmonterat.

MARK

Tändstift har olika varmetal. Det ar viktigt att anvanda ratt tändstift for att undvika skador på motorn. Montera tillbaka ett tändstift av sama eller motvarsvarande typ.

Rengöring av tändstift

Rengör tändstiftet med en stålborste och en kraftig kniv.
Använd INTE slipmedel.

Använd ett bladmatt (A, Bild 12) für att kontrollera avständet mellan elektroderna på tändstiftet. När avständet ar rättkommen mättet att kärva lite;nar du drar det genom gabet.

For att justera tandstiftsgapet, anvand ett bladmatt och band forsiktigt en bjda elektroden. Se till att inte vidrora mittelektroden eller porslinet.

Montera tändstift

Dra at tandstiftet med fingrarna, dra sedan at med en skruvnyckel som visas i Bild 13.

180 tum-lb (20 Nm), ELLER
1/2 varv när du monterar det gamla tandstiftet. 1/4 varv när du monterar ett nytt tandstift.

Förflytta traktorn für hand

1. Frikoppla in kraftuttaget (PTO). Se Funktioner och reglage.
2. STOPPA motorn.
3. Dra i transmissionsfrikopplingsspaken sa att den lases i frikopplat lage. For traktorer med fjadringssystem (A) och traktorer med stel ram (B). Se bild, 14. Du kan nu skjuta maskinen for hand.

WARNING

Bogsering av maskinen orsakar skador på transmissionen. Använd inte att annat fordon für att skjuta eller dra maskinen. Aktivera inte transmissionsurkopplingsspaken medan motorn ar igäng.

Bogserad utrusting

1. Innan du bogserar encheten, se till att draganordningen ar avsedd for bogsering.
2. Fäst ENDAST bogserad utrustning i dragpunkten.

3. För bogserad utrustning och bogsering i sluttningar, följ rekommendationerna for viktgråns enligt forteckningen nedan.

4. Bruttovikt (släpvagn och last) pá 400 lb (181,4 kg).

5. Maximal 20 lb (9,1 kg) upp eller ner på kulan.

6. Gå fran en 10 graders gräns till en 5 graders gräns på varje slutting.

7. Lat INTE barn aller andra personer aka pà bogserad utrustning.

8. Bogserad utrustnings vikt kan orsaka att man forlorar grepp och kontroll i sluttningar.
9. Lagg INTE vaxeln i friläge für att rulla nedfor sluttningar.

Rengör klippaggregatet (om sändant finns)

Anm.:

Använd spolöppningen (C, Bild 15) für att rengörä undersidan på klippaggregatet.

1. Ställ äkgräsklipparen på en horisontell jämnyta.
2. Fäst snabbkopplingen (A, Bild 15) på trädgårdsslangen (B) och anslut till spolöppningen (C) på klippaggregatet.
3. Vrid PÅvattnet.
4. Starta motorn.
5. Ställ in klipphoffjden på det högsta laget.
6. Aktivera kraftuttagsbrytare (PTO) for att starta klippbladen. Klippaggregatets undersida rengörns genom bladens rotation och vattenflodet.

7. Koppla ifran PTO och stanna motorn.

8. Stang AV vattnet.

9. Koppla bort slangen och snabbkopplingen franspoloppingen (C).

Fövaring

WARNING

Forvara aldrig encheten (med bensin) i ett stangt, ickeventilerat utrymme. Bensinangor kan spridas till enantandningskalla (t.ex. varmepanna, vattenberedare osv.) och orsaka en explosion.

• Förvara på avständ frän värmeppanna, spasar, varmvattenberedare och andra apparater med tändare erler andra antandningskällor, aftersom de kan anteanda bransleånga.

Urustning

Stäng AV kraftuttaget (PTO) och lagg i parkeringsbromsen. Ta ur startnyckeln. Låt maskinen svalna.

Om du tar bort batterietkommen batteriets livslängd att öka. Se till att Förvara batteriet på en sval och torr plats och häll det fulladdat. Om batteriet lamnas kvar i maskinen sk den negativa kabeln kopplas ifran.

Branslesystem

Bransle kan bli avslaget om det forvaras i en behallare i mer an 30 dagar. Varje gang du fyller behallaren med bransle, tillsatt branslestabilisator enligt tillverkarens instruktioner. Detta haller branslet intakt och minskar risken for branslerlaterade problem ell er kontaminering av branslesystemet.

Att tomma motorn pa bransle ar inte nodvändigt
när branslestabilisatorn tillsätts enligt instruktionerna. Slå PÅ
motorn i två minutes innan forvaring for att fä branslet och
stabilisatorn genom branslesystemet.

Forestartavmaskinenfterforvaringen:

• Kontrollera alla vatskenivaer. Gåigenom alla underhällspunkterna.
  Gor alla rekommenderade kontroller och procedurer som finns iBruksanvisingen.
• Se till att motorn ar varm innan du anvander den.

Felsökning

WARNING

For att undvika allvarlga skador, utfor endast underhall pa traktorn ell grasklipparen narr motorn ar stoppad och parkeringsbromsen anlagd.

For att forhindra oavsiktlig start av motorn innan du paborjar underhalsarbetet, ta alltid ur tandningsnyckeln, kopla bort tandstiftskabeln och fust den pa avstand fran tandstiftet.

Felsöka Åkgräsklipparen

PROBLEM MÖJLIG ORSAK ÅTGÄRD
Motorn drar inte igäng erller startar inte.	Bromspedalen ar inte nedtryckt. Tryck ned bromspedalen helt.
	Bränsletanken ar tom. Om motorn ar varm, låt den svalna innan bränsletanken fylls på.
	PTO-brytaren ar i lage PÅ. PTO-brytaren ar i lage AV.
	Farthällaren ar inkopplad. Ställ farthällarknappen i lage NEUTRAL/AV.
	Sur motor. Öppna choken.
	Batteripolerna behöver rengöras. Se Rengörabatteri och kablar.
	Batteriet ger ingen spänning ellr er urdraget. Ladda erller byt ut batteriet.
	Lösaa erller trasiga kablar. Kontrolera kablarna. Är ledningarnaslitna erller trasiga sku kontakta en auktoriserad serviceverkstad.
Motorn ar svärstartad erller gär ojämnt. Bränslebandningen ar für fet. Rengör luftfiltret.
	Låg oljenivå. Kontrolera och fyll på olja after behov.	Knackninger i motorn.
	Fel oljeviskositet. Se avsnitt Starta och stanna motorn.
	Fel oljeviskositet. Se avsnitt Starta och stanna motorn. För hög oljeförbrukning.
	Det ar für mycket olja i vevhuset.	Töm ur overflödig olja.
Avgasröken frän motorn ar svart.	Luftfiltret ar smutsigt.	Se avsnitt Byta luftfilter.
	Choken ar stängd.	Öppna choken.
Motorn gär, men ökgräsklipparen rör sig inte.	Pedalerna for att reglera hastigheten ar inte nedtryckta.	Tryck ned hastighetspedalerna.
	Transmissionsfrikopplingsreglage ar i SKJUT-läge.	Ställ transmissionsfrikopplingsreglaget till KÖR-laget.
	Parkeringsbromsen ar anlagd.	Lossa parkeringsbromsen.
Ökgräsklipparen ar svär att styra erller hantera.	Fel däcktryck.	Se avsnitt Kontrolera däcktrycket.

Anm.: For alla andra problem, kontakta en auktoriserad serviceverkstad.

Felsökning av Åkgräsklipparen

PROBLEM MÖJLIG ORSAK ÅTGÄRD
Klipparen klipper ojämnt.	Äkgräsklipparents)däck har fel tryck.	Se avsnitt Kontrollera däcktrycket.
Klippningen ser ojämn ut.	Motorhastigheten ar für lög.	Ställ gasreglaget på SNABB.
	Färethastigheten ar für hög.	Sakta ner.
Motorn stannarlett med klippaggregatet inkopplat.	Motorhastigheten ar für lög.	Ställ gasreglaget på SNABB.
	Färethastigheten ar für hög.	Sakta ner.
	Luftrenären ar smutsig eller igensatt.	Se avsnitt Byta luftfilter.
	Klipphöjen ar für lögzt inställd.	Klöpp längt gräs med max klipphoff indständ vid Första klippningen.
	Motorn har inte natt arbetstemperatur.	Kör motorn flera minuter für att värma upp.
	Gräset ar für högt.	Starta klipparen i ett röjt område.
Motorn STARTAR, och äkgräsklipparen körs, men klipparen klipper inte.	Kraftuttaget (PTO) ar inte inkopplat.	Koppla i kraftutttaget.

Anm.: For alla andra problem, kontakta en auktoriserad serviceverkstad.

Specificationer Specificationstabell

Maskinens tändningssystem med tändstift uppyller kanadensisk ICES-002-standard.

Model: 400000 - EXi SeriesTM
Slagvolym 40.03 kubiktum (656 cm³)
Cylinderdiameter 2.970 tum (75,43 mm)
Slaglängd 2.890 tum (73,41 mm)
Oljevolym 62 - 64 oz (1,8 - 1,9 l)
Tändstiftelektrodvaständ .030 tum (.76 mm)
Åldragningsmoment, tändstift 180 lb-tum (20 Nm)
Luftgap .008 - .012 tum (.20 - .30 mm)
Ventilspel, insug .004 - .006 tum (.10 - .15 mm)
Ventilspel, avgasventil .004 - .006 tum (.10 - .15 mm)
Model: 440000 - PXi SeriesTM
Slagvolym 44.18 kubiktum (724 cm³)
Cylinderdiameter 3.120 tum (79,24 mm)
Slaglängd 2.890 tum (73,41 mm)
Oljevolym 62 - 64 oz (1,8 - 1,9 l)
Tändstiftelektrodvaständ .030 tum (.76 mm)
Åldragningsmoment, tändstift 180 lb-tum (30 Nm)
Luftgap .008 - .012 tum (.20 - .30 mm)
Ventilspel, insug .004 - .006 tum (.10 - .15 mm)
Ventilspel, avgasventil .004 - .006 tum (.10 - .15 mm)
Articlel
KRAFTÖVERFÖRING
Typ Tuff Torq® k-46
Driving Hydrostatic
Modell k-46
Hydraulvatska 10W-30 Premium Engine Oil
KLIPPAGGREGAT
Klippbredd 38 tum (96,5 cm), 42 tum (106,7 cm)
Antal blad 2
Plattform Sidoutkast
Klipphofd 1.5 - 3.5 tum (3,8 - 8,9 cm)
CHASSI
Bränsletankens volym	2.97 gal (11,25 l)
Däckdimension, fram	15 x 6,0
Däcktryck, fram	14 psi (0,96 bar)
Däckdimension, bak	20 x 8,0
Däckdimension, bak	22 x 9,5
Däcktryck, bak	10 psi (0,68 bar)

Nominell effekt: Den nominella bruttoeffekten for enskilda bensinmotormodeller marcks i enlighet med SAE:s (Society of Automotive Engineers) kod J1940, rutin for effektoch vridmomentklassning for sma motorer, och klassas i enlighet med SAE J1995. Vridmomentvarden harleds vid 2600 RPM for de motorer som har "rpm" angivet pa markningen och 3060 RPM for alla andra. Hastkraftvarden harleds vid 3600 RPM. Bruttoeffektkurvorna finns pa

www.BRIGGSandSTRATTON.COM. Nettoeffekten måts med monterade avgassystem och luftrenare, medan bruttoeffeken måtsutan dessa tillbehör. Motorns verkliga bruttoeffekt blir högreän motornss nettoeffekt och paverkas bland annat av driftsmiljö och skillnader mellan olika motorer. Med tanke pa det breda utbudet avprodukter med moter monterade,är det inte sakert att bensinmotorn utvecklar den klassificerade bruttoeffekten nar den används pa en viss utrustning.

Skillnaden beror pa ett antal faktorer, bland annat olika motordeler (luftrenare, avgassystem, laddning, kylning, forgasare, bensinpump osv.), begransing i tillampningen, omgivande driftsmiljo (temperatur, luftfuktigkeit, hojd over havet) och variationer mellan motorexemplar. Pa grund av tillverknings- och kapacitetsbegransninger kan Briggs & Stratton ersatta denna motor med en motor med högre nominell effekt.

Not for
