BRUKSANVISNING MRD310 MURRAY

Indholdsfortegnelse:

Faresymboler og deres betydninger. 25

Elektronisk instrumentpanel. 26

Bettening. 27

Betjeningsomrade. 27

Luftfiltersamling (patron med forfilter) 33

Kontroller taendrørene 33

Manuel betjening of traktoren. 34

Faresymboler og deres betydninger

Sammenlign figur 3 med falgende tabel.

Test 1 - Motoren bør IKKE starte hvis

Kraftudtagskontakten (PTO) er T/ENDT, ELLER
Bremsepedalen IKKE er trykket welt i bund (parkeringsbremse FRA).

Test 2 - Motor SKULLE dreje og starte, hvis

Kraftudtagskontakten (PTO) er FRA, OG
Bremsepedalen er trykket welt i bund (parkeringsbremse TIL).

Test 3 - Motoren bør STOPPE hvis

Luftfiltersamling (patron med forfilter)

ADVARSEL

Stram taendroret med fingrene, og stram derefter med en skruenogle som vist i figur 13.

Innholdsfortegnelse:

Produkter som dekker av delle brauksanvisningen.... 176

Generell informasjon. 176

Kontaktinformasjon for Europa-kontoret. 176

Den europeiske union (EU) stadium V (5):

Karbondioksiderdier (CO2) 176

Uttalelse omSAMsvarserklaring. 176

Operatorens sikkerhet. 176

Skräningsidentifikasjonsguide. 176

Adverselssymbol og signalord 176

Sikkerhetssymbologdissesbetydning. 177

Sikkerhetsmeldinger. 178

Skilt som gjelder batterisikkerhet. 179

Funksjoner og kontroller. 179

Kontrollsymboler og betydninger. 179

Elektronisk dashpanel. 180

Drift 181

Klippeomrade. 181

Sikkerhetsblokkeringssystemtester. 182

Motor. 182

Bruk av trekkvognen. 184

Vedlikehold 186

Vedlikeholdsplan. 186

Kontroll av lufttrykk. 186

Batteri-vedlikehold. 186

Klipperbladets stoppetid. 187

Skift motoroljen. 187

Luftfiltermontasje (patron med forrenser) 187

Sjekk tennpluggene 187

Skyve klipperen for hand 187

Tauet utstyr. 188

Rens klipperaggregatet (hvis utstyrt) 188

Lagring 188

Feilsøking. 189

Spesifikasjoner. 190

Spesifikasjonsoversikt. 190

Produkter som dekker av\ denne bruksanvisningen

Folgende Produktier dekkes av deutsche bruksanvisingen:

2691686-00, 2691686-01, 2691687-00, 2691687-01,

2691688-00, 2691688-01, 2691704-00, 2691704-01,

2691705-00, 2691705-01, 2691706-00, 2691706-01,

2691716-00, 2691717-00.

Generell informasjon

For mer informasjon, referer til Kundekontaktguiden som folver med enheten.

Illustrasjonene i dette dokumentet er representative. Enheten kan se annerledes ut enn det bildene viser. VENSTRE og HØYRE refereres fra operatørens posisjon.

Bruken av Viktig og Merk i teksten viser oppklaringer, unntak erller alternative til prosedyrene.

Alle sprakoversettelser av dette dokumentet er utarbeidet pa bakgrunn av den originale engelske kildefilen.

All emballasje, brukt olje samt batterier skal resirkuleres etter gjeldende forskritter fra myndighetene.

Kontaktinformasjon for Europa-kontoret

For spørsmål om utslipp i Europa, kontakter du vårt Europa-kontor på:

Max-Born-Straße 2, 68519 Viennaheim, Tyskland.

Den europeiske union (EU) stadium V (5): Karbondioksidverdier (CO_2)

Karbondioksiderdiene i Briggs & Stratton med sertifikat for EU-typegodkjenning kan finnes ved a skrive inn CO2 i skevinduet på BriggsandStratton.com.

Uttalelse om samsvarserklæring

Dette Produktet overholder alle relevante forskritter og direktiver; for detaljer se det produitspesifikke samsvarserklaringsarket (DOC) som er del av instruksene som folver med enheten.

Operatørens sikkerhet

Lagre disse instrusjonene for fremtidig referanse. Denne handboken[inneholder sikkerhetsinformasjon for a gjore deg oppmerksom pa de farer og risikoer som er forbundet med produit et hvordan du kan unnga dem. Den inneholder ogsa viktige instrujsponer som ma folges gjennom innledende oppsett, drift og vedlikehold av produit.

Dette Produktet er laget for og beregnet kun for á klippe vedlikeholdt gress og er ikke tilregnet noe annet formal.

Det er viktig at du leser og forstär disse instruksjonene før du forsaker a starte eller bruke dette utstyret.

Pass på at du er fullt kjent med kontrollene og riktig bruk av produitet.

Ikke bruk i skraninger som er brattere enn 10^ grader.

1. Bruk en rett kant som er minst to (2) fot lang (A, Figur 1). Et 2x4 aller et rett stykke metall fungerer bra.
2. Vinkelfinneverktoy.

a. Bruk smarttelefonen din: Mange smarttelefoner (B, Figur 1) har et inklinometer (vinkelsøker) plassert under kompassapplikasjonen (app). Eller, øk etter en appbutikk for en inklinometerapp.
b. Bruk vinkelsøkerverktøy: Vinkelsøkerverktøy (C og D, Figur 1) er tilgengelig i lokale maskinvareforretninger eller på nett (også kalt inklinometer, gradmåler, vinkelmåler eller gradvinkel). Tallskive type (C) eller digital type (D) virker, andre muligens ikke. Les og overhold brukerinstruksjönene levert med vinkelfinder-verktøyet.

1. Plasser den to (2) fot lange rette kanten langs den bratteste delen av plenskråningen. Plasser brettet opp og nedover skråningen.
2. Legg smarttelefonen aller vinkelfinneverktøyet på den rette kanten og les vinkelen i grader. Dette er skråningen på gressplenen din.

Merk: En identifiseringsveiledning for papirmalhelling er inkludert i produkt litteraturpakken din og kan ogsa lastes ned fra produsentens nettside.

Advarselssymbol og signalord

Symbolet for sikkerhetsadvarsel identifiserer sikkerhetsinformasjon angaende farer som kan medfrole persanskade. Et signalord (FARE, ADVARSEL aller FORSIKTIG) brukes sammen med varselsymbolet for a indikere sannsynlighen for og den potensielle alvorlighetsgraden ved skade. Dessuten vil et faressymbol

ogskunne vært brukt for a representere typen fare det er snakk om.

ARE indikerer en fare som,dersom den ikke unngas, vilfore til ddd elleralvorlig skade.

ADVARSEL indikerer en fare som, dersom den ikke unngas, kan resultere i død aller alvorlig skade.

OBS indikerer informasjon som anses som viktig, men ikke farerelatert.

Sikkerhetssymboler og disses betydning

Symbol	Betydning
	Informatjon om sikkerhet som gjelder farer som vil kinne fere til persorskader.
	Les og forståBrukerhändboken før du bruker eller vedlikeholder,enheten.
	Fjern nøkkelen og les Brukerhändboken før du vedlikeholder,enheten.
STOP	Stopp
	Fare for brann
	Eksplosjonsfare
	Fare for støt.
	Fare for giftig gass

Symbol Betydning
	Bevegelige deler
	Bruk vernebriller.
	Farlig kjemikalie
	Fare for varm overflate
	Fare for amutasjon
	Fare for gjenstander som slynges rundt.
	Hold trygg avstand
	Hold barn unna
10° Max. 10° Max.	Fare for welt
	Fare for amutasjon

Sikkerhetsmeldinger

ADVARSEL

Les, forsta og følg alle anvisninger og advarsler i braupsanvisningen og advarsler i braupsanvisningen for operatør, pa maskinen, motoren og redskaper, fdr du betjener donne maskinen. Unnlatelse av a overholde sikkerhetsforskriftene i donne braupsanvisningen og pa utstyret kan fore til ddo er alvorlig persorskade.

• La kun operatörer som er ansvarlige, har fatt opplærig ibruken av og er kjent med instruksjonene og fysisk egnet, bruke maskinen.
• Bruk ikke encheten under pávirkning av alkohol eller narkotika.
• Bruk vernebriller og sko med lukket tæ.
• Plasser ikke hender eller føtterær roterende deler eller under maskinen. Behold klaring til utkastingsapningen—hele tiden.
• Sorg for á holde maskinen i god driftsstand. Skift ut slitte eller skadde deler.
  Vær forsiktig nár du betjener bladene. Pakk inn bladene erller bruk hansker. Bytt ut blader som er skadet. Ikke reparer erller modifiser bladene.
• Bruk brede ramper nár du laster og laster av maskinen for transport.
• Se tilbehoret for korrekt hjulvekt aller motvekt.
• For a unnga brann, hold maskinen fri for gress, blader eller annet uønsket materiale. Tørk opp oljeeller drivstoffsøl. Fjern brennstoffdynket avfall og la maskinen avkjole før lagring.

ADVARSEL

En motor som er i gang avgir karbonmonoksid, en luktfri, fargeløs og giftig gass. Å puste inn karbonmonoksid kan forarsake hodepine, trethet, svimmelhet, oppkast, forvirring, krampeanfall, kvalme, besvimelse eller død.

• Ha maskinen i drift og bruk den KUN utendørs.
  Sorg for at eksosgassen ikkekommen inn i et innstengt omrade via vinduer, dorer,ventilasjonsapninger erler andre apninger.

Sikkerhetsskilt

För du bruker maskinen, mä du lese sikkerhetsdekalene. Sammenlign Figur 2 med dekalene vist i tabellen under. Anmodningene om sikkerhet og advarslene er der for din trygghets skyld. For a unnga en personlig skade aller skade pa maskinen, forsta og falg alle sikkerhetsdekalene.

Viktig: Hvis sikkerhetsmerkene slites ut ellr skades sik at de ikke kan leses, ma du bestille nye merker fra den lokale forhandleren.

A

B

C

Forklaringer som gjelder skiltene som angar sikkerhet

Sammenlign bokstavene (A - J) i sikkerhetsdekal-ikonenemed sikkerhetsdefinisjonene som er oppfort i folgende tabell.

A ADVARSEL: Les og forst braukerhandboken for du tar i bruk denne maskinen. Laer deg plasseringen og funksjonen til alle kontrollene. Bruk ikke maskinen medindre du har gatt gjennom dette.
B FARE - TAP AV GREP, GLIDNING, STYRING OG KONTROLL I FARLIGE SKRANINGER: Hvis maskinen slutter á bevege seg forover eller begynner á bevege seg i en skrning, stopp bladene og kjør langsomt av skrangen.

C	FARE- BRANNFARE: Vær sikker på at enheten er frit for gress, løv og overflødig olje. Tilfor畸形 drivstoff mens motoren er varm eller i gang. Stoppe motoren. Før du tilsetter drivstoff, má du la motoren avkjøle seg i minst 3 minutter. Ikke fyll drivstoff innendørs, i en innelukket trailer, garasje eller på andre innestengte steder. Fjern søit drivstoff. Ikke røyk mens du brukerijke maskinen.
D	FARE - VELTE- OG GLIDNINGSFARE: Beveg deg opp og ned bakker, ilke over. Ha ilkke utstyret i drift i skråninger som er brattere enn 10 grader. Unngå plutselig og skarp (rask) svinging mens du befinner deg i bakker.
E	FARE - AMPUTASJON OG FJERNINGSFARE: For ä unngå skader fra roterende blader og bevegelige deler, hold sikkerhetsinnretninger (skjermer, skjold og brytere) på plass og se til at de fungerer.
F	Ikke klipp hvis barn eller andre i nærhen. La ALDRI=noen få sitte på (særlig ikke barn), og det selv med utkoblede kniver. Ikke klipp mens du rygger medindre dette er absolutnødvendig. Se ned og bak -For og mens du kjoer enherten i revers.
G	Rädfør deg med teknik litteratur før du utfører tekniske reparasjoner eller vedlikeyhold. Nár du forlater maskinen, koble ut motoren, sett parkeringsbremsen i lase-posisjon og ta ut tenningsnøkkelen.
H	Hold personer og barn på sikker avstand. Fjern gjenstander som vil kinne bli slynyget avgarsé av kniven. Klipp ikke uten at utkastelsestuten er på plass.
I	FARE - GJENSTANDER SOM SLYNGES RUNDT: Ilkke sett maskinen i drift uten Å Först ha satt på utkastelsesrøret.
J	FARE - ROTERENDE BLADER: Dette klipperaggregatet kan kutte av kroppsdeler. Hold hender og ffter borte fra knivene.

Skilt som gjelder batterisikkerhet

Kontrollsymboler og betydninger

Advarsel: Brannfare - hold barn, øpen ild og gnister unna batteriet, som kan antenna eksplosive gasser.

Advarsel: Svovelsyre kan forårsake blindhet eller alvorlige brannskader - bruk alltid vernebriller eller ansiktsskjerm ved arbeid på eller iærhenet av et batteri.

Advarsel: Batterier forårsaker eksplosive gasser - les og forstå brukerhändboken før du tar iBruk davon maskinen.

Viktig: Ikke kast batteriet i øpla - kontakt lokale myndigheter for destruksjon og/eller resirkulering av batterier.

Skyll øyne umiddelbart med vann. Få raskt tak i legehjelp.

Funksjoner og kontROLLER

Sammenlign Figur 3 med tabellen nedenfor.

Funksjoner og kontROLLER kan skille seg fra de som vises.

A Kliming i revers (RMO)
B T
C Bry
D Klip
E St
F Te
G Oppfanger full alarm
H Kostfallerstandaringsbremsen
I Choke
J Gasspieldkontroll
K Gasspeldkontroll SAKTE-posisjon
L Gasspeldkontroll RASK-posisjon
M K
N Kraftuttaket (PTO), koble til blader
O Kraftuttaket (PTO), koble fra blader
P Bremsepedal

Q Pedaler for hakkenastighet
S Cruisekontroll
T Seteusteringsspak
U Girfrigeake
V Drivstoffventil (hvis	utstyr med en slik)
W Drivstofftank

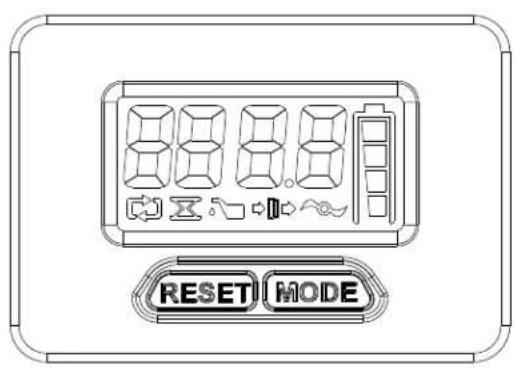

Elektronisk dashpanel

Viser totale timer, turtimer og klokke

Merk: Nár du starter encheten vises totalt antall timer pá vedlikeholdsdisplayet. Det totale antallet timer vil stilles inn til 0 etter 999,9.

1. Trykk MODUS iindre enn 1 sekund for a vise turtimer.
2. Trykk NULLSTILL i mer enn 3 sekunder for a stille turtimer til 0.

3. Trykk MODUS iindre enn 1 sekund for a vise klokken. Se seksjonen Angi klokken.

4. Trykk MODUS iindre enn 1 sekund for a vise totale timer.

Still inn klokken

1. Trykk MODUS i mer enn 3 sekunder. Timene vil blinke på displayet.
2. Trykk NULLSTILL for a stille timene.
3. Trykk MODUS iindre enn 1 sekund for a lagre innstillingen. Minuttene vil blinke pa displayet.
4. Trykk NULLSTILL for a justere minuttene.
5. Trykk MODUS iindre enn 1 sekund for a lagre innstillingen.

Display som viser meldinger ang. vedlikehold

OLJESKIFT - Denne meldingen vises etter 50 timers drift. Etter at du skifter olje og filter, trykk pa MODUS to ganger for a vise OLJETIMER. Trykk pa og hold MODUSinne i 3 sekunder for a tilbakestille timeren til null og tømme skjermen.

LUFTFILTERKONTROLL - Denne meldingen vises etter 25 timers drift. Etter rengjøring ell er bytte av luftfilteret, trykk pa MODUS tre ganger for a vise LUFTFILTERTIMER. Trykk pa og hold MODUSinne i 3 sekunder for a tilbakerstille timeren til null og tomme skjermen.

SKIFT BLADER - Denne meldingen vises etter 100 timers drift. Etter at du har skiftet bladet, hold NULLSTILL-knappen i mer enn 3 sekunder for a stille timeren til null og slette displayet.

LAVT BATTERI - Denne meldingen vises nár et batterispenningsproblem oppstár. Visningen vil automatisk forsvinne av seg selv erter det er utfør service på batteriet.

Merk: När meldingen om LAVT BATTERINIVÄ vises, har den forrang framfor andre meldinger. Utför service på batteriet Först, og se deretter etter andere vedlikeholdsmeldinger.

Drift

Les seksjonen Operatorsikkerhet f#r du manovrerer denne maskinen. Forsikre om at du kjenner til kontrollene og hvordan du skal stoppe enheten.

Klippeområde

1. Kjenn området du planlegger Å operere klipperen i.
2. Pass på at området er fritt for uanskeke materialer som kan plukkes opp av bladene og kastes rundt.

FARE

Denne maskinen er i stand til Å kaste gjenstander som kan skade personer som befinner seg i nærheten, eller forårsake skader på bygninger.

• Du skal ikke bruke maskinen uten—he gressoppsamleren, utkastskjermen erler andre sikkerhetsenheter på plass og i funksjon. Kontroller ofte for tegn på slitasje eller forringelse, og bytt deler som nødvendig.

• Rydd klippeområdet for alle objekter som kan bli kastet rundt eller forstyrre driften av maskinen.

• Flytt traktorklipperen utendors, for du starter motoren.

ADVARSEL

Bruk i bakker eller nær vann eller bratte skråninger kan resultere i tap av kontroll og maskinvelt.

• Klipp opp og ned skräninger,/DDke pa tvers.
• Senk farten og vær ekstremt forsiktig i bakker.
• Ikke klipp i skraninger på over 10 grader, som er storre enn en 3,5 fots stingering over en strekning på 20 fot.
• Hold en avstand pa ca. to ganger klipperens bredde rundt vann, stottemurer erler bratte skräninger.
• Unngå à klippe vätt gress.
• Ha ikke maskinen i drift under noen forhold der trekkraften, styringen eller stabiliteten er tvilsom. Dekk kan skli selv om hjulene stared stille.
• Unngä a starte, stoppe ellers nui bakker.
• Unngå bra endringer i hastighet aller retning.

• Sving sakte og gradvis.
  Vær saerlig forsiktig mens du bruker maskiner med gressoppsamlere ullen annet tilbehør. Disse kan pärke maskinens stabilitet.
  Folg produsentens anbefaling for vektgrenser for tauet utstyr og tauing i skraninger. Se Tauet utstyr.

• Se til at driftsomradyet er fritt for tilskuere, spelsielt barn.

Denne tractorklipperen kan amputere hender og foter.

• Stopk lkipperen hvis det finnes barn ell er andre i omraret.
• Hold barn unna området som skal klippes og sorg for at de blir passet pa av en ansvarlig voksen.
  La aldri noen fà sitte pà, særlig ikke barn, øgså selv om knivbladet eller knivbladene er koblet fra. De vil kunne falle av og bl alvorlig skadet uller forstyre den sikre driften av maskinen. Barn som har fatt sitte pà För, kan plutseligdukke opp i klippeområdet senere for a bli med pà en ny kjøretur og slik bl utsatt for en ulykke - bl overkjørt ell er rygget over av maskinen.
  Vær ekstra forsiktig nár du naermer deg blindhjørner, busker, traer eller andre gjenstander som kan gjore sikten darrigere.

Sikkerhetsblokkeringssystemtester

Kraftuttaket (PTO)-bryteren er PÅ, ELLER
Bremsepedalen IKKE er helt trykket inn (parkeringsbremsen er AV).

Test 2 - Motoren BØR dreie og starte hvis

• PTO-bryteren er AV, OG
  Bremsepedalen er helt trykket inn (parkeringsbremsen er PÅ).

Test 3 - Motoren bør SLÅ SEG AV dersom

• Operatoren reiser seg fra setet med PTO innkoblet, ELLER
• Operatoren reiser seg fra setet med bremsepedalen IKKE helt nedtrykt (parkeringsbrems AV).

Test 4 - Klipperbladets stoppetid Kontroll

• Knivbladene og drivremmen til klipperen bør stoppe helt opp innen fem sekunder etter at PTO-bryteren er slätt AV.
• Hvis klipperens drivrem ikke stopper城县 sekunder, forhør deg med en autorisert forhandler.

Test 5 - Klipping i revers (RMO) test

• Motoren bør slå seg av hvis reversklipping forsøkes, hvis PTO har blitt slätt På og RMO ikke har blitt aktivert.
• RMO-lyset skal lyse opp nár RMO har blitt aktivert.

Klipping i revers kan vare farlig for de som oppholder seg i omraret. Tragiske ulykker kan oppsta hvis den som kjoer maskinen ikke er oppmerksom pa at barn er tilstede. Aktiver aldri det reverse klipping i revers (RMO) om barn er til stede. Barn kanlett blil tilrukket av maskinen oggressklippeningen.

Motor

Kontrollere og fylle på motorolje

Bruk Briggs & Stratton® garantisertifiserte oljer for optimal ytelse. Andre hoykvalitets renseoljer er tillatt hvis de er klassifiert for service SF, SG, SH, SJ aller hoyere. Ikke bruk spelsielle tilsetningsstoffer.

Utetemperaturen avgjør riktig oljeviskositet for motoren. Bruk tabellen for a velge optimal viskositet for den utendørstemperaturen som forventes.

A	SAE 30 – Under 40 °F (4 °C) vilbruuk av SAE 30resulte i vanskeilig start.
B	10W-30 – Over 80 °F (27 °C) vil bruuk av 10W-30 kunne forårsake akt oljeforbruuk. Kontroller oljenivået oftere.
C	5W-30
D	Syntetisk 5W-30
E	Vanguard® Syntetisk 15W-50

• Bruk av SAE 30 i temperaturer under 40^ F( 4^ C) vil fore til vanskelig start.
  **Over 80^ 27oC) vil bruk av 10W-30 kinne forarsake akt oljeforbruk.

Kontroller oljenivaeit oftere.

1. Sett enheten pa en jevn overflate som vist i figur 4.
2. Stopp motoren og ta ut nøkkelen.
3. Se til at oljepafyllingsomradet er rent.
4. Fjern oljepinnen (A, figur 5). Fjern oljen som er igjen pa oljepinnen.
5. Sett i og stram peilepinnen til.
6. Fjern oljepinnen igjen og kontroller oljenivæt. Kontroller at oljenivæt er øverst på FULL-merket (B) på oljepinnen.
7. Hvis oljenivæt er på FULL, sett inn peilepinnen og trekk til.
8. Hvis oljenivaret er LAVT, tilsett olje i motoroljepafyllingsrøret (C). Ikke overfyll.

Merk: Fyll ikke på olje via hurtigtappepluggen (hvis utstyrt).

1. Vent ett minutt og sjekk oljenivaet pa nytt.

2. Sett inn peilepinner igjen og stram til.

Oljetrykk

Hvis oljetrykket er for lavt, vil en trykkbryter (hvis utstyrt) enten stoppe motoren aller aktivere en advarselsenhet pa utstyret. Hvis dette inntreffer, stopp motoren og kontroller oljenivået med peilepinnen.

Hvis oljenivæt er under FYLL PÁ-merket, fyll pa olje helt til det nár FULL-merket. Start motoren og kontroller for riktig oljetrykk før du fortsetter á bruke maskinen.

Dersom oljenivæt ligger mellom merkene FYLL På og FULL-merket, IKKE start motoren. Kontakt en autorisert forhandler for a utbedre oljetrykkproblemet.

Anbefalinger ang. drivstoff

Drivstoff mä oppfylleppe kravene:

• Ren, ny, blyfri bensin.
• Minimum 87 oktan/87 AKI (91 RON). Ang. bruk i store høyder, se nedenfor.
  Bensin med optil 10% etanolinnhold (gasoholinnhold) er akseptabelt.

OBS Ikke bruk ikke-godkjent bensin, sik som E15 og E85. Ikke bland olje i bensinen og foreta ikke modifikasjoner i motoren for a kunne kjore pa alternatively drivstoff. Bruk av ikke-godkjent drivstoff vil fore til skade pa komponenter i motoren, noe som nikke vil bli dekker av garantien.

Bland en drivstoffstabilisator i drivstoffet for a beskytte drivstoffsystemet mot gummidannelse.

Se Oppbevaring. Ikke alt drivstoff er det samme. Hvis start-eller ytelsesproblemer oppstar, bytt drivstoffleverandorer erler merker. Denne motoren er tertifisert for bruk med bensin. Utslippskontrollsystemet for forgassede motorer er EM (modifiseringer av motoren). Utslippskontrollsystemene for motorer med elektronisk drivstoffinnsprytning er ECM (modul for motorkontroll), MPI (multiportinnsprytning), og hvis utstyrt en O2S (oksygensensor).

Store hóyder

I hýnder på over 1524 meter (5000 fot) mä det brukes minimum 85-oktan/85 AKI (89 RON) bensin.

Det er nödvendig Å justere forgassermotorer for bruk i store høyder for Å opprettholde ytelsen. Drift uten denen justeringen vil føre til redusetytelse, økt drivstofforbruk, og økte utslipp. Kontakt en Briggs & Stratton-authorisert forhandler for informasjon ang. tilpasning til store høyder. Bruk av motoren i høyder under 762 meter (2500 fot) hvis den er justert for bruk i store høyder anbefales jegke.

Det er ikke nødvendig Å justere motorer med elektronisk drivstoffjineksjon (EFI) for bruk i store høyder.

Tilfor drivstoff

ADVARSEL

Drivstoff og drivstoffdamper er ekstremtlett antennelige og eksplosive. Handter alltid drivstoff med ekstra forsiktigkeit. Hvis du ikke følger disse sikkerhetsreglene, kan det føre til brann eller eksplosjon med alvorlige brannskader aller død som følge.

• Slà motoren av og la den kjøle seg i minst tre minutter før du tar av bensinlokket.
• Slukk sigaretter, sigarer, piper og andre antennelseskilder.
• Fyll drivstofftanken utendørs eller i godt ventiliert område.
• Ikke overfyll drivstofftanken. Ikke fyll pa mer enn til nederst i drivstofftankhalsen for a gjore ekspansjon av bensin mulig.
• Hold drivstoff unna gnister, apne flammer, tennflammer, varme og andre tennkilder.
• Kontroller drivstoffslanger, tank, lokk og fester ofte for sprekker og lekkasjer. Skift ut om ndvendig.
• Hvis du har sølt drivstoff, ma du vente til det har fordampet før du starter opp motoren. IKKE skap andre antennelseskilder.

• Bruk kun en godkjentbensinkanne.

• Fjern uønsket materiale fra drivstofflokkområdet.

• Ta av bensinlokket (A, figur 6).
• Fyll drivstofftanken (B) med drivstoff. IKKE FYLL over bunnen av drivstofftankens hals (C).
• Sett pá bensinlokket.

Start motoren

ADVARSEL

Brann eller eksplosjon kan forårsake alvorlige brannskader aller ødsfall.

Nár du starter motoren:

• Kontroller at pennpluggen, lydpotten, drivstofftanklokkket og luftfilteret (hvis utstyrt) er på plass og sikret.
• Ikke start motoren med tennpluggen fjernet.
• Hvis motoren oversvømmes, sett choke (hvis utstyrt) til APEN/KJØRE-posisjonen, flytt gasspjeldet (hvis utstyrt) til HURTIG-posisjonen og dra til motoren starter.

ADVARSEL

Motorer avgir karbonmonoksid, en luktfri, fargeløs og giftig gass.

Brann eller eksplosjon kan forårsake alvorlige brannskader aller dødsfall.

• Start og kjør motoren utendørs.

• Ikke start ihrer hamotoren i gang i et lukket rom, selv om dorer og vinduer er apne.

• Sjekk oljenivæt. Se Kontroller og fyll på motorolje.

• Kontroller at fremdriftskontrollene til utstyret er koblet fra.
• Sitt i setet og Ieft OPP setejusteringsspaken for a lase inn seteposisjonen.
• Koble til parkeringsbremskontrollen (H, Figur 3). Trykk ned bremsepedalen (P), dra UT parkeringsbremskontrollen, og slipp bredsepedalen.
• Trykk inn PTO-bryteren (M) for a deaktivere den.
• Sett gass-/chokekontrollen (J) i CHOKE-posisjon (hvis utstyrt).
• Sorg for at starterinnstikket (E) er installmenti tenningsbryteren. Trykk pa startknappen to ganger og hold inntil motoren starter.
• Etter at maskinen har startet, flytter du gass-/choke-kontrollen til halv hastigthet. Sla motoren PÅ i minst 30 sekunder. Dette vil varme opp motoren.
• Sett gass-/choke-kontrollen i HURTIG-posisjonen (L).

I tilfelle en nodsitujasjon, ta straks ut startnokkelen for a stanse traktoren og motoren.

Merk: Hvis motoren ikke starter utter gjentatte forsøk, oppsøk en autorisert forhandler.

Stopp traktoren og motoren

ADVARSEL

Brann eller eksplosjon kan forårsake alvorlige brannskader aller ødsfall.

• Ikke choke forgasseren for a stoppe motoren.

• Slipp bakkehastighetspedalene for a gà tilbake til NÖYTRAL-posisjon. Se Funksjoner og kontroller.

• Koble fra PTO-bryteren. Vent til alle bevegelige deler stanser opp.
• Sett gass-/chokekontrollen i SAKTE-posisjon. Vritenningsnokkelen til AV-stillingen.

• Ta ut nøkkelen.

• Sett på parkeringsbremsen. Trykk ned bremsepedalen helt, dra OPP på parkeringsbremsekontrollen, og slipp fremsepedalen.

I tilfelle en nodsituasjon, stopp motoren ved a vri tenningsbryteren til STOPP-posisjon.

Bruk av trekkvognen

1. Sitt i setet og juster setet sik at du komfortabelt kan nà alle kontrollene. Se Funksjoner og kontroller.
2. Sett på kontrollenheten for parkeringsbremsen:

a. Trykk bremsepedalen helt ned.
b. Trekk OPP parkeringsbremsen.
c. Slipp bremsepedalen.

1. Forsikre om at PTO-bryteren er koblet ut.
2. Start motoren. Se Start motor.
3. Koble ut parkeringsbremsen:

1. Trykk ned hastighetskontrollpedalen for a bevege deg fremover. Frigjør pedalen for a stoppe.
   Merk: Jo lenger ned pedalen er trykkes, desto fortere vil tractoren gá.
2. Stans traktoren ved Å slippe hastighetskontrollpedalene, sette på parkeringbremsen og stopp motoren. Se Stopp traktor og motor.

Klipping

FARE

Denne maskinen er i stand til a amputere hender og ffter og slynge av garde gjenstander. Hvis man ikke observerer de følgende sikkerhetsinstruktene, kan det føre til alvorlig skade eller død.

• Bruk maskinen kun i daglys eller godt kunstig lys.
• Unngå hull, hjulspor, humper, steiner erer andre skjulte farer.
  Ujevnt terreng kan fã maskinen til ä velte erer fore til at operatøren mister balansen ell er fotfestet.

• La aldri maskinen spytte ut materiale mot personer. Unngå a slippe ut materialer mot en vegg eller hindring, ettersom materialet kan bl kastet tilbake pa operatoren.

• Stopp bladet (bladene) nár du krysser grusoverflater.

• Ikke la en gäende maskin være uoversåket. Parker alltid maskinen på et jevnt underlag, koble fra tilbehøret, sett på parkeringsbremsen, stopp motoren og fjern starterinnlegget eller nøkkelen.

• Sett på parkeringsbremsen. Det vises til Funksjoner og kontROLLER.

• Sjekk at PTO er koblet ut.

• Start motoren. Se Start motor.

• Sett gasskontrollspaken i HURTIG-posisjon.

• Koble inn PTO for a aktivere klipperknivbladene.
• Innstill den elektriske klippehoydebryteren til onsket niva.
• Deaktiver parkeringsbremsen, begynn deretter klipping.
• Nár du er fertig med á klippe, koble fra PTO.
• STOPP motoren. See Stopp traktor og maskin.

ADVARSEL

Motoren vil slas av om bakkehastighetskontrollen for reversing er nedtrykket mens PTO er pa og RMO ici er aktivert. Operatoren ma alltid sla av PTO fkr kryssing av veier, baner aller andre omrader som kan brukes av andre kjoretoy. Plutselig tap av drivkraft kan skape farlige situasjoner.

Justere klipperens klippehoyde

Klipperens Ioftehandtak senker aggregatet til kuttposisjon erller Iofter aggregatet til transportposisjon. Det vises til Funksjoner og kontroller.

For a senke dekker:

1. Trekk forsiktig tilbake klipperens loftespak.
2. Skyy den til venstre.
3. Flytt den ned.

For a lofte dekker:

1. Dra ut gressoppfangerens handtak og roter framover inntil gressoppfangeren er helt apen i bunnen. Se figur 7.
2. Tøm gresset ut av oppfangeren.
3. Kjør klipperen et lite stykke fram.
4. Roter gressoppfangeren tilbake til lukket posisjon.

Klipping i revers kan vare farlig for de som oppholder seg i omraret. Tragiske ulykker kan oppsta hvis den som kjorer maskinen不解 er oppmerksom pa at barn er tilstede. Barn kan lett bli tilrukket av maskinen og gressklippingen. Gå aldri ut fra at barn blir varende pa det samme stedet der du sist sa dem.

• Hold barn unna området som skal klippes og sorg for at de blir passet på av en ansvarlig voksen.
• La aldri noen fà sitte pà, særlig ikke barn, øgså selv om knivbladet eller knivbladene er koblet fra. De vil+kunne falle av og bl alvorlig skadet uller forstyrre den sikrede driften av maskinen. Barn som har fatt sitte pà För, kan plutseligdukke opp i klippeområdet senere for Å bli med pà en ny kjørtur og sik bl utsatt for en ulykke - bl overkjortEller rygget over av maskinen.
• Ikke klipp mens du rygger medindre dette er absolut nødvendig. Se ned og bak for og under rygging.
• Hvis maskinen beveger seg bakover uten at reversert klippealternativ er aktivert, ma du umiddelbart ta kontakt med en autorisert serviceforhandler.

1. Slå på kraftuttaket (PTO). Se Funksjoner og kontroller.
2. Vri nokkelen for klipping i revers (RMO) til PÅ-posisjon.
3. LED-lysetkommenpa.
4. Operatoren kan nä klippe i revers.

Merk: Nokkelen skal fjernes for a begrense tilgang til RMO.

Vedlikehold

ADVARSEL

Enutilsiktetgnistkanforarsakebrannellerelektriskstot.

Uønsket oppstart kan resultere i forviklinger, traumatisk amputasjon eller sárskader.

Frdutfroerjusteringerllerreparasjoner:

• Koble fra tennpluggedningen og hold den på avstand fra tennpluggen.
• Frakople batteriet ved den negative terminalen (kun motorer med elektrisk start).
• Bruk kun riktige verktøy.
• Ikke tutle med regulatorfjaren, lenker aller andre deler for a øke motorhastigkeit.
• Reservedeler ma alltid vare av samme type og monteres i samme posisjon som originaldelene. Andre deler kan muligens ilke yte like bra, kan skade encheten og kan resultere i skade.
• Ikke slå svinghjulet med en hammer eller hardt objekt, da svinghjulet kan knuses under drift.

Vedlikeholdsplan

SNØFRESER OG PLENKLIPPER

Hver 8. time eller daglig

Sjekk av sikkerhets-sperre-systemet

Fjern uønsket materiale fra tractoren, klippeaggregatet og motorrommet.

Hver 25. time eller Årlig*

Sjekk dekktrykke

Kontroller stoppetiden på knivbladet

Sjekk tractoren og klipperen for lõse metalldeler

Hver 50. time eller Årlig*

Rengjør batteriet og kablene

Kontroller klipperens bremser

Henvend deg Årlig til et autorisert Briggs & Stratton-serviceverksted

Smør tractoren og klipperen.

Kontroll av klipperbladene**

* Avhengig av hva som inntreffer først,** ** Sjekk bladene oftere i områder med sandete jord erller støvete forhold.

MOTOR

De første 5 timene

Shift motoroljen

Hver 8. time eller daglig

Sjekk oljenivået i motoren

Hver 25. time eller Årlig*

Rengjør luftfilteret og for-renseren**

Hver 50. time eller Årlig*

Shift motoroljen

Bytt ut drivstofffilteret

Årlig

Bytt ut luftfilter

Bytt ut for-renseren

Oppsök en forhandler én gang i Året for Å

MOTOR

• Avhengig av hva som inntreffer ørst,
  ** Rengjør oftere under støvete forhold eller narr luftbaremateriale er til stede.

Kontroll av Lufttrykk

For riktig traksjon og best klippeytelse, se til at lufttrykket i dekkene er 12-14 psi (0,82-0,96 bar). Referer til Kontroll av dekktrykk i Vedlikeholdsplanen Se ogsa Dekktrykket i seksjonen Spesifikasjoner.

Merk: Lufttrykket for dekk kan vare litt forskjellig fra den «maksimale oppblasningen» vist pa sider av dekkene.

Batteri-vedlikehold

ADVARSEL

När du fjerner eller installerer batterikablene, koble fra den negative kabelen FÖRST og koble den til TIL SLUTT. Hvis du ikke gjør dette i dette rekkefolgen, kan den positive terminalen kortslutte ved jordkontakt, f.eks. med et verktøy.

Rengjøring av batteri og ledninger

1. Koble fra MINUS-(de svarte) kablene først.
2. Koble fra PLUSS- (røde) kabler sist.
3. Fjern batteriet som vist i Figur 8.
4. Rengjør batterioverflaten med natron og vann.
5. Rengjør batteriterminalene og kabelendene med en stalbørste til de skinner.
6. Beegg kabelendene og batteriterminalene med petroleumsgele aller化进程fett.
7. Sett inn batteriet.
8. Koble til PLUSS-(de rode) kablene først.
9. Koble til MINUS-(de svarte) kablene sist.

Lade batteriet

ADVARSEL

Hold øpen flamme og gnister borte fra batteriet, gassene somkommen fra det er meget eksplosive. Ventiler batteriet godt under lading.

At et batteri er dødter altfor svakt til á kunne starte opp motoren vil kunne vare resultat av en defekt i ladesystemet ellen annen elektrisk component. Dersom du skulle vare i tvil om hva som har forarsaket problemet, oppsk forhandleren din. Hvis du ma skifte batteriet, folger du trinnene under Rengjør batteriet og ledninger.

Forå lade batteriet, vennligst følg instruksjonene fra batteriladerens produsent, som alle advarsler som ingar i sikkerhetsdelen i dette handboken. Lad batteriet til det er helt oppladet. Ikke lad batteriet med større hastighet enn 10 amp.

Klipperbladets stoppetid

ADVARSEL

Hvis klipperkniven违法犯罪 fullstendig i lopet av fem sekunder, ma clutchen justeres. Ikke bruk maskinen for de korrekte justeringene har blitt utført av en autorisert Briggs & Stratton service-forhandler.

Krivbladene og drivremmen til klipperen ma stoppe innen fem sekunder etter at den elektriske kraftuttaket (PTO)-bryteren slas AV. Hvis klipperens drivreim ikke stopper innen fem sekunder, takontakt med en autorisert Briggs & Stratton service-forhandler for reparasjoner.

Shift motoroljen

1. Plasser klipperen på en plan overflate. Referer til figur, 1.
2. Stopp motoren og fjern starterinnlegget aller nokkel.
3. Rengjør områder ved oljepafyllingen og filteret.
4. Ta Iøs peilepinnen (A, Figur 1) og tørk av med en ren klut.
5. Koble fra oljedreineringsslangen (A, Figur 9).
6. Fjern dekselet forsiktig (B Figur 9) og før slangen ned i en godkjent beholder (C).
7. Etter oljen er drenert, sett dekselet godt på plass og fest deretter slangen til sider av motoren.
8. Fjern oljefilteret (B, Figur 10) og kast.
9. Smør oljeffilterpakningenlett(A)med ren olje.
10. Sett på oljefilteret for hand helt til pakningen fär kontakt med oljeffilteradapteren (C). Stram deretter oljeffilteret 1/2 til 3/4 omdreininger.
11. Fyll på olje. Referer til seksjonen Sjekk og fyll på motorolje.

Luftfiltermontasje (patron med forrenser)

ADVARSEL

Motoren skal aldri startes eller kjores med luftrensermontasjen eller luftfilteret fjernet ettersom det er brannfarlig.

OBS

Ikke bruk trykkluft aller løsemidler til a rengjore filteret. Trykkluft kan skade filteret og løsemidler vil lose opp filteret.

1. Løsne strammerne A, Figur 11) og fjern dekselet (B).

2. Fjern luftfiltermonteringen (C) og demonter.

3. Rengjør for mulige rester som kan ha kommet seg inn i forgasserinngangen (D).

4. Ta forfilteret av luftfiltret.
5. For a fä vekk rusk, bank luftfiltret forsiktig mot en hard overflate. Dersom luftfiltret er svært skittent, skift det ut med et nytt luftfilter.
6. Vask forrenseren med flytende vaskemiddel og vann. La den deretter lufttorke til den er helt torr. Forfilteret skal/DDi ke oljes.
7. Sett det tørre forforfilteret pa luftfilteret.
8. Sett inn luftfiltersettet.
9. Sett på dekslet og steng läsene.

Sjekk pennpluggene

ADVARSEL

EnutilsiktetgnistkanforarsakebrannllerElektriskstot.

Uønsket oppstart kan resultere i forviklinger, traumatisk amputasjon eller sárskader.

Ved testing av gnist:

• Bruk godkjent tennpluggtester.
• Ikke se etter gnist med tennpluggen fjernet.

OBS

Tennplugger har forskjellige varmeområder. Det er viktig at den riktige pennpluggen er brukt, ellers kan på motorskade oppsta. Erstatt pennpluggene med samme type eller med plugged som er ekvivalente.

Rengjør tennplugg

Rengjør pennpluggene med en stalborste og solid kniv. IKKE bruk slipemidler.

Tennpluggens stiftapning

Bruk et folerblad for tennplugg (A, Figur 12) for a kontrollere apningen mellom de to elektrodene. Nár apningen er riktig, vil foleren dra noe idet du drar den gjennom apningen.

For a justere tennpluggens apning, bruk en tennpluggmaler og boy forsiktig den buede elektroden. Forsikre deg om at du icke berorer midtelektroden eller porselenet.

Installer pennplugg

Stram til tennpluggen med fingrene, og deretter, stram den med en skiftenokkel som vist i figuren 13.

180 tommer-pund (20 Nm), ELLER
1/2 dreining ved installering av den originale tennpluggen. 1/4 dreining ved installering av en ny tennplugg.

Skyve klipperen for hand

1. Slå av kraftuttaket (PTO). Se Funksjoner og kontroller.
2. STOPP motoren.
3. Trekk i giruktoblingsspaken for a lase den i posisjon. For traktorer med opphengssystem (A), og traktorer med en fast ramme (B). Det vises til Figur, 14. Du kan na skyve maskinen for hand.

ADVARSEL

Hvis du sleper encheten, pafores giret skader. Bruk ici et annet kjorety til a skyve ellr dra denne klipperen. Ikke aktiver utloseren for girkassen mens maskinen er i gang.

Tauet utstyr

1. Før du sleper encheten, kontroller at trekktøyet er konstrukt for sleping.
2. Fest tauet utstyr kun til festepunktet.

3. For tauet utstyr og tauing i bakker, følg anbefalinger for vektbegrensning oppfør nedenfor.

4. Bruttovekt (trailer og last) på 400 pound (181,4 kg).

5. Maksimalt 20 pound (9,1 kg) sukkel opp aller ned pa tilhengerens dragstang.

6. Gå fra en 10-gradersgrense til en 5-gradersgrense i alle bakker.

7. LA IKKE barn aller andre fá adgang til tauet utstyr.

8. I skräninger kan vekten av utstyret som trekkes forårsake tap av fremdrift og tap av kontroll.
9. IKKE skift til noytral og kjør nedover bakke.

Rens klipperaggregatet (hvis utstyrt)

Merk:

Bruk vaskeporten (C, Figur 15) for a rengjore undersiden av klippeaggregatet.

1. Plasser klipperen på en glatt, jevn overflate.
2. Fest hurtigavkoblingen (A, Figur 15) til hageslangen (B) og koble deretter til skylleporten (C) på klippeaggregatet.
3. Slà vannet PÁ.
4. Start motoren.
5. Still inn hoyden pa kuttingen i den hoyeste stillingen.
6. Koble inn kraftuttaket (PTO)-bryteren for a aktivere klipperbladene. Rotasjonen av bladene og det rennende vannet vil rengjore undersiden av klipperaggregatet.

7. Koble fra PTO og stopp motoren.

8. Skru vannet AV.

9. Fjern hageslangen og koble raskt fra skylleporten (C).

Lagring

ADVARSEL

Oppbevar aldri encheten (med drivstoff) i en lukket, uventilert bygning. Drivstoffdamp kan forflytte seg til en tennkilde (for eksempel en oven, varmtvannsbereder, osv.) og forarsake en eksplosjon.

• Den mä ikke oppbevares iærhen av fyringsanlegg, ovner, varmtvannsberedere eller annet utstyr med tennflamme eller andre antenningskilder, da de kan antennene drivstoffdamp.

Utstyr

Skru AV kraftuttaket (PTO) og sett på parkeringsbremsen. Fjern starterinnsatsen. La maskinen kjole seg ned.

Hvis du fjerner batteriet, vil batterilevetiden øke. Pass pa at batteriet befinner seg pa et kjølig og tørsted, og hold det fullt oppladet. Hvis batteriet etterlates i enheten, koble i sa fall fra minus-kabelen.

Drivstoffsystemet

Drivstoff kan ble foreldet när det oppbevares i en oppbevaringsbeholer i mer enn 30 dager. Hver gang du fyller beholderen med drivstoff, tilsett drivstoffstabilisator til drivstoffet som angitt i produsentens instruksjoner. Dette holder drivstoffet ferskt og reduserer drivstoffrelaterte problemer eller kontaminering i drivstoffsystemet.

Det er ikke ndvendig Å tappede drivstoff fra motoren\ när drivstoffstabilisatoren legges til iht. instruksjonene. Før\ oppbevaring, slå motoren PÅ i 2 minutes for Å flytte drivstoff\ og stabilisator gjennom drivstoffersystemet.

Förenthenthartenstette etter at den har vært lagret:

• Kontroller alle drivstoffnivær. Sjekk alle vedlikeholdskomponenter.
• Utför alle anbefalte kontroller og prosedyer som finnes i\ deutsche braksanvisningen.
• Kontroller at motoren er varm før du bruker den.

Feilsøking

ADVARSEL

Utfør bare vedlikehold på traktoren eller klipperen nár motoren er stoppet og parkeringsbremsen er innkoblet for ä unngå alvorlig persorskade.

For a unnga utilsiktet motorstart, fjern alltid tenningsbryteren, koble alltid fra tennpluggledningen og fest den pa avstand fra tennpluggen, før vedlikehold.

Feilsøking av klipperen

PROBLEM SE ETTER BOTEMIDDEL
Motoren vil ikke gå rundt eller starte.	Bremsepedalen er ikke trykket ned. Trykk bredsepedalen helt ned.
	Drivstoffank tom. Hvis motoren er varm, la den avkøles og fyll deretter på drivstoffanken.
	PTO-bryteren er satt på PÅ-stilling. Still inn PTO-bryteren på AV-stilling.
	Cruisekontroll er aktivert. Flytt cruisekontrollbrytere ntil NØYTRAL/AV-stilling.
	Motoren er oversvæmt. Koble fra choken.
	Batteriterminalenemö rengjores. Referer til Rengjør batteriet og ledningene.
	Batteriet er utladet eller ødlt. Lad opp eller skift ut batteriet.
	Kabler er lõse eller ødelagte. Inspiser kablingen visuelt. Hvis kablene er avspist eller ødelagte, oppsk en autorisert forhandler.
Motoren er vanselig Å,starte eller gå)drlig. Drivstoffblandingen er for rik. Rengjør luftfilteret.
	Lavt oljenivå. Sjekk og fyll på olje etter behov. Motoren banker.
	Feil type olje. Referer til seksjonen Start og stopp motor.
	Feil type olje. Referer til seksjonen Start og stopp motor. Overdrevent oljeforbruk.
	Det er for mye olje i veivhuset.	Tøm ut resterende olje.
Eksosen er svart.	Luftfilteret er tilsmusset.	Referer til avsnittetService av luftfilter.
	Choken er lukket. Åpne choken.
Motoren går, men klipperen vil/DDke.	Hastighetskontrollpedalene er/DDke trykket ned.	Trykk ned hastighetskontrollpedalene.
	Giruktoblingsspaken stär i SKYV-stillingen.	Flytt gir, frigjør spak til KJØR-posjon.
	Parkeringsbremsen er satt på.	Frigjør parkeringsbremsen.
Snøfreseren er vanselig Åstyre eller vanselig Åhandtere.	Feil dekkopplåsing.	Referer til seksjonen Kontroll av lufttrykk.

Merk: Nár det gjelder alle andre problemer, vennligst kontakt en autorisert forhandler.

Feilsok klipperen

PROBLEM SE ETTER BOTEMIDDEL
Klippingen er ujevn.	Traktordekkene er ikke riktig fyll.	Referer til seksjonen Kontroll av lufttrykk.
Klipperkuttingen ser grov ut.	Motorhastigheten er satt til langsom.	Still inn gasspjeldet på RASK.
	Bakkehastigheten er satt til rask.	Reduser farten.
Motoren stanserlett'nár klipperen er slätt på.	Motorhastigheten er satt til langsom.	Still inn gasspjeldet på RASK.
	Bakkehastigheten er satt til rask.	Reduser farten.
	Skitten eller blokkert luftrenser.	Referer til seksjonen Service av luftfilter.
	Klippehøyden er stilt inn for lavt.	Klippøytgress på(Maximal klippehøyde i første omgang.
	Motoren varmes ikke opp til driftstemperatur. La motoren går seg varm i flere minutter.
	Gresset er for hoyt.	Start klipperen på et klippet område.
Motoren slår seg PÅ, og klipperne kjær, men klipperen kutter på.	Kraftuttaket (PTO) er ikke koblet til.	Koble inn PTO.

Merk: När det gjelder alle andre problemer, vennligst kontakt en autorisert forhandler.

Spesifikasjoner Spesifikasjonoversikt

Gnisttenningssystemet på dette maskinenSAMsvarer med kanadisk standard ICE-002.

Model: 400000 - EXi SeriesTM
Sylindervolum 40.03 ci (656 cc)
Sylinderboring 2.970 tommer (75,43 mm)
Slaglengde 2.890 tommer (73,41 mm)
Oljekapasitet 62 - 64 oz (1,8 - 1,9 L)
Tennpluggens avstand .030 tommer (.76 mm)
Tennpluggens dreiemoment 180 pound-tommer (20 Nm)
Tennspolens luftspalte .008 - .012 tommer (.20 - .30 mm)
Klaring for inntaksventil .004 - .006 tommer (.10 - .15 mm)
Eksosventil Klaring .004 - .006 tommer (.10 - .15 mm)
Model: 440000 - PXi SeriesTM
Sylindervolum 44.18 ci (724 cc)
Sylinderboring 3.120 tommer (79,24 mm)
Slaglengde 2.890 tommer (73,41 mm)
Oljekapasitet 62 - 64 oz (1,8 - 1,9 L)
Tennpluggens avstand .030 tommer (.76 mm)
Tennpluggens dreiemoment 180 pound-tommer(20 Nm)
Tennspolens luftspalte .008 - .012 tommer (.20 - .30 mm)
Klaring for inntaksventil .004 - .006 tommer (.10 - .15 mm)
Eksosventil Klaring .004 - .006 tommer (.10 -.15 mm)
Artikkel
OVERFØRINGER
Type Tuff Torq® k-46
Drev Hydrostatic
Modell k-46
Hydraulikkvæske 10W-30 Premium Engine Oil
KILIPPEENHETER
Arbeidsbrede 38 tommer (96,5 cm), 42 tommer (106,7 cm)
Antall blader 2
Plattform Sideutløp
Klippehøyde 1.5 - 3.5 tommer (3,8 - 8,9 cm)
UNDERSTELL
Drivstoffflankkapasitet	2.97 gal (11,25 L)
Dekkstørrelse, front 15 x 6,0
Dekkflyllingstrykk, front 14 psi (0,96 bar)
Dekkstørrelse, bak	20 x 8,0
Dekkstørrelse, bak	22 x 9,5
Dekkflyllingstrykk, bak	10 psi (0,68 bar)

Strømvurderinger: Brutto effektberegning for individuelle bensinmotorer er merket i henhold til SAE-kode (Society of Automotive Engineers) J1940 Small Engine Power & Torque Rating Procedure, og er angitt i henhold til SAE J1995. Dreiemomentverdiene hentes ut ved 2600 RPM for motorer hvor "rpm" er nevnt på etiketten, og 3060 RPM for alle andre. Verdien for hestkrefter hentes ut ved 3600 RPM. Bruttokurver kan sees pa

www.BRIGGSandSTRATTON.COM. Nettoeffekt-verdiene er malt med ekssos- og luftfilter installment, mens bruttoverdier er malt uten disse tilbehorene. Reell brutto motoreffekt vil vare hoyere enn netto motoreffekt, og pavirkes av blant annet forhold i omgivelsene og variasjoner fra motor til motor. Gitt det brede spekteret avprodukter som motorer er montert inn i, kan ikke bensindrevne motorer utvikle nominell bruttoeffekt när de brukes i et bestem elektrisk utstyr. Denne forskjellen

skyldes en rekke faktorer, inkludert, men ikke begrenset til, variasjonen i motordeler (luftfilter, eksosanlegg, lader, kjøleanlegg, forgasser, drivstoffpumpe osv.), begrensninger i bruk, forhold i omgivelsene (temperatur, fuktighet, høyde), og variasjoner fra motor til motor. På grunn avproduksjons- og kapasitetsmessige begrensninger, kan Briggs & Stratton bytte ut en motor med en som er av høyere rangert effekt for dette motoren.

Conteudo:

Produkter som omfattas av denna bruksanvisning.....212

Allman information. 212

Kontaktuppgifter till vart Europa-kontor. 212

Europeiska unionen (EU) steg V (5): Koldioxidvarden (CO2). 212

Intygande om overensstammelse 212

Forarens sakerhet. 212

Vagledning for matning av lutning. 212

Test av sakerhetslassystemet. 218

Motor. 218

Manovrering av traktorn. 220

Underhäll 222

Underhãllsschema. 222

Kontroll av stopptiden for klippbladen 223

Byta motorolja. 223

Lufffilterenhet (kassett med forrenare) 223

Test av sakerhetslassystemet

Test 5 - Kontroll av alternatively for klippning i backlage (RMO)

Pafylling av bransle

Oavsiktlig start kan resultera i intrassling, traumatisk amputation eller skarsar.

*Det som intraffar forst.

Kontroll av stopptiden for klippbladen

WARNING

Oavsiktlig start kan resultera i intrassling, traumatisk amputation ell skarsar.
