BRUKSANVISNING MSD110 MURRAY

Indholdsfortegnelse:

Overensstemmelseserklæring....23

Førersikkerhed.... 23

Faresymboler og deres betydninger....26

Kontroller dæktrykket....34

Vedligeholdelse af batteri....34

Afprøv klipperknivenes standsningstid.... 34

Skift motorolien....34

Luftfiltersamling (patron med forfilter)....34

Manuel betjening af traktoren....35

Overensstemmelseserklæring

Faresymboler og deres betydninger

A Elektronisk instrumentpanel
B Va		eneklipning (RMO)
C Ta		SLUKKETTÄNDTSTART
D Fo
E Kr		ten (PTO)
F Kra		ten (PTO), aktivér skær
G Kra		ten (PTO), deaktivér skær
H Fa
I Kon		gsbremse

- Foretag sving langsomt og gradvist.

Test 2 – Motor drejer og starter, hvis:

• PTO-kontakten er FRA OG
- Bremsepedalen er trykket helt i bund (parkeringsbremse TIL).

Test 3 – Motoren STOPPER, hvis:

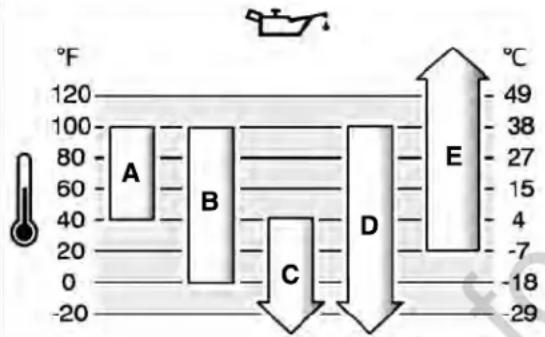

Kontrollér og påfyld motorolie

Før justeringer og reparationer:

Rengør batteriet og kablerne

ADVARSEL

Luftfiltersamling (patron med forfilter)

ADVARSEL

Motoreffekter ansvarsfraskrivelse

Innholdsfortegnelse:

Produkter som dekkes av denne bruksanvisningen..... 172

Generell informasjon.... 172

Kontaktinformasjon for Europa-kontoret.... 172

Den europeiske union (EU) stadium V (5):

Karbondioksidverdier (CO2).... 172

Uttalelse om samsvarserklæring....172

Operatørens sikkerhet....172

Ta vare på disse instruksjonene.... 172

Skråningsidentifikasjonsguide.... 172

Sikkerhetssymboler og disses betydning.... 173

Advarselssymbol og signalord....173

Sikkerhetsskilt....174

Sikkerhetsmeldinger.... 175

Funksjoner og kontroller.... 175

Kontrollsymboler og betydninger....175

Skjermbilde for elektronisk vedlikehold.... 176

Drift.... 177

Klippeområde....177

Sikkerhetsblokkeringssystemtester.... 177

Motor....178

Bruk av trekkvognen.... 180

Vedlikehold 182

Vedlikeholdsplan....182

Kontroll av lufttrykk....182

Batteri-vedlikehold.... 182

Klipperbladets stoppetid.... 183

Skift motoroljen....183

Luftfiltermontasje (patron med forrenser).... 183

Skyv traktoren for hånd....183

Sjekk tennpluggene....183

Tauet utstyr....183

Rens klipperaggregatet (hvis utstyrt)....184

Lagring.... 184

Feilsøking 185

Feilsøking av klipperen....185

Feilsøk klipperen.... 185

Spesifikasjoner 186

Spesifikasjonsoversikt 186

Ansvarsfraskrivelsesuttalelse vedr. kraft.... 187

Produkter som dekkes av denne bruksanvisningen

Følgende produkter dekkes av denne bruksanvisningen:

2691481-00, 2691481-01, 2691481-02, 2691487-00,

2691487-01, 2691487-02, 2691487-03, 2691683-00,

2691683-01, 2691684-00, 2691685-00, 2691700-00,

2691701-00, 2691701-01, 2691702-00, 2691703-00,

2691714-00, 2691715-00, 2691926-00, 2691926-01,

2691927-00, 2691927-01, 2691928-00, 2691928-01,

2691929-00, 2691929-01, 2692020-00, 2692023-00

Generell informasjon

For mer informasjon, referer til Kundekontaktguiden som følger med enheten.

Illustrasjonene i dette dokumentet er representative. Enheten kan se annerledes ut enn det bildene viser. VENSTRE og H∅YRE refereres fra operatørens posisjon.

Bruken av Viktig og Merk i teksten viser oppklaringer, unntak eller alternativer til prosedyrene.

Alle språkoversettelser av dette dokumentet er utarbeidet på bakgrunn av den originale engelske kildefilen.

All emballasje, brukt olje samt batterier skal resirkuleres etter gjeldende forskrifter fra myndighetene.

Kontaktinformasjon for Europa-kontoret

For spørsmål om utslipp i Europa, kontakter du vårt Europa-kontor på:

Max-Born-Straße 2, 68519 Viernheim, Tyskland.

Den europeiske union (EU) stadium V (5): Karbondioksidverdier (CO₂)

Karbondioksidverdiene i Briggs & Stratton ^® med sertifikat for EU-typegodkjenning kan finnes ved å skrive inn CO2 i søkevinduet på BriggsandStratton.com.

Uttalelse om samsvarserklæring

Dette produktet overholder alle relevante forskrifter og direktiver; for detaljer se det produktspesifikke samsvarserklæringsarket (DOC) som er del av instruksene som følger med enheten.

Operatørens sikkerhet

Ta vare på disse instruksjonene

Lagre disse instrusjonene for fremtidig referanse. Denne håndboken inneholder sikkerhetsinformasjon for å gjøre deg oppmerksom på de farer og risikoer som er forbundet med produktet og hvordan du kan unngå dem. Den inneholder også viktige instruksjoner som må følges gjennom innledende oppsett, drift og vedlikehold av produktet.

Dette produktet er laget for og beregnet kun for å klippe vedlikeholdt gress og er ikke tilregnet noe annet formål.

Det er viktig at du leser og forstår disse instruksjonene før du forsøker å starte eller bruke dette utstyret.

Pass på at du er fullt kjent med kontrollene og riktig bruk av produktet.

Skråningsidentifikasjonsguide

Slik måler du skråningen på en plenoverflate med en smarttelefon eller et vinkelfinneverktøy:

ADVARSEL

Ikke bruk i skråninger som er brattere enn 10 grader.

1. Bruk en rett kant som er minst to (2) fot lang (A, Figur 1). Et 2x4 eller et rett stykke metall fungerer bra.
2. Vinkelfinneverktøy.

a. Bruk smarttelefonen din: Mange smarttelefoner (B, Figur 1) har et inklinometer (vinkelsøker) plassert under kompassapplikasjonen (app). Eller, søk etter en appbutikk for en inklinometerapp.
b. Bruk vinkelsøkerverktøy: Vinkelsøkerverktøy (C og D, Figur 1) er tilgjengelig i lokale maskinvareforretninger eller på nett (også kalt inklinometer, gradmåler, vinkelmåler eller gradvinkel). Talskive type (C) eller digital type (D) virker, andre muligens ikke. Les og overhold brukerinstruksjonene levert med vinkelfinder-verktøyet.

1. Plasser den to (2) fot lange rette kanten langs den bratteste delen av plenskråningen. Plasser brettet opp og nedover skråningen.
2. Legg smarttelefonen eller vinkelfinneverktøyet på den rette kanten og les vinkelen i grader. Dette er skråningen på gressplenen din.

Merk: En identifiseringsveiledning for papirmålhelling er inkludert i produktlitteraturpakken din og kan også lastes ned fra produsentens nettside.

Sikkerhetssymboler og disses betydning

Symbol Betydning
	Informasjon om sikkerhet som gjelder farer som vil kunne føre til personskader.
	Les og forstå brukerhåndboken før du bruker eller vedlikeholder enheten.
	Fjern nøkkelen og les brukerhåndboken før du vedlikeholder enheten.
	Stopp
	Fare for brann
	Eksplosjonsfare
	Fare for støt
	Fare for giftig gass
	Bevegelige deler
	Bruk vernebriller.
	Farlig kjemikalie

Symbol Betydning
	Fare for varm overflate
	Fare for amputasjon
	Fare for gjenstander som slynges
	Hold trygg avstand
	Hold barn unna
	Fare for amputasjon
10^ Max. 10^ Max.	Fare for velt

Advarselssymbol og signalord

Symbolet for sikkerhetsadvarsel ⚠brukt til å identifisere sikkerhetsinformasjon angående farer som kan medføre personskade. Et signalord (FARE, ADVARSEL eller FORSIKTIG) brukes sammen med varselsymbolet for å indikere sannsynligheten for og den potensielle alvorlighetsgraden ved skade. Dessuten vil et faresymbol også kunne vært brukt for å representere typen fare det er snakk om.

FARE indikerer en fare som, dersom den ikke unngås, vil føre til død eller alvorlig skade.

ADVARSEL indikerer en fare som, dersom den ikke unngås, kan resultere i død eller alvorlig skade.

OBS indikerer informasjon som anses som viktig, men ikke farerelatert.

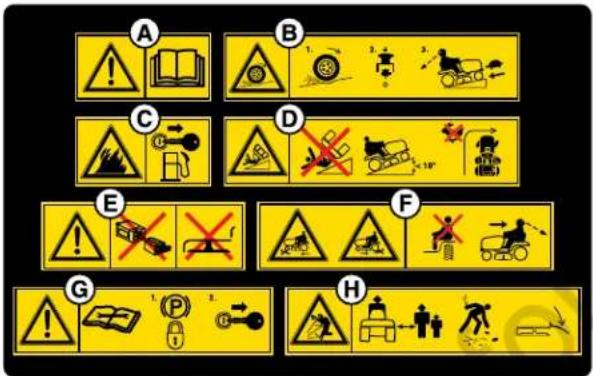

Sikkerhetsskilt

Før du betjener enheten, må du lese sikkerhetsskiltene. Sammenlign figur 2 med skiltene som er vist i tabellen som følger. Anmodningene om sikkerhet og advarslene er der for din trygghets skyld. For å unngå personskade eller skade på enheten, forstå og overhold alle sikkerhetsklebemerkene.

VIKTIG: Hvis sikkerhetsmerkene slites ut eller skades slik at de ikke kan leses, må du bestille nye merker fra den lokale forhandleren.

A

Sammenlign bokstavene (A–J) i sikkerhetsskilt-ikonene med sikkerhetsdefinisjonene som er listet opp i påfølgende tabell.

A ADVARSEL: Les og forstå brukerhåndboken før du tar i bruk denne maskinen. Kjenn til plasseringen og funksjonen til alle kontrollene. Bruk ikke maskinen med mindre du har gått gjennom dette.
B FARE - TAP AV GREP, GLIDNING, STYRING OG KONTROLL I SKRÅNINGSFARE: Hvis maskinen stopper foroverbevegelse eller begynner å bevege seg i en skråning, stopp bladene og kjør langsomt av skråningen.
C FARE- BRANNFARE: Vær sikker på at enheten er fri for gress, løv og overflødig olje. Tilfør ikke drivstoff mens motoren er varm eller i gang. Stoppe motoren. Før du tilsetter drivstoff, må du la motoren avkjøle seg i minst 3 minutter. Ikke fyll drivstoff innendørs, i en innelukket trailer, garasje eller på andre innestengte steder. Fjern sølt drivstoff. Ikke røyk mens du bruker denne maskinen.

D FARE – VELTE- OG GLIDNINGSFARE: Beveg deg opp og ned bakker, ikke over. Ha ikke utstyret i drift i skråninger som er brattere enn 10 grader. Unngå plutselig og skarp (rask) svinging mens du befinner deg i bakker.
E FARE - AMPUTASJON OG FJERNINGSFARE: For å unngå skader fra roterende blader og bevegelige deler, hold sikkerhetsinnretninger (skjermer, skjold og brytere) på plass og se til at de fungerer.
F Ikke klipp hvis barn eller andre er i nærheten. La ALDRI noen få sitte på (særlig ikke barn), og det selv med utkoblede kniver. Ikke klipp mens du rygger med mindre dette er absolutt nødvendig. Se ned og bak – før og mens du kjører enheten i revers.
G Rådfør deg med teknisk litteratur før du utfører tekniske reparasjoner eller vedlikehold. Når du forlater maskinen, koble ut motoren, sett parkeringsbremsen i låse-posisjon og ta ut tenningsnøkkelen.
H Hold personer og barn på sikker avstand. Fjern gjenstander som vil kunne bli slynget av gårde av kniven. Klipp ikke uten at utkastelsestuten er på plass.
I Ikke klipp uten at avløpsrennen eller hele gressoppsamleren er på plass.
J Hold deg unna dekkantene og hold også andre unna for å unngå skader fra det roterende knivbladet.

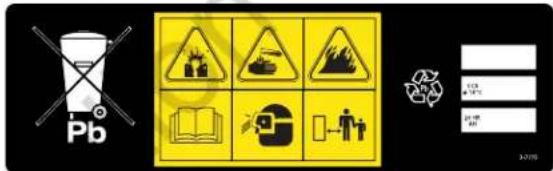

Skilt som gjelder batterisikkerhet

Advarsel: Brannfare - hold barn, åpen ild og gnister unna batteriet, som kan antenne eksplosive gasser.

Advarsel: Svovelsyre kan forårsake blindhet eller alvorlige brannskader - bruk alltid vernebriller eller ansiktsskjerm ved arbeid på eller i nærheten av et batteri.

Advarsel: Batterier forårsaker eksplosive gasser - les og forstå brukerhåndboken før du tar i bruk denne maskinen.

Viktig: Ikke kast batteriet i søpla - kontakt lokale myndigheter for destruksjon og/eller resirkulering av batterier.

Skyll øyne umiddelbart med vann. Få raskt tak i legehjelp.

Sikkerhetsmeldinger

ADVARSEL

Les, forstå og følg alle anvisninger og advarsler i bruksanvisningen og advarsler i bruksanvisningen for operatør, på maskinen, motoren og redskaper, før du betjener denne maskinen. Unnatelse av å overholde sikkerhetsforskriftene i denne bruksanvisningen og på utstyret kan føre til død eller alvorlig personskade.

• La kun operatører som er ansvarlige, har fått opplæring i bruken av og er kjent med instruksjonene og fysisk egnet, bruke maskinen.
• Bruk ikke enheten under påvirkning av alkohol eller narkotika.
• Bruk vernebriller og sko med lukket tå.
• Plasser ikke hender eller føtter nær roterende deler eller under maskinen. Behold klaring til utkastingsåpningen hele tiden.
• Sørg for å holde maskinen i god driftsstand. Skift ut slitte eller skadde deler.
• Vær forsiktig når du betjener bladene. Pakk inn bladene eller bruk hansker. Bytt ut blader som er skadet. Ikke reparer eller modifiser bladene.
• Bruk brede ramper når du laster og laster av maskinen for transport.
• Se tilbehøret for korrekt hjulvekt eller motvekt.
• For å unngå brann, hold maskinen fri for gress, blader eller annet uønsket materiale. Tørk opp olje- eller drivstoffsøl. Fjern brennstoffdynket avfall og la maskinen avkjøle før lagring.

ADVARSEL

En motor som er i gang avgir karbonmonoksid, en luktfri, fargeløs og giftig gass. Å puste inn karbonmonoksid kan forårsake hodepine, tretthet, svimmelhet, oppkast, forvirring, krampeanfall, kvalme, besvimelse eller død.

• Ha maskinen i drift og bruk den KUN utendørs.
• Sørg for at eksosgassen ikke kommer inn i et innstengt område via vinduer, dører, ventilasjonsåpninger eller andre åpninger.

Funksjoner og kontroller

Pass på at bildetekstbokstavene i figuren 3 samsvarer med funksjonene og kontrollene som er oppført i tabellen som følger.

Kontrollsymboler og betydninger

A Elektronisk dashpanel
B Klinning i revers (RMO)
C Te
D H
E Kr
F Kraftuttaket (PTO)	koble til blader
G Kraftuttaket (PTO)	koble fra blader
H Cruisekontroll
I Kol- gsbremsen
J Gasspieldkontroll
K Gasspjeldkontroll SAKTE-posisjon
L Gasspieldkontroll HURTIG-posisjon
M Ch
N Drivstoffventil (hvis utstyrt med en slik).
O Pedaler for bakkehastighet
P Setejusteringsspak
Q Klip
R Bry byde
S Girfr
T Drivstoffank

U Bremsepedal

Skjermbilde for elektronisk vedlikehold

Merk: Når du starter enheten vises totalt antall timer på vedlikeholdsdisplayet. Det totale antallet timer vil stilles inn til 0 etter 999,9.

Viser totale timer, turtimer og klokke

1. Trykk på MODE (A, Figur 4) i mindre enn 1 sekund for å vise kjøretid.
2. Trykk på RESET (B) i mer enn 3 sekunder for å sette kjøretid til 0.
3. Trykk MODUS i mindre enn 1 sekund for å vise klokken. Se seksjonen Angi klokken.
4. Trykk MODUS i mindre enn 1 sekund for å vise totale timer.

Still inn klokken

1. Trykk på MODE (A, Figur 4) i mer enn 3 sekunder. Timene vil blinke på displayet.
2. Trykk NULLSTILL for å stille timene.
3. Trykk MODUS i mindre enn 1 sekund for å lagre innstillingen. Minuttene vil blinke på displayet.
4. Trykk NULLSTILL for å justere minuttene.
5. Trykk MODUS i mindre enn 1 sekund for å lagre innstillingen.

Display som viser meldinger ang. vedlikehold

OLJESKIFT - Denne meldingen vises etter 50 timers drift. Etter at du skifter olje og filter, trykk på MODUS to ganger for å vise OLJETIMER. Trykk på og hold MODUS inne i 3 sekunder for å tilbakestille timeren til null. Skjermen vil automatisk bli tømt.

LUFTFILTERKONTROLL - Denne meldingen vises etter 25 timers drift. Etter rengjøring eller bytte av luftfilteret, trykk på MODUS tre ganger for å vise LUFTFILTERTIMER. Trykk på og hold MODUS inne i 3 sekunder for å tilbakestille timeren til null. Skjermen vil automatisk bli tømt.

SKIFT BLADER - Denne meldingen vises etter 100 timers drift. Etter at du har skiftet bladet, hold NULLSTILL-knappen i mer enn 3 sekunder for å stille timeren til null. Skjermen vil automatisk bli tømt.

LAVT BATTERI - Denne meldingen vises när et batterispenningsproblem oppstår. Visningen vil automatisk forsvinne av seg selv etter det er utført service på batteriet.

Merk: Meldingen om LAVT BATTERINIVÅ vises før alle andre meldinger. Foreta service på batteriet først. Sjekk deretter for andre meldinger om vedlikehold.

Drift

Les seksjonen Operatørsikkerhet før du manøvrerer denne maskinen. Forsikre om at du kjenner til kontrollene og hvordan du skal stoppe enheten.

Klippeområde

1. Kjenn området du planlegger å operere klipperen i.
2. Pass på at området er fritt for uønskede materialer som kan plukkes opp av bladene og kastes rundt.

FARE

Denne maskinen er i stand til å kaste gjenstander som kan skade personer som befinner seg i nærheten, eller forårsake skader på bygninger.

• Du skal ikke bruke maskinen uten hele gressoppsamleren, utkastskjermen eller andre sikkerhetsenheter på plass og i funksjon. Kontroller ofte for tegn på slitasje eller forringelse, og bytt deler om nødvendig.

• Rydd klippeområdet for alle objekter som kan bli kastet rundt eller forstyrre driften av maskinen.

• Flytt traktorklipperen utendørs, før du starter motoren.

ADVARSEL

1. Noter deg alle bakker og bratte skråninger.

FARE

Bruk i bakker eller nær vann eller bratte skråninger kan resultere i tap av kontroll og maskinvelt.

• Klipp opp og ned skråninger, ikke på tvers.
• Senk farten og vær ekstremt forsiktig i bakker.
• Ikke klipp i skråninger på over 10 grader, som er større enn en 3,5 fots stigning over en strekning på 20 fot.
• Hold en avstand på ca. to ganger klipperens bredde rundt vann, støttemurer eller bratte skråninger.

- Unngå å klippe vått gress.

- Ha ikke maskinen i drift under noen forhold der trekkraften, styringen eller stabiliteten er tvilsom. Dekk kan skli selv om hjulene står stille.

- Unngå å starte, stoppe eller snu i bakker.

- Unngå brå endringer i hastighet eller retning.

- Sving sakte og gradvis.

- Vær særlig forsiktig mens du bruker maskiner med gressoppsamlere eller annet tilbehør. Disse kan påvirke maskinens stabilitet.

- Følg produsentens anbefaling for vektgrenser for tauet utstyr og tauing i skråninger. Se Tauet utstyr.

1. Se til at driftsområdet er fritt for tilskuere, spesielt barn.

FARE

Denne traktorklipperen kan amputere hender og føtter.

• Stopp klipperen hvis det finnes barn eller andre i området.
• Hold barn unna området som skal klippes og sørg for at de blir passet på av en ansvarlig voksen.
• La aldri noen få sitte på, særlig ikke barn, også selv om knivbladet eller knivbladene er koblet fra. De vil kunne falle av og bli alvorlig skadet eller forstyrre den sikre driften av maskinen. Barn som har fått sitte på før, kan plutselig dukke opp i klippeområdet senere for å bli med på en ny kjøretur og slik bli utsatt for en ulykke - bli overkjørt eller rygget over av maskinen.
• Vær ekstra forsiktig når du nærmer deg blindhjørner, busker, trær eller andre gjenstander som kan gjøre sikten dårligere.

Sikkerhetsblokkeringssystemtester

Denne enheten er utstyrt med et sikkerhetslåssystem. Forsøk ikke å omgå eller tukle med brytere og enheter.

ADVARSEL

Test 2 — Motoren vil veive i gang og starte hvis:

• Kraftuttaks-bryteren er koblet UT OG
• Bremsepedalen er helt trykket ned (parkeringsbremse i ON).

TEST 3 — Motoren SLÅR SEG AV hvis:

• Operatøren reiser seg fra setet med PTO koblet inn ELLER
• Operatøren reiser seg fra setet når bremsepedalen ikke er HELT trykket ned (parkeringsbremse i OFF).

Test 4 — Klipperbladets stoppetid Kontroll

Knivbladene og drivremmen til klipperen skal stoppe helt opp innen fem sekunder etter at PTO-bryteren er i OFF. Hvis klipperens drivrem ikke stopper etter fem sekunder, forhør deg med en autorisert forhandler.

Test 5 — Klipping i revers (RMO) test

• Motoren vil STOPPE når reversering er forsøkt med kraftuttaket (PTO) satt i ON og reversert klippealternativ (RMO) ikke er aktivert.
• RMO-lyset skal lyse opp när RMO har blitt aktivert.

FARE

Klipping i revers kan være farlig for de som oppholder seg i området. Tragiske ulykker kan oppstå hvis den som kjører maskinen ikke er oppmerksom på at barn er tilstede. IKKE aktiver reversert klippealternativ (RMO) hvis barn er til stede. Barn kan lett bli tiltrukket av maskinen og gressklippingen.

Motor

Kontrollere og fylle på motorolje

Bruk Briggs & Stratton ^® garantisertifiserte oljer for optimal ytelse. Andre høykvalitets renseoljer er tillatt hvis de er klassifisert for service SF, SG, SH, SJ eller høyere. Ikke bruk spesielle tilsetningsstoffer.

Utetemperaturen avgjør riktig olje viskositet for motoren. Benytt tabellen for å velge optimal viskositet for den utendørstemperaturen som forventes.

A	SAE 30 - Under 40 °F (4 °C) vil bruk av SAE 30 resultere i vanskelig start.
B	10W–30 – Over 80 °F (27 °C) vil bruk av 10W–30 kunne forårsake økt oljeforbruk. Kontroller oljenivået oftere.
C	5W-30
D	Syntetisk 5W-30
E	Vanguard® Syntetisk 15W–50

* Bruk av SAE 30 i temperaturer under 40 °F (4 °C) vil føre til vanskelig start.
** Over 80 °F (27 °C) vil bruk av 10W–30 kunne forårsake økt oljeforbruk.
1. Sett enheten på en jevn overflate som vist i Figur 5.
2. Stopp motoren og ta ut nøkkelen. Se til at oljepåfyllingsområdet er rent.
3. Fjern peilepinnen (A, Figur 6). Fjern resterende olje fra peilepinnen.
4. Sett i og stram peilepinnen til.
5. Fjern peilepinnen på nytt og kontroller oljenivået.
6. Forsikre deg om at oljenivået er på toppen av FULLmerket (B) på peilepinnen.
7. Hvis oljenivået er på FULL, sett inn peilepinnen og trekk til.
8. Hvis oljenivået er LOW, fyll på olje i oljefyllingsrøret (C).
Merk: IKKE fyll olje på oljedreneringen (utstyrsavhengig).
9. Vent ett minutt og sjekk oljenivået på nytt.

1. Sett i og stram peilepinnen til.

Oljetrykk

Hvis oljetrykket er for lavt, vil en trykkbryter (hvis utstyrt) enten stoppe motoren eller aktivere en advarselsenhet på utstyret. Hvis dette inntreffer, stopp motoren og kontroller oljenivået med peilepinnen.

Hvis oljenivået er under FYLL PÅ-merket, fyll på olje helt til det när FULL-merket. Start motoren og kontroller for riktig oljetrykk før du betjener maskinen.

Dersom oljenivået ligger mellom merkene FYLL PÅ og FULLmerket, IKKE start motoren. Kontakt en autorisert forhandler for å korrigere oljetrykket.

Anbefalinger ang. drivstoff

Drivstoff må oppfylle disse kravene:

• Ren, ny, blyfri bensin.
• Minimum 87 oktan/87 AKI (91 RON). Ang. bruk i store høyder, se nedenfor.
• Bensin med opptil 10 % etanolinnhold (gasoholinnhold) er akseptabelt.

OBS Ikke bruk ikke-godkjent bensin, slik som E15 og E85. Ikke bland olje i bensinen og foreta ikke modifikasjoner i motoren for å kunne kjøre på alternativt drivstoff. Bruk av ikke-godkjent drivstoff vil føre til skade på komponenter i motoren, noe som ikke vil bli dekket av garantien.

Bland en drivstoffstabilisator i drivstoffet for å beskytte drivstoffsystemet mot gummidannelse.

Se Oppbevaring. Ikke alt drivstoff er det samme. Hvis start- eller ytelsesproblemer oppstår, bytt drivstoffleverandører eller merker. Denne motoren er sertifisert for bruk med bensin. Utslippskontrollsystemet for forgassede motorer er EM (modifiseringer av motoren). Utslippskontrollsystemene for motorer med elektronisk drivstoffinnsprøytning er ECM (modul for motorkontroll), MPI (multiportinnsprøytning), og hvis utstyrt en O2S (oksygensensor).

Store høyder

I høyder på over 1524 meter (5000 fot) må det brukes minimum 85-oktan/85 AKI (89 RON) bensin.

Det er nødvendig å justere forgassermotorer for bruk i store høyder for å opprettholde ytelsen. Drift uten denne justeringen vil føre til redusert ytelse, økt drivstofforbruk, og økte utslipp. Kontakt en Briggs & Stratton-autorisert forhandler for informasjon ang. tilpasning til store høyder. Bruk av motoren i høyder under 762 meter (2500 fot) hvis den er justert for bruk i store høyder anbefales ikke.

Det er ikke nødvendig å justere motorer med elektronisk drivstoffinjeksjon (EFI) for bruk i store høyder.

Tilfør drivstoff

ADVARSEL

Drivstoff og drivstoffdamper er ekstremt lett antennelige og eksplosive. Händter alltid drivstoff med ekstra forsiktighet. Hvis du ikke følger disse sikkerhetsreglene, kan det føre til brann eller eksplosjon med alvorlige brannskader eller død som følge.

Når du fyller på drivstoff

• Slå motoren av og la den kjøle seg i minst tre minutter før du tar av bensinlokket.
• Slukk alle sigaretter, sigarer, piper og andre antennelseskilder.
• Fyll drivstofftanken utendørs eller i godt ventilert område.
• Ikke overfyll drivstofftanken. Ikke fyll på mer enn til nederst i drivstofftankhalsen for å gjøre ekspansjon av bensin mulig.
• Hold drivstoff unna gnister, åpne flammer, tennflammer, varme og andre tennkilder.
• Kontroller drivstoffslanger, tank, lokk og fester ofte for sprekker og lekkasjer. Skift ut om nødvendig.
• Hvis du søler drivstoff, vent til det har fordampet før du starter opp motoren og unngå enhver antenningskilde.

• Bruk kun en godkjent bensinkanne.

• Fjern uønsket materiale fra drivstofflokkområdet.

• Fjern drivstofflokket (A, Figur 7).
• Fyll drivstofftanken (B) med bensin. IKKE FYLL over bunnen av drivstofftankens hals (C).
• Sett på bensinlokket.

Start motoren

ADVARSEL

Brann eller eksplosjon kan forårsake alvorlige brannskader eller dødsfall.

Når du starter motoren:

• Kontroller at tennpluggen, lydpotten, drivstofftanklokket og luftfilteret (hvis utstyrt) er korrekt installert.
• Ikke start motoren med tennpluggen fjernet.
• Hvis motoren pumper, still chocken (utstyrsavhengig) til stillingen OPEN/RUN, flytt gassen (utstyrsavhengig) til stillingen FAST og sveiv til motoren starter.

ADVARSEL

Motorer avgir karbonmonoksid, en luktfri, fargeløs og giftig gass.

Brann eller eksplosjon kan forårsake alvorlige brannskader eller dødsfall.

• Start og kjør motoren utendørs.

• Ikke start eller bruk motoren i et lukket rom, selv om dører og vinduer er åpne.

• Sjekk oljenivået. Se Kontroller og fyll på motorolje.

• Kontroller at fremdriftskontrollene til utstyret er koblet fra.
• Sitt i setet og løft OPP setejusteringsspaken for å låse inn seteposisjonen.

• Sett på parkeringsbremsekontrollen (I, Figur 8). Trykk ned bremsepedalen, dra UT parkeringsbremskontrollen, og slipp bremsepedalen.

• Trykk inn PTO-bryteren (E) for å deaktivere den.

• Sett gass-/chokekontrollen (J) i CHOKE-posisjon.

Merk: Noen motorer er utstyrt med en separat choke-kontroll.

Merk: Enkelte motorer er utstyrt med en ReadyStart®-funksjon, og har ingen choke.

1. Sett nøkkelen inn i tenningsbryteren (C) og vri den til START-stillingen. For trykknappstartmodeller trykk knappen to ganger og hold inntil motoren starter.
2. Etter at maskinen har startet, flytt gass-/choke-kontrollen til halv hastighet. Sørg for at motoren er PÅ i minimum 30 sekunder. Dette vil varme opp motoren.
3. Sett gasskontrollspaken i HURTIG-posisjon.

Merk: I en nødssituasjon, vri tenningsnøkkelen til «OFF»-stillingen. Dette vil STOPPE motoren. Se Stopp motoren.

Merk: Kontakt en autorisert forhandler hvis motoren ikke starter etter to eller tre forsøk.

Stopp motoren

Drivstoff og drivstoffdamper er ekstremt lett antennelige og eksplosive. Brann eller eksplosjon kan forårsake alvorlige brannskader eller dødsfall.

- Ikke choke forgasseren for å stoppe motoren.

1. Slipp bakkehastighetspedalene (O, Figur 9).
2. Koble fra kraftuttak (PTO)-bryteren (E). Vent til alle bevegelige deler stanser opp.
3. Flytt gassreguleringen (J) til stillingen SLOW.

4. Vri tenningsbryteren (C) til stillingen OFF. Ta ut nøkkelen.

5. Sett på parkeringsbremsekontrollen (I). Skyv inn bremsepedalen (U), dra OPP på parkeringsbremskontrollen og slipp bremsepedalen.

I en nødssituasjon, vri tenningsnøkkelen til «OFF»-stillingen. Dette vil STOPPE motoren.

Bruk av trekkvognen

1. Sitt i setet og juster setet slik at du komfortabelt kan nå alle kontrollene. Se Funksjoner og kontroller.

2. Sett på parkeringsbremsen:

A. Trykk til slutt bremsepedalen NED.
B. Trekk OPP parkeringsbremskontrollen.
C. Slipp bremsepedalen.

1. Koble ut kraftuttaket.

2. Start motoren. Se Start opp motoren.

3. Koble ut parkeringsbremsen:

A. Trykk til slutt bremsepedalen NED.
B. Trykk IN på parkeringsbremsekontrollen.
C. Slipp bremsepedalen.

1. Trykk DOWN på hastighetskontrollpedalen for å bevege deg fremover. Frigjør pedalen for å STOPPE.

Merk: Jo lenger ned pedalen er trykkes, desto fortere vil traktoren gå.

1. Stopp traktoren:

A. Slipp gasspedalen.
B. Koble inn håndbrekket (parkeringsbremse-hendelen).
C. STOPP motoren. Se Stopp motoren.

Cruisekontroll

1. Skyv NED på bakkehastighetspedalen (O, Figur 3). Se Funksjoner og kontroller.
2. Når du har nädd ønsket hastighet, trekk OPP på cruisekontrollen. Cruisekontroll låses i én av sine fem låseposisjoner.
3. Trykk NED bremsepedalen (U, Figur 3) eller på bakkehastighetspedalen for å koble fra cruisekontrollen. Se Funksjoner og kontroller.

Klipping

FARE

Denne maskinen er i stand til å amputere hender og føtter og slynge av gårde gjenstander. Unnlatelse av å overholde sikkerhetsinstruksjonene kan føre til alvorlig personskade eller død.

• Bruk maskinen kun i dagslys eller godt kunstig lys.
• Unngå hull, hjulspor, humper, steiner eller andre skjulte farer.
  Ujevnt terreng kan få maskinen til å velte eller føre til at operatøren mister balansen eller fotfestet.
• La aldri maskinen spytte ut materiale mot personer. Unngå å slippe ut materialer mot en vegg eller hindring, ettersom materialet kan bli kastet tilbake på operatøren.
• Stopp bladet (bladene) när du krysser grusoverflater.

• Ikke la en gående maskin være uovervåket. Parker alltid maskinen på et jevnt underlag, koble fra tilbehøret, sett på parkeringsbremsen, stopp motoren og fjern starterinnlegget eller nøkkelen.

• Sett på parkeringsbremsekontrollen (I, Figur 3).

• Sjekk at PTO-bryteren (E) er koblet fra.
• Start motoren. Se Start opp motoren.
• Sett gassreguleringen (J) til stillingen FAST.
• Koble inn PTO for å aktivere klipperknivbladene.
• Bruk den elektriske kutt-høyde-bryteren (R) for å sette klippehøyden til ønsket nivå. Se Justere klipperens kutthøyde.
• Deaktiver parkeringsbremsen, og begynn deretter å klippe.
• Koble ut kraftuttaket.
• STOPP motoren. Se Stopp motoren.

ADVARSEL

Motoren vil STOPPE hvis bakkehastighetspedalen for revers er trykket ned mens PTO er i ON og RMO ikke er aktivert. Koble alltid ut PTO til OFF før du betjener traktoren. Plutselig tap av drivkraft kan skape farlige situasjoner.

CentreCut™ -klippeenheter

Noen modeller har en CentreCut™-klippenhet som kan konfigureres for sideutløp eller bakutkast.

For å konvertere mellom tilgjengelig klippeenhetskonfigurasjoner, kontakt forhandleren din.

ADVARSEL

Et komplett konfigurasjonssett må være helt installert på CentreCut™-klippeenheten før bruk. Ikke bruk enheten uten at et komplett konfigurasjonssett er helt installert. Kontakt forhandleren din.

Justere klipperens kutthøyde

Klipperens løftehåndtak (Q, Figur 3) senker dekket til kuttposisjonen eller løfter dekket til transportposisjonen.

1. Senke dekket:

A. Skyv løftespaken til klipperen OPP.
B. Lås inn hakket til høyre.

Merk: IKKE kutt när dekket er hevet til transportstilling.

Merk: Kutthøydebryteren (R, Figur 3) kontrollerer klipperens kutthøyde. Den justerer kutthøyden mellom 1,5–3,5" (2,5–8,89 cm). Se Spesifikasjoner.

Klipping i revers kan være farlig for de som oppholder seg i området. Tragiske ulykker kan oppstå hvis den som kjører maskinen ikke er oppmerksom på at barn er tilstede. Barn kan lett bli tiltrukket av maskinen og gressklippingen. Gå aldri ut fra at barn blir værende på det samme stedet der du sist så dem.

• Hold barn unna området som skal klippes og sørg for at de blir passet på av en ansvarlig voksen.
• La aldri noen få sitte på, særlig ikke barn, også selv om knivbladet eller knivbladene er koblet fra. De vil kunne falle av og bli alvorlig skadet eller forstyrre den sikre driften av maskinen. Barn som har fått sitte på før, kan plutselig dukke opp i klippeområdet senere for å bli med på en ny kjøretur og slik bli utsatt for en ulykke - bli overkjørt eller rygget over av maskinen.
• Ikke klipp mens du rygger med mindre dette er absolutt nødvendig. Se ned og bak før og under rygging.
• Hvis maskinenbeveger seg bakover uten at Reverse Mowing Option (reversert klippealternativ) er aktivert, må du umiddelbart ta kontakt med en autorisert forhandler.

1. Koble til kraftuttaket (PTO) (E, Figur 3).
2. Vri nøkkelen for reversert klippealternativ (RMO) til stillingen ON.
3. LED-lyset kommer på.
4. Operatøren kan nå klippe i revers.

Merk: Fjern nøkkelen for å hindre adgang til RMO-en.

Vedlikehold

ADVARSEL

En utilsiktet gnist kan forårsake brann eller elektrisk støt. Uønsket oppstart kan resultere i forviklinger, traumatisk amputasjon eller sårskader.

Før justeringer og reparasjoner:

• Koble fra tennpluggledningen. Hold den borte fra tennpluggen.
• Koble fra batteriet på den negative polen (-) på de elektriske startmotorene.
• Bruk KUN riktige verktøy.
• IKKE tukle med regulatorfjæren, koblinger eller andre deler for å øke motorhastigheten.
• Reservedeler må alltid være av samme type og monteres i samme posisjon som originaldelene. Andre deler kan muligens ikke yte like bra, kan skade enheten og kan resultere i skade.
• IKKE slå svinghjulet med en hammer eller et hardt objekt, da svinghjulet kan knuses under drift.

Vedlikeholdsplan

SN∅FRESER OG PLENKLIPPER

Hver 8. time eller daglig

Kontroller sikkerhetsblokkeringsystemet.

Fjern uønsket materiale fra traktoren, klippedekket og motorrommet.

Hver 25. time eller årlig*

Sjekk dekktrykket.

Kontroller stoppetiden på knivbladet.

Sjekk traktoren og klipperen for løse deler.

Hver 50. time eller årlig*

Rengjør batteriet og kablene.

Sjekk traktorbremsene.

Henvend deg årlig til et autorisert Briggs & Stratton-serviceverksted

Smør traktoren og klipperen.

Kontroll av klipperbladene**

* Avhengig av hva som inntreffer først,
** Sjekk bladene oftere i områder med sandete jord eller støvete forhold.

MOTOR

De første 5 timene

Skift motoroljen.

Hver 8. time eller daglig

Sjekk oljenivået i motoren.

Hver 25. time eller årlig*

Rengjør luftfilteret og for-renseren.**

Hver 50. time eller årlig*

Skift motoroljen.

Skift oljefilteret.

årlig

Skift luftfilteret.

Skift forrenseren.

MOTOR

Oppsøk en forhandler én gang i året for å

Inspiser lyddemperen og gnistfangeren.

Skift tennpluggene.

Bytt drivstofffilteret ut.

Rengjør luftkjølesystemet.

* Avhengig av hva som inntreffer først,

** Rengjør oftere under støvete forhold eller når luftbåremateriale er til stede.

Kontroll av lufttrykk

For riktig trekkraft og best klippeytelse, sørg for at dekktrykket er 12–14 psi (0,82–0,96 bar). Referer til Kontroll av dekktrykk i Vedlikeholdsplanen Se også Dekktrykket i seksjonen Spesifikasjoner.

Merk: Det kan være en forskjell i dekktrykket fra «maksimalt trykk» vist på siden av dekkene.

Batteri-vedlikehold

Rengjør batteriet og kablene

ADVARSEL

Når du fjerner eller installerer batterikabler, må du alltid koble fra den NEGATIVE (svarte) kabelen F∅RST og koble den til igjen SIST. Hvis du ikke gjør dette i denne rekkefølgen, kan den positive terminalen kortslutte ved jordkontakt, f.eks. med et verktøy.

1. STOPP motoren. Ta ut nøkkelen.
2. Koble fra de NEGATIVE (-) kablene (A, Figur 10) fra batteriet først.
3. Koble de positive (+) batterikablene (B) fra batteriet sist.
4. Rengjør batterioverflaten med natron og vann.
5. Rengjør batteripolene og kabelendene med en stålbørste og terminalrens til de skinner.
6. Belegg kabelendene og batteriterminalene med petroleumsgele eller ikke-strømførende smørefett.
7. Sett inn batteriet.
8. Koble til de POSITIVE (+) kablene til batteriet først.
9. Koble til de NEGATIVE (-) kablene til batteriet sist.

Lade batteriet

ADVARSEL

Hold batteriet unna åpen ild og gnister. Gasser fra batteriet er svært eksplosive.

Et dødt batteri eller et som er for svakt til å kunne starte opp motoren kan skyldes en defekt i ladesystemet eller i en annen elektrisk komponent. Hvis du er i tvil om hva som er årsaken

til problemet, oppsøk en autorisert forhandler. For å skifte batteriet, se Rengjør batteriet og kablene.

Klipperbladets stoppetid

ADVARSEL

Hvis klipperkniven ikke STOPPER på 5 sekunder eller mindre, må clutchen justeres. IKKE betjen maskinen før justering er riktig utført av en Briggs & Stratton-autorisert forhandler.

Etter at kraftuttak (PTO)-bryteren er slått AV, vil klippebladene og klipperens drivbelte STOPPE på 5 sekunder eller mindre. Hvis klipperens drivbelte ikke STOPPER på 5 sekunder, må du kontakte en Briggs & Stratton-autorisert forhandler for reparasjon.

Skift motoroljen

1. Parker på et plant underlag (A, Figur 11).
2. Stopp motoren og fjern starterinnlegg eller nøkkel (B).
3. Rengjør områder ved oljepåfyllingen og filteret.
4. Ta ut peilepinnen (C).
5. Koble fra oljedreneringsslangen (A, Figur 12)
6. Fjern forsiktig dekselet (B) og før slangen ned i en godkjent beholder (C).
7. Etter oljen er drenert, sett dekselet godt på plass og fest deretter slangen til siden av motoren.
8. Fjern oljefilteret (B, Figur 13) og kast det.
9. Smør oljefilterpakningen lett (A) med ren olje.
10. Sett på oljefilteret for hånd helt til pakningen får kontakt med oljefilteradapteren (C). Stram deretter oljefilteret 1/2 til 3/4 omdreininger.
11. Fyll på olje. Se delen Kontroller og fyll på olje.

Luftfiltermontasje (patron med forrenser)

ADVARSEL

IKKE start eller betjen motoren uten en luftiltermontering eller et luftfilter, da det er brannfarlig.

OBS IKKE bruk trykkluft eller løsemidler for å rengjøre luftfilteret. Trykkluft kan skade filteret og løsemidler vil løse det opp.

1. Løsne strammerne (A, Figur 14) og fjern dekselet (B).
2. Fjern luftfiltermonteringen (C) og demonter den.
3. Fjern uønsket materiale eller rusk som kan ha kommet inn i forgasserinngangen (D).
4. Ta forfilteret av luftfiltret.
5. Bank luftfilteret forsiktig på en hard overflate for å løsne rusk. Skift ut luftfilteret hvis det er skittent.
6. Vask forrenseren i flytende vaskemiddel og vann. La den lufttørke helt. IKKE smør forrenseren.

7. Sett det tørre forfilteret på luftfilteret.

8. Sett inn luftfiltersettet.

9. Sett på dekselet og stram festene.

Skyv traktoren for hånd

1. Koble fra kraftuttaket (PTO) (E, Figur 3).
2. STOPP motoren. Se Stopp motoren.
3. Dra i girutkoblingsspaken (S, Figur 15). Trykk deretter spaken ned for å låse den i stilling.
4. Klipperen kan skyves for hånd.

ADVARSEL

Hvis du sleper enheten, påføres giret skader. Bruk ikke et annet kjøretøy til å skyve eller dra denne klipperen. Ikke betjen girutkoblingsspaken mens motoren er PÅ.

Sjekk tennpluggene

ADVARSEL

En utilsiktet gnist kan forårsake brann eller elektrisk støt.

Uønsket oppstart kan resultere i forviklinger, traumatisk amputasjon eller sårskader.

Når du tester tenningen:

• Bruk en godkjent tennpluggtester.
• IKKE se etter gnist med tennpluggen fjernet.

OBS Tennplugger har forskjellige varmeområder. Det er viktig at den riktige tennpluggen er brukt, ellers kan på motorskade oppstå. Erstatt tennpluggene med samme type eller med plugger som er ekvivalente.

Rengjør tennpluggene

Rengjør tennpluggene med en stålbørste og solid kniv. IKKE bruk slipemidler.

Sjekk tennpluggens åpning

Bruk et følerblad for tennplugg (A, Figur 16) for å kontrollere åpningen mellom de to elektrodene. Når åpningen er riktig, vil føleren dra noe idet du drar den gjennom åpningen.

For å justere tennpluggens åpning, bruk en tennpluggmåler og bøy forsiktig den buede elektroden. Forsikre deg om at du ikke berører midtelektroden eller porselenet.

Stram til tennpluggen med fingrene, og deretter, stram den med en skiftenøkkel som vist i figuren 17.

• 180 tom-pund (20 Nm), ELLER
- 1/2 omgang när du installerer den originale tennpluggen, ELLER
- 1/4 omgang når du installerer en ny tennplugg.

Tauet utstyr

1. Før du sleper enheten, kontroller at trekktøyet er konstruert for sleping.

2. Fest tauet utstyr kun til festepunktet.

3. For tauet utstyr og tauing i bakker, sørg for at anbefalingene for vektgrense er riktige.

4. Bruttovekt (trailer og last) på 400 pund (181,4 kg).

5. Maksimalt 20 pund (9,1 kg) sokkel opp eller ned på tilhengerens dragstang.

6. Gå fra en grense på 10^ til en grense på 5^ i bakker.

7. LA IKKE barn eller andre få adgang til tauet utstyr.

8. I skråninger kan vekten av utstyret som trekkes forårsake tap av fremdrift og tap av kontroll.
9. IKKE skift til nøytral og kjør nedover bakke.

Rens klipperaggregatet (hvis utstyrt)

Merk: Bruk vaskeporten (C, Figur 18) for å rengjøre undersiden av klippedekket.

1. Plasser klipperen på en glatt, jevn overflate.
2. Fest hurtigkoblingen (A, Figur 18) til hageslangen (B) og deretter til vaskeporten (C) på klippedekket.
3. Slå vannet PÅ.
4. Start motoren. Se Start opp motoren.
5. Still inn høyden på kuttingen i den høyeste stillingen. Se Juster klipperens kutthøyde.
6. Koble til kraftuttaket (PTO) for å aktivere klippebladene. Rotasjonen av bladene og vannet vil rengjøre undersiden av klippedekket.
7. Koble ut kraftuttaket.
8. Stoppe motoren. Se Stopp motoren.
9. Skru vannet AV.
10. Fjern hageslangen og koble raskt fra skylleporten (C).

Lagring

ADVARSEL

Oppbevar aldri enheten (med drivstoff) i en lukket, uventilert bygning. Drivstoffdamp kan forflytte seg til en tennkilde (for eksempel en ovn, varmtvannsbereder, osv.) og forårsake en eksplosjon.

- Den må ikke oppbevares i nærheten av fyringsanlegg, ovner, varmtvannsberedere eller annet utstyr med tennflamme eller andre antenningskilder, da de kan antenne drivstoffdamp.

Utstyr

Skru AV kraftuttaket (PTO) og sett på parkeringsbremsen. Fjern starterinnsatsen. La maskinen kjøle seg ned.

Hvis du fjerner batteriet, vil batterilevetiden øke. Pass på at batteriet befinner seg på et kjølig og tørt sted, og hold det fullt oppladet. Hvis batteriet etterlates i enheten, koble i så fall fra minus-kabelen.

Drivstoffsystemet

Drivstoff kan bli foreldet når det oppbevares i en oppbevaringsbeholder i mer enn 30 dager. Hver gang du fyller beholderen med drivstoff, tilsett drivstoffstabilisator til drivstoffet som angitt i produsentens instruksjoner. Dette

holder drivstoffet ferskt og reduserer drivstoffrelaterte problemer eller kontaminering i drivstoffsystemet.

Det er ikke nødvendig å tappe drivstoff fra motoren når drivstoffstabilisatoren legges til iht. instruksjonene. Før oppbevaring, slå motoren PÅ i 2 minutter for å flytte drivstoff og stabilisator gjennom drivstoffsystemet.

Før enheten startes etter at den har vært lagret:

• Kontroller alle drivstoffnivåer. Sjekk alle vedlikeholdskomponenter.
• Utfør alle anbefalte kontroller og prosedyrer som finnes i denne bruksanvisningen.
• Kontroller at motoren er varm før du bruker den.

Feilsøking

Feilsøking av klipperen

PROBLEM SE ETTER BÖTEMIDDEL
Motoren vil ikke gå rundt eller starte.	Bremsepedalen er ikke trykket ned. Trykk bremsepedalen helt ned.
	Drivstofftanken er tom. Hvis motoren er varm, la den avkjøles og fyll deretter på drivstofftanken igjen.
	PTO-bryteren er i posisjonen ON. Still inn PTO-bryteren på AV-stilling.
	Cruisekontroll er aktivert. Sett cruisekontrollen til posisjonen NEUTRAL/OFF.
	Motoren er oversvømt. Koble choken ut.
	Batteripolene er skitne. Referer til Rengjør batteriet og ledningene.
	Batteriet er utladet eller dødt. Lad opp eller skift ut batteriet.
	Kabler er løse eller ødelagte. Kontroller kablingen visuelt. Hvis kablene er avspist eller ødelagte, oppsøk en autorisert forhandler.
Motoren starter tungt eller går dårlig. Drivstoffblandingen er for rik. Rengjør luftfilteret.
	Lavt oljenivå. Sjekk og fyll på olje etter behov. Motoren banker.
	Feil type olje. Se delen Sjekk og fyll på motorolje.
Overdrevent oljeforbruk.	Motoren er for varm. Se motorens finner, blåserskjerm og luftfilter (utstyrsavhengig).
	Feil type olje. Se delen Sjekk og fyll på motorolje.
	For mye olje i veivhuset. Tapp ut overflødig olje.
Motoreksosen er svart.	Luftfilteret er tilsmusset.	Se delen Luftfiltermontering.
	Choken er lukket.	Åpne choken.
Motoren går, men traktoren vil ikke kjøre.	Hastighetskontrollpedalene er ikke trykket ned.	Trykk ned hastighetskontrollpedalene.
	Girutkoblingsspaken står i PUSH-stillingen.	Flytt girutkoblingsspaken til DRIVE-stillingen.
	Parkeringsbremsen er satt på.	Koble ut parkeringsbremsen.
Traktoren er vanskelig å styre eller håndtere.	Feil dekkoppblåsing.	Referer til seksjonen Kontroll av lufttrykk.

Merk: Når det gjelder alle andre problemer, vennligst kontakt en autorisert forhandler.

Feilsøk klipperen

PROBLEM SE ETTER BOTEMIDDEL
Klippingen er ujevn. Dekkene har ikke riktig trykk. Se kapittelet Sjekk dekktrykket.
Klipperkuttingen ser grov ut.	Motorhastigheten er for langsom.	Still inn gasspjeldet på RASK.
	Bakkehastigheten er for rask.	Reduser farten.
Motoren stanser lett når klipperen er slått på.	Motorhastigheten er for langsom.	Still inn gasspjeldet på RASK.
	Bakkehastigheten er for rask.	Reduser farten.
	Skitten eller blokkert luftrenser.	Se delen Luftfiltermontering.
	Klippehøyden er stilt inn for lavt.	Klipp høyt gress på maksimal klippehøyde i første omgang.
	Motoren er ikke ved driftstemperatur.	START motoren, og la den varme seg i noen minutter.
Motoren slår seg på, og traktoren kjører, men klipperen vil ikke kutte.	Kraftuttaket (PTO) er koblet fra.	Koble inn PTO.

Merk: Når det gjelder alle andre problemer, vennligst kontakt en autorisert forhandler.

Spesifikasjoner

Spesifikasjonsoversikt

Artikkel 2691481, 2691487,2691683, 2692020, 2692023		2691714
Motor EXi SeriesTM Briggs & Stratton EXi SeriesTM	Briggs & Stratton
Sylindervolum 656 cc 656 cc
Elektrisk system 9-Amp 9-Amp
Batteri 12V - 195CCA / 230CCA 12V - 195CCA / 230CCA
Oljekapasitet 64 oz (1,9 l) 64 oz (1,9 l)
Tennpluggens avstand 0,030 in (0,76 mm) 0,030 in (0,76 mm)
Tennpluggens tiltrekningsmoment 20 Nm (180 lb-in)	20 Nm (180 lb-in)
Drivstofftankkapasitet 13,2 l 11 l
Girkasse
Merke og type	Tuff Torq® K46	Tuff Torq® K46
Understell
Størrelse på forhjul	15 x 6-6	15 x 6-6
Lufttrykk i forhjul	12-14 psi (0,82-0,96 Bar)	12-14 psi (0,82-0,96 Bar)
Størrelse på bakhjul	20 x 8-8	20 x 8-8
Lufttrykk i bakhjul 10 psi (0,68 Bar)	10 psi (0,68 Bar)
Artikkel	2691700, 2691701, 2691715	2691702, 2691685, 2691703
Motor EXi SeriesTM Briggs & Stratton PXi SeriesTM	Briggs & Stratton
Sylindervolum 656 cc 725 cc
Elektrisk system 9-Amp 9-Amp
Batteri 12V - 195CCA / 230CCA 12V - 230CCA
Oljekapasitet 64 oz (1,9 l) 64 oz (1,9 l)
Elektrodeavstand 0,030 in (0,76 mm) 0,030 in (0,76 mm)
Tennpluggens tiltrekningsmoment 20 Nm (180 lb-in)	20 Nm (180 lb-in)
Drivstofftankkapasitet 11 l	11 l
Girkasse
Merke og type	Tuff Torq® K46	Tuff Torq® K46
Understell
Størrelse på forhjul	15 x 6-6	15 x 6-6
Lufttrykk i forhjul	12-14 psi (0,82-0,96 Bar )	12-14 psi (0,82-0,96 Bar)
Størrelse på bakhjul	22 x 10-8	22 x 9,5-12
Lufttrykk i bakhjul 10 psi (0,68 Bar)	10 psi (0,68 Bar)
Artikkel	2691926, 2691928	2691927, 2691929
Motor EXi SeriesTM Briggs & Stratton PXi SeriesTM	Briggs & Stratton
Sylindervolum 656 cc 725 cc
Elektrisk system 9-Amp 9-Amp
Batteri 12V - 195CCA / 230CCA 12V - 230CCA
Oljekapasitet 64 oz (1,9 l) 64 oz (1,9 l)
Elektrodeavstand 0,030 in (0,76 mm) 0,030 in (0,76 mm)
Tennpluggens tiltrekningsmoment 20 Nm (180 lb-in)	20 Nm (180 lb-in)
Drivstofftankkapasitet 15 l	15 l
Girkasse
Merke og type	Tuff Torq® K46	Tuff Torq® K46
Understell
Størrelse på forhjul	15 x 6-6	15 x 6-6
Lufttrykk i forhjul	12-14 psi (0,82-0,96Bar)	12-14 psi (0,82-0,96 Bar)

Artikkel 2691926, 2691928 2691927, 2691929
Størrelse på bakhjul 22 x 10-8 22 x 9,5-12
Lufttrykk i bakhjul 10 psi (0,68 Bar) 12 psi (0,82 bar)

Ansvarsfraskrivelsesuttalelse vedr. kraft

Strømvurderinger: Brutto effektberegning for individuelle bensinmotorer er merket i henhold til SAE-kode (Society of Automotive Engineers) J1940 Small Engine Power & Torque Rating Procedure, og er angitt i henhold til SAE J1995. Dreiemomentverdiene hentes ut ved 2600 RPM for motorer hvor "rpm" er nevnt på etiketten, og 3060 RPM for alle andre. Verdien for hestekrefter hentes ut ved 3600 RPM. Bruttokurver kan sees på www.BRIGGSandSTRATTON.COM. Nettoeffekt-verdiene er målt med eksos- og luftfilter installert, mens bruttoverdier er målt uten disse tilbehørene. Reell brutto motoreffekt vil være høyere enn netto motoreffekt, og påvirkes av blant annet forhold i omgivelsene og variasjoner fra motor til motor. Gitt det brede spekteret av produkter som motorer er montert inn i, kan ikke bensindrevne motorer utvikle nominell bruttoeffekt når de brukes i et bestemt elektrisk utstyr. Denne forskjellen skyldes en rekke faktorer, inkludert, men ikke begrenset til, variasjonen i motordeler (luftfilter, eksosanlegg, lader, kjøleanlegg, forgasser, drivstoffpumpe osv.), begrensninger i bruk, forhold i omgivelsene (temperatur, fuktighet, høyde), og variasjoner fra motor til motor. På grunn av produksjons- og kapasitetsmessige begrensninger, kan Briggs & Stratton bytte ut en motor med en som er av høyere rangert effekt for denne motoren.

Conteúdo:

Produkter som omfattas av denna bruksanvisning.....207

Allmän information.... 207

oppla bort klippblad

H

|

lage

J

|

K

Oavsiktliga gnistor kan orsaka brand eller elektriska stötar. Oavsiktlig start kan resultera i intrassling, traumatisk amputation eller skärsår.

Oavsiktlig start kan resultera i intrassling, traumatisk amputation eller skärsår.
