GEBRUIKSAANWIJZING MSD110 MURRAY

Producten behandeld in deze handleiding....154

Algemene informatie.... 154

Contactinformatie voor Europees kantoor....154

Fase V (5) van de Europese Unie (EU): Kooldioxide (CO2)-niveaus....154

Conformiteitverklaring....154

Veiligheid van de gebruiker....154

Bewaar deze instructies.... 154

Gids om hellingsgraad te bepalen....154

Gevarensymbolen en hun betekenis....155

Veiligheidssymbool en signaalwoorden....155

Veiligheidsstickers.... 156

Veiligheidsmeldingen....157

Functies en bedieningselementen.... 157

Besturingssymbolen en hun betekenis....157

Elektronisch onderhoudsdisplay....158

Bediening....159

Bedieningsgebied.... 159

De veiligheid van het vergrendelsysteem testen......159

Motor....160

Besturing van de zitmaaier....162

Onderhoud....164

Onderhoudsschema.... 164

Bandenspanningscontrole.... 165

Onderhoud van de accu....165

Controleer de stoptijd van de maaibladen....165

De motorolie verversen.... 165

Luchtfiltereenheid (cartridge met voorfilter)....165

De zitmaaier met de hand voortduwen.... 166

Controleer de bougies....166

Was het maaidek (indien hiermee uitgerust)....166

Opslag.... 167

Problemen oplossen....168

Verhelpen van storingen van de zitmaaier....168

Problemen met het maaidek oplossen....168

Specificaties.... 169

Specificatietabel 169

Disclaimer nominaal vermogen.... 170

Producten behandeld in deze handleiding

De producten die volgen worden behandeld in deze handleiding:

2691481-00, 2691481-01, 2691481-02, 2691487-00, 2691487-01, 2691487-02, 2691487-03, 2691683-00, 2691683-01, 2691684-00, 2691685-00, 2691700-00, 2691701-00, 2691701-01, 2691702-00, 2691703-00, 2691714-00, 2691715-00, 2691926-00, 2691926-01, 2691927-00, 2691927-01, 2691928-00, 2691928-01, 2691929-00, 2691929-01, 2692020-00, 2692023-00

Algemene informatie

Voor verder informatie, zie de Klantcontactgids inbegrepen bij de unit.

De illustraties in dit document zijn representatief. Uw apparaat kan afwijken van de getoonde afbeeldingen LINKS en RECHTS zijn aangegeven vanaf de positie van de gebruiker.

Het gebruik van Opmerking in de tekst wijst op uitleg, uitzonderingen of alternatieven voor de procedures.

Alle vertalingen van dit document zijn gebaseerd op het oorspronkelijke, in het Engels gestelde bronbestand.

Recycle alle verpakkingen, gebruikte olie en accu's conform de betreffende regelgeving van de overheid.

Contactinformatie voor Europees kantoor

Voor vragen over Europese emissies kunt u contact opnemen met ons Europese kantoor op:

Max-Born-Straße 2, 68519 Viernheim, Duitsland.

Fase V (5) van de Europese Unie (EU): Kooldioxide (CO₂)-niveaus

Kooldioxideneiveaus van Briggs & Stratton® EU-motoren met een typecertificaat kunnen worden gevonden door in het zoekvenster op BriggsandStratton.com CO2 in te voeren.

Conformiteitverklaring

Dit product voldoet aan alle relevante voorschriften en richtlijnen. Raadpleeg voor details het productspecifieke conformiteitsblad (Declaration of Conformity, DOC) dat

deel uitmaakt van de instructies die bij het apparaat worden geleverd.

Veiligheid van de gebruiker

Bewaar deze instructies

Bewaar deze instructies voor toekomstig gebruik. Deze handleiding bevat veiligheidsinformatie om u te wijzen op de gevaren en risico's van dit product en hoe u deze kunt vermijden. De handleiding bevat ook belangrijke instructies die moeten worden opgevolgd tijdens de eerste installatie, het gebruik en het onderhoud van het product.

Dit product is alleen ontworpen en bedoeld voor het maaien van goed onderhouden gras en voor geen enkel ander doel.

Het is belangrijk dat u deze instructies leest en begrijpt voordat u dit apparaat probeert te starten of te bedienen.

Zorg ervoor dat u volledig vertrouwd bent met de bediening en het juiste gebruik van het product.

Zorg dat u weet hoe u het toestel snel kunt stoppen en hoe u de bediening kunt uitschakelen.

Gids om hellingsgraad te bepalen

Hoe u de hellingsgraad van een grasveld kunt meten met een smartphone of een hoekbepalingshulpmiddel:

WAARSCHUWING

Gebruik de maaier niet op hellingen van meer dan 10graden.

1. Gebruik een rechte kant van ten minste twee (2) voet lang (A, afbeelding 1). Een rechte houten of metalen balk werkt goed.
2. Hoekbepalingshulpmiddelen.

a. Gebruik uw smartphone: Veel smartphones (B, afbeelding 1) bevatten een hellingsmeter (hoekzoeker) onder de kompasapp. Of zoek online naar een clinometer-app.
b. Gebruik hoekzoekers: Gereedschap voor hoekzoekers (C en D, afbeelding 1) zijn verkrijgbaar bij de plaatselijke ijzerhandel of online (ook wel inclinometer, gradenboog, of hoekmeter genoemd). Kies type (C) of digitaal type (D), andere werken mogelijk niet. Lees en volg de gebruiksaanwijzing die bij het hoekbepalingshulpmidel is geleverd.

1. Plaats de rechte kant van twee (2) voet langs de steilste kant van de grashelling. Plaats de stok over de hele helling.
2. Leg de smartphone of het hoekbepalingshulpmiddel op de rechte balk en lees de hoek in graden. Dit is de helling van uw gazon.

Opmerking: Er is een gids voor het bepalen van de hellingsgraad inbegrepen bij uw productinformatie en het is ook beschikbaar om te downloaden van de website van de fabrikant.

Gevarensymbolen en hun betekenis

Symbool Betekenis
	Veiligheidsinformatie over gevaren die tot persoonlijk letsel kunnen leiden.
	Zorg dat u de gebruiksaanwijzing voor de bestuurder hebt gelezen en begrepen voordat u de eenheid bedient of onderhoud aan de eenheid uitvoert.
	Verwijder de sleutel en lees de handleiding voor de bestuurder voordat u de eenheid bedient.
	Stop
	Brandgevaar
	Explosiegevaar
	Gevaar voor schokken
	Gevaar van giftige dampen
	Bewegende delen
	Draag oogbescherming.

Symbool Betekenis
	Gevaarlijke chemische stof
	Gevaar voor hete oppervlakken
	Gevaar voor verlies van lichaamsdelen
	Gevaar van wegvliegende voorwerpen
	Een veilige afstand aanhouden
	Kinderen uit de buurt houden
	Gevaar voor verlies van lichaamsdelen
10^ Max. 10^ Max.	Kantelgevaar

Veiligheidssymbool en signaalwoorden

Het veiligheidssymbool isidt veiligheidsinformatie aan over gevaren die kunnen leiden tot lichamelijk letsel. Een signaalwoord (GEVAAR, WAARSCHUWING, of VOORZICHTIG) wordt gebruikt samen met het waarschuwingspictogram om te wijzen op de waarschijnlijkheid en de mogelijke ernst van het letsel. Verder kan een gevarensymbool worden gebruikt om de soort gevaar aan te duiden.

GEVAAR duidt op een risico, dat indien het niet wordt vermeden, zal leiden tot de dood of een ernstig lichamelijk letsel.

WAARSCHUWING duidt op een risico, dat indien het niet wordt vermeden, kan leiden tot de dood of een ernstig lichamelijk letsel.

VOORZICHTIG duidt op een gevaar dat, indien het niet wordt voorkomen, kan resulteren in licht of matig letsel.

OPGEPAST geeft informatie aan die wel belangrijk wordt geacht, maar niet gerelateerd is aan gevaar.

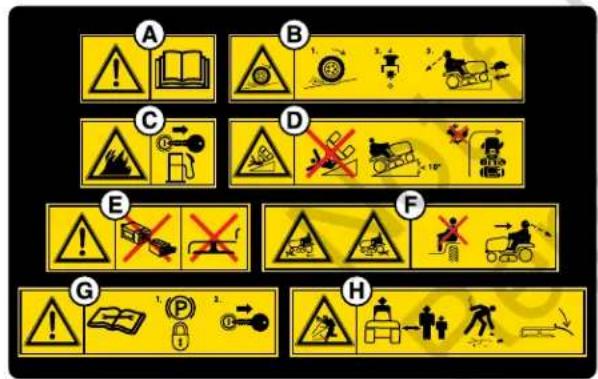

Veiligheidsstickers

Lees de veiligheidsstickers voordat u het apparaat bediend. Vergelijk de afbeelding 2 met de stickers die in de onderstaande tabel worden weergegeven. De voorzorgsmaatregelen en waarschuwingen zijn voor uw veiligheid. Om persoonlijk letsel of schade aan uw machine te voorkomen, moeten alle veiligheidsstickers worden gelezen en nageleefd.

BELANGRIJK: Als de veiligheidssticker versleten of beschadigd of niet meer leesbaar is, moet u vervangende stickers bij uw plaatselijke dealer bestellen.

A

Vergelijk de letters (A-J) van de pictogrammen op de veiligheidsstickers met de veiligheidsdefinities in de volgende tabel.

A WAARSCHUWING: Zorg dat u de gebruikershandleiding hebt gelezen en begrijpt voor u deze machine gebruikt. Weet waar alle bedieningselementen zich bevinden en hoe deze werken. Gebruik deze machine alleen als u voldoende kennis hebt.

B GEVAAR - RISICO OP VERLIES VAN TRACTIE, WEGGLIJDEN, STURING EN CONTROLE OP HELLINGEN: Als de machine op een helling stopt met voorwaartse beweging of begint te bewegen, stop dan de bladen en rijd langzaam van de helling af.

C GEVAAR - BRANDGEVAAR: Zorg ervoor dat de machine vrij is van gras, gebladerte en olieresten. Voeg geen brandstof toe terwijl de motor draait of heet is. Stop de motor. Laat de motor tenminste 3 minuten afkoelen, voordat u brandstof toevoegt. Voeg nooit brandstof toe binnenshuis of in een afgesloten trailer, garage of andere afgesloten ruimte. Verwijder gemorste brandstof. Niet roken tijdens het bedienen van deze machine.

D GEVAAR - KANTEL- EN SLIPRISICO: Maai hellingen op en neer, niet overdwars. Gebruik de maaier niet bij hellingen van meer dan 10 graden. Voorkom plotselinge en scherpe (snelle) bochten op hellingen.

E GEVAAR - RISICO VOOR AMPUTATIE EN VERLIES VAN LEDEMATEN: Om letsel van rondraaiende snijmessen en bewegende delen te voorkomen, moeten de veiligheidsvoorzieningen (beschermplaten, schermen en schakelaars) aanwezig zijn en goed werken.

F Maai niet als kinderen of andere personen in de buurt zijn. Laat NIEMAND meerijden (met name kinderen), zelfs niet als de maabladen zijn uitgeschakeld. Maai niet achteruit, tenzij absoluut noodzakelijk. Kijk naar beneden en naar achteren, vóór en terwijl u de eenheid achteruitrijdt.

G Raadpleeg de technische documentatie voor technische reparaties of onderhoud. Als u de machine verlaat, schakelt u de motor uit, trekt u de handrem aan en verwijdert u de contactsleutel.

H Houd omstanders en kinderen op een veilige afstand. Verwijder voorwerpen die door het snijmes kunnen worden weggeslingerd. Maai alleen met de aangebrachte afvoertrechter.

I Maai niet zonder dat de afvoertrechter of de gehele grasopvangzak is aangebracht.

J Om letsel van rondraaiende snijmessen te voorkomen mogen u en anderen niet in de buurt van de rand van het maaidek komen.

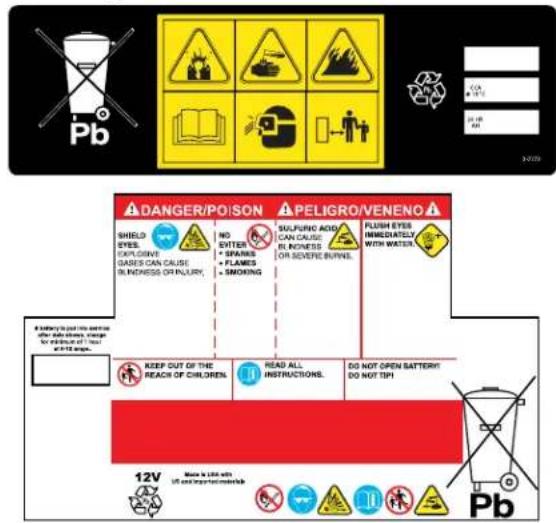

Sticker veiligheid accu

Pb DANGER/POISON SHIELD EYES. EXPLOSION BAS'S CAN CAUSE BLINNESS OR INJURY. NO EXITER • SPANES • FLAMES • SMOKING SULFURE ADD CAN CAUSE BLINNESS OR SEVERE BURNE. FLUSH EYES IMMEDIATELY WITH WATER A SELLING TO POST INTO THE OFFER DATA ONION, CHANGE FOR INSULANCE OF THIS #1-12 ANGEL. KEEP OUT OF THE REACH OF CHILDREN. READ ALL INSTRUCTIONS. DO NOT OPEN BATTERY! DO NOT TIP! 12V Make a 100x with Lift and impact on the Pb

Waarschuwing: Brandgevaar - Houd kinderen uit de buurt van de accu. Hetzelfde geldt voor open vlammen en vonken, die explosieve gassen kunnen doen ontsteken.

	Waarschuwing: Zwavelzuur kan blindheid of ernstige brandwonden veroorzaken - Draag altijd een veiligheidsbril of een gezichtsmasker als u in de buurt van een accu werkt.
	Waarschuwing: Accu's produceren explosieve gassen - Zorg dat u de gebruikershandleiding hebt gelezen en begrijpt voor u deze machine gebruikt.
	Belangrijk: Voer een accu niet af bij het gewone afval - Neem contact op met de plaatselijke autoriteiten en informeer naar het afvoeren en/of recyclen van accu's.
	Spoel de ogen onmiddellijk met water. Zoek snel medische hulp.

Veiligheidsmeldingen

WAARSCHUWING

Voordat u de machine gebruikt, moet u de instructies en waarschuwingen in deze handleiding en op de machine, de motor en de hulpstukken lezen, begrijpen en opvolgen. Als u zich niet aan de veiligheidsinstructies in deze handleiding houdt, kan dit leiden tot de dood of ernstig letsel.

• Laat de machine alleen bedienen door bestuurders die verantwoordelijk, getraind en op de hoogte van de instructies zijn, en die hiertoe fysiek in staat zijn.
• Gebruik de machine niet onder invloed van alcohol of drugs/geneesmiddelen.
• Draag een veiligheidsbril en schoenen met dichte neuzen.
• Houd handen en voeten uit de buurt van bewegende onderdelen en de onderkant van de machine. Blijf ook steeds uit de buurt van de afvoeropening.
• Zorg dat de machine goed onderhouden is. Vervang versleten of beschadigde onderdelen.
• Wees voorzichtig bij het onderhoud van de bladen. Pak de bladen in of draag handschoenen. Vervang beschadigde bladen. Repareer of verander de bladen niet.
• Gebruik voor transport oprijplaten die breed genoeg zijn om een maaier te laden of lossen.
• Zie bevestiging of accessoire voor juiste wielhoogtes of tegengewichten.
• Houd de machine vrij van gras, bladeren of ander ongewenst materiaal om brand te voorkomen. Dep gemorste olie of benzine op. Verwijder met brandstof doordrenkt vuil en laat de machine afkoelen voordat u deze opbergt.

WAARSCHUWING

Een draaiende motor stoot koolmonoxide uit: een geurloos, kleurloos, giftig gas. Het inademen van koolmonoxide kan hoofdpijn, vermoeidheid, duizeligheid, braken, verwardheid, beroertes, misselijkheid, flauwvallen of de dood veroorzaken.

• Gebruik de machine ALLEEN buiten.
• Zorg ervoor dat er geen uitlaatgas in een gesloten ruimte terecht komt via ramen, deuren, ventilatie- of andere openingen.

Functies en bedieningselementen

Zorg ervoor dat de letters in afbeelding 3 overeenkomen met de functies en bedieningselementen vermeld in de onderstaande tabel.

Besturingssymbolen en hun betekenis

A Elektronisch bodieningspaneel
B Achteruitmaaiontie (RMO)
C Co		OFF (uit)ON (aan)START (starten)
D Ko
E Po		TO)
F Po		TO), Bladen inschakelen
G	Power Take-Off (PTO), Bladenuitschakelen
H	Snelheidsregelaar
I	Parng
J	Gasklephendel
K	Gasklephendel TRAAG-positie
L	Gasklephendel SNEL-positie
M	Ch
N	Brandstofmeter (indien aanwezig)
O	Snelheidsregelaen
P	Hendel om de positie van debestuurdersstoel aan te passen
Q	He	aimachine

R Ma	[WWT4X]	elaar
S Trans	del
T Brand
U Remnedaal

Elektronisch onderhoudsdisplay

Opmerking: Als u de eenheid start, wordt het totaal aantal uren op het onderhoudsdisplay weergegeven. Het totaal aantal bedrijfsuren wordt teruggezet op nul na 999,9.

Display totale bedrijfsuren, dagteller en klok

1. Druk minder dan 1 seconde op MODE (modus) (A, afbeelding 4) om de dagteller weer te geven.
2. Druk langer dan 3 seconden op RESET (opnieuw instellen) (B) om de dagteller op 0 te zetten.
3. Druk korter dan 1 seconde op MODE voor de klok. Zie de rubriek De klok instellen.
4. Druk korter dan 1 seconde op MODE (modus) om het totaal aantal bedrijfsuren te tonen.

De klok instellen

1. Druk langer dan 3 seconden op MODE (modus) (A, afbeelding 4). De uren knipperen op de display.
2. Druk op RESET (opnieuw instellen) om de uren af te stellen.
3. Druk korter dan 1 seconde op MODE om de instelling op te slaan. De minuten knipperen op de display.
4. Druk op RESET om de minuten te veranderen.
5. Druk korter dan 1 seconde op MODE om de instelling op te slaan.

Onderhoudsdisplay

OLIE VERVERSEN - Dit bericht wordt na 50 bedrijfsuren weergegeven. Nadat u de olie en filter hebt vervangen, drukt u tweemaal op MODE voor OLIE-UREN. Houd vervolgens MODUS 3 seconden ingedrukt om de timer op nul te zetten. Het scherm wordt automatisch gewist.

LUCHTFILTERCONTROLE - Dit bericht wordt na 25 bedrijfsuren weergegeven. Na het reinigen of verwijderen van het luchtfilter, drukt u driemaal op de knop MODE voor LUCHTFILTERUREN. Houd vervolgens MODUS 3 seconden

ingedrukt om de timer op nul te zetten. Het scherm wordt automatisch gewist.

BLADEN VERWISSELEN - Dit bericht wordt na 100 bedrijfsuren weergegeven. Nadat u het maaiblad hebt vervangen, drukt u de RESET-knop langer dan 3 seconde in om de timer op nul te zetten. Het scherm wordt automatisch gewist.

ACCU LAAG - Dit bericht wordt weergegeven als er zich een probleem voordoet met het accuvoltage. Het scherm wordt automatisch gewist nadat onderhoud is gepleegd aan de accu.

Opmerking: Het bericht ACCU LAAG wordt op de display weergegeven, voor alle andere berichten. Voer eerst het onderhoud van de accu uit. Controleer vervolgens op andere onderhoudsberichten.

Bediening

Lees de rubriek Veiligheid voor de gebruiker voordat u deze machine gebruikt. Zorg ervoor dat u de bedieningselementen kent en weet hoe u het apparaat moet stoppen.

Bedieningsgebied

1. Zorg dat u het gebied waar u de maaier wilt gaan gebruiken goed kent.
2. Zorg ervoor dat het gebied vrij is van ongewenst materiaal dat kan worden opgepakt door de bladen en worden weggegooid.

GEVAAR

Deze machine kan objecten wegwerpen die omstanders zouden kunnen verwonden of gebouwen zouden kunnen beschadigen.

• Gebruik de maaier niet als de volledige grasopvangzak, de afvoerbeschermkap (deflector) of andere veiligheidsvoorzieningen niet volledig zijn aangebracht. Controleer regelmatig op tekenen van slijtage of schade en vervang onderdelen indien nodig.

• Maak het bedieningsgebied vrij van objecten die kunnen worden weggeslingerd of die van invloed kunnen zijn op de werking van de maaier.

• Rij de maaier naar buiten voordat u de motor start.

WAARSCHUWING

Motoren stoten koolmonoxide uit: een geurloos, kleurloos, giftig gas. Het inademen van koolmonoxide kan misselijkheid, flauwvallen of de dood veroorzaken.

1. Let op alle hellingen.

GEVAAR

Maaien op hellingen of vlak bij water kan leiden tot verlies van controle en kantelen.

• Maai hellingen in de hellingsrichting, niet overdwars.
• Verminder snelheid en wees voorzichtig op hellingen.
• Niet gebruiken op hellingen van meer dan 10 graden (dit is een verhoging van 3,5 voet over een lengte van 20 voet).
• Houd een ruimte aan van minimaal twee maaiers rondom water, muren of het einde van hellingen.

- Maai geen nat gras.

- Gebruik de machine niet onder omstandigheden waar tractie, besturing of stabiliteit onzeker is. Banden kunnen wegglijden, zelfs als de wielen gestopt zijn.

- Vermijd op een helling te starten of te stoppen.

- Verander niet plots van snelheid of richting.

- Draai langzaam en geleidelijk.

- Wees voorzichtig bij het bedienen van een machine met een grasvanger of andere accessoire(s). Deze kunnen de stabiliteit van de machine beïnvloeden.

- Houd u aan de aanbevelingen van de fabrikant inzake de gewichtslimieten voor aanhanguitrusting en het slepen op hellingen. Zie Aanhanguitrusting.

1. Controleer vooraf of er geen omstanders, vooral kinderen, in uw werkgebied zijn.

GEVAAR

Deze zitmaaier is in staat handen en voeten te amputeren.

• Stop de maaier als er kinderen of anderen in de buurt zijn.
• Houd kinderen uit de buurt van waar u aan het maaien bent en laat een andere verantwoordelijke volwassene goed op ze passen.
• Laat niemand meerijden (met name kinderen), zelfs niet als de maaibladen zijn uitgeschakeld. Zij zouden kunnen vallen en ernstig gewond raken of de veilige bediening van de zitmaaier kunnen hinderen. Kinderen die ooit al mee hebben mogen rijden, kunnen plotseling in het maalgebied opduiken voor nog een ritje en daarbij vooruit of achteruit omver worden gereden.
• Wees voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere voorwerpen die het zicht kunnen beperken.

De veiligheid van het vergrendelsysteem testen

Deze machine is uitgerust met veiligheidsvergrendelingen. Probeer de veiligheidsschakelaars niet te omzeilen en knoei nooit met de veiligheidsvoorzieningen.

WAARSCHUWING

Gebruik de machine niet als deze de veiligheidstest niet doorstaat. Raadpleeg een erkende dealer.

Test 1 — De motor zal NIET aanslaan als:

• de PTO-schakelaar AAN is, OF
- het rempedaal NIET volledig ingedrukt is (parkeerrem UITgeschakeld)

Test 2 — de motor zal aanslaan als:

• de PTO-schakelaar in de stand UIT staat, EN
• het rempedaal volledig ingedrukt is (parkeerrem AAN).

Test 3 — De motor zal UITSCHAKELEN als:

• de bestuurder van de stoel opstaat terwijl de PTO geactiveerd is, OF
• de bestuurder van de stoel opstaat terwijl het rempedaal NIET volledig is ingedrukt (parkeerrem uitgeschakeld).

Test 4 — remtijd van het maaiblad controleren

De maaibladen en de aandrijfriem van de maaier zullen volledig tot stilstand komen binnen vijf seconden nadat de PTO-schakelaar UIT is. Als de aandrijfriem van de maaier niet binnen vijf seconden stopt, moet u contact opnemen met een erkende servicedealer.

Test 5 — controle van de achteruitmaaioptie (RMO)

• De motor zal STOPPEN wanneer wordt geprobeerd achteruit te rijden met de PTO ingeschakeld en de achteruitmaaioptie (RMO) niet geactiveerd.
• Het RMO-lampje zal gaan branden als de RMO wordt geactiveerd.

GEVAAR

Achteruitmaaien kan gevaarlijk zijn voor omstanders. Er kunnen zich tragische ongevallen voordoen als de gebruiker onvoldoende aandacht heeft voor de aanwezigheid van kinderen. Activeer de achterwaartse maaioptie (RMO) NIET als er kinderen in de buurt zijn. Kinderen worden vaak aangetrokken door de machine en het maaien.

Motor

Motorolie controleren en toevoegen

Voor de beste prestatie raden wij het gebruik van Briggs & Stratton® Warranty Certified oliesoorten aan. U kunt ook andere hoogwaardige soorten reinigingsolie gebruiken, als deze geschikt zijn voor SF, SG, SH, SJ of hoger. Gebruik geen speciale additieven.

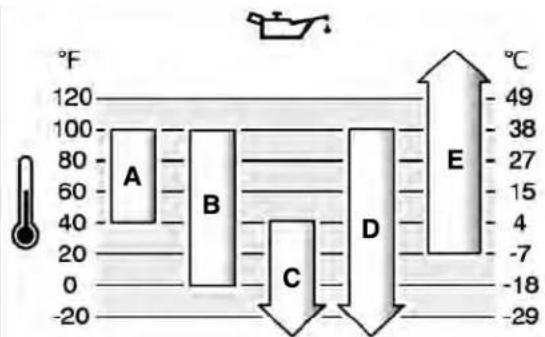

De buitentemperaturen bepalen de juiste olieviscositeit voor de motor. Bepaal met behulp van de tabel de beste viscositeit voor het verwachtebuitentemperatuurbereik.

A	SAE 30: Onder 40 °F (4 °C) leidt het gebruik van SAE 30 tot problemen bij het starten.
B	10W-30: Boven 80 °F (27 °C) kan het gebruik van 10W-30 leiden tot een hoger olieverbruik. Controleer het oliepeil vaker.
C	5W-30
D	Synthetisch 5W-30
E	Vanguard® Synthetisch 15W-50

*Onder 40 °F (4 °C) zal het gebruik van SAE 30 leiden tot problemen bij het starten.

**Boven 80 °F (27 °C) kan het gebruik van 10W-30 leiden tot een hoger olieverbruik.

1. Plaats de eenheid op een vlak oppervlak zoals op afbeelding 5.
2. Zet de motor stop en haal de sleutel uit het contact. Zorg ervoor dat de olievulopening schoon is.
3. Verwijder de peilstok (A, afbeelding 6). Verwijder de resterende olie van de peilstok.
4. Plaats de peilstok en druk deze goed aan.
5. Verwijder de peilstok nogmaals en controleer het oliepeil.
6. Zorg ervoor dat het oliepeil tot de bovenzijde van de "FULL"-markering (B) op de peilstok zit.
7. Als het olieniveau VOL is, plaatst u de peilstok en drukt u deze aan.
8. Als het oliepeil LOW (laag) is, voegt u olie toe aan de olievulbuis (C).

Opmerking: Voeg GEEN olie toe via de plug voor snel olie aftappen (indien aanwezig).

1. Wacht één minuut en controleer het oliepeil opnieuw.

2. Plaats de peilstok en druk deze goed aan.

Oliedruk

Als de oliedruk te laag is, zal een drukschakelaar (indien aanwezig) de motor stoppen of een waarschuwingsvoorziening activeren. Als dit gebeurt, stopt u de motor en controleert u het oliepeil met de peilstok.

Als het oliepeil tot onder de markering BIJVULLEN is gedaald, moet u olie bijvullen tot aan de markering VOL. Start de motor en controleer of de oliedruk correct is voordat u de machine bedient.

Start de motor NIET als het oliepeil tussen de markeringen BIJVULLEN en VOL staat. Neem contact op met een erkende servicedealer om de oliedruk te corrigeren.

Aanbevolen brandstof

Brandstof moet aan de volgende vereisten voldoen:

• Schone, verse, loodvrije benzine.
• Minimaal 87 octaan/87 AKI (91 RON). Zie hieronder voor gebruik op grote hoogte.
• Benzine met tot 10% ethanol (gasohol) is toegestaan.

OPGEPAST Gebruik geen benzines die niet zijn goedgekeurd, zoals E15 en E85. Meng geen olie in de benzine en pas de motor niet aan voor alternatieve brandstoffen. Gebruik van niet-goedgekeurde brandstoffen beschadigt de motoronderdelen en maakt de garantie ongeldig.

Voeg een brandstofstabilisator aan de brandstof toe om het brandstofsysteem tegen gomvorming te beschermen. Zie opslag. Niet alle brandstof is hetzelfde. Verander bij start- of prestatieproblemen van tankstation of merk. Deze motor is gecertificeerd om op benzine te lopen. Het emissieregelsysteem voor gecarbureerde motoren is EM (motorwijzigingen). Het emissieregelsysteem voor motoren met elektronische brandstofinjectie zijn ECM (motorbesturingsmodule), MPI (multi-poort injectie), en indien uitgerust een O2S (zuurstofsensor).

Grote hoogte

Op hoogtes van meer dan 1.524 meter (5.000 voet) is benzine met minimaal 85 octaan/85 AKI (89 RON) toegestaan.

Motoren met carburateur moeten worden afgesteld om hun prestaties te behouden. Gebruik zonder deze afstelling veroorzaakt slechtere prestaties, een hoger brandstofverbruik en toegenomen emissies. Raadpleeg een erkende Briggs & Stratton-dealer voor instructies over de afstelling voor grote hoogtes. Het gebruik van de motor op hoogtes van minder dan 762 meter met de set voor grote hoogtes wordt niet aanbevolen.

Motoren met elektronische brandstofinjectie (EFI) hoeven niet voor grote hoogtes te worden afgesteld.

Brandstof bijvullen

WAARSCHUWING

Brandstof en brandstofdampen zijn uiterst ontvlambaar en explosief. Ga extra voorzichtig om met brandstof. Als u zich niet aan deze veiligheidsinstructies houdt, kan dit leiden tot een brand of explosie met als gevolg ernstige verbrandingen of de dood.

Bij het toevoegen van brandstof

• Schakel de motor uit en laat de motor ten minste gedurende 3 minuten afkoelen voordat u de benzinedop verwijdert.
• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
• Vul de brandstoftank buiten of in een goed geventileerde ruimte.
• Vul de brandstoftank niet te veel. Vul de brandstoftank niet voorbij de onderkant van de vulhals zodat de brandstof nog kan uitzetten.
• Houd brandstof uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Controleer brandstofleidingen, tank, vuldop en koppelingen regelmatig op barsten of lekkages. Vervang indien nodig.
• Als er brandstof lekt, wacht u tot het verdampt is met het starten van de motor om het creëren van een ontstekingsbron te voorkomen.

• Gebruik uitsluitend een goedgekeurde brandstoftank.

• Verwijder ongewenst materiaal rondom de brandstofvuldop.

• Verwijder de brandstofdop (A, afbeelding 7).
• Vul de brandstoftank (B) met brandstof. NIET boven de bodem van de brandstoftankopening vullen (C).
• Draai de tankdop vast.

De motor starten

WAARSCHUWING

Brandstof en brandstofdampen zijn uiterst ontvlambaar en explosief.

Brand of explosie kan ernstige brandwonden of dodelijk letsel veroorzaken.

Wanneer u de motor start:

• Zorg ervoor dat de bougie, de geluiddemper, de benzinedop en het luchtfilter (indien hiermee uitgerust) correct geïnstalleerd zijn.
• Probeer de motor niet te starten terwijl de bougie verwijderd is.
• Als de motor verzuipt, zet u de choke (indien aanwezig) in de stand OPEN/DRAAIEN, zet de gashendel (indien aanwezig) in de stand SNEL en start de motor totdat deze aanslaat.

WAARSCHUWING

Motoren stoten koolmonoxide uit: een geurloos, kleurloos, giftig gas.

Het inademen van koolmonoxide kan misselijkheid, flauwvallen of de dood veroorzaken.

Brand of explosie kan ernstige brandwonden of dodelijk letsel veroorzaken.

• Starten en bedienen van de motor doet u buiten.

• Start of bedien de motor niet in afgesloten ruimten, zelfs indien de deuren of ramen open staan.

• Controleer het oliepeil. Zie Motorolie controleren en toevoegen.

• Zorg dat de rijbediening van de zitmaaier uitgeschakeld is.
• Ga in de stoel zitten en til de stoelinstelhendel OMHOOG om de stoel te vergrendelen.
• Trek de handrem (I, afbeelding 8) aan. Druk het rempedaal helemaal in, trek de parkeerremhendel UIT en laat het rempedaal los.
• Druk de PTO-schakelaar (E) in om deze te deactiveren.
• Zet de gashendel/choke (J) in de stand CHOKE.
  Opmerking: Bij een warme motor hoeft de choke niet te worden gebruikt.

Opmerking: Sommige motoren zijn uitgerust met een aparte choke.

Opmerking: Sommige zitmaaiers zijn voorzien van de functie ReadyStart® en hebben geen choke.

1. Doe de sleutel in het contactslot (C) en draai deze in de stand START. Bij modellen met een startknop drukt u de knop twee maal in en houdt u deze vast totdat de motor start.
2. Nadat de motor is gestart, zet u de gas-/chokehendel op halve snelheid. Zorg ervoor dat de motor minimaal 30 seconden AAN staat. Op deze manier warmt de motor op.
3. Zet de gashendel in de stand SNEL.

Opmerking: Draai bij een noodgeval de contactsleutel naar de stand UIT. Hierdoor STOPT de motor. Zie de rubriek De motor stoppen.

Opmerking: Neem contact op met een erkende servicedealer indien de motor na 2 of 3 pogingen niet aanslaat.

Stop de motor

Brandstof en brandstofdampen zijn uiterst ontvlambaar en explosief. Brand of explosie kan ernstige brandwonden of dodelijk letsel veroorzaken.

- Choke de carburateur niet om de motor te stoppen.

1. Laat de snelheidspedalen los (O, afbeelding 9).
2. Schakel de PTO-schakelaar (E) uit. Wacht tot alle bewegende delen tot stilstand zijn gekomen.
3. Zet de gasklephendel (J) in de stand TRAAG.
4. Draai de contactsleutel (C) in de UIT positie. Haal de sleutel uit het contact.
5. Trek de handrem (I) aan. Druk het rempedaal (U) helemaal in, trek de parkeerremhendel OMHOOG en laat het rempedaal los.

Draai bij een noodgeval de contactsleutel naar de stand UIT. Hierdoor STOPT de motor.

Besturing van de zitmaaier

1. Ga op de bestuurdersstoel zitten en pas de positie van de stoel zo aan dat u gemakkelijk bij alle bedieningselementen kunt. Zie de rubriek Functies en bedieningselementen.
2. De handrem aantrekken:

A. Druk het rempedaal volledig NAAR BENEDEN.
B. Trek de handrem UP (omhoog).
C. Laat de rem los.

1. Deactiveer de PTO.
2. Start de motor. Zie de rubriek De motor starten.
3. De handrem ontgrendelen:

A. Druk het rempedaal volledig NAAR BENEDEN.

B. Druk de parkeerrem IN.

C. Laat de rem los.

1. Druk het pedaal naar BENEDEN voor de voorwaartse snelheidsbediening om vooruit te rijden. Laat het pedaal los om te STOPPEN.

Opmerking: Merk op dat hoe meer het pedaal wordt ingedrukt, hoe sneller de zitmaaier rijdt.

1. Stop de tractor:

A. Laat de gaspedalen los.
B. Activeer de parkeerrem.
C. STOP de motor. Zie de rubriek De motor stoppen.

Snelheidsregelaar

1. Duw het pedaal voor de voorwaartse snelheid naar BENEDEN (O, afbeelding 3). Zie de rubriek Functies en bedieningselementen.
2. Wanneer u de gewenste snelheid bereikt, trekt u de snelheidsregelaar OMHOOG. De snelheidsregelaar wordt in een van de vijf vergrendelstanden vergrendeld.
3. Duw het rempedaal of rijsnelheidpedaal naar BENEDEN (U, afbeelding 3) om de snelheidsregelaar uit te schakelen. Zie Functies en bedieningselementen.

Maaien

GEVAAR

Deze machine heeft snijbladen die handen en voeten af kunnen hakken en voorwerpen in het rond kunnen slingeren. Als u zich niet aan de veiligheidsinstructies in deze handleiding houdt, kan dit leiden tot de dood of ernstig letsel.

• Gebruik de machine alleen bij daglicht of goede kunstmatige verlichting.
• Vermijd kuilen, geulen, bulten, stenen of andere gevaren.
  Ongelijk terrein kan de machine doen kantelen of zorgen dat de bestuurder zijn balans of steun verliest.
• Richt het afgevoerde materiaal nooit op iemand. Voorkom dat het afgevoerde materiaal tegen een muur of iets dergelijks wordt gericht, omdat het materiaal terug naar de bestuurder kan kaatsen.
• Stop het blad/de bladen als u over grind rijdt.

• Laat een draaiende machine nooit onbeheerd achter. Parkeer altijd op vlak terrein, schakel de accessoire uit, schakel de parkeerrem in, stop de motor en verwijder de sleutel.

• Trek de handrem (I, afbeelding 3) aan.

• Zorg dat de PTO-schakelaar (E) uitgeschakeld is.
• Start de motor. Zie de rubriek De motor starten.
• Zet de gashendel (J) in de stand SNEL.
• Schakel de PTO in om de maaibladen te activeren.
• Gebruik de elektrische schakelaar voor maaihoogte (R) om de maaihoogte in te stellen op het gewenste niveau. Zie de rubriek De maaihoogte instellen.
• Laat de parkeerrem los en begin dan met maaien.
• Deactiveer de PTO.
• STOP de motor. Zie de rubriek De motor stoppen.

WAARSCHUWING

De motor STOPT als het achteruitrijsnelheidspedaal wordt ingedrukt terwijl de PTO AAN is en de RMO niet werd geactiveerd. Schakel de PTO altijd UIT voordat u de tractor gebruikt. Het plotselinge verlies van aandrijving zou een risico in kunnen houden.

CentreCut™-maaidekken

Sommige modellen hebben een CentreCut™-maaidek dat kan worden geconfigureerd voor zijwaartse uitworp of achteruitworp.

Raadpleeg uw dealer om te wisselen tussen beschikbare maaidekconfiguraties.

WAARSCHUWING

Vóór de bediening moet een complete configuratiekit volledig op het CentreCut™-maaidek worden geïnstalleerd. Bedien het apparaat niet zonder dat een complete configuratiekit volledig is geïnstalleerd. Neem contact op met uw verdeler.

De maaihoogte instellen

De hefboom van de maaier (Q, afbeelding 3) laat het dek zakken naar de maaipositie of brengt het dek omhoog naar de transportstand.

1. Het maaidek lager zetten:

A. Trek zachtjes de hendel van het maaidekhefsysteem terug.
B. Duw de hefboom van de maaier naar links.
C. Zet de hefboom van de maaier naar BENEDEN.

1. Het maaidek hoger zetten:

A. Trek de hendel van het maaidekhefsysteem OMHOOG.
B. Zet vast in de groef aan de rechterkant.

Opmerking: NIET maaien als het dek omhoog staat in de transportstand.

Opmerking: De schakelaar voor de maaihoogte (R, afbeelding 3) regelt de maaihoogte van de maaier. Hiermee past u de maaihoogte aan tussen 1,5-3,5 inch (2,5-8,89 cm). Zie Specificaties.

Achteruitmaaioptie (RMO)

GEVAAR

Achteruitmaaien kan gevaarlijk zijn voor omstanders.

Er kunnen zich tragische ongevallen voordoen als de gebruiker onvoldoende aandacht heeft voor de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door de machine en het maaien. Ga er nooit vanuit dat kinderen op de plaats zullen blijven staan waar u ze het laatst zag.

• Houd kinderen uit de buurt van waar u aan het maaien bent en laat een andere verantwoordelijke volwassene goed op ze passen.
• Laat niemand meerijden (met name kinderen), zelfs niet als de maaibladen zijn uitgeschakeld. Zij zouden kunnen vallen en ernstig gewond raken of de veilige bediening van de zitmaaier kunnen hinderen. Kinderen die ooit al mee hebben mogen rijden, kunnen plotseling in het maaigebied opduiken voor nog een ritje en daarbij vooruit of achteruit omver worden gereden.
• Maai niet achteruit, tenzij absoluut noodzakelijk. Kijk omlaag en achter u, voordat en terwijl u achteruitrijdt.
• Als de machine achteruit maait zonder dat de Reverse Mowing Option is ingeschakeld, neemt u direct contact op met een erkende dealer.

1. Zet de Power-Take-Off (PTO) schakelaar uit (E, afbeelding 3).
2. Zet de sleutel (B) voor de omgekeerde maaioptie (RMO) in de stand ON (aan).
3. Het ledlampje gaat aan.
4. De bestuurder maait nu achteruit.

Opmerking: Verwijder de sleutel om de toegang tot de RMO te beperken.

Onderhoud

WAARSCHUWING

Onbedoelde vonken kunnen resulteren in brand of een elektrische schok.

Ongewild opstarten kan leiden tot beknelling, traumatische amputatie of scheurwonden.

Vóór aanpassingen en reparaties:

• Maak de bougiekabel los. Houd het uit de buurt van de bougie.
• Bij elektrische motoren, ontkoppel de accu bij de negatieve (-) aansluiting.
• Gebruik ALLEEN het correcte gereedschap.
• Verander NIETS aan de regulateur, koppelingen of andere onderdelen om het motortoerental te verhogen.
• Vervangende onderdelen moeten identiek zijn aan, en op dezelfde positie worden geïnstalleerd als, de originele onderdelen. Andere onderdelen zullen minder goed werken, kunnen de maaier beschadigen en kunnen letsel veroorzaken.
• Sla NIET op het vliegwiel met een hamer of een ander hard voorwerp, want het vliegwiel kan door een dergelijke handeling in stukken uiteenvallen.

Onderhoudsschema

ZITMAAIER EN MAAIDEK

Elke 8 uur of dagelijks

Controleer het veiligheidsvergrendelingsysteem.

Verwijder ongewenst materiaal van de zitmaaier, het maaidek en de motorruimte.

ledere 25 uur of jaarlijks

Controleer de bandenspanning.

Controleer de stilstandtijd van de maaibladen.

Controleer de zitmaaier/het maaidek op loszittende onderdelen.

ledere 50 uur of jaarlijks

De accu en accukabels reinigen.

Controleer de remmen van de zitmaaier.

Raadpleeg een geautoriseerde servicedealer van Briggs & Stratton

Smeer de zitmaaier en het maaidek.

Controle van de maaibladen**

**Controleer de bladen vaker op plaatsen met zandige bodems of in zeer stoffige omgevingen.

MOTOR

Eerste 5 uur

De motorolie verversen.

Elke 8 uur of dagelijks

Controleer het oliepeil.

ledere 25 uur of jaarlijks\*

Reinig het luchtfilter en het voorfilter.**

ledere 50 uur of jaarlijks

De motorolie verversen.

Vervang het oliefilter.

MOTOR

Jaarlijks

Vervang het luchtfilter.

Vervang het voorfilter.

Raadpleeg uw dealer jaarlijks om

Inspecteer de geluiddemper en de vonkenvanger.

Vervang de bougies.

Het brandstofffilter vervangen.

Reinig het luchtkoelingsysteem.

*Wat als eerste kommt.
**In stoffige omgevingen of als er vuil in de lucht aanwezig is, moet u vaker reinigen.

Bandenspanningscontrole

Zorg voor de beste tractie en de beste maaiprestaties ervoor dat de bandenspanning tussen de 12-14 psi (0,82-0,96 bar) is. Zie de rubriek "De bandenspanning controleren" in het Onderhoudschema. Zie ook de bandenspanning in de rubriek Specificaties.

Opmerking: De bandenspanning kan afwijken van de "maximale spanning" die op de zijkant van de banden staat vermeld.

Onderhoud van de accu

De accu en accukabels reinigen

WAARSCHUWING

Als u de accukabels plaatst of verwijdert, moet u de NEGATIEVE (zwarte) accukabel EERST loskoppelen en als LAATSTE terug aansluiten. Doet u dat niet, dan bestaat de kans op kortsluiting tussen de positieve pool en een stuk gereedschap.

Opmerking: Verwijder of sluit de accukabel NIET aan terwijl de motor AAN staat.

1. STOP de motor. Haal de sleutel uit het contact.
2. Maak de NEGATIEVE (-) accukabel (A, afbeelding 10) eerst los van de accu.
3. Maak de POSITIEVE (+) accukabel (B) als laatste los van de accu.
4. Maak het batterijoppervlak schoon met soda en water.
5. Gebruik een staalborstel en schoonmaakmiddel voor accupolen om de polen van de accu en de uiteinden van de kabels schoon te maken.

6. Smeer een laagje petrolatum of niet-geleidend smeervet op de polen.

7. Monteer de accu.

8. Sluit eerst de POSITIEVE (+) accukabel aan op de accu.

9. Sluit als laatste de NEGATIEVE (-) accukabel aan op de accu.

De accu opladen

WAARSCHUWING

Houd vlammen en vonken uit de buurt van de accu. Gassen van de batterij zijn zeer explosief.

Een lege accu of een accu die te zwak is om de motor te starten, kan het gevolg zijn van een defect in het laadsysteem of in een ander elektrisch onderdeel. Als u twijfels hebt over de oorzaak van het probleem, raadpleegt u een erkende servicedealer. Om de accu te vervangen, raadpleegt u het gedeelte De accu en kabels reinigen.

Controleer de stoptijd van de maaibladen

WAARSCHUWING

Als het maaiblad niet binnen 5 seconden STOPT, moet de koppeling worden afgesteld. Gebruik de machine NIET voordat de afstelling is gecorrigeerd door een door Briggs & Stratton erkende servicedealer.

Nadat de PTO-schakelaar UITSCHAKELD is, moeten de maaimessen en de aandrijfriem van de maaier binnen 5 seconden STOPPEN. Als de aandrijfriem van de maaier niet binnen 5 seconden STOPT, neemt u contact op met een door Briggs & Stratton erkende servicedealer voor reparaties.

De motorolie verversen

1. Plaats de zitmaaier op een vlakke ondergrond (A, afbeelding 11).
2. Stop de motor en verwijder de starter of sleutel (B).
3. Reinig rond de olievulopening en het filter.
4. Verwijder de peilstok (C).
5. Maak de olieaftapslang los (A, afbeelding 12)
6. Verwijder de dop (B) voorzichtig en laat de slang zakken in een geschikte opvangbak (C).
7. Sluit de dop na het aftappen goed af en bevestig de slang aan de zijkant van de motor.
8. Verwijder het oliefilter (B, afbeelding 13) en gooi het weg.
9. Smeer de oliefilterpakking (A) lichtjes in met nieuwe olie.
10. Installeer het oliefilter met de hand totdat de pakking contact maakt met de oliefilteradapter (C). En draai het oliefilter dan een 1/2 of 3/4 slag vast.
11. Olie toevoegen. Raadpleeg het gedeelte Olie controleren en toevoegen.

Luchtfiltereenheid (cartridge met voorfilter)

WAARSCHUWING

NOOIT de motor starten of bedienen zonder de luchtfiltereenheid of het luchtfilter omdat dit brandgevaar oplevert.

OPGEPAST NOOIT het filter reinigen met perslucht of oplosmiddelen. Perslucht kan het filter beschadigen en oplosmiddelen kunnen het oplossen.

1. Maak de bevestigingen los (A, afbeelding 14) en verwijder de kap (B).
2. Verwijder het luchtfilterelement (C) en demonteer het.
3. Verwijder ongewenst materiaal of vuil dat in de carburateur (D) kan komen.
4. Haal het voorfilter van het filter.
5. Tik het luchtfilter voorzichtig op een hard oppervlak om het vuil los te maken. Vervang het luchtfilter indien dit vuil is.
6. Week het voorfilter in water met een vloeibaar wasmiddel. Laat het volledig aan de lucht drogen. Smeer het voorfilter NIET.
7. Monteer het droge voorfilter op de luchtfilter.
8. Plaats het luchtfilter.
9. Sluit de afdekking en maak deze vast met de bevestiging.

De zitmaaier met de hand voortduwen

1. Schakel de Power-Take-Off (PTO) schakelaar uit (E, afbeelding 3).
2. STOP de motor. Zie de rubriek De motor stoppen.
3. Trek aan de transmissievrijgavehendel (S, afbeelding 15). Duw vervolgens de hendel naar beneden om te vergrendelen.
4. U kunt de zitmaaier nu met de hand voortduwen.

WAARSCHUWING

Door de machine te trekken wordt de transmissie beschadigd. Gebruik geen ander voertuig om deze machine voort te duwen of te trekken. Gebruik de transmissievrijgavehendel niet terwijl de motor AAN staat.

Controleer de bougies

WAARSCHUWING

Onbedoelde vonken kunnen resulteren in brand of een elektrische schok.

Ongewild opstarten kan leiden tot beknelling, traumatische amputatie of scheurwonden.

Als u test op vonkvorming:

• Gebruik een goedgekeurde bougietester.
• Controleer NIET op vonkvorming met de bougie verwijderd.

OPGEPAST Bougies hebben verschillende warmtewaarden. Het is belangrijk dat de juiste bougie wordt gebruikt anders kan de motor beschadigd raken. Vervang de bougie door hetzelfde type bougie of een gelijkwaardig soort.

De bougies schoonmaken

Reinig de bougies met een staalborstel en een stevig mes. Gebruik GEEN schuurmiddelen.

Controleer de elektrodeafstand van de bougie

Gebruik een bougiespanningsmeter (A, afbeelding 16) om de afstand tussen de twee elektroden te controleren. Als de afstand correct is, wordt de voelermaat licht tegengehouden als u deze door de opening haalt.

Gebruik een voelermaat en buig de gebogen elektrode voorzichtig om de bougie-opening aan te passen. Zorg ervoor dat u de middelste elektrode of het porselein niet aanraakt.

Monteer de bougies

Draai de bougie vast met uw vingers en draai vervolgens vast met een sleutel zoals op de afbeelding 17.

• 180 in-lbs (20 Nm), OF
- 1/2 slag wanneer u de originele bougie monteert, OF
- 1/4 slag wanneer u een nieuwe bougie monteert.

Aanhanguitrusting

1. Voordat u het apparaat versleept, dient u zich ervan te vergewissen dat de trekhaak is ontworpen voor het slepen.
2. Bevestig aanhanguitrusting ALLEEN aan het sleeppunt.
3. Houd u aan de onderstaande aanbevelingen inzake de gewichtslimieten voor aanhanguitrusting en het slepen op hellingen.
4. Brutogewicht (aanhanger en lading) 400 pond (181,4 kg).
5. Maximumgewicht van 20 pond (9,1 kg) op of onder de klepel.

6. Ga op hellingen van een grens van 10 graden naar 5 graden.

7. Laat NOOIT kinderen of andere personen toe op de aanhanguitrusting.

8. Op hellingen kan het gewicht van de aanhanguitrusting verlies van grip en van controle veroorzaken.

9. Zet de maaier NIET in de vrijstand om zo van een helling te rijden.

Was het maaidek (indien hiermee uitgerust)

Opmerking: Gebruik de afspuitaansluiting (C, afbeelding 18) om de onderkant van het maaidek te reinigen.

1. Parkeer de zitmaaier op een vlakke ondergrond.
2. Bevestig de snelaansluiting (A, afbeelding 18) op de tuinslang (B) en sluit deze aan op de afspuitaansluiting (C) op het maaidek.
3. Zet het water AAN.
4. Start de motor. Zie de rubriek De motor starten.

5. Zet de maaihoogte in de hoogste positie. Zie de rubriek De maaihoogte instellen.

6. Schakel de PTO in om de maaibladen te activeren. De rotatie van de bladen en het water zullen de onderkant van het maaidek schoonmaken.

7. Deactiveer de PTO.
8. Stop de motor. Zie de rubriek De motor stoppen.
9. Zet het water UIT.
10. Verwijder de tuinslang en de snelaansluiting van de afspuitaansluiting (C).

Opslag

WAARSCHUWING

Nooit de machine (met brandstof) opbergen in een afgesloten, slecht geventileerde ruimte. Benzinedampen kunnen in contact komen met een ontstekingsbron (zoals een geiser, boiler etc.) en een explosie veroorzaken.

- Opslaan uit de buurt van fornuizen, ovens, waterkokers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, omdat deze brandstofdampen kunnen doen ontbranden.

Apparatuur

Zet de aftakas (PTO) op UIT en trek de parkeerrem aan. Verwijder het startelement en laat de machine afkoelen.

Als u de accu verwijdert, wordt zijn levensduur verlengd. Zorg ervoor dat de accu op een koele en droge plaats staat en houd deze volledig opgeladen. Als u de accu in de zitmaaier laat zitten, moet u de minkabel loskoppelen.

Brandstofsysteem

Brandstof kan verschalen wanneer deze langer dan 30 dagen in een jerrycan wordt bewaard. Voeg telkens u de jerrycan vult met brandstof brandstofstabilisator toe aan de brandstof zoals omschreven in de handleiding van de fabrikant. Zo blijft de brandstof vers en is er minder kans op brandstofgerelateerde problemen of vervuiling in het brandstofsysteem.

Het is niet nodig om de brandstof uit de motor af te tappen wanneer brandstofstabilisator volgens de instructies is toegevoegd. Zet de motor gedurende 2 minuten AAN vóór de opslag om de brandstof en stabilisator door het brandstofsysteem te laten gaan.

Voor u het toestel start nadat het werd opgeborgen:

• Controleer het peil van alle vloeistoffen. Controleer alle onderhoudspunten.
• Voer alle aanbevolen controles en procedures in deze handleiding uit.
• Zorg ervoor dat de motor warm is voordat u hem gebruikt.

Problemen oplossen

Verhelpen van storingen van de zitmaaier

PROBLEEM ZOEK NAAR	OPLOSSING
De motor wil niet aanslaan of starten.	Het rempedaal is niet ingedrukt. Druk het rempedaal volledig in.
	De brandstoftank is leeg. Als de motor warm is, laat u deze afkoelen en vult u vervolgens brandstof bij.
	De PTO-schakelaar staat in stand AAN. Zet de PTO-schakelaar op de stand UIT.
	De snelheidsregelaar is ingeschakeld. Zet de snelheidsregelaar op de stand NEUTRAAL/ UIT.
	De motor is verzopen. Schakel de choke uit.
	De accupolen zijn vuil. Zie de rubriek De accu en accukabels reinigen.
	De accu is leeg of stuk. Laad de accu op of vervang deze.
	Bedrading los of defect. Controleer de bedrading visueel. Raadpleeg een erkende servicedealer als de draden gerafeld of gebroken zijn.
De motor is moeilijk te starten of loopt niet goed. Te rijk brandstofmengsel. Maak het luchtfilter schoon.
	Laag oliepeil. Controleer oliepeil en voeg olie toe indien nodig. De motor klopt.
	Incorrecte hoeveelheid olie. Raadpleeg het gedeelte Motorolie controleren en toevoegen.
Overdreven olieverbruik.	De motor is te warm. Controleer de koelribben van de motor, het aanjagerrooster en het luchtfilter (indien hiermee uitgerust).
	Incorrecte hoeveelheid olie.	Raadpleeg het gedeelte Motorolie controleren en toevoegen.
	Te veel olie in het carter.	Tap overtollige motorolie af.
De motoruitlaat is zwart.	Het luchtfilter is vies.	Raadpleeg het gedeelte Montage van luchtfilter.
	De choke is gesloten.	Open de choke.
De motor loopt, maar de maaier wil niet rijden.	De gaspedalen zijn niet ingedrukt.	Druk de gaspedalen in.
	De transmissievrijgavehendel staat in de stand DUWEN.	Zet de transmissievrijgavehendel in de stand RIJDEN.
	De parkeerrem is ingeschakeld.	Ontgrendel de handrem.
De zitmaaier stuurt slecht.	Incorrecte bandenspanning.	Zie de rubriek Bandenspanning controleren.

Opmerking: Neem bij alle andere problemen contact op met een erkende dealer.

Problemen met het maaidek oplossen

PROBLEEM ZOEK NAAR	OPLOSSING
De maaier maait niet gelijk.	De banden zijn niet correct opgepompt.	Raadpleeg het gedeelteBandenspanning controleren.
De maaier lijkt grof te maaien.	De motorsnelheid is te langzaam.	Geef vol gas.
	De grondsnelheid is te snel.	Rij trager.
De motor valt gemakkelijk stil tijdens het maaien.	De motorsnelheid is te langzaam.	Geef vol gas.
	De grondsnelheid is te snel.	Rij trager.
	Vieze of verstopte luchtreiniger.	Raadpleeg het gedeelteMontage van luchtfilter.
	Maaihoogte is te laag ingesteld.	Stel de maaihoogte bij de eerste maaibeurt van lang gras in op de hoogste stand.
	De motor is niet op bedrijfstemperatuur.	START de motor en laat het enkele minuten opwarmen.
De motor gaat start, en de maaier rijdt, maar maait niet.	De Power-Take-Off (PTO) is uitgeschakeld.	Schakel de PTO in.

Opmerking: Neem bij alle andere problemen contact op met een erkende dealer.

Specifications

Specificatietabel

Onderdeel 2691481, 2691487, 2691683, 2692020, 2692023		2691714
Motor EXi SeriesTM Briggs & Stratton EXi SeriesTM	Briggs & Stratton
Cilinderinhoud 656 cc 656 cc
Elektrisch circuit 9-Amp 9-Amp
Accu 12V-195 CCA / 230 CCA 12V-195 CCA / 230	CCA
Oliecapaciteit 64 oz (1,9 L) 64 oz (1,9 L)
Elektrodeafstand van bougie 0,030 in (0,76 mm) 0,030 in (0,76 mm)
Aanhaalkoppel bougie 180 lb-in (20 Nm) 180 lb-in (20 Nm)
Inhoud brandstoftank 13,2 L 11 L
Transmissie
Model en type	Tuff Torq®K46 Tuff Torq	®K46
Chassis
Bandenmaat voorwielen	15 x 6-6	15 x 6-6
Bandenspanning voorwielen	12-14 psi (0,82-0,92 bar)	12-14 psi (0,82-0,92 bar)
Bandenmaat achterwielen	20 x 8-8	20 x 8-8
Bandenspanning achterwielen	10 psi (0,68 bar)	10 psi (0,68 bar)
Onderdeel 2691700, 2691701, 2691715 2691702, 2691685, 2691703
Motor EXi SeriesTM Briggs & Stratton PXi SeriesTM	Briggs & Stratton
Cilinderinhoud 656 cc 725 cc
Elektrisch circuit 9-Amp 9-Amp
Accu 12V-195 CCA / 230 CCA 12V-230 CCA
Oliecapaciteit 64 oz (1,9 L) 64 oz (1,9 L)
Elektrodeafstand van bougie 0,030 in (0,76 mm) 0,030 in (0,76 mm)
Aanhaalkoppel bougie 180 lb-in (20 Nm) 180lb-in (20 Nm)
Inhoud brandstoftank 11 L	11 L
Transmissie
Model en type	Tuff Torq®K46 Tuff Torq	®K46
Chassis
Bandenmaat voorwielen	15 x 6-6	15 x 6-6
Bandenspanning voorwielen	12-14 psi (0,82-0,92 bar)	12- 14 psi (0,82-0,92 bar)
Bandenmaat achterwielen	22 x 10-8	22 x 9,5-12
Bandenspanning achterwielen	10 psi (0,68 bar)	10 psi (0,68 bar)
Onderdeel	2691926, 2691928	2691927, 2691929
Motor EXi SeriesTM Briggs & Stratton PXi SeriesTM	Briggs & Stratton
Cilinderinhoud 656 cc 725 cc
Elektrisch circuit 9-Amp 9-Amp
Accu 12V-195 CCA / 230 CCA 12V-230 CCA
Olicapaciteit 64 oz (1,9 L) 64 oz (1,9 L)
Elektrodeafstand van bougie 0,030 in (0,76 mm) 0,030 in (0,76 mm)
Aanhaalkoppel bougie 180 lb-in (20 Nm) 180 lb-in (20 Nm )
Inhoud brandstoftank 15 L	15 L
Transmissie
Model en type	Tuff Torq®K46 Tuff Torq	®K46
Chassis
Bandenmaat voorwielen	15 x 6-6	15 x 6-6
Bandenspanning voorwielen	12-14 psi (0,82-0,92 bar)	12 - 14 psi (0,82-0,92 bar)

Onderdeel 2691926, 2691928 2691927, 2691929
Bandenmaat achterwielen 22 x 10-8 22 x 9,5-12
Bandenspanning achterwielen 10 psi (0,68 bar) 12 psi (0,82 bar)

Disclaimer nominaal vermogen

Vermogensklasseringen: De bruto vermogensklassering voor individuele benzinemotormodellen is ingedeeld conform SAE (Society of Automotive Engineers)-code J1940 Vermogens- en torsieklasseringsprocedure voor kleine motoren, en is geklasseerd conform SAE J1995. Koppelwaarden zijn afgeleid bij 2600 TPM voor de motoren met een "rpm" aangegeven op het plaatje en 3060 TPM voor alle andere. Paardenkrachtwaarden zijn afgeleid bij 3600 TPM. De brutovermogenscurves staan op www.BRIGGSandSTRATTON.COM. Nettovermogenswaarden worden bepaald met geïnstalleerde uitlaat en luchtfilter, terwijl brutovermogenswaarden worden verzameld zonder deze hulpstukken. Het werkelijke brutomotorvermogen zal hoger zijn dan het nettomotorvermogen en wordt beïnvloed door, onder andere, omgevingsomstandigheden en variaties tussen motoren. Gezien de vele verschillende producten waarop onze motoren worden aangebracht, zal de benzinemotor mogelijk niet zijn nominale brutovermogen ontwikkelen als deze wordt gebruikt in een door een motor aangedreven machine. Dit verschil wordt veroorzaakt door diverse factoren waaronder, maar niet uitsluitend, de verscheidenheid aan motoronderdelen (luchtfilter, uitlaat, turbo, koeling, carburateur, brandstofpomp enz.), toepassingsbeperkingen, omgevingsomstandigheden (temperatuur, vochtigheid, hoogte) en verschillen tussen motoren. Vanwege fabricage-en capaciteitsbeperkingen kan Briggs & Stratton een motor met een hoger nominaal vermogen vervangen door deze motor.
