Produkter omfattet af denne manual

De følgende produkter er omfattede af denne manual:

2691481-00, 2691481-01, 2691481-02, 2691487-00,

2691487-01, 2691487-02, 2691487-03, 2691683-00,

2691683-01, 2691684-00, 2691685-00, 2691700-00,

2691701-00, 2691701-01, 2691702-00, 2691703-00,

2691714-00, 2691715-00, 2691926-00, 2691926-01,

2691927-00, 2691927-01, 2691928-00, 2691928-01,

2691929-00, 2691929-01, 2692020-00, 2692023-00

Generel information

For yderligere information henvises til

Kundekontaktvejledningen, som følger med enheden.

Illustrationerne i dette dokument er repræsentative.

Din enhed kan se anderledes ud end de viste

billeder. VENSTRE og H∅JRE er set fra førersædet.

Brugen af Vigtigt og Bemærk i teksten indikerer afklaringer, undtagelser eller alternativer til de givne procedurer.

Alle sprogoversættelser af dette dokument er udført med udgangspunkt i den oprindelige engelske kildefil.

Al emballage, brugt olie og batterier skal bortskaffes med henblik på genbrug i henhold til de gældende regeringsbestemmelser.

Kontaktoplysninger for europæisk kontor

For spørgsmål vedrørende europæiske emissioner bedes du kontakte vores europæiske kontor på:

Max-Born-Straße 2, 68519 Viernheim, Tyskland.

Europæiske Union (EU) Trin V (5): Kuldioxid-værdier (CO₂)

Kuldioxid-værdierne for Briggs & Stratton® EU-typegodkendelsescertifikat-motorer kan findes ved at indtaste CO2 i søgevinduet på BriggsandStratton.com.

Dette produkt overholder alle relevante forordninger og direktiver. Der henvises til det produktspecifikke overensstemmelseserklæringsblad (DOC), der er en del af de instruktioner, der følger med enheden.

Førersikkerhed

Gem disse anvisninger

Opbevar denne vejledning til senere brug. Denne vejledning indeholder sikkerhedsoplysninger for at gøre dig opmærksom på de farer og risici, der er forbundet med produktet, og hvordan man undgår dem. Den indeholder også vigtige instruktioner, der skal følges ifm. den første indstilling, betjening og vedligeholdelse af produktet.

Dette produkt er udelukkende konstrueret og beregnet til slåning af velholdt græs. Det er ikke beregnet til noget andet formål.

Det er vigtigt, at du læser og forstår disse instruktioner, før du forsøger at starte eller betjene dette udstyr.

Sørg for, at du er helt fortrolig med betjeningsanordningerne og korrekt brug af produktet.

Lær, hvordan du hurtigt stopper enheden og afbryder kontrolanordningerne.

Guide til identifikation af skråninger

Sådan måles hældningen af en græsplæne med en smartphone eller et vinkelmåleværktøj:

ADVARSEL

Må ikke betjenes på skråninger, som er mere end 10 grader.

1. Brug en genstand med en lige kant på mindst 2 fod (A, figur 1). Et stykke tømmer på 2 x 4 eller et lige stykke metal er velegnede til dette.
2. Vinkelmåleværktøj.

a. Brug din smartphone: Mange smartphones (B, figur 1) har et inklinometer (til vinkelmåling) i deres kompasapp. Ellers søg i App Store efter en inklinometer-app.
b. Brug vinkelmåleværktøj: Vinkelmåleværktøj (C og D, figur 1) fås i de fleste byggemarkeder eller online (kaldes også inklinometer, krængningsmåler, hældningsmåler eller vinkelmåler). Drejeskivetype (C) eller digital type (D) fungerer, det gør andre ikke nødvendigvis. Læs og overhold brugervejledningen, der følger med vinkelfinderværktøjet.

1. Placér den 2 fod lange lige kant langs den stejleste del af græsplænen. Læg pladen, så den ligger lige op og ned ad skråningen.
2. Læg smartphonen eller vinkelmåleværktøjet på den lige kant og aflæs vinklen igrader. Dette er din græsplænes hældning.

Bemærk: Der medfølger en trykt vejledning til identifikation af hældning i de tryksager, der er vedlagt produktet, og den kan ligeledes hentes på producentens hjemmeside.

Sikkerhedssymboler og deres betydninger

Symbol Betydning
	Sikkerhedsinformation om farer, som kan resultere i personskade.
	Læs og forstå brugervejledningen, før brug af eller servicering af enheden.
	Fjern nøglen og læs brugervejledningen, før du servicerer enheden.
	Stop
	Brandfare
	Eksplosionsfare
	Fare for stød
	Fare for giftige dampe
	Bevægelige dele
	Brug sikkerhedsbriller.
	Farligt kemikalie

Symbol Betydning
	Fare ved varm overflade
	Fare for amputation af lemmer
	Fare for slyngede genstande
	Hold sikkerhedsafstand
	Hold børn væk
	Fare for amputation af lemmer
10° Max.10° Max.	Fare for rulning

Sikkerhedssymboler og signalord

Sikkerhedssymbolet identificerer sikkerhedsoplysninger om farer, der kan medføre personskader. Et signalord (FARE, ADVARSEL eller FORSIGTIG) bliver brugt sammen med alarmsymbolet for at illustrere sandsynligheden for og den mulige grad af personskade. Desuden kan et faresymbol bruges til at illustrere faretypen.

⚠️ FARE indikerer en fare, som, hvis den ikke undgås, vil forårsage dødsfald eller alvorlig personskade.

ADVARSEL angiver en farlig situation, som kan medføre dødsfald eller alvorlig personskade, hvis den ikke undgås.

⚠ FORSIGTIG angiver en farlig situation, som kan medføre alvorlig eller moderat personskade, hvis den ikke undgås.

BEMÆRK angiver oplysninger, der anses som vigtige, men som ikke vedrører farer.

Sikkerhedsmærkater

Inden du betjener maskinen, skal du læse sikkerhedsmærkaterne. Sammenlign figur 2 med mærkaterne angivet i følgende tabel. Advarslerne og sikkerhedsforanstaltningerne er for din egen sikkerheds skyld. For at undgå personskade eller beskadigelse af maskinen bedes du sørge for, at du forstår og overholder alle sikkerhedsmærkaterne.

VIGTIGT: Hvis nogle af sikkerhedsmærkaterne bliver slidte eller beskadigede og ulæselige, skal du bestille nye hos din lokale forhandler.

A

Sikkerhedsmærkat ikon definitioner

Sammenlign bogstaverne (A-J) på sikkerhedsmærkatets ikoner med sikkerhedsdefinitionerne angivet i følgende tabel.

A ADVARSEL: Læs og forstå betjeningsvejledningen, inden du bruger denne maskine. Vær bekendt med placeringerne og funktionerne af alle betjeningsanordninger. Du må ikke bruge denne maskine, medmindre du har lært at bruge den.

B FARE - TAB AF TRÆKKRAFT, SKRIDNING, STYRING OG MISTET HERRED∅MME PÅ SKRÅNINGER: Hvis maskinen ikke vil køre ligeud eller begynder at skride på en skråning, skal du standse klipningen og langsomt køre væk fra skråningen.

C FARE - BRANDFARE: Hold maskinen fri for græs, blade og overskydende olie. Påfyld ikke brændstof, når motoren er varm eller tændt. Stop motoren. Lad motoren køle af i 3 minutter, før du påfylder brændstof. Fyld ikke brændstof på indendørs eller i en lukket anhænger eller garage eller andre indelukkede områder. Fjern spildt brændstof. Ryg ikke, mens du betjener denne maskine.

D FARE - FOR AT VÄLTE OG SKRIDE: Slå græs op og ned og ikke på tværs af skråninger. Må ikke betjenes på skråninger, som har en vinkel på mere end 10 grader. Undgå pludselige og skarpe (hurtige) sving på skråninger.

E FARE - RISIKO FOR AMPUTATION OG ALVORLIGLEMLÆSTELSE: For at undgå personskader fra roterende skær og bevægelige skal man sørge for, at sikkerhedsanordningerne (skærme og kontakter) er på plads og funktionsdygtige.

F Undlad at slå græs, når der er børn eller andre personer i nærheden. TAG ALDRIG en passager med (specielt ikke børn), heller ikke selvom skærene er slået fra. Slå ikke græs i bakgear, medmindre det er ubetinget nødvendigt. Kig ned og bag dig - før og mens du bakker med plæneklipperen.

G Referer til den tekniske manual, inden du udfører tekniske reparationer eller vedligeholdelse. Når du forlader maskinen, så sluk for motoren, træk håndbremsen, og fjern tændingsnøglen.

H Hold uvedkommende og børn på behørig afstand. Fjern genstande, der kan risikere at blive slynget afsted af de roterende skær. Undlad at slå græs, hvis affaldsslisken ikke er på plads.

I Undlad at slå græs, hvis affaldsslisken eller selve opsamleren ikke er på plads.

J For at undgå ulykker med roterende skær skal du holde dig på afstand af klippeaggregatets kant og ligeledes holde andre væk.

Batteriets sikkerhedsmærkat

Advarsel: Brandfare - Hold børn, åben ild og gnister på afstand af batteriet, eftersom åben ild og gnister kan antænde eksplosive gasser.

Advarsel: Svovlsyre kan forårsage blindhed eller alvorlige brandsår.

- Brug altid beskyttelsesbriller eller ansigtsbeskyttelse, når du arbejder med eller i nærheden af batteriet.

Advarsel: Batterier producerer eksplosive gasser. - Læs og gør dig bekendt med betjeningsvejledningen, inden du bruger denne maskine.

	Vigtigt: Bortskaf aldrig et batteri sammen med almindeligt affald. - Henvend dig til de lokale myndigheder for at få information om bortskaffelse og/eller genbrug af batterier.
	Skyl straks øjnene med vand. Søg straks lægehjælp.

Sikkerhedsmeddelelser

ADVARSEL

Du skal læse, forstå og følge alle instruktioner og advarsler i producentens manual og på maskinen, motoren og tilkoblet udstyr, før du betjener denne maskine. Manglende overholdelse af sikkerhedsforanstaltningerne i denne manual og på udstyret kan resultere i død eller alvorlig personskade.

• Tillad kun kørere, der er ansvarlige, trænede og bekendte med instruktionerne og fysisk i stand til at betjene maskinen.
• Brug aldrig maskinen, hvis du er under indflydelse af alkohol eller narkotika.
• Brug beskyttelsesbriller og lukket fodtøj.
• Hold ikke dine hænder eller fødder nær ved roterende dele eller under maskinen. Hold til enhver tid afstand fra udkaståbningen.
• Hold maskinen i god stand. Udskift slidte og beskadigede dele.
• Vær forsigtig, når du servicerer knivene. Pak knivene ind eller brug handsker. Udskift beskadigede knife. Du må ikke reparere eller ændre på knivene.
• Brug ramper i fuld bredde, när du læsser og losser en maskine til transport.
• Se vedhæftede eller tilbehør for passende hjulvægt eller modvægte.
• For at forhindre brande, hold maskinen fri for græs, blade eller andet uønsket materiale. Tør spildt olie eller brændstof op. Fjern affald, der er gennemblødt af brændstof, og lad maskinen afkøle før opbevaring.

ADVARSEL

Kørende motorer udsender kulilte, en lugtfri, farveløs, giftig luftart. Indånding af kulilte kan forårsage hovedpine, træthed, svimmelhed, opkast, forvirring, anfald, kvalme, besvimelse eller dødsfald.

• Brug KUN udstyret udendørs.
• Sørg for at forhindre udstødning i at komme ind på et lukket område gennem vinduer, døre, ventilationskanaler eller andre åbninger.

Funktioner og betjeningsanordninger

Sørg for, at henvisningsbogstaverne i figur 3 stemmer overens med funktionerne og betjeningsanordningerne i følgende tabel.

J Gasregulering
K Gasregulering LANGSOM position
L Gasregulering HURTIG position
M Ch
N Brændstofniveaumåler (hvis udstyret)
O Ha
P Stang til justering af sæde
Q Plæ	usteringshåndtag
R Klip	kt
S Trans	s udloserstang
T Bræn

U Bremsepedal

Elektronisk vedligeholdelsesdisplay

Bemærk: Når du starter plæneklipperen, viser den de samlede antal timer på vedligeholdelsesdisplayet. Det samlede antal timer bliver automatisk nulstillet efter 999,9 timer.

Vis antal timer, triptæller (timer) og ur

1. Tryk på TILSTAND (A, figur 4) i mindre end 1 sekund for at vise triptælleren.
2. Tryk på NULSTIL (B) i mere end 3 sekunder for at nulstille triptællerens timer.
3. Tryk på TILSTAND i mindre end 1 sek. for at vise uret. Se indstil uret afsnittet.
4. Tryk på TILSTAND i mindre end 1 sek. for at vise de samlede antal timer.

Indstil uret

1. Tryk på TILSTAND (A, figur 4) i mere end 3 sekunder. Timerne blinker på displayet.
2. Tryk på NULSTIL for at indstille timer.
3. Tryk på TILSTAND i mindre end 1 sek. for at gemme indstillingen. Minutterne blinker på displayet.
4. Tryk på NULSTIL for at sætte minutter.
5. Tryk på TILSTAND i mindre end 1 sek. for at gemme indstillingen.

Vedligeholdelsesdisplay

OLIESKIFT - Denne meddelelse vises efter 50 timers drift. Når du har skiftet olie og filter, skal du trykke TILSTAND to gange for at vise OLIETIMER. Tryk og hold derefter TILSTAND-knappen nede i 3 sekunder for at nulstille timerne. Dette vil automatisk rydde displayet.

KONTROLLER LUFTFILTER - Denne meddelelse vises efter 25 timers drift. Efter rengøring og skiftning af luftfilteret skal du trykke på TILSTAND tre gange for at vise LUFTFILTERTIMER. Tryk og hold derefter TILSTAND-knappen nede i 3 sekunder for at nulstille timerne. Dette vil automatisk rydde displayet.

SKIFT SKÆR - Denne meddelelse vises efter 100 timers drift. Når du har skiftet skærene, skal du holde NULSTIL-knappen nede i mere end 3 sekunder for at nulstille timerne. Dette vil automatisk rydde displayet.

LAVT BATTERINIVEAU - Denne meddelelse vises hvis der opstår et problem med batterispændingen. Displayet vil automatisk blive nulstillet efter servicering af batteriet.

Bemærk: Meddelelsen LAVT BATTERINIVEAU vil blive vist på displayet før alle andre beskeder. Servicér batteriet først. Kontroller derefter, om der er andre vedligeholdelsesbeskeder.

Betjening

Sørg for at læse al information i sikkerheds- og funktionsafsnittene, før du forsøger at bruge denne plæneklipper. Sørg for, at du ved, hvordan du hurtigt stopper enheden og afbryder kontrolanordningerne.

Betjeningsområde

1. Kend til det område, hvor du planlægger at klippe græs.
2. Sørg for, at området er frit for snavs eller genstande, der kunne blive opsamlet af knivene og slynget ud.

FARE

Denne maskine kan slynge genstande, der kunne kvæste omkringstående eller forårsage skader på ejendom.

• Brug ikke maskinen, medmindre hele opsamleren, udkastskærmen eller andre sikkerhedsforanstaltninger er på plads og fungerer. Kontrollér jævnligt for tegn på slid eller forringelse, og erstat efter behov.

• Ryd betjeningsområdet for enhver genstand, der kunne blive slynget eller forstyrre betjeningen af maskinen.

• Flyt havetraktoren udenfor, inden du starter motoren.

ADVARSEL

Motorer kan udsende kulilte, en lugtfri, farvefri, dødbringende luftart. Indånding af kulilte kan forårsage kvalme, besvimelse eller dødsfald.
4. Læg mærke til alle skråninger og skrænter.

FARE

Betjening på skråninger eller tæt ved vand eller skrænter kan resultere i tab af kontrol og rulning.

• Slå græs op og ned, ikke på tværs, af skråninger.
• Sæt farten ned og være forsigtig på skråninger.
• Betjen ikke på skråninger over 10 grader, hvilket er en stigning på 3,5 fod over en 20 fod strækning.
• Giv dig selv mindst to havetraktor-bredder ved vand, støttemure eller skrænter.

- Undgå at slå vådt græs.

- Brug ikke maskinen under nogen forhold, hvor der er tvivl om trækkraft, styring eller stabilitet. Dækkene kan glide, selv hvis hjulene er stoppet.

- Undgå at starte, stoppe eller dreje på skråninger.

- Foretag ikke pludselige ændringer i hastighed eller retning.

- Vær forsigtig, når du betjener maskinen med opsamler eller andet tilbehør. De kan påvirke maskinens stabilitet.

- Følg producentens anbefalinger angående vægtbegrænsninger for påhængsudstyr og bugsering på skråninger. Se Bugsering af udstyr.

1. Sørg for, at der ikke befinder sig nogen personer på stedet inden betjening, særligt børn.

FARE

Denne havetraktor kan amputere hænder og fødder.

• Stop havetraktoren, när børn eller andre er tæt ved.
• Hold børn væk fra betjeningsområdet og under opsyn af en anden ansvarlig voksen.
• Tag aldrig passagerer med, specielt ikke børn, heller ikke selvom skærene er slået fra. Børn kan falde af og blive alvorligt kvæstet eller være i vejen for sikker brug af maskinen. Børn, som før har fået en køretur, kan pludselig dukke op på græsslåningsområdet for at få en tur mere og blive kørt ned eller bakket ned af maskinen.

- Vær forsigtig, när du nærmer dig blinde hjørner, buske, træer eller andre genstande, der kan blokere dit udsyn.

Afprøvning af sikkerhedslåsesystem

Denne maskine er forsynet med et sikkerhedslåsningssystem. Forsøg ikke at omgå eller pille ved kontakterne og anordningerne.

ADVARSEL

Hvis maskinen ikke består en sikkerhedstest, skal du ikke anvende maskinen. Henvend dig til en autoriseret forhandler.

Test 1 – Motoren starter IKKE, hvis:

• Føreren rejser sig fra sædet, mens kraftudtaget er koblet til, ELLER
• Føreren hæver sig fra sædet, mens bremsepedalen IKKE er helt trådt ned (parkeringsbremse FRA).

TEST 4 – Kontrollér bremsetiden for plæneklipperens skær

Plæneklipperens knive og drivrem skal stoppe fuldstændigt inden for fem sekunder, efter kraftudtagskontakten (PTO) er slået FRA. Hvis plæneklipperens drivrem ikke stopper indenfor fem sekunder, skal du henvende dig til en autoriseret serviceforhandler.

Test 5 – Vælg baglæns plæneklipning (RMO) Kontrol

• Motoren STOPPER, når der køres baglæns, mens kraftudtaget (PTO) er TÆNDT, og Valg af baglæns plæneklipning (RMO) ikke er aktiveret.
• RMO-lampen tændes, när RMO er aktiveret.

FARE

Baglæns kørsel kan være farligt for omkringstående. Der kan ske alvorlige ulykker, hvis føreren ikke er opmærksom på børns tilstedeværelse. Hvis der er børn tilstede, må Valg af baglæns plæneklipning (RMO) IKKE aktiveres. Børn tiltrækkes ofte af maskinen og aktiviteterne i forbindelse med græsslåning.

Motor

Brug Briggs & Stratton ^® garanticertificerede olier for optimal ydelse. Andre selvrensende olier af høj kvalitet er acceptable, hvisde er godkendt til SF-, SG-, SH-, SJ-service eller højere. Undlad at bruge specielle tilsætningsstoffer.

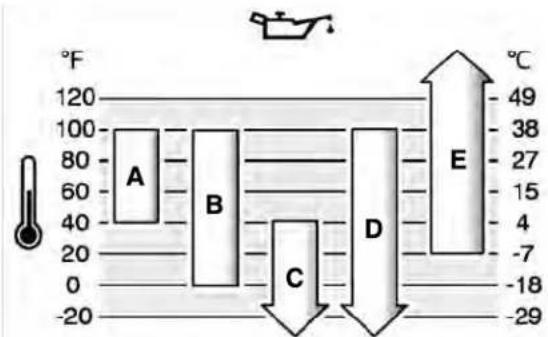

Udendørstemperatuer er afgørende for den passende olieviskositet til motoren. Brug diagrammet til at vælge den bedste viskositet til det forventedeudendørstemperatur-interval.

A	SAE 30 - Under 40 °F (4 °C) vil brugen af SAE 30 gøre det svært at starte.
B	10W-30 - Over 80 °F (27 °C) kan brugen af 10W-30 medføre forhøjet olieforbrug. Kontrollér oliestanden oftere.
C	5W-30
D	Syntetisk 5W-30
E	Vanguard® syntetisk 15W-50

*Under 40 °F (4 °C) vil brugen af SAE 30 gøre det svært at starte.

**Over 80 °F (27 °C) kan brugen af 10W-30 medføre forhøjet olieforbrug.

1. Parkér plæneklipperen på en plan overflade som vist i figur 5.
2. Stop motoren og tag nøglen ud. Sørg for, at oliepåfyldningsområdet er rent.
3. Fjern oliepinden (A, figur 6). Fjern den resterende olie fra oliepinden.
4. Sæt oliepinden tilbage på plads og stram den.
5. Træk oliepinden op igen og kontroller olieniveauet.
6. Kontroller, at oliestanden er ved toppen af FULL-mærket (B) på oliepinden.
7. Hvis oliestanden er FULD, monter og stram oliepinden.
8. Hvis olieniveauet er LAVT, tilføjes der olie i oliepåfyldningsrøret (C).

Bemærk: UNDGÅ at påfylde olie i den hurtige oliepåfyldning (hvis udstyret).

1. Vent et minut og kontrollér oliestanden igen.
2. Sæt oliepinden tilbage på plads og stram den.

Olietryk

Hvis olietrykket er for lavt, vil en trykafbryder (hvis den findes) enten standse motoren eller aktivere en advarselsmekanisme på udstyret. Hvis dette sker, bør du standse motoren og kontrollere olieniveauet med oliepinden.

Hvis olieniveauet er under PÄFYLD-mærket, skal du fylde olie på op til FULD-mærket. Start motoren og kontroller, at olietrykket er korrekt, før du fortsætter med at betjene maskinen.

Hvis olieniveauet er mellem PÅFYLD- og FULDmærkerne, må du ikke starte motoren. Kontakt et autoriseret serviceforhandler for at få rettet olietrykket.

Anbefalet brændstof

Brændstoffet skal overholde følgende krav:

• Ren, frisk blyfri benzin.
• Mindst 87 oktan/87 AKI (91 RON). Skal kunne anvendes i højder; se nedenfor.
• Benzin med op til 10 % ethanol (gasohol) er acceptabelt.

BEMÆRK Der må ikke bruges benzin, der ikke er godkendt, som f.eks. E15 og E85. Der må ikke blandes olie i benzin, og der må ikke foretages ændringer på motoren for at køre med alternative brændstoffer. Brug af brændstoffer, der ikke er godkendt, beskadiger motorens dele og bevirker, at garantien bortfalder.

For at beskytte brændstofsystemet mod dannelse af gummi, kan brændstoffer tilsættes en stabilisator. Se Opbevaring. Brændstoffer varierer. Hvis du oplever start- eller driftsproblemer, så skift brændstofleverandør eller -mærke. Motoren er godkendt til at køre på benzin. Emissionskontrolsystemet for motorer med karburator er EM (motormodifikationer). Emissionskontrolsystemet for motorer med elektronisk brændstofindsprøjtning er ECM (motorstyringsmodul), MPI (flerportsinjektion) og hvis udrustet dermed en O2S (iltsensor).

Højder

Ved højder over 1.524 m (5.000 fod) er en minimum 85 oktan/85 AKI (89 RON) benzin acceptabel.

Til karburatormotorer kræves justering ved anvendelse i store højder for at opretholde driften. Drift uden disse justeringer vil medføre en nedgang i ydelse, en stigning i brændstofforbrug og øget emissioner. Besøg en autoriseret forhandler Briggs & Stratton for at få oplysninger om højde tilpasning. Drift af en motor, der er justeret til store højder, kan ikke anbefales i højder under 762 m (2.500 fod).

For motorer med elektronisk brændstofindsprøjtning (EFI), er det ikke nødvendigt at udføre justering ved anvendelse i store højder.

Påfyld brændstof

ADVARSEL

Benzin og benzindampe er ekstremt brændbare og eksplosive. Du skal være forsigtig, når du omgås brændstof. Manglende overholdelse af dissesikkerhedsforanstaltninger kan forårsage brand eller eksplosion, der kan resultere i alvorlige forbrændninger eller død.

Under påfyldning af brændstof

• Sluk motoren, og lad den køle af i mindst 3 minutter, før benzindækslet fjernes.
• Sluk alle cigaretter, cigarer, piber og andre antændelseskilder.
• Påfyld brændstof udendørs eller i et godt udluftet område.
  • Overfyld ikke brændstoftanken. Fyld ikke over bunden af brændstoftankens hals for at tillade brændstofudvidelse.
• Hold benzin væk fra gnister, åben ild, tændflammer, varme eller andre antændelseskilder.
• Kontroller hyppigt brændstofledninger, tank, dæksel og beslag for revner eller utætheder. Udskift efter behov.
• Hvis brændstof spildes, vent indtil det fordamper, før du starter motoren, og undgå at skabe nogen kilde til antændelse.

• Brug kun en godkendt brændstofbeholder.

• Fjern snavs fra brændstofdækslet.

• Fjern brændstofdækslet (A, figur 7).
• Fyld tanken (B) op med brændstof. FYLD IKKE op over bunden af brændstoftankens hals (C).
• Sæt dækslet tilbage på plads.

Start motoren

ADVARSEL

Benzin og benzindampe er ekstremt brændbare og eksplosive.

Brand eller eksplosion kan forårsage alvorlige forbrændinger eller dødsfald.

Når du starter motoren:

• Sørg for, at tændrør, lydpotte, brændstofdæksel og luftfilter (hvis monteret) er monteret korrekt.
• Prøv ikke at starte motoren med tændrøret fjernet.
• Hvis motoren er druknet, så sæt chokeren (hvis udstyret) på ÅBEN/K∅R-position, bevæg speederen (hvis udstyret) over på HURTIG-position, og bliv ved med at forsøge at starte motoren, indtil den starter.

ADVARSEL

Motorer kan udsende kulilte, en lugtfri, farvefri, dødbringende luftart.

Indånding af kulilte kan forårsage kvalme, besvimelse eller dødsfald.

Brand eller eksplosion kan forårsage alvorlige forbrændinger eller dødsfald.

• Start og brug motoren udendørs.

• Start eller kør ikke motoren i et lukket område, selv hvis døre og vinduer er åbne.

• Kontroller olieniveauet. Se Kontrollér og påfyld motorolie.

• Sørg for, at køretøjets styring er koblet fra.

• Sæt dig i sædet, og løft OP i sædets justeringshåndtag for at fastlåse sædets position.

• Træk op i parkeringsbremsen (I, figur 8). Træd på bremsepedalen, træk OP i parkeringsbremsen, og giv slip på bremsepedalen.

• Tryk på kraftudtagskontakten (PTO) (E) for at frakoble den.

• Flyt gasregulerings-/chokerhåndtaget (J) hen på CHOKER-positionen.

Bemærk: En varm motor behøver ikke choker.

Bemærk: Visse motorer er udstyret med en separat choker.

Bemærk: Visse motorer er udstyrede med en ReadyStart®-funktion og har ikke en choker.

1. Indsæt nøglen i tændingen (C), og drej den hen på START-positionen. Til modeller med elstartkontakt skal du trykke på knappen to gange, og holde den nede, indtil motoren starter.

2. Efter motoren starter, flyt gasreguleringen til halv hastighed. Sørg for, at motoren er TÆNDT i mindst 30 sekunder. Dette vil varme motoren.

3. Flyt gasreguleringshändtaget hen på HURTIG positionen.

Bemærk: I nødstilfælde, drej tændingskontakten til OFF-positionen. Dette STOPPER motoren. Se Stop motoren.

Bemærk: Hvis motoren ikke starter efter 2 eller 3 gentagne forsøg, skal du kontakte en autoriseret serviceforhandler.

Stop motoren

Benzin og benzindampe er ekstremt brændbare og eksplosive. Brand eller eksplosion kan forårsage alvorlige forbrændinger eller dødsfald.

- Brug ikke chokeren til at stoppe motoren.

1. Udløs gasreguleringspedalerne (O, figur 9).
2. Slå kraftudtagskontakten (PTO) (E) fra. Vent, indtil alle bevægelige dele standser.

3. Flyt gasreguleringen (J) til LANGSOM-positionen.

4. Drej tændingskontakten (C) til OFF-positionen. Tag nøglen ud af tændingen.

5. Træk op i parkeringsbremsen (I). Træd på bremsepedalen (U), træk OP i parkeringsbremsen, og giv slip på bremsepedalen.

I nødstilfælde, drej tændingskontakten til OFF-positionen. Dette STOPPER motoren.

Betjening af traktor

1. Sæt dig i sædet, og indstil sædet således, at du ubesværet kan nå alle betjeningsanordningerne. Se funktioner og betjeningsanordninger.
2. Træk parkeringsbremsen:

B. Træk OP i parkeringsbremsen.

C. Slip bremsepedalen.

1. Frakobl kraftudtaget (PTO).
2. Start motoren. Se Start motoren.
3. Slå parkeringsbremsen fra:

1. Tryk NED på fartkontrolpedalen for at køre fremad. Slip pedalen for at STOPPE.

Bemærk: Desto mere pedalen trykkes ned, desto hurtigere vil traktoren køre.

1. Stop traktoren:

A. Slip fartkontrolpedalerne.
B. Træk parkeringsbremsen.
C. STOP motoren. Se Stop motoren.

Fartpilot

1. Tryk NED på gasreguleringspedalen (O, figur 3). Se Funktioner og betjeningsanordninger.
2. Træk OP i fartpiloten, när den ønskede hastighed opnås. Fartpiloten fastlåses i én af de fem låsepositioner.
3. Tryk NED på bremsepedalen (U, figur 3) eller på gasreguleringspedalen for at frigøre fartpiloten. Se Funktioner og betjeningsanordninger.

Græsslåning

FARE

Denne maskine er i stand til at amputere hænder og fødder samt kaste genstande. Manglende overholdelse af sikkerhedsforanstaltningerne kan resultere i alvorlig personskade eller død.

• Brug kun maskinen i dagslys eller godt kunstlys.
• Undgå huller, riller, bump, sten eller andre skjulte farer. Ujævnt terræn kan vælte maskinen eller forårsage, at føreren mister balance eller fodfæste.
• Ret aldrig udkastet materiale mod andre. Undgå at udkaste materiale mod en væg eller forhindring, da materiale kan blive kastet tilbage mod føreren.
• Stop kniven(e), när du kører over grus.

• Lad aldrig maskinen være uden opsyn, mens den kører. Parkér altid på jævn jord, slå monteringen fra, slå parkeringsbremsen til, stop motoren og fjern startindlægget eller nøglen.

• Træk op i parkeringsbremsen (I, figur 3).

• Sørg for, at PTO-kontakten (E) er frakoblet.
• Start motoren. Se Start motoren.
• Flyt gasreguleringshåndtaget (J) hen på HURTIG-positionen.
• Tilkobl PTO'en for at aktivere plæneklipperens skær.
• Indstil klippeaggregatets klippehøjde til den ønskede indstilling ved hjælp af klippehøjdekontakten (R). Se Justering af plæneklipperens klippehøjde.
• Frakobl parkeringsbremsen og begynd at slå græs.
• Frakobl kraftudtaget (PTO).
• STOP motoren. Se Stop motoren.

ADVARSEL

Motoren STOPPER, hvis den baglæns gasreguleringspedal trykkes ned, mens PTO er slået TIL, uden at RMO er blevet aktiveret. Frakobl altid kraftudtagets (PTO) FRA-position før drift af traktoren. Pludselig tab af herredømmet kan forårsage en farlig situation.

CentreCut™-klippeaggregater

Til visse modeller medfølger der et CentreCut™-klippeaggregat, som kan konfigureres til betjening med sideudkast eller bagudkast.

For at skifte mellem klippeaggregatets tilgængelige konfigurationer skal du henvende dig til din forhandler.

ADVARSEL

Et komplet konfigurationskit skal installeres korrekt på CentreCut™-klippeaggregatet før betjening. Betjen ikke apparatet uden at have et komplet konfigurerings-kit installeret til fulde. Henvend dig til din forhandler.

Juster plæneklipperens klippehøjde

Klippeaggregatets håndtag (Q, figur 3) sænker klippeaggregatet til skæreposition eller hæver klippeaggregatet til transportposition.

1. Sænk aggregatet:

A. Træk lidt tilbage i plæneklipperens justeringshåndtag.
B. Skub plæneklipperens håndtag til venstre.
C. Tryk NED på plæneklipperens justeringshåndtag.

1. For at løfte aggregatet:

A. Træk OP i plæneklipperens håndtag.
B. Fastlås det i hakket til højre.

Bemærk: Slå IKKE græs, när klippeaggregatet er i transportposition.

Bemærk: Klippehøjdekontakten (R, figur 3) regulerer plæneklipperens afklipningshøjde. Den justerer skærehøjden mellem 1,5 - 3,5 tommer (2,5 - 8,89 cm). Se Specifikationer.

Vælg baglæns plæneklipning (RMO)

Baglæns kørsel kan være farligt for omkringstående. Der kan ske alvorlige ulykker, hvis føreren ikke er opmærksom på børns tilstedeværelse. Børn tiltrækkes ofte af maskinen og aktiviteterne i forbindelse med græsslåning. Gå aldrig ud fra, at børn vil blive, hvor du så dem sidst.

• Hold børn væk fra betjeningsområdet og under opsyn af en anden ansvarlig voksen.
• Tag aldrig passagerer med, specielt ikke børn, heller ikke selvom skærene er slået fra. Børn kan falde af og blive alvorligt kvæstet eller være i vejen for sikker brug af maskinen. Børn, som før har fået en køretur, kan pludselig dukke op på græsslåningsområdet for at få en tur mere og blive kørt ned eller bakket ned af maskinen.
• Slå ikke græs i bakgear, medmindre det er ubetinget nødvendigt. Kig ned og bagud, inden du begynder at køre baglæns.
• Hvis maskinen slår baglæns uden at Vælg baglæns plæneklipning er aktiveret, gå til en autoriseret forhandler øjeblikkeligt.

1. Aktiver kraftudtaget (PTO) (E, figur 3).
2. Drej nøglen (B) til Valg af baglæns plæneklipning (RMO) til TÆNDT-positionen.
3. L.E.D. lyset tændes.
4. Føreren slår græs baglæns.

Bemærk: Fjern nøglen for at begrænse adgangen til RMO-funktionen.

Vedligeholdelse

Utilsigtede gnister kan resultere i brand eller elektrisk stød. Utilsigtet start kan resultere i indvikling, traumatisk amputation eller lemlæstelse.

• Afkobl tændrørsledningen. Hold den på afstand af tændrøret.
• For motorer udstyret med el-starter skal du frakoble batteriet ved den negative (-) terminal.
• Brug KUN passende værktøj.
• UNDLAD at manipulere regulatorfjederen, forbindelser eller andre dele, for at øge motorens hastighed.
• Reservedelene skal have samme udformning, og de skal placeres på præcist samme måde som de originale dele. Andre reservedele vil ikke give den samme ydelsesgrad, kan ødelægge maskinen og resultere i personskade.
• Slå ALDRIG på svinghjulet med en hammer eller hård genstand, da dette kan få svinghjulet til at splintres under drift.

Vedligeholdelsesskema

PLÆNEKLIPPER OG KLIPPEAGGREGAT

For hver otte timer eller dagligt

Kontroller sikkerhedslåsesystemet.

Fjern uønsket materiale fra plæneklipperen, klippeaggregatet og motorrummet.

For hver 25 timer eller årligt*

Kontroller dæktrykket.

Afprøv klipperknivenes bremsetid.

Kontroller, om der er løs hardware på plæneklipperen og klippeaggregatet.

For hver 50 timer eller årligt*

Rengør batteriet og kablerne.

Kontroller bremserne på plæneklipperen.

Se en autoriseret Briggs & Stratton-forhandler årligt

Smør plæneklipperen og klippeaggregatet.

Kontroller plæneklipperens skær**

*Hvad der end måtte komme først. **Kontrollér skærene oftere i tilfælde af meget sandet jord eller høje forekomster af støv.

MOTOR

Første fem timer

Skift motorolien.

For hver otte timer eller dagligt

Kontroller oliestanden i motoren.

For hver 25 timer eller årligt*

Rengør luftfilteret og forfilteret.**

For hver 50 timer eller årligt*

Skift motorolien.

Udskift oliefilteret.

MOTOR

Årligt

Udskift luftfilteret.

Udskift forfilteret.

Besøg en forhandler én gang om året for at

Kontroller lyddæmperen og gnistfangeren.

Udskift tændrørene.

Udskift brændstofffilteret.

Rengør luftkølesystemet.

*Hvad der end måtte komme først.

**Hyppigere rengøring er nødvendig i støvede omgivelser, eller hvis der er urenheder i luften.

Kontroller dæktrykket

Sørg for, at dæktrykket er 12-14 psi (0,82-0,96 bar) for korrekt træk og optimal klippeydelse. Se, hvordan man kontrollere dæktryk i afsnittet vedligeholdelsesskema. Se også afsnittet om dæktryk i specifikationsafsnittet.

Bemærk: Der kan være en forskel i dæktrykket i forhold til det "maksimale dæktryk", der vises på siden af dækkene.

Vedligeholdelse af batteri

Når du fjerner eller monterer batterikablerne, skal du tage det NEGATIVE (sorte) kabel af F∅RST og sætte det på igen SIDST. Hvis du ikke gør det i denne rækkefølge, kan den positive terminal kortsluttes til chassiset af et stykke værktøj.

Bemærk: Fjern eller tilslut IKKE batterikablet, mens motoren er TÆNDT.

1. STOP motoren. Tag nøglen ud af tændingen.
2. Afbryd de NEGATIVE (-) batterikabler (A, figur 10) fra batteriet først.
3. Afbryd de POSITIVE (+) batterikabler (B) fra batteriet sidst.
4. Rengør batteriets overflade med bagepulver og vand.
5. Rens batteriterminalerne og kabelenderne med en stålbørste og rensemiddel til batteriklemmet.
6. Smør batteriterminalerne med vaseline eller ikke-ledende smørefedt.
7. Installer batteriet.
8. Forbind de POSITIVE (+) batterikabler til batteriet først.
9. Forbind de NEGATIVE (-) batterikabler til batteriet sidst.

Oplad batteriet

ADVARSEL

Hold åben ild og gnister væk fra batteriet. Gasser fra batteriet er meget eksplosive.

Hvis batteriet er afladet eller for svagt til at starte motoren, kan det være på grund af en fejl i ladesystemet eller en anden elektrisk komponent. Hvis der er tvivl om årsagen til problemet, skal du henvende dig til en autoriseret serviceforhandler. For at udskifte batteriet, se Rengøring af batteri og kabler.

Afprøv klipperknivenes standsningstid

ADVARSEL

Hvis skærene ikke STOPPER efter 5 sekunder eller mindre, skal koblingen justeres. UNDLAD at betjene maskinen, indtil en autoriseret Briggs & Stratton serviceforhandler har udført justeringen.

Når kraftudtaget (PTO) er SLUKKET, skal plæneklipperens skær og plæneklipperens drivrem STOPPE inden for 5 sekunder eller mindre. Hvis plæneklipperen ikke STOPPER inden for 5 sekunder, skal du kontakte en autoriseret Briggs & Stratton-serviceforhandler for reparationer.

Skift motorolien

1. Anbring plæneklipperen på en plan overflade (A, figur 11).
2. Stop motoren, og tag startindlægget eller nøglen (B) ud.
3. Rengør oliepåfyldnings- og filterområderne.
4. Fjern oliepinden (C).
5. Frakobl oliedrænets slange (A, figur 12)
6. Fjern omhyggeligt låget (B) og sænk slangen ned i en godkendt beholder (C).
7. Efter olien er udtømt, genplaceres låget og strammes, og slangen monteres på siden af motoren.
8. Fjern og kassér oliefilteret (B, figur 13).
9. Smør pakningen på oliefilteret (A) med ren olie.
10. Monter oliefilteret med håndkraft, indtil pakningen får kontakt med oliefiltermellemstykket (C). Drej derefter oliefilteret 1/2 til 3/4 omgange.
11. Tilføj olie. Se afsnittet Kontroller og påfyld motorolie.

Start eller kør ALDRIG motoren uden et luftfilter, eller hvis luftfilteret er afmonteret, da dette udgør en brandfare.

BEMÆRK UNDLAD at bruge komprimeret luft eller opløsningsmidler til at rengøre luftfilteret. Komprimeret luft kan beskadige filteret, og opløsningsmidler vil opløse filteret.

1. Løsn fastgørelseselementerne (A, figur 14), og fjern dækslet (B).

2. Fjern luftfilterenheden (C) og skil den ad.

3. Fjern uønsket materiale eller rester, der kan trænge ind i karburatoren (D).

4. Afmonter forfilteret fra luftfiltret.
5. For at løsne urenheder bankes luftfilteret forsigtigt mod en hård overflade. Udskift luftfilteret, hvis det er meget snavset.
6. Læg forfilteret i blød i vand med opvaskemiddel. Lad det lufttørre helt. Smør IKKE forfilteret.
7. Monter det tørre forfilter på luftfiltret.
8. Monter luftfiltersamlingen.
9. Monter dækslet og stram fastgørelsesanordningerne.

Manuel betjening af traktoren

1. Afbryd kraftudtaget (PTO) (E, figur 3).
2. STOP motoren. Se Stop motoren.
3. Træk i transmissionens udløserstang (S, figur 15). Skub derefter håndtaget ned for at låse det på plads.
4. Plæneklipperen kan skubbes manuelt.

ADVARSEL

Bugsering af maskinen vil beskadige kraftoverføringerne. Brug ikke et andet køretøj til at skubbe eller trække denne maskine. Transmissionens udløserstang må ikke aktiveres, så længe motoren er TÆNDT.

Kontrollér tændrørene

ADVARSEL

Utilsigtede gnister kan resultere i brand ellerelektrisk stød.

Utilsigtet start kan resultere i indvikling, traumatisk amputation eller lemlæstelse.

Når du tester for gnister:

• Brug en godkendt tændrørstester.
• Test IKKE for gnister med tændrøret fjernet.

BEMÆRK Tændrør har forskellige varmeintervaller. Det er vigtigt at anvende det rigtige tændrør, ellers kan det resultere i beskadigelse på motoren. Udskift tændrøret med et af samme type eller tilsvarende.

Rengør tændrørene

Rengør tænderørene med en stålbørste og en robust kniv. Du må IKKE bruge skuremidler.

Kontroller tændrørets luftspalte

Brug en tændrørsmåler (A, figur 16) til at kontrollere mellemrummet mellem de to elektroder. Hvis afstanden er forkert, vil måleren berøre elektroderne, når du fører den igennem mellemrummet.

For at justere tændrørets luftspalte skal du bruge en tændrørsmåler og forsigtigt bøje den buede elektrode.

Sørg for, at du ikke berører den midterste elektrode eller porcelænet.

Monter tændrørene

Stram tændrøret med fingrene, og stram derefter med en skruenøgle som vist i figur 17.

• 180 in-lbs (20 Nm), ELLER
- 1/2 omdrejning når du geninstallerer det originale tændrør, ELLER
- 1/4 drejning når du installerer et nyt tændrør.

Bugsering af udstyr

1. Før du bugsere enheden, skal du sørge for, at koblingsstangen er beregnet til bugsering.
2. Du må ikke koble påhængsudstyr til andet end tilkoblingspunktet.
3. Ved brug af påhængsudstyr og bugsering på hældninger skal du sørge for at følge anbefalingerne for vægtbegrænsning korrekt.
4. Bruttovægt (trailer og last) på 400 pund (181,4 kg).
5. Maksimalt 20 pund (9,1 kg) en fod oppe eller nede advognstangen.
6. Gå fra en 10° grænse til en 5° grænse på skråninger.
7. TILLAD IKKE at børn eller andre på eller i det påhængte udstyr.
8. På skråninger kan vægten af påhængsudstyret medføre, at maskinen mister grebet og føreren mister herredømmet.
9. LAD IKKE maskinen løbe i frigear ned ad bakke.

Rengør klippeaggregatet (hvis monteret)

Bemærk: Brug bortskylningsporten (C, figur 18) til at rengøre bunden af klippeaggregatet.

1. Parkér plæneklipperen på en plan overflade.
2. Monter snapkoblingen (A, figur 18) på haveslangen (B), og tilslut bortskylningsporten (C) til klippeaggregatet.
3. TÆND for vandet.
4. Start motoren. Se Start motoren.
5. Sæt klippehøjden til den højeste position. Se Juster plæneklipperens klippehøjde.

6. Aktiver kraftudtaget (PTO) for at aktivere plæneklipperens knive. Rotationen af knivene og vandet vil rense bunden af klippeaggregatet.

7. Frakobl kraftudtaget (PTO).

8. Stop motoren. Se Stop motoren.

9. Sluk for vandet.

10. Fjern haveslangen, og afbryd hurtigt bortskylningsporten (C).

Opbevaring

ADVARSEL

Opbevar aldrig maskinen (med brændstof) i en indelukket og dårligt ventileret bygning. Brændstofdampe kan bevæge sig til en antændelseskilde (såsom et fyr, vandvarmer osv.) og forårsage en eksplosion.

- Opbevares på afstand af fyr, ovne, vandvarmere eller andet udstyr, som kan have en tændflamme eller anden antændelseskilde, da de kan antænde benzindampe.

Udstyr

Slå kraftudtagskontakten (PTO) FRA og træk parkeringsbremsen an. Fjern startindlægget. Lad maskinen afkøle.

Batteriets levetid bliver forlænget, hvis du tager batteriet ud. Sørg for, at batteriet opbevares et køligt og tørt sted, og hold det fuldt opladet. Hvis batteriet forbliver i maskinen, skal det negative kabel afkobles.

Brændstofsystem

Brændstof kan blive forældet, når det opbevares i en opbevaringsbeholder i over 30 dage. Hver gang du fylder beholderen med brændstof, skal du tilføje brændstofstabilisator til brændstoffet i overensstemmelse med producentens instruktioner. Det holder brændstoffet frisk og formindsker antallet af brændstofrelaterede problemer eller forurening i brændstofsystemet.

Det er ikke nødvendigt af tømme motoren for brændstof, når brændstofstabilisatoren tilføjes i henhold til instruktionerne. TÆND motoren i to minutter før opbevaring for at føre brændstoffet og stabilisatoren gennem brændstofsystemet.

Før du starter maskinen efter opbevaring:

• Kontrollér alle væskeniveauer. Kontrollér alle vedligeholdelsesdetaljer.
• Udfør alle de anbefalede kontroller og procedurer beskrevet i denne manual.
• Sørg for, at motoren er varm, før du bruger den.

Fejlfinding

Fejlfinding for plæneklipperen

PROBLEM SE EFTER AFHJÆLPNING
Motoren vil ikke dreje eller starte.	Bremsepedalen er ikke trykket ned. Tryk helt ned på bremsepedalen.
	Brændstoftanken er tom. Hvis motoren er varm, så	lad den køle ned, og derefter kan der påfyldes brændstof igen.
	kraftudtagskontakten (PTO) er i TÆND-positionen.	Drej kraftudtagskontakten/PTO hen på FRA-positionen.
	Cruisekontrol er aktiveret. Sæt fartpilothåndtaget hen på FRIGEAR/OFF-positionen.
	Motoren er druknet. Deaktiver chokeren.
	Batteriterminalerne er snavsede. Se afsnittet Rengør batteriet og kablerne.
	Batteriet er afladt eller fladt. Oplad eller udskift batteriet.
	Løse eller afbrudte forbindelser. Undersøg manuelt ledningerne. Hvis ledninger er flossede eller ødelagte, så besøg en autoriseret forhandler.
Motoren er svær at starte eller kører ujævnt. Brændstofblandingen er for fed. Rens luftfilteret.
	Lavt olieniveau. Kontrollér og påfyld olie efter behov. Motoren banker.
	Forkert oliekvalitet. Se afsnittet Kontroller og påfyld motorolie.
For højt olieforbrug.	Motoren er for varm. Kontroller motorkøleribber, blæserskærm og luftfilter (hvis udstyret).
	Forkert oliekvalitet.	Se afsnittet Kontroller og påfyld motorolie.
	For meget olie i krumtaphuset.	Aftap overskydende olie.
Motorudstødningen er sort.	Luftfilteret er snavset.	Se afsnittet Montering af luftfilteret.
	Chokeren er lukket.	Åben chokeren.
Motoren kører, men plæneklipper vil ikke køre.	Hastighedspedalerne er ikke skubbet ned.	Skub hastighedspedalerne ned.
	Transmissionens udløserstang er i SKUB-positionen.	Flyt transmissionens udløserstang hen til K∅R-positionen.
	Parkeringsbremsen er trukket.	Slå håndbremsen fra.
Plæneklipperen styrer eller manøvrerer dårligt.	Forkert dæktryk.	Se kontroller dæktryk afsnittet.

Bemærk: Hvis du har andre problemer, bedes du kontakte et autoriseret serviceforhandler.

Fejlfinding af plæneklipperen

PROBLEM SE EFTER AFHJÆLPNING
Plæneklipperen klipper uensartet.	Dækkene er ikke pumpet korrekt op.	Se afsnittet Kontroller dæktryk.
Græsklipningen ser ujævn ud.	Den indstillede motorhastighed er for langsom.	Sæt den på FULD gas.
	Den indstillede kørselshastighed er for hurtig.	Sæt farten ned.
Motoren går nemt i stå med klipperen tilkoblet.	Den indstillede motorhastighed er for langsom.	Sæt den på FULD gas.
	Den indstillede kørselshastighed er for hurtig.	Sæt farten ned.
	Beskidt eller tilstoppet luftrenser. Se afsnittet Montering af luftfilteret.
	Klippehøjden er indstillet for lavt. Klip højt græs med maksimal klippehøjde i første omgang.
	Motoren kører ikke ved driftstemperatur.	START motoren, og lad den varme op i flere minutter.
Motoren starter, og plæneklipperen kører, men den skærer ikke.	Kraftudtaget (PTO) er frakoblet.	Aktiver kraftudtaget (PTO).

Bemærk: Hvis du har andre problemer, bedes du kontakte et autoriseret serviceforhandler.

Specifikationer

Specifikationsoversigt

Element 2691481, 2691487,2691683, 2692020, 2692023		2691714
Motor EXi SeriesTM Briggs & Stratton EXi SeriesTM	Briggs & Stratton
Forskydning 656 ccm 656 ccm
Elektrisk system 9-Amp 9-Amp
Batteri 12 V - 195 CCA / 230 CCA 12 V - 195 CCA / 230 CCA
Oliekapacitet 64 oz (1,9 l) 64 oz (1,9 l)
Tændrørgab 0,030 tommer (0,76 mm) 0,030 tommer (0,76 mm)
Tilspændingsmoment for tændrør 180 tommer-pund (20 Nm) 180 tommer-pund (20 Nm)
Brændstoftankens kapacitet 13,2 l	11 l
Gearkasse
Fabrikat og type	Tuff Torq®K46	Tuff Torq®K46
Chassis
Størrelse på forhjul	15 x 6-6	15 x 6-6
Dæktryk på forhjul	0,82 - 0,92 bar (12 - 14 psi)	0,82 - 0,92 bar (12 - 14 psi)
Dækstørrelse på baghjul	20 x 8-8	20 x 8-8
Baghjulets dæktryk	0,68 bar (10 psi)	0,68 bar (10 psi)
Produkt	2691700, 2691701, 2691715	2691702, 2691685, 2691703
Motor EXi SeriesTM Briggs & Stratton PXi SeriesTM	Briggs & Stratton
Forskydning 656 ccm 725 ccm
Elektrisk system 9-Amp 9-Amp
Batteri 12 V - 195 CCA / 230 CCA 12 V - 230 CCA
Oliekapacitet 64 oz (1,9 l) 64 oz (1,9 l)
Tændrørgab 0,030 tommer (0,76 mm) 0,030 tommer (0,76 mm)
Tilspændingsmoment for tændrør 180 tommer-pound (20 Nm) 180 tommer-pound (20 Nm)
Brændstoftankens kapacitet 11 l	11 l
Gearkasse
Fabrikat og type	Tuff Torq®K46	Tuff Torq®K46
Chassis
Størrelse på forhjul	15 x 6-6	15 x 6-6
Dæktryk på forhjul	0,82 - 0,92 bar(12 - 14 psi)	0,82 - 0,92 bar (12 - 14 psi)
Dækstørrelse på baghjul	22 x 10-8	22 x 9,5-12
Baghjulets dæktryk	0,68 bar (10 psi)	0,68 bar (10 psi)
Produkt	2691926, 2691928	2691927, 2691929
Motor EXi SeriesTM Briggs & Stratton PXi SeriesTM	Briggs & Stratton
Forskydning 656 ccm 725 ccm
Elektrisk system 9-Amp 9-Amp
Batteri 12 V - 195 CCA / 230 CCA 12 V - 230 CCA		0,82 - 0,92 bar (12 - 14 psi)
Oliekapacitet 64 oz (1,9 l) 64 oz (1,9 l)
Tændrørgab 0,030 tommer (0,76 mm) 0,030 tommer (0,76 mm)
Tilspændingsmoment for tændrør 180 tommer-pound (20 Nm) 0,82 - 0,92 bar (12 - 14 psi)
Brændstoftankens kapacitet 15 l	15 l
Gearkasse
Fabrikat og type	Tuff Torq®K46	Tuff Torq®K46
Chassis
Størrelse på forhjul	15 x 6-6	15 x 6-6
Dæktryk på forhjul	0,82 - 0,92 bar (12 -14 psi)	0,82 - 0,92 bar (12 - 14 psi)

Nominel belastning: Nettobelastningen for separate benzinmotormodeller er mærket i henhold til SAE (sammenslutningen af bilingeniører) -kode J1940, procedure til klassificering af lav motorkraft og drejningsmoment, og den er klassificeret i henhold til SAE J1995. Drejningsmomentværdier er målt ved 2.600 o/min. for motorer med "rpm" angivet på mærkaten og 3.060 o/min. for alle andre; hestekræftværdier er angivet ved 3.600 o/min. Bruttoeffektkurverne kan ses på www.BRIGGSandSTRATTON.COM. Nettokraftværdier bliver målt med udstødnings- og luftfilter monteret, hvorimod bruttokraftværdier bliver målt uden disse anordninger. Faktisk bruttomotoreffekt vil være højere end nettomotoreffekt og er bl.a. påvirket af lokale driftsforhold og variationer fra motor til motor. På grund af det store udvalg af ekstraudstyr, der kan benyttes sammen med motorer, yder benzinmotoren måske ikke den forventede bruttoeffekt, når den anvendes med et bestemt stykke ekstraudstyr. Forskellen skyldes mange forskellige faktorer, herunder eksempelvis de forskellige motordele (luftfilter, udstødning, opladning, kølesystem, karburator, brændstofpumpe osv.), anvendelsesbegrænsninger, omgivelsernes driftsforhold (temperatur, fugtighed, højde) samt motor-til-motor-variation. På grund af fabrikations- og kapacitetsbegrænsninger kan Briggs & Stratton erstatte en motor med højere effekt for denne motor.

Inhaltsverzeichnis:

Vit hvordan du stanser enheten og løser ut kontrollene raskt.

FORSIKTIG indikerer en fare som, dersom den ikke ås, vil føre til en mindre eller moderat skade.

Motorer avgir karbonmonoksid, en luktfri, fargeløs og giftig gass. Hvis du ånder inn karbonmonoksid, kan de føre til kvalme, besvimelse eller død.

Hvis maskinen ikke består en sikkerhetstest, må du ikke bruke maskinen. Kontakt en autorisert forhandler.

Test 1 — Motoren vil IKKE veive i gang hvis:

• Kraftuttaket (PTO)-bryteren er PÅ, ELLER
• Bremsepedalen ikke er HELT trykket ned (parkeringsbremse i OFF)

Drivstoff og drivstoffdamper er ekstremt lett antennelige og eksplosive.

Hvis du ånder inn karbonmonoksid kan det føre til kvalme, besvimelse eller død.

Merk: En varm motor krever som regel ikke choke.

A. Trekk lett på løftespaken til klipperen.
B. Før klipperens løftehåndtak til venstre.
C. Skyv løftespaken til klipperen NED.

1. Løfte dekket:

Merk: IKKE fjern eller koble fra batterikablene när motoren er PÅ.
