BRUGSANVISNING MRD210 MURRAY

Produkter omfattet af denne manual.... 22

Generel information....22

Kontaktoplysninger for europæisk kontor....22

Europæiske Union (EU) Trin V (5): Kuldioxid-værdier (CO2)....22

Guide til identifikation af skråninger.... 22

Sikkerhedssymboler og signalord 22

Sikkerhedssymboler og deres betydninger.... 23

Sikkerhedsmeddelelser.... 24

Sikkerhedsmærkater....24

Batteriets sikkerhedsmærkat.... 25

Funktioner og betjeningsanordninger.... 25

Afprøvning af sikkerhedslåsesystem....28

Motor....28

Betjening af traktor.... 30

Vedligeholdelse....32

Vedligeholdelsesskema.... 32

Kontrollér tændrørene.... 33

Manuel betjening af traktoren....34

Bugsering af udstyr.... 34

Rengør klippeaggregatet (hvis monteret)....34

Opbevaring.... 34

Fejlfinding.... 35

Fejlfinding for plæneklipperen.... 35

Fejlfinding af plæneklipperen.... 35

Specifikationer....36

Specifikationsoversigt.... 36

Produkter omfattet af denne manual

De følgende produkter er omfattede af denne manual:

2691686-00, 2691686-01, 2691687-00, 2691687-01, 2691688-00, 2691688-01, 2691704-00, 2691704-01, 2691705-00, 2691705-01, 2691706-00, 2691706-01, 2691716-00, 2691717-00.

Generel information

For yderligere information henvises til Kundekontaktvejledningen, som følger med enheden.

Illustrationerne i dette dokument er repræsentative. Din enhed kan se anderledes ud end de viste billeder. VENSTRE og H∅JRE er set fra førersædet.

Brugen af Vigtigt og Bemærk i teksten indikerer afklaringer, undtagelser eller alternativer til de givne procedurer.

Alle sprogoversættelser af dette dokument er udført med udgangspunkt i den oprindelige engelske kildefil.

Al emballage, brugt olie og batterier skal bortskaffes med henblik på genbrug i henhold til de gældende regeringsbestemmelser.

Kontaktoplysninger for europæisk kontor

For spørgsmål vedrørende europæiske emissioner bedes du kontakte vores europæiske kontor på:

Max-Born-Straße 2, 68519 Viernheim, Tyskland.

Europæiske Union (EU) Trin V (5): Kuldioxid-værdier (CO₂)

Kuldioxid-værdierne for Briggs & Stratton® EU-typegodkendelsescertifikat-motorer kan findes ved at indtaste CO2 i søgevinduet på BriggsandStratton.com.

Dette produkt overholder alle relevante forordninger og direktiver. Der henvises til det produktspecifikke overensstemmelseserklæringsblad (DOC), der er en del af de instruktioner, der følger med enheden.

Førersikkerhed

Opbevar denne vejledning til senere brug. Denne vejledning indeholder sikkerhedsoplysninger for at gøre dig opmærksom på de farer og risici, der er forbundet med produktet, og hvordan man undgår dem. Den indeholder også vigtige instruktioner, der skal følges ifm. den første indstilling, betjening og vedligeholdelse af produktet.

Dette produkt er udelukkende konstrueret og beregnet til slåning af velholdt græs. Det er ikke beregnet til noget andet formål.

Det er vigtigt, at du læser og forstår disse instruktioner, før du forsøger at starte eller betjene dette udstyr.

Sørg for, at du er helt fortrolig med betjeningsanordningerne og korrekt brug af produktet.

Lær, hvordan du hurtigt stopper enheden og afbryder kontrolanordningerne.

Guide til identifikation af skråninger

Sådan måles hældningen af en græsplæne med en smartphone eller et vinkelmåleværktøj:

ADVARSEL

Må ikke betjenes på skråninger, som er mere end 10° grader.

1. Brug en genstand med en lige kant på mindst 2 fod (A, figur 1). Et stykke tømmer på 2 x 4 eller et lige stykke metal er velegnede til dette.
2. Vinkelmåleværktøj.

a. Brug din smartphone: Mange smartphones (B, figur 1) har et inklinometer (til vinkelmåling) i deres kompasapp. Ellers søg i App Store efter en inklinometer-app.
b. Brug vinkelmåleværktøj: Vinkelmåleværktøj (C og D, figur 1) fås i de fleste byggemarkeder eller online (kaldes også inklinometer, krængningsmåler, hældningsmåler eller vinkelmåler). Drejeskivetype (C) eller digital type (D) fungerer, det gør andre ikke nødvendigvis. Læs og overhold brugervejledningen, der følger med vinkelfinderværktøjet.

1. Placér den 2 fod lange lige kant langs den stejleste del af græsplænen. Læg pladen, så den ligger lige op og ned ad skråningen.
2. Læg smartphonen eller vinkelmåleværktøjet på den lige kant og aflæs vinklen igrader. Dette er din græsplænes hældning.

Bemærk: Der medfølger en trykt vejledning til identifikation af hældning i de tryksager, der er vedlagt produktet, og den kan ligeledes hentes på producentens hjemmeside.

Sikkerhedssymboler og signalord

Sikkerhedssymbolet identificerer sikkerhedsoplysninger om farer, der kan medføre personskader. Et signalord (FARE, ADVARSEL eller FORSIGTIG) bliver brugt sammen med alarmsymbolet for at illustrere sandsynligheden for og den mulige grad af personskade. Desuden kan et faresymbol bruges til at illustrere faretypen.

RE indikerer en fare, som, hvis den ikke

undgås, vil forårsage dødsfald eller alvorlig personskade.

VARSEL angiver en farlig situation,

som kan medføre dødsfald eller alvorlig personskade, hvis den ikke undgås.

RSIGTIG angiver en farlig situation,

som kan medføre alvorlig eller moderat personskade, hvis den ikke undgås.

BEMÆRK angiver oplysninger, der anses som vigtige, men som ikke vedrører farer.

Sikkerhedssymboler og deres betydninger

Symbol	Betydning
	Sikkerhedsinformation om farer, som kan resultere i personskade.
	Læs og forstå brugervejledningen, før brug af eller servicering af enheden.
	Fjern nøglen og læs brugervejledningen, før du servicerer enheden.
	Stop
	Brandfare
	Eksplosionsfare
Fare for stød
	Fare for giftige dampe

Symbol	Betydning
	Bevægelige dele
	Brug sikkerhedsbriller.
	Farligt kemikalie
	Fare ved varm overflade
	Fare for amputation af lemmer
	Fare for slyngede genstande
	Hold sikkerhedsafstand
	Hold børn væk
10^ Max. 10^ Max.	Fare for rulning
	Fare for amputation af lemmer

Sikkerhedsmeddelelser

ADVARSEL

Du skal læse, forstå og følge alle instruktioner og advarsler i producentens manual og på maskinen, motoren og tilkoblet udstyr, før du betjener denne maskine. Manglende overholdelse af sikkerhedsforanstaltningerne i denne manual og på udstyret kan resultere i død eller alvorlig personskade.

• Tillad kun kørere, der er ansvarlige, trænede og bekendte med instruktionerne og fysisk i stand til at betjene maskinen.
• Brug aldrig maskinen, hvis du er under indflydelse af alkohol eller narkotika.
• Brug beskyttelsesbriller og lukket fodtøj.
• Hold ikke dine hænder eller fødder nær ved roterende dele eller under maskinen. Hold til enhver tid afstand fra udkaståbningen.
• Hold maskinen i god stand. Udskift slidte og beskadigede dele.
• Vær forsigtig, når du servicerer knivene. Pak knivene ind eller brug handsker. Udskift beskadigede knive. Du må ikke reparere eller ændre på knivene.
• Brug ramper i fuld bredde, når du læsser og losser en maskine til transport.
• Se vedhæftede eller tilbehør for passende hjulvægt eller modvægte.
• For at forhindre brande, hold maskinen fri for græs, blade eller andet uønsket materiale. Tør spildt olie eller brændstof op. Fjern affald, der er gennemblødt af brændstof, og lad maskinen afkøle før opbevaring.

ADVARSEL

Kørende motorer udsender kulilte, en lugtfri, farveløs, giftig luftart. Indånding af kulilte kan forårsage hovedpine, træthed, svimmelhed, opkast, forvirring, anfald, kvalme, besvimelse eller dødsfald.

• Brug KUN udstyret udendørs.
• Sørg for at forhindre udstødning i at komme ind på et lukket område gennem vinduer, døre, ventilationskanaler eller andre åbninger.

Sikkerhedsmærkater

Inden du betjener maskinen, skal du læse sikkerhedsmærkaterne. Sammenlign figur 2 med mærkaterne i tabellen nedenfor. Advarslerne og sikkerhedsforanstaltningerne er for din egen sikkerheds skyld. For at undgå personskade eller beskadigelse af maskinen skal du sørge for, at du forstår og følger alle sikkerhedsmærkaterne.

Vigtigt: Hvis nogle af sikkerhedsmærkaterne bliver slidte eller beskadigede og ulæselige, skal du bestille nye hos din lokale forhandler.

Definitioner af sikkerhedsmærkaters ikoner

Sammenlign bogstaverne (A - J) i sikkerhedsmærkaternes ikoner med de definitioner af sikkerhedsmærkaters ikoner, der er angivet i følgende tabel.

A ADVARSEL: Læs og forstå betjeningsvejledningen, før denne maskine bruges. Vær bekendt med placeringerne og funktionerne af alle betjeningsanordninger. Du må ikke betjene denne maskine, medmindre du har lært at bruge den.

B FARE - TAB AF TRÆKKRAFT, SKRIDNING, STYRING OG MISTET HERRED∅MME PÅ SKRÅNINGER: Hvis maskinen ikke vil køre ligeud eller begynder at skride på en skråning, skal du standse klipningen og langsomt køre væk fra skråningen.

C FARE - BRANDFARE: Hold maskinen fri for græs, blade og overskydende olie. Påfyld ikke brændstof, når motoren er varm eller tændt. Stop motoren. Lad motoren køle af i 3 minutter, før du påfylder brændstof. Fyld ikke brændstof på indendørs eller i en lukket anhænger eller garage eller andre indelukkede områder. Fjern spildt brændstof. Ryg ikke, mens du betjener denne maskine.

D FARE - FOR AT VÆLTE OG SKRIDE: Slå græs op og ned og ikke på tværs af skråninger. Må ikke betjenes på skråninger, som har en vinkel på mere end 10 grader. Undgå pludselige og skarpe (hurtige) sving på skråninger.

E FARE - RISIKO FOR AMPUTATION OG ALVORLIGLEMLÆSTELSE: For at undgå personskader fra roterende skær og bevægelige skal man sørge for, at sikkerhedsanordningerne (skærme og kontakter) er på plads og funktionsdygtige.

F Undlad at slå græs, når der er børn eller andre personer i nærheden. TAG ALDRIG en passager med (specielt ikke børn), heller ikke selvom skærene er slået fra. Slå ikke græs i bakgear, medmindre det er ubetinget nødvendigt. Kig ned og bag dig - før og mens du bakker med plæneklipperen.

G Referer til den tekniske manual, inden du udfører tekniske reparationer eller vedligeholdelse. Når du forlader maskinen, så sluk for motoren, træk håndbremsen, og fjern tændingsnøglen.

H Hold uvedkommende og børn på behørig afstand. Fjern genstande, der kan risikere at blive slynget afsted af de roterende skær. Undlad at slå græs, hvis affaldsslischen ikke er på plads.

I FARE - KASTEDE GENSTANDE: Undlad at betjene uden først at tilslutte udstødningsrøret.

J FARE - ROTERENDE KNIVE: Dette klippeaggregat kan amputere lemmer. Hold hænder og fødder væk fra knivene.

Batteriets sikkerhedsmærkat

Pb DANGER/POISON SHOULD EYESE, EXPLORING GAMES CAN CAUSE BUSTNESS OF INJURY. NO EVITER • SPARKS • FLAMIES • SMOKING SULFURC ACID CAN CAUSE RUNLESS OR SEVERE BURNS. FLUSH EYES IMMEDIATELY WITH NATURAL WATER BATTERY IS POINTIVE SERVICE AFTER DATA SHOWN, CHANGE FOR EXTENSION OF HOUR AT 4:10 a.m.p. KEEP OUT OF THE REACH OF CHILDREN. READ ALL INSTRUCTIONS. DO NOT OPEN BATTERY! DO NOT TIP 12V Made in CUB with 30% and 10% of the following materials.

	Advarsel: Brandfare - Hold børn, åben ild og gnister på afstand af batteriet, eftersom åben ild og gnister kan antænde eksplosive gasser.
	Advarsel: Svovlsyre kan forårsage blindhed eller alvorlige brandsår.- Brug altid beskyttelsesbriller eller ansigtsbeskyttelse, når du arbejder med eller i nærheden af batteriet.

	Advarsel: Batterier producerer eksplosive gasser. - Læs og gør dig bekendt med betjeningsvejledningen, inden du bruger denne maskine.
	Vigtigt: Bortskaf aldrig et batteri sammen med almindeligt affald. - Henvend dig til de lokale myndigheder for at få information om bortskaffelse og/eller genbrug af batterier.
	Skyl straks øjnene med vand. Søg straks lægehjælp.

Funktioner og betjeningsanordninger

Funktioner og betjeningsanordninger kan afvige fra de viste.

A	Vælg baglæns plæneklipning (RMO)
B	Ti
C	Klip
D	Plæ	usteringshåndtag
E	Sta
F	Ta	SLUKKET TÄNDT Start Forlygtekontakt
G	Advarsel om at opsamleren er fuld
H	K	gsbremse
I	Choker
J	Gasregulering
K	Gasregulering LANGSOM position
L	Gasregulering HURTIG position
M	K	en (PTO)
N	Kraftudtanskontakten (PTO), aktivér skær
O	Kraftudtanskontakten (PTO), deaktivér skær
P	Bremsenedal

Q Ha
S Fartpilot
T Stang til iustering af	sæde
U Trans	s udløserstang
V Brændstofluveaumåler (hvis udstyret)
W Brændstoftank

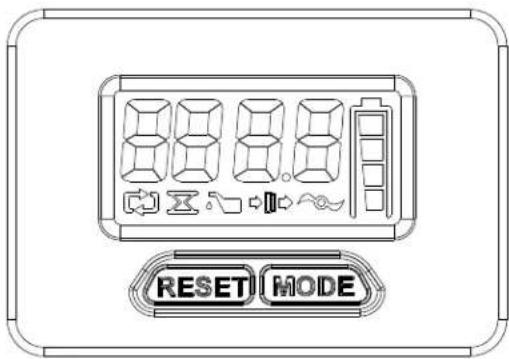

Elektronisk instrumentpanel

RESET MODE

Vis antal timer, triptæller (timer) og ur

Bemærk: Når du starter plæneklipperen, viser den de samlede antal timer på vedligeholdelsesdisplayet. Det samlede antal timer bliver automatisk nulstillet efter 999,9 timer.

1. Tryk på TILSTAND i mindre end 1 sek. for at vise triptælleren (timer).
2. Tryk på NULSTIL i mere end 3 sek. for at nulstille triptælleren (timer).

3. Tryk på TILSTAND i mindre end 1 sek. for at vise uret. Se Indstil uret afsnittet.

4. Tryk på TILSTAND i mindre end 1 sek. for at vise de samlede antal timer.

Indstil uret

1. Tryk på TILSTAND i mere end 3 sek. Timerne blinker på displayet.
2. Tryk på NULSTIL for at indstille timer.
3. Tryk på TILSTAND i mindre end 1 sek. for at gemme indstillingen. Minutterne blinker på displayet.
4. Tryk på NULSTIL for at sætte minutter.
5. Tryk på TILSTAND i mindre end 1 sek. for at gemme indstillingen.

Vedligeholdelsesdisplay

OLIESKIFT - Denne meddelelse vises efter 50 timers drift. Når du har skiftet olie og filter, skal du trykke TILSTAND to gange for at vise OLIETIMER. Tryk og hold TILSTAND-knappen nede i 3 sekunder for at nulstille timerne og rydde displayet.

KONTROLLER LUFTFILTER - Denne meddelelse vises efter 25 timers drift. Efter rengøring og skiftning af luftfilteret skal du trykke på TILSTAND tre gange for at vise LUFTFILTERTIMER. Tryk og hold TILSTAND-knappen nede i 3 sekunder for at nulstille timerne og rydde displayet.

SKIFT SKÆR - Denne meddelelse vises efter 100 timers drift. Når du har skiftet skærene, skal du holde NULSTILknappen i mere end 3 sekunder for at nulstille timerne og rydde displayet.

LAVT BATTERINIVEAU - Denne meddelelse vises hvis der opstår et problem med batterispændingen. Displayet vil automatisk blive nulstillet, efter batteriet er blevet serviceret.

Bemærk: Når meddelelsen LAVT BATTERINIVEAU fremkommer har den førsteprioritet over alle andre meddelelser. Servicer først batteriet og kontroller derefter for andre vedligeholdelsesmeddelelser.

Betjening

Sørg for at læse al information i sikkerheds- og funktionsafsnittene, før du forsøger at bruge denne plæneklipper. Sørg for, at du ved, hvordan du hurtigt stopper enheden og afbryder kontrolanordningerne.

Betjeningsområde

1. Kend til det område, hvor du planlægger at klippe græs.
2. Sørg for, at området er frit for snavs eller genstande, der kunne blive opsamlet af knivene og slynget ud.

FARE

Denne maskine kan slynge genstande, der kunne kvæste omkringstående eller forårsage skader på ejendom.

• Brug ikke maskinen, medmindre hele opsamleren, udkastskærmen eller andre sikkerhedsforanstaltninger er på plads og fungerer. Kontrollér jævnligt efter tegn på slid eller forringelse og erstat efter behov.

• Ryd betjeningsområdet for enhver genstand, der kunne blive slynget eller forstyrre betjeningen af maskinen.

• Flyt havetraktoren udenfor, inden du starter motoren.

ADVARSEL

Motorer kan udsende kulilte, en lugtfri, farvefri, dødbringende luftart. Indånding af kulilte kan forårsage kvalme, besvimelse eller dødsfald.

1. Læg mærke til alle skråninger og skrænter.

FARE

Betjening på skråninger eller tæt ved vand eller skrænter kan resultere i tab af kontrol og rulning.

• Slå græs op og ned, ikke på tværs, af skråninger.
• Sæt farten ned og være forsigtig på skråninger.
• Betjen ikke på skråninger over 10 grader, hvilket er en stigning på 3,5 fod over en 20 fod strækning.
• Giv dig selv mindst to havetraktor-bredder ved vand, støttemure eller skrænter.
• Undgå at slå vådt græs.
• Brug ikke maskinen under nogen forhold, hvor der er tvivl om trækkraft, styring eller stabilitet. Dækkene kan glide, selv hvis hjulene er stoppet.
• Undgå at starte, stoppe eller dreje på skråninger.
• Foretag ikke pludselige ændringer i hastighed eller retning.
• Foretag sving langsomt og gradvist.
• Vær forsigtig, när du betjener maskinen med opsamler eller andet tilbehør. De kan påvirke maskinens stabilitet.

• Følg producentens anbefalinger angående vægtbegrænsninger for påhængsudstyr og bugsering på skråninger. Se Bugsering af udstyr.

• Sørg for, at der ikke befinder sig nogen personer på stedet inden betjening, særligt børn.

FARE

Denne havetraktor kan amputere hænder og fødder.

• Stop havetraktoren, när børn eller andre er tæt ved.
• Hold børn væk fra betjeningsområdet og under opsyn af en anden ansvarlig voksen.
• Tag aldrig passagerer med, specielt ikke børn, heller ikke selvom skærene er slået fra. Børn kan falde af og blive alvorligt kvæstet eller være i vejen for sikker brug af maskinen. Børn, som før har fået en køretur, kan pludselig dukke op på græsslåningsområdet for at få en tur mere og blive kørt ned eller bakket ned af maskinen.

- Vær forsigtig, når du nærmer dig blinde hjørner, buske, træer eller andre genstande, der kan blokere dit udsyn.

Afprøvning af sikkerhedslåsesystem

Denne maskine er forsynet med et sikkerhedslåsningssystem. Forsøg ikke at omgå eller pille ved kontakterne og anordningerne.

Hvis maskinen ikke består en sikkerhedstest, skal du ikke anvende maskinen. Henvend dig til en autoriseret forhandler.

• Føreren rejser sig fra sædet, mens PTO er koblet til, ELLER
• Føreren rejser sig fra sædet, mens bremsepedalen IKKE er helt i bund (parkeringsbremse FRA).

TEST 4 – Kontrollér bremsetiden for plæneklipperens skær

• Plæneklipperens knive og drivrem skal stoppe fuldstændigt inden for fem sekunder efter kraftudtagskontakten (PTO) er slået FRA.
• Hvis plæneklipperens drivrem ikke stopper inden for fem sekunder, skal du henvende dig til en autoriseret forhandler.

Test 5 – Vælg baglæns plæneklipning (RMO) Kontrol

• Motoren bør stoppe, hvis der gøres forsøg på at bakke, og kraftudtagskontakten (PTO) er TÆNDT, og hvis RMO ikke er blevet aktiveret.
• RMO lampen bør oplyses när RMO er blevet aktiveret.

Baglæns kørsel kan være farligt for omkringstående. Der kan ske alvorlige ulykker, hvis føreren ikke er opmærksom på børns tilstedeværelse. Hvis der er børn tilstede, må baglæns plæneklipning (RMO) ikke aktiveres. Børn tiltrækkes ofte af maskinen og aktiviteterne i forbindelse med græsslåning.

Motor

Brug Briggs & Stratton ^® garanticertificerede olier for optimal ydelse. Andre selvrensende olier af høj kvalitet er acceptable, hvisde er godkendt til SF-, SG-, SH-, SJ-service eller højere. Undlad at bruge specielle tilsætningsstoffer.

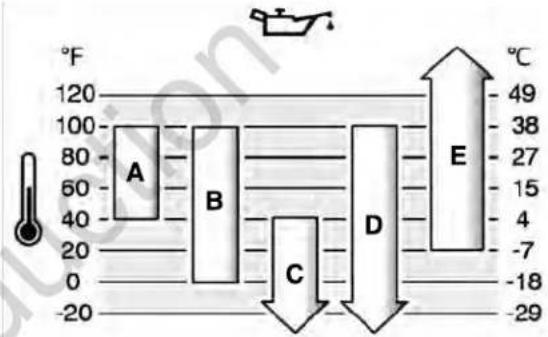

Udendørstemperaturer er afgørende for den passende olieviskositet til motoren. Brug skemaet til at vælge den bedste viskositet til det forventede udendørstemperaturinterval.

A	SAE 30 - Under 40 °F (4 °C) vil brugen af SAE 30 gøre det svært at starte.
B	10W-30 - Over 80 °F (27 °C) kan brugen af 10W-30 medføre forhøjet olieforbrug. Kontrollér oliestanden oftere.
C	5W-30
D	Syntetisk 5W-30
E	Vanguard® syntetisk 15W-50

*Under 40 °F (4 °C) vil brugen af SAE 30 gøre det svært at starte.
**Over 80 °F (27 °C) kan brugen af 10W-30 medføre forhøjet olieforbrug.
Kontrollér oliestanden oftere.

1. Parkér enheden på en plan overflade som vist i figur 4.

2. Stop motoren og tag nøglen ud.

3. Sørg for, at oliepåfyldningsområdet er rent.

4. Fjern oliepinden (A, figur 5). Fjern det resterende olie fra oliepinden.

5. Sæt oliepinden tilbage på plads og stram den.

6. Tag oliepinden ud igen, og kontrollér oliestanden. Kontrollér, at oliestanden er ved FULDmærket (B) på oliepinden.

7. Hvis oliestanden er FULD, monter og stram oliepinden.

8. Hvis oliestanden er LAV, tilføjes der langsomt olie på motoren (C). Påfyld ikke for meget.

Bemærk: Undgå at påfylde olie i den hurtige oliepåfyldning (hvis en sådan findes).

1. Vent et minut og kontrollér oliestanden igen.
2. Sæt oliepinden tilbage på plads og stram den.

Olietryk

Hvis olietrykket er for lavt, vil en trykafbryder (hvis den findes) enten standse motoren eller aktivere en advarselsmekanisme på udstyret. Hvis dette sker, bør du standse motoren og kontrollere olieniveauet med oliepinden.

Hvis olieniveauet er under PÅFYLD-mærket, skal du fylde olie på op til FULD-mærket. Start motoren, og kontroller, at olietrykket er korrekt, før du fortsætter med at betjene maskinen.

Hvis olieniveauet er mellem PÅFYLD- og FULD-mærkerne, må du ikke starte motoren. Kontakt et autoriseret værksted for at få rettet problemet med olietrykket.

Anbefalet brændstof

Brændstoffet skal overholde følgende krav:

• Ren, frisk blyfri benzin.
• Mindst 87 oktan/87 AKI (91 RON). Skal kunne anvendes i højder; se nedenfor.
• Benzin med op til 10 % ethanol (gasohol) er acceptabelt.

BEMÆRK Der må ikke bruges benzin, der ikke er godkendt, som f.eks. E15 og E85. Der må ikke blandes olie i benzin, og der må ikke foretages ændringer på motoren for at køre med alternative brændstoffer. Brug af brændstoffer, der ikke er godkendt, beskadiger motorens dele og bevirker, at garantien bortfalder.

For at beskytte brændstofsystemet mod dannelse af gummi, kan brændstoffer tilsættes en stabilisator. Se Opbevaring. Brændstoffer varierer. Hvis du oplever start- eller driftsproblemer, så skift brændstofleverandør eller -mærke. Motoren er godkendt til at køre på benzin. Emissionskontrolsystemet for motorer med karburator er EM (motormodifikationer). Emissionskontrolsystemet for motorer med elektronisk brændstofindsprøjtning er ECM (motorstyringsmodul), MPI (flerportsinjektion) og hvis udrustet dermed en O2S (iltsensor).

Højder

Ved højder over 1.524 m (5.000 fod) er en minimum 85 oktan/85 AKI (89 RON) benzin acceptabel.

Til karburatormotorer kræves justering ved anvendelse i store højder for at opretholde driften. Drift uden disse justeringer vil medføre en nedgang i ydelse, en stigning i brændstofforbrug og øget emissioner. Besøg en autoriseret forhandler Briggs & Stratton for at få oplysninger om højde tilpasning. Drift af en motor, der er justeret til store højder, kan ikke anbefales i højder under 762 m (2.500 fod).

For motorer med elektronisk brændstofindsprøjtning (EFI), er det ikke nødvendigt at udføre justering ved anvendelse i store højder.

Påfyld brændstof

ADVARSEL

Benzin og benzindampe er ekstremt brændbare og eksplosive. Du skal være forsigtig, når du omgås brændstof. Manglende overholdelse af disse sikkerhedsanvisninger kan forårsage brand eller eksplosion, der kan resultere i alvorlige forbrændninger eller død.

Under påfyldning af brændstof

• Sluk motoren, og lad den køle af i mindst 3 minutter, før benzindækslet fjernes.
• Sluk alle cigaretter, cigarer, piber og andre antændelseskilder.
• Påfyld brændstof udendørs eller i et godt udluftet område.
  • Overfyld ikke brændstoftanken. Fyld ikke over bunden af brændstoftankens hals for at tillade brændstofudvidelse.
• Hold benzin væk fra gnister, åben ild, tændflammer, varme eller andre antændelseskilder.
• Kontroller hyppigt brændstofledninger, tank, dæksel og beslag for revner eller utætheder. Udskift efter behov.
• Hvis der bliver spildt brændstof, skal du vente, til det er fordampet, før du starter motoren. Skab IKKE andre antændelseskilder.

• Brug kun en godkendt brændstofbeholder.

• Fjern snavs fra brændstofdækslet.

• Afmonter brændstofdækslet (A, figur 6).
• Fyld brændstoftanken (B) op med brændstof. FYLD IKKE op over bunden af brændstoftankens hals (C).
• Sæt dækslet tilbage på plads.

Start motoren

ADVARSEL

Benzin og benzindampe er ekstremt brændbare og eksplosive.

Brand eller eksplosion kan forårsage alvorlige forbrændinger eller dødsfald.

Når du starter motoren:

• Sørg for, at tændrør, lydpotte, brændstofdæksel og luftfilter (hvis monteret) er på plads og fastspændte.
• Prøv ikke at starte motoren med tændrøret fjernet.
• Hvis motoren er druknet, så sæt chokeren (hvis den findes) på ÅBEN/K∅R-position, bevæg speederen (hvis den findes) over på HURTIG-position, og bliv ved med at forsøge at starte motoren, indtil den starter.

ADVARSEL

Motorer kan udsende kulilte, en lugtfri, farvefri, dødbringende luftart.

Indånding af kulilte kan forårsage kvalme, besvimelse eller dødsfald.

Brand eller eksplosion kan forårsage alvorlige forbrændinger eller dødsfald.

• Start og kør motoren udendørs.

• Start eller kør ikke med motoren i et lukket område, selv hvis døre og vinduer er åbne.

• Kontroller olieniveauet. Se Kontrollér og påfyld motorolie.

• Sørg for, at køretøjets styring er koblet fra.
• Sæt dig i sædet, og løft OP i sædets justeringshåndtag for at fastlåse sædets position.
• Træk op i parkeringsbremsen (H, figur 3). Træd på bremsepedalen (P), træk OP i parkeringsbremsen, og giv slip på bremsepedalen.
• Tryk på PTO (M) for at frakoble den.
• Flyt gasregulerings-/chokerhåndtaget (J) hen på CHOKER-positionen (hvis monteret).
• Sørg for, at startindlægget (E) er sat i tændingskontakten. Tryk på startknappen to gange, og hold den nede, indtil motoren starter.
• Flyt motorens gasregulering til halv hastighed, efter motoren starter. TÆND motoren i mindst 30 sekunder. Dette vil varme motoren.
• Flyt gasregulerings-/chokerhåndtaget hen på HURTIG-positionen (L).

I nødstilfælde skal du fjerne startindlægsnøglen for straks at stoppe traktor og motor.

Bemærk: Hvis motoren ikke vil starte efter gentagne forsøg, bedes du kontakte en autoriseret serviceforhandler.

Stands traktor og motor

ADVARSEL

Benzin og benzindampe er ekstremt brændbare og eksplosive.

Brand eller eksplosion kan forårsage alvorlige forbrændinger eller dødsfald.

- Brug ikke chokeren til at stoppe motoren.

1. Frigør hastighedspedalerne for at vende tilbage til NEUTRAL-positionen. Se Funktioner og betjeningsanordninger.
2. Slå PTO-kontakten fra. Vent, indtil alle bevægelige dele standser.
3. Flyt gasreguleringen til stillingen LANGSOM. Drej tændingsnøglen til SLUK-position.

4. Tag nøglen ud af tændingen.

5. Træk håndbremsen. Træd på bremsepedalen, træk OP i parkeringsbremsen, og giv slip på bremsepedalen.

I nødstilfælde kan motoren stoppes ved at dreje tændingskontakten til STOP-positionen.

Betjening af traktor

1. Sæt dig i sædet, og indstil sædet således, at du ubesværet kan nå alle betjeningsanordningerne. Se Funktioner og betjeningsanordninger.

2. Træk op i parkeringsbremsen:

a. Tryk helt ned på bremsepedalen.
b. Træk OP i parkeringsbremsen.
c. Slip bremsepedalen.

1. Sørg for, at PTO/kraftudtagskontakten er frakoblet.

2. Start motoren. Se Start motoren.

3. Slå parkeringsbremsen fra:

1. Tryk ned på fartkontrolpedalen for at køre fremad. Slip pedalen for at stoppe.

Bemærk: Desto mere pedalen trykkes ned, desto hurtigere vil traktoren køre.

1. Stop traktoren ved at slippe fartkontrolpedalen, træk i parkeringsbremsen, og stop motoren. Se Stop traktor og motor.

Græsslåning

FARE

Denne maskine er i stand til at amputere hænder og fødder samt kaste genstande. Manglende overholdelse af følgende sikkerhedsforanstaltninger kunne resultere i alvorlig personskade eller død.

• Brug kun maskinen i dagslys eller godt kunstlys.
• Undgå huller, riller, bump, sten eller andre skjulte farer. Ujævnt terræn kan vælte maskinen eller forårsage, at føreren mister balance eller fodfæste.
• Ret aldrig udkastet materiale mod andre. Undgå at udkaste materiale mod en væg eller forhindring, da materiale kan blive kastet tilbage mod føreren.
• Stop kniven(e), når du kører over grus.

• Lad aldrig maskinen være uden opsyn, mens den kører. Parkér altid på jævn jord, slå monteringen fra, slå parkeringsbremsen til, stop motoren og fjern startindlægget eller nøglen.

• Træk håndbremsen. Se Funktioner og betjeningsanordninger.

• Sørg for, at PTO-kontakten er frakoblet.
• Start motoren. Se Start motoren.

• Flyt gasreguleringshändtaget hen på HURTIG positionen.

• Tilkobl PTO'en for at aktivere plæneklipperens skær.

• Indstil den ønskede klippehøjde ved hjælp af den elektriske klippehøjdekontakt.
• Frakobl parkeringsbremsen og begynd at slå græs.
• Når du er færdig med græsslåning, så frakobl PTO.
• STOP motoren. Se stop traktor og motor.

ADVARSEL

Motoren standser, hvis den baglæns gasreguleringspedal trykkes ned, mens PTO er slået til, uden at RMO er blevet aktiveret. Føreren bør altid slå PTO fra, før der køres over veje, stier eller andre områder, som kan anvendes af andre biler. Pludselig tab af herredømmet kan forårsage en farlig situation.

Justering af plæneklipperens klippehøjde

Klippeaggregatets håndtag sænker klippeaggregatet til skæreposition eller hæver klippeaggregatet til transportposition. Se Funktioner og betjeningsanordninger.

For at sænke aggregatet:

1. Træk lidt tilbage i plæneklipperens håndtag.
2. Skub det til venstre.
3. Tryk det nedad.

For at løfte aggregatet:

1. Træk op i plæneklipperens håndtag.
2. Fastläs det i hakket til højre.

Bemærk: Du må ikke slå græs i transportposition.

Den elektriske klippehøjdekontakt regulerer plæneklipperens klippehøjde. Brug klippehøjdekontakten til at justere klippehøjden mellem 1,5 tommer - 3,5 tommer (2,5 cm - 8,89 cm). Se Specifikationer for klippehøjdespecifikationer.

Tømning af opsamleren

1. Forlæng håndtaget til græsopsamleren og drej det fremad, indtil græsopsamlersamlingen er helt åben i bunden. Se figur 7.
2. Tøm indholdet af græs i opsamleren.
3. Flyt traktoren en smule fremad.
4. Drej græsopsamlersamlingen tilbage til den lukkede position.

Vælg baglæns plæneklipning (RMO)

Baglæns kørsel kan være farligt for omkringstående. Der kan ske alvorlige ulykker, hvis føreren ikke er opmærksom på børns tilstedeværelse. Børn tiltrækkes ofte af maskinen og aktiviteterne i forbindelse med græsslåning. Gå aldrig ud fra, at børn vil blive, hvor du så dem sidst.

• Hold børn væk fra betjeningsområdet og under opsyn af en anden ansvarlig voksen.
• Tag aldrig passagerer med, specielt ikke børn, heller ikke selvom skærene er slået fra. Børn kan falde af og blive alvorligt kvæstet eller være i vejen for sikker brug af maskinen. Børn, som før har fået en køretur, kan pludselig dukke op på græsslåningsområdet for at få en tur mere og blive kørt ned eller bakket ned af maskinen.
• Slå ikke græs i bakgear, medmindre det er ubetinget nødvendigt. Kig ned og bagud, inden du begynder at køre baglæns.
• Hvis maskinen slår baglæns uden at baglæns plæneklipning er aktiveret, så kontakt en autoriseret serviceforhandler øjeblikkeligt.

1. Slå kraftudtaget (PTO) til. Se Funktioner og betjeningsanordninger.
2. Drej nøglen til baglæns plæneklipning (RMO) til TÆNDT.
3. L.E.D. lyset tændes.
4. Føreren slår græs baglæns.

Bemærk: Nøglen skal tages ud for at begrænse adgang til RMO.

Vedligeholdelse

ADVARSEL

Utilsigtede gnister kan resultere i brand eller elektrisk stød.

Utilsigtet start kan resultere i indvikling, traumatisk amputation eller lemlæstelse.

Inden påbegyndelse af justeringer eller reparationer:

• Fjern tændrørskablet, og hold det på behørig afstand af tændrøret.
• Frakobl batteriet på den negative terminal (gælder kun motorer med elektrisk start).
• Brug kun passende værktøj.
• Undlad at røre ved regulatorfjederen, forbindelser eller andre dele, der er med til at øge motorens hastighed.
• Reservedelene skal have samme udformning, og de skal placeres på præcist samme måde som de originale dele. Andre reservedele vil ikke give den samme ydelsesgrad, kan ødelægge maskinen og resultere i personskade.
• Slå aldrig på svinghjulet med en hammer eller en hård genstand, da dette kan få svinghjulet til at splintres under drift.

Vedligeholdelsesskema

PLÆNEKLIPPER OG KLIPPEAGGREGAT

For hver otte timer eller dagligt

Kontrollér sikkerhedslåsesystemet

Fjern uønsket materiale fra plæneklipperen, klippeaggregatet og motorrummet

For hver 25 timer eller årligt*

Kontrollér dæktrykket

Afprøv klipperknivenes bremsetid

Kontrollér, om der er løs hardware på plæneklipperen og klippeaggregatet

For hver 50 timer eller årligt*

Rengør batteriet og kablerne

Kontrollér bremserne på plæneklipperen

Se en autoriseret Briggs & Stratton-forhandler årligt

Smør plæneklipperen og klippeaggregatet.

Kontroller plæneklipperens skær**

*Hvad der end måtte komme først.
**Kontrollér skærene oftere i tilfælde af meget sandet jord eller høje forekomster af støv.

MOTOR

Første fem timer

Skift motorolien

For hver otte timer eller dagligt

Kontroller oliestanden i motoren

For hver 25 timer eller årligt*

Rengør luftfilteret og forfilteret**

For hver 50 timer eller årligt*

Skift motorolien

Udskift brændstoffiltret

Årligt

MOTOR

Udskift luftfilteret

Udskift forfilteret

Besøg en forhandler én gang om året for at

Kontroller lyddæmperen og gnistfangeren

Udskift tændrørene

Udskift brændstoffiltret

Rengør luftkølesystemet

*Hvad der end måtte komme først.
**Hyppigere rengøring er nødvendig i støvede omgivelser, eller hvis der er urenheder i luften.

Kontroller dæktrykket

Sørg for, at dæktrykket er 12-14 psi (0,82-0,96 bar) for ordentligt træk og bedste klippeydelse. Se, hvordan man kontrollere dæktryk i afsnittet vedligeholdelsesskema. Se også afsnittet om dæktryk i specifikationsafsnittet.

Bemærk: Bemærk, at dæktrykket kan være lidt anderledes end det "maksimale tryk", der er vist på siden af dækkene.

Vedligeholdelse af batteri

ADVARSEL

Når du tager batterikablerne af eller sætter dem på, skal du tage det negative kabel af F∅RST og sætte det på igen SIDST. Hvis du ikke gør det i denne rækkefølge, kan den positive terminal kortsluttes til chassiset af et stykke værktøj.

Rengøring af batteriet og kablerne

1. Afmonter først de NEGATIVE (sorte) kabler.
2. Afmonter derefter de POSITIVE (røde) kabler.
3. Fjern batteriet som vist i figur 8.
4. Rengør batteriets overflade med bagepulver og vand.
5. Rens batteriterminalerne og slutmufferne med en stålbørste og rensemiddel til batteriklemmet, indtil de skinner.
6. Smør batteriterminalerne med vaseline eller ikke-ledende smørefedt.
7. Installer batteriet.
8. Tilslut først de POSITIVE (røde) kabler.
9. Tilslut de NEGATIVE (sorte) kabler til sidst.

Oplad batteriet

ADVARSEL

Hold ild og gnister væk fra batteriet; det afgiver gasser der er meget eksplosive. Sørg for ordentlig ventilation under opladning af batteriet.

Hvis batteriet er afladet eller for svagt til at starte motoren, kan det være på grund af en fejl i ladesystemet eller en

anden elektrisk komponent. Hvis der er tvivl om årsagen til problemet, skal du henvende dig til din forhandler. Hvis det er nødvendigt at udskifte batteriet, skal du følge disse trin under Rengør batteriet og kablerne.

For at oplade batteriet skal du følge instruktionerne fra producenten af batteriopladeren såvel som alle advarsler indeholdt i denne bogs afsnit om sikkerhedsregler. Oplad batteriet, indtil det er fuldt opladet. Oplad ikke med en ladestrøm højere end 10 ampere.

Afprøv klipperknivenes standsningstid

ADVARSEL

Hvis skærene ikke er standsede efter 5 sek., skal koblingen justeres. Undlad at betjene maskinen, indtil en autoriseret Briggs & Stratton-forhandler har justeret skærene.

Plæneklipperens skær og drivrem skal stoppe fuldstændigt inden for fem sekunder, efter den elektriske kraftudtagskontakt (PTO) er slået fra. Hvis plæneklipperens drivrem ikke stopper indenfor fem sekunder, skal du henvende dig til en autoriseret Briggs & Stratton-forhandler for reparation.

Skift motorolien

1. Parkér plæneklipperen på en plan overflade. Se figur 1.
2. Stop motoren, og tag startindlægget eller nøglen ud.
3. Rengør oliepåfyldnings- og filterområderne.
4. Udtag oliepinden (A, figur 1), og sæt den på en ren klud.
5. Frakobl oliedrænets slange (A, figur 9).
6. Fjern omhyggeligt låget (B, figur 9), og sænk slangen ned i en godkendt beholder (C).
7. Efter olien er udtømt, genplaceres låget og strammes, og slangen monteres på siden af motoren.
8. Fjern og kassér oliefilteret (B, figur 10).
9. Smør pakningen på oliefilteret (A) med ren olie.
10. Monter oliefilteret med håndkraft, indtil pakningen får kontakt med oliefiltermellemstykket (C). Drej derefter oliefilteret 1/2 til 3/4 omgange.
11. Tilføj olie. Se afsnittet Kontrollér og påfyld motorolie.

Start aldrig motoren eller lad den aldrig køre, när luftrensningsmontagen eller luftfilteret er afmonteret, da det er en brandfare.

BEMAERK

Undlad at bruge komprimeret luft eller rengøringsmidler til rengøring af filteret. Komprimeret luft kan beskadige filteret, og rengøringsmidler vil opløse filteret.

1. Løsne fastgørelseselementerne (A, figur 11) og fjern dækslet (B).
2. Fjern luftfilterenheden (C) og afmonter.
3. Rengør evt. urenheder, der ellers kunne trænge ind i karburatoren (D).
4. Afmonter forfilteret fra luftfiltret.
5. For at løsne urenheder bankes filteret forsigtigt mod en hård overflade. Hvis luftfilteret er meget snavset, bør det udskiftes med et nyt filter.
6. Vask forfilteret i vand med opvaskemiddel. Lad det lufttørre ordentligt. Undlad at smøre forfilteret.
7. Monter det tørre forfilter på luftfiltret.
8. Monter luftfiltersamlingen.
9. Monter dækslet og stram med fastgørelsesanordningerne.

Kontrollér tændrørene

ADVARSEL

Utilsigtede gnister kan resultere i brand ellerelektrisk stød.

Utilsigtet start kan resultere i indvikling, traumatisk amputation eller lemlæstelse.

Under test af gnister:

• Brug en godkendt tændrørstester.
• Test ikke for gnister med tændrøret fjernet.

BEMAERK

Tændrør har forskellige varmeintervaller. Det er vigtigt at anvende det rigtige tændrør, ellers kan det resultere i beskadigelse på motoren. Udskift tændrøret med et af samme type eller tilsvarende.

Rengør tændrør

Rengør tænderørene med en stålbørste og en robust kniv. Du må IKKE bruge skuremidler.

Kontroller tændrørsgab

Brug en tændrørsmåler (A, figur 12) til at kontrollere mellemrummet mellem de to elektroder. Hvis afstanden er forkert, vil måleren berøre elektroderne, når du fører den igennem mellemrummet.

For at justere tændrørets luftspalte skal du bruge en tændrørsmåler og forsigtigt bøje den buede elektrode. Sørg for, at du ikke berører den midterste elektrode eller porcelænet.

Monter tændrør

Stram tændrøret med fingrene, og stram derefter med en skruenøgle som vist i figur 13.

• 180 tommer-pund (20 Nm), ELLER
- 1/2 omdrejning under montering af det originale tændrør. 1/4 omdrejning under montering af et nyt tændrør.

Manuel betjening af traktoren

1. Slå kraftudtaget (PTO) fra. Se Funktioner og betjeningsanordninger.
2. STOP motoren.
3. Træk frigørelse af transmissionen for at låse på plads. For traktorer med et affjedringssystem (A) og traktorer med en fast ramme (B). Se figur 14. Du kan nu skubbe plæneklipperen med håndkraft.

ADVARSEL

Bugsering af maskinen vil beskadige kraftoverføringerne. Brug ikke et andet køretøj til at skubbe eller trække denne maskine. Transmissionens udløserstang må ikke aktiveres, så længe motoren kører.

Bugsering af udstyr

1. Før du bugsere enheden, skal du sørge for, at koblingsstangen er beregnet til bugsering.
2. Du må ikke koble påhængsudstyr til andet end tilkoblingspunktet.

3. Følg anbefalingerne angående vægtbegrænsning for påhængsudstyr og bugsering på hældninger som beskrevet herunder.

4. Bruttovægt (trailer og last) på 400 pund (181,4 kg).

5. Maksimalt 20 pund (9,1 kg) en fod oppe eller nede advognstangen.

6. Gå fra en 10 ° grænse til en 5 ° grænse på enhver hældning.

7. TILLAD IKKE at børn eller andre på eller i det påhængte udstyr.

8. På skråninger kan vægten af påhængsudstyret medføre, at maskinen mister grebet og føreren mister herredømmet.
9. LAD IKKE maskinen løbe i frigear ned ad bakke.

Rengør klippeaggregatet (hvis monteret)

Bemærk:

Brug bortskyldningsporten (C, figur 15) til at rengøre undersiden af klippeaggregatet.

1. Parkér plæneklipperen på en plan overflade.
2. Monter snapkoblingen (A, figur 15) til haveslangen (B), og tilslut bortskylningsporten (C) til klippeaggregatet.
3. TÆND for vandet.
4. Start motoren.

5. Sæt klippehøjden til den højeste position.

6. Slå kraftudtagskontakten (PTO) til for at aktivere plæneklipperens knive. Knivenes rotation og det løbende vand vil rengøre undersiden af klippeaggregatet.

7. Slå kraftudtagskontakten (PTO) fra, og stop motoren.
8. Sluk for vandet.
9. Fjern haveslangen, og afbryd hurtigt bortskylningsporten (C).

Opbevaring

ADVARSEL

Opbevar aldrig maskinen (med brændstof) i en indelukket og dårligt ventileret bygning. Brændstofdampe kan bevæge sig til en antændelseskilde (såsom et fyr, vandvarmer osv.) og forårsage en eksplosion.

- Opbevares på afstand af fyr, ovne, vandvarmere eller andet udstyr, som kan have en tændflamme eller anden antændelseskilde, da de kan antænde benzindampe.

Udstyr

Slå kraftudtagskontakten (PTO) FRA og træk parkeringsbremsen an. Fjern startindlægget. Lad maskinen afkøle.

Batteriets levetid bliver forlænget, hvis du tager batteriet ud. Sørg for, at batteriet opbevares et køligt og tørt sted, og hold det fuldt opladet. Hvis batteriet forbliver i maskinen, skal det negative kabel afkobles.

Brændstofsystem

Brændstof kan blive forældet, når det opbevares i en opbevaringsbeholder i over 30 dage. Hver gang du fylder beholderen med brændstof, skal du tilføje brændstofstabilisator til brændstoffet i overensstemmelse med producentens instruktioner. Det holder brændstoffet frisk og formindsker antallet af brændstofrelaterede problemer eller forurening i brændstofsystemet.

Det er ikke nødvendigt af tømme motoren for brændstof, når brændstofstabilisatoren tilføjes i henhold til instruktionerne. TÆND motoren i to minutter før opbevaring for at føre brændstoffet og stabilisatoren gennem brændstofsystemet.

Før du starter maskinen efter opbevaring:

• Kontrollér alle væskeniveauer. Kontrollér alle vedligeholdelsesdetaljer.
• Udfør alle de anbefalede kontroller og procedurer beskrevet i denne manual.
• Sørg for, at motoren er varm, før du bruger den.

Fejlfinding

ADVARSEL

For at undgå alvorlige personskader skal man kun udføre vedligeholdelse på traktoren eller plæneklipperen med motoren stoppet og parkeringsbremsen trukket.

Du skal altid fjerne tændingsnøglen, afbryde tændrørsledningen og sætte den fast med afstand til tændrøret, før du påbegynder vedligeholdelsesarbejdet, for at undgå uønsket start af motoren.

Fejlfinding for plæneklipperen

PROBLEM SE EFTER AFHJÆLPNING
Motoren vil ikke dreje eller starte.	Bremsepedalen er ikke trykket ned. Tryk helt ned på bremsepedalen.
	Tøm brændstoftank. Hvis motoren er varm, så lad den køle ned, derefter kan der påfyldes brændstof.
	Kraftudtagskontakten/PTO er sat på TÆND-positionen.	Drej kraftudtagskontakten/PTO hen på FRA-positionen.
	Cruisekontrol er aktiveret. Skift cruisekontrol knappen til NEUTRAL/SLUK-positionen.
	Motoren er druknet. Afmonter chokeren.
	Batteriterminalerne kræver rengøring. Se afsnittet Rengør batteriet og kablerne.
	Batteriet er afladt eller fladt. Oplad eller udskift batteriet.
	Løse eller afbrudte forbindelser. Efterse ledningsnettet. Hvis ledninger er flossede eller ødelagte, så besøg en autoriseret forhandler.
Motoren er svær at starte eller fungerer dårligt. Brændstofblandingen er for fed. Rens luftfilteret.
	Lavt olieniveau. Kontrollér og påfyld olie efter behov. Motoren banker.
	Forkert oliekvalitet. Se afsnittet start og standsning af motoren.
	Forkert oliekvalitet. Se afsnittet start og standsning af motoren. For meget olie.
	Der er for meget olie i krumtaphuset. Aftap det resterende olie.
Sort udstødningsrøg.	Luftfilteret er snavset.	Se servicering af luftfilter afsnittet.
	Chokeren er lukket.	Åben chokeren.
Motor går, men plæneklipper vil ikke køre.	Hastighedspedalerne er ikke skubbet ned.	Skub hastighedspedalerne ned.
	Transmissionens udløserstang er i SKUB-position.	Bevæg transmissions udløserstang hen til K∅R-position.
	Parkeringsbremsen er trukket.	Udløs parkeringsbremsen.
Plæneklipperen styrer eller manøvrerer dårligt.	Forkert dæktryk.	Se kontroller dæktryk afsnittet.

Bemærk: Hvis du har andre problemer, bedes du kontakte et autoriseret serviceforhandler.

Fejlfinding af plæneklipperen

PROBLEM SE EFTER AFHJÆLPNING
Plæneklipperen klipper uensartet.	Dækkene på plæneklipperen er oppustet forkert.	Se afsnittet Kontroller dæktryk.
Græsklipningen ser ujævn ud.	Den indstillede motorhastighed er for langsom.	Sæt den på FULD gas.
	Den indstillede jordhastighed er for hurtig.	Sæt farten ned.
Motoren går nemt i stå med klipperen tilkoblet.	Den indstillede motorhastighed er for langsom. Sæt den på FULD gas.
	Den indstillede jordhastighed er for hurtig.	Sæt farten ned.
	Luftfilteret er beskidt eller tilstoppet.	Se afsnittet Servicering af luftfilter.
	Klippehøjden er indstillet for lavt.	Klip højt græs med maksimal klippehøjde i første omgang.
	Motoren har ikke nået driftstemperatur.	Lad motoren køre adskillige minutter for at varme op.
	Græsset er for højt.	Start græsslåning i et ryddet område.
Motoren TÆNDES, og plæneklipperen kører, men den skærer ikke.	PTO'en er ikke aktiveret.	Slå PTO til.

Bemærk: Hvis du har andre problemer, bedes du kontakte et autoriseret serviceforhandler.

Specifikationer

Specifikationsoversigt

Dette gnist-tændingssystem er i overensstemmelse med Canadisk standard ICES-002.

Model: 400000 - EXi Series™

Forskydning 40.03 ci (656 cc)

Boring 2.970 tommer (75,43 mm)

Slaglængde 2.890 tommer (73,41 mm)

Oliekapacitet 62 - 64 oz (1,8 - 1,9 l)

Tændrørsgab .030 tommer (,76 mm)

Tilspændingsmoment for tændrør 180 lb-tommer (20 Nm)

Rotorelektrodeafstand .008 - .012 tommer (,20 - ,30 mm)

Ventilspillerum (indsugning) .004 - .006 tommer (,10 - ,15 mm)

Ventilspillerum (udstødning) .004 - .006 tommer (,10 - ,15 mm)

Model: 440000 - PXi Series™

Forskydning 44.18 ci (724 cc)

Boring 3.120 tommer (79,24 mm)

Slaglængde 2.890 tommer (73,41 mm)

Oliekapacitet 62 - 64 oz (1,8 - 1,9 l)

Tændrørsgab .030 tommer (,76 mm)

Tilspændingsmoment for tændrør 180 lb-tommer (20 Nm)

Rotorelektrodeafstand .008 - .012 tommer (,20 - ,30 mm)

Ventilspillerum (indsugning) .004 - .006 tommer (,10 - ,15 mm)

Ventilspillerum (udstødning) .004 - .006 tommer (,10 - ,15 mm)

Produkt

GEARKASSER
Type Tuff Torq® k-46
Drev Hydrostatic
Model k-46
Hydraulisk væske 10W-30 Premium Engine Oil
KLIPPEAGGREGATER
Klippebredde 38 tommer (96,5 cm), 42 tommer (106,7 cm)
Antal knife 2
Platform Sideudkast
Klippehøjde	1.5 - 3.5 tommer (3,8 - 8,9 cm)
CHASSIS
Brændstoftankens kapacitet 2.97 gal (11,25 l)
Dækstørrelse, foran	15 x 6,0
Dæktryk, foran	14 psi (0,96 bar)
Dækstørrelse, bagved 20 x 8,0
Dækstørrelse, bagved 22 x 9,5
Dæktryk, bagved	10 psi (0,68 bar)

Nominel belastning: Nettobelastningen for separate benzinmotormodeller er mærket i henhold til SAE (sammenslutningen af bilingeniører) -kode J1940, procedure til klassificering af lav motorkraft og drejningsmoment, og den er klassificeret i henhold til SAE J1995.

Drejningsmomentværdier er målt ved 2.600 o/min. for motorer med "rpm" angivet på mærkaten og 3.060 o/min. for alle andre; hestekræftværdier er angivet

ved 3.600 o/min. Bruttoeffektkurverne kan ses på www.BRIGGSandSTRATTON.COM. Nettokraftværdier bliver målt med udstødnings- og luftfilter monteret, hvorimod bruttokraftværdier bliver målt uden disse anordninger. Faktisk bruttomotoreffekt vil være højere end nettomotoreffekt og er bl.a. påvirket af lokale driftsforhold og variationer fra motor til motor. På grund af det store udvalg af ekstraudstyr, der kan benyttes sammen med motorer, yder

benzinmotoren måske ikke den forventede bruttoeffekt, när den anvendes med et bestemt stykke ekstraudstyr. Forskellen skyldes mange forskellige faktorer, herunder eksempelvis de forskellige motordele (luftfilter, udstødning, opladning, kølesystem, karburator, brændstofpumpe osv.), anvendelsesbegrænsninger, omgivelsernes driftsforhold (temperatur, fugtighed, højde) samt motor-til-motor-variation. På grund af fabrikations- og kapacitetsbegrænsninger kan Briggs & Stratton erstatte en motor med højere effekt for denne motor.

Inhaltsverzeichnis:

Vit hvordan du stanser enheten og løser ut kontrollene raskt.

AORSIKTIG indikerer en fare som, dersom den ikke unngås, vil føre til en mindre eller moderat skade.

Motorer avgir karbonmonoksid, en luktfri, fargeløs og giftig gass. Hvis du ånder inn karbonmonoksid, kan de føre til kvalme, besvimelse eller død.

Hvis maskinen ikke består en sikkerhetstest, må du ikke bruke maskinen. Kontakt autorisert forhandler.

Test 1 — Motoren bør IKKE dreie hvis

Test 2 — Motoren B∅R dreie og starte hvis

• PTO-bryteren er AV, OG
- Bremsepedalen er helt trykket inn (parkeringsbremsen er PÅ).

Drivstoff og drivstoffdamper er ekstremt lett antennelige og eksplosive.

Hvis du ånder inn karbonmonoksid kan det føre til kvalme, besvimelse eller død.

Drivstoff og drivstoffdamper er ekstremt lett antennelige og eksplosive.
