ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DCE080RS DEWALT

• Πληροφορίες σχετικά με το λέιζερ
• Ασφάλεια χρήστη
• Μπαταρίες και τροφοδοσία ρεύματος
• Πρακτικές συμβουλές για τη λειτουργία
• Ενεργοποίηση του λέιζερ
  • Έλεγχος της βαθμονόμησης
  • Χρήση του λέιζερ
• Χειρισμός του λέιζερ εξ αποστάσεως
  • Αξεσουάρ
  • Συντήρηση
• Αντιμετώπιση προβλημάτων
• Σέρβις και επισκευές
• Προδιαγραφές

Πληροφορίες σχετικά με το λέιζερ

To DCE080RS/GS Περιστροφικό λέιζερ μπαταρίας είναι προϊόν λέιζερ Κατηγορίας 2.

Δήλωση συμμόρφωσης ΕΚ Οδηγία ραδιοεξοπλισμού

CE

DEWALT - Περιστροφικό λέιζερ

DCE080RS, DCE080GS

Η DEWALT δηλώνει με την παρούσα ότι το DEWALT Περιστροφικό λέιζερ DCE080RS/DCE080GS βρίσκεται σε συμμόρφωση με την Οδηγία 2014/53/ΕΕ και όλες τις εφαρμόσιμες απαιτήσεις των Οδηγιών της ΕΕ.

Μπορείτε να ζητήσετε το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ από τη διεύθυνση DEWALT Industrial Tool Co., DEWALT Europe, D-655-10 Idstein, Germany 65509 ή μπορείτε να τη βρείτε στη διαδικτυακή διεύθυνση: www.2helpU.com.

Αναζήτηση βάσει του Προϊόντος και του Αριθμού τύπου που αναφέρονται στην πινακίδα ονομασίας.

ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

Ασφάλεια χρήστη

Οδηγίες ασφαλείας

Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Διαβάστε το εγχειρίδιο και προσέξτε αυτά τα σύμβολα.

ΚΙΝΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια δυνητικά επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια δυνητικά επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας.

ΕΠΙΣΗΜΑΝΣΗ: Υποδεικνύει μια πρακτική που δεν σχετίζεται με τραυματισμό ατόμων, η οποία, αν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλικές ζημιές.

Αν έχετε οποιεσδήποτε ερωτήσεις ή σχόλια σχετικά με αυτό ή οποιοδήποτε εργαλείο DEWALT®, μεταβείτε στο www.2helpU.com.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε και κατανοήστε όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών που περιέχονται στο παρόν εγχειρίδιο μπορεί να έχει ως συνέπεια σοβαρές σωματικές βλάβες. ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΓΙΕΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Έκθεση σε ακτινοβολία λέιζερ. Μην αποσυναρμολογήσετε ή τροποποιήσετε το εργαλείο λέιζερ. Δεν υπάρχουν στο εσωτερικό του προϊόντος εξαρτήματα που επιδέχονται σέρβις από το χρήστη. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Επικίνδυνη ακτινοβολία. Η χρήση ελέγχων ή ρυθμίσεων ή η εκτέλεση διαδικασιών διαφορετικών από αυτές που προβλέπονται, μπορεί να προκαλέσει έκθεση σε επικίνδυνη ακτινοβολία.

Η ετικέτα πάνω στο λέιζερ μπορεί να περιλαμβάνει τα ακόλουθα σύμβολα.

Σύμβολο Σημασία
V Βολτ
mW Χιλιοστά του βατ
	Προειδοποίηση για λέιζερ
nm Μήκος κύματος σε νανόμετρα
2 Λέιζερ Κατηγφρίας 2

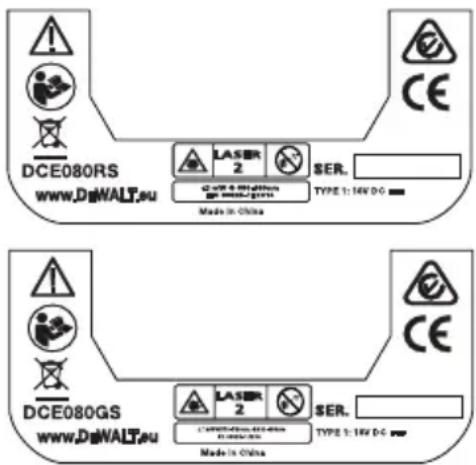

Προειδοποιητικές ετικέτες

Για την ευκολία και την ασφάλειά σας, πάνω στο λέιζερ υπάρχουν οι παρακάτω ετικέτες.

GR

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειωθεί ο κίνδυνος τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΑΚΤΙΝΟΒΟΛΙΑ ΛΕΙΖΕΡ. ΑΠΟΦΕΥΓΕΤΕ ΑΠΕΥΘΕΙΑΣ ΕΚΘΕΣΗ ΣΕ ΑΚΤΙΝΟΒΟΛΙΑ. Προϊόν λέιζερ Κατηγορίας 2.

DCE080RS www.DeWALT.su LASER 2 SER. TYPE 1: 14V DC Made in China DCE080GS www.DeWALT.su LASER 2 SER. TYPE 1: 14V DC Made in China

• Εάν ο εξοπλισμός χρησιμοποιείται κατά τρόπο που δεν καθορίζεται από τον κατασκευαστή, η προστασία που παρέχεται από τον εξοπλισμό μπορεί να είναι μειωμένη.
• Μη χρησιμοποιείτε το λέίζερ σε εκρηκτικά περιβάλλοντα, όπως με παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Αυτό το εργαλείο ενδέχεται να δημιουργήσει σπινθήρες οι οποίοι μπορούν να προκαλέσουν ανάφλεξη στη σκόνη ή στις αναθυμιάσεις.
• Όταν δεν χρησιμοποιείτε το λέιζερ, φυλάσσετέ το μακριά από παιδιά και άλλα μη εκπαιδευμένα άτομα. Τα λέιζερ είναι επικίνδυνα στα χέρια μη εκπαιδευμένων χρηστών.
  • Το σέρβις του εργαλείου ΠΡΕΠΕΙ να διεξάγεται μόνο από εξειδικευμένο προσωπικό επισκευών. Το σέρβις ή η συντήρηση που διεξάγονται από μη εξειδικευμένο προσωπικό μπορεί να επιφέρουν σωματική βλάβη. Για να εντοπίσετε το πλησιέστερο κέντρο σέρβις Stanley, μεταβείτε στη διαδικτυακή διεύθυνση www.2helpU.com.
• Μη χρησιμοποιείτε οπτικά όργανα όπως τηλεσκόπιο ή θεοδόλιχο για να δείτε την ακτίνα λέιζερ. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών.
• Μην τοποθετείτε το λέιζερ σε θέση η οποία θα μπορούσε να κάνει οποιοδήποτε άτομο να κοιτάξει ηθελημένα ή αθέλητα απευθείας μέσα στην ακτίνα λέιζερ. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών.
• Μην τοποθετείτε το λέιζερ κοντά σε ανακλαστική επιφάνεια η οποία μπορεί να κατευθύνει με ανάκλαση την ακτίνα λέιζερ στα μάτια οποιουδήποτε ατόμου. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών.
• Απενεργοποιείτε το λέιζερ όταν δεν είναι σε χρήση. Αν αφήσετε το λέιζερ ενεργοποιημένο, αυξάνεται ο κίνδυνος να κοιτάξει κάποιος μέσα στην ακτίνα λέιζερ.
• Μην τροποποιήσετε με κανένα τρόπο το λέιζερ. Η τροποποίηση του εργαλείου μπορεί να επιφέρει έκθεση σε επικίνδυνη ακτινοβολία λέιζερ.

• Μη χρησιμοποιείτε το λέιζερ όταν υπάρχουν γύρω παιδιά και μην επιτρέπετε να το χρησιμοποιούν παιδιά. Μπορεί να προκληθεί σοβαρή βλάβη των ματιών.

• Μην αφαιρείτε ή φθείρετε τις προειδοποιητικές ετικέτες. Αν αφαιρεθούν οι ετικέτες, τότε οι χρήστες ή άλλα άτομα μπορεί αθέλητα να εκθέσουν τον αυτό τους σε ακτινοβολία.

• Τοποθετείτε το λέιζερ καλά στηριγμένο σε οριζόντια επιφάνεια. Αν πέσει το λέιζερ, θα μπορούσε να προκληθεί ζημ στο λέιζερ ή σοβαρός τραυματισμός ατόμων.

Ατομική ασφάλεια

• Να είστε σε επαγρύπνηση, να προσέχετε τι κάνετε και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε ένα προϊόν λέιζερ. Μη χρησιμοποιείτε το εργαλείο εάν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμή απροσεξίας κατά τη χρήση προϊόντων λέιζερ μπορεί να επιφέρει σοβαρό τραυματισμό.
- Χρησιμοποιείτε κατάλληλο ατομικό προστατευτικό εξοπλισμό περιλαμβανομένης προστασίας των ματιών όταν εργάζεστε σε κατασκευαστικό περιβάλλον.

Χρήση και φροντίδα του εργαλείου

• Μη χρησιμοποιήσετε το εργαλείο αν ο διακόπτης δεν το ενεργοποιεί ή δεν το απενεργοποιεί. Οποιοδήποτε εργαλείο δεν μπορεί να ελέγχεται με το διακόπτη του, είναι επικίνδυνο πρέπει να επισκευάζεται.
• Αποθηκεύετε τα εργαλεία λέιζερ που δεν χρησιμοποιείτε μακριά από παιδιά και μην επιτρέπετε τη χρήση του εργαλείου από άτομα που δεν είναι εξοικειωμένα με το προϊόν λέιζερ ή με τις παρούσες οδηγίες. Τα προϊόντα λέιζερ είναι επικίνδυνα στα χέρια μη εκπαιδευμένων χρηστών.
• Χρησιμοποιείτε μόνο αξεσουάρ τα οποία προτείνονται από τον κατασκευαστή του μοντέλου που έχετε. Αξεσουάρ τα οποία μπορεί να είναι κατάλληλα για ένα εργαλείο μπορεί να αποτε κίνδυνο όταν χρησιμοποιούνται με άλλο εργαλείο.

Μπαταρίες και τροφοδοσία ρεύματος

Αυτό το περιστροφικό λέιζερ DEWALT μπορεί να δεχτεί όλες τις μπαταρίες ιόντων λιθίου 18 V, αλλά έχει κατασκευαστεί να είνο ανθεκτικό σε ζημιές από πτώση όταν χρησιμοποιείται με τις εξή μπαταρίες: Όλες τις μπαταρίες 1,5 Ah και 2 Ah DEWALT 18 V ιό λιθίου.

Φόρτιση του πακέτου μπαταρίας

To πακέτο μπαταρίας δεν είναι πλήρως φορτισμένο κατά την παράδοσή του. Πριν χρησιμοποιήσετε αυτό το περιστροφικό λέιζερ χρειάζεστε ένα φορτιστή μπαταριών 18 V της DEWALT για να φορτίσετε το πακέτο μπαταρίας.

- Διαβάστε οπωσδήποτε όλες τις οδηγίες για την ασφάλεια πριν χρησιμοποιήσετε το φορτιστή σας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

ΜΗΝ επιχειρήσετε να φορτίσετε το πακέτο μπαταρίας με οποιουσδήποτε φορτιστές άλλους από τους αναφερόμενους στο παρόν εγχειρίδιο. Ο φορτιστής και το πακέτο μπαταρίας έχουν σχεδιαστεί ειδικά για να λειτουργούν μαζί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Τηρείτε προσεκτικά όλες τις οδηγίες και προειδοποιήσεις πάνω στην ετικέτα και στη συσκευασία της μπαταρίας καθώς και στο συνοδευτικό Εγχειρίδιο ασφάλειας μπαταριών.

1. Εισάγετε το πακέτο μπαταρίας μέσα στο φορτιστή όπως περιγράφεται στο Εγχειρίδιο ασφάλειας μπαταριών.
2. Περιμένετε έως ότου το πακέτο μλαταρίας είναι πλήρως φορτισμένο.
3. Τραβήξτε το πακέτο μπαταρίας έξω από το φορτιστή.

ΣΗΜΕΙΩΣΗ: Όταν παραγγέλνετε εφεδρικά πακέτα μπαταρίας, φροντίστε να συμπεριλάβετε τον αριθμό καταλόγου και την τάση.

Χρήση του πακέτου μπαταρίας 18 V DEWALT

1. Τοποθετήστε το πλήρως φορτισμένο πακέτο μπαταρίας 18 V DEWALT έτσι ώστε το κουμπί απασφάλισης (Εικόνα) να είναι στραμμένο μακριά από σας και προς τα δεξιά.
2. Πατήστε και κρατήστε πατημένο το κουμπί απελευθέρωσης (Εικόνα①) πάνω στο πακέτο μπαταρίας.
3. Περάστε το πακέτο μπαταρίας πλήρως μέσα στη ράγα στο πλάτου λέιζερ (Εικόν⑩ ②).
4. Έλευθερώστε το κουμπί στο πακέτο μπαταρίας.

Αφαίρεση του πακέτου μπαταρίας

1. Πατήστε και κρατήστε πατημένο το κουμπί απελευθέρωσης πάνω στο πακέτο μπαταρίας (Εικόνα ⑭ ①).
2. Τραβήξτε το πακέτο μπαταρίας έξω από τη ράγα στο λέιζερ.
3. Ελευθερώστε το κουμπί στο πακέτο μπαταρίας.
4. Για να επαναφορτίσετε το πακέτο μπαταρίας, εισάγετέ το στο φορτιστή όπως περιγράφεται στο Εγχειρίδιο ασφάλειας μπαταριών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Οι μπαταρίες μπορεί να εκραγούν ή να παρουσιάσουν διαρροή και να προκαλέσουν τραυματισμό ή πυρκαγιά. Για να μειώσετε αυτόν τον κίνδυνο, ακολουθήστε τις οδηγίες στο Εγχειρίδιο ασφάλειας μπαταριών.

Αποθήκευση πακέτων μπαταρίας

• Το καλύτερο μέρος αποθήκευσης είναι ένα δροσερό και ξηρό μέρος, μακριά από το άμεσο ηλιακό φως και από υπερβολική ζέστη ή κρύο.
- Η παρατεταμένη αποθήκευση δεν θα είναι επιβλαβής για το πακέτο μπαταρίας ή το φορτιστή. Υπό σωστές συνθήκες, οι μπαταρίες μπορούν να αποθηκευτούν για 5 χρόνια ή περισσότερο.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΧΡΗΣΗ

Εγκατάσταση της μπαταρίας τύπου κέρματος

Μια μπαταρία τύπου κέρματος θα πρέπει ήδη να έχει εγκατασταθεί στην κάτω πλευρά της μονάδας λέιζερ (Εικόνα ③) ώστε να είναι έτοιμη για χρήση της σύνδεσης Bluetooth®, Αφού αφαιρέσετε το προστατευτικό μπαταρίας. Για να αφαιρέσετε την προστατευτική μπαταρία στο νέο λέιζερ σας, ή να αντικαταστήσετε την μπαταρία κυτάρων νομισμάτων στο μέλλον, ακολουθήστε αυτά τα βήματα.

1. Προσεκτικά, γυρίστε το λέιζερ ανάποδα.
2. Στην κάτω πλευρά του λέιζερ, ξεβιδώστε το κάλυμμα του διαμερίσματος μπαταρίας, το οποίο επισημαίνεται με 3V CR2430.

3. Ανυψώστε το κάλυμμα του διαμερίσματος μπαταρίας και αφαιρέστε την μπαταρία τύπου κέρματος.

4. Εάν το λέιζερ σας είναι νέο, αφαιρέστε το προστατευτικό μπαταριών (στρογγυλός δίσκος), και τοποθετήστε έπειτα την ίδια μπαταρία κυπάρων νομισμάτων.

5. Εάν το λέιζερ σας δεν είναι νέο, Εισάγετε στο διαμέρισμα μπαταρίας μια νέα μπαταρία τύπου κέρματος 3V CR2430.
6. Προσεκτικά τοποθετήστε το κάλυμμα διαμερίσματος μπαταρίας πάλι στη σωστή θέση και χρησιμοποιήστε τις βίδες για να ασφαλίσετε το κάλυμμα στη θέση του στην κάτω πλευρά της μονάδας λέιζερ.

Bluetooth

TO ΣΗΜΑ ΛΕΞΗΣ ΚΑΙ ΤΑ ΛΟΓΟΥΠΑ BLUETOOTH® EINAI KATAΧΩΡΗΜΕΝΑ ΕΜΠΟΡΙΚΑ ΣΗΜΑΤΑ ΙΔΙΟΚΤΗΣΙΑΣ ΤΗΣ BLUETOOTH®, SIG, INC. ΚΑΙ ΟΠΟΙΑΔΗΠΟΤΕ ΧΡΗΣΗ ΤΕΤΟΙΩΝ ΣΗΜΑΤΩΝ ΑΠΟ ΤΗΝ DEWALT ΓΙΝΕΤΑΙ ΚΑΤΟΠΙΝ ΑΔΕΙΑΣ. ΤΟ ΑΡΡΕΛ ΚΑΙ ΤΟ ΛΟΓΟΥΠΟ ΑΡΡΕ ΕΙΝΑΙ ΕΜΠΟΡΙΚΑ ΣΗΜΑΤΑ ΤΗΣ ΑΡΡΕ INC., ΚΑΤΑΧΩΡΗΜΕΝΑ ΣΤΙΣ Η.Π.Α. ΚΑΙ ΣΕ ΑΛΛΕΣ ΧΩΡΕΣ. ΤΟ ΑΡΡ STORE ΕΙΝΑΙ ΣΗΜΑ ΥΠΗΡΕΣΙΑ ΤΗΣ ΑΡΡΕ INC., ΚΑΤΑΧΩΡΗΜΕΝΟ ΣΤΙΣ Η.Π.Α. ΚΑΙ ΣΕ ΑΛΛΕΣ ΧΩΡΕΣ. ΤΟ GOOGLE PLAY ΚΑΙ ΤΟ ΛΟΓΟΥΠΟ GOOGLE PLAY ΕΙΝΑΙ ΕΜΠΟΡΙΚΑ ΣΗΜΑΤΑ ΤΗΣ GOOGLE INC.

Εγκατάσταση μπαταριών στο τηλεχειριστήριο

Τοποθετήστε νέες μπαταρίες AAA στο τηλεχειριστήριο ώστε να μπορείτε να το χρησιμοποιήσετε με τη μονάδα λέιζερ.

1. Στην κάτω πλευρά του τηλεχειριστηρίου, ανυψώστε την ασφάλιση για να ανοίξετε το κάλυμμα του διαμερίσματος μπαταριών (Εικόνα ⑥ ①).
2. Τοποθετήστε δύο νέες, υψηλής ποιότητας, επώνυμες μπαταρίες AAA, προσέχοντας απαραίτητα να τοποθετήσετε τα άκρα - και + κάθε μπαταρίας όπως υποδεικνύεται στο εσωτερικό του διαμερίσματος μπαταριών (Εικόνα © ②).
3. Πιέστε το κάλυμμα του διαμερίσματος μπαταριών για να κλείσει, έως ότου κουμπώσει στη θέση του (Εικόνα ③).

Φόρτιση του ανιχνευτή

Ο ψηφιακός ανιχνευτής λέιζερ λειτουργεί με μία μπαταρία ιόντων λιθίου. Για τη φόρτιση της μπαταρίας.

1. Εισάγετε το άκρο USB του καλωδίου φόρτισης μέσα σε μια θύρα USB (Εικόνα ①).

2. Στον ανιχνευτή, τραβήξτε το κάλυμμα της θύρας Micro USB (Εικόνα ① ②) προς τα έξω και πλάι.

3. Εισάγετε το άκρο Micro USB του καλωδίου φόρτισης μέσα στη θύρα Micro USB του ανιχνευτή (Εικόνα ⑧ ③).

4. Αφήστε στον ανιχνευτή αρκετό χρόνο για να φορτιστεί πλήρως. Η λυχνία LED στον ανιχνευτή θα παραμείνει Κόκκινη επειδή η μπαταρία φορτίζεται (Εικόνα (F) 13).
5. Όταν η LED στον ανιχνευτή γίνει Πράσινη, αφαιρέστε το καλώδιο φόρτισης.

Πρακτικές συμβουλές για τη λειτουργία

• Για να παρατείνετε τη διάρκεια χρήσης της μπαταρίας ανά φόρτιση, απενεργοποιείτε τη μονάδα λέιζερ όταν δεν χρησιμοποιείται.
• Για να διασφαλίζετε την ακρίβεια στην εργασία σας, ελέγχετε συχνά τη βαθμονόμηση του λέιζερ. Ανατρέξτε στην ενότητα Βαθμονόμηση του λέιζερ.
• Πριν επιχειρήσετε τη χρήση του λέιζερ, βεβαιωθείτε ότι το εργαλείο έχει τοποθετηθεί σε σχετικά ομαλή, ασφαλή επιφάνεια.
• Πάντα σημαδεύετε το κέντρο της γραμμής ή της κουκκίδας λέιζερ. Αν κάθε φορά σημαδεύετε διαφορετικά τμήματα της ακτίνας, τότε θα εισάγετε σφάλματα στις μετρήσεις σας.
• Για να αυξήσετε την απόσταση και την ακρίβεια της εργασίας, στήνετε το λέιζερ στο μέσον της περιοχής εργασίας.
• Όταν συνδέετε το λέιζερ σε τρίποδο ή τοίχο, στερεώνετέ το με ασφάλεια.
• Όταν εργάζεστε σε εσωτερικό χώρο, μια χαμηλή ταχύτητα της περιστροφικής κεφαλής θα παράγει μια γραμμή που θα φαίνεται φωτεινότερη, ενώ μια μεγαλύτερη ταχύτητα περιστροφικής κεφαλής θα παράγει παχύτερη γραμμή.
  • Για να αυξήσετε την ορατότητα της ακτίνας, φορέστε ενισχυτικά γυαλιά λέιζερ (Εικόνα ^⑤ ) και/ή χρησιμοποιήστε μια κάρτα στόχου λέιζερ (Εικόνα ^® ) για να σας βοηθήσει να βρείτε την ακτίνα.
• Ακραίες μεταβολές της θερμοκρασίας μπορούν να προκαλέσουν κίνηση ή μετατόπιση κατασκευών κτιρίων, μεταλλικών τριπόδων, εξοπλισμού κλπ. κάτι που μπορεί να επηρεάσει την ακρίβεια. Ελέγχετε συχνά την ακρίβεια κατά την εργασία.

• Αν η μονάδα λέιζερ έχει πέσει ή έχει υποστεί δυνατό χτύπημα, αναθέσετε σε εξειδικευμένο κέντρο σέρβις να ελέγξει το σύστημα βαθμονόμησης, πριν χρησιμοποιήσετε το λέιζερ.

Ενεργοποίηση του λέιζερ

1. Εισάγετε το πλήρως φορτισμένο πακέτο μπαταρίας DEWALT 18 V όπως φαίνεται στην Εικόνα Ⓓ.
2. Πατήστε απαλά το κουμπί τροφοδοσίας ψια να ενεργοποιήσετε το λέιζερ:

- Η ενδεικτική λυχνία LED τροφοδοσίας (Εικόνα ① ③) θα ανάψει.

- Η λειτουργία αυτόματου αλφαδιάσματος ενεργοποιείται αυτόματα και η μονάδα λέιζερ θα αλφαδιαστεί αυτόματα. Όταν έχει αλφαδιαστεί η μονάδα λέιζερ, η ακτίνα θα περιστραφεί δεξιόστροφα μία φορά με ταχύτητα 600 σ.α.λ.

• 30 δευτ. μετά το τελευταίο πάτημα κουμπιού, ενεργοποιείται αυτόματα η Λειτουργία HI (Υψος μέσου, κατά της διολίσθησης) και ανάβει η LED HI (Εικόνα ① ②). (Μπορείτε να απενεργοποιήσετε τη Λειτουργία HI κρατώντας πατημένο το κουμπί Λειτουργία Κλίσης ξια 2 δευτερόλεπτα. Η μονάδα λέιζερ θα εκπέψωει ένα διπλό ήχο μπιπ και η LED Λειτουργίας HI θα σβήσει. ΣΗΜΕΙΩΣΗ: Όταν η Λειτουργία HI έχει απενεργοποιηθεί, η μονάδα λέιζερ δεν μπορεί να ανιχνεύσει καμία κίνηση μετά το στήσιμο, και επομένως δεν μπορεί να διασφαλιστεί η ακρίβεια.)

1. Πατήστε (Εικόνα ① 16) για να ρυθμίσετε την Ταχύτητα περιστροφής της ακτίνας λέιζερ σε μία από τις 4 προρρυθμισμένες της ταχύτητες (150, 300, 600 και 1200 σ.α.λ.). ΣΗΜΕΙΩΣΗ: Η ακρίβεια είναι βέλτιστη σε 600 σ.α.λ. ή λιγότερες.

2. Για να αλλάξετε την κατεύθυνση της ακτίνας λέιζερ ενώ η μονάδα είναι σε λειτουργία αυτόματου αλφαδιάσματος, πατήστε ⑦ ή (Εικόνα ⑧ ή ⑲).

3. Πατήστε το κουμπί Λειτουργία Σάρωσης (Εικόνα ①⑰) για να ρυθμίσετε τη μονάδα λέιζερ για σάρωση σε λειτουργία γωνίας 0°, 15°, 45° ή 90°.

4. χρησιμοποιείται για να θέτει την κεφαλή λέιζερ σε παλινδρομική κίνηση σάρωσης, ώστε να παράγεται μια μικρού μήκους, φωτεινή γραμμή λέιζερ. Αυτή η μικρού μήκους γραμμή είναι πολύ πιο φωτεινή και πιο ορατή από όταν η μονάδα είναι σε λειτουργία πλήρους περιστροφής.

5. Η κατεύθυνση της ζώνης σάρωσης μπορεί να ελεγχθεί με τα κουμπιά βέλους 📊 kαι Ⓔ(Εικόνα Ⓔ 18 ή 19)

6. Αν πατήσετε το κουμπί Λειτουργία Κλίσης ✉ για να ενεργοποιήσετε τη Λειτουργία Κλίσης, η μονάδα εμπλέκει αυτόματα τον άξονα Χ. Αυτό σας επιτρέπτει να δώσετε κλίση στη μονάδα λέιζερ στην κατεύθυνση του άξονα Χ, όπως υποδεικνύεται από το σημάδι Χ στον πάνω προστατευτικό κλωβό.

7. Σε ορισμένες περιπτώσεις μπορεί να είναι επιθυμητή η κλίση του λέιζερ να είναι στον άξονα Υ. Μπορείτε να εναλλάξετε τη Λειτουργία Κλίσης μεταξύ του άξονα Υ και του άξονα Χ πατώντας το κουμπί άξονα Χ-Υ (Εικόνα ①3).

8. Αν χρησιμοποιείτε αλφάδιασμα στον άξονα Χ, θα ανάψει η LED του άξονα Χ (Εικόνα ① 15), ή αν χρησιμοποιείτε αλφάδιασμα στον άξονα Υ, θα ανάψει η LED του άξονα Υ (Εικόνα ② 14).

9. Όταν η μονάδα είναι σε Λειτουργία Κλίσης, πατήστε 📋 ή 📞 για να δώσετε στην κεφαλή λέιζερ κλίση προς τα πάνω και κάτω (να ρυθμίσετε την ανύψωση της ακτίνας λέιζερ).

10. Κάθε σύντομο πάτημα του 🔑 ή θα μεταβάλλει την κλίση κατά 0,01° (1/16" ανά 30 πόδια ή 1,6 mm ανά 10 m).

11. Αν πατήσετε και κρατήσετε πατημένο το όή φια χρόνο μεταξύ 2 δευτ. και 10 δευτ., η κλίση θα μεταβάλλεται από 0,01°/δευτ. έως 0,2°/δευτ.

12. Αν πατήσετε και κρατήσετε πατημένο το 📋ή 🌐ια περισσότερο από 10 δευτ., η κλίση θα μεταβάλλεται κατά 0,2°/δευτ.

13. Για να απενεργοποιήσετε τη μονάδα λέιζερ, πατήστε και κρατήστε πατημένο το κουμπί τροφοδοσίας ψια 3 δευτ.

14. ΠΡΙΝ χρησιμοποιήσετε τη μονάδα λέίζερ για την πρώτη σας εργασία, ακολουθήστε τις οδηγίες για Έλεγχο της βαθμονόμησης.

ΣΗΜΕΙΩΣΗ: Όταν πατήσετε το κουμπί Λειτουργίας Κλίσης κπάλι, το λέιζερ θα επιστρέψει σε λειτουργία αυτόματου αλφαδιάσματος.

'Ελεγχος της βαθμονόμησης

Οι επιτόπιοι έλεγχοι βαθμονόμησης πρέπει να γίνονται συχνά. Αυτό το τμήμα παρέχει οδηγίες για την πραγματοποίηση απλών επιτόπιων ελέγχων βαθμονόμησης στο περιστροφικό σας λέιζερ DEWALT. Οι επιτόπιοι έλεγχοι βαθμονόμησης δεν βαθμονομούν το λέιζερ. Δηλαδή, αυτοί οι έλεγχοι δεν διορθώνουν σφάλματα στη δυνατότητα του λέιζερ για οριζόντιο ή κατακόρυφο αλφάδιασμα. Αντί αυτού, οι έλεγχοι υποδεικνύουν αν το λέιζερ παρέχει ή όχι σωστή γραμμή οριζόντιου και κατακόρυφου αλφαδιάσματος. Αυτοί οι έλεγχοι δεν μπορούν να υποκαταστήσουν την επαγγελματική βαθμονόμηση που γίνεται από ένα κέντρο σέρβις DEWALT.

'Ελεγχος βαθμονόμησης οριζόντιου αλφαδιάσματος (άξονας Χ)

1. Τοποθετήστε ένα τρίποδο σταθερά στο έδαφος ανάμεσα σε δύο τοίχους που απέχουν μεταξύ τους τουλάχιστον 15 m. Η ακριβής θέση του τριπόδου δεν είναι καίριας σημασίας.

2. Βεβαιωθείτε ότι η πάνω πλευρά του τριπόδου είναι κατά προσέγγιση οριζόντια.

3. Η μονάδα λέιζερ θα αλφαδιαστεί αυτόματα μόνον αν η πάνω πλευρά του τριπόδου είναι εντός ± 5° από το οριζόντιο επίπεδο.
   • Αν η μονάδα λέιζερ στηθεί πολύ εκτός αλφαδιάσματος, θα εκπέμψει ήχο μπιπ όταν φθάσει το όριο του εύρους αλφαδιάσματός της. Δεν θα προκληθεί ζημιά στη μονάδα λέιζερ, αλλά η μονάδα δεν θα λειτουργεί, σε κατάσταση «εκτός αλφαδιάσματος».

4. Συνδέστε έναν προσαρμογέα για τρίποδο (Εικόνα ⑤①) στη μονάδα λέιζερ. Ο προσαρμογέας μπορεί να τοποθετηθεί στην κάτω πλευρά για λειτουργία οριζόντιου αλφαδιάσματος ή στο πλάι για λειτουργία κατακόρυφου αλφαδιάσματος.

5. Τοποθετήστε τη μονάδα λέιζερ με τον συνδεδεμένο προσαρμογέα πάνω στο τρίποδο και βιδώστε το περιστροφικό κουμπί με σπείρωμα πάνω στο τρίποδο στο θηλυκό σπείρωμα που διαθέτει ο προσαρμογέας για τρίποδο.

6. Ρυθμίστε τη θέση της μονάδας λέιζερ με το τρίποδο έτσι ώστε ο άξονας Χ της μονάδας λέιζερ να δείχνει απευθείας προς έναν από τους τοίχους (Εικόνα ①).
7. Ενεργοποιήστε τη μονάδα λέιζερ και αφήστε την να αλφαδιαστεί αυτόματα.
8. Εκεί όπου εμφανίζεται η ακτίνα στον αριστερό τοίχο, σημαδέψτε το σημείο Α, και εκεί όπου εμφανίζεται η ακτίνα στον δεξιό τοίχο, σημαδέψτε το σημείο Β.
9. Περιστρέψτε τη μονάδα λέιζερ κατά 180° έτσι ώστε ο άξονας Χ να δείχνει απευθείας προς τον απέναντι τοίχο (Εικόνα L ②).
10. Αφήστε τη μονάδα λέιζερ να αλφαδιαστεί αυτόματα.
11. Εκεί όπου εμφανίζεται η ακτίνα στον αριστερό τοίχο, σημαδέψτε το σημείο ΑΑ, και εκεί όπου εμφανίζεται η ακτίνα στον δεξιό τοίχο, σημαδέψτε το σημείο ΒΒ.
12. Υπολογίστε το Συνολικό σφάλμα χρησιμοποιώντας την παρακάτω εξίσωση:

$$ \Sigma \text { uvo } \lambda \text { i } \text { k } \text { ó } \sigma \varphi \acute {\alpha} \lambda \mu \alpha = (\text { AA - A }) - (\text { BB - B }) $$

1. Αν η μέτρησή σας για το Συνολικό σφάλμα είναι μεγαλύτερη από το Επιτρεπόμενο σφάλμα για την αντίστοιχη Απόσταση μεταξύ τοίχων στον πίνακα που ακολουθεί, η μονάδα λέιζερ πρέπει να παραδοθεί για σέρβις σε ένα εξουσιοδοτημένο κέντρο σέρβις.

L (Απόσταση μεταξύ τοίχων)	Επιτρεπόμενο σφάλμα
15 m (40') 1,5 mm (3/64")
20 m (50') 2 mm (1/16")
25 m (70') 2,5 mm (3/32")
30 m (100') 3 mm (1/8")

'Ελεγχος βαθμονόμησης οριζόντιου αλφαδιάσματος (άξονας Υ)

1. Στήστε ένα τρίποδο ανάμεσα σε δύο τοίχους που απέχουν μεταξύ τους τουλάχιστον 15 m. Η ακριβής θέση του τριπόδου δεν είναι καίριας σημασίας.

2. Βεβαιωθείτε ότι η πάνω πλευρά του τριπόδου είναι κατά προσέγγιση οριζόντια.

3. Η μονάδα λέιζερ θα αλφαδιαστεί αυτόματα μόνον αν η πάνω πλευρά του τριπόδου είναι εντός ± 5° από το οριζόντιο επίπεδο.
   • Αν η μονάδα λέιζερ στηθεί πολύ εκτός αλφαδιάσματος, θα εκπέμψει ήχο μπιπ όταν φθάσει το όριο του εύρους αλφαδιάσματός της. Δεν θα προκληθεί ζημιά στη μονάδα λέιζερ, αλλά η μονάδα δεν θα λειτουργεί, σε κατάσταση «εκτός αλφαδιάσματος».

4. Συνδέστε έναν προσαρμογέα για τρίποδο (Εικόνα ⑤) στη μονάδα λέιζερ. Ο προσαρμογέας μπορεί να τοποθετηθεί στην κάτω πλευρά για λειτουργία οριζόντιου αλφαδιάσματος ή στο πλάι για λειτουργία κατακόρυφου αλφαδιάσματος.

5. Τοποθετήστε τη μονάδα λέιζερ με τον συνδεδεμένο προσαρμογέα πάνω στο τρίποδο και βιδώστε το περιστροφικό κουμπί με σπείρωμα πάνω στο τρίποδο στο θηλυκό σπείρωμα που διαθέτει ο προσαρμογέας για τρίποδο.
6. Ρυθμίστε τη θέση της μονάδας λέιζερ με το τρίποδο έτσι ώστε ο άξονας Υ της μονάδας λέιζερ να δείχνει απευθείας προς έναν από τους τοίχους (Εικόνα ⑮ ①).
7. Ενεργοποιήστε τη μονάδα λέιζερ και αφήστε την να αλφαδιαστεί αυτόματα.
8. Εκεί όπου εμφανίζεται η ακτίνα στον αριστερό τοίχο, σημαδέψτε το σημείο Α, και εκεί όπου εμφανίζεται η ακτίνα στον δεξιό τοίχο, σημαδέψτε το σημείο Β.
9. Περιστρέψτε τη μονάδα λέιζερ κατά 180° έτσι ώστε ο άξονας Υ να δείχνει απευθείας προς τον απέναντι τοίχο (Εικόνα Ⓜ②).
10. Αφήστε τη μονάδα λέιζερ να αλφαδιαστεί αυτόματα.

11. Εκεί όπου εμφανίζεται η ακτίνα στον αριστερό τοίχο, σημαδέψτε το σημείο ΑΑ, και εκεί όπου εμφανίζεται η ακτίνα στον δεξιό τοίχο, σημαδέψτε το σημείο ΒΒ.

12. Υπολογίστε το Συνολικό σφάλμα χρησιμοποιώντας την παρακάτω εξίσωση:

$$ \Sigma \text { uvo } \lambda \text { i } \text { k } \text { o } \sigma \varphi \acute {\alpha} \lambda \mu \alpha = (\text { AA - A }) - (\text { BB - B }) $$

1. Αν η μέτρησή σας για το Συνολικό σφάλμα είναι μεγαλύτερη από το Επιτρεπόμενο σφάλμα για την αντίστοιχη Απόσταση μεταξύ τοίχων στον πίνακα που ακολουθεί, η μονάδα λέιζερ πρέπει να παραδοθεί για σέρβις σε ένα εξουσιοδοτημένο κέντρο σέρβις.

L (Απόσταση μεταξύ τοίχων)	Επιτρεπόμενο σφάλμα
15 m (40') 1,5 mm (3/64")
20 m (50') 2 mm (1/16")
25 m (70') 2,5 mm (3/32")
30 m (100') 3 mm (1/8")

'Ελεγχος σφάλματος κατακόρυφου αλφαδιάσματος

Πραγματοποιήστε αυτόν τον έλεγχο χρησιμοποιώντας έναν τοίχο που είναι τουλάχιστον εξ ίσου ψηλός με τον ψηλότερο τοίχο για τον οποίο θα χρησιμοποιηθεί αυτό το λέιζερ (Εικόνα Ⓑ).

1. Χρησιμοποιώντας ένα στάνταρ νήμα στάθμης ως αναφορά, σημαδέψτε το πάνω και το κάτω μέρος ενός τοίχου. (Βεβαιωθείτε να σημαδέψετε τον τοίχο και όχι το δάπεδο ή την οροφή).
2. Τοποθετήστε το περιστροφικό λέιζερ σταθερά πάνω στο δάπεδο περίπου 1 m (3') από τον τοίχο.
3. Ενεργοποιήστε τη μονάδα λέιζερ και στοχεύστε την κουκκίδα λέιζερ στο σημάδι στο κάτω μέρος το τοίχου.
4. Χρησιμοποιώντας το βέλος ☑ ή ☐ στο τηλεχειριστήριο (Εικόνα Ⓑ 6 ή 7), περιστρέψτε την κουκκίδα προς τα πάνω.
5. Αν το κέντρο της κουκκίδας περάσει πάνω από το σημάδι στο πάνω μέρος του τοίχου, η μονάδα λέιζερ είναι σωστά βαθμονομημένη.

Χρήση του λέιζερ

Χρήση του λέιζερ πάνω σε τρίποδο

1. Τοποθετήστε ένα τρίποδο σταθερά και ρυθμίστε το στο επιθυμητό ύψος. Βεβαιωθείτε ότι το τρίποδο έχει βίδα με σπείρωμα 5/8»-11 για να διασφαλιστεί ασφαλής στερέωση της μονάδας λέιζερ.
2. Βεβαιωθείτε ότι η πάνω πλευρά του τριπόδου είναι κατά προσέγγιση οριζόντια.
3. Η μονάδα λέιζερ θα αλφαδιαστεί αυτόματα μόνον αν η πάνω πλευρά του τριπόδου είναι εντός ± 5° από το οριζόντιο επίπεδο.
   • Αν η μονάδα λέιζερ στηθεί πολύ εκτός αλφαδιάσματος, θα εκπέμψει ήχο μπιπ όταν φθάσει το όριο του εύρους αλφαδιάσματός της. Δεν θα προκληθεί ζημιά στη μονάδα λέιζερ, αλλά η μονάδα δεν θα λειτουργεί, σε κατάσταση «εκτός αλφαδιάσματος».
4. Συνδέστε έναν προσαρμογέα για τρίποδο (Εικόνα Ⓖ①) στο κάτω μέρος της μονάδας λέιζερ (Εικόνα Ⓖ②).
5. Τοποθετήστε τη μονάδα λέιζερ με τον συνδεδεμένο προσαρμογέα πάνω στο τρίποδο και βιδώστε το περιστροφικό κουμπί με στείρωμα πάνω στο τρίποδο στο θηλυκό στείρωμα που διαθέτει ο προσαρμογέας για τρίποδο.
6. Ενεργοποιήστε το λέιζερ και αφήστε το να οριζοντιωθεί αυτόματα σε οριζόντια λειτουργία (οριζόντιου αλφαδιάσματος) (Εικόνα ①).
7. Αν θέλετε να χρησιμοποιήσετε το λέιζερ σε κάθετη λειτουργία (κατακόρυφου αλφαδιάσματος), ακολουθήστε τα εξής βήματα διατηρώντας το λέιζερ ενεργοποιημένο:
8. Προσεκτικά αφαιρέστε το λέιζερ από το τρίποδο.
9. Αφαιρέστε τον προσαρμογέα τριπόδου (Εικόνα ① ①) από την κάτω πλευρά της μονάδας λέιζερ (Εικόνα ① ②) και συνδέστε τον στο πλάι (Εικόνα ① ③).
10. Με το λέιζερ στην κάθετη θέση (κατακόρυφου αλφαδιάσματος), συνδέστε τη μονάδα λέιζερ στο τρίποδο (Εικόνα ①④). Η κουκκίδα στρέφεται κάτω, στη θέση ώρας 6 ακριβώς.

11. Πιέστε ^RPM για να βεβαιωθείτε ότι το λέιζερ περιοτρέφεται.

12. Ρυθμίστε την ταχύτητα περιστροφής και τα χειριστήρια, όπως θέλετε (Εικόνα Ⓗ).

Χρήση του λέιζερ πάνω σε δάπεδο

Το αλφάδι λέιζερ μπορεί να τοποθετηθεί απευθείας πάνω στο δάπεδο για εφαρμογές οριζόντιου και κατακόρυφου αλφαδιάσματος όπως την κατασκευή πλαισίων τοίχων.

1. Τοποθετήστε το λέιζερ πάνω σε μια σχετικά ομαλή και οριζόντια επιφάνεια σε σημείο όπου δεν θα διαταραχθεί και δεν θα είναι εκτεθειμένη σε κραδασμούς.
2. Τοποθετήστε το λέιζερ για ρύθμιση οριζόντιου αλφαδιάσματος (Εικόνα Ⓗ ①).
3. Ενεργοποιήστε το λέιζερ και αφήστε το να οριζοντιωθεί αυτόματα σε λειτουργία οριζόντιου αλφαδιάσματος (οριζόντια λειτουργία).
4. Αν θέλετε να χρησιμοποιήσετε το λέιζερ σε κατακόρυφη λειτουργία (κατακόρυφου αλφαδιάσματος), προσεκτικά περιστρέψτε το λέιζερ έτσι ώστε το πληκτρολόγιο να είναι στο πάνω μέρος (Εικόνα ②). Η κουκκίδα στρέφεται κάτω, στη θέση ώρας 6 ακριβώς. Πιέστε να βεβαιωθείτε ότι το λέιζερ περιστρέφεται.
5. Ρυθμίστε την ταχύτητα περιστροφής και τα χειριστήρια, όπως θέλετε (Εικόνα Ⓗ).

ΣΗΜΕΙΩΣΗ:

Το λέίζερ θα είναι ευκολότερο να ετοιμαστεί για εφαρμογές τοίχων αν η ταχύτητα περιστροφής τεθεί σε 0 σ.α.λ. και χρησιμοποιηθεί το τηλεχειριστήριο για ευθυγράμμιση του λέίζερ με τα σημάδια ελέγχου. Το τηλεχειριστήριο επιτρέπει το στήσιμο του λέίζερ από ένα άτομο.

Χρήση του λέιζερ σε συνδυασμό με ανιχνευτή λέιζερ

Πώς λειτουργεί ο ανιχνευτής

Ορισμένα κιτ λέιζερ περιλαιμβάνουν έναν ψηφιακό ανιχνευτή λέιζερ DEWALT. Ο ψηφιακός ανιχνευτής λέιζερ DEWALT σας επιτρέπει να εντοπίσετε μια ακτίνα λέιζερ που εκπέμπεται από ένα περιστροφικό λέιζερ, σε συνθήκες έντονου φωτισμού ή σε μεγάλες αποστάσεις.

• Ο ανιχνευτής μπορεί να χρησιμοποιηθεί και σε εσωτερικούς και σε εξωτερικούς χώρους, όταν είναι δύσκολο να διακρίνετε την ακτίνα λέιζερ.
• Ο ανιχνευτής δεν προορίζεται για μη περιστρεφόμενα λέιζερ αλλά είναι συμβατός με τα περισσότερα περιστροφικά λέιζερ κόκκινης ακτίνας (DCE080RS) και πράσινης ακτίνας (DCE080GS).
• Ο ανιχνευτής μπορεί να ρυθμιστεί για να υποδεικνύει τη θέση της ακτίνας είτε προς τα πλησιέστερα 2 mm (5/64") είτε προς το πλησιέστερο 1 mm (3/64").
• Ο ανιχνευτής δίνει και οπτικά σήματα, μέσω του παραθύρου οθόνης (Εικόνα (F ⑥) και ηχητικά σήματα, μέσω του ηχείου (Εικόνα (F ⑤) για να υποδείξει τη θέση της ακτίνας λέιζερ.

Ενδείξεις στον ανιχνευτή
	Πάνωαπό τοεπίπεδο	Ελαφράπάνωαπό τοεπίπεδο	Στοσωστόεπίπεδο	Ελαφράκάτωαπό τοεπίπεδο	Κάτωαπό τοεπίπεδο
Ηχητικόσήμα	Γρήγορομπιπ	Γρήγορομπιπ	Σταθερόςήχος	Αργόμπιπ	Αργόμπιπ
Εικονίδιοστηνοθόνη

- Ο ψηφιακός ανιχνευτής λέιζερ DEWALT μπορεί να χρησιμοποιηθεί με ή χωρίς τον σφιγκτήρα ανιχνευτή. Όταν χρησιμοποιείται με τον σφιγκτήρα, ο ανιχνευτής μπορεί να τοποθετηθεί πάνω σε βαθμονομημένη ράβδο, τοπογραφικό κοντάρι, ορθοστάτη ή στύλο (Εικόνα G). Για να συνδέσετε τον ανιχνευτή στον σφιγκτήρα:

• Πιέστε την ασφάλιση στον σφιγκτήρα (Εικόνα ⑤ ③).
• Περάστε τις τροχιές που υπάρχουν πάνω στον σφιγκτήρα (Εικόνα ④) γύρω από τη ράγα στην πίσω πλευρά του ανιχνευτή (Εικόνα ⑤) έως ότου η ασφάλιση (Εικόνα ⑥) πάνω στον σφιγκτήρα κουμπώσει μέσα στην οπή ασφάλισης στην πίσω πλευρά του ανιχνευτή (Εικόνα ⑦)
- Περιστρέψτε το κουμπί του σφιγκτήρα (Εικόνα ^⑥ αριστερόστροφα για να ανοίξετε τις σιαγόνες στον σφιγκτήρα.

• Τοποθετήστε τον σφιγκτήρα πάνω στη ράβδο (Εικόνα ⑥ ②) έτσι ώστε ο ανιχνευτής να είναι τοποθετημένος στο ύψος που χρειάζεται για την εργασία με το λέιζερ.
• Περιστρέψτε το κουμπί του σφιγκτήρα (Εικόνα ⑥) δεξιόστροφα για να στερεώσετε τον σφιγκτήρα πάνω στη ράβδο.

Χρήση του ανιχνευτή

1. Εγκαταστήστε και ρυθμίστε τη θέση του περιστροφικού λέιζερ που θα χρησιμοποιήσετε, σύμφωνα με τις οδηγίες του κατασκευαστή. Ενεργοποιήστε το λέιζερ και βεβαιωθείτε ότι το λέιζερ περιστρέφεται και εκπέμπει ακτίνα λέιζερ.
2. Πατήστε μία φορά το κουμπί τροφοδοσίας στον ανιχνευτή, για να ενεργοποιήσετε τον ανιχνευτή.
3. Στο κάτω μέρος του παραθύρου οθόνης, δείτε το εικονίδιο μεγαφώνου (Εικόνα ⑤ ⑩).

• Για να μειώσετε την ένταση ήχου του ηχητικού σήματος, πατήστε το κουμπί έντασης ήχου (Εικόνα ^④ ) - τα δύο ημικύκλια δίπλα στο εικονίδιο μεγαφώνου (Εικόνα ^⑤ 10) θα πάψουν να εμφανίζονται.

• Για να απενεργοποιήσετε το ηχητικό σήμα, πατήστε το κουμπί έντασης ήχου (Εικόνα ④) έως ότου πάψει να εμφανίζεται το εικονίδιο ηχείου στο παράθυρο οθόνης.

1. Στο πάνω μέρος του παραθύρου οθόνης, δείτε το εικονίδιο Λειτουργία Ακριβείας ξεικόνα (F 8).

• Το εικονίδιο 📄 υποδεικνύει ότι ο ανιχνευτής θα δίνει ένδειξη "στο σωστό επίπεδο" μόνο όταν η ακτίνα λέίζερ είναι στο σωστό επίπεδο ή όχι περισσότερο από 1 mm (1/25") πάνω ή κάτω από αυτό.
• Για να αλλάξετε τη Λειτουργία Ακρίβειας σε 📁 ώστε ο ανιχνευτής να δίνει ένδειξη "στο σωστό επίπεδο" όταν η ακτίνα λέιζερ είναι στο σωστό επίπεδο ή περίπου 3 mm (1/8") πάνω ή κάτω από αυτό, πιέστε το κουμπί Λειτουργίας Ακρίβειας (Εικόνα F) ③) μία φορά. Κατόπιν εμφανίζεται 📁 (Εικόνα F) ⑨) στο παράθυρο οθόνης.

1. Ρυθμίστε τη θέση του ανιχνευτή έτσι ώστε το παράθυρο ανιχνευτή (Εικόνα ⑤ 14) να είναι στραμμένο προς την ακτίνα λέιζερ που παράγεται από το περιστροφικό λέιζερ (Εικόνα ⑥). Μετακινήστε τον ανιχνευτή προς τα πάνω ή κάτω εντός της αναμενόμενης περιοχής της ακτίνας, έως ότου τον έχετε κεντράρει.
2. Χρησιμοποιήστε τις εγκοπές σήμανσης (Εικόνα (⑤) ⑦) για να σημαδέψετε με ακρίβεια τη θέση της ακτίνας λέιζερ.
3. Για να απενεργοποιήσετε τον ανιχνευτή.

- Πάνω στον ανιχνευτή, πατήστε 📞 για 3 δευτερόλεπτα.

• Αν δεν πέσει μια ακτίνα περιστροφικού λέιζερ στο παράθυρο ανίχνευσης ακτίνας του ανιχνευτή, ή δεν πατηθεί κανένα κουμπί του ανιχνευτή, για διάστημα 30 λεπτών, τότε ο ανιχνευτής θα απενεργοποιηθεί αυτόματα.

Χειρισμός του λέιζερ εξ αποστάσεως

Μπορείτε να χειριστείτε τη μονάδα λέιζερ εξ αποστάσεως με έναν από τους παρακάτω 3 τρόπους:

• Από απόσταση έως και 15 m, μπορείτε να χρησιμοποιήσετε το τηλεχειριστήριο, για το χειρισμό της μονάδας λέιζερ (Εικόνα ① ①). Αισθητήρες IR θα διατηρούν την επικοινωνία μεταξύ του τηλεχειριστηρίου και της μονάδας λέιζερ.
• Από απόσταση έως και 30 m, μπορείτε να χρησιμοποιήσετε την εφαρμογή DEWALT® Tool Connect™ στη συσκευή σας που υποστηρίζει Bluetooth®, για να συνδεθείτε στη μονάδα λέιζερ (Εικόνα ① ②).
• Από απόσταση έως και 335 m μπορείτε να χειριστείτε τη μονάδα λέίζερ χρησιμοποιώντας την εφαρμογή DEWALT® Tool Connect™ στη συσκευή σας που υποστηρίζει Bluetooth® για να συνδεθείτε στον ανιχνευτή που είναι συνδεδεμένος στη μονάδα λέίζερ (Εικόνα ① ③). Πρέπει να πατήσετε το κουμπί Ανιχνευτή (Εικόνα Α ⑥) στο λέίζερ για να συνδέσετε τον ανιχνευτή με τη μονάδα λέίζερ.

Χειρισμός του λέιζερ από απόσταση έως και 15m

Το τηλεχειριστήριο DCE080RS/GS σας επιτρέπει να χειρίζεστε και να διαμορφώνετε το λέιζερ από απόσταση έως και 15 m. Η λυχνία LED στο τηλεχειριστήριο (Εικόνα ⑧) υποδεικνύει ότι εκπέμπεται ένα σήμα από τη μονάδα λέιζερ DCE080RS/GS.

Μπορείτε να χρησιμοποιείτε όλα τα κουμπιά στο πληκτρολόγιο του τηλεχειριστηρίου για το χειρισμό της μονάδας λέιζερ. Για να απενεργοποιήσετε πλήρως μια μονάδα λέιζερ DCE080RS/GS χρησιμοποιώντας το πληκτρολόγιο του τηλεχειριστηρίου, πατήστε το κουμπί άξονα Χ-Υ (Εικόνα ⑧ 5) και το κουμπί Λειτουργίας Κλίσης (Εικόνα ⑨ 2) ταυτόχρονα.

Από προεπιλογή, η μονάδα λέιζερ δεν είναι συζευγμένη με ένα τηλεχειριστήριο (η μονάδα λέιζερ είναι σε Δημόσια λειτουργία). Οι λυχνίες LED στη μονάδα λέιζερ και στο τηλεχειριστήριο θα υποδεικνύουν ότι δεν είναι συζευγμένο.

	ΞΕΚΛΕΙΔΩΜΕΝΟσε Δημόσια λειτουργία	ΚΛΕΙΔΩΜΕΝΟσε Ιδιωτικήλειτουργία
Περιγραφή Ένα λέιζερ είναι σεΔημόσια λειτουργία ανδεν είναι συζευγμένο μεένα τηλεχειριστήριο.		Ένα λέιζερ είναι σεΙδιωτική λειτουργία ανείναι συζευγμένο μεένα τηλεχειριστήριο.
	Ένα τηλεχειριστήριοείναι σε Δημόσιαλειτουργία αν δεν είναισυζευγμένο με έναλέιζερ.	Ένα τηλεχειριστήριοείναι σε Ιδιωτικήλειτουργία αν είναισυζευγμένο με έναλέιζερ.
Έλεγχος Ένα	Δημόσιο λέιζερμπορεί να ελέγχεται απόπερισσότερα από έναΔημόσια τηλεχειριστήρια(Εικόνα ①).	Ένα Ιδιωτικότηλεχειριστήριο μπορείνα ελέγχεται μόνο απότο τηλεχειριστήριομε το οποίο είναισυζευγμένο (Εικόνα①).
	Ένα Δημόσιοτηλεχειριστήριο μπορείνα ελέγχει περισσότερααπό ένα Δημόσια λέιζερ(Εικόνα ②).	Ένα Ιδιωτικότηλεχειριστήριο μπορείνα ελέγχει μόνο τολέιζερ με το οποίο είναισυζευγμένο (Εικόνα①).

	ΞΕΚΛΕΙΔΩΜΕΝΟσε Δημόσια λειτουργία	ΚΛΕΙΔΩΜΕΝΟσε Ιδιωτικήλειτουργία
ΛυχνίεςLED	Η LED ξεκλειδωμένηςμονάδας [IMAGE] θαείναι αναμμένη στο πληκτρολόγιο του λέιζερ (Εικόνα ① και ②).	Η LED κλειδωμένηςμονάδας [IMAGE] στο λέιζερ θα είναι αναμμένη (Εικόνα ①).
	Η LED κλειδωμένηςμονάδας στο τηλεχειριστήριο ΔΕΝ θα είναι αναμμένη (Εικόνα ① και ②).	Η LED κλειδωμένηςμονάδας στο τηλεχειριστήριο ΘΑ ΕΙΝΑΙ αναμμένη (Εικόνα ①).

Σύζευξη του λέιζερ με τηλεχειριστήριο

Για να συζεύξετε τη μονάδα λέιζερ σε ένα τηλεχειριστήριο, πατήστε ταυτόχρονα και κρατήστε πατημένο το 📋 στο πληκτρολόγιο του λέιζερ και το 📋 στο τηλεχειριστήριο. Οι LED στο λέιζερ και στο τηλεχειριστήριο θα υποδεικνύουν ότι οι μονάδες είναι συζευγμένες (σε Ιδιωτική λειτουργία).

Η μονάδα λέιζερ θα εκπέμψει διπλό ήχο μπιπ και η LED κλειδωμένης μονάδας (Εικόνα ④) στο πληκτρολόγιο του λέιζερ θα αναβοσβήσει δύο φορές και κατόπιν θα παραμείνει πράσινη υποδεικνύοντας ότι επί του παρόντος μόνο ένα τηλεχειριστήριο μπορεί να ελέγχει το λέιζερ (Εικόνα ⑤)
• H LED μονάδα κλειδωμένη στο τηλεχειριστήριο (Εικόνα ⑧) θα αναβοσβήσει δύο φορές και κατόπιν θα παραμείνει κόκκινη.

Αν σταματήσετε να χρησιμοποιείτε ένα συζευγμένο τηλεχειριστήριο

Αν σταματήσετε να χρησιμοποιείτε ένα συζευγμένο τηλεχειριστήριο το οποίο έχει συζευχθεί με μια μονάδα λέιζερ (το τηλεχειριστήριο είναι σε Ιδιωτική λειτουργία), τότε θα γίνει αυτόματα επαναφορά του τηλεχειριστηρίου σε Δημόσια λειτουργία. Δεν θα μπορείτε να χρησιμοποιήσετε το τηλεχειριστήριο για να ελέγξετε τη μονάδα λέιζερ. Η LED Κλειδωμένης μονάδας στο πληκτρολόγιο του λέιζερ θα παραμείνει αναμμένη, αλλά θα μπορείτε να χρησιμοποιείτε μόνο το πληκτρολόγιο της μονάδας λέιζερ για τον έλεγχο.

Αν... Αποτέλεσμα
Δεν πατηθεί κανένα κουμπί στο πληκτρολόγιο τηλεχειριστηρίου αμέσως μετά τη σύζευξη με μια μονάδα λέιζερ.	Εντός 1 λεπτού, θα γίνει επαναφορά του τηλεχειριστηρίου στη Δημόσια λειτουργία.
Πατηθούν κουμπιά στο πληκτρολόγιο τηλεχειριστηρίου μετά τη σύζευξη με μια μονάδα λέιζερ.	Εντός 8 ωρών, θα γίνει επαναφορά του τηλεχειριστηρίου στη Δημόσια λειτουργία.

GR

Για να θέσετε το τηλεχειριστήριο πάλι σε Ιδιωτική λειτουργία ώστε να μπορείτε να ελέγχετε πάλι τη μονάδα λέιζερ, πατήστε και κρατήστε πατημένο το 📂 στο πληκτρολόγιο του τηλεχειριστηρίου.

Αν απενεργοποιήσετε μια συζευγμένη μονάδα λέιζερ

Αν χρησιμοποιήσετε το πληκτρολόγιο του λέιζερ για να απενεργοποιήσετε μια μονάδα λέιζερ που έχει συζευχθεί με ένα τηλεχειριστήριο, η επανενεργοποίηση της μονάδας λέιζερ δεν θα αποκαταστήσει αυτόματα την Ιδιωτική σύνδεση πάλι με το ίδιο τηλεχειριστήριο.

• Το τηλεχειριστήριο που είχε συζευχθεί με τη μονάδα λέιζερ θα παραμείνει σε Ιδιωτική λειτουργία με τη LED Κλειδωμένης μονάδας ακόμα αναμμένη, αλλά δεν θα μπορεί να ελέγχει καμία μονάδα λέιζερ.
- Η μονάδα λέιζερ θα μεταβεί από προεπιλογή σε Δημόσια λειτουργία και θα μπορεί να ελέγχεται από οποιοδήποτε τηλεχειριστήριο εκτός από το τηλεχειριστήριο που είναι ακόμα σε ιδιωτική λειτουργία.

Για να ξεκλειδώσετε το τηλεχειριστήριο και να το επαναφέρετε σε Δημόσια λειτουργία ώστε να μπορεί να χρησιμοποιθεί πάλι για τον έλεγχο οποιουδήποτε λέιζερ, πατήστε και κρατήστε πατημένο το κουμπί RPM (σ.α.λ.) στο πληκτρολόγιο του τηλεχειριστηρίου.

Επαναφορά ενός τηλεχειριστηρίου από την Ιδιωτική λειτουργία

Όταν ένα τηλεχειριστήριο είναι σε Ιδιωτική λειτουργία με μια μονάδα λέίζερ, θα χρειαστεί να πραγματοποιήσετε επαναφορά του τηλεχειριστηρίου για να το χρησιμοποιήσετε πάλι με τη μονάδα λέίζερ.

Σενάριο Τρόπος ανάκαμψης
Αν πατήσετε και κρατήσετε πατημένο το [IMAGE] στο πληκτρολόγιο του λέιζερ, το λέιζερ εισέρχεται σε λειτουργία Όχι τηλεχειρισμός.	Στο πληκτρολόγιο του λέιζερ, πατήσε το και κρατήσε το πατημένο το κουμπί RPM (σ.α.λ.) για να επαναφέρετε το λέιζερ σε Δημόσια λειτουργία για να μπορεί να ελέγχεται από οποιοδήποτε τηλεχειριστήριο.
Η μονάδα λέιζερ έχει εισέλθει σε Ιδιωτική λειτουργία ενώ έχει συζευχθεί με άλλο τηλεχειριστήριο.	Πραγματοποιήστε επαναφορά της μονάδας λέιζερ σε Δημόσια λειτουργία. Στο πληκτρολόγιο του λέιζερ, είτε:• Πατήσε [IMAGE] για 3 δευτερόλεπτα για να απενεργοποιήσετε και κατόπιν πατήσε ταλί [IMAGE] να ενεργοποιήσετε τη μονάδα, EITE• Πατήσε και κρατήσε τα πατημένο το κουμπί RPM (σ.α.λ.).
Αν η LED Κλειδωμένης μονάδας είναι αναμμένη στο τηλεχειριστήριο, αυτό σημαίνει ότι το τηλεχειριστήριο έχει συζευχθεί με ένα άλλο περιστροφικό λέιζερ.	Πατήσε και κρατήσε τα πατημένο το κουμπί RPM (σ.α.λ.) στο τηλεχειριστήριο για να πραγματοποιήσετε επαναφορά του σε Δημόσια λειτουργία.

Χειρισμός του λέιζερ από απόσταση έως και 30m

Μπορείτε να χρησιμοποιήσετε τη δυνατότητα Bluetooth® για να πραγματοποιήσετε σύζευξη του λέιζερ με την εφαρμογή DEWALT® Tool Connect™ στο κινητό σας τηλέφωνο, και κατόπιν να χρησιμοποιείτε το κινητό σας τηλέφωνο για το χειρισμό του λέιζερ (Εικόνα ① ②).

1. Από το

της εφαρμογής DEWALT® Tool Connect™ στο κινητό σας τηλέφωνο και κατόπιν ανοίξτε την εφαρμογή.

2. Στο πληκτρολόγιο του λέιζερ, πατήστε λέιζερ.

via va ενεργοποιήσετε το

3. Πραγματοποιήστε σύζευξη της εφαρμογής DEWALT® Tool Connect™ στο λέιζερ μέσω μιας σύνδεσης Bluetooth®.

Σύζευξη για πρώτη φορά Έχει συζευχθεί πριν

1. Στην εφαρμογή DEWALT®Tool ConnectTM, κάντε κλικ στο⊕2. Στη λίστα των προϊόντων DEWALT, επιλέξτε Rotary Laser (Περιστροφικό λέιζερ).3. Καταχωρίστε ένα Name(Όνομα) για το περιστροφικό λέιζερ (π.χ. DW080LRS/LGS).4. Στο πληκτρολόγιο του λέιζερ, πατήστε και κρατήστε πατημένο [IMAGE] για 3-5 δευτερόλεπτα έως ότου ενεργοποιηθεί η σύζευξη Bluetooth® (η βλ. περιγραφή εργασίας LED αρχίζει να αναβοσβήνει).5. Όταν η εφαρμογή εμφανίσει τον αριθμό μοντέλου του λέιζερ ως IN RANGE (εντός εμβέλειας), επιλέξτε το.

Στο πληκτρολόγιο του λέιζερ, πατήστε [IMAGE] για να ενεργοποιήσετε τη σύνδεση Bluetooth®.

ΣΗΜΕΙΩΣΗ:

Αν δεν ενεργοποιηθεί η σύνδεση Bluetooth ^® , αντικαταστήστε την μπαταρία 18 V.

1. Χρησιμοποιώντας την εφαρμογή DEWALT® Tool Connect™, επιλέξτε τον τύπο του προϊόντος (Rotary Laser - Περιστροφικό λέιζερ) και πραγματοποιήστε σύζευξη του κινητού σας τηλεφώνου με το DCE080RS/GS.
2. Η εφαρμογή DEWALT® Tool Connect™ θα εμφανίζει πληροφορίες σχετικά με το λέίζερ στην οθόνη Διαγνωστικά:

• Αν οι τρέχουσες ρυθμίσεις είναι μια από τις "αγαπημένες ρυθμίσεις" που έχετε αποθηκεύσει στο λέιζερ, θα εμφανίζεται το όνομα αυτής της ρύθμισης (π.χ. Main St - Site 1).
- Αν το λέιζερ πέσει, διαταραχτεί κλπ. θα αποστείλει μηνύματα στην εφαρμογή Tool Connect™ για να σας πληροφορήσει σχετικά.
• Αν είναι ενεργή η δυνατότητα Tracking (Παρακολούθηση), η εφαρμογή θα γνωρίζει που είναι το λέιζερ και θα σας ενημερώσει αν το λέιζερ έχει απομακρυνθεί και είναι πλέον εκτός εμβέλειας. (Η μπαταρία τύπου κέρματος επιτρέπει τη λειτουργία της δυνατότητας Tracking.)

1. Επιλέξτε ACTIONS (Ενέργειες).

2. Αν χρησιμοποιείτε περισσότερα από ένα περιστροφικά λέιζερ και χρειάζεται να ελέγξετε ποιο λέιζερ έχει συζευχθεί με την εφαρμογή, πατήστε το κουμπί Identify (Αναγνώριση) στο κάτω μέρος της οθόνης. Στο συζευγμένο λέιζερ, θα αναβοσβήνει η μπλε LED δίπλα στο [icon].

3. Αν χρειάζεται, μπορείτε να ενεργοποιήσετε, να απενεργοποιήσετε ή να αποσυζεύξετε το λέιζερ.

4. Επιλέξτε Rotary Control (Έλεγχος περιστροφικού λέίζερ) για να αλλάξτε τη ρύθμιση του περιστροφικού λέίζερ.

5. Όταν επιλεγεί (nPM), επιλέξτε την κατεύθυνση περιστροφής (150, 300, 600 ή 1200).

6. Επιλέξτε 📋 kαι κατόπιν επιλέξτε τη γωνία περιστροφής (0, 15, 45, 90 ή 360) και την κατεύθυνση περιστροφής ( youth ).

7. Επιλέξτε και κατόπιν επιλέξτε τη Slope Setting (Ρύθμιση κλίσης), Axis Setting (ρύθμιση άξονα, Χ ή Y), Slope Configuration (διαμόρφωση κλίσης, % ή μοίρες), αριθμό για μοίρες ή %.

8. Χρησιμοποιήστε το κινητό σας τηλέφωνο για τον έλεγχο του λέιζερ.

9. Όταν τελειώσετε, απενεργοποιήστε το λέίζερ από την οθόνη Diagnostic (Διαγνωστικά).

Χειρισμός του λέιζερ από απόσταση έως και 335 m

Μπορείτε να χρησιμοποιήσετε τη δυνατότητα Bluetooth® για να πραγματοποιήσετε σύζευξη του Ανιχνευτή DW0743DR (Κόκκινο λέίζερ) ή DW0743DG (Πράσινο λέίζερ) με την εφαρμογή DEWALT® Tool Connect™ στο κινητό σας τηλέφωνο, και κατόπιν χρησιμοποιήστε το κινητό σας τηλέφωνο για έλεγχο του λέίζερ (Εικόνα ⑧ ③).

1. Από το ή το Gought Fw atopοιήσε Download on the App Store

λήψη της εφαρμογής DEWALT® Tool Connect™ στο κινητό σας τηλέφωνο.

1. Στο πληκτρολόγιο του λέιζερ, πατήστε √ων να ενεργοποιήσετε το λέιζερ.
2. Στο πληκτρολόγιο του λέίζερ, δείτε αν είναι αναμμένη η μπλε LED δίπλα στο [icon]. Αν είναι ήδη αναμμένη η μπλε LED, το λέίζερ έχει ήδη συζευχθεί με άλλη έξυπνη συσκευή. Θα πρέπει να πραγματοποιήσετε αποσύζευξη του λέίζερ από την άλλη συσκευή πριν γίνει η σύζευξη του με την εφαρμογή DEWALT® Tool Connect™
3. Πραγματοποιήστε σύζευξη της εφαρμογής DEWALT® Tool Connect™ στο λέίζερ μέσω μια σύνδεσης Bluetooth®.

Σύζευξη για πρώτη φορά Έχει συζευχθεί πριν

1. Στην εφαρμογή DEWALT®Tool ConnectTM, κάντε κλικ στο .+2. Στη λίστα των προϊόντων DEWALT, επιλέξτε Rotary Laser(Περιστροφικό λέιζερ).3. Καταχωρίστε ένα Name(Όνομα) για το περιστροφικό λέιζερ (π.χ. DW080LRS/LGS).4. Στο πληκτρολόγιο του λέιζερ, πατήστε και κρατήστε πατημένο για 3-5 δευτερόλεπτα έως ότου ενεργοποιηθεί η σύζευξη Bluetooth® (η βλ. περιγραφή εργασίας LED αρχίζει να αναβοσβήνει).5. Όταν η εφαρμογή εμφανίσει τον αριθμό μοντέλου του λέιζερ ως IN RANGE (εντός εμβέλειας), επιλέξτε το.

Στο πληκτρολόγιο του λέιζερ, πατήστε η για να ενεργοποιήσετε τη σύνδεση Bluetooth®. Η μπλε LED θα ανάψει.

ΣΗΜΕΙΩΣΗ:

Αν δεν ενεργοποιηθεί η σύνδεση Bluetooth®, αντικαταστήστε την μπαταρία DEWALT 18 V.

1. Στο πληκτρολόγιο του λέιζερ, πατήστε (Εικόνα ⑥) για να ενεργοποιήσετε τη σύνδεση ανιχνευτή.
2. Στην εφαρμογή DEWALT® Tool Connect™, Πατήστε Προσθήκη ανιχνευτή.
3. Καταχωρίστε ένα Name (Όνομα) για το Ανιχνευτή Και Πατήστε Συνδεθείτε.

4. Ενεργοποιήστε τον ανιχνευτή και κατόπιν πατήστε 📞 va ενεργοποιήστε τη σύνδεση Bluetooth®.

5. Η εφαρμογή DEWALT® Tool Connect™ θα εμφανίζει πληροφορίες σχετικά με το λέιζερ στην οθόνη Διαγνωστικά:

• Αν οι τρέχουσες ρυθμίσεις είναι μια από τις «αγαπημένες ρυθμίσεις» που έχετε αποθηκεύσει στο λέιζερ, θα εμφανίζεται το όνομα αυτής της ρύθμισης (π.χ. Main St - Site 1).
- Αν το λέιζερ πέσει, διαταραχτεί κλπ. θα αποστείλει μηνύματα στην εφαρμογή Tool Connect™ για να σας πληροφορήσει σχετικά.
- Αν είναι ενεργή η δυνατότητα Tracking (Παρακολούθηση), η εφαρμογή θα γνωρίζει που είναι το λέιζερ και θα σας ενημερώσει αν το λέιζερ έχει απομακρυνθεί και είναι πλέον εκτός εμβέλειας. (Η μπαταρία τύπου κέρματος επιτρέπει τη λειτουργία της δυνατότητας Tracking.)

1. Επιλέξτε ACTIONS (Ενέργειες).

2. Αν χρησιμοποιείτε περισσότερα από ένα περιστροφικά λέιζερ και χρειάζεται να ελέγξετε ποιο λέιζερ έχει συζευχθεί με την εφαρμογή, πατήστε το κουμπί Identify (Αναγνώριση) στο κάτω μέρος της οθόνης. Στο συζευγμένο λέιζερ, θα αναβοσβήνει η μπλε LED δίπλα στο [icon].

3. Αν χρειάζεται, μπορείτε να ενεργοποιήσετε, να απενεργοποιήσετε ή να αποσυζεύξετε το λέιζερ.

4. Επιλέξτε Rotary Control (Ελεγχος περιστροφικού λέιζερ) για να αλλάξετε τη ρύθμιση του περιστροφικού λέιζερ.

5. Όταν επιλεγεί ^RPM , επιλέξτε την κατεύθυνση περιστροφής (150, 300, 600 ή 1200).

6. Επιλέξτε 📋 kαι κατόπιν επιλέξτε τη γωνία περιστροφής (0, 15, 45, 90 ή 360) και την κατεύθυνση περιστροφής (◦'η)

7. Επιλέξτε και κατόπιν επιλέξτε τη Slope Setting (Ρύθμιση κλίσης), Axis Setting (ρύθμιση άξονα, Χ ή Υ), Slope Configuration (διαμόρφωση κλίσης, % ή μοίρες), αριθμό για μοίρες ή %.

8. Χρησιμοποιήστε το κινητό σας τηλέφωνο για τον έλεγχο του λέιζερ.

9. Όταν τελειώσετε, απενεργοποιήστε το λέίζερ από την οθόνη Diagnostic (Διαγνωστικά).

Αποσύζευξη του ανιχνευτή από την εφαρμογή

Για να αποσυζεύξετε τη σύνδεση Ανιχνευτή με την εφαρμογή DEWALT® Tool Connect™ και να επιστρέψετε στη σύζευξη της εφαρμογής με τη μονάδα λέιζερ, ακολουθήστε τα παρακάτω βήματα.

1. Στην εφαρμογή DEWALT® Tool Connect™, καταργήστε τη σύνδεση του ανιχνευτή στην οθόνη Διαγνωστικά.
2. Απενεργοποιήστε τον ανιχνευτή.
3. Στο πληκτρολόγιο του λέιζερ, πατήστε (Εικόνα A 6) για να απενεργοποιήσετε τη σύνδεση με τον ανιχνευτή. Μόλις ο ανιχνευτής αποσυνδεθεί από το λέιζερ, το λέιζερ θα επανέλθει πάλι στη σύζευξή του με την εφαρμογή DEWALT® Tool Connect™.
   4 Κατόπιν μπορείτε να βεβαιωθείτε ότι η μονάδα λέιζερ έχει συζευχθεί με την εφαρμογή. Στην οθόνη ACTIONS (Ενέργειες), επιλέξτε το κουμπί Identify (Αναγνώριση) στο κάτω μέρος της οθόνης. Θα αναβοσβήσει η μπλε LED στη συζευγμένη μονάδα λέιζερ.
   5 Κατόπιν, αν θέλετε να πραγματοποιήσετε αποσύζευξη της μονάδας λέιζερ από την εφαρμογή DEWALT ^® Tool Connect ^™ , μπορείτε να το επιτύχετε αυτό μέσω της οθόνης Actions (Ενέργειες).

Αξεσουάρ

Συνιστώμενα αξεσουάρ για χρήση με το εργαλείο σας διατίθενται για αγορά στο τοπικό σας κέντρο σέρβις που ανήκει στον κατασκευαστή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Επειδή τα αξεσουάρ που δεν προσφέρονται από την DEWALT δεν έχουν δοκιμαστεί με αυτό το λέιζερ, η χρήση τέτοιου είδους αξεσουάρ με αυτό το λέιζερ θα μπορούσε να είναι επικίνδυνη. Για να μειώσετε τον κίνδυνο τραυματισμού χρησιμοποιείτε μόνο αξεσουάρ DEWALT® τα οποία συνιστώνται για χρήση με αυτό το περιστροφικό λέιζερ.

Αν χρειάζεστε βοήθεια στον εντοπισμό οποιουδήποτε αξεσουάρ, επισκεφθείτε τον ιστότοπό μας www.2helpU.com

Στήριγμα εγκατάστασης

Ορισμένα κιτ λέιζερ συμπεριλαμβάνουν ένα στήριγμα εγκατάστασης το ποίο μπορεί να χρησιμοποιηθεί για σύνδεση του εργαλείου σε μια ράγα ή σε πλέγμα οροφής για να βοηθήσει στην εγκατάσταση μιας ακουστικής οροφής. Ακολουθήστε τις παρακάτω οδηγίες για τη χρήση του στηρίγματος εγκατάστασης.

ΠΡΟΣΟΧΗ:

Πριν συνδέσετε το αλφάδι λέιζερ σε ράγα τοίχου ή σε γωνία οροφής, βεβαιωθείτε ότι η ράγα ή η γωνία έχει στερεωθεί σωστά.

1. Τοποθετήστε το λέιζερ πάνω στη βάση στερέωσης (Εικόνα Ⓓ ⑤) ευθυγραμμίζοντας την οπή για βίδα 5/8–11 πάνω στον προσαρμογέα για τρίποδο (Εικόνα Ⓓ ①), που έχει συνδεθεί στην κάτω πλευρά του λέιζερ με την οπή (Εικόνα Ⓓ ⑥) στη βάση στερέωσης.
2. Περιστρέψτε το κουμπί στερέωσης (Εικόνα Ⓙ ③) για να στερεώσετε το λέιζερ.
3. Με την κλίμακα μέτρησης του στηρίγματος (Εικόνα Ⓙ ⑦) στραμμένη προς το μέρος σας, λασκάρετε το κουμπί ασφάλισης του σφιγκτήρα (Εικόνα Ⓙ ⑧) για να ανοίξετε τις σιαγόνες του σφιγκτήρα.
4. Τοποθετήστε τις σιαγόνες του σφιγκτήρα γύρω από τη ράγα τοίχου ή τη γωνία οροφής και σφίξτε το κουμπί ασφάλισης του σφιγκτήρα (Εικόνα ⑧) για να κλείσετε τις σιαγόνες του σφιγκτήρα πάνω στη ράγα. Πριν προχωρήσετε, βεβαιωθείτε ότι το κουμπί ασφάλισης του σφιγκτήρα έχει στερεωθεί καλά.

ΠΡΟΣΟΧΗ:

Πάντα να χρησιμοποιείτε ένα εξάρτημα ανάρτησης σύρματος οροφής ή ισοδύναμο υλικό, επιπλέον του κουμπιού ασφάλισης σφιγκτήρα, ως βοήθημα ασφάλισης του αλφαδιού λέιζερ όταν το στερεώνετε σε τοίχο. Περάστε το σύρμα μέσα από τη λαβή του αλφαδιού λέιζερ. ΜΗΝ περάσετε το σύρμα μέσα από τον προστατευτικό μεταλλικό κλωβό. Επιπλέον, μπορούν να χρησιμοποιηθούν βίδες για την απευθείας στερέωση του στηρίγματος στον τοίχο, ως εφεδρικό μέτρο προστασίας. Οπές για βίδες (Εικόνα Ⓙ ⑨) βρίσκονται στην πάνω πλευρά του στηρίγματος.

1. Χρησιμοποιώντας το περιστροφικό κουμπί οριζοντίωσης βάσης (Εικόνα ① ②) δώστε μια κατά προσέγγιση οριζόντια θέση σε σχέση με τον τοίχο.
2. Το εργαλείο μπορεί να ρυθμιστεί προς τα πάνω και κάτω στο επιθυμητό ύψος για την εργασία. Ενώ υποστηρίζετε τη βάση στερέωσης, λασκάρετε το περιστροφικό κουμπί ασφάλισης στην αριστερή πλευρά του στηρίγματος (Εικόνα Ⓙ ①).
3. Περιστρέψτε το περιστροφικό κουμπί ρύθμισης στη δεξιά πλευρά του στηρίγματος (Εικόνα ④) για να μετακινήσετε το αλφάδι λέιζερ προς τα πάνω και κάτω και να ρυθμίσετε το επιθυμητό ύψος. Χρησιμοποιήστε την κλίμακα μέτρησης (Εικόνα ⑦) για να επισημάνετε τη θέση του σημαδιού σας.

ΣΗΜΕΙΩΣΗ: Μπορεί να είναι χρήσιμο να ενεργοποιήσετε την τροφοδοσία και να περιστρέψετε την περιστροφική κεφαλή έτσι ώστε να προβάλει μια κουκκίδα πάνω σε μία από τις κλίμακες λέιζερ. Η κάρτα στόχου D EWALT έχει επισήμανση στην 1–1/2" (38 mm), επομένως μπορεί να είναι το ευκολότερο να θέσετε την απόκλιση του λέιζερ σε 1–1/2" (38 mm) κάτω από τη ράγα.

1. Αφού έχετε τοποθετήσει το λέιζερ στο σωστό ύψος, σφίξτε το περιστροφικό κουμπί ασφάλισης (Εικόνα Ⓙ ①) για να διατηρήσετε αυτή τη θέση.

Βαθμονομημένη ράβδος δομικών έργων

KINDYNOΣ:

ΠΟΤΕ μην επιχειρήσετε να χρησιμοποιήσετε βαθμονομημένη ράβδο σε συνθήκες καταιγίδας ή κοντά σε εναέρια ηλεκτρικά καλώδια. Μπορεί να προκληθεί θάνατος ή σοβαρός τραυματισμός.

Ορισμένα κιτ λέίζερ περιλαμβάνουν βαθμονομημένη ράβδο. Η βαθμονομημένη ράβδος DeWALT φέρει κλίμακες μέτρησης και στις δύο πλευρές και είναι κατασκευασμένη με τηλεσκοπικά τμήματα. Ένα ελατηριωτό κουμπί ενεργοποιεί μια ασφάλιση που μπορεί να συγκρατεί τη βαθμονομημένη ράβδο σε διάφορα μήκη.

Στην μπροστινή πλευρά της βαθμονομημένης ράβδου, η κλίμακα μέτρησης ξεκινά στο κάτω μέρος. Χρησιμοποιήστε την κλίμακα αυτή για μέτρηση από τη στάθμη του εδάφους προς τα πάνω σε εργασίες ισοπέδωσης ή αλφαδιάσματος.

Η πίσω πλευρά της βαθμονομημένης ράβδου έχει σχεδιαστεί για μέτρηση του ύψους οροφών, οριζόντιων δοκαριών κλπ. Εκτείνετε πλήρως το πάνω τμήμα της βαθμονομημένης ράβδου έως ότου το κουμπί ασφαλίσει στο προηγούμενο τμήμα. Εκτείνετε αυτό το τμήμα είτε έως ότου ασφαλίστε στο επόμενο τμήμα ή έως ότου η βαθμονομημένη ράβδος έρθει σε επαφή με την οροφή ή το οριζόντιο δοκάρι. Το ύψος μπορείτε να το διαβάσετε εκεί που το τελευταίο εκτεταμένο τμήμα εξέρχεται από το προηγούμενο κατώτερο τμήμα (Εικόνα @).

Κάρτα στόχου

Ορισμένα κιτ λέιζερ περιλαμβάνουν μια κάρτα στόχου λέιζερ (Εικόνα ®) για βοήθεια στον εντοπισμό και τη σήμανση της ακτίνας λέιζερ. Η κάρτα στόχου βελτιώνει την ορατότητα της ακτίνας λέιζερ καθώς η ακτίνα περνά πάνω από την κάρτα. Η κάρτα φέρει σήμανση με στάνταρ και μετρική κλίμακα. Η ακτίνα λέιζερ περνά από το κόκκινο πλαστικό και ανακλάται στην ανακλαστική ταινία στην πίσω πλευρά. Ο μαγνήτης στο πάνω μέρος της κάρτας έχει σχεδιαστεί για να συγκρατεί την κάρτα στόχου σε ράγα οροφής ή σε χαλύβδινους ορθοστάτες ώστε να προσδιορίζονται θέσεις κατακόρυφου και οριζόντιου αλφαδιάσματος. Για την καλύτερη απόδοση κατά τη χρήση της κάρτας στόχου, το λογότυπο DEWALT πρέπει να είναι στραμμένο προς το μέρος σας.

Ενισχυτικά γυαλιά λέιζερ

Ορισμένα κιτ λέίζερ περιλαμβάνουν Ενισχυτικά γυαλιά λέίζερ (Εικόνα ⑤). Αυτά τα γυαλιά βελτιώνουν την ορατότητα της ακτίνας λέίζερ σε συνθήκες έντονου φωτισμού ή σε περίπτωση μεγάλων αποστάσεων όταν το λέίζερ χρησιμοποιείται για εφαρμογές εσωτερικών χώρων. Αυτά τα γυαλιά δεν είναι απαραίτητα για τη λειτουργία του λέίζερ.

ΠΡΟΣΟΧΗ:

Αυτά τα γυαλιά δεν είναι γυαλιά ασφαλείας εγκεκριμένα κατά ANSI και δεν πρέπει να χρησιμοποιούνται κατά τη χρήση άλλων εργαλείων. Αυτά τα γυαλιά δεν εμποδίζουν την είσοδο της ακτίνας λέιζερ στα μάτια σας.

ΠΡΟΣΟΧΗ:

Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, ποτέ μην κοιτάζετε απευθείας μέσα στην ακτίνα λέιζερ, με ή χωρίς αυτά τα γυαλιά.

Συντήρηση

Καθαρισμός και αποθήκευση του λέιζερ

• Υπό ορισμένες συνθήκες, στο γυάλινο φακό μπορεί να συλλεχθούν κάποιες ακαθαρσίες ή υπολείμματα. Αυτό θα επηρεάσει την ποιότητα της ακτίνας και την εμβέλεια λειτουργίας. Ο φακός πρέπει να καθαρίζεται με μια μπατονέτα που έχετε υγράνει με νερό.
• Το εύκαμπτο λαστιχένιο προστατευτικό μπορείτε να το καθαρίσετε με ένα υγρό ύφασμα που δεν αφήνει χνούδι, όπως ένα βαμβακερό ύφασμα. ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΟΝΟ ΝΕΡΟ — ΜΗ χρησιμοποιείτε καθαριστικά ή διαλύτες. Αφήστε τη μονάδα να στεγνώσει πριν τη φυλάξετε.
  • Για να διατηρήσετε την ακρίβεια στην εργασία σας, ελέγχετε συχνά τη βαθμονόμηση του λέίζερ. Ανατρέξτε στην ενότητα Έλεγχος της βαθμονόμησης.
• Οι έλεγχοι βαθμονόμησης όπως και άλλες εργασίες συντήρησης και επισκευής μπορούν να γίνονται από κέντρα σέρβις DEWALT. Δύο δωρεάν έλεγχοι βαθμονόμησης περιλαμβάνονται στη Σύμβαση Δωρεάν σέρβις ενός έτους της DEWALT.
• Όταν δεν χρησιμοποιείτε το εργαλείο λέιζερ, να το φυλάσσετε στην παρεχόμενη θήκη μεταφοράς.
• Μη φυλάξετε το εργαλείο λέιζερ στη θήκη μεταφοράς αν είναι βρεγμένο. Στεγνώστε τα εξωτερικά του μέρη με ένα μαλακό, στεγνό πανί και αφαιρέστε τη μονάδα λέιζερ να στεγνώσει.
• Μην αποθηκεύετε το εργαλείο λέιζερ σε θερμοκρασίες κάτω από -18 °C (0 °F) ή πάνω από 41 °C (105 °F).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Ποτέ μη χρησιμοποιήσετε διαλύτες ή άλλα σκληρά χημικά για καθαρισμό των μη μεταλλικών μερών του εργαλείου. Τα χημικά αυτά μπορεί να εξασθενήσουν τα υλικά που χρησιμοποιούνται σ' αυτά τα μέρη του εργαλείου. Χρησιμοποιείτε ένα πανί που έχει υγρανθεί μόνο με νερό και ήπιο σαπούνι. Μην επιτρέψετε ποτέ να εισέλθει υγρό στο εσωτερικό της μονάδας και μη βυθίσετε ποτέ οποιοδήποτε μέρος της μονάδας σε υγρό. Ποτέ μη χρησιμοποιήσετε πεπιεσμένο αέρα για να καθαρίσετε το λέιζερ.

Καθαρισμός και αποθήκευση του ανιχνευτή

• Ακαθαρσίες και γράσο μπορούν να απομακρυνθούν από το εξωτερικό του ανιχνευτή με ένα πανί ή με μια μαλακή, μη μεταλλική βούρτσα.
• Ο ψηφιακός ανιχνευτής λέιζερ DEWALT είναι αδιάβροχος. Σε περίπτωση που ο ανιχνευτής σας πέσει μέσα σε λάσπη, υγρό σκυρόδεμα ή παρόμοιο υλικό, απλά ξεπλύνετέ τον με νερό. Μη χρησιμοποιήσετε νερό υπό υψηλή πίεση (π.χ. από πιεστικό καθαρισμού).
  • Το καλύτερο μέρος αποθήκευσης είναι ένα δροσερό και ξηρό μέρος, μακριά από το άμεσο ηλιακό φως και από υπερβολική ζέστη ή κρύο.

Αντιμετώπιση προβλημάτων

Αντιμετώπιση προβλημάτων του λέιζερ Προειδοποίηση ύψους οργάνου

Το λέιζερ DCE080RS/GS έχει μια ενσωματωμένη λειτουργία προειδοποίησης του χρήστη αν η μονάδα έχει διαταραχθεί μετά το αυτόματο αλφάδιασμά της. Η μονάδα λέιζερ θα σταματήσει να περιστρέφεται, η ενδεικτική λυχνία LED στον πίνακα ελέγχου θα αναβοσβήνει και θα ηχεί ο βομβητής.

Πραγματοποιήστε επαναφορά στο λέιζερ για μπορείτε να συνεχίσετε να το χρησιμοποιείτε:

1. Πατήστε το κουμπί τροφοδοσίας φια 3 δευτ. για να απενεργοποιήσετε το λέιζερ. Η ενδεικτική λυχνία LED τροφοδοσίας δεν θα είναι αναμμένη πλέον.

2. Πατήστε το κουμπί τροφοδοσίας φια να ενεργοποιήσετε πάλι το λέιζερ.

Αντιμετώπιση προβλημάτων του ανιχνευτή

Ο ανιχνευτής δεν ενεργοποιείται

1. Βεβαιωθείτε ότι η μπαταρία ιόντων λιθίου δεν έχει εξαντληθεί.
2. Αν ο ανιχνευτής είναι πολύ κρύος, αφήστε τον να ζεσταθεί σε μια θερμαινόμενη περιοχή.

3. Πατήστε το κουμπί τροφοδοσίας (Εικόνα ⑤ ①) για να ενεργοποιήσετε τον ανιχνευτή.

4. Αν ο ανιχνευτής και πάλι δεν ενεργοποιείται, παραδώστε τον σε ένα κέντρο σέρβις DEWALT.

Ο ανιχνευτής δεν παράγει ήχο

1. Βεβαιωθείτε ότι ο ανιχνευτής είναι ενεργοποιημένος.
2. Πατήστε το κουμπί τροφοδοσίας (Εικόνα ⑤ ④). Η ρύθμιση έντασης θα αλλάξει διαδοχικά από υψηλή, σε χαμηλή και σε σίγαση. Βεβαιωθείτε ότι στο εικονίδιο μεγαφώνου εμφανίζονται δύο ημικύκλια (Εικόνα ⑤ ⑩).
3. Βεβαιωθείτε ότι το περιστροφικό λέιζερ περιστρέφεται και εκπέμπει ακτίνα λέιζερ.
4. Αν ο ανιχνευτής και πάλι δεν παράγει κανέναν ήχο, παραδώστε τον σε ένα κέντρο σέρβις DEWALT.

Ο ανιχνευτής εκπέμπει ήχο αλλά δεν εμφανίζει εικονίδια στην οθόνη

1. Αν ο ανιχνευτής είναι πολύ κρύος, αφήστε τον να ζεσταθεί σε μια θερμαινόμενη περιοχή.
2. Αν το παράθυρο οθόνης LCD και πάλι δεν λειτουργεί, παραδώστε τον ανιχνευτή σε ένα κέντρο σέρβις DEWALT.

Σέρβις και επισκευές

Σέρβις στο λέιζερ

Σημείωση: Η αποσυναρμολόγηση του αλφαδιού λέιζερ θα καταστήσει άκυρες όλες τις εγγυήσεις για το προϊόν.

Για να διασφαλίσετε ΑΣΦΑΛΕΙΑ και ΑΞΙΟΠΙΣΤΙΑ, οι επισκευές, η συντήρηση και οι ρυθμίσεις θα πρέπει να πραγματοποιούνται από εξουσιοδοτημένα κέντρα σέρβις. Το σέρβις ή η συντήρηση που διεξάγονται από μη εξειδικευμένο προσωπικό μπορεί να επιφέρουν κίνδυνο τραυματισμού. Για να εντοπίσετε το πλησιέστερό σας κέντρο σέρβις DEWALT, μεταβείτε στη διαδικτυακή διεύθυνση www.2helpU.com.

Σέρβις στον ανιχνευτή

Εκτός από τις μπαταρίες, δεν υπάρχουν στον ψηφιακό ανιχνευτή λέιζερ εξαρτήματα που επιδέχονται σέρβις από το χρήστη. Μην αποσυναρμολογήσετε τη μονάδα. Η μη εξουσιοδοτημένη επέμβαση στον ανιχνευτή λέιζερ θα καταστήσει άκυρες όλες τις εγγυήσεις.

Προστασία του περιβάλλοντος

Χωριστή συλλογή. Τα προϊόντα και οι μπαταρίες που επισημαίνονται με αυτό το σύμβολο δεν πρέπει να απορρίππονται μαζί με τα κανονικά οικιακά απορρίμματα.

Τα προϊόντα και οι μπαταρίες περιέχουν υλικά που

μπορούν να ανακτηθούν ή να ανακυκλωθούν ώστε να μειωθούν οι ανάγκες για πρώτες ύλες. Παρακαλούμε να ανακυκλώνετε τα ηλεκτρικά προϊόντα και τις μπαταρίες σύμφωνα με τους τοπικούς κανονισμούς. Περισσότερες πληροφορίες διατίθενται στον ιστότοπο www.2helpU.com.

Μπαταρίες

Όταν απορρίπτετε μπαταρίες, να σκέπτεστε την προστασία του περιβάλλοντος. Πληροφορηθείτε από τις τοπικές σας αρχές σχετικά με έναν τρόπο απόρριψης μπαταριών που είναι ασφαλής για το περιβάλλον.

Προδιαγραφές του λέιζερ

	DCE080RS DCE080GS
Μήκος κύματος λέιζερ	630-680 nm 515-530 nm
Ισχύς/κατηγορία λέιζερ	≤ 1 mW /Κατηγορία 2
Ταχύτητα περιστροφής	150, 300, 600, 1200 σ.α.λ.
Εύρος αυτόματου αλφαδιάσματος	± 5^
Εμβέλεια σε εσωτ. χώρο	60 m (200 πόδια) διάμετρος	80 m (250 πόδια) διάμετρος
Εμβέλεια με ανιχνευτή	600 m (2000 πόδια) διάμετρος
Ακρίβεια αλφαδιάσματος στις 600 σ.α.λ.*	± 1,5 mm ανά 30 m(± 1/16" ανά 100')
Πηγή ρεύματος Μπαταρία 18 V D εWALT
Θερμοκρασία λειτουργίας	-10 °C έως 50 °C(14 °F έως 122 °F)
Θερμοκρασία αποθήκευσης	-20 °C έως 70 °C(-4 °F έως 158 °F)
Περιβάλλον Ανθεκτικό σε νερό & σκόνη σύμφωνα με IP67
* Στάνταρ συνθήκες περιβάλλοντος κατά MIL-STD-810G.

Προδιαγραφές του ανιχνευτή

	DW0743RS & DW0743RG
Ακρίβεια - Υψηλή ± 1 mm στα 30 m
Ακρίβεια - Χαμηλή ± 2 mm στα 30 m
Πηγή ρεύματος Micro USB DC 5 V
Περιβάλλον Ανθεκτικό σε νερό & σκόνη με IP54	σύμφωνα

DeWALT
