ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DW03201 DEWALT

Συνοπτική παρουσίαση 2

Βασική οθόνη μέτρησης 3

Οθόνη επιλογής 3

Εντοπιστής κουκκίδας (οθόνη) 4

Τοποθέτηση μπαταριών 4

Χειρισμός 5

Ενεργοποίηση/απενεργοποίηση 5

Εκκαθάριση 5

Κωδικοί μηνυμάτων 5

Τελικό εξάρτημα πολλαπλών λειτουργιών ---- 5

Μέτρηση μόνιμης /ελάχιστης-μέγιστης απόστασης ---- 5

Πρόσθεση / Αφαίρεση 6

Εντοπιστής κουκκίδας (οθόνη) ---- 6

Ρυθμίσεις 7

Συνοπτική παρουσίαση 7

Μονάδες κλίσης 7

Μονάδες απόστασης 8

Ενεργοποίηση/απενεργοποίηση Beep 8

Ενεργοποίηση/Απενεργοποίηση ψηφιακού αλφαδιού - - - - 8

(Απ)Ενεργοποίηση κλειδώματος πλήκτρων - - - - - - - - - - - - 9

Ενεργοποίηση με κλείδωμα πλήκτρων---- 9

(Απ)ενεργοποίηση Bluetooth Smart - - - - - - - - - - - - - - - - - - 9

Βαθμονόμηση αισθητήρα κλίσης (Βαθμονόμηση κλίσης) -- 10

Εξατομικευμένα αγαπημένα- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Φωτισμός 11

Offset 12

Μηδενισμός 12

Λειτουργίες 13

Συνοπτική παρουσίαση 13

Χρονοδιακόπτης 13

Υπολογιστής 13

Ρύθμιση επιπέδου μέτρησης/τριπόδου 14

Μνήμη----14

Μέτρηση μεμονωμένης απόστασης 15

'Εξυπνη οριζόντια λειτουργία - - - - - - - - - - - - - - - - - - - - - - - - - - - - 15

Ανίχνευση κλίσης 15

Εμβαδόν 16

'Ογκος 17

Εμβαδόν τριγώνου----18

Λειτουργία μεγάλης εμβέλειας 18

Μέτρηση προφίλ ύψους 19

Κεκλιμένα αντικείμενα 20

Ανίχνευση ύψους - - - - - - - - - - - - - - - - - - - - 21

Τραπέζιο 22

Χάραξη 23

Πυθαγόρας (2 σημεία) 24

Πυθαγόρας (3 σημεία) 25

Τεχνικά χαρακτηριστικά 26

Κωδικοί μηνυμάτων 27

Φροντίδα 27

Εγγύηση 27

Οδηγίες ασφαλείας 27

Τομείς ευθύνης 27

Επιτρεπόμενη χρήση 28

Μη επιτρεπόμενη χρήση 28

Κίνδυνοι κατά τη χρήση 28

Περιορισμοί χρήσης 28

Απόρριψη 28

Ηλεκτρομαγνητική συμβατότητα (ΗΜΣ) - - - - - - - - - - - - - 29

Χρήση του προϊόντος με Bluetooth® - - - - - - - - - - - - - - 29

Κατηγορία λέιζερ 29

Πινακίδες 30

Εισαγωγή

Διαβάστε προσεκτικά τις οδηγίες ασφαλείας και το εγχειρίδιο χρήσης πριν χρησιμοποιήσετε το προϊόν για πρώτη φορά.

Ο υπεύθυνος του προϊόντος πρέπει να διασφαλίσει ότι όλοι οι χρήστες κατανοούν και τηρούν αυτές τις οδηγίες.

Τα σύμβολα που χρησιμοποιούνται έχουν την ακόλουθη σημασία:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδηλώνει μια δυνητικά επικίνδυνη κατάσταση ή ακούσια χρήση η οποία, αν δεν αποφευχθεί, ενδέχεται να προκαλέσει θάνατο ή σοβαρό τραμματισμό.

ΠΡΟΣΟΧΗ

Υποδηλώνει μια δυνητικά επικίνδυνη κατάσταση ή ακούσια χρήση η οποία, αν δεν αποφευχθεί, ενδέχεται να προκαλέσει μικρό τραμματισμό ή σημαντική υλική, οικονομική ή περιβαλλοντική ζημιά.

Σημαντικές παράγραφοι που πρέπει να λαμβάνονται υπόψη κατά τη χρήση του οργάνου, καθώς επιτρέπουν τεχνικά ορθή και αποδοτική χρήση του.

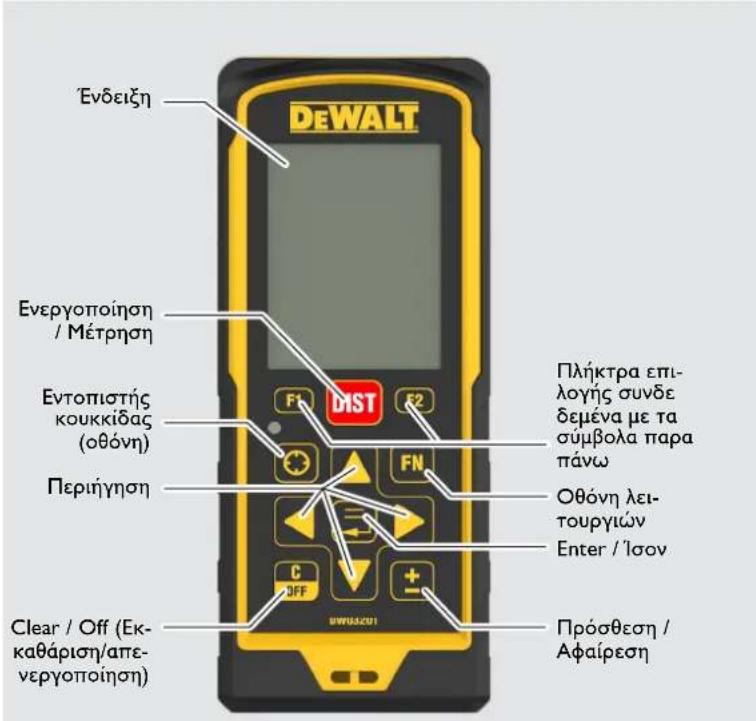

Συνοπτική παρουσίαση

DeWALT Ενδειξη Ενεργοποίηση / Μέτρηση Εντοπιστής κουκκίδας (οθόνη) Περιήγηση Clear / Off (Εκκαθάριση/απε-νεργοποίηση) Πλήκτρα επι- λογής συνδε δεμένα με τα σύμβολα παρα πάνω Οθόνη λει- τουργιών Enter / ́ισον ΦΩΨΣΩΣ1 ΦΩΨΣΩΣ1 ΦΩΨΣΩΣ1 ΦΩΨΣΩΣ1 ΦΩΨΣΩΣ1 ΦΩΨΣΩΣ1 ΦΩΨΣΩΣ1 ΦΩΨΣΩΣ1 ΦΩΨΣΩΣ1 ΦΩΨΣΩΣ1 ΦΩΨΣΩΣ1 ΦΩΨΣΩΣ1 ΦΩΨΣΩΣ1 ΦΩψΣΩΣ1 ΦΩψΣΩΣ1 ΦΩψΣΩΣ1 ΦΩψΣΩΣ1 ΦΩψΣΩΣ1 ΦΩψΣΩΣ1 ΦΩψΣΩΣ1 ΦΩψΣΩΣ1 ΦΩψΣΩΣ1 ΦΩψΣΩΣ1 ΦΩψΣΩΣ1 ΦΩψΣΩΣ1 ΦΩψΣΩΣ2 ΦΩψΣΩΣ2 ΦΩψΣΩΣ2 ΦΩψΣΩΣ2 ΦΩψΣΩΣ2 ΦΩψΣΩΣ2 ΦΩψΣΩΣ2 ΦΩψΣΩΣ2 ΦΩψΣΩΣ2 ΦΩψΣΩΣ2 ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ФΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩψSOSO ΦΩφSOSO ΦΩφSOSO ΦΩφSOSO ΦΩφSOSO ΦΩφSOSO ΦΩφSOSO ΦΩφSOSO

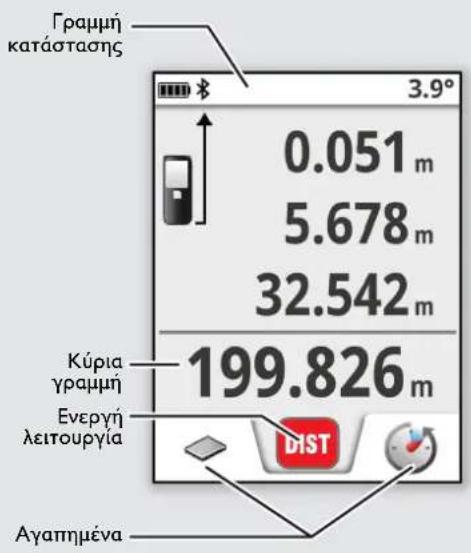

Βασική οθόνη μέτρησης

Γραμμή κατάστασης 0.051 m 5.678 m 32.542 m 199.826 m Κύρια γραμμή Ενεργή λειτουργία DIST Αγαπημένα 3.9°

ELPÚθ

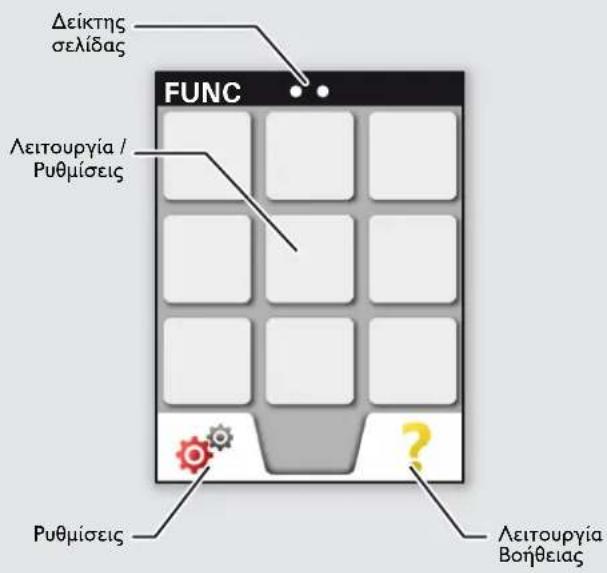

Οθόνη επιλογής

Δείκτης σελίδας Λειτουργία / Ρυθμίσεις FUNC Ρυθμίσεις Λειτουργία Βοήθειας

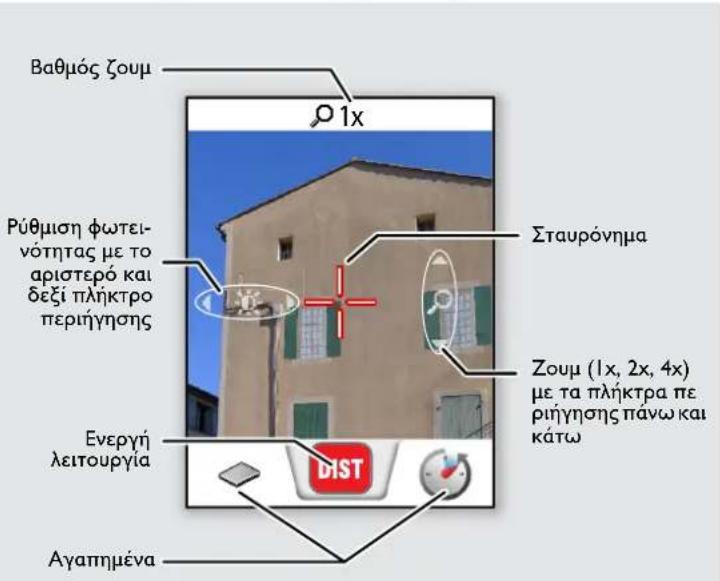

Εντοπιστής κουκκίδας (οθόνη)

Βαθμός ζουμ 1x Ρύθμιση φωτει- νότητας με το αριστερό και δεξί πλήκτρο περιήγησης Σταυρόνημα Ζουμ (1x, 2x, 4x) με τα πλήκτρα πε ριήγησης πάνω και κάτω Ενεργή λειτουργία DIST Αγαπημένα

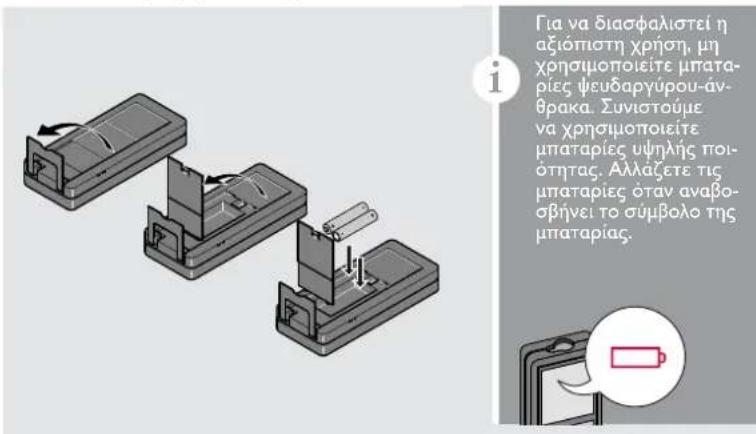

Τοποθέτηση μπαταριών

Για να διασφαλιστεί η αξιόπιστη χρήση, μη χρησιμοποιείτε μπατα- ρίες ψευδαργύρου-άν- θρακα. Συνιστούμε να χρησιμοποιείτε μπαταρίες υψηλής ποι- ότητας. Αλλάζετε τις μπαταρίες όταν αναβο- σβήνει το σύμβολο της μπαταρίας.

ELXε1

Ενεργοποίηση/απενεργοποίηση Εκκαθάριση Κωδικοί μηνυμάτων

ON DIST

OFF C OFF 2 δευτ. Η συσκευή απε- νεργοποιείται.

Εάν δεν πατήσετε κάποιο πλήκτρο επί 180 δευτ., η συσκευή απενεργο ποιείται αυτόματα.

Ix C OFF Αναίρεση τελευτ ας ενέργειας.

2x C OFF 'Εξοδος από την τρέχουσα λειτου γία, μετάβαση σ προεπιλεγμένη πρόγραμμα λει- τουργίας.

Εάν εμφανιστεί το εικονίδιο πληρο- φοριών μαζί με έναν αριθμό, ανα- τρέξτε στις οδηγίες στην ενότητα "Κωδικοί μηνυματων". Παράδειγμα:

Τελικό εξάρτημα πολλαπλών λειτουργιών

Η προσανατολι- σμός του τελικού εξαρτήματος ανι χνεύεται αυτόμα τα και το μηθενικό σημείο ρυθμίζεται ανάλογα.

Μέτρηση μόνιμης /ελάχιστης-μέγιστης απόστασης

DIST 2 δευτ.

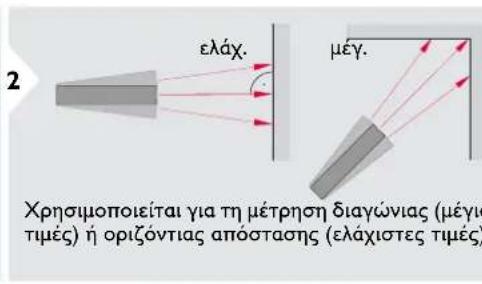

2 ελάχ. μεγ. Χρησιμοποιείται για τη μέτρηση διαγώνιας (μέγικ τιμές) ή οριζόντιας απόστασης (ελάχιστες τιμές)

Η ελάχιοτη και η μέγιοτη μετρούμενη απόσταση εμφανίζεται στην οθόνη (min, max.). Η τιμή που μετρήθηκε τελευταία εμφανίζεται στην κεντρική γραμμή.

Διακόπτει τη μέτρηση μόνιμης /ελάχιστης-μέγιστης απόστασης.

Dewalt DW03201

ELXel

Πρόσθεση / Αφαίρεση

Η επόμενη μέτρηση προστίθεται στην προηγούμε νη.

Η επόμενη μέτρηση αφαιρείται από την προηγούμενη.

Μπορείτε να επαναλάβετε αυτή τη δι- αδικασία όπως επιθυμείτε. Μπορείτε να χρησιμοποίησετε την ίδια διαδικα σία για να προσθέσετε ή να αφαιρέσε τε εμβαδά ή όγκους.

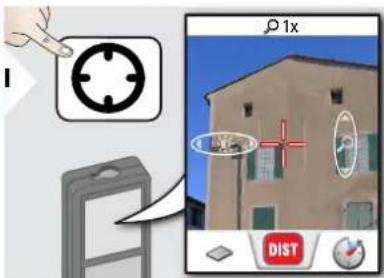

Εντοπιστής κουκκίδας (οθόνη)

1x DIST

2

4x 2x 1x

'Εξοδος από τον εντοπιστή κουκ κίδας (οθονη).

i

Αυτό βοηβά σημαντικά για τις υπαιθρίες μετρήσεις. Ο ενσωματωμένος εντοπιστής κουκκίδας (σθόνη) δείχνει το στόχο στην οθόνη. Η συσκευή πραγματοποιεί μέτρηση στη μέσο του σταυρονήματος, ακομη κι αν η κουκκίδα λείζερ δεν είναι ορατή. Παρατηρούνται σφάλματα παράλαξης όταν η κάμερα εντοπιστή κουκκίδας χρησιμοποιείται σε κοντίνους στόχους, γεγονός που γίνεται αντιληπτό από τη μετατόπιση του λείζερ πάνω στο σταύ ρόνημα. Σε αυτή την περιπτωση, πρέπει να βασίζεστε στην πραγματική κουκκίδα λείζερ.

ELPuθ

Συνοπτική παρουσίαση

FN

2 DIST F2

	Μονάδες κλίσης
	Μονάδες απόστασης
	Beep
	Ψηφιακό αλφάδι
	Κλείδωμα πληκτρολογίου
	Bluethooth®
	Βαθμονόμηση κλίσης
	Αγαπημένα
	Φωτισμός
	Offset
	Μηδενισμός
	Πληροφορίες

Μονάδες κλίσης

Εναλλαγή μεταξύ των παρακάτω μονάδων:

360.0°	0.00 %
± 180.0°	0.0 mm/m
± 90.0°	0.00 in/ft

Επιβεβαιώστε τη ρύθμιση.

'Εξοδος από τις ρυθμίσεις.

ELPuθ

Μονάδες απόστασης

Εναλλαγή μεταξύ των παρακάτω μονάδων:

0.00 m	0.00 ft
0.000 m	0.00 in
0.0000 m	0 1/32 in
0.0 mm	0'00" 1/32

Επιβεβαιώστε τη ρύθμιση.

'Εξοδος από τις ρυθμίσεις.

Ενεργοποίηση/απενεργοποίηση Beep

I ON

2 OFF OFF

Για ενεργοποίηση, επαναλάβετε τη δια δικασία.

'Εξοδος από τις ρυθμίσεις.

Ενεργοποίηση/Απενεργοποίηση ψηφιακού αλφαδιού

I ON

2 OFF OFF

Για ενεργοποίηση, επαναλάβετε τη δι αδικασία.

'Εξοδος από τις ρυθμίσεις.

Το ψηφιακό αλφά- δι εμφανίζεται στη γραμμή κατά στασης.

Dewalt DW03201

ELPuθ

(Απ)Ενεργοποίηση κλειδώματος πλήκτρων Ενεργοποίηση με κλείδωμα πλήκτρων

OFF OFF

2 ON ON

Για απενεργοποίηση, επαναλάβετε τη διαδικασία.

3 C OFF Εξοδος από τις ρυθμίσεις.

DIST +/-

2 εντός 2 δευτ.

\* (Απ)ενεργοποίηση Bluetooth Smart

I ON

2 OFF OFF

Για ενεργοποίηση, επαναλάβετε τη διαδικασία.

'Εξοδος από τις ρυθμίσεις.

Προεπιλεγμένη λειτουργία: Το Bluetooth είναι ενεργοποιημένο. Το εικονίδιο Bluetooth στη γραμμή κατάστασης εμφανίζεται εάν η συσκευή έχει συνδεθεί μέσω Bluetooth.

Ενεργοποιήστε το Bluetooth Smart στις Ρυθμίσεις. Συνδέστε τη συσκευή με το smparphone σας, pad, laptop... Η τρέχουσα μέτρηση μεταβιβάζεται αυτόματα εάν η σύνδεση Bluetooth έχει εδραιωθεί. Για να μεταβιβαστεί ένα αποτέλεσμα από την κεντρική γραμμή, πατήστε =. Το Bluetooth απενεργοποιείται μόλις απενεργοποιθεί το αποστασιόμετρο λείζερ. Η αποτελεσματική και πρωτοποριακή μονάδα Bluetooth Smart (με το νέο πρότυπο Bluetooth V4.0) λειτουργεί με όλες τις Smart Ready Bluetooth συσκευές. Όλες οι υπόλοιπες Bluetooth συσκευές δεν υποστηρίζουν τη μονάδα εξοικονόμησης ενέργειας Bluetooth Smart, η οποία είναι ενσωματωμένη στη συσκευή.

Δεν φέρουμε καμία ευθύνη που αφορά στη χρήση του δωρεάν λογισμικού και δεν παρέχουμε διορθώσεις ή αναβαθμίσεις. Εφαρμογές (Apps) για Android® ή Mac iOS μπορείτε να βρείτε στα ειδικά διαδικτυακά καταστήματα.

ELPu6

Βαθμονόμηση αισθητήρα κλίσης (Βαθμονόμηση κλίσης)

3 Τοποθετήστε τη συσκευή σε μια επίπε- δη επιφάνεια.

5 180° Періотрéψτε τη συσκευή οριζόντια κατά 180° και τοποθετήστε την ξανά σε μια απόλυτα επίπεδη επιφάνεια.

6 DIST

7 Τοποθετήστε τη συσκευή σε μια επίπε- δη επιφάνεια.

9 180° Перистрéψτε τη συσκευή οριζόντια κατά 180° και τοποθετήστε την ζανά σε μια απόλυτα επίπεδη επιφανεια.

10 DIST

Μετά από 2 δευτ. η συ- σκευή επι στρέφει στη βασική λει τουργία.

ELPuθ

Εξατομικευμένα αγαπημένα

Επιλέξτε την 'αγα- πημένη' λειτουρ- γία.

4 F1 DIST F2 Πατήστε το αρι- στερό ή δεξί πλή- κτρο επιλογής. Η λειτουργία ορίζε- ται στα αγατημένα πάνω από το αντί- στοιχο πλήκτρο επιλογής.

'Εξοδος από τις ρυθμίσεις.

Επιλέξτε τις αγα- τημένες σας λει τουργίες για γρή- γορη πρόσβαση.

Συντόμευση: Πατήστε επί 2 δευτ. ένα πλήκτρο επιλογής στη λει τουργία μέτρη σης.

Φωτισμός

Επιλέξτε τη φω- τεινότητα.

Επιβεβαιώστε τη ρύθμιση.

'Εξοδος από τις ρυθμίσεις.

Για εξοικονό- μηση ισχύος, μειώστε τη φωτεινότητα εάν δεν τη χρειάζεστε.

ELPuθ

Offset

'Εξοδος από τις ρυθμίσεις.

Με το offset, προστίθεται η αφαιρείται μια συγκεκριμένη τιμή αυτόματα σε όλες τις μετρήσεις. Αυτή η λειτουργία σας επιτρέπει να συνυπολο γίσετε τις ανοχές. Εμφανίζεται το εικονίδιο offset.

Μηδενισμός

Δεύτερη επιβεβαίωση με τα πλήκτρα επιλογής:

Απόρριψη: Επιβεβαίωση: X DIST E1 E2

4

'Εξοδος από τις ρυθμίσεις.

Με το μηδενισμό, το όργανο επιστρέφει στις εργοστασιακές του ρυθμίσεις. Όλες οι προσαρμοσμένες ρυθμίσεις και οι αποθηκευμένες πληροφορίες χάνονται.

Συνοπτική παρουσίαση

FN

	Χρονοδιακόπτης
	Υπολογιστής
	Ρύθμιση επιπέδου μέτρησης
	Μνήμη
DIST	Μονή μέτρηση απόστασης
	Έξυπνη οριζόντια λειτουργία

	Ανίχνευση κλίσης
	Εμβαδόν
	Όγκος
	Εμβαδόν τριγώνου
	Λειτουργία μεγάλης εμβέλειας
	Μέτρηση προφίλ ύψους

	Μέτρηση σε κεκλιμένα αντικείμενα
	Ανίχνευση ύψους
	Τραπέζιο
	Χάραξη
	Πυθαγόρας 1
	Πυθαγόρας 2

Χρονοδιακόπτης

3 30 sec 5 sec 2 sec Off Επιλέξτε ώρα ενεργοποίησης.

Η αυτόματη ενεργοποίηση αρχίζει εάν πα τήσετε το πλή κτρο Ενεργοποίη ση/Μέτρηση.

Υπολογιστής

3 7 8 9 ÷ 4 5 6 × 1 2 3 - + +/- 0 , + C/CE = Χρησιμοπο κτρα επιλο ριση ή για

Επιλέξτε πλή- κτρο στην οθόνη.

αβεβαιώστε θε πλήκτρο.

Χρησιμοποιήστε τα πλή- κτρα επιλογής για εκκαθά ριση ή για το αποτέλεσμα.

Το αποτέλεσμα της μέτρησης από την κύρια γραμμή μεταβιβάζεται στον υπολογιστη και μπορει να χρησιμο ποιηθει για περαιτέρω υπολογι σμούς. Οι μονάδες νί/ιη κλασματικής μορφής μετατρέπονται σε δεκαδικο αριθμο.

ELAει

Ρύθμιση επιπέδου μέτρησης/τριπόδου

Η απόσταση μετράται από το πίσω άκρο της συσκευής (στάνταρ ρύθμιση).

Η απόσταση μετράται από το μπροστινό άκρο της συσκευής (σύμβολο κλειδώματος = μόνιμα).

Η απόσταση μετράται μόνιμα από το σπεί- ρωμα του τριπόδου.

Επιβεβαιώστε τη ρύθμιση.

Εάν η συσκευή είναι απενεργοποιημένη, το επίπεδο επιστρέφει στην στάνταρ ρύθμιση (πίσω μέρος της συσκευής).

13.5nm 20.5nm

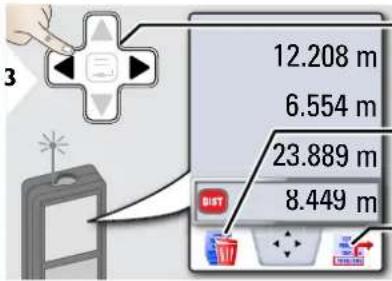

12.208 m 6.554 m 23.889 m 8.449 m

Εναλλαγή μεταξύ μετρήσεων.

Διαγραφή μνήμης.

Μεταφορά τιμής για περαιτέρω ενέργει- ες.

Χρησιμοποιήστε τα πλήκτρα μετακίνη σης Πάνω/Κάτω για να εμφανίσετε πε ρισσότερα αποτελέ σματα για τη συγκεκριμένη μέτρηση.

Συντόμευση

ELAει

Μέτρηση μεμονωμένης απόστασης

3 DIST Στρέψτε το ενεργό λέιζερ προς ΤΟ στόχο.

Επιφάνειες στόχοι: Μπορεί να παρατηρηθούν σφάλματα μέτρησης όταν πραγματοποιείτε μέτρηση σε άχρωμα υγρά, γυαλί, φελιζόλ ή ημιδια περατές επιφάνειες ή όταν το λείζερ είναι στραμμένο με πολύ γυαλιστερές επιφάνειες. Σε σκούρες επιφάνειες, ο χρό νος μέτρησης αυξανεται.

'Εξυπνη οριζόντια λειτουργία

3 DIST Στρέψτε το λέι- ζερ προς το στόχο.

4 DIST

40.8°—α 5.204 m—x 0.032 m—y 4.827 m—z

(έως 360° και με αντίθετη κλίση ±10°)

Ανίχνευση κλίσης

Η κλίση εμφανίζεται μόνιμα. Από το όργανο ακούγεται ένας ήχος (beep) στις 0° και 90°. Ιδανική για οριζόντιες ή κάθετες ρυθμίσεις.

ELAει

Εμβαδόν

3 DIST Στρέψτε το λέιζερ προς το πρώτο σημείο στοχευσης.

4

5 Στρέψτε το λέιζερ προς το δεύτερο σημείο στόχευσης.

6

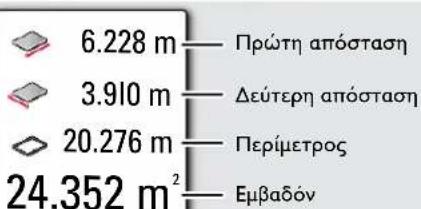

6.228 m — Πρώτη απόσταση 3.910 m — Δεύτερη απόσταση 20.276 m — Περίμετρος 24.352 m² — Εμβαδόν

Το αποτέλεσμα εμφανίζεται στην κεντρική γραμμή και η μετρηθείσα τιμή εμφανίζεται από πάνω. Μερικές μετρήσεις / Λειτουργία Painter: Πατήστε + ή - πριν αρχίσει η πρώτη μέτρηση. Πραγματοπούηστε τη μέτρηση και προσθέστε ή αφαιρέστε αποστάσεις. Ολοκληρώστε με το =. Μετρήστε το 2ο μήκος.

FN
ELAει

Ογκος

3 DIST Στρέψτε το λέιζερ προς το πρώτο σημείο στοχευσης.

4 DIST

5 Στρέψτε το λέιζερ προς το δεύτερο σημείο στόχευσης.

6 DIST

7 DIST Στρέψτε το λέιζερ προς το τρίτο ση- μείο στόχευσης.

8 DIST

5.744 m 2.338 m 2.431 m 32.653 m³

— Πρώτη απόσταση — Δεύτερη απόσταση — Τρίτη απόσταση — Όγκος

Χρησιμοποιήστε τα πλήκτρα πλοήγησης πάνω/κάτω για να εμφανιστούν περισσότερα αποτελέσματα.

Εμβαδόν οροφής/ δαπέδου
Εμβαδά τοίχου
Περίμετρος

ELAει

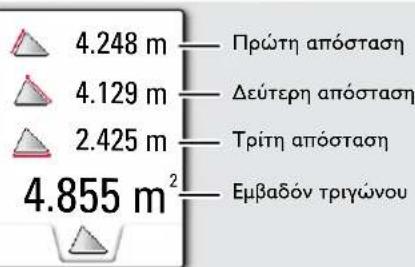

Εμβαδόν τριγώνου

3 DIST Στρέψτε το λέιζερ προς το πρώτο σημείο στόχευσης.

4 DIST

5 Στρέψτε το λέιζερ προς το δεύτερο σημείο στόχευσης.

6 DIST

7 Στρέψτε το λέιζερ προς το τρίτο ση- μείο στόχευσης.

8 DIST

Χρησιμοποιήστε τα πλήκτρα πλοήγησης πά νω/κάτω για να εμφανιστούν περισσότερα αποτελέσματα. Απενεργοποιήστε τον Εντοπι στή κουκκίδας εάν είναι ενεργοποιημένος.

Γωνία ανάμεσα στην πρώτη και τη δεύτερη μέτρηση

Περίμετρος

Λειτουργία μεγάλης εμβέλειας

Η λειτουργία μεγάλης εμβέλειας καβιστά εφικτή τη μέτρηση δύσκολων στόχων σε δυσχερείς συνθήκες π.χ. έντονο φως ημέρας ή κακή ανακλαστικότητα στόχου. Ό χρονος μέτρησης αυξάνεται. Ενα εικονίδιο στη γραμμή κατάστασης δείχνει αν η λειτουργία είναι ενεργή.

ELAει

Μέτρηση προφίλ ύψους

3 DIST 0 REF Στοχεύστε στο σημείο μέτρησης (REF).

4 DIST

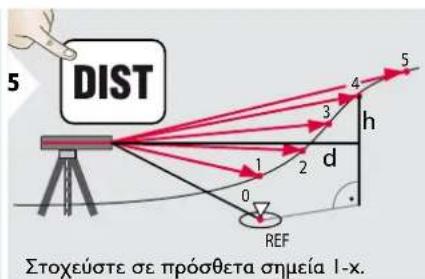

5 DIST 4 3 h 1 2 d 0 REF Στοχεύστε σε πρόσθετα σημεία 1-x.

6 2.042 m 0.054 m

d Οριζόντια απόσταση μέχρι τη συσκευή

h Διαφορά ύψους μέχρι το σημείο αναφοράς (REF).

'Εξοδος από τη λειτουργία.

Ιδανική για μέτρηση διαφορών ύψους μέχρι ένα σημείο μέτρησης. Μπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση προφίλ και τομών εδάφους. Μετά τη μέτρηση ενός σημείου αναφοράς, εμφανίζεται η ορίζοντια απόσταση και το ύψος για κάθε επόμενο σημείο.

FN

ELAει

Α Κεκλιμένα αντικείμενα

Στρέψτε το λέιζερ στο επάνω σημείο στόχευσης.

4 DIST

5 DIST

Στρέψτε το λέιζερ στο κάτω σημείο στόχευσης.

6 DIST

11.00 ° 30.367 m -3.440 m 5.452 m

Γωνία P2

Απόσταση Ρ2

Κάθετο ύψος ανάμεσα και στα δύο σημεία

Απόσταση ανάμεσα και στα δύο σημεία

7

Χρησιμοποιήστε τα πλήκτρα πλοήγησης πάνω/κάτω για να εμφανιστούν περισσότερα αποτελέσματα. Απενεργοποιήστε τον Εντοπιστή κουκκίδας εάν είναι ενεργοποιημένος.

39.10° -4.230 m

Συμπεριλαμβανόμενη γωνία ανάμεσα και στα δύο σημεία

Οριζόντια απόσταση ανάμεσα και στα δύο σημεία

i

Εμμεση μέτρηση απόστασης ανάμεσα στα δύο σημεία με πρόσθετα απο τελέσματα. Ιδανική για εφαρμογές όπως μήκος και κλίση στέγης, ύψος καμινάδας,...

Είναι σημαντικό το όργανο να είναι τοποθετημένο στο ίδιο κάθετο επίπε δο με τα 2 μετρηθέντα σημεία. Το επίπεδο ορίζεται από τη γραμμή ανάμεσα στα 2 σημεία.

ELAει

Ανίχνευση ύψους

Στρέψτε το λέιζερ στο κάτω σημείο.

4 DIST

Στρέψτε το λέιζερ στα επάνω σημείο και η ανίχνευση γωνίας/ύψους αρχίζει αυτόματα.

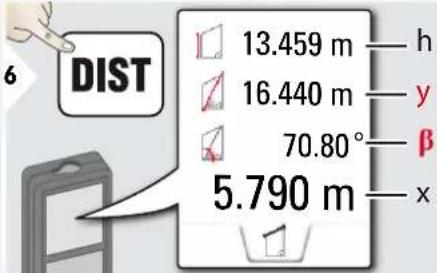

β = Ανίχνευση γωνία εάν η συσκευή πε- ριστραφεί πάνω σε τρίποδο
Υ = Ανίχνευση ύψους εάν η συσκευή πε- ριστραφεί πάνω σε τρίποδο

7 DIST Σταματά την ανί- χνευση ύψους.

Χρησιμοποιήστε τα πλήκτρα πλοήγησης πάνω/κάτω για να εμφανιστούν περισσότερα αποτελέσματα. Απενεργοποιήστε τον Εντοπιστή κουκκίδας εάν είναι ενεργοποιημένος.

7.160 m—z

Μπορεί να προσδιοριστεί το ύψος κτιρίων ή δένδρων χωρίς ανακλαστικά σημεία. Στο κάτω σημείο, μετράται η απόσταση και η κλίση - που χρειάζεται ανακλαστικό στόχο λείζερ. Το επάνω σημείο μπορεί να στοχευτεί με τον εντοπιστη κουκκίδας / σταυρόνημα και δεν χρειάζεται ανακλαστικό στόχο λείζερ διότι μετράται μόνο η κλίση.

FN
ELAει

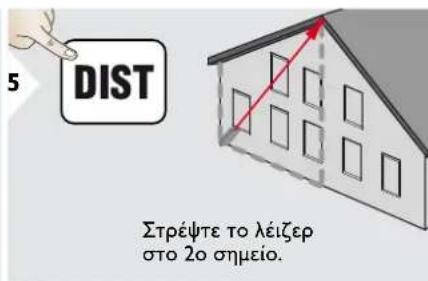

Τραπέζιο

3 DIST Στρέψτε το λέιζερ στο επάνω σημείο.

4 DIST

5 DIST Στρέψτε το λέιζερ στο 2ο σημείο.

7 Χρησιμοποιήστε τα πλή- κτρα πλοήγησης πά- νω/κάτω για να εμφανιστούν περισσότε- ρα αποτελέσματα. Απε- ενργοποιήστε τον Εντοπιστή κουκκίδας εάν είναι ενεργοποιημένος. 78.383 m² — Εμφαδόν τραπεζίου 20.9 ° — α

FN

ELAει

Χάραξη

Μπορείτε να ει- σάγετε δύο δια φορετικές απο- στάσεις (α και b) για τη σήμανοη των μετρηθέ- ντων μηκών.

3 Επιλέξτε ψη- φίο. 1.012 m

4 Ρυθμίστε το ψηφίο. 1.012 m

5 Εγκρίνετε την τιμή "a".

6 Ρυθμίστε την τιμή "b". 0.625 m

Επιβεβαιώστε την τιμή "b" και αρχίστε τη μέτρηση.

Μετακινήστε αργά τη συσκευή κατά μήκος της γραμμής χάραξης. Η αποσταση έως το επό μενο στημειο χάραξης εμφανίζεται στην οδόνη.

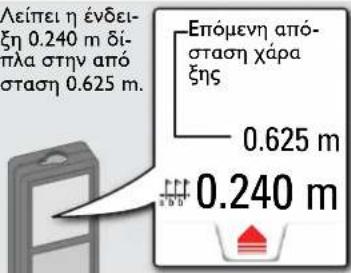

Λείπει η ένδει- ξη 0.240 m δι- πλα στην από σταση 0.625 m. Επόμενη από- σταση χάρα ξης 0.625 m 0.240 m

Οταν πλησιάζετε στο σημείο χάραξης σε απόσταση μικρότερη του 0,1 m, από το όργανο αρχίζει να ακούγεται ένα μπιπ. Μπορείτε να διακόψετε τη λειτουργία πα τώντας το κουμπί CLEAR/OFF.

ELAει

Πυθαγόρας (2 σημεία)

Στρέψτε το λέιζερ προς τον πρώτο στόχο.

4 DIST

5 DIST

Στρέψτε το λέιζερ προς το δεύτερο στόχο.

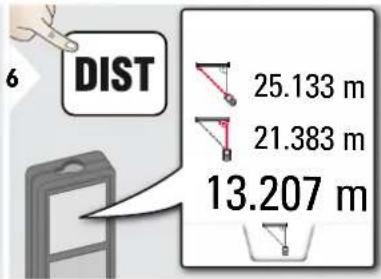

6 DIST 25.133 m 21.383 m 13.207 m

Το αποτέλεσμα εμφανίζεται στην κεντρική γραμμή. Πατώντας το πλήκτρο μέτρησης επί 2 δευτ. στη λειτουργία ενεργοποιείται αυτόματα η μέτρηση Ελάχιστης ή η Μέγιστης αποστασης.

Συνιστούμε να χρησιμοποιείτε τη λειτουργία Πυθαγόρας μόνο για έμμεση οριζόντια μέτρηση. Για τη μέτρηση υψους (κάθετα), είναι πιο ακριβές να χρησιμοποιείτε μια λειτουργία με τη μέτρηση κλίσης.

ELAει

Πυθαγόρας (3 σημεία)

3 DIST Στρέψτε το λέιζερ προς τον πρώτο στόχο.

4 DIST

DIST Στρέψτε το λέιζερ προς το δεύτερο στόχο.

6 DIST

DIST Στρέψτε το λέι- ζερ προς τον τρίτο στόχο.

8 DIST

24.298 m 21.264 m 23.018 m 20.571 m

Το αποτέλεσμα εμφανίζεται στην κεντρική γραμμή. Πατώντας το πληκτρο μέτρησης επί 2 δευτ. στη λειτουργία ενεργοποιείται αυτόματα η μέτρηση Ελάχιστης ή η Μέ γιστης απόστασης.

Συνιστούμε να χρησιμοποιείτε τη λειτουργία Πυθαγόρας μόνο για έμμεση οριζόντια μέτρηση. Για τη μέτρηση υψους (κάθετα), είναι πιο ακριβές να χρησιμοποιείτε μια λειτουργία με μέτρηση κλίσης.

Μέτρηση απόστασης

Ακρίβεια σε ευνοϊκές συνθήκες *	± 1.0 mm / ~1/16" ***
Ακρίβεια σε μη ευνοϊκές συνθήκες **	± 2.0 mm / 0.08 in ***
Εμβέλεια σε ευνοϊκές συνθήκες *	200 m / 660 ft
Εμβέλεια σε μη ευνοϊκές συνθήκες **	80 m / 260 ft ****
Μικρότερη τιμή που εμφανίζεται	0.1 mm / 1/32 in
Power range technologyTM	vai
∅ κουκκίδας λέιζερ (σε απόσταση)	6 /30 / 60 mm(10 / 50 / 100 m)

Μέτρηση κλίσης

Ανοχή μέτρησης έως τηνακτίνα λείζερ****	± 0.2^
Ανοχή μέτρησης έως τοκέλυφος****	± 0.2^
Εμβέλεια* 360°

Γενικά

Katnyopia léiçep 2
Túpos léiçep 635 nm, < 1 mW
Katnyopia prostasias IP54
Autómatn aπeveryopoinon lěiçep	metá ató 90 deut.
Autómatn aπeveryopoinon lěiçep	metá ató 180 deut.
Bluthooth® Smart Bluthooth v4.0
Eμβελεια Bluthooth® 10 m
Diárkeia μπatapías (2 x AA) éwcs 5000 μετρήσεις
Diástaon (Y x B x Π) 149 x 61 x 31 mm5.9 x 2.4 x 1.2 in
Bároc (me μπatapíes) 209 g / 7.22 oz
Eúros θερμοκρασιών:- Aπoθήκευση- Λ ει t ou py í a	-25 éwcs 70 °C-13 éwcs 158 °F-10 éwcs 50 °C14 éwcs 122 °F

* ευνοϊκές συνθήκες είναι: λευκός, ανακλαστικός στόχος διάχυσης (λευκός βαμμένος τοίχος), χαμηλή φωτεινότητα φόντου και μέτριες θερμοκρασίες

** μη ευνοϊκές συνθήκες είναι: στόχοι με χαμηλή ή υψηλότερη ανακλαστικότητα ή υψηλή φωτεινότητα φόντου ή θερμοκρασίες στο άνω ή κάτω άκρο του καθορισμένου εύρους τιμών θερμοκρασίας.

*** Ισχύουν ανοχές από 0,05 m έως 10 m με επίπεδο εμπιστοσύνης 95%.

Σε ευνοϊκές συνθήκες, η ανοχή μπορεί να μειωθεί κατά 0,05 mm/m για αποστάσεις μεταξύ 10 m και 30 m, κατά 0,10 mm/m για αποστάσεις μεταξύ 30 m και 100m και κατά 0,20 mm/m για αποστάσεις πάνω από 100 m.

Σε mh ευνοϊκές συνθήκες, η ανοχή μπορεί να μειωθεί κατά 0,10 mm/m για αποστάσεις μεταξύ 10 m και 30 m, κατά 0,20 mm/m για αποστάσεις μεταξύ 30 m και 100m και κατά 0,30 mm/m για αποστάσεις πάνω από 100 m.

*** μετά τη βαθμονόμηση από τον χρήστη. Πρόσθετη απόκλιση σχετική με γωνία +/- 0,01° για κάθε μοίρα έως +/-45° σε κάθε τεταρτημόριο. Ισχύει για θερμοκρασία δωματίου Σε ολόκληρο το εύρος τιμών θερμοκρασίας, η μέγιστη απόκλιση αυξάνεται κατά +/-0,1°

i Για ακριβή έμμεσα αποτελέσματα, συνιστάται να χρησιμοποιείτε τρίποδο. Για ακριβείς μετρήσεις κλίσης, η αντίθετη κλίση πρέπει να αποφεύγεται.

Λειτουργίες

Μέτρηση απόστασης ναι
Μέτρηση ελάχιστης/μέγιστης απόστασης	ναι
Μόνιμη μέτρηση ναι
Χάραξη	ναι
Πρόσθεση/Αφαίρεση	ναι
Εμβαδόν	ναι
Εμβαδόν τριγώνου	ναι
Όγκος	ναι
Τραπέζιο	ναι
Λειτουργία Painter (εμβαδόν με μερική μέτρηση)	ναι
Πυθαγόρας	2 σημείων, 3 σημείων
Έξυπνη οριζόντια λειτουργία / Έμμεσο ύψος	ναι
Μέτρηση προφίλ ύψους ναι
Ανίχνευση κλίσης	ναι
Κεκλιμένα αντικείμενα	ναι
Ανίχνευση ύψους	ναι
Μνήμη	30 ενδείξεις
Βεερ	ναι
Φωτιζόμενη έγχρωμη οθόνη	ναι
Τελικό εξάρτημα πολλαπλών λειτουργιών	ναι
Εντοπιστής κουκκίδας (οθόνη)	Ζουμ 4x
Ψηφιακό αλφάδι	ναι
Bluethooth® Smart	ναι
Εξατομικευμένα αγαπημένα	ναι
Χρονοδιακόπτης	ναι
Λειτουργία μεγάλης εμβέλειας	ναι
Υπολογιστής	ναι

Εάν το μήνυμα Error (Σφάλμα) δεν εξαφανιστεί μετά από επανειλημμένες ενεργοποιήσεις της συσκευής, απευθυνθείτε στον αντιπρόσωπο.

Εάν εμφανιστεί το μήνυμα InFo μαζί με έναν αριθμό, πατήστε το κουμπί Clear και ακολουθήστε τις παρακάτω οδηγίες:

Αρ. Αιτία Διόρθωση

156 Εγκάρσια κλίση μεγαλύτερη από 10°	Κρατήστε το όργανο χωρίς να σχηματίζει εγκάρσια κλίση.
162 Σφάλμα βαθμονόμησης Βεβαιωθείτε ότι η συσκευήβρίσκεται σε μια απολύτως οριζόντια και επίτεδη επιφάνεια. Επαναλάβετε τη διαδικασία βαθμονόμησης.Εάν το σφάλμα επαναλαβά νεται, απευθυνθείτε στον αντιπρόσωπο της περιοχής σας.
204 Σφάλμα υπολογισμού Πραγματοποιήστε τη μέτρηση ζανά.
240 Σφάλμα μεταφοράς δεδομένων	Επαναλάβετε τη διαδικασία.
252 Θερμοκρασία πολύ υψηλή.	Αφήστε τη συσκευή να κριώσει.
253 Θερμοκρασία πολύ χαμηλή	Ζεστάνετε τη συσκευή.
255 Σήμα λήψης πολύ ασθενές, ο χρόνος μέτρησης πολύ μεγάλος	Αλλάξτε την επιφάνεια στόχευσης (π.χ. λευκό χαρτί).
256 Σήμα λήψης πολύ υψηλό Αλλάξτε την επιφάνεια στόχευσης (π.χ. λευκό χαρτί).
257 Πολύ έντονο φως στο φόντο	Η επιφάνεια στόχευσης πρέπει να είναι πιο σκοτεινή.
258 Η μέτρηση βρίσκεται εκτός εμβέλειας	Διορθώστε την εμβέλεια.
260 Η ακτίνα λέίζερ διακό-πτεται	Επαναλάβετε τη μέτρηση.

Φροντίδα

• Καθαρίστε τη συσκευή με ένα υγρό, μαλακό πανί.
  • Ποτέ μη βυθίζετε τη συσκευή στο νερό.
• Ποτέ μη χρησιμοποιείτε καθαριστικούς παράγοντες ή διαλυτικά.

Εγγύηση

Ευρώπη:

• Εγγύηση επιστροφής σε περίπτωση μη ικανοποίησης εντός 30 ημερών
  •Δωρεάν σέρβις για ένα έτος
• Πλήρης εγγύηση ενός έτους
  Μπορείτε να βρείτε λεπτομερείς πληροφορίες στο Διαδίκτυο στη διεύθυνση www.2helpU.com.

Βόρεια Αμερική:

•3ετής περιορισμένη εγγύηση
•Δωρεάν σέρβις για ένα έτος
- Εγγύηση επιστροφής χρημάτων 90 ημερών

Μπορείτε να βρείτε λεπτομερείς πληροφορίες στο Διαδίκτυο στη διεύθυνση www.dewalt.com.

Οδηγίες ασφαλείας

ELKω

Ο υπεύθυνος του οργάνου πρέπει να διασφαλίσει ότι όλοι οι χρήστες κατα νοούν και τηρούν αυτές τις οδηγίες.

Τομείς ευθύνης

Τομέας ευθύνης του κατασκευαστή του γνήσιου εξοπλισμού:

Ευρώπη: DEWALT

Για σέρβις, καλέστε 1-800-4-DEWALT.

www.dewalt.com

Η παραπάνω εταιρεία είναι υπεύθυνη για την παράδοση του προϊόντος, μαζί με το εγχειρίδιο χρήσης, σε άριστη ως προς την ασφάλεια κατάσταση. Η παραπάνω εταιρεία δεν ευθύνεται για τα αξεσουάρ τρίτων κατασκευαστών.

Τομέας ευθύνης του κατόχου:

•Na katavońσει τις οδηγίες ασφαλείας στο προϊόν και τις οδηγίες στο εγχει ρίδιο χρήσης.

ELOδ1

• Να εξοικειωθεί με τους τοπικούς κανονισμούς ασφάλειας περί πρόληψης ατυχημάτων.
•Na αποτρέπει πάντοτε την πρόσβαση στο προϊόν από μη εξουσιοδοτημένο προσωπικό.

Επιτρεπόμενη χρήση

-Μέτρηση αποστάσεων
•Μέτρηση κλίσης
•Μεταφορά δεδομένων με Bluetooth ®

Μη επιτρεπόμενη χρήση

•Χρήση του προϊόντος χωρίς οδηγίες
•Χρήση εκτός των αναφερόμενων ορίων
•Απενεργοποίηση των συστημάτων ασφάλειας και αφαίρεση των επεξηγη ματικών και προειδοποιητικών πινα κίδων

- Άνοιγμα του εξοπλισμού με εργαλεία (κατσαβίδια, κ.λπ.)

- Πραγματοποίηση τροποποιήσεων ή μετατροπών του προϊόντος

•Χρήση αξεσουάρ από άλλους κατα- σκευαστές χωρίς ρητή έγκριση

- Σκόπιμη θάμβωση τρίτων, ακόμη και στο σκοτάδι

•Ανεπαρκής ασφάλιση του χώρου μετρήσεων (π.χ. κατά τις μετρήσεις σε δρόμους, εργοτάξια, κ.λπ.)

- Συνειδητός ή απερίσκεπτος χειρισμός πάνω σε ικριώματα, σε σκάλες, κατά τη

μέτρηση κοντά σε μηχανήματα που λειτουργούν ή σε ανοικτά εξαρτήματα μηχανημάτων ή εγκαταστάσεων που δεν προστατεύονται.

-Άμεση στόχευση στον ήλιο

Κίνδυνοι κατά τη χρήση

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προσέχετε για τυχόν εσφαλμένες μετρήσεις εάν το όργανο είναι ελαττωματικό ή εάν έχει πέσει κάτω ή εάν έχει τύχει πλημμελούς χρήσης ή εάν έχει τροποποιηθεί. Ανά διαστήματα πραγματοποιείτε δοκιμαστικές μετρήσεις.

Ιδίως μετά από ακατάλληλη χρήση του οργάνου, και πριν, στη διάρκεια και μετά από σημαντικές μετρήσεις.

⚠️ ΠΡΟΣΟΧΗ

Ποτέ μην επιχειρήσετε να επισκευάσετε το προϊόν εσείς οι ίδιοι. Σε περίπτωση ζημιάς, απευθυνθείτε στον τοπικό αντιπρόσωπο.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Τυχόν αλλαγές ή τροποποιήσεις που δεν είναι ρητά εγκεκριμένες μπορεί να αφαιρέσουν από το χρήστη τη δυνατότητα να χρησιμοποιηθεί τον εξοπλισμό.

Περιορισμοί χρήσης

i Βλ. ενότητα "Τεχνικά χαρακτηριστικά".

Η συσκευή έχει σχεδιαστεί για χρήση σε περιοχές μόνιμα κατοικήσιμες από ανθρώπους. Μη χρησιμοποιείτε το προϊόν σε περιβάλλον που ενέχει κίνδυνο έκρηξης ή σε επικίνδυνο περιβάλλον.

Απόρριψη

⚠️ ΠΡΟΣΟΧΗ

Οι άδειες μπαταρίες δεν πρέπει να απορ- ρίπτονται μαζί με τα οικιακά απορρίμ- ματα. Φροντίστε το περιβάλλον και μετα- φέρετέ τις σε σημεία αποκομιδής σύμφωνα με τους εθνικές ή τοπικές κανο- νισμούς.

Το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα οικιακά απορρίμματα.

Φροντίστε για την κατάλληλη απόρριψη του προϊόντος σύμφωνα με τις εθνικές διατάξεις που ισχύουν στη χώρα σας.

Τηρείτε τις εθνικές διατάξεις διάθεσης απορριμμάτων.

Πληροφορίες για την επεξεργασία του προϊόντος και τη διαχείριση αποβλήτων μπορείτε να κατεβάσετε από την ιστοσελίδα μας.

Ηλεκτρομαγνητική συμβατό- τητα (ΗΜΣ)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή πληροί τις πλέον αυστηρές απαιτήσεις των σχετικών προτύπων και διατάξεων.

Ωστόσο, η πιθανότητα να προκαλέσει παρεμβολές σε άλλες συσκευές δεν μπορεί να αποκλειστεί εντελώς.

Χρήση του προϊόντος με Bluetooth®

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η ηλεκτρομαγνητική ακτινοβολία μπορεί να προκαλέσει παρεμβολές σε άλλον εξοπλισμό, σε εγκαταστάσεις (π.χ. ιατρικές συσκευές όπως βηματοδότες ή ακουστικά βαρυκοϊας) και μέσα σε αεροσκάφος. Μπορεί επίσης να επηρεάσει ανθρώπους και ζώα.

Προφυλάξεις:

Παρόλο που αυτό το προϊόν πληροί τα πλέον αυστηρά πρότυπα και κανονισμούς, δεν μπορεί να αποκλειστεί η πιθανότητα να βλαφθούν άνθρωποι και ζώα.

•Μη χρησιμοποιείτε το προϊόν κοντά σε πρατήρια καυσίμων, σε εργοστάσια χημικων, σε περιοχές με δυνητικά εκρηκτική ατμόσφαιρα και σε σημεία που πραγματοποιούνται εκρήξεις.
- Μη χρησιμοποιείτε το προϊόν κοντά σε ιατρικό εξοπλισμό.
- Μη χρησιμοποιείτε το προϊόν μέσα σε αεροπλάνο.
- Μη χρησιμοποιείτε το προϊόν κοντά στο σώμα σας για μεγάλα χρονικά διαστήματα.

Κατηγορία λέιζερ

Η συσκευή δημιουργεί ορατές ακτίνες λέιζερ, που εκπέμπονται από το όργανο.

Πρόκειται για προϊόν κατηγορίας λέιζερ 2 σύμφωνα με:

•IEC60825-1 : 2014 "Ασφάλεια ακτινοβολίας προϊόντων λέιζερ"

Προϊόντα λέιζερ κατηγορίας 2:

Μην κοιτάζετε κατευθείαν την ακτίνα λέιζερ και μην τη στρέφετε χωρίς λόγο προς άλλα άτομα. Συνήθως τα μάτια προστατεύονται όταν το πρόσωπο στρέφεται αυτόματα προς την αντίθετη κατεύθυνση ή με το ανοιγοκλείσιμο των ματιών.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν κοιτάξετε κατευθείαν στην ακτίνα λέιζερ με οπτικά βοηθήματα (π.χ. κιάλια, τηλεσκόπιο) μπορεί να αποβεί επικίνδυνο.

⚠️ ΠΡΟΣΟΧΗ

Εάν κοιτάξετε στην ακτίνα λέιζερ, αυτό μπορεί να είναι επικίνδυνο για τα μάτια.

Μέγιστη ωφέλιμη ισχύς ακτινοβολίας: 0,95 mW

Μήκος κύματος: 635 nm

Διάρκεια παλμού: >400ps

Συχνότητα επαναληψης παλμών: 320 MHz

Εκτροπή ακτίνας: 0,16mrad x 0,6mrad

Διατηρούμε το δικαίωμα τροποποιήσεων (σχέδια, περιγραφές και τεχνικά χαρακτηριστικά) χωρίς πρότερη ειδοποίηση.

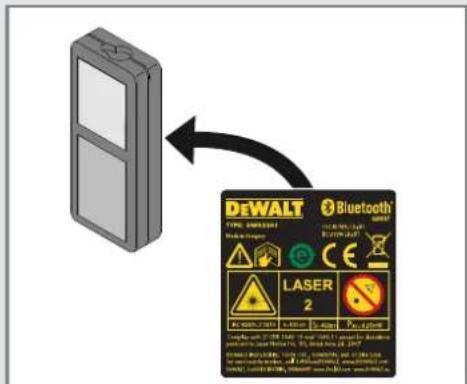

Πινακίδες

Διατηρούμε το δικαίωμα τροποποιήσεων (σχέδια, περιγραφές και τεχνικά χαρακτηριστικά) χωρίς πρότερη ειδοποίηση.
