ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DCLE14201 DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 129

Fig. B

'Εχετε επιλέξει ένα αλφάδι λέιζερ DEWALT. Η πολυετής εμπειρία, η σχολαστική διαδικασία ανάπτυξης προϊόντων και η καινοτομία, καθιστούν τη DEWALT έναν από τους πιο αξιόπιστους εταίρους για επαγγελματίες χρήστες αλφαδιών λέιζερ.

DCLE14201

Τύπος 1
Φωτεινή πηγή Δίοδοι λέιζερ
Μήκος κύματος λέιζερ Πράσινο: 510 nm—530 nm,Κόκκινο: 630 nm—690 nm
Ισχύς λέιζερ 2,0 mW (πράσινο), 1,5 mW (κόκκινο)ΠΡΟΪΟΝ ΛΕΪΖΕΡ ΚΑΤΗΓΟΡΙΑΣ 2
Εμβέλεια λειτουργίας Πράσινο: 45 m (150'), 100 m (330') μεανιχνευτή (πωλείται ξεχωριστά)Κόκκινο: 30 m (100'), 50 m (165') μεανιχνευτή (πωλείται ξεχωριστά)
Ακρίβεια (κατακόρυφο αλφάδιασμα) +/-3 mm ανά 10 m
Ακρίβεια (οριζόντιο αλφάδιασμα) +/-3 mm ανά 10 m
Χαμηλή στάθμη μπαταρίας Αναβοσβήσιμο 3 LED στον μετρητήμπαταρίας
Αναβοσβήσιμο ακτίνων λέιζερ Υπέρβαση ορίων κλίσης/μονάδα όχιοριζόντια
Τροφοδοσία Ενσωματωμένη μπαταρία ιόντων λιθίου
Ισχύς εισόδου 5—20V, <= 3,0 A
Θερμοκρασία λειτουργίας	0 °C έως 50 °C
Θερμοκρασία αποθήκευσης	-20 °C έως 60 °C

Υγρασία Μέγιστη σχετική υγρασία 80% για

θερμοκρασίες έως 31 °C που μειώνεται γραμμικά σε 50% σχετική υγρασία στους 40 °C

Υψόμετρο 2000 m

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματιομού, διαβάστε το εγχειρίδιο χρήσης.

Ορισμοί: Οδηγίες ασφαλείας

Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα.

ΚΙΜΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κασταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως ελικιδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια ενδεχομένως ελικνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας.

ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλική ζημιά.

Υπεξηλώνει κίνδυνο ηλεκτροπληξίας.

Υπλήλώνει κίνδυνο πυρκαγιάς.

Οδηγίες ασφαλείας για εργαλεία λέιζερ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε και κατανοήστε όλες της έγίες. Η μη τήρηση οποιασδήποτε από τις

ΕΛΛΗΝΙΚΑ

οδηγίες που αναφέρονται πιο κάτω μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό ατόμων.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

• Μη χρησιμοποιείτε το εργαλείο λέιζερ σε εκρήξιμες ατμόσφαιρες, όπως όταν υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορεί να προκαλέσουν ανάφλεξη της σκόνης ή των αναθυμιάσεων.
• Χρησιμοποιείτε το εργαλείο λέιζερ μόνο με τις συγκεκριμένες προβλεπόμενες μπαταρίες. Η χρήση οποιωνδήποτε άλλων μπαταριών μπορεί να δημιουργήσει κίνδυνο πυρκαγιάς.
  • Φυλάσσετε το εργαλείο λέιζερ μακριά από παιδιά και άλλα μη εκπαιδευμένα άτομα όταν δεν το χρησιμοποιείτε. Τα εργαλεία λέιζερ είναι επικίνδυνα στα χέρια μη εκπαιδευμένων χρηστών.
• Χρησιμοποιείτε μόνο αξεσουάρ τα οποία προτείνονται από τον κατασκευαστή του μοντέλου που κατέχετε. Αξεσουάρ που μπορεί να είναι κατάλληλα για ένα εργαλείο λέιζερ μπορεί να δημιουργούν κίνδυνο τραυματισμού αν χρησιμοποιηθούν σε άλλο εργαλείο λέιζερ.
  • Το σέρβις στο εργαλείο ΠΡΕΠΕΙ να γίνεται μόνο από εξειδικευμένο προσωπικό επισκευών. Οι επισκευές, το σέρβις ή η συντήρηση που εκτελούνται από μη εξειδικευμένο προσωπικό μπορεί να έχουν ως αποτέλεσμα τραυματισμό. Για να πληροφορηθείτε τη θέση του πλησιέστερου εξουσιοδοτημένου αντιπροσώπου επισκευών της DEWALT, ανατρέξτε στη λίστα των εξουσιοδοτημένων αντιπροσώπων επισκευών της DEWALT στο πίσω μέρος του παρόντος εγχειριδίου ή επισκεφθείτε το www.2helpU.com on στο Διαδίκτυο.
• Μη χρησιμοποιείτε οπτικά όργανα όπως τηλεσκόπια ή θεοδόλιχο για να κοιτάξετε τη δέσμη λέιζερ. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών.
• Μην τοποθετείτε το εργαλείο λέιζερ σε θέση που θα μπορούσε να κάνει κάποιον να κοιτάξει ηθελημένα ή

αθέλητα απ' ευθείας μέσα στη δέσμη ακτίνων λέιζερ. Θα μπορούσε να προκύψει σοβαρή βλάβη των ματιών.

• Μην τοποθετείτε το εργαλείο λέιζερ κοντά σε αντανακλαστική επιφάνεια η οποία μπορεί να κατευθύνει τη δέσμη λέιζερ προς τα μάτια κάποιου. Θα μπορούσε να προκύψει οοβαρή βλάβη των ματιών.
• Απενεργοποιείτε το εργαλείο λέιζερ όταν δεν το χρησιμοποιείτε. Αν αφήνετε το εργαλείο λέιζερ ενεργοποιημένο, αυξάνεται ο κίνδυνος να κοιτάξει κάποιος απ΄ ευθείας μέσα στη δέσμη λέιζερ.
• Μη χρησιμοποιείτε το εργαλείο λέιζερ κοντά σε παιδιά και μην επιτρέπετε σε παιδιά να χρησιμοποιούν το εργαλείο λέιζερ. Μπορεί να προκύψει σοβαρή βλάβη των ματιών.
• Μην αφαιρείτε και μην αλλοιώνετε προειδοποιητικές ετικέτες. Αν αφαιρεθούν ετικέτες, ο χρήστης ή άλλα άτομα μπορεί κατά λάθος να εκτεθούν σε ακτινοβολία.
  • Τοποθετείτε το εργαλείο λέιζερ καλά στηριγμένο πάνω σε οριζόντια επιφάνεια. Αν πέσει το εργαλείο λέιζερ θα μπορούσε να προκληθεί ζημιά στο εργαλείο ή σοβαρός τραυματισμός ατόμων.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Η χρήση χειρισμών ήρομίσεων ή η εκτέλεση διαδικασιών διαφορετικών από ότι καθορίζεται στο παρόν μπορεί να προκαλέσει επικίνδυνη έκθεση σε ακτινοβολία. ΠΡΩΕΙΔΟΠΟΙΗΣΗ! ΜΗΝ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΕΤΕ ΤΩΜ. ΓΑΛΕΙΟ ΛΕΪΖΕΡ. Δεν υπάρχουν στο εσωτερικό του εξαρτήματα που επιδέχονται σέρβις από το χρήστη. Η αποσυναρμολόγηση του εργαλείου λέιζερ θα καταστήσει άκυρες όλες τις εγγυήσεις για το προϊόν. Μην τροποποιήσετε με κανένα τρόπο το προϊόν. Η τροποποίηση του εργαλείου μπορεί να επιφέρει επικίνδυνη έκθεση σε ακτινοβολία λέιζερ.

Πρόσθετες οδηγίες ασφαλείας για εργαλεία λέιζερ

• Μην αντικαταστήσετε μια δίοδο λέιζερ με άλλη διαφορετικού τύπου. Αν το εργαλείο λέιζερ υποστεί ζημιά, αναθέστε την επισκευή του σε εξουσιοδοτημένο αντιπρόσωπο επισκευών.
• Μη χρησιμοποιήσετε το εργαλείο λέιζερ για οποιοδήποτε άλλο σκοπό εκτός από την προβολή γραμμών λέιζερ.
  • Η έκθεση του ματιού σε δέσμη λέιζερ κατηγορίας 2 θεωρείται ασφαλής για μέγιστο χρόνο 0,25 δευτερολέπτων. Κανονικά το αντανακλαστικό κλείσιμο των βλεφάρων θα παρέχει επαρκή προστασία.

Υπολειπόμενοι κίνδυνοι

Οι κίνδυνοι που ακολουθούν είναι εγγενείς στη χρήση αυτής της συσκευής:

- τραυματισμοί που προκαλούνται από απ' ευθείας κοίταγμα μέσα στη δέσμη λέιζερ.

Ετικέτες πάνω στο εργαλείο

Πάνω στο εργαλείο εμφανίζονται τα ακόλουθα εικονογράμματα:

LASER 2 ≤2.0mW@510-530nm IEC 60825-1:2014 / EN 50689:2021 EN 60825-1:2014/A11:2021 CONSUMER LASER PRODUCT

LASER 2 ≤1.5mW @ 630-690nm IEC 60825-1:2014 / EN 50689:2021 EN 60825-1:2014/A11:2021 CONSUMER LASER PRODUCT

Πράσινο λέιζερ Κόκκινο λέιζερ

Διαβάστε το εγχειρίδιο οδηγιών πριν τη χρήση.

Προειδοποίηση λέιζερ.

Μην κοιτάζετε απ' ευθείας μέσα στη δέσμη λέιζερ.

Σημαντικές οδηγίες ασφαλείας για φόρτιση όλων των συσκευών με ενσωματωμένη μπαταρία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προειδοποιήσεις ασφαλείας, τις οδηγίες, τις επισημάνσεις προσοχής για την μπαταρία, το καλώδιο USB και το προϊόν. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φορτίζετε το προϊόν χρήσμοποιώντας μόνο ένα πιστοποιημένο τροφοδοτικό που συμμορφώνεται με τους εφαρμόσιμους κανονισμούς της χώρας και με τα διεθνή/τοπικά πρότυπα ασφαλείας με έξοδο 5-20 V, 3 A. Η χρήση τροφοδοτικών που δεν πληρούν τα εφαρμόσιμα πρότυπα ασφαλείας θα μπορούσε να επιφέρει τραυματισμό.

• Χρησιμοποιείτε για φόρτιση μόνο το τροφοδοτικό και το καλώδιο που συνιστά ο κατασκευαστής.
  • Φορτίζετε αυτό το λέιζερ κάθε μήνα αν δεν χρησιμοποιείται συχνά, και μετά από κάθε χρήση όταν χρησιμοποιείται συχνά, για να εξασφαλίσετε μεγάλη διάρκεια ζωής της μπαταρίας.
  • Το παρεχόμενο καλώδιο φόρτισης δεν προορίζεται για χρήσεις άλλες από τη φόρτιση επαναφορτιζόμενων εργαλείων DEWALT με θύρες USB-C. Η φόρτιση άλλων τύπων εργαλείων μπορεί να προκαλέσει υπερθέρμανση και βίαια θραύση των μπαταριών, με αποτέλεσμα τραυματισμό, υλικές ζημιές, φωτιά, ηλεκτρικό σοκ ή θανατηφόρο ηλεκτροπληξία.
• MHN εκθέτετε το καλώδιο USB σε νερό, βροχή ή χιόνι.
• Όταν αποσυνδέετε το καλώδιο USB, τραβάτε τα βύσματα και όχι το καλώδιο. Με αυτόν τον τρόπο θα μειωθεί ο κίνδυνος ζημιάς στα βύσματα και στο καλώδιο.

ΕΛΛΗΝΙΚΑ

• Βεβαιώνεστε ότι το καλώδιο είναι τοποθετημένο με τρόπο ώστε να μην πατηθεί, μπερδευτεί σε πόδια ή υποστεί οποιαδήποτε ζημιά ή καταπόνηση.
• MH χρησιμοποιήσετε καλώδιο USB με καλώδιο ή βύσματα που έχουν υποστεί ζημιά. Φροντίστε να αντικατασταθούν άμεσα.
• Ξένα υλικά αγώγιμου χαρακτήρα, όπως, ενδεικτικά, η σκόνη από τρόχισμα ή λείανση, τα μεταλλικά ρινίσματα, το σύρμα τριψίματος, αλουμινόχαρτο ή οποιαδήποτε συσσώρευση μεταλλικών σωματιδίων θα πρέπει να φυλάσσονται μακριά από USB και USB-C βύσματα και θύρα.
• Πάντα αποσυνδέετε το καλώδιο USB από το τροφοδοτικό όταν δεν έχει συνδεθεί εργαλείο σε αυτό.

Ατομική Ασφάλεια

• Παραμένετε σε εγρήγορση, προσέχετε τι κάνετε και χρησιμοποιείτε την κοινή λογική, όταν χρησιμοποιείτε το αλφάδι λέίζερ. Μη χρησιμοποιείτε το αλφάδι λέίζερ όταν είστε κουραομένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμακευτικής αγωγής. Μια στιγμή απροσεξίας κατά τη χρήση του αλφαδιού λέίζερ μπορεί να επιφέρει σοβαρό τραυματισμό.
• Χρησιμοποιείτε ατομικό εξοπλισμό προστασίας. Πάντα φοράτε προστασία ματιών. Ανάλογα με τις συνθήκες εργασίας, η χρήση προστατευτικού εξοπλισμού, όπως μάσκας κατά της σκόνης, αντιολισθητικών υποδημάτων ασφαλείας, κράνους και προστατευτικών ακοής, θα μειώσει τις οωματικές βλάβες.

Χρήση και φροντίδα αλφαδιού λέιζερ

- Μη χρησιμοποιήσετε το αλφάδι λέιζερ αν ο διακόπτης, ασφάλισης/απασφάλισης εκκρεμούς και τροφοδοσίας δεν ενεργοποιεί ή απενεργοποιεί το αλφάδι λέιζερ. Οποιοδήποτε αλφάδι λέιζερ δεν μπορεί να ελεγχθεί μέσω του διακόπτη του, είναι επικίνδυνο και πρέπει να επισκευαστεί.

- Ακολουθείτε τις οδηγίες στην ενότητα Συντήρηση, στο παρόν εγχειρίδιο. Η χρήση μη εγκεκριμένων ανταλλακτικών

ή η μη τήρηση των οδηγιών Συντήρησης, μπορεί να δημιουργήσει κίνδυνο ηλεκτροπληξίας ή τραυματισμού.

Θέση κωδικού ημερομηνίας (Εικ. Α)

Ο κωδικός ημερομηνίας παραγωγής 21 αποτελείται από έναν 4ψήφιο αριθμό έτους ακολουθούμενο από έναν 2ψήφιο αριθμό εβδομάδας και έχει ως τελική επέκταση έναν 2ψήφιο κωδικό εργοστασίου.

Περιεχόμενα συσκευασίας

• Ελέγξτε για ζημιές στο εργαλείο, τα εξαρτήματα ή τα αξεσουάρ του, που μπορεί να προκλήθηκαν κατά τη μεταφορά.
• Αφιερώστε χρόνο για να διαβάσετε σχολαστικά και να κατανοήσετε αυτό το εγχειρίδιο πριν τη χρήση του προϊόντος.

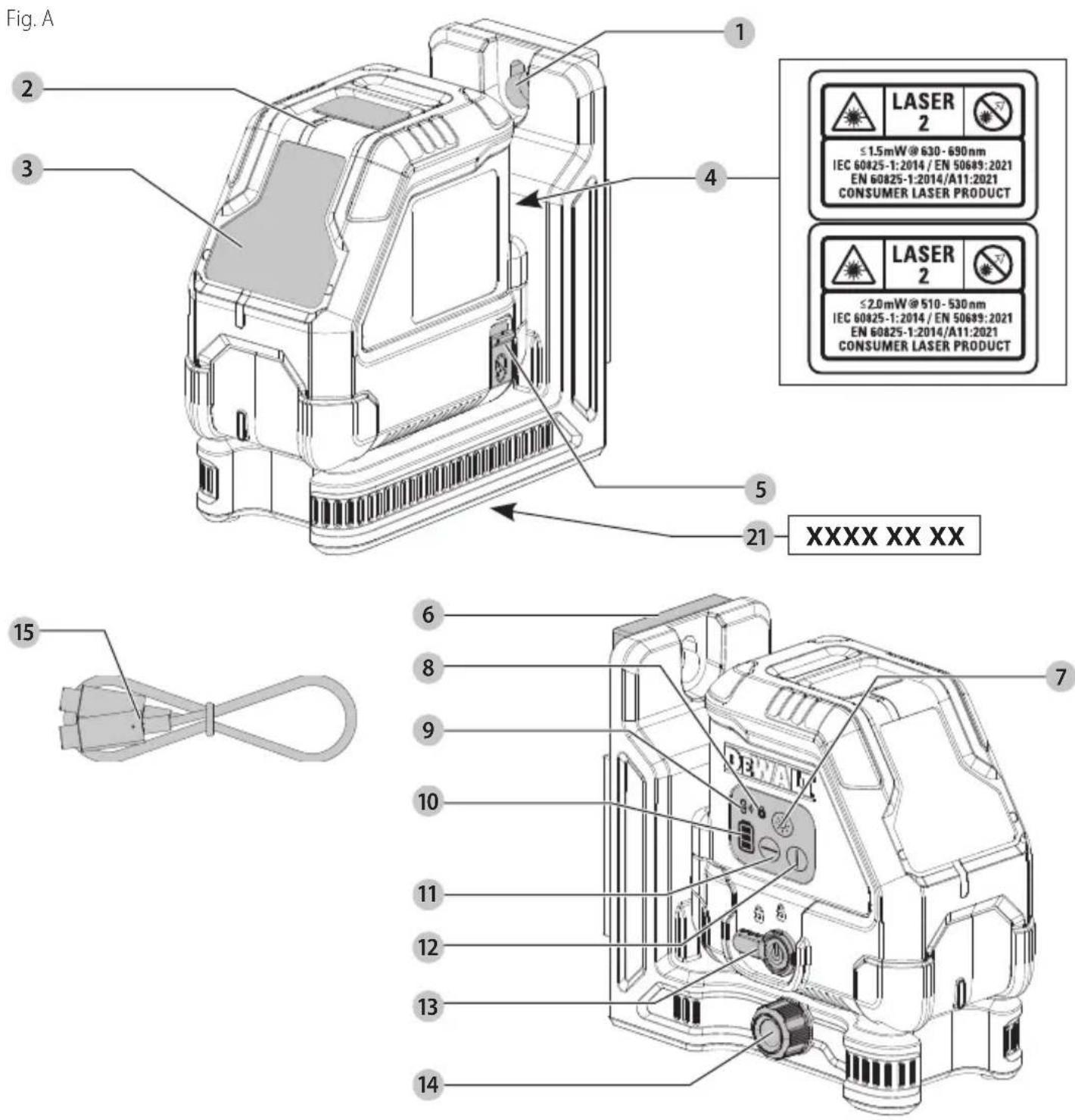

Περιγραφή (Εικ. Α)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην τροποποιήσετε το προστρικό εργαλείο ή οποιοδήποτε μέρος του. Θα μπορούσε να προκύψει ζημιά ή τραυματιομός.

1 Εγκοπή σχήματος κλειδαρότρυπας
2 Κεφαλή λέιζερ
3 Παράθυρο λέιζερ
4 Θέση ετικέτας λέιζερ
5 Κάλυμμα θύρας USB
6 Μαγνητικό περιστρεφόμενο στήριγμα
7 Κουμπί ελέγχου φωτεινότητας
8 Ενδεικτική λυχνία ασφάλισης εκκρεμούς
9 Ενδεικτική λυχνία σύνδεσης τηλεχειριστηρίου (DCLE14201G μόνο)
10 Μετρητής μπαταρίας
11 Κουμπί ενεργοποίησης/ απενεργοποίησης οριζόντιας γραμμής λέιζερ
12 Κουμπί ενεργοποίησης/ απενεργοποίησης κατακόρυφης γραμμής λέιζερ
13 Διακόπτης ασφάλισης/απασφάλισης εκκρεμούς και τροφοδοσίας

ΕλλΗΝΙΚά

14 Περιστροφικό κουμπί λεπτομερούς ρύθμισης
15 Καλώδιο USB

Προβλεπόμενη χρήση

Το λέιζερ σταυρού DCLE14201 είναι ένα προϊόν λέιζερ κατηγορίας 2. Είναι ένα εργαλείο λέιζερ αυτόματου αλφαδιάσματος το οποίο μπορεί να χρησιμοποιηθεί για εργασίες οριζόντιας ευθυγράμμισης και κατακόρυφης ευθυγράμμισης.

Το αλφάδι λέιζερ είναι ένα επαγγελματικό εργαλείο. ΜΗΝ αφήνετε παιδιά να έρθουν σε επαφή με το εργαλείο. Απαιτείται επίβλεψη όταν το εργαλείο το χρησιμοποιούν άπειροι χρήστες.

• Το προϊόν αυτό δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) που έχουν μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες, ή έλλειψη εμπειρίας, γνώσης ή δεξιοτήτων, εκτός αν τα άτομα αυτά επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά δεν πρέπει να μένουν ποτέ μόνα τους με αυτό το προϊόν.

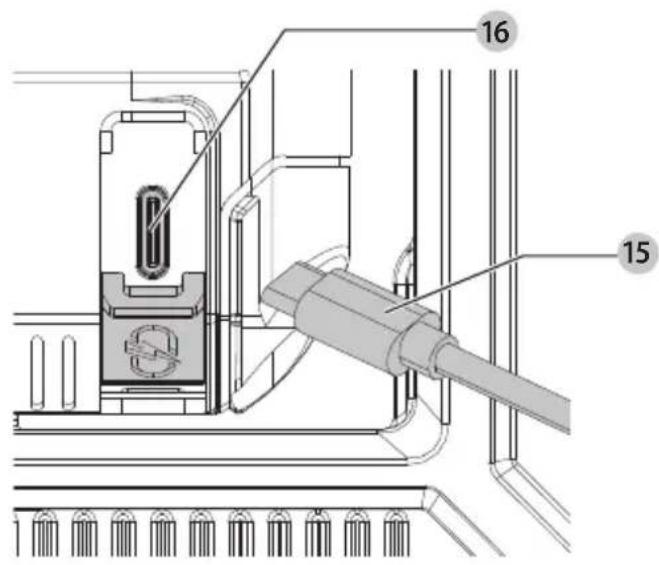

Διαδικασία φόρτισης (Εικ. Α, Β)

1. Τραβήξτε από το αλφάδι λέιζερ το κάλυμμα 5 της θύρας φόρτισης USB.
2. Χρησιμοποιήστε ένα συμβατό τροφοδοτικό με αυτή τη μονάδα. Για τα καλύτερα αποτελέσματα, χρησιμοποιήστε ένα τροφοδοτικό με δυνατότητα USB Power Delivery (PD) και ισχύ 45 W ή μεγαλύτερη.
3. Συνδέστε το βύσμα USB 15 στη θύρα φόρτισης 16.
4. Συνδέστε το τροφοδοτικό σε μια πρίζα τοίχου.
5. Η φόρτιση έχει ολοκληρωθεί όταν ανάψουν και οι τρεις γραμμές του μετρητή μπαταρίας 10 στο πλάι του αλφαδιού λέιζερ. Μπορείτε να αφήσετε την μπαταρία να φορτίζεται ή μπορείτε να αποσυνδέσετε το καλώδιο USB.

Σημαντικές επισημάνσεις για τη φόρτιση

• Το αλφάδι λέιζερ μπορεί να θερμανθεί αισθητά κατά τη φόρτιση. Αυτό είναι κανονικό, δεν είναι ένδειξη προβλήματος. Για να διευκολύνετε την ψύξη του

αλφαδιού λέιζερ μετά τη χρήση, αποφύγετε να τοποθετήσετε το αλφάδι λέιζερ σε θερμό περιβάλλον όπως σε ένα μεταλλικό παράπηγμα ή σε μη μονωμένο τρέίλερ.

• Αν το αλφάδι λέίζερ δεν φορτίζεται σωστά, παραδώστε το αλφάδι λέίζερ και το καλώδιο USB στο τοπικό σας κέντρο σέρβις.
• Μπορείτε να φορτίσετε όποτε επιθυμείτε μια μπαταρία που δεν έχει εξαντληθεί πλήρως, χωρίς αυτό να έχει αρνητικές συνέπειες στο αλφάδι λέιζερ

ΣΗΜΕΙΩΣΗ: Το αλφάδι λέιζερ μπορεί να χρησιμοποιείται ενώ φορτίζεται.

Θερμές και ψυχρές συνθήκες

Κατά τη φόρτιση, όταν η θερμοκρασία είναι 52 °C ή υψηλότερη (συνθήκες υψηλής θερμοκρασίας) ή 0 °C ή χαμηλότερη (συνθήκες χαμηλής θερμοκρασίας), η φόρτιση απενεργοποιείται και θα αναβοσβήνει το εξής μοτίβο κατάστασης φόρτισης μπαταρίας:

Μέχρι να φθάσει η θερμοκρασία στην περιοχή μεταξύ 50 °C και 0 °C, η φόρτιση δεν θα ενεργοποιηθεί και θα συνεχίσει να εμφανίζεται η παραπάνω ένδειξη.

Παρατήρηση του μετρητή μπαταρίας (Εικ. Α, Β)

Όταν είναι ενεργοποιημένο το αλφάδι λέιζερ, ο μετρητής μπαταρίας 10 στο πληκτρολόγιο δείχνει πόση ηλεκτρική ενέργεια απομένει.

- Kai οι τρεις LED θα αναβοσβήνουν όταν η στάθμη μπαταρίας είναι χαμηλή (< 10%). Το αλφάδι λέιζερ μπορεί να συνεχίσει να λειτουργεί για μικρό χρονικό διάστημα ενώ οι μπαταρίες συνεχίζουν να εξαντλούνται.

ΕΛΛΗΝΙΚΑ

• Αφού φορτιστεί η μπαταρία και ενεργοποιηθεί πάλι το αλφάδι λέιζερ, η ένδειξη στάθμης μπαταρίας θα δείχνει πλήρη χωρητικότητα.
  • Αν οποιαδήποτε ή όλες οι LED στον μετρητή μπαταρίας παραμένουν αναμμένες, αυτό υποδεικνύει ότι το αλφάδι λέιζερ δεν είναι πλήρως απενεργοποιημένο. Όταν δεν χρηοιμοποιείτε το αλφάδι λέιζερ, διασφαλίζετε ότι ο διακόπτης ασφάλισης/απασφάλισης εκκρεμούς και τροφοδοσίας 13 έχει τοποθετηθεί στην ΚΑΤΩ Ασφαλισμένη/Απενεργοποιημένη θέση.

ΜΠΑΤΑΡΙΑLED ΜΕΤΡΗΤΗ	ΚΑΤΑΣΤΑΣΗ ΦΟΡΤΙΣΗΣ
	Στάθμη φόρτισης μπαταρίας 80%–100%
	Στάθμη φόρτισης μπαταρίας 50%–80%
	Στάθμη φόρτισης μπαταρίας 10%–50%
	Στάθμη φόρτισης μπαταρίας < 10%
	Στάθμη φόρτισης μπαταρίας < 10%, η μονάδα φορτίζεται

ΣΥΜΒΟΥΛΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

• Για να παρατείνετε τη διάρκεια ζωής της μπαταρίας ανά φόρτιση, απενεργοποιείτε το αλφάδι λέιζερ όταν δεν το χρησιμοποιείτε.
  • Για να διασφαλίσετε την ακρίβεια στην εργασία σας, ελέγχετε συχνά τη βαθμονόμηση του αλφαδιού λέιζερ. Ανατρέξτε στην ενότητα Έλεγχος ακρίβειας λέιζερ.
  • Πριν προσπαθήσετε να χρησιμοποιήσετε το αλφάδι λέιζερ, βεβαιωθείτε ότι έχει τοποθετηθεί καλά στηριγμένο πάνω σε ομαλή, επίπεδη και σταθερή επιφάνεια που είναι οριζόντια και στις δύο διευθύνσεις.

ΠΡΟΣΟΧΗ: Για να μειώσετε τον κίνδυνο σοβαρού τρασματισμού, ποτέ μην κοιτάζετε απευθείας μέσα στη δέσμη λέιζερ, με ή χωρίς γυαλιά.

• Πάντα σημαδεύετε στο κέντρο της δέσμης που παράγεται από το αλφάδι λέιζερ.
  • Τυχόν ακραίες αλλαγές θερμοκρασίας μπορούν να προκαλέσουν μετακίνηση ή μετατόπιση δομικών κατασκευών, μεταλλικών τρίποδων, εξοπλισμού κλπ., με αποτέλεσμα να επηρεαστεί η ακρίβεια. Ελέγχετε συχνά την ακρίβεια κατά τη διάρκεια της εργασίας σας.
  • Αν το αλφάδι λέιζερ έχει πέσει κάτω, ελέγξτε για να βεβαιωθείτε ότι παραμένει σωστά βαθμονομημένο. Ανατρέξτε στο τμήμα Έλεγχος ακρίβειας λέιζερ.

Ενεργοποίηση του εργαλείου λέιζερ (Εικ. Β)

Αυτο το αλφάδι λέιζερ είναι εξοπλισμένο με έναν τριών θέσεων διακόπτη ασφάλισης/απασφάλισης εκκρεμούς και τροφοδοσίας 13.

• Οριζόντια θέση: Απενεργοποιημένο
• Μεσαία θέση: Λειτουργία χειροκίνητης κλίσης (Ενεργοποιημένο, εκκρεμές ασφαλιομένο)
• Κατακόρυφη θέση: Λειτουργία αυτόματου αλφαδιάσματος (Ενεργοποιημένο, εκκρεμές απασφαλισμένο)

Οι δέσμες λέιζερ θα ενεργοποιηθούν αυτόματα αν ο διακόπτης αοφάλιοης/απαοφάλιοης εκκρεμούς και τροφοδοσίας μετακινηθεί από την οριζόντια θέση είτε στη μεσαία θέση είτε στην κατακόρυφη θέση.

Λειτουργία αυτόματου αλφαδιάσματος

Όταν ο διακόπτης τοποθετηθεί στην κατακόρυφη θέση, το αλφάδι λέιζερ θα αλφαδιαστεί αυτόματα εφόσον η επιφάνεια πάνω στην οποία έχει τοποθετηθεί έχει κλίση μικρότερη από 4 °.

Με το αλφάδι λέιζερ απενεργοποιημένο, τοποθετήστε το πάνω σε μια επίπεδη επιφάνεια. Αυτό το μοντέλο έχει ένα πληκτρολόγιο για ενεργοποίηση των ακτίνων λέιζερ

ΕΛΛΗΝΙΚΑ

με δύο κουμπιά: ένα για μια οριζόντια γραμμή λέιζερ 11 και ένα για μια κατακόρυφη γραμμή λέιζερ 12. Κάθε γραμμή λέιζερ ενεργοποιείται με μετακίνηση του διακόπτη ασφάλισης/απασφάλισης εκκρεμούς και τροφοδοσίας στη θέση UNLOCKED/ON (Απασφάλιση/ Ενεργοποίηση) και πάτημα του κουμπιού της απαιτούμενης γραμμής λέιζερ στο πληκτρολόγιο. Οι γραμμές λέιζερ μπορούν να ενεργοποιούνται μία τη φορά ή και ταυτόχρονα. Αν πατήσετε πάλι τα κουμπιά γραμμής λέιζερ, οι γραμμές λέιζερ απενεργοποιούνται. Ο διακόπτης ασφάλισης/απασφάλισης εκκρεμούς και τροφοδοσίας απενεργοποιεί τις δέσμες λέιζερ και επίσης ασφαλίζει το εκκρεμές και επομένως θα πρέπει να τοποθετείται πάντα στη θέση LOCKED/OFF (Ασφάλιση/ Απενεργοποίηση) όταν το αλφάδι λέιζερ δεν χρησιμοποιείται.

Λειτουργία Χειροκίνητης κλίσης

Όταν ο διακόπτης τεθεί στη μεσαία θέση, η μονάδα λέιζερ είναι σε λειτουργία χειροκίνητης κλίσης. Το αλφάδι λέιζερ δεν θα αλφαδιάζεται αυτόματα σε αυτόν τον τρόπο λειτουργίας. Αυτός ο τρόπος λειτουργίας χρησιμοποιείται όταν απαιτείται μια σταθερή γραμμή λέιζερ.

ΣΗΜΕΙΩΣΗ: Το αλφάδι λέιζερ ΔΕΝ ΕΙΝΑΙ ΑΛΦΑΔΙΑΣΜΕΝΟ όταν η ένδειξη ασφάλισης εκκρεμούς 8 είναι αναμμένη, και οι δέσμες λέιζερ θα αναβοσβήνουν 3 φορές κάθε 10 δευτερόλεπτα για να συνεχίσουν να υποδεικνύουν αυτή την κατάσταση.

Φωτεινότητα γραμμών λέιζερ (Εικ. Α, Ο)

Μπορείτε να ρυθμίσετε τη φωτεινότητα των γραμμών λέιζερ πατώντας το κουμπί επιπέδου φωτεινότητα 7 στο πληκτρολόγιο, με το οποίο η φωτεινότητα θα ρυθμίζεται κυκλικά σε υψηλή, μεσαία και χαμηλή φωτεινότητα. Με τη μείωση της φωτεινότητας στο αλφάδι λέιζερ αυξάνεται η διάρκεια ζωής της μπαταρίας.

Συμβατό με τηλεχειριστήριο (Εικ. Α)

Προαιρετικό αξεσουάρ

Διατίθεται μόνο μέσω κέντρων σέρβις

ΠΡΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε το αλφάδι λείζερ μέσω τηλεχειριστηρίου όταν δεν είστε στον ίδιο

χώρο ή όταν δεν είναι παρόν το αλφάδι λέιζερ.

'Ενα προαιρετικό τηλεχειριστήριο DCLEAUSBRC1 επιτρέπει τη διαμόρφωση και χρήση του αλφαδιού λέιζερ μοντέλο DCLE14021G από απόσταση. Το τηλεχειριστήριο DCLEAUSBRC1 δεν είναι συμβατό με το αλφάδι λέιζερ μοντέλο DCLE14021R.

Η ένδειξη σύνδεσης τηλεχειριστηρίου 9 αναβοσβήνει με μπλε χρώμα για να υποδείξει ότι ένα τηλεχειριστήριο είναι έτοιμο για σύζευξη.

Οι λειτουργίες στο πληκτρολόγιο του τηλεχειριστηρίου είναι ακριβώς ίδιες με τις λειτουργίες του ίδιου του αλφαδιού λέιζερ (οριζόντια γραμμή λέιζερρ, κουμπί on/off 11, κατακόρυφη γραμμή λέιζερ, κουμπί on/off 12, έλεγχος φωτεινότητας 7.

'Ελεγχος ακρίβειας λέιζερ

Τα αλφάδια λέιζερ βαθμονομούνται και σφραγίζονται στο εργοστάσιο. Συνιστάται να πραγματοποιήσετε έναν έλεγχο ακρίβειας πριν τη χρήση του αλφαδιού λέιζερ για πρώτη φορά (σε περίπτωση που το αλφάδι λέιζερ είχε εκτεθεί σε ακραίες θερμοκρασίες) και κατόπιν τακτικά για να διασφαλίσετε την ακρίβεια της εργασίας σας. Όταν πραγματοποιείτε οποιονδήποτε από τους ελέγχους ακρίβειας που αναφέρονται στο παρόν εγχειρίδιο, ακολουθήστε τις παρακάτω κατευθυντήριες γραμμές:

• Χρησιμοποιείτε τον μεγαλύτερο δυνατό χώρο/ απόσταση που είναι όσο το δυνατόν πιο κοντά στην απόσταση λειτουργίας. Όσο μεγαλύτερος είναι ο χώρος/ η απόσταση, τόσο ευκολότερο είναι να μετρηθεί η ακρίβεια του εργαλείου λέιζερ. Ανατρέξτε στην ενότητα Επιτόπιος έλεγχος βαθμονόμησης.
  • Τοποθετήστε το αλφάδι λέιζερ πάνω σε μια ομαλή, επίπεδη, σταθερή επιφάνεια που είναι οριζοντιωμένη και στις δύο διευθύνσεις.
• Σημαδεύετε το κέντρο της γραμμής λέιζερ.

ΕΛΛΗΝΙΚΑ

Επιτόπιος έλεγχος βαθμονόμησης 'Ελεγχος ακρίβειας – Οριζόντια δέσμη, κατεύθυνση σάρωσης (Εικ. Α, Ε)

Για τον έλεγχο της βαθμονόμησης της οριζόντιας σάρωσης του αλφαδιού λέίζερ απαιτούνται δύο τοίχοι σε απόσταση τουλάχιστον 9 m (30') μεταξύ τους. Είναι σημαντικό ο έλεγχος βαθμονόμησης να γίνεται με χρήση απόστασης όχι μικρότερης από την απόσταση των εφαρμογών όπου θα χρησιμοποιηθεί το εργαλείο.

1. Τοποθετήστε το εργαλείο λέιζερ πάνω σε μια ομαλή, επίπεδη, σταθερή επιφάνεια που είναι οριζοντιωμένη και στις δύο διευθύνσεις.
2. Ενεργοποιήστε τη μονάδα λέιζερ και κινήστε τον διακόπτη ασφάλισης/απασφάλισης εκκρεμούς και τροφοδοσίας 13 στην κατακόρυφη θέση. Ανατρέξτε στην ενότητα Ενεργοποίηση του εργαλείου λέιζερ.
3. Ενεργοποιήστε την οριζόντια δέσμη του αλφαδιού λέιζερ και περιοτρέψτε το αλφάδι λέιζερ περίπου 45° ώστε το πιο δεξιό άκρο της γραμμής λέιζερ να πέφτει στον απέναντι τοίχο σε απόσταση τουλάχιοτον 9 m (30'). Σημαδέψτε το σημείο (α) στον απέναντι τοίχο.
4. Περιστρέψτε το αλφάδι λέιζερ περίπου 90° για να φέρετε το πιο αριστερό άκρο της γραμμής λέιζερ περίπου στο σημάδι (a). Σημαδέψτε στο κέντρο της δέσμης (b).
5. Μετρήστε την κατακόρυφη απόσταση ανάμεσα στα σημάδια (α και b).
6. Αν η μέτρηση είναι μεγαλύτερη από τις τιμές που φαίνονται παρακάτω, τότε το αλφάδι λέιζερ χρειάζεται σέρβις από κέντρο σέρβις DEWALT.

Απόσταση μεταξύ τοίχων Επιτρεπόμενηαπόσταση μεταξύ ακαι b
10,0 m 3,0 mm
12,0 m 3,6 mm
15,0 m 4,5 mm

'Ελεγχος ακρίβειας – Οριζόντια δέσμη, Κατεύθυνση κλίσης (Εικ. Α, Τ)

Για τον έλεγχο της βαθμονόμησης της οριζόντιας κλίσης του αλφαδιού λέιζερ απαιτείται ένας μόνο τοίχος με μήκος τουλάχιοτον 9 m (30'). Είναι οημαντικό ο έλεγχος βαθμονόμησης να γίνεται με χρήση απόστασης όχι μικρότερης από την απόσταση των εφαρμογών όπου θα χρησιμοποιηθεί το εργαλείο.

1. Προσαρτήστε το αλφάδι λέιζερ σε ένα άκρο του τοίχου χρησιμοποιώντας το περιστρεφόμενο στήριγμά του.
2. Ενεργοποιήστε τη μονάδα λέιζερ και κινήστε τον διακόπτη ασφάλισης/απασφάλισης εκκρεμούς και τροφοδοσίας 13 στην κατακόρυφη θέση. Ανατρέξτε στην ενότητα Ενεργοποίηση του εργαλείου λέιζερ.
3. Ενεργοποιήστε την οριζόντια δέσμη του αλφαδιού λέιζερ και περιστρέψτε το αλφάδι λέιζερ προς το αντίθετο άκρο του τοίχου και περίπου παράλληλα με τον διπλανό τοίχο.
4. Σημαδέψτε το μέσο της ακτίνας σε δύο θέσεις (a, b) που απέχουν μεταξύ τους τουλάχιστον 9 m (30').
5. Τοποθετήστε τώρα το αλφάδι λέιζερ στο απέναντι άκρο του τοίχου.
6. Ενεργοποιήστε την οριζόντια δέσμη του αλφαδιού λέιζερ και περιστρέψτε το αλφάδι λέιζερ πάλι προς το πρώτο άκρο του τοίχου και περίπου παράλληλα με τον διπλανό τοίχο.
7. Προσαρμόστε το ύψος του αλφαδιού λέιζερ ώστε το κέντρο της δέσμης να είναι ευθυγραμμισμένο με το πλησιέστερο σημάδι (b).
8. Σημαδέψτε στο κέντρο της δέσμης (c) ακριβώς πάνω ή κάτω από το μακρινότερο σημάδι (a).
9. Μετρήστε την απόσταση ανάμεσα σε αυτά τα δύο σημάδια (α, c).

- Αν η μέτρηση είναι μεγαλύτερη από τις τιμές που φαίνονται πιο κάτω, τότε το αλφάδι λέιζερ χρειάζεται σέρβις από εξουσιοδοτημένο κέντρο σέρβις.

Απόσταση μεταξύ τοίχων	Επιτρεπόμενη απόσταση μεταξύ α και c
10,0 m 6,0 mm
12,0 m 7,2 mm
15,0 m 9,0 mm

'Ελεγχος ακρίβειας – Κατακόρυψη δέσμη (Εικ. Α, Ζ)

Ο έλεγχος της κάθετης (κατακόρυφης) βαθμονόμησης του αλφαδιού λέιζερ μπορεί να γίνει με τη μέγιοτη ακρίβεια όταν υπάρχει διαθέσιμη μεγάλη κατακόρυφη απόσταση, ιδανικά 6 m (20'), με ένα άτομο στο δάπεδο να ρυθμίζει τη θέση του αλφαδιού λέιζερ και ένα άλλο άτομο κοντά σε μία οροφή για να σημαδεύει τη θέση της ακτίνας. Είναι σημαντικό ο έλεγχος βαθμονόμησης να γίνεται με χρήση απόστασης όχι μικρότερης από την απόσταση των εφαρμογών όπου θα χρησιμοποιηθεί το εργαλείο.

1. Ξεκινήστε σημαδεύοντας μια γραμμή 1,5 m (5') πάνω οτο δάπεδο.
2. Ενεργοποιήστε τη μονάδα λέιζερ και κινήστε τον διακόπτη ασφάλισης/απασφάλισης εκκρεμούς και τροφοδοσίας 13 στην κατακόρυφη θέση. Ανατρέξτε στην ενότητα Ενεργοποίηση του εργαλείου λέιζερ.
3. Ενεργοποιήστε την κατακόρυφη δέσμη του αλφαδιού λέιζερ και τοποθετήστε τη μονάδα στο ένα άκρο της γραμμής, στραμμένη προς τη γραμμή.
4. Προσαρμόστε τη μονάδα ώστε η δέσμη της να είναι ευθυγραμμισμένη και κεντραρισμένη με τη γραμμή πάνω στο δάπεδο.
5. Σημαδέψτε τη θέση της δέσμης λέιζερ πάνω στην οροφή (a). Σημαδέψτε το κέντρο της δέσμης λέιζερ απευθείας πάνω από το μέσον της γραμμής πάνω στο δάπεδο.
6. Τοποθετήστε τώρα το αλφάδι λέζερ στο άλλο άκρο της γραμμής πάνω στο δάπεδο. Προσαρμόστε πάλι τη μονάδα ώστε η δέσμη της να είναι ευθυγραμμισμένη και κεντραριομένη με τη γραμμή πάνω στο δάπεδο.

7. Σημαδέψτε τη θέση της δέσμης λέιζερ πάνω στην οροφή (b), ακριβώς δίπλα στο πρώτο σημάδι (a).

8. Μετρήστε την απόσταση ανάμεσα σε αυτά τα δύο σημάδια.

- Αν η μέτρηση είναι μεγαλύτερη από τις τιμές που φαίνονται πιο κάτω, τότε το αλφάδι λέιζερ χρειάζεται σέρβις από εξουσιοδοτημένο κέντρο σέρβις.

Απόσταση μεταξύ δαπέδου και οροφής	Επιτρεπόμενη απόσταση μεταξύ α και b
2,5 m 1,7 mm
3,0 m 2,1 mm
4,0 m 2,8 mm
6,0 m 4,1 mm

Χρήση του λέιζερ (Εικ. Κ) Αλφάδιασμα του λέιζερ

Εφόσον το αλφάδι λέιζερ είναι ωωτά βαθμονομημένο, τότε αλφαδιάζεται αυτόματα (σε λειτουργία απασφαλισμένου εκκρεμούς). Κάθε αλφάδι λέιζερ βαθμονομείται στο εργοστάσιο ώστε να βρίσκει την οριζόντια (ή κατακόρυφη) θέση εφόσον είναι τοποθετημένο σε επίπεδη επιφάνεια με μέση κλίση ± 4 ° ως προς το οριζόντιο επίπεδο. Δεν χρειάζονται χειροκίνητες ρυθμίσεις.

Αν στο αλφάδι λέιζερ έχει δοθεί κλίση τέτοια ώστε να μην μπορεί να αλφαδιαστεί αυτόματα (> 4 °), τότε η δέσμη λέιζερ θα αναβοσβήνει. Υπάρχουν δύο ακολουθίες αναβοσβησίματος που σχετίζονται με τη συνθήκη αλφαδιάσματος εκτός ορίων.

- Σε λειτουργία απασφαλισμένου εκκρεμούς η δίοδος λέιζερ αναβοσβήνει συνεχώς.

- Σε λειτουργία χειροκίνητης κλίσης, η δίοδος λέιζερ αναβοσβήνει τρεις φορές κάθε δέκα δευτερόλεπτα (συνολικός κύκλος) και αυτό το μοτίβο αναλαμπών επαναλαμβάνεται συνεχώς.

Αν οι δέσμες λέιζερ αναβοσβήνουν, ΑΥΤΟ ΣΗΜΑΙΝΕΙ ΟΤΙ ΤΟ ΑΛΦΑΔΙ ΛΕΙΖΕΡ ΔΕΝ ΕΙΝΑΙ ΑΛΦΑΔΙΑΣΜΕΝΟ ΣΤΗΝ ΟΡΙΖΟΝΤΙΑ (Η ΚΑΤΑΚΟΡΥΦΗ) ΔΙΕΥΘΥΝΣΗ ΚΑΙ ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΟΥΝΤΑΙ ΓΙΑ ΤΟΝ ΠΡΟΣΔΙΟΡΙΣΜΟ 'Η ΤΗ ΣΗΜΑΝΣΗ ΟΡΙΖΟΝΤΙΟΥ 'Η ΚΑΤΑΚΟΡΥΦΟΥ ΕΠΙΠΕΔΟΥ.

ΕλλΗΝΙΚά

Περιστροφή της κεφαλής λέιζερ (Εικ. Α, Ρ)

Η κεφαλή λέιζερ 2 είναι μόνιμα συνδεδεμένη στη βάση του αλφαδιού λέιζερ. Αυτή η κεφαλή λέιζερ μπορεί να περιστραφεί χειροκίνητα πιάνοντας την κεφαλή λέιζερ και περιστρέφοντάς την, ή με χρήση του περιστροφικού κουμπιού μικρορρύθμιοης 14 για μικρότερες κινήσεις μεγαλύτερης ακρίβειας.

Μικρορρύθμιση (Εικ. Α, Ρ)

Το κουμπί μικρορρύθμισης 14 στο πλάι του αλφαδιού λέιζερ χρησιμεύει την ευθυγράμμιση της κατακόρυφης δέσμης. Τοποθετήστε το αλφάδι λέιζερ πάνω σε μια επίπεδη επιφάνεια και περιστρέψτε το κουμπί προς τα δεξιά (δεξιόστροφα) για να περιστρέψετε το αλφάδι λέιζερ προς τα αριστερά, ή προς τα αριστερά (αριστερόστροφα) για να μετακινήσετε τη δέσμη προς τα δεξιά.

Χρήση του περιστρεφόμενου στηρίγματος (Εικ. Η, Ι)

Το αλφάδι λέίζερ έχει ένα μαγνητικό στήριγμα περιστροφής 6 μόνιμα συνδεδεμένο στη μονάδα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τοποθετείτε το αλφάδι λέιζερ και/ή ταξηριγμα τοίχου πάνω σε σταθερή επιφάνεια. Αν το αλφάδι λέιζερ πέσει, μπορεί να προκληθεί σοβαρός τραυματισμός ατόμων ή ζημιά στο εργαλείο.

• Το στήριγμα διαθέτει και εγκοπή σχήματος κλειδαρότρυπας 1 η οποία επιτρέπει στο εργαλείο να αναρτηθεί από καρφί ή βίδα σε οποιοδήποτε είδος επιφάνειας.
• Το στήριγμα αυτό έχει μαγνήτες 17 οι οποίοι επιτρέπουν στη μονάδα να τοποθετείται στις περισσότερες όρθιες επιφάνειες από χάλυβα ή σίδηρο. Κοινά παραδείγματα κατάλληλων επιφανειών περιλαμβάνουν χαλύβδινους ορθοστάτες πλαισίων, χαλύβδινα πλαίσια για πόρτες και χαλύβδινες δομικές δοκούς.

Πλάκα τοποθέτησης σε πολλαπλά είδη επιφανειών (Εικ. I, J)

1. Για να συνδέσετε το αλφάδι λέιζερ σε έναν ξύλινο ορθοστάτη 18, βιδώστε πρώτα την πλάκα τοποθέτησης σε πολλαπλά είδη επιφανειών 20 και στερεώστε το αλφάδι λέιζερ χρησιμοποιώντας τους μαγνήτες του λέιζερ 17.
2. Για να συνδέσετε το αλφάδι λέίζερ σε μεταλλικό ορθοστάτη 19, τοποθετήστε την πλάκα τοποθέτησης σε πολλαπλά είδη επιφανειών 20 και τους μαγνήτες του λέίζερ 17 στις απέναντι πλευρές του μεταλλικού ορθοστάτη. Η τοποθέτηση της πλάκας τοποθέτησης σε πολλαπλά είδη επιφανειών πίσω από τον μεταλλικό ορθοστάτη θα αυξήσει σημαντικά τη μαγνητική δύναμη και την ικανότητα συγκράτησης του αλφαδιού λέίζερ.

ΣΥΝΤΗΡΗΣΗ

Αυτό το αλφάδι λέίζερ έχει σχεδιαστεί να λειτουργεί για μεγάλο χρονικό διάστημα με την ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη οωστή φροντίδα και τον τακτικό καθαρισμό του εργαλείου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο απερού τραυματισμού, απενεργοποιείτε το αλφάδι λέιζερ πριν πραγματοποιήσετε οποιεσδήποτε ρυθμίσεις και πριν αφαιρέσετε/ τοποθετήσετε προσαρτήματα ή αξεουάρ. Τυχόν αθέλητη εκκίνηση μπορεί να προκαλέσει τραυματισμό.

• Για να διατηρήσετε την ακρίβεια της εργασίας σας, ελέγχετε συχνά το αλφάδι λέιζερ για να διασφαλίζετε ότι είναι σωστά βαθμονομημένο. Βλ. Επιτόπιος έλεγχος βαθμονόμησης.
- Οι έλεγχοι βαθμονόμησης όπως και άλλες εργασίες συντήρησης και επισκευής μπορούν να γίνουν από τα κέντρα σέρβις DEWALT.
- Μη φυλάξετε αυτό το αλφάδι λέιζερ σε περίπτωση που το αλφάδι λέιζερ είναι υγρό. Θα πρέπει πρώτα να στεγνώσετε το αλφάδι λέιζερ με ένα απαλό, στεγνό πανί, πριν την αποθήκευση.

Καθαρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μη χρησιμοποιήσετε δύνατες ή άλλα σκληρά χημικά για τον καθαρισμό των μη μεταλλικών εξαρτημάτων του αλφαδιού λέιζερ. Τα χημικά αυτά μπορεί να εξασθενήσουν τα υλικά που χρησιμοποιούνται στα εξαρτήματα αυτά. Χρησιμοποιείτε ένα πανί που έχετε υγράνει ελαφρά μόνο με νερό και ήπιο απορρυπαντικό. Ποτέ μην αφήσετε να εισέλθει οποιοδήποτε υγρό στο αλφάδι λέιζερ. Ποτέ μη βυθίσετε οποιοδήποτε μέρος του αλφαδιού λέιζερ σε υγρό.

Τα εξωτερικά πλαστικά μέρη μπορούν να καθαριστούν με ένα ελαφρά υγρό πανί. Παρόλο που αυτά τα μέρη είναι ανθεκτικά σε διαλύτες, ΠΟΤΕ μη χρησιμοποιήσετε διαλύτες. Χρησιμοποιήστε ένα μαλακό, στεγνό πανί για να αφαιρέσετε τυχόν υγρασία από το αλφάδι λέιζερ πριν το φυλάξετε.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Το αλφάδι λέιζερ δεν ενεργοποιείται (Εικ. Α)

• Φορτίστε πλήρως την μπαταρία.
• Αν το αλφάδι λέιζερ εκτεθεί σε εξαιρετικά υψηλές/χαμηλές θερμοκρασίες, ο μετρητής μπαταρίας 10 θα αναβοσβήνει. Ανατρέξτε στην ενότητα Θερμές και ψυχρές συνθήκες. Αν το αλφάδι λέιζερ έχει αποθηκευτεί σε πολύ υψηλές θερμοκρασίες, αφήστε το να κρυώσει. Το αλφάδι λέιζερ δεν θα υποστεί ζημιά αν πατήσετε το κουμπί ενεργοποίησης/ απενεργοποίησης πριν κρυώσει στην κανονική του θερμοκρασία λειτουργίας.

Οι δέσμες λέιζερ αναβοσβήνουν (Εικ. L)

Σε λειτουργία χειροκίνητης κλίσης, το αναβοσβήσιμο θα λαμβάνει χώρα 3 φορές κάθε 10 δευτερόλεπτα, ανεξάρτητα από την κλίση, για να υπενθυμίζει στον χρήστη ότι είναι σε λειτουργία χειροκίνητης κλίσης.

Σε απασφαλισμένη λειτουργία, αν η μονάδα λέιζερ έχει κλίση μεγαλύτερη από 4 °, η μονάδα θα αναβοσβήνει κάθε δευτερόλεπτο, για να υποδεικνύει ότι ενώ βρίσκεται σε

λειτουργία αυτόματου αλφαδιάσματος, έχει πολύ μεγάλη κλίση και δεν μπορεί να αλφαδιαστεί αυτόματα.

ΟΤΑΝ ΑΝΑΒΟΣΒΗΝΟΥΝ ΟΙ ΔΕΣΜΕΣ ΛΕΙΖΕΡ ΠΟΥ ΠΑΡΑΓΕΙ ΤΟ ΑΛΦΑΔΙ ΛΕΪΖΕΡ, ΑΥΤΟ ΣΗΜΑΙΝΕΙ ΟΤΙ ΟΙ ΔΕΣΜΕΣ ΔΕΝ ΕΙΝΑΙ ΟΡΙΖΟΝΤΙΕΣ Ή ΚΑΤΑΚΟΡΥΦΕΣ ΚΑΙ ΔΕΝ ΘΑ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΟΥΝΤΑΙ ΓΙΑ ΠΡΟΣΔΙΟΡΙΣΜΟ Ή ΣΗΜΑΝΣΗ ΤΟΥ ΟΡΙΖΟΝΤΙΟΥ Ή ΚΑΤΑΚΟΡΥΦΟΥ ΕΠΙΠΕΔΟΥ. Προσπαθήστε να αλλάξετε θέση στο αλφάδι λέίζερ τοποθετώντας το σε πιο οριζόντια επιφάνεια.

Αν η μπαταρία του αλφαδιού λέιζερ έχει χαμηλή κατάσταση φόρτισης, οι δέσμες θα αναβοσβήνουν με ένα διακριτό μοτίβο 3 γρήγορων αναλαμπών σε 1 δευτερόλεπτο που ακολουθούνται από σταθερό φωτισμό για 4 δευτερόλεπτα. Το μοτίβο αναλαμπών υποδεικνύει ότι η μπαταρία θα πρέπει να επαναφορτιστεί.

Οι δέσμες λέιζερ δεν σταματούν να κινούνται

Το αλφάδι λέιζερ είναι ένα όργανο ακριβείας. Επομένως, αν δεν έχει τοποθετηθεί σε σταθερή (και ακίνητη) επιφάνεια, το αλφάδι λέιζερ θα προσπαθεί συνεχώς να επιτύχει τη θέση αλφαδιάσματος. Αν η δέσμη δεν σταματά να κινείται, δοκιμάστε να τοποθετήσετε το αλφάδι λέιζερ σε μια πιο σταθερή επιφάνεια. Επίσης, προσπαθήστε να διασφαλίσετε ότι η επιφάνεια είναι σχετικά επίπεδη, ώστε το αλφάδι λέιζερ να είναι σταθερό.

Αξεσουάρ (Εικ. Μ)

Το αλφάδι λέιζερ είναι εξοπλισμένο με σπειρώματα 1/4"-20 και 5/8"-11 στην κάτω πλευρά του για να επιτρέπει χρήση με ήδη υπάρχοντα ή μελλοντικά αξεσουάρ DEWALT.

Η εικόνα Μ δείχνει ένα παράδειγμα αξεσουάρ που πωλούνται ξεχωριστά από αυτά τα αλφάδια λέιζερ. Χρησιμοποιείτε μόνο αξεσουάρ DEWALT που προβλέπονται για χρήση με αυτό το προϊόν. Ακολουθείτε τις οδηγίες που συνοδεύουν το εκάστοτε αξεσουάρ.

ΕλλΗΝΙΚά

Ανιχνευτής λέιζερ (Εικ. Ν)

Ο ανιχνευτής 22 λέιζερ επιτρέπει την ανίχνευση της γραμμής λέιζερ σε πολύ μεγαλύτερες αποστάσεις από την ορατή εμβέλεια.

DE0892-XJ για το κόκκινο λέιζερ DCLE14201R.

DE0892G-XJ για το πράσινο λέιζερ DCLE14201G.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή τα αξεσουάρ, εκτός αυτών προσφέρει η DEWALT, δεν έχουν δοκιμαστεί με αυτό το προϊόν, η χρήση τέτοιων αξεσουάρ με αυτό το αλφάδι λέιζερ θα μπορούσε να είναι επικίνδυνη. Για να μειώσετε τον κίνδυνο τραυματισμού, με το προϊόν αυτό, θα πρέπει να χρησιμοποιείτε μόνο αξεσουάρ που συνιστά η DEWALT.

Αν χρειάζεστε οποιαδήποτε βοήθεια στην εύρεση οποιουδήποτε αξεσουάρ, απευθυνθείτε στον πλησιέστερο αντιπρόσωλο DEWALT ή επισκεφθείτε τον ιστότοπο

www.DEWALT.eu.

Σέρβις και επισκευές

ΣΗΜΕΙΩΣΗ: Η αποσυναρμολόγηση του αλφαδιού λέιζερ θα καταστήσει άκυρες όλες τις εγγυήσεις για το προϊόν.

Για να διασφαλίσετε την ΑΣΦΑΛΕΙΑ και ΑΞΙΟΠΙΣΤΙΑ του προϊόντος, οι επισκευές, η συντήρηση και η ρύθμιση, όπως το σέρβις στην εσωτερική μπαταρία θα πρέπει να πραγματοποιούνται από εξουσιοδοτημένα κέντρα σέρβις. Το σέρβις ή η συντήρηση που εκτελούνται από μη εξειδικευμένο προσωπικό μπορεί να έχουν ως αποτέλεσμα κίνδυνο τραυματισμού. Για να εντοπίσετε το πλησιέστερό σας κέντρο σέρβις DEWALT μεταβείτε στον ιστότοπο

www.2helpU.com.

Εγγύηση

Μεταβείτε στον ιστότοπο www.DEWALT.eu για τις πλέον ενημερωμένες πληροφορίες εγγύησης.

Belgique etLuxembourg België en Luxemburg	Tel: NL 32 15 47 37 63Tel: FR 32 15 47 37 64	[e-mail]@dewalt.be.fr
Danmark Tel: [phone] www.dewalt.dk		[e-mail]
Deutschland Tel: [phone] www.dewalt.de		[e-mail]
Ελλός Ιηλ: 00302108981616 www.dewalt.gr		[e-mail]
España Tel: [phone] www.dewalt.es		[e-mail]
France Tel: [phone] www.dewalt.fr		[e-mail]
Schweiz, Suisse, Svizzera Tel: 044 - 755 60 70 www.dewalt.ch		[e-mail]@[e-mail]
Ireland	Tel: [phone]	[e-mail]
Italia	Tel: [phone]	[e-mail]
Nederlands	Tel: [phone]	[e-mail]
Norge	Tel: [phone]	[e-mail]
Österreich	Tel: 01 - 66116 - 0	[e-mail]
Portugal	Tel: [phone]	[e-mail]
Suomi	Puh: 010 400 4333	[e-mail]
Sverige	Tel: [phone]	[e-mail]
Türkiye	Tel: [phone]	[e-mail]
United Kingdom	Tel: (+44) (0)1753 260094	[e-mail]
Australia / New Zealand	Tel: Aust 1 800 338 002Tel: NZ 0 800 339 258	[e-mail]@dewalt.co.nz
Middle East Africa	Tel: [phone]	[e-mail]
