BRUKSANVISNING DCLE14201 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 110

Laserlinjens lysstyrke (Fig. A, C)

- Skru av laseren när den ikke er i bruk. Å la laseren stå på øker risikoen for å stirre på laserstrålen.

Slå på laseren (Fig. C)

Laserlinjens lysstyrke (Fig. A, C)

Bruk av laseren (Fig. K)

Retting av laseren

Så sant laservateren er riktig kalibrert er laservateren selvrettende (i pendel ulåst modus). Hver laservater er kalibrert på fabrikken for å finne vannrett så lenge det er plassert på en flat overflate innen ± 4 ° av vannrett. Ingen manuelle justeringer er nødvendig.

Du har valt en DEWALT-laser. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för professionella laseranvändare.

DCLE14201
Typ 1
Ljuskälla Laserdioder
Laservåglängd Grön: 510 nm–530 nm, Röd: 630 nm–690 nm
Lasereffekt 2,0 mW (grön), 1,5 mW (röd)KLASS 2 LASERPRODUKT
Arbetsområde Grön: 45 m (150'), 100 m (330') med detektor (säljs separat)Röd: 30 m (100'), 50 m (165') med detektor (säljs separat)
Noggrannhet (lod) +/-3 mm per 10 m
Noggrannhet (nivå) +/-3 mm per 10 m
Lågt batteri 3 x LED blinkar på batterimätaren
Blinkande laserstrålar Lutningsområdet har överskridits/enheten är inte jämn
Strömkälla Inbyggt, av litiumjontyp Batteri
Ingående effekt 5-20V, <= 3,0 A
Arbetstemperatur	0 °C till 50 °C
Förvaringstemperatur	-20 °C till 60 °C
Fuktighet Maximal relativ luftfuktighet på80 % för temperaturer upp till 31 °Cminskande linjärt till 50 % relativluftfuktighet vid 40 °C
Höjd över havet 2000 m

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, internen inte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

VARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SEAPP: Indikerar en potentiellt riskfylld situation som, ochsen inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

An Eur risk för elektrisk stöt.

Andar risk för eldsvåda.

Säkerhetsinstruktioner för lasrar

VANNING! Läs och förstå anvisningarna. Undåtenhet att följa samtliga nedanstående instruktioner kan resultera i elstötar, brand och / eller allvarliga personskador.

SPARA DESSA INSTRUKTIONER

- Använd inte lasern i explosiv omgivning, t.ex. i närheten av brännbara vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.

sVEnska

• Använd lasern endast med de specialkonstruerade batterierna. Användning av några andra batterier kan utgöra risk för brand.
• Förvara lasern utom räckhåll för barn och andra outbildade personer. Laser är farliga i händerna på outbildade användare.
• Använd endast tillbehör som rekommenderas av tillverkaren för din modell. Tillbehör som kan vara lämpliga för en laser, kan medföra risk för skada om de används med en annan laser.
• Service på verktyget FÅR ENDAST utföras av kvalificerad servicepersonal. Reparationer, service eller underhåll som utförs av okvalificerade personer kan resultera i personskador. För att hitta din närmaste auktoriserade DEWALT-reparatör, se listan med auktoriserade DEWALT-reparatörer på baksidan av denna manual eller besök www.2helpU.com på Internet.
• Använd inte optiska instrument såsom teleskop eller kikare för att se på laserstrålen. Allvarliga ögonskador kan bli följden.
• Placera inte lasern i en position som gör att någon avsiktligt eller oavsiktligt kan titta in i laserstrålen. Allvarliga ögonskador kan bli följden.
• Placera inte lasern nära en reflekterande yta som kan reflektera laserstrålen mot någons ögon. Allvarliga ögonskador kan bli föliden.
• Stäng av lasern när den inte används. Att lämna lasern tillkopplad ökar risken för att titta in i laserstrålen.
• Använd itne lasern i närheten av barn och låt inte barn använda lasern. Allvarliga ögonskador kan uppstå.
• Ta inte bort eller utplåna varningsetiketter. Om etiketterna tas bort kan användaren eller andra personer oavsiktligt utsätta sig för strålning.
• Placera lasern stadigt på en plan yta. Skador på lasern eller allvarliga personskador kan uppstå om lasern faller.

WARNING: Att använda manöverorgan eller inningar, eller att genomföra procedurer

som inte specificeras i denna bruksanvisning kan resultera i att man utsätts för farlig strålning.

VARNING! PLOCKA INTE ISÄR DENNA LASER. Domenns inga servicebara delar på insidan. Demontering av lasern kommer att upphäva garantin för denna produkt. Modifiera inte produkten på något sätt. Modifiering av verktyget kan resultera i att man utsätts för farlig laserstrålning.

Ytterligare säkerhetsinstruktioner för lasrar

• Byt inte ut en laserdiod mot en annan typ. Vid skada måste lasern repareras av en auktoriserad reparatör.
• inte lasern för något annat ändamål än att projicera laserlinjer.
• Att exponera ögat för en klass 2 laser anses säkert för högst 0,25 sekunder. Ögonlockets reflexer kommer vanligtvis att ge tillräckligt skydd.

Kvarstående risker

Följande risker är förbundna med användningen av denna apparat.

- Personskador som orsakas av att titta in i laserstrålen.

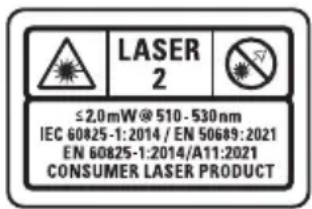

Etiketter på verktyget

Följande bildikoner visas på verktyget:

LASER 2 ≤2.0mW@510-530nm IEC 60825-1:2014 / EN 50689:2021 EN 60825-1:2014/A11:2021 CONSUMER LASER PRODUCT

LASER 2 ≤1.5mW@630-690nm IEC 60825-1:2014/EN 50689:2021 EN 60825-1:2014/A11:2021 CONSUMER LASER PRODUCT

Grön laser Röd laser

Läs bruksanvisningen före användning.

SVENSKA

Laservarning.

Titta inte direkt in i laserstrålen

Viktiga säkerhetsinstruktioner för all integrerad batteriladdning

WARNING: Läs alla säkerhetsvarningar, i aktioner och märkningar på batteriet, USB-kabeln och produkten. Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

WARNING: Ladda endast produkten med en davierad nätadapter som överensstämmer med tillämpliga landsbestämmelser och internationella/regionala säkerhetsstandarder med en uteffekt på 5-20 V, 3A. Användning av adaptrar som inte uppfyller tillämpliga säkerhetsstandarder kan leda till personskador.

• Använd endast en strömkälla och kabel som rekommenderas av tillverkaren för laddning.
• Ladda denna laser varje månad om den inte används konstant, och efter varje användning när den används ofta för att säkerställa batteriets livslängd.
• Den medföljande laddningskabeln är inte avsedd för någon annan användning än laddning DEWALT laddningsbara verktyg med USB-C -portar. Laddning av andra typer av verktyg kan göra att deras batterier överhettas och spricker, vilket kan leda till personskador, skador på egendom, brand eller elstötar.
• Utsätt INTE USB-kabeln för vatten, regn eller snö.
• Dra ut kontakterna istället för själva sladden när USB-kabeln kopplas ur. Detta kommer att minska risken för skador på kontakterna och sladden.

• Se till att sladden är placerad så att den inte trampas på, snubblas på eller på annat sätt utsätts för skador eller påfrestning.

• Använd INTE en USB-kabel med skadad sladd eller kontakter. Låt dem bytas ut omedelbart.

• Främmande föremål som är ledande såsom, men inte begränsat till, slipdamm, metallspan, stålull, aluminiumfolie eller ansamling av metallpartiklar bör hållas borta från USB och USB-C kontakten och uttag.
• Koppla alltid ifrån USB-kabeln från eluttaget när det inte finns något verktyg anslutet.

Personlig säkerhet

• Var uppmärksam, se på vad du gör och använd lasern med lasern. Använd inte lasern när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet när du arbetar med lasern kan resultera i allvarlig personskada.
• Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Beroende på arbetsförhållandena minskas personskador genom att använda skyddsutrustning som dammask, halkfria skyddsskor, hjälm och hörselskydd.

Användning och skötsel av laserverktyg

• Använd inte lasern om pendellås/upplåsning och strömbrytare inte kan slå på och av lasern. Alla laserverktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.
• Följ instruktioneran i sektionen Underhåll i denna bruksanvisning. Användning av ej godkända delar eller om inte underhållsinstruktionerna följs kan utgöra risk för elektrisk stöt eller skador.

Placering av datumkod (bild A)

Produktionsdatumkoden 21 består av 4-siffrigt år följt av 2-siffrig vecka och avslutas av en 2-siffrig fabrikskod.

Förpackningens innehåll

• Kontrollera om verktyget, delar eller tillbehör fått skador som kan tänkas ha uppstått under transporten.
• Ta dig tid att grundligt läsa och förstå denna handbok före användning.

sVEnska

WARNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada kan uppstå.

1 Nyckelhälsfäste
2 Laserhuvud
3 Laserfönster
4 Placering av laseretikett
5 USB-portskydd
6 Magnetiskt vridbart fäste
7 Knapp för kontroll av ljusstyrka
8 Låsindikator för pendel
9 Fjärrkontrollänk indikator (endast DCLE14201G)
10 Batterimätare
11 Horisontell laser linje på-/av-knapp
12 Vertikal laserlinje på-/av-knapp
13 Pendellås/upplåsning och strömbrytare
14 Finjusteringsratt
15 USB-kabel

Avsedd användning

DCLE14201Korshårslasern är en klass 2-laserprodukt. Det är ett självnivellerande verktyg som kan användas för horisontell (vägrät) och vertikal (lodrät) inställning.

Linjelasern är ett professionellt verktyg. LÅT InTE barn komma i kontakt med verktyget. Övervakning krävs när oerfarna användare använder detta verktyg.

- Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

Laddningsprocedur (Bild A, B)

1. Dra bort USB-laddportens skydd 5 från lasern.

2. Använd en kompatibel strömkälla med denna enhet. För bästa resultat, använd en USB Power Delivery (PD)-kapabel strömförsörjning på 45W eller mer.

3. Sätt i USB-kontakten 15 i laddporten 16.
4. Anslut strömförsörjningen till ett vägguttag.
5. Laddningen är klar när alla tre staplarna på batterimätaren 10 lyser på sidan av lasernivån. Batteriet kan lämnas laddat eller USB-kabeln kan kopplas bort.

Viktiga anmärkningar vid laddning

• Lasern kan bli för varm att vidröra under laddningen. Detta är normalt och indikerar inte något problem. För att underlätta kylningen av lasern efter användning, undvik att placera lasern i en varm miljö, såsom i ett metallskjul eller på en oisolerad släpvagn.
• Om lasern inte laddas ordentligt, ta lasern och USB-kabeln till ditt lokala servicecenter.
• Du kan ladda ett delvis urladdat batteri när du så önskar utan att det har negativa effekter på lasern.

nOTERa: Lasern kan användas under laddning.

Varmt och kallt tillständ

Vid laddning, när temperaturen är 52 °C eller högre (varmt tillstånd) eller 0 °C eller kallare (kallt tillstånd), stängs laddningen av och följande batteristatus för laddningsmönster blinkar:

Till dess att temperaturen ligger mellan 50 °C och 0 °C kommer laddningen inte att slås på och indikeringen som visas ovan kommer att fortsätta.

Avläsning av batterimätaren (Bild A, C)

När lasern är PÅ visar batterimätaren 10 på knappsatsen hur mycket ström som återstår.

SVENSKA

• Alla tre lysdioderna blinkar när batterinivån är låg (< 10 %). Lasernivån kan fortsätta att fungera under en kort tid medan batteriströmmen fortsätter att ta slut.
• När batteriet har laddats och lasernivån har slagits PÅ igen kommer batteriindikatorns nivå att indikera full kapacitet.
• Om någon eller alla lysdioder på batterimätaren förblir PÅ, indikerar detta att lasernivån inte är helt avstängd. När lasernivån inte används, se till att pendellåset/upplåsningen och strömbrytaren 13 är placerade i läget NED Låst/AV.

BATTERIMÄTAR-INDIKATOR	LADDNINGSSTATUS
	Batteriet är 80%–100% laddat
	Batteriet är 50%–80% laddat
	Batteriet är 10%–50% laddat
	Batteriet är < 10% laddat
	Batteriet är < 10% laddat, enheten laddar

HANTERINGSTIPS

• Förläng batteriets livslängd per laddning genom att stänga av lasern när den inte används.
• För att säkra noggrannheten på ditt arbete, kontrollera laserns kalibrering ofta. Se Kontroll av lasernoggrannhet.
• Se till att lasern är placerad säkert på en jämn och plan yta i båda riktningarna innan du börjar använda den.

FÖRSIKTIGHET: För att minska risken för allvarliga skadser, titta aldrig direkt in i laserstrålen med eller utan dessa glasögon.

• Markera alltid i mitten av strålen som lasern genererar.
• Extrema temperaturförändringar kan orsaka rörelse eller förskjutning av byggnadskonstruktioner, metallstativ, utrustning, osv. Detta kan påverka noggrannheten. Kontrollera noggrannheten ofta medan du arbetar.
• Om lasern har tappats, säkerställ att din laser fortfarande är kalibrerad. Se Kontroll av lasernoggrannhet.

Slå på lasern (Bild C)

Din laser är utrustad med treläges pendellås/upplåsning och strömbrytare 13.

• Horisontellt läge: Ström av
• Mellanposition: Manuellt lutningsläge (ström på, pendel låst)
• Vertikalt läge: Självnivellerande läge (ström på, pendel olåst)

Laserstrålarna tänds automatiskt om pendellåset/upplåsnings- och strömbrytaren flyttas från horisontellt läge till antingen mittläget eller vertikalt läge.

Självnivellerande läge

När omkopplaren placeras i vertikalt läge kommer lasern att självnivellera så länge som ytan som lasernivån placeras på är mindre än 4° lutning.

Med lasern avstängdplacera den på en plan yta. Denna modell har en knappsats för att aktivera laserstrålarna med två strömbrytare; en för en horisontell laserlinje 11 och en för en vertikal laserlinje 12. Varje laserlinje slås på genom att flytta pendellåset/upplåsnings- och strömbrytaren till läget UPPLÅST/PÅ och trycka på önskad laserlinjeknapp på knappsatsen. Laserlinjerna kan kopplas på en i taget eller samtidigt. Att trycka på strömbrytaren en gång till stänger av laserlinjen. Pendellåset/upplåsnings- och strömbrytaren inaktiverar lasrarna samt låser pendeln och bör alltid placeras i LÅST/AV-läget när lasern inte används.

SVENSKA

Manuellt lutningsläge

När omkopplaren är placerad i mittläget är laserenheten i manuellt lutningsläge. Lasern kommer inte att självnivellera i det här läget och används i situationer där en fast laserlinje krävs.

OBS! Lasern är INTE JÄMN när pendellåsindikatorn 8 lyser, och strålarna blinkar 3 gånger var 10:e sekund för att ytterligare indikera detta.

Laserstrålens Ijusstyrka (Bild A, C)

Ljusstyrkan på laserlinjerna kan justeras genom att trycka på knappen för ljusstyrka 7 på knappsatsen som växlar mellan hög, medium och låg ljusstyrka.

Att sänka ljusstyrkan på lasernivån ökar batteritiden.

VÄRNING: Manövrera inte lasern via fjärrkontrollen har den inte är i samma rum eller i närvaro av lasern.

En valfri fjärrkontroll DCLEAUSBRC1 låter en person ställa in och använda DCLE14021G-modellasern på avständ. Fjärrkontrollen DCLEAUSBRC1 är inte kompatibel med lasernivån DCLE14021R modell.

Fjärrkontrollslänkindikatorn 9 blinkar blått för att indikera att en fjärrkontroll är redo att paras.

Funktionerna på fjärrkontrollens knappsats är identiska med funktionerna på själva lasern (horisontal laserlinje på/av-knapp 11, vertikal laserlinje på/av-knapp 12, ljusstyrkekontroll 7.

Laserverktygen förseglas och kalibreras på fabriken.. Det rekommenderas att du utför en noggrannhetskontroll innan du använder laserverktyget för första gången

(om laserverktyget utsattes för extrema temperaturer) och sedan regelbundet för att säkerställa noggrannheten

i ditt arbete. Följ dessa riktlinjer när du utför någon av noggrannhetskontrollerna i denna handbok:

• Använd största möjliga område/avständ, närmast arbetsavständet. Ju större område/avständ, desto lättare att mäta laserns noggrannhet. Se Fältkalibreringskontroll.
• Placera lasern på en jämn, plan, stabil yta som är plan i båda riktningar.
• Markera mitten av laserstrålen.

Kontroll av fältkalibrering

Kontrollera noggrannheten – horisontell stråle, sökriktning (Bild A, E)

Kontroll av laserns horisontella avsöknings kalibrering kräver två väggar med minst 9 m (30') mellanrum. Det är viktigt att kontrollera kalibreringen med ett avständ som inte är kortare än avståndet som verktyget kommer att användas för.

1. Placera lasern på en jämn, plan, stabil yta som är plan i båda riktningar.

2. Slå på lasern och skjut pendellåset/låset upp och strömbrytaren 13 till vertikalt läge. Se Slå på lasern.

3. Slå på laserns horisontella stråle och vrid lasern ungefär 45° så att den högsta änden av laserlinjen slår mot den motstående väggen på ett avständ av minst 9 meter. Markera (a) på den motsatta väggen.

4. Vrid lasern ungefär 90° för att föra den vänstra änden av laserlinjen till markering (a). Markera mitten av strålen (b).

5. Mät det vertikala avståndet mellan markeringarna (a och b).

- Om måttet är större än det som anges i nedanstående tabell, måste lasern servas på ett DEWALT servicecenter.

Avständ mellan väggar Tillåtet avständ mellana och b
10,0 m 3,0 mm
12,0 m 3,6 mm
15,0 m 4,5 mm

SVENSKA

Kontrollera noggrannheten – horisontell stråle, slagriktning (Bild A, F)

Kontroll av laserns horisontella slagkalibrering kräver en vägg som är minst 9 m lång. Det är viktigt att kontrollera kalibreringen med ett avständ som inte är kortare än avståndet som verktyget kommer att användas för.

1. Fäst lasern vid väggens ena ände med hjälp av det vridbara fästet.
2. Slå på lasern och skjut pendellåset/låset upp och strömbrytaren 13 till vertikalt läge. Se Slå på lasern.
3. Slå på laserns horisontella stråle och vrid lasern mot den motsatta änden av väggen och ungefär parallellt med den angränsande väggen.
4. Markera mitten av strålen på två platser (a, b) med minst 9 m mellanrum.
5. Flytta lasern till den motsatta änden av väggen.
6. Slå på laserns horisontella stråle och vrid lasern bakåt mot den första änden av väggen och ungefär parallellt med den angränsande väggen.
7. Justera höjden på lasern så att mitten av strålen är i linje med den närmaste markeringen (b).
8. Markera mitten av strålen (c) direkt ovanför eller under mäarkeringen längst bort (a).
9. Mät avståndet mellan de två markeringarna (a, c).

- Om måttet är större än det som anges i nedanstående tabell, måste lasern servas på ett auktoriserat servicecenter.

Avstånd mellan väggar Tillåtet avstånd mellan a och c
10,0 m 6,0 mm
12,0 m 7,2 mm
15,0 m 9,0 mm

Kontrollera noggrannheten – vertikal stråle (Bild A, G)

Kontroll av laserns vertikala (lodräta) kalibrering kan göras bäst om det finns mycket vertikal höjd tillgänglig, helst 6 m

(20'), med en person på golvet som riktar lasern och en annan person nära taket som markerar strålens position. Det är viktigt att kontrollera kalibreringen med ett avständ som inte är kortare än avståndet som verktyget kommer att användas för.

1. Börja med att markera en 1,5 meter linje på golvet.
2. Slå på lasern och skjut pendellåset/låset upp och strömbrytaren 13 till vertikalt läge. Se Slå på lasern.
3. Slå på laserns vertikala stråle och placera enheten vid ena änden av linjen, vänd mot linjen.
4. Justera enheten så att dess stråle är inriktad och centrerad på linjen på golvet.
5. Markera den position där laserstrålarna korsas i taket (a). Markera mitten av laserstrålen direkt över mittpunkten på linjen på golvet.
6. Flytta lasern i andra änden av linjen på golvet. Justera enheten igen så att dess stråle är inriktad och centrerad på linjen på golvet.
7. Markera den position där laserstrålarna korsas i taket (b), direkt bredvid den första markeringen (a).
8. Mät avståndet mellan de två markeringarna.

- Om måttet är större än det som anges i nedanstående tabell, måste lasern servas på ett auktoriserat servicecenter.

Avständ mellan golv och tak	Tillåtet avständ mellan a och b
2,5 m 1,7 mm
3,0 m 2,1 mm
4,0 m 2,8 mm
6,0 m 4,1 mm

Använda lasern (Bild K)

Nivellera lasern

Så länge som lasernivån är korrekt kalibrerad är lasernivån självnivellerande (i pendelupplåst läge). Varje laser är kalibrerad på fabriken för att hitta vågrät nivå så länge som

den är placerad på ett plant underlag inom ± 4° från vågrät nivå. Inga manuella justeringar krävs.

Om lasern lutar så mycket att den inte kan självnivellera sig (> 4 °), blinkar laserstrålen. Det finns två blinkande sekvenser förknippade med tillståndet utanför nivån.

• I pendelupplåst läge blinkar laserdioden kontinuerligt.
• Varje lasernivå är kalibrerad på fabriken för att hitta nivån så länge den är placerad på en plan yta inom i genomsnitt ± 4° från nivån.

När strålarna blinkar enligt ovan ÄR LASERSTRÅLEN INTE VÅGRÄT (ELLER I LOD) OCH BÖR INTE ANVÄNDAS FÖR ATT BESTÄMMA ELLER MÄRKA VÅGRÄTT ELLER LODRÄTT.

Rotera laserhuvudet (Bild A, D)

Laserhuvudet 2 är permanent fäst vid laserns bas. Detta laserhuvud kan roteras manuellt för hand genom att greppa laserhuvudet och rotera, eller genom att använda finjusteringsratten 14 för mindre, mer exakta rörelser.

Fininställning (Bild A, D)

Fininställningsratten 14 på sidan av lasern är till för att rikta in de vertikala strålarna. Placera lasernivån på en plan yta och vrid ratten åt höger (medurs) för att rotera lasernivån åt vänster, eller åt vänster (moturs) för att flytta strålen åt höger.

Använda det vridbara fästet (Bild H, I)

Lasern har ett magnetiskt vridbart fäste 6 som är permanent fäst vid enheten.

WARNING: Placera lasern och/eller väggfästet på ett underlag. Allvarlig personskada eller skada på lasern kan uppstå om lasern faller.

• Fästet har också ett har också ett nyckelhålsfäste 1 som gör att enheten kan hängas upp på en spik eller skruv på vilken yta som helst.

- Fästet har magneter 17 som gör att enheten kan monteras på alla upprätta ytor av stål eller järn. Vanliga exempel på lämpliga ytor är stålramar, dörrkarmar av stål och stålbalkar.

Monteringsplatta för flera ytor (Bild I, J)

1. För att fästa lasernivån på en träregel 18, skruva först i monteringsplattan med flera ytor 20 och montera lasernivån med laserns magneter 17.
2. För att fästa lasernivån på en metallstift 19, placera metalltappen mellan monteringsplattan för flera ytor 20 och laserns magneter 17. Om du placerar monteringsplattan för flera ytor bakom metallbulten ökar laserns magnetiska styrka och hållkapacitet avsevärt.

UNDERHÅLL

Din laserenhet har konstruerats för att användas över en lång tidsperiod med minimalt underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sin prestanda.

VANNING: För att minska risken för allvarlig palsenskada, stäng av laserenheten innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

- För att säkerställa att ditt arbete blir korrekt, kontrollera ofta att lasern är ordentligt kalibrerad. Se Kontroll av fältkalibrering.

- Kontroll av kalibreringen och andra reparationer kan utföras av DEWALT servicecenter.

- Förvara inte lasern i förvaringslådan om lasern är våt. Lasern sbör innan förvaring torkas av med en mjuk, torr trasa.

Rengöring

VARNING: Använd aldrig lösningsmedel eller andra sade kemikalier för att rengöra de icke-metalliska delarna på lasern. Kemikalierna kan försvaga materialet i de här delarna. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i lasern; doppa aldrig ned någon del av lasern i en vätska.

Yttre plast-delar kan rengöras med en fuktig trasa. Trots att dessa delar är lösningsmedelsbeständiga bör lösningsmedel

sVEnska

ALDRIG användas. Använd en mjuk, torr trasa för att avlägsna fukt från lasern före förvaring.

FELSÖKNING

Lasern startar inte (Bild A)

• Ladda batteriet fullt.
• Om lasernivån utsätts för extremt varma/kalla temperaturer kommer batterimätaren 10 att blinka. Se Varmt och kallt tillständ. Om lasern har förvarats vid mycket varm temperatur, låt den svalna. Lasern kommer inte att skadas om strömbrytaren trycks in innan den kylts till dess korrekta arbetstemperatur.

Laserstrålarna blinkar (Bild L)

I manuellt lutningsläge blinkar den 3 gånger var tionde sekund oavsett lutning, för att påminna användaren om att de är i manuellt lutningsläge.

I olåst läge, om laserenheten lutar mer än 4°, kommer enheten att blinka varje sekund, för att indikera att medan de är i självnivellerande läge, är enheten för lutad för att självnivellera korrekt.

DE BLINKANDE STRÅLARNA INDIKERAR ATT LUTNINGSOMRÅDET HAR ÖVERSKRIDITS OCH ATT STRÅLEN INTE ÄR VÅGRÄT ELLER I LOD OCH BÖR INTE ANVÄNDAS FÖR ATT BESTÄMMA ELLER MÄRKA VÅGRÄTT ELLER LODRÄTT. Försök att flytta lasern till en planare yta.

Om laserns batteripaket har lågt laddningstillständ blinkar strålarna i ett distinkt mönster på 3 snabba blinkningar på 1 sekund, följt av konstant ljusflöde i 4 sekunder. Det här blinkande mönstret indikerar att batteriet ska laddas om.

Laserstrålarna slutar inte röra sig

Lasern är ett precisionsinstrument. Därför kommer lasern, om den inte är placerad på en stabil (och orörlig) yta, hela tiden försöka att hitta lod. Om strålen inte slutar röra sig, försök placera lasern på ett stabilare underlag. Se också till att se till att ytan är relativt jämn, så att lasern står stadigt.

Tillbehör (Bild M)

Lasern är utrustad med 1/4"-20 och 5/8"-11 gängor på enhetens undersida för att rymma nuvarande eller framtida DEWALT-tillbehör, såsom ett stativ.

Bilden M visar ett exempel på tillbejör som säljs separat från dessa laser. Använd endast DEWALT-tillbehör som har angetts för användning med denna produkt. Följ anvisningarna som följer med tillbehöret.

Laserdetektorn 22 gör att laserlinjen kan detekteras på mycket längre avständ än det synliga området.

DE0892-XJ för DCLE14201R röd laser.

DE0892G-XJ för DCLE14201G grön laser.

VÄNING: Eftersom andra tillbehör än de som erbjuds av DEWALT, inte har testats med denna produkt, kan användningen av sådana tillbehör med lasern vara riskabel. För att minska risken för personskada bör endast tillbehör som rekommenderas av DEWALT användas med denna produkt.

Om du behöver hjälp med att hitta tillbehör, kontakta närmaste DEWALT återförsäljare eller besök www.DEWALT.eu.

Service och reparationer

OBs! Demontering av lasern kommer att upphäva garantin för produkten.

För att säkerställa produktens SÄKERHET och TILLFÖRLITLIGHET, bör reparationer, underhåll och justeringar, såsom service på det interna batteriet, utföras av auktoriserade servicecenter. Service eller underhåll som utförs av obehöriga personer kan resultera i personskador. För att hitta närmaste DEWALT servicecenter, gå till www.2helpu.com.

Garanti

Se www.DEWALT.eu för den senaste garantiinformationen.

ÇAPRAZ HATLI LAZER

DCLE14201

Tebrikler!
