BRUKSANVISNING DW071 DEWALT

Målkort DE0730 (fig. 12)

DE0730 Målkort (fig. 12)

Du har valt ett DEWALT verktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör DEWALT till ett av de mest pålitliga namnen för professionella användare.

Tekniska data

	DW071
Spänning V 4,5
Batteristorlekt 3 x LR14 (D)
Rotationshastighet min	-1 0 - 600
Laserklass II
Skyddsklass IP54
Driftstemperatur °C 0 - 40
Gänga stativuttag 5/8" x 11
Vikt kg 3,0

Följande symboler används i denna manual:

Anger risk för personskada, dödsfall eller maskinskada om manualens anvisningar inte följs.

Brandfara.

CE-Försäkran om överensstämmelse

DW071

DEWALT förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 73/23/EEC, 98/37/EEC, 89/336/EEC, EN 60335, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 60825-1 & EN 61010-1.

För mer information ombeds ni kontakta DEWALT på nedanstående adress eller se baksidan av manualen.

	DW071
L_pA (ljudtryck) dB(A)* < 70
Vägt geometrisk medelvärdeav accelerationsfrekvensen m/s	2 < 2.5

* vid användarens öra

lakttag, när du använder elverktyg, alltid de säkerhetsbestämmelser som gäller i ditt land för att minska risken för brand, elektriska stötar och personskada.

Läs bruksanvisningen noggrant innan du använder verktyget. Se även bruksanvisningen av maskinen som skall användas met detta verktyg.

Behåll denna bruksanvisning för framtida referens.

Allmänt

1 Håll arbetsområdet i ordning

Nedskräpade ytor och arbetsbänkar inbjuder till skador.

2 Tänk på arbetsmiljöns inverkan

Utsätt inte verktyget för fuktighed. Ha bra belysning över arbetsytan. Använd inte verktyget i närheten av lättantändliga vätskor eller gaser.

3 Eliminera risken för elektriska stötar

Undvik kroppskontakt med jordade ytor (t.ex. rör, värmeelement, vattenkokare och kylskåp. Om apparaten används under extrema omständigheter (t.ex. hög fuktighet, om metallspan produceras etc.), kan den elektriska säkerheten förbättras genom att använda en isolerande transformator eller en (FI) jordslutningsbrytare.

4 Håll barn undan

Se till att verktyget och sladden förvaras utom räckhåll för barn. Personer under 16 år får inte arbeta med verktyget på egen hand.

5 Använd rätt verktyg

Använd inte verktyg för ändamål de inte är avsedda för. Tvinga inte verktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna.

Varning! Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör kan innebära risk för personskada.

6 Sköt verktyget med omsorg

Håll dina verktyg rena och i gott skick för bättre och säkrare funktion. Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrollera elverktygets sladd regelmässigt och få den reparerad hos en erkänd fackverkstad om den är skadad. Kontrollera förlängningssladdar regelmässigt och byt ut dem om de är skadade. Håll alla kontroller torra, rena och fria från olja och fett.

7 Förvara verktyg säkert

När verktyget inte används ska det förvaras på en torr plats och låsas undan ordentligt, utom räckhåll för barn.

8 Kontrollera verktyget för skador

Innan fortsatt användning av elverktyget skall defekta delar kontrolleras noggrant för att fastställa om det kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera att de rörliga delarna inte har fastnat eller är felmonterade. Kontrollera även att övriga delar inte är skadade och att det inte föreligger några andra fel som kan påverka verktygets funktion. En skyddsanordning eller annan del, som är skadad, skall repareras eller bytas ut av en erkänd fackverkstad, om ej annat anges i bruksanvisningen.

Använd inte elverktyget om strömbrytaren inte kan kopplas till eller från. Låt det endast repareras av ett auktoriserat DEWALT serviceombud.

9 Avlägsna batterierna

Ta ut batterierna ur verktyget när det inte är i bruk, före service och vid byte av tillbehör.

10 Låt det endast repareras av ett auktoriserat DEWALT serviceombud.

Detta verktyg uppfyller alla relevanta säkerhetsbestämmelser. För att undvika olycksfall ska reparationer och elanordningar endast utföras av behörig elektromontör.

Tillkommande säkerhetsanvisningar för roterande laser

- Denna laser uppfyller Klass 2 enligt EN 60825-1:1994+A11. Byt inte ut en laserdiod mot en av annan typ. Om den skadas måste reparationerna utföras av auktoriserad reparationsverkstad.

- Använd inte lasern för något annat ändamål än projektion av laserlinjer.

Om ögonen utsätts för en laserstråle av Klass 2 under max 0,25 sekunder anses detta ofarligt.

Ögonlockens blinkreflexer brukar vanligtvis ge tillräckligt skydd. Vid avständ på över en meter uppfyller lasern Klass 1 och anses då helt ofarlig.

• Titta aldrig avsiktligt direkt in i laserstrålen.
• Använd aldrig optiska redskap till att se laserstrålen.
• Ställ inte upp lasern på en plats där strålen kan träffa en person vid huvudhöjd.
• Se till att barn inte kommer i kontakt med lasern.

Extra säkerhetsföreskrifter för batterier

• Batterier får aldrig av någon anledning öppnas eller skadas.
• Utsätt inte batterier för vatten.
• Utsätt inte batterierna för eld.
• Förvara inte batterier i utrymmen där temperaturen kan överstiga 40 °C.
• Använd endast rätt format batterier. Blanda inte nya batterier med gamla när du byter batterier.
• Under extrema förhållanden kan batteriläckage uppstå. Om du märker att batterierna läcker skall du göra så här:
• Torka försiktigt bort vätskan med en trasa. Undvik kontakt med hud och ögon. Svälj inte.
• Vid kontakt med hud eller ögon ska du skölja med rinnande vatten i minst 10 minuter och kontakta läkare.

Brandrisk! Undvik att kortsluta kontakterna på ett uttaget batteri.

Skyltar på apparaten

Se sammanfattningen längst bak i handboken där alla skyltar som sitter på apparaten visas.

Skyltarna på apparaten visar följande bildsymboler:

Läs bruksanvisningen före arbetet

Laservarning

Stötvarning

Kontroll av förpackningens innehåll

Förpackningen innehåller:

1 Roterande laser

1 Väggfäste

1 Målkort

1 Glasögon

3 LR14 (D) batterier

1 Låda

1 Instruktionshandbok

- Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen.

Beskrivning (fig. A)

Den roterande lasern DW071 är konstruerad för att projektera laserlinjer som hjälp vid professionella verksamheter. Redskapet kan användas både inom- och utomhus för horisontell (våg) och vertikal (lod) inriktning. Det kan även producera en stationär laserpunkt som kan styras manuellt för att sätta eller överta ett märke. Tillämpningarna varierar från montering av innertak och dragning av väggar till grundplanering och däckläggning.

1 Steglös strömbrytare

2 Nollställningsknapp stötsensor

3 Aktiveringsknapp stötsensor

4 Bärhandtag

5 Utjämningskontroll

6 Väggfäste

7 Rotationsknapp laserhuvud

8 Roterande laserhuvud

9 Främre vattenpass

10 Justeringsknapp främre vattenpass

11 Väggmonteringsklämma

12 Spärr väggmonteringsklämma

13 Kuggstångshjul

14 Monteringsknapp

15 Batterifack

16 Spärrknapp kuggstång

17 Justeringsknapp sidovattenpass

18 Sidovattenpass

Montering och inställning

Byte av batterier (fig. A & B)

Tllbehöret behöver batterier av typ LR14 (D).

• Skruva lös och avlägsna batterilocket (19).
• Byt ut batterierna (20). Se till att batterierna kommer rätt (21).
• Sätt tillbaka och stäng batterilocket.

Byt alltid ut alla batterier samtidigt. Blanda inte gamla och nya batterier. Använd helst alkaline - batterier.

Indikator svagt batteri (fig. B1)

Apparaten har en indikator för svagt batteri (22) på kontrollpanelen. Indikatorn svagt batteri tänds när apparaten startas. Om batteripaketet måste laddas om, blinkar indikatorn och apparaten stängs automatiskt av.

- Stäng av apparaten och ta ut batterierna så snart som indikatorn blinkar.

Uppställning av apparaten (fig. C1 - C5)

Apparaten kan ställas upp på olika sätt för olika användningssätt.

Montering av apparaten på väggfästet (fig. C1) Väggfästet kan också utnyttjas som fot som ger redskapet extra stabilitet.

• Placera redskapet på väggfästet beroende på hur du skall använda det.
• Montera apparaten på väggfästet genom att sätt i den gångstiftet (23) i ett av uttagen i apparaten och dra åt med knappen (14).

Golvuppställning (fig. C1)

• Ställ redskapet på ett relativt jämnt och plant underlag.
• Ställ in redskapet för våg- eller lodrät användning.

Vägguppsättning (fig. C2 - C5)

Apparaten är försedd med en vägghållare (11) för montering på en väggskena som hjälp vid takmontering och andra specialiserade riktningsändamål (fig. C2).

- Montera apparaten på väggfästet som det beskrivs här ovan.

• Vänd apparaten på sidan med väggmonteringsklämman (11) i position för montering på väggskenan (fig. C3).
• Rikta väggfästet (6) mot väggen och vrid väggklämmans spärr (12) medsols för att öppna klämmans käftar.
• Placera käftarna runt väggskenan och vrid klämspärren (12) motsols så att käftarna stängs runt skenan.
• Se till att väggmonteringsklämmans spärr (12) är ordentligt stängd.

Kontrollera att väggskenan sitter ordentligt fast på väggen innan du fäster apparaten på skenan.

• Apparaten kan även hängas på väggen med monteringshålen (24) i väggfästet (fig. C2).
• Håll apparaten i önskat läge mot väggen och markera platsen för de båda monteringshålen på väggen (fig. C4).
• Borra ett hål i varje markering (det behövs: ø 6 mm, ca. 35 mm djupt).
• Sätt en passande plugg i varje hål.
• Vrid i en skruv i varje plugg (skruv: 6 x 50 mm).
• Häng upp redskapet på skruvarna.
• Stabilsera redskapet med balanseringsknappen (5) när så behövs.
• Ställ in redskapet för vågrät användning.

Stativuppställning (fig. C5)

Apparaten är försedd med ett stativuttag för montering på ett DE0736 stativ (tillval) eller ett annat stativ med passande mått enligt apparatens tekniska data.

• Ställ stativet (25) på ett relativt jämnt och plant underlag.
• Montera apparaten på stativet genom att skruva in gångstiftet (26) i uttaget (27).
• Ställ in redskapet för våg- eller lodrät användning.

Inställning av apparaten (fig. D1 & D2)

Huvudet kan ställas in antingen för vågrät (fig. D1) eller för lodrät (fig. D2) användning.

Vågrät inställning (fig. D1)

• Sätt apparaten i önskad position som bilden visar.

• Avläs vattenpassen (9 & 18) för att se om huvudet är vågrätt riktat.

• Inställningen går till så här:

• Vrid justeringsknapparna (10 & 17) tills huvudet är vågrätt. Om du vill flytta bubblan åt höger, vrider du knappen åt vänster, och tvärtom.

Lodrät inställning (fig. D2)

• Sätt apparaten i önskad position som bilden visar.
• Avläs vattenpasset (28) för att se efter om apparaten står på vågrätt.
• Inställningen går till så här:
• Vrid justeringsknappen (29) tills huvudet är riktat. Om du vill flytta bubblan åt höger, vrider du knappen åt vänster, och tvärtom.

Inriktning av laserlinjen (fig. E1 & E4)

Horisontell inställning

• Rikta laserlinjen efter positionsmärket med lasern igång och med roterande laserhuvud.
• Inställningen går till så här:

Med apparaten i golvuppställning (fig. E1):

- Apparaten kan ställas på ett valfritt stadigt föremål för rätt höjd.

Med apparaten i vägguppsättning (fig. E2):

- Lossa spärrknappen (16) och vrid kuggstångshjulet (13) för att sätta apparaten i rätt läge. Dra åt spärrknappen (16).

Med apparaten i stativuppställning (fig. E3):

- Ställ in stativet så att apparaten kommer i rätt höjd.

Lodrät inriktning (fig. E4)

• Rikta laserlinjen efter positionsmärket med lasern igång och med roterande laserhuvud.
• Inställningen går till så här:
• Flytta apparaten efter behov. Om verktyget är fäst på väggfästet, så lossar man spärrknappen (16) och justerar kuggstångshjulet (13) och för verktyget i rätt position. Dra åt spärrknappen (16) (fig. E4).
• Vrid justeringsknappen (30) tills huvudet är riktat gentemot positionsmärket.

Bruksanvisning

Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser.

• Markera alltid mitten av laserlinjen eller -punkten.

• För bästa arbetsavständ och noggrannhet bör apparaten ställs i mitten av arbetsplatsen.

• Se till att apparaten står stadigt.

• Extrema temperaturväxlingar kan rubba interna delar och på så sätt påverka apparatens noggrannhet. Kontrollera noggrannheten regelbundet om apparaten används under sådana omständigheter.
• Kontrollera regelbundet om apparaten har registrerat en stöt. Om den har utsatts för en stöt kan den behöva balanseras eller riktas på nytt.
• Om apparaten har fallit eller vält, bör laserhuvudet kalibreras hos en kvalificerad reparationsverkstad.

Strömbrytare (fig. A)

• Starta apparaten genom att vrida strömbrytaren (1) medsols.
• Stäng av apparaten genom att vrida strömbrytaren (1) motsols tills den klickar fast.

Inställning rotationshastighet (fig. F)

Den steglösa hastighetskontrollen (1) används till att ställa in rotationshastigheten, vilket bestämmer linjens egenskaper. I den första fjärdedelen av inställningsområdet står laserhuvudet stilla.

• Ställ knappen (1) i önskat läge. Om du vrider medsols ökas rotationshastigheten. Om du vrider motsols minskas rotationshastigheten.
• För en stationär punkt sätter du knappen i den understa fjärdedelen av inställningsområdet.
• För en ljus linje ställer du in en låg rotationshastighet.
• För en heldragen linje ställer du in en hög rotationshastighet.

Manuell rotation av laserhuvudet (fig. G)

I stationärt läge kan laserhuvudet vridas manuellt.

- Tryck in rotationsknappen (7), håll den intryckt och vrid den tills laserhuvudet (8) står i önskat läge.

Försök aldrig trycka in rotationsknappen medan huvudet roterar med en inställd hastighet.

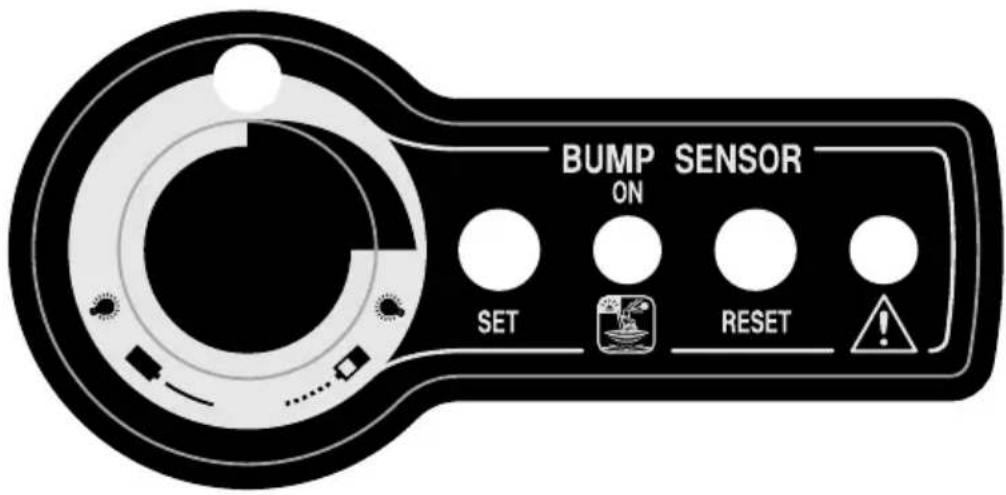

Stötsensor (fig. H)

Stötsensorn reagerar på alla stötar som kan påverka apparatens balans eller uppställning. När den registrerar en stöt börjar indikatorlampan (32) att blinka.

- Stötsensorn nollställs med knappen (2). Indikatorn (32) slutar blinka.

Aktivering stötsensoravbrott

Med stötsensoravbrottet aktivt slutar laserhuvudet att rotera så snart en stöt registreras, och samtidigt börjar laserstrålen blinka.

• Stötsensoravbrottet aktiveras med knappen (3). Indikatorn (31) tänds.
• Stötsensorn nollställs med knappen (2). Indikatorn (32) slutar blinka och apparaten återvänder till normal funktion.

Hjälpmedel (fig. I1 - 13)

Apparaten har diverse hjälpmedel som kan vara praktiska vid bruk.

Laserglasögon (fig. I1)

Glasögonen med röda glas gör laserstrålen bättre synlig vid starkt omgivande ljus eller på större avständ. Glasen fungerar bäst inomhus, de filtrerar bort omgivningsljus och gör den projicerade linjen eller punkten skarpare. De skyddar inte ögonen mot inträngande laserljus.

Titta aldrig direkt in i laserstrålen med dessa glasögon.

DE0730 Målkort (fig. 12)

Målkortet lokaliserar och markerar laserstrålen när den passerar kortet, så att du lättare kan se den projicerade linjen. Laserstrålen går genom den röda plastytan och reflekteras av kortets speglande baksida. Som hjälp vid vertikal eller horisontell inställning är kortet markerat med skalor i tum- och meter, upptill har den magneter för upphängning vid en takskena eller stålbalk.

Väggfäste (fig. 13)

Väggfästet kan också utnyttjas som fot som ger verktyget extra stabilitet.

Extra tillbehör

Kontakta Din återförsäljare för vidare information om lämpliga tillbehör.

Dessa är:

• DE0732 Digital laserdetektor med klämma
• DE0734 Gradstav
• DE0736 Stativ

Skötsel

Ditt DEWALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring.

Kalibreringskontroll på platsen

Kalibreringskontroll på platsen måste utföras omsorgsfullt och noggrant för att ställa en korrekt diagnos. Om ett fel konstateras måste apparaten kalibreras hos en kvalificerad reparationsverkstad.

Låt laserhuvudet alltid kalibreras av en kvalificerad reparatör.

Kontroll lutningsfel

Följande prov utförs för att kontrollera laserhuvudets kalibrering för horisontell riktning.

• Placera apparaten på en plats mitt emellan två vertikala ytor med ca. 30 m inbördes avstånd.
• Ställ apparaten på ett stativ och ställ in huvudet för horisontellt bruk.
• För en snabb kontroll avläser du vattenpassen fram och bak. När ett av vattenpassen har justerats ska även den andra stå rätt. Annars måste laserhuvudet kalibreras.

Kontroll lutningsfel bakåt/framåt:

• Ställ apparaten så att den är riktad framåt och bakåt mot de båda vertikala ytorna.
• Starta apparaten med roterande laserhuvud.
• Markera laserstrålens centrum på båda ytorna.
• Stäng av apparaten och vrid den 180° så att den är riktad bakåt/framåt i motsatt riktning.
• Starta apparaten med roterande huvud och markera på nytt laserstrålens centrum på båda ytorna. Stäng av apparaten.
• Mät skillnaden mellan markeringarna på båda ytorna. Skillnaden mellan den ena ytans märken ska vara lika med skillnaden på den andra ytan.
• Om skillnaden mellan markeringarna är 6,35 mm eller mindre, är laserhuvudet rätt kalibrerat.
• Om skillnaden mellan markeringarna överskrider 6,35 mm måste laserhuvudet kalibreras.

Kontroll lutningsfel i sidled:

- Ställ apparaten så att den är riktad i sidled mot de båda vertikala ytorna.

• Följ samma procedur som ovan, markera laserstrålens centrum på båda ytorna med apparaten i detta läge. Sedan vrider du apparaten 180° och markerar åter laserstrålens centrum på ytorna.
• Mät skillnaden mellan markeringarna på båda ytorna. Skillnaden mellan den ena ytans märken ska vara lika med skillnaden på den andra ytan.
• Om skillnaden mellan markeringarna är 6,35 mm eller mindre, är laserhuvudet rätt kalibrerat.
• Om skillnaden mellan markeringarna överskrider 6,35 mm måste laserhuvudet kalibreras.

Kontroll koniskt fel

Följande prov utförs för att kontrollera laserstrålens kalibrering i förhållande till laserhuvudet.

• Ställ apparaten på en plats ca. 7,5 m från en vertikal yta.
• Ställ in huvudet för vågrät användning.
• För en snabb kontroll startar du apparaten med roterande laserhuvud. Apparaten ska producera en enkel linje. Om den ger en dubbel linje måste laserhuvudet kalibreras.
• Starta apparaten med stillastående laserhuvud.
• Vrid huvudet så att laserpunkterna blir synliga på den vertikala ytan.
• Markera det vertikala läget av varje laserstråles centrum. Stäng av apparaten.
• Mät skillnaden mellan markeringarna.
• Om skillnaden mellan markeringarna är 2,4 mm eller mindre, är laserhuvudet rätt kalibrerat.
• Om skillnaden mellan markeringarna överskrider 2,4 mm måste laserhuvudet kalibreras.

Följande prov utförs för att kontrollera laserhuvudets kalibrering för vertikal riktning.

• Ställ apparaten på en plats ca. 7,5 m från en vertikal yta.
• Ställ apparaten på ett stativ och ställ in huvudet för vertikalt bruk.
• Häng ett lod från den vertikala ytan.
• Starta apparaten med roterande laserhuvud.
  • Rikta laserlinjen gentemot lodlinan.
• Om laserlinjen står i linje med lodlinan är laserhuvudet rätt kalibrerat.
• Om laserlinjen inte står i linje med lodlinan måste laserhuvudet kalibreras.

Rengöring

• Innan du rengör ett eldrivet redskap bör du ta ut batterierna.
• Hål ventilationsslitsarna rena och rengör regelbundet ytterhöljet med en mjuk trasa.
• När det behövs skall linsen rengöras med en mjuk trasa eller bomullstuss som fuktats i alkohol. Använd inga andra rengöringsmedel.

Miljö

Batterier

- När batterierna kasseras skall du tänka på miljön. Tag reda på var din kommuns uppsamlingsställen för batterier är belägna.

Redskap som inte behövs

När din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i din kommun eller till en DEWALT-serviceverkstad.

GARANTI

• 30 DAGARS NÖJD-KUND-GARANTI •

Om du inte är fullständigt nöjd med din DEWALTprodukts prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en DEWALT auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas.

- ETT ÅRS FRI FÖREBYGGANDE SERVICE •

Om din DEWALT-produkt inom 12 månader efter inköpsdatum kräver underhåll eller service, utförs detta kostnadsfritt av en auktoriserad serviceverkstad. Fri förebyggande service omfattar arbets- och reservdelskostnader för elektriska verktyg. Kostnad för tillbehör ingår ej. Inköpsdatum måste påvisas.

• ETT ÅRS GARANTI •

Om din DEWALT-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att:

• Produkten inte har missbrukats.
• Eventuella reparationer har utförts av auktoriserad verkstad/personal.
• Inköpsdatum kan påvisas.

Denna garanti erbjuds som extra fördel och är separat från köparens föreskrivna rättigheter.

För adressen till närmaste DEWALT auktoriserade serviceverkstad, se aktuell katalog för vidare information eller kontakta DEWALT. Som alternativ finns en lista på auktoriserade DEWALT serviceverkstad och kompletta detaljer om vår after-sales service tillgängliga på Internet:

www.2helpU.com.
