ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ESE 506 DHS-GT Endress
Αρ. παραγγελίας 112300
ESE 406 HS-GT
Αρ. παραγγελίας 112302
ESE 506 DHS-GT
Αρ. παραγγελίας 112304
ESE 606 HS-GT ES
Αρ. παραγγελίας 112307
ESE 606 DHS-GT ES
Αρ. παραγγελίας 112308
ESE 306 HS-GT
Αρ. παραγγελίας 112301
ESE 406 HS-GT ES
Αρ. παραγγελίας 112306
ESE 606 HS-GT
Αρ. παραγγελίας 112303
ESE 606 DHS-GT
Αρ. παραγγελίας 112305
Αριθμός εγγράφου Ε134038
Ημερομηνία έκδοσης Μάιος 2011
Η παρούσα τεκμηρίωση, συμπεριλαμβανομένων όλων των τμημάτων της, προστατεύεται από τη νομοθεσία περί πνευματικών δικαιωμάτων. Απαγορεύεται οποιαδήποτε χρήση ή τροποποίηση πέραν των ορίων της Νομοθεσίας περί πνευματικών δικαιωμάτων χωρίς τη ρητή συγκατάθεση της ENDRESS Elektrogerätebau GmbH και επισύρει ποινικές διώξεις.
Αυτό έχει ειδικά εφαρμογή για αντίγραφα, μεταφράσεις, αποτύπωση σε μικροφίλμ, καθώς και αποθήκευση και επεξεργασία σε ηλεκτρονικά συστήματα.
1 Γενικές πληροφορίες......5
1.1 Τεκμηρίωση και αξεσουάρ....6
1.2 Σύμβολα ασφαλείας....6
2 Γενικοί κανονισμοί ασφαλείας......7
2.1 Προβλεπόμενη χρήση ......7
2.1.1 Προβλεπόμενη χρήση....7
2.1.2 Προβλέψιμη λανθασμένη χρήση ή ακατάλληλος χειρισμός......8
2.1.3 Υπολειπόμενοι κίνδυνοι ......9
2.2 Тупика проσόντα και καθήκοντα....11
2.3 Εξοπλισμός ατομικής προστασίας 11
2.4 Zώνες κινδύνου και περιοχές εργασίας....11
2.5 Ετικέτες πάνω στη γεννήτρια....12
2.6 Γενικές οδηγίες ασφαλείας....14
3 Περιγραφή 18
3.1 Λειτουργία και τρόποι λειτουργίας 19
4 Θέση σε υπηρεσία ......20
4.1 Μεταφορά της γεννήτριας....20
4.2 Εγκατάσταση της γεννήτριας....21
4.3 Ανεφοδιασμός της γεννήτριας 22
4.4 Γεμίστε τη γεννήτρια με λάδι κινητήρα......23
4.5 Εκκίνηση της γεννήτριας 25
4.6 Σύνδεση συσκευών 28
4.7 Απενεργοποίηση της γεννήτριας 29
4.8 Θέση της γεννήτριας εκτός υπηρεσίας 30
5 Συντήρηση της γεννήτριας....34
5.1 Πρόγραμμα συντήρησης 34
5.2 Έλεγχος της ηλεκτρικής ασφάλειας 35
6 Αντιμετώπιση προβλημάτων......36
7 Τεχνικές προδιαγραφές......38
8 Εγγύηση....41
9 Δήλωση συμμόρφωσης 42
1 Γενικές πληροφορίες
Πριν τη χρήση της γεννήτριας πρέπει να διαβάσετε προσεκτικά και να κατανοήσετε τις οδηγίες χρήσης.
Οι παρούσες οδηγίες χρήσης έχουν σκοπό να σας εξοικειώσουν με τα βασικά στοιχεία χρήσης της γεννήτριας.
Οι παρούσες οδηγίες χρήσης περιέχουν σημαντικές πληροφορίες για την ασφαλή και σωστή χρήση της γεννήτριας.
Η συμμόρφωση με αυτές τις πληροφορίες βοηθά να:
- αποφεύγετε κινδύνους
- μειώσετε το κόστος επισκευών και το χρόνο εκτός υπηρεσίας
- αυξήσετε την αξιοπιστία και την ωφέλιμη διάρκεια ζωής της γεννήτριας.
Ωστόσο, δεν αρκεί να τηρούνται οι παρούσες οδηγίες χρήσης, αλλά πρέπει να τηρούνται και οι νόμοι, οι κανονισμοί, οι κατευθυντήριες οδηγίες και τα πρότυπα που ισχύουν στη χώρα χρήσης και στην τοποθεσία λειτουργίας.
Οι παρούσες οδηγίες χρήσης περιγράφουν μόνο τη χρήση της γεννήτριας.
Το εγχειρίδιο χρήσης του κινητήρα αποτελεί αναπόσπαστο μέρος των οδηγιών αυτών.
Αντίγραφο αυτών των οδηγιών χρήσης πρέπει να είναι πάντα διαθέσιμο στο προσωπικό λειτουργίας.
1.1 Τεκμηρίωση και αξεσουάρ
Επιπλέον του εγχειριδίου χρήσης, διατίθενται και τα εξής έγγραφα και στάνταρ αξεσουάρ για τη γεννήτρια.
- Εγχειρίδιο χρήσης του κινητήρα
• Πληροφορίες εγγύησης του κινητήρα
• Εγχειρίδιο χρήσης της γεννήτριας
1.2 Σύμβολα ασφαλείας
Το σύμβολο ασφαλείας επισημαίνει μια πηγή κινδύνου.
Γενικός κίνδυνος
Αυτό το προειδοποιητικό σήμα επισημαίνει δραστηριότητες όπου διάφορες αιτίες μπορεί να έχουν ως αποτέλεσμα έκθεση σε κίνδυνο.
Πιθανά εκρηκτικά υλικά
Αυτό το προειδοποιητικό σύμβολο επισημαίνει δραστηριότητες κατά τις οποίες υπάρχει κίνδυνος έκρηξης, πιθανόν με θανατηφόρες συνέπειες.
Προειδοποίηση για επικίνδυνη ηλεκτρική τάση
Αυτό το προειδοποιητικό σύμβολο επισημαίνει δραστηριότητες κατά τις οποίες υπάρχει κίνδυνος ηλεκτροπληξίας, πιθανόν με θανατηφόρες συνέπειες.
Προειδοποίηση για ουσίες που επιβαρύνουν το περιβάλλον
Αυτό το προειδοποιητικό σύμβολο επισημαίνει δραστηριότητες, κατά τις οποίες το περιβάλλον θα μπορούσε να τεθεί σε κίνδυνο, πιθανόν με καταστροφικές συνέπειες.
Θερμές επιφάνειες
Αυτό το προειδοποιητικό σύμβολο επισημαίνει δραστηριότητες κατά τις οποίες υπάρχει κίνδυνος εγκαυμάτων, πιθανόν με μακροχρόνιες συνέπειες.
2 Γενικοί κανονισμοί ασφαλείας
Η ενότητα αυτή περιγράφει τους βασικούς κανονισμούς ασφαλείας για τη χρήση της γεννήτριας.
Όποιος χειρίζεται τη γεννήτρια ή εργάζεται σε αυτή πρέπει να διαβάσει αυτό το κεφάλαιο και να τηρεί στην πράξη τους κανονισμούς που περιλαμβάνονται σε αυτό.
2.1 Προβλεπόμενη χρήση
Η γεννήτρια κατά το χρόνο της εισαγωγής της στην αγορά συμμορφωνόταν με το αποδεκτό επίπεδο τεχνολογικής εξέλιξης καθώς και με όλους τους ισχύοντες κανονισμούς ασφαλείας, υπό την προϋπόθεση χρήσης σύμφωνα με τα προβλεπόμενα.
Δεν ήταν εφικτή η αποφυγή προβλέψιμης κακής χρήσης ή των υπολειπόμενων κινδύνων μέσω σχεδιαστικών μέτρων χωρίς περιορισμό της προβλεπόμενης λειτουργικότητας.
Οι πληροφορίες σχετικά με κινδύνους δίνονται με χρήση ειδικών προειδοποιητικών σημάτων τα οποία τοποθετούνται απ' ευθείας πάνω στη γεννήτρια και/ή περιέχονται στην τεχνική τεκμηρίωση.
2.1.1 Προβλεπόμενη χρήση
Η γεννήτρια παράγει ηλεκτρισμό για υποκατάσταση του δικτύου ρεύματος, για την τροφοδοσία ενός φορητού συστήματος διανομής.
Η γεννήτρια επιτρέπεται να χρησιμοποιείται μόνο σε εξωτερικό χώρο και μέσα στα αναφερόμενα όρια τάσης, ισχύος και ονομαστικών σ.α.λ. (βλ. πινακίδα στοιχείων).
Η γεννήτρια δεν επιτρέπεται να συνδεθεί ούτε σε άλλα συστήματα κατανομής ενέργειας (π.χ. δημόσιο δίκτυο παροχής ρεύματος), ούτε σε άλλα συστήματα παραγωγής ενέργειας (π.χ. άλλες γεννήτριες).
Η γεννήτρια δεν επιτρέπεται να χρησιμοποιηθεί σε οποιοδήποτε εκρήξιμο περιβάλλον.
Η γεννήτρια δεν επιτρέπεται να χρησιμοποιηθεί σε οποιοδήποτε περιβάλλον ευνοεί την εκδήλωση πυρκαγιάς.
Η γεννήτρια πρέπει να χρησιμοποιείται σύμφωνα με τα προβλεπόμενα στην τεχνική τεκμηρίωση.
Οποιαδήποτε μη προβλεπόμενη χρήση ή δραστηριότητα επί της γεννήτριας που δεν περιγράφεται στις παρούσες οδηγίες χρήσης θεωρείται ως απαγορευμένη και ακατάλληλη χρήση η οποία κείται εκτός των νομικών ορίων της ευθύνης του κατασκευαστή.
2.1.2 Προβλέψιμη λανθασμένη χρήση ή ακατάλληλος χειρισμός
Τυχόν προβλέψιμη λανθασμένη χρήση ή ακατάλληλος χειρισμός της γεννήτριας καθιστά άκυρη τη Δήλωση συμμόρφωσης ΕС του κατασκευαστή και επομένως καταργεί αυτόματα την άδεια χρήσης.
Στην προβλέψιμη λανθασμένη χρήση ή στον ακατάλληλο χειρισμό περιλαμβάνονται:
• Λειτουργία σε οποιοδήποτε εκρήξιμο περιβάλλον
- Λειτουργία σε οποιοδήποτε περιβάλλον ευνοεί την εκδήλωση πυρκαγιάς
• Λειτουργία σε περιορισμένους χώρους
- Λειτουργία σε άμεση έκθεση σε βροχόπτωση ή χιονόπτωση
- Λειτουργία χωρίς τα απαραίτητα εφεδρικά μέτρα ασφαλείας
• Λειτουργία σε υπάρχοντα δίκτυα παροχής ρεύματος
• Ανεφοδιασμός όταν η συσκευή είναι θερμή
• Ανεφοδιασμός κατά τη λειτουργία
- Ψεκασμός με καθαριστικά μηχανήματα υψηλής πίεσης ή με πυροσβεστικό εξοπλισμό
• Λειτουργία ενώ έχουν αφαιρεθεί οι διατάξεις ασφαλείας
• Μη τήρηση των διαστημάτων συντήρησης
- Μη διενέργεια μετρήσεων και ελέγχων για πρώμο εντοπισμό βλάβης
• Μη αντικατάσταση φθειρόμενων εξαρτημάτων
- Λανθασμένη εκτέλεση εργασιών συντήρησης ή επισκευής
• Ατελής εκτέλεση εργασιών συντήρησης ή επισκευής
• Μη προβλεπόμενη χρήση
2.1.3 Υπολειπόμενοι κίνδυνοι
Τα σημεία που αναλύθηκαν και αξιολογήθηκαν πριν την έναρξη του σχεδιασμού και του προγραμματισμού παραγωγής της γεννήτριας ήταν οι υπολειπόμενοι κίνδυνοι χρησιμοποιώντας ένα εργαλείο ανάλυσης κινδύνων.
Οι υπολειπόμενοι κίνδυνοι που δεν μπορούν να αποφευχθούν με την εφαρμογή σχεδιαστικών μέτρων στη διάρκεια ολόκληρου του κύκλου ζωής της γεννήτριας μπορεί να είναι:
• Κίνδυ νος θανάτου
• Κίνδυνος τραυματισμού
• Κίνδυνος για το περιβάλλον
• Υλική ζημιά στη γεννήτρια
- Υλική ζημιά σε άλλα περιουσιακά στοιχεία
• Περιορισμένη απόδοση ή λειτουργικότητα
Μπορείτε να αποφύγετε τους υφιστάμενους υπολειπόμενους κινδύνους τηρώντας και ακολουθώντας τις εξής κατευθυντήριες γραμμές:
• Τις ειδικές επισημάνσεις ασφαλείας πάνω στη γεννήτρια
- Τις γενικές οδηγίες ασφαλείας που αναφέρονται στις παρούσες οδηγίες χρήσης
- Τις ειδικές προειδοποιήσεις που αναφέρονται στις παρούσες οδηγίες χρήσης
Κίνδυνος θανάτου
Κίνδυνος θανάτου ατόμων στη γεννήτρια μπορεί να προκληθεί από:
• Λανθασμένη χρήση
• Ακατάλληλο χειρισμό
• Έλλειψη προστατευτικού εξοπλισμού
• Βλάβη ή ζημιά σε ηλεκτρικά εξαρτήματα

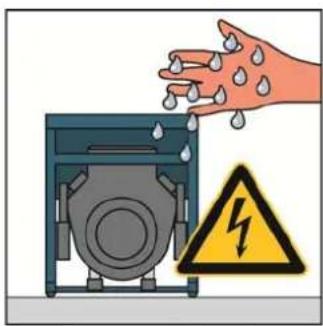

- Άγγιγμα της γεννήτριας με υγρά χέρια
- Ατμο ύς καυσίμου

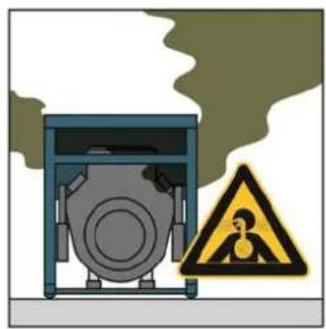

• Καυσαέρια κινητήρα
Κίνδυνος τραυματισμού
Κίνδυνος τραυματισμού σε άτομα στη γεννήτρια μπορεί να προκληθεί από:
• Ακατάλληλο χειρισμό
• Μεταφορά
- Εξαρτήματα σε υψηλή θερμοκρασία
• Αναπήδηση του σχοινιού εκκίνησης του κινητήρα
Κίνδυνος για το περιβάλλον
Κίνδυνοι για το περιβάλλον σε σχέση με τη γεννήτρια μπορούν να προκληθούν από:
• Ακατάλληλο χειρισμό
- Υγρά λειτουργίας (καύσιμο, λιπαντικά, λάδι κινητήρα κλπ.)
- Εκπομπές καυσαερίων
- Εκπομπές θορύβου
• Κίνδυνο πυρκαγιάς
Υλική ζημιά στη γεννήτρια
Υλική ζημιά στη γεννήτρια μπορεί να προκληθεί από:
• Ακατάλληλο χειρισμό
- Υπερφόρτωση
- Υπερθέρμανοη
• Πολύ χαμηλό/πολύ υψηλό επίπεδο λαδιού κινητήρα
- Μη συμμόρφωση με τις προδιαγραφές λειτουργίας και συντήρησης
• Ακατάλληλα υγρά λειτουργίας
Υλική ζημιά σε άλλα περιουσιακά στοιχεία
Υλική ζημιά σε άλλα περιουσιακά στοιχεία στην περιοχή λειτουργίας της γεννήτριας μπορεί να προκύψει από:
- Ακατάλληλο χειρισμό
- Υπόταση και/ή υπέρταση ρεύματος
Περιορισμένη απόδοση ή λειτουργικότητα
Η απόδοση ή ή λειτουργικότητα της γεννήτριας μπορεί να περιοριστεί από:
• Ακατάλληλο χειρισμό
• Λανθασ μένες εργασίες συντήρησης ή επισκευής
• Ακατάλληλα υγρά λειτουργίας
- Υψόμετρο εγκατάστασης μεγαλύτερο από 100 μέτρα
- Θερμοκρασία περιβάλλοντος υψηλότερη από 25°C
• Διαμόρφωση πολύ μεγάλου δικτύου διανομής
2.2 Τυπικά προσόντα και καθήκοντα
Όλες οι εργασίες που εκτελούνται στη γεννήτρια επιτρέπεται να εκτελεσθούν μόνο από άτομα με κατάλληλα τυπικά προσόντα για τις εργασίες αυτές.
Τα άτομα αυτά πρέπει,
- να είναι εξοικειωμένα με τους κανονισμούς πρόληψης ατυχημάτων και τις οδηγίες ασφαλείας της γεννήτριας και να είναι σε θέση να τις εφαρμόσουν.
- να έχουν διαβάσει το κεφάλαιο "Γενικοί κανονισμοί ασφαλείας".
- να έχουν κατανοήσει τα περιεχόμενα του κεφαλαίου "Γενικοί κανονισμοί ασφαλείας".
- να γν ωρίζουν πώς να χρησιμοποιούν στην πράξη και να εφαρμόζουν τα περιεχόμενα του κεφαλαίου "Γενικοί κανονισμοί ασφαλείας".
- να έχουν κατανοήσει την τεχνική τεκμηρίωση και να γνωρίζουν πώς να την εφαρμόσουν στην πράξη.
2.3 Εξοπλισμός ατομικής προστασίας
Αυτός ο εξοπλισμός ατομικής προστασίας πρέπει να χρησιμοποιείται κατά τη διάρκεια όλων των δραστηριοτήτων στη γεννήτρια που περιγράφονται στις παρούσες οδηγίες χρήσης:
• Προστασία ακοής
• Προστατευτικά γάντια
2.4 Ζώνες κινδύνου και περιοχές εργασίας
Οι ζώνες κινδύνου και οι περιοχές εργασίας στη γεννήτρια καθορίζονται από τις δραστηριότητες που πρέπει να εκτελεστούν εντός των μεμονωμένων κύκλων ζωής:
| Κύκλος ζωής | Δραστηριότητα | Ζώνη κινδύνου | Περιοχή εργασίας |
| Μεταφορά | Μέσα στο όχημα | Εντός ακτίνας 1,0 m | καμία |
| Από το προσωπικό λειτουργίας | Εντός ακτίνας 1,0 m | ||
| Λειτουργία Εγκατάσταση | |||
| Λειτουργία | Εντός ακτίνας 5,0 m | ||
| Ανεφοδιασμός | Εντός ακτίνας 2,0 m | ||
| Σέρβις και συντήρηση | Καθαρισμός | Εντός ακτίνας 1,0 m | |
| Τερματισμός λειτουργίας | |||
| Συντήρηση | |||
Πίνακας 2.1: Ζώνες κινδύνου και περιοχές εργασίας στη γεννήτρια

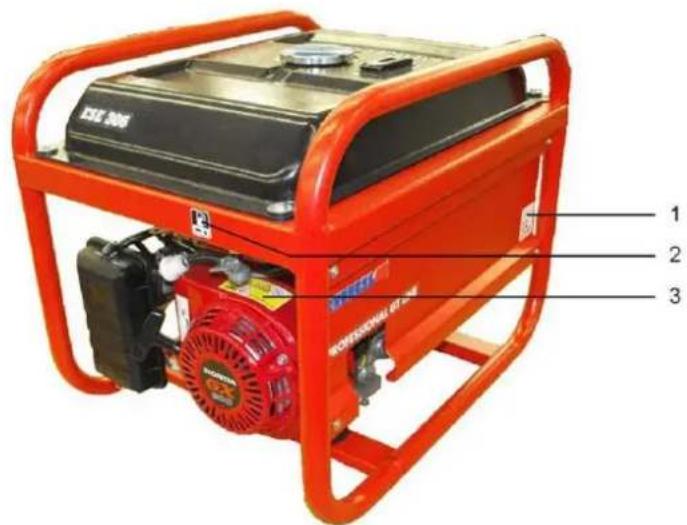

2.5 Ετικέτες πάνω στη γεννήτρια
Οι ετικέτες αυτές πρέπει να είναι προσαρτημένες στη γεννήτρια και να διατηρούνται σε καθαρή και ευανάγνωστη κατάσταση:


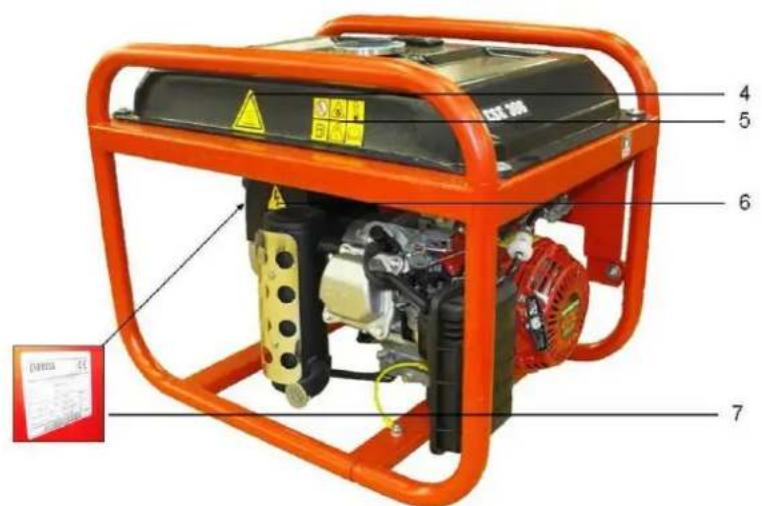

Εικ. 2.1: Ετικέτες πάνω στη γεννήτρια
1 Υπόδειξη για τη στάθμη ηχητικής ισχύος
5 Γενικές οδηγίες ασφαλείας
2 Υπόδειξη για τον ανεφοδιασμό
6 Υπόδειξη για επικίνδυνη ηλεκτρική τάση
3 Γενικές οδηγίες ασφαλείας (κινητήρας)
7 Πινακίδα στοιχείων γεννήτριας (στο πλάι της γεννήτριας)
4 Υπόδειξη για θερμή επιφάνεια
| Ετικέτα | Ονομασία | Αρ. | |
 | Γενικές προειδοποιήσεις | 1 | |
 | Υπόδειξη για τον ανεφοδιασμό | 2 | |
 | Γενικές προειδοποιήσεις σχετικά με τον κινητήρα | 3 | |
 | Υπόδειξη Θερμές επιφάνειες | 4 | |
 | Γενικές οδηγίες ασφαλείας | 5 | |
 | Υπόδειξη για επικίνδυνη ηλεκτρική τάση | 6 | |
 | Πινακίδα στοιχείων Βλ. σελίδα 38 για εξήγηση. | 7 | |
Πίνακας 2.2: Ετικέτες πάνω στη γεννήτρια
2.6 Γενικές οδηγίες ασφαλείας
Ο χειριστής πρέπει να γνωρίζει τα διάφορα μέρη της γεννήτριας και τη λειτουργία τους και να είναι σε θέση να τα χρησιμοποιεί.
Ο χειριστής είναι υπεύθυνος για τη λειτουργική ασφάλεια της γεννήτριας.
Ο χειριστής είναι υπεύθυνος για προστασία της γεννήτριας από μη εξουσιοδοτημένη χρήση.
Ο χειριστής απαιτείται να φορά τον εξοπλισμό ατομικής προστασίας του.
Οι επισημάνσεις πάνω στη γεννήτρια πρέπει πάντα να είναι πλήρεις και να διατηρούνται σε ευανάγνωστη κατάσταση.
Η γεννήτρια δεν επιτρέπεται να τροποποιηθεί κατασκευαστικά με κανένα τρόπο.
Οι ονομαστικές σ.α.λ. του κινητήρα έχουν ρυθμιστεί εργοστασιακά και δεν επιτρέπεται να τροποποιηθούν.
Η λειτουργική αξιοπιστία και η λειτουργικότητα πρέπει να ελέγχονται πριν και μετά από κάθε χρήση/λειτουργία.
Η γεννήτρια επιτρέπεται να λειτουργεί μόνο σε ανοικτό χώρο.
Μη χρησιμοποιείτε κανενός είδους γυμνή φλόγα, φως ή συσκευές που παράγουν σπινθήρες μέσα στη ζώνη κινδύνου της γεννήτριας.
Το κάπνισμα απαγορεύεται αυστηρά μέσα στη ζώνη κινδύνου της γεννήτριας.
Προστατεύετε τη γεννήτρια από υγρασία και από ατμοσφαιρικές κατακρημνίσεις (βροχή, χιόνι) κατά τη διάρκεια της λειτουργίας της.
Προστατεύετε τη γεννήτρια από ακαθαρσίες και ξένα υλικά κατά τη διάρκεια της λειτουργίας της.
Μεταφορά Η γεννήτρια επιτρέπεται να μεταφερθεί μόνον αφού έχει κρυώσει.
Η γεννήτρια επιτρέπεται να μεταφερθεί μέσα σε όχημα μόνον αν έχει εξασφαλιστεί επαρκώς από ανατροπή.
Η γεννήτρια επιτρέπεται να ανυψωθεί μόνο πάνω στο σκελετό στήριξης που παρέχεται για το σκοπό αυτό.
Εγκατάσταση Η γεννήτρια επιτρέπεται να εγκατασταθεί μόνο σε επαρκώς σταθερό έδαφος στήριξης.
Η γεννήτρια επιτρέπεται να εγκατασταθεί μόνο σε οριζόντιο έδαφος.
Η γεννήτρια δεν πρέπει να βρίσκεται πάνω σε υγρή επιφάνεια.
Παραγωγή ηλεκτρισμού Η ασφάλεια έναντι ηλεκτρισμού πρέπει να ελέγχεται πριν από κάθε εκκίνηση.
Μην καλύπτετε τον εξοπλισμό κατά τη χρήση.
Μην εμποδίζετε ή φράζετε την παροχή αέρα.
Μη χρησιμοποιείτε βοηθήματα εκκίνησης.
Δεν πρέπει να υπάρχουν συνδεδεμένες συσκευές κατά την εκκίνηση.
Για το δίκτυο διανομής του ρεύματος επιτρέπεται να χρησιμοποιούνται μόνο δοκιμασμένα και εγκεκριμένα καλώδια.
Η συνολική κατανάλωση ισχύος δεν πρέπει να υπερβαίνει τη μέγιστη ονομαστική ισχύ εξόδου της γεννήτριας.
Μη χρησιμοποιείτε τη γεννήτρια χωρίς σιγαστήρα.
Απαγορεύεται η λειτουργία της γεννήτριας χωρίς φίλτρα αέρα και με ανοιγμένο κάλυμμα φίλτρου αέρα.
Ανεφοδιασμός
Απαγορεύεται ο ανεφοδιασμός του ρεζερβουάρ καυσίμου της γεννήτριας κατά τη διάρκεια της λειτουργίας.
Απαγορεύεται ο ανεφοδιασμός του ρεζερβουάρ καυσίμου της γεννήτριας όσο αυτή είναι ακόμα θερμή.
Χρησιμοποιείτε βοηθήματα πλήρωσης για τον ανεφοδιασμό.
Καθαρισμός
Απαγορεύεται ο καθαρισμός της γεννήτριας κατά τη διάρκεια της λειτουργίας.
Απαγορεύεται ο καθαρισμός της γεννήτριας όσο αυτή είναι ακόμα θερμή.
Εργασίες συντήρησης και επισκευών
Απαγορεύεται το σέρβις της γεννήτριας κατά τη διάρκεια της λειτουργίας.
Απαγορεύεται το σέρβις της γεννήτριας όσο αυτή είναι ακόμα θερμή.
Ο χειριστής επιτρέπεται να πραγματοποιεί μόνο τις εργασίες συντήρησης και επισκευών που περιγράφονται στο παρόν εγχειρίδιο.
Όλες οι άλλες εργασίες συντήρησης ή επισκευών μπορούν να πραγματοποιούνται μόνο από ειδικά εκπαιδευμένους και εξουσιοδοτημένους ειδικούς τεχνικούς.
Πάντα αφαιρείτε το σύνδεσμο του μπουζί πριν από εργασίες συντήρησης και/ή επισκευών.
Πρέπει να τηρούνται τα διαστήματα συντήρησης που αναφέρονται στο εγχειρίδιο του κινητήρα και στις παρούσες οδηγίες χρήσης.
Θέση εκτός υπηρεσίας
Η γεννήτρια πρέπει να τίθεται εκτός υπηρεσίας αν δεν απαιτείται η χρήση της για περισσότερο από 30 ημέρες.
Φυλάσσετε τη γεννήτρια σε στεγνό, κλειδωμένο χώρο.
Εμποδίζετε τη συσσώρευση καταλοίπων τύπου ρητίνης στο σύστημα καυσίμου, με την προσθήκη ενός προσθέτου πετρελαίου.
Υπόδειξη για την προστασία
Τα υλικά συσκευασίας θα πρέπει να ανακυκλωθούν σύμφωνα με τους κανονισμούς προστασίας του περιβάλλοντος που ισχύουν στη θέση λειτουργίας.
Η θέση λειτουργίας πρέπει να προστατεύεται από ενδεχόμενη ρύπανση λόγω διαρροής υγρών λειτουργίας.
Τα χρησιμοποιημένα ή υπολειπόμενα υγρά λειτουργίας θα πρέπει να ανακυκλώνονται σύμφωνα με τους κανονισμούς προστασίας του περιβάλλοντος που ισχύουν στη θέση λειτουργίας.
Οι ηλεκτρικές και ηλεκτρονικές συσκευές, όπως και οι μπαταρίες και οι επαναφορτιζόμενες μπαταρίες δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.
Ο χρήστης είναι υποχρεωμένος από το νόμο να επιστρέφει τις ηλεκτρικές και ηλεκτρονικές συσκευές καθώς και τις μπαταρίες και τους συσσωρευτές στο τέλος της ωφέλιμης ζωής τους σε δημόσιες εγκαταστάσεις συλλογής που έχουν δημιουργηθεί για το σκοπό αυτό ή στα σημεία όπου τα προμηθεύτηκαν. Το σύμβολο πάνω στο προϊόν, τις οδηγίες χρήσης ή τη συσκευασία αναφέρεται σε αυτή την υποχρέωση.
Οι αφαιρούμενες μπαταρίες και συσσωρευτές πρέπει να αφαιρούνται από τις συσκευές και να απορρίπτονται χωριστά.
Με την ανακύκλωση, την ανάκτηση υλικών ή με άλλες μορφές επαναχρησιμοποίησης του παλιού εξοπλισμού συνεισφέρετε σημαντικά στην προστασία του περιβάλλοντός μας.
3 Περιγραφή
Στην ενότητα αυτή περιγράφονται τα εξαρτήματα και η λειτουργικότητα της γεννήτριας.


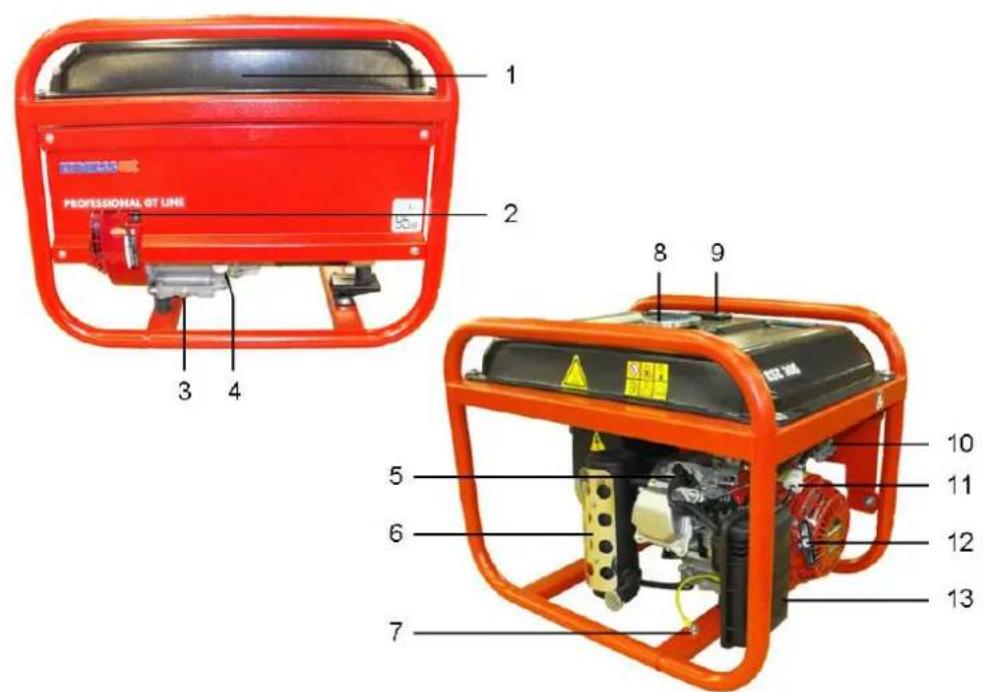

1 2 3 4 8 9 5 6 7 10 11 12 13 PROFESSIONAL OF LINEΕικ. 3.1: Μέρη της γεννήτριας
1 Ρεζερβουάρ καυσίμ ου
8 Τάπα ρεζερβουάρ
2 Διακόπτης κινητήρα
9 Ένδειξη στάθμης καυσίμου
3 Τάπα αποστράγγισης λαδιού
10 Βαλβίδα καυσίμου
4 Τάπα πλήρωσης λαδιού / ράβδος ένδειξης στάθμης λαδιού
11 Φίλτρο καυσίμου
5 Μπουζί
12 Σύστημα σχοινιού εκκίνησης (λαβή εκκίνησης)
6 Εξαγωγή καυσαερίων
13 Φίλτρο αέρα
7 Bída για εξίσωση δυναμικού (γείωση)
3.1 Λειτουργία και τρόποι λειτουργίας
εγκατεστημένο σε σταθερό πλαίσιο και στερεώνεται ελαστικά πάνω στα αντικραδασμικά στοιχεία ώστε να εξασφαλίζεται μόνο χαμηλό επίπεδο κραδασμών.
Η λήψη ρεύματος γίνεται, ανάλογα με το μοντέλο, μέσω πρίζας ασφαλείας 230 V / 50 Hz προστατευμένης από πιτσιλίσματα νερού ή μέσω πριζών 230V / 400V CEE.
Η ηλεκτρογεννήτρια έχει σχεδιαστεί για φορητή χρήση με μία η περισσότερες συσκευές κατανάλωσης ρεύματος (διαχωρισμός προστασίας σύμφωνα με VDE 100, Τμήμα 551).
4 Θέση σε υπηρεσία
Στην ενότητα αυτή περιγράφεται η λειτουργία της γεννήτριας.
4.1 Μεταφορά της γεννήτριας
Για να μεταφέρετε τη γεννήτρια, προχωρήστε ως περιγράφεται πιο κάτω.
Απαιτήσεις
Πρέπει να πληρούνται οι εξής απαιτήσεις:
• Η γεννήτρια πρέπει να είναι απενεργοποιημένη
• Η γεννήτρια πρέπει να έχει κρυώσει
- Η στρόφιγγα καυσίμου πρέπει να είναι στην θέση "Closed" (Κλειστή)
ΠΡΟΣΟΧΗ!

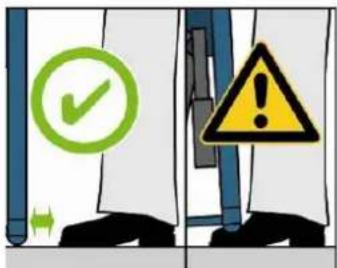

Αν γλιστρήσει ή πέσει, η συσκευή μπορεί να συνθλίψει χέρια και πόδια.
- Σημειώστε ότι το βάρος του μηχανήματος κυμαίνεται μεταξύ 41 και 86 κιλών (ανάλογα με το μοντέλο).
- Η συσκευή πρέπει να μεταφέρεται από 2 άτομα (ESE 206 / 306 HS-GT) ή 4 άτομα (ESE 406 / 606 (D) HS-GT (ES))
• Βαδίζετε αργά.
• Μην τοποθετείτε τα πόδια σας κάτω από τη συσκευή
Μεταφορά της γεννήτριας
- Πιάστε τη συσκευή από το πλαίσιο στήριξης.
- Ανυψώστε τη γεννήτρια.
- Μεταφέρετε τη γεννήτρια στη θέση λειτουργίας.
- Αποθέστε κάτω τη γεννήτρια.
- Αφήστε το πλαίσιο στήριξης.
'Εχει ολοκληρωθεί η μεταφορά της γεννήτριας στη θέση λειτουργίας της.
4.2 Εγκατάσταση της γεννήτριας
Για να εγκαταστήσετε τη γεννήτρια, προχωρήστε ως περιγράφεται πιο κάτω.
Απαιτήσεις
Πρέπει να πληρούνται οι εξής απαιτήσεις:
- Οριζόντιο και σταθερό έδαφος στήριξης σε εξωτερικό χώρο
• Δεν υπάρχουν εύφλεκτα υλικά στη θέση λειτουργίας
• Δεν υπάρχουν εκρηκτικά υλικά στη θέση λειτουργίας - Η συσκευή πρέπει να εγκαθίσταται ελεύθερη (δεν πρέπει να καλύπτεται)
ΠΡΟΣΟΧΗ!
Αν διαρρεύσει λάδι κινητήρα και βενζίνη, μπορεί να μολυνθούν το έδαφος και τα υπόγεια ύδατα.
- Εμποδίζετε τη διαρροή λαδιού κινητήρα και βενζίνης.
Εγκατάσταση της γεννήτριας
Η εγκατάσταση της γεννήτριας γίνεται ως εξής:
- Προετοιμάσ τε τη θέση λειτουργίας.
- Μεταφέρετε τη γεννήτρια στη θέση λειτουργίας.
- Αν χρειάζεται, προστατέψτε τη γεννήτρια από ανατροπή/ολίσθηση.
√ Η συσκευή είναι στη θέση της.
4.3 Ανεφοδιασμός της γεννήτριας
Για να ανεφοδιάσετε τη γεννήτρια, προχωρήστε όπως περιγράφεται πιο κάτω.
Απαιτήσεις
Πρέπει να πληρούνται οι εξής απαιτήσεις:
• Η συσκευή πρέπει να είναι απενεργοποιημένη.
• Η συσκευή πρέπει να έχει κρυώσει.
• Πρέπει να υπάρχει επαρκής αερισμός.
ΠΡΟΣΟΧΗ!

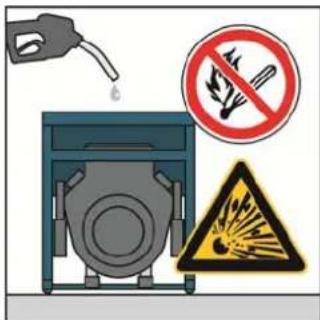

Τυχόν βενζίνη που διαρρέει μπορεί να αναφλεγεί ή να εκραγεί.
• Εμποδίζετε τη διαρροή βενζίνης.
• Η γ εννήτρια είναι απενεργοποιημένη.
• Η γ εννήτρια έχει κρυώσει.
- Αποφεύγετε γυμ νές φλόγες και σπινθήρες.
ΠΡΟΣΟΧΗ!
Αν διαρρεύσει βενζίνη, μπορεί να μολυνθούν το έδαφος και τα υπόγεια ύδατα.
• Μη γεμίζετε πλήρως το ρεζερβουάρ.
• Χρησιμοποι είτε βοήθημα πλήρωσης.
ΠΡΟΣΟΧΗ!
Η χρήση λανθασμένου καυσίμου καταστρέφει τον κινητήρα.
- Χρησιμοποιείτε μόνο αμόλυβδη κανονική βενζίνη 91 οκτανίων.
ΠΡΟΣΟΧΗ!
Είναι εφικτή η λειτουργία ε καύσι ο Ε10.
• Χρησιμοποιείτε μόνο Ε10 με 95 oktávia.
- Δεν θα πρέπει να χρησιμοποιείται καύσιμο που έχει αποθηκευτεί για διάστημα μεγαλύτερο των 4 εβδομάδων.
- Αδειάστε το ρεζερβουάρ καυσίμου και το καρμπιρατέρ αν η συσκευή πρόκειται να μη χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.
- Σκουπίζετε προσεκτικά πιτσιλίσματα καυσίμου από τη συσκευή.
Ανεφοδιασμός της συσκευής
Ανεφοδιάστε τη γεννήτρια ως εξής:
- Γυρίστε τη στρόφιγγα καυσίμου στη θέση "OFF" (Κλειστή).
- Ξεβιδώστε την τάπα του ρεζερβουάρ.
- Εισάγετε το βοήθημα πλήρωσης μέσα στο ρεζερβουάρ.
- Προσθέστε βενζίνη.
- Αφαιρέστε το βοήθημα πλήρωσης.
- Βιδώστε την τάπα του ρεζερβουάρ.
√ Η συσκευή έχει ανεφοδιαστεί.
4.4 Γεμίστε τη γεννήτρια με λάδι κινητήρα
ΠΡΟΣΟΧΗ!
Η γεννήτρια πάντα παραδίδεται χωρίς να περιέχει λάδι κινητήρα.
- Δεν είναι εφικτή η εκκίνηση της γεννήτριας αν η στάθμη του λαδιού είναι πολύ χαμηλή, γιατί οι κινητήρες διαθέτουν σύστημα επιτήρησης της στάθμης του λαδιού.
Απαιτήσεις
Πρέπει να πληρούνται οι εξής απαιτήσεις:
• Η συσκευή πρέπει να είναι απενεργοποιημένη.
• Η συσκευή πρέπει να έχει κρυώσει.
ΠΡΟΣΟΧΗ!
Αν διαρρεύσει λάδι κινητήρα, μπορεί να μολυνθούν το έδαφος και τα υπόγεια ύδατα.
- Μη γεμίζετε το στροφαλοθάλαμο ως τη μέγιστη στάθμη (ελέγξτε τη στάθμη πλήρωσης με τη ράβδο ένδειξης στάθμης λαδιού).
• Χρησιμοποι είτε βοήθημα πλήρωσης.
ΠΡΟΣΟΧΗ!
Η χρήση λανθασμένου λαδιού κινητήρα θα καταστρέψει τον κινητήρα. Ελέγξτε τη μέση θερμοκρασία περιβάλλοντος και γεμίστε με τον τύπο λαδιού που ορίζεται παρακάτω:
• .... < 0° => SAE 10 ή 10W30, 10W40
- 0^ - 25^ SAE 20 n10W30, 10W40
- 25^ - 35^ = > SAE 30 n 10W30, 10W40
- 35^ > => SAE 40 n 10W30, 10W40
- Σε καμ ία περίπτωση μην προσθέσετε στο λάδι πρόσθετο του εμπορίου.
Γεμίστε τη συσκευή με λάδι κινητήρα
Γεμίστε τη γεννήτρια με λάδι κινητήρα ως εξής:
- Αφαιρέστε τη ράβδο ένδειξης στάθμης λαδιού.
- Εισάγετε το βοήθημα πλήρωσης μέσα στο άνοιγμα πλήρωσης. (για παράδειγμα ένα χωνί - δεν περιλαμβάνεται στο αντικείμενο παράδοσης)
- Προσθέστε λάδι κινητήρα ως την άκρη του αυχένα πλήρωσης λαδιού. (βλ. σελίδα 38 "Τεχνικές προδιαγραφές") σχετικά με την ποσότητα λαδιού που πρέπει να χρησιμοποιηθεί).
- Αφαιρέστε το βοήθημα πλήρωσης.
- Βιδώστε στη θέση της τη ράβδο ένδειξης στάθμης λαδιού.
- Επαναλάβετε τη διαδικασία πλήρωσης αν η στάθμη του λαδιού είναι πολύ χαμηλή.
- Βιδώστε πάλι στη θέση της τη ράβδο ένδειξης στάθμης λαδιού
√ Η συσκευή έχει τώρα γεμίσει με λάδι κινητήρα.
4.5 Εκκίνηση της γεννήτριας
Για να θέσετε σε λειτουργία τη γεννήτρια, προχωρήστε όπως περιγράφεται πιο κάτω.
Απαιτήσεις
Πρέπει να πληρούνται οι εξής απαιτήσεις:
- η γεννήτρια έχει ελεγχθεί και δοκιμαστεί για ηλεκτρική ασφάλεια
• το ρεζερβουάρ καυσίμου είναι γεμάτο
• η στάθμη λαδιού είναι επαρκής
• ο αερισμός/η παροχή αέρα είναι επαρκής - οι συσκευές κατανάλωσης είναι απενεργοποιημένες ή αποσυνδεδεμένες
ΠΡΟΣΟΧΗ!
Τα υγρά λειτουργίας μπορούν να αναφλεγούν ή να εκραγούν.
- Εμποδίζετε τη διαρροή λαδιού κινητήρα και βενζίνης.
- Μη χρησι μοποιείτε βοηθήματα εκκίνησης.
• Αποφεύγετε γυμ νές φλόγες και σπινθήρες.
Ενεργοποίηση της παροχής καυσίμου
Η παροχή καυσίμου επιτυγχάνεται μέσω ρεζερβουάρ που περιλαμβάνεται μαζί με τη γεννήτρια.


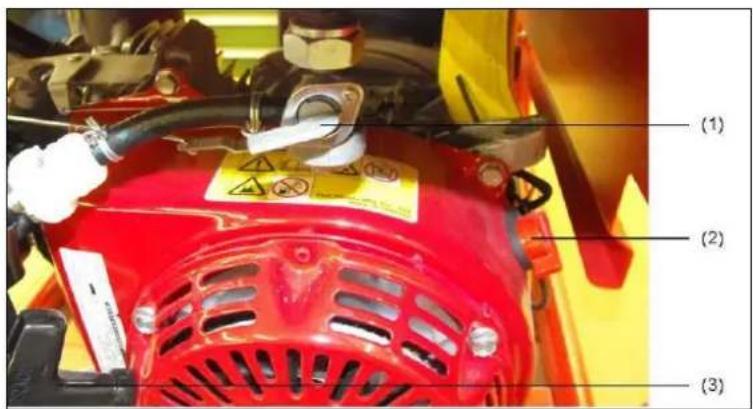

(1) (2) (3)Εικ. 4.1: Άνοιγμα / κλείσιμο της στρόφιγγας καυσίμου
| Θέση του διακόπτη | Λειτουργία Θέση | |
| OFF κλειστός οριζόντια | ||
| ON ανοικτός κάθετα | ||
Πίνακας 4.1: Θέσεις διακόπτη στρόφιγγας καυσίμου.
Ενεργοποιήστε τη σύνδεση προς το σύστημα παροχής καυσίμου ως εξής:
- Θέστε τη στρόφιγγα καυσίμου στη θέση "ON" (Ανοικτή).
✓ Έχει ενεργοποιηθεί η τροφοδοσία καυσίμου.
ΠΡΟΣΟΧΗ!
Τα καυσαέρια μπορούν να προκαλέσουν θανάσιμη ασφυξία.
• Φροντίστε για επαρκή αερισμό.
- Χρησιμοποι είτε τη γεννήτρια μόνο σε εξωτερικό χώρο.
ΠΡΟΣΟΧΗ!
Τα θερμά μέρη μπορούν να προκαλέσουν ανάφλεξη εύφλεκτων και εκρηκτικών υλικών.
• Αποφεύγετε τα εύφλεκτα υλικά στη θέση λειτουργίας.
- Αποφεύγετε τα εκρηκτικά υλικά στη θέση λειτουργίας.
ΠΡΟΣΟΧΗ!
Η θερμότητα ή υγρασία καταστρέφει τη συσκευή.
• Αποφεύγετε την υπερθέρμανση (επαρκής αερισμός).
• Αποφεύγετε την υγρασία.
Θέστε σε λειτουργία τη γεννήτρια ως εξής:
- Θέστε το τσοκ στη θέση Start (Εκκίνηση) - βλ. την επιγραφή στο φίλτρο αέρα (μόνο για κρύο κινητήρα).
- Θέστε το διακόπτη κινητήρα στη θέση "ΟΝ" (Ανοικτή).
- Τραβήξτε αργά τη λαβή σχοινιού ως το σημείο έναρξης συμπίεσης και κατόπιν τραβήξτε γρήγορα και σταθερά.
√ Ο κινητήρας τίθεται σε λειτουργία.
Στηρίξτε το ένα χέρι σας στη λαβή της συσκευής για να διευκολύνετε το τράβηγμα.
- Θέστε το τσοκ στη βασική του θέση.
√ Ο κινητήρας έχει τεθεί σε λειτουργία.
ΗΛΕΚΤΡΙΚΗ ΕΚΚΙΝΗΣΗ
- Θέστε το τσοκ στη θέση Start (Εκκίνηση) - βλ. την επιγραφή στο φίλτρο αέρα (μόνο για κρύο κινητήρα).
- Γυρίστε τον κλειδοδιακόπτη πλήρως δεξιά στη θέση START (Εκκίνηση) έως ότου ο κινητήρας τεθεί σε λειτουργία και κατόπιν αφήστε τον.
√ Ο κινητήρας τίθεται σε λειτουργία. - Θέστε το τσοκ στη βασική του θέση.
√ Ο κινητήρας έχει τεθεί σε λειτουργία.
ΣΗΜΕΙΩΣΗ
Ενεργοποιείτε τη μίζα μόνο για σύντομο διάστημα (το πολύ 5 - 10 δευτερόλεπτα). Ποτέ μη θέσετε σε λειτουργία ή επιτρέψετε τη λειτουργία του κινητήρα με τη μπαταρία αποσυνδεδεμένη.
ΣΗΜΕΙΩΣΗ
Οι ηλεκτρικές συσκευές κατανάλωσης μπορούν να συνδεθούν ή να ενεργοποιηθούν μετά από φάση ζεστάματος διάρκειας περίπου ενός λεπτού.
4.6 Σύνδεση συσκευών
Για να συνδέσετε συσκευές στη γεννήτρια, προχωρήστε όπως περιγράφεται πιο κάτω.
Απαιτήσεις
Πρέπει να πληρούνται οι εξής απαιτήσεις:
• η γεννήτρια έχει τεθεί σε λειτουργία
• έχει ολοκληρωθεί η φάση ζεστάματος
• η συσκευή είναι απενεργοποιημένη
ΠΡΟΣΟΧΗ!
Η ηλεκτροπληξία μπορεί να προκαλέσει σωματική βλάβη ή θάνατο.
- Η γεννήτρια δεν επιτρέπεται να συνδεθεί ούτε σε άλλα συστήματα κατανομής ενέργειας (π.χ. δημόσιο δίκτυο παροχής ρεύματος), ούτε σε άλλα συστήματα παραγωγής ενέργειας (π.χ. άλλες γεννήτριες).
Σύνδεση συσκευών

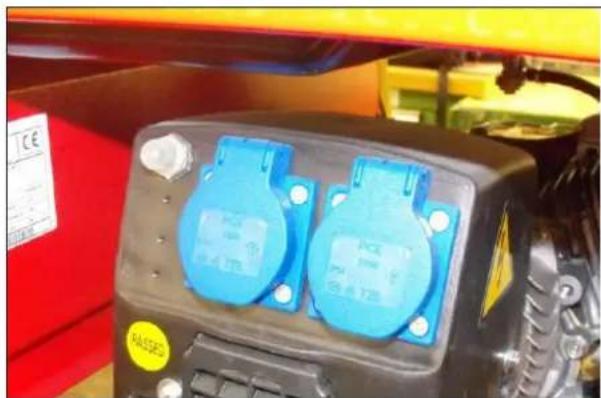

Μπορείτε να συνδέσετε τη συσκευή με φις εναλλασσόμενου ρεύματος 230 V με προστατευτική επαφή (ή τριφασικού εναλλασσόμενου ρεύματος 400 V, μόνο για ESE 506 / 606 DHS-GT).
Εικ. 4.2: Σύνδεση συσκευών
4.7 Απενεργοποίηση της γεννήτριας
Για να τερματίσετε τη λειτουργία της γεννήτριας, προχωρήστε ως περιγράφεται πιο κάτω.
ΠΡΟΣΟΧΗ!
Τα θερμά μέρη μπορούν να προκαλέσουν ανάφλεξη εύφλεκτων και εκρηκτικών υλικών.
- Αποφεύγετε τα εύφλεκτα υλικά στη θέση λειτουργίας.
• Αποφεύγετε τα εκρηκτικά υλικά στη θέση λειτουργίας. - Αφήστε την ηλεκτρογεννήτρια να κρυώσει.
Η απενεργοποίηση της γεννήτριας γίνεται ως εξής:
- Απενεργοποιήστε ή αποσυνδέστε τις συσκευές κατανάλωσης ρεύματος.
- Αφήστε τον κινητήρα να λειτουργήσει ακόμα δύο λεπτά.


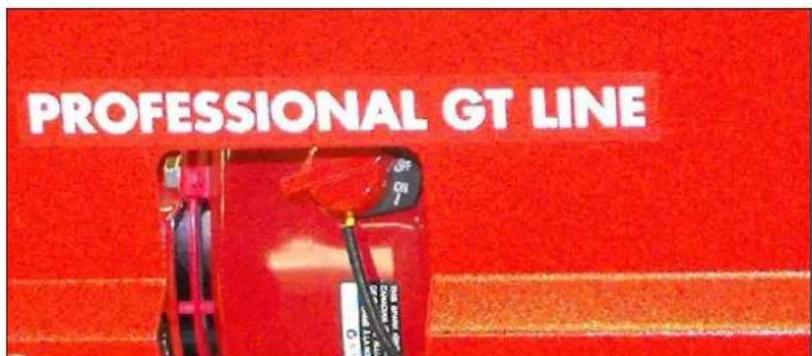

PROFESSIONAL GT LINEΕικ. 4.3: Απενεργοποίηση του κινητήρα.
- Θέστε το διακόπτη κινητήρα στη θέση "OFF" (Κλειστή).
√ Ο κινητήρας σβήνει. - Θέστε τη στρόφιγγα καυσίμου στη θέση “OFF” (Κλειστή).
- Αφήστε τη γεννήτρια να κρυώσει.
√ Η γεννήτρια έχει απενεργοποιηθεί.
4.8 Θέση της γεννήτριας εκτός υπηρεσίας
Χρησιμοποιείται μόνο σπάνια
Αν η γεννήτρια χρησιμοποιείται μόνο σπάνια, τότε ίσως είναι δύσκολο να τεθεί σε λειτουργία.
Επομένως η γεννήτρια πρέπει να λειτουργεί για περίπου 30 λεπτά την εβδομάδα για να αποφεύγονται αυτά τα προβλήματα.
Αποθήκευση
Αν δεν χρειάζεστε τη γεννήτρια για μεγάλη χρονική περίοδο, τότε θα πρέπει να τεθεί εκτός υπηρεσίας και να αποθηκευτεί.
ΠΡΟΣΟΧΗ!
Αν διαρρεύσει λάδι κινητήρα και καύσιμο, μπορεί να μολυνθούν το έδαφος και τα υπόγεια ύδατα.
Για να θέσετε εκτός υπηρεσίας τη γεννήτρια, προχωρήστε όπως περιγράφεται πιο κάτω.
Απαιτήσεις
Πρέπει να πληρούνται οι εξής απαιτήσεις:
- Οι συσκευές είναι απενεργοποιημένες
ή αποσυνδεδεμένες
• Η συσκευή πρέπει να είναι απενεργοποιημένη.
• Η συσκευή είναι ακόμα κάπως ζεστή
Αποστράγγιση του λαδιού κινητήρα
Αποστραγγίστε το λάδι κινητήρα της γεννήτριας ως εξής:

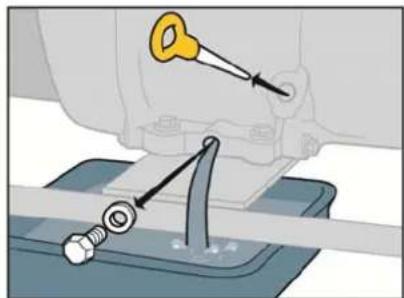

Εικ. 4.4: Αφαίρεση της τάπας αποστράγγισης λαδιού
- Τοποθετήστε μια λεκάνη συλλογής λαδιού κάτω από την τάπα αποστράγγισης λαδιού.
ΥΠΟΔΕΙΞΗ
Η χωρητικότητα της λεκάνης συλλογής λαδιού διαφέρει ανάλογα με το μοντέλο (0,6 έως 1,1 λίτρο). Ακριβείς λεπτομέρειες μπορείτε να βρείτε στη σελίδα 38 στον πίνακα "Ποσότητες λαδιού κινητήρα".
Προστασία του περιβάλλοντος
- Λασκάρετε την τάπα αποστράγγισης λαδιού χρησιμοποιώντας ένα γερμανικό κλειδί και αφαιρέστε την.
- Αποστραγγίστε το λάδι κινητήρα.
Τα χρησιμοποιημένα ή υπολειπόμενα υγρά λειτουργίας θα πρέπει να ανακυκλώνονται σύμφωνα με τους κανονισμούς προστασίας του περιβάλλοντος που ισχύουν στη θέση λειτουργίας.
- Βιδώστε πά λι την τάπα αποστράγγισης λαδιού και σφίξτε τη με το γερμανικό κλειδί.
√ Το λάδι κινητήρα έχει αποστραγγιστεί.
Εκκένωση του ρεζερβουάρ βενζίνης
Αδειάστε το ρεζερβουάρ βενζίνης της γεννήτριας ως εξής:

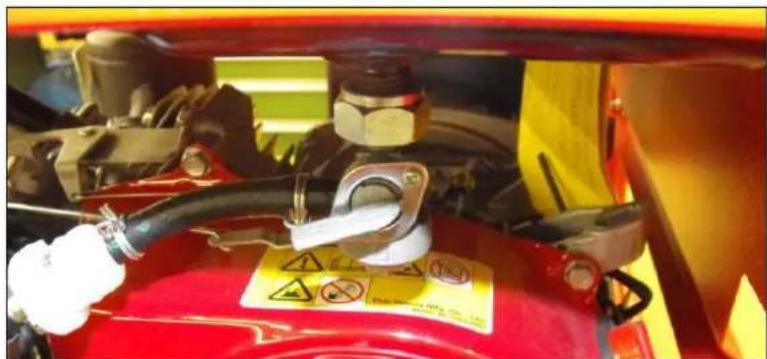

Εικ. 4.5: Κλείσιμο της βαλβίδας καυσίμου
ΠΡΟΣΟΧΗ!
Τυχόν βενζίνη που διαρρέει μπορεί να αναφλεγεί ή να εκραγεί.
• Μην επιτρέψετε τη διαρροή καυσίμου.
• Η γ εννήτρια είναι απενεργοποιημένη.
• Η γ εννήτρια έχει κρυώσει.
• Αποφεύγετε γυμ νές φλόγες και σπινθήρες.
ΣΗΜΕΙΩΣΗ
- Τοποθετήστε το δοχείο συλλογής δίπλα στη γεννήτρια. Η απαιτούμενη χωρητικότητα του δοχείου συλλογής ποικίλλει. Ακριβείς λεπτομέρειες μπορείτε να βρείτε στη σελίδα 38 στον πίνακα "Περιεχόμενα του ρεζερβουάρ".
- Γυρίστε τη στρόφιγγα καυσίμου στη θέση "OFF" (Κλειστή).
- Αποσυνδέστε προσεκτικά τον εύκαμπτο σωλήνα καυσίμου από το καρμπιρατέρ και τοποθετήστε τον μέσα στο δοχείο συλλογής.
Προστασία του περιβάλλοντος
- Γυρίστε τη στρόφιγγα καυσίμου στη θέση "ON" (Ανοικτή).
√ Το καύσιμο έχει αποστραγγιστεί.
Τα χρησιμοποιημένα ή υπολειπόμενα υγρά λειτουργίας θα πρέπει να ανακυκλώνονται σύμφωνα με τους κανονισμούς προστασίας του περιβάλλοντος που ισχύουν στη θέση λειτουργίας.
-
Γυρίστε τη στρόφιγγα καυσίμου στη θέση "OFF" (Κλειστή).
-
Συνδέστε προσεκτικά τον εύκαμπτο σωλήνα καυσίμου πάλι στο καρμπιρατέρ.
√ Η βενζίνη έχει αποστραγγιστεί.
Καθαρισμός του χώρου κινητήρα Απαιτήσεις
Καθαρίστε το χώρο κινητήρα της γεννήτριας ως εξής:
Πρέπει να πληρούνται οι εξής απαιτήσεις:
• απενεργοποιημένη συσκευή
• δεν υπάρχει πλέον καύσιμο στο ρεζερβουάρ
• στρόφιγγα καυσίμου στο "OFF" (Κλειστή)

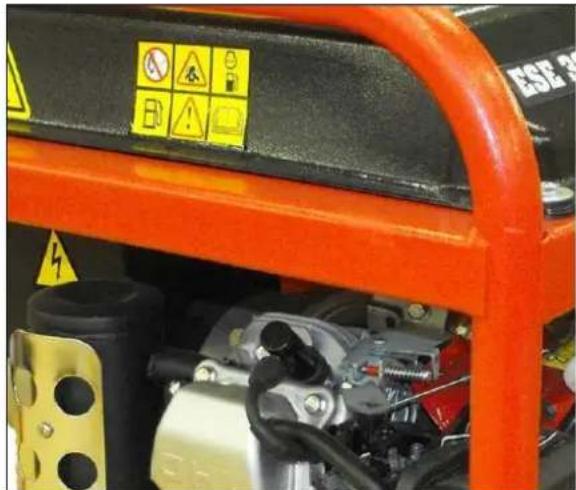

Εικ. 4.6: Αποσύνδεση του συνδέσμου μπουζί
- Αποσυ νδέστε το σύνδεσμο του μπουζί
- Ξεβιδώστε το μπουζί χρησιμοποιώντας το μπουζόκλειδο.
- Προσθέστε 1 ml λαδιού στην οπή τοποθέτησης του μπουζί.
- Βιδώστε πάλι το μπουζί και σφίξτε το.
- Τραβήξτε αργά το σχοινί εκκίνησης του κινητήρα μερικές φορές ώστε το λάδι να κατανεμηθεί στο χώρο κινητήρα.
- Τοποθετήστε πάλι το σύνδεσμο του μπουζί στη θέση του
√ Τώρα έχει ολοκληρωθεί η συντήρηση του χώρου κινητήρα.
Καθαρισμός του φίλτρου Καθαρίστε το φίλτρο αέρα της γεννήτριας ως εξής: αέρα

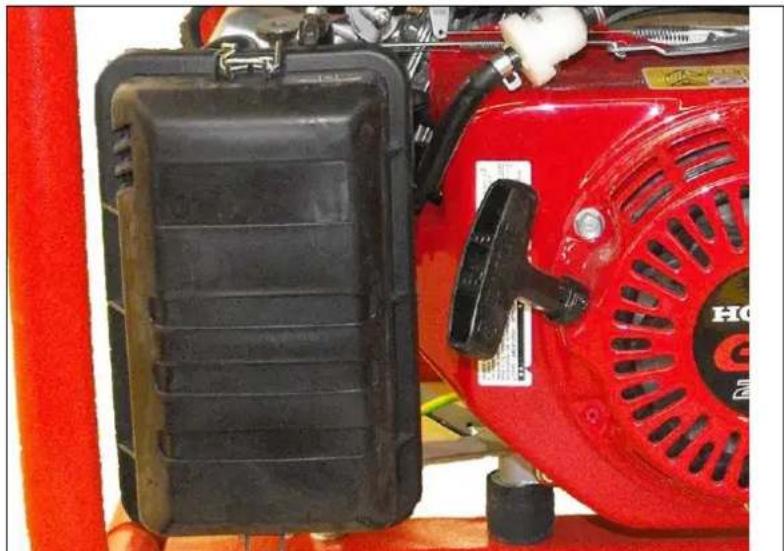

Εικ. 4.7: Αφαίρεση του φίλτρου αέρα
- Αφαιρέστε το κάλυμμα φίλτρου αέρα από το περίβλημα φίλτρου αέρα.
- Καθαρίστε το στοιχείο φίλτρου αέρα μέσα σε κατάλληλο δοχείο χρησιμοποιώντας ένα απορρυπαντικό ή μη εύφλεκτο πετρελαϊκό καθαριστικό.
- Προσθέστε λάδι στο φίλτρο και αφαιρέστε το πλεονάζον λάδι.
- Εισάγετε το φίλτρο αέρα.
- Συνδέστε πάλι το κάλυμμα φίλτρου αέρα στο περίβλημα φίλτρου αέρα.
√ Το φίλτρο αέρα έχει καθαριστεί και τοποθετηθεί στη θέση του.
Προστασία του περιβάλλοντος
Τα χρησιμοποιημένα ή υπολειπόμενα υγρά λειτουργίας και καθαριστικά θα πρέπει να ανακυκλώνονται σύμφωνα με τους κανονισμούς που ισχύουν στη θέση χρήσης σχετικά με την προστασία του περιβάλλοντος.
5 Συντήρηση της γεννήτριας
Μόνο προσωπικό του κατασκευαστή μπορεί να εκτελέσεις εργασίες συντήρησης ή επισκευών που δεν περιγράφονται στην παρούσα ενότητα.
5.1 Πρόγραμμα συντήρησης
Οι εργασίες συντήρησης θα πρέπει να διενεργούνται σύμφωνα με τα χρονικά διαστήματα που αναφέρονται στις οδηγίες χρήσης του κινητήρα Honda. Οι βιδωτές συνδέσεις θα πρέπει επίσης να ελέγχονται πριν από κάθε χρήση και η συσκευή να καθαρίζεται αν χρειάζεται.
Εργασίες συντήρησης επιτρέπεται να εκτελούνται μόνο από κατάλληλα άτομα.
Εκτελέστε όλες τις εργασίες συντήρησης που αναφέρονται στο πρόγραμμα συντήρησης σύμφωνα με τις λεπτομέρειες που δίνονται στο εγχειρίδιο χρήσης και συντήρησης του κινητήρα.
Συνιστούμε αυτές οι εργασίες να εκτελούνται από εξουσιοδοτημένο συνεργείο σέρβις της ENDRESS.
^1 μόνο χάρτινο στοιχείο
^2 αναθέστε την εκτέλεση σε εξουσιοδοτημένο αντιπρόσωπο ENDRESS
| Εργασία συντήρησης | Μεσοδιάστημα σε μήνες ή σε ώρες λειτουργίας | ||||
| για κάθε χρήση | τον πρώτο μήνα ή 20 ώρες | κάθε 3 μήνες ή 50 ώρες | κάθε 6 μήνες ή 100 ώρες | κάθε χρόνο ή κάθε 300 ώρες | |
| Ελέγξτε τη στάθμη του λαδιού | X | ||||
| Αλλάξτε το λάδι | X | ||||
| Ελέγξτε το φίλτρο αέρα | X | ||||
| Καθαρίστε το φίλτρο αέρα | X | ||||
| Αντικαταστήστε το φίλτρο αέρα | (X) ^1 | ||||
| Ελέγξτε / ρυθμίστε τα μπουζί | X | ||||
| Αντικαταστήστε τα μπουζί | X | ||||
| Καθαρίστε το ποτήρι αποθέσεων | X | ||||
| Καθαρίστε το θάλαμο καύσης | κάθε 500 ώρες ^(2) | ||||
| Ελέγξτε / ρυθμίστε τα μπουζί | X ^(2) | ||||
| Ελέγξτε / ρυθμίστε το διάκενο βαλβίδων | X ^(2) | ||||
| Αντικαταστήστε το ρεζερβουάρ και το φίλτρο καυσίμου | X | ||||
| Καθαρίστε την περιοχή γύρω από σιγαστήρες, μοχλικά συστήματα και ελατήρια | |||||
| Ελέγξτε τη σύσφιξη κοχλιών, παξιμαδιών και μπουλονιών | X | ||||
| Ηλεκτρική ασφάλεια | X | ||||
| Ελέγξτε την κατάσταση και τη στεγανότητα των εύκαμπτων σωλήνων καυσίμου και των συνδέσεων. | Ανά 2 έτη ^(2) (αντικαταστήστε αν χρειάζεται) | ||||
5.2 Έλεγχος της ηλεκτρικής ασφάλειας
Μόνο κατάλληλα εξουσιοδοτημένο προσωπικό επιτρέπεται να ελέγξει την ηλεκτρική ασφάλεια.
Η ηλεκτρική ασφάλεια πρέπει να ελέγχεται κάθε φορά πριν τη χρήση της γεννήτριας, σύμφωνα με τους ισχύοντες κανονισμούς VDE, τα πρότυπα EN και DIN και ειδικά την τρέχουσα έκδοση των κανονισμών πρόληψης ατυχημάτων BGV A3.
6 Αντιμετώπιση προβλημάτων
Η ενότητα αυτή περιλαμβάνει βλάβες και προβλήματα που μπορούν να αποκατασταθούν από κατάλληλα άτομα κατά τη λειτουργία.
Κάθε πρόβλημα που προκύπτει περιγράφεται μαζί με την πιθανή αιτία του και τα αντίστοιχα διορθωτικά μέτρα.
Το εξουσιοδοτημένο προσωπικό πρέπει να τερματίσει άμεσα τη λειτουργία της γεννήτριας και να πληροφορήσει το υπεύθυνο και εξουσιοδοτημένο προσωπικό σέρβις αν ένα πρόβλημα δεν μπορεί να λυθεί με τη βοήθεια του πίνακα που ακολουθεί.
*Συνιστάται αυτοί οι έλεγχοι ή επισκευές να πραγματοποιούνται από συνεργείο σέρβις
Πίνακας 6.1: Προβλήματα κατά τη λειτουργία της γεννήτριας
*Συνιστάται αυτοί οι έλεγχοι ή επισκευές να πραγματοποιούνται από συνεργείο σέρβις
| Βλάβη | Πιθανό αίτιο | Διόρθωση |
| Δεν διατίθεται ρεύμα από τις πρίζες | Οι στροφές του μηχανήματος είναι πολύ χαμηλές | *Ρυθμίστε τον αριθμό στροφών του μηχανήματος |
| Ανοικτό κύκλωμα ή βραχυκύκλωμα σε καλωδίωση | Ελέγξτε τις συσκευές κατανάλωσης | |
| Περιέλιξη ρότορα ή στάτη - ανοικτό κύκλωμα/βραχυκύκλωμα | *Ελέγξτε την αντίσταση της περιέλιξης, αντικαταστήστε την περιέλιξη αν χρειαστεί | |
| Χαμηλή τάση εξόδου για μηδενικό φορτίο | Οι στροφές του μηχανήματος είναι πολύ χαμηλές. | *Ρυθμίστε τον αριθμό στροφών του μηχανήματος |
| Περιέλιξη ρότορα ή στάτη - ανοικτό κύκλωμα/βραχυκύκλωμα | *Ελέγξτε την αντίσταση της περιέλιξης, αντικατα στήστε την περιέλιξη αν χρειαστεί | |
| Υψηλή τάση εξόδου για μηδενικό φορτίο | Οι στροφές του μηχανήματος είναι πολύ υψηλές | *Ρυθμίστε τον αριθμό στροφών του μηχανήματος |
| Χαμηλή τάση εξόδου υπό φορτίο | Οι στροφές του μηχανήματος για πλήρες φορτίο είναι πολύ χαμηλές | *Ρυθμίστε τον αριθμό στροφών του μηχανήματος |
| Υπάρχει πολύ φορτίο | Μείωση του υπάρχοντος φορτίου | |
| Ασταθής τάση εξόδου | Υπάρχει αστάθεια του φορτίου | Αφαιρέστε όλο το φορτίο και κατόπιν εφαρμόστε το μεμονωμένα, για να δείτε πια συσκευή δημιουργεί την αστάθεια. |
| Θορυβώδης λειτουργία | Χαλαρές βίδες γεννήτριας ή μηχανήματος | Σφίξτε όλες τις συνδέσεις συναρμολόγησης |
| Βραχυκύκλωμα στο πεδίο/φορτίο της γεννήτριας | *Ελέγξτε την αντίσταση της περιέλιξης. Αντικαταστήστε την περιέλιξη πεδίου και ελέγξτε τις συνδεόμενες συσκευές για βραχυκύκλωμα, αν χρειάζεται. Αντικαταστήστε τη συνδεόμενη συσκευή που παρουσιάζει βλάβη. | |
| Βλάβη ρουλεμάν | *Αντικαταστήστε το ρουλεμάν. | |
| Το μηχάνημα δεν τίθεται σε λειτουργία | Δεν υπάρχει καύσιμο | Ελέγξτε το καύσιμο |
| Στρόφιγγα καυσίμου στη θέση “OFF” (Κλειστή) | Τοποθετήστε τη στρόφιγγα καυσίμου στην ανοικτή θέση “ON” (Ανοικτή) | |
| Διακόπτης ρόκερ στη θέση “OFF” (Κλειστή) | Θέστε το διακόπτη ρόκερ στη θέση “ON” (Ανοικτή) | |
| Σύνδεσμος μπουζί λερωμένος ή χαλαρός | Ελέγξτε το σύνδεσμο του μπουζί. Ρυθμίστε το διάκενο αν χρειάζεται | |
| Λερωμένο μπουζί | Καθαρίστε το μπουζί. Αντικαταστήστε το αν χρειάζεται |
7 Τεχνικές προδιαγραφές
Στην ενότητα αυτή περιγράφονται οι τεχνικές προδιαγραφές που αφορούν τη χρήση της γεννήτριας.
Τεχνικές προδιαγραφές
| Ονομασία | |||
| Μοντέλο ESE 206 HS-GT | ESE 306 HS-GT | ESE 406 HS-GT ES | |
| Γεννήτρια | σύγχρονη | σύγχρονη | σύγχρονη |
| Συχνότητα / κλάση προστασίας | 50 Hz/IP 23 50 Hz/IP 23 | ||
| Ονομαστική τάση | 230 V 1~ | 230 V 1~ | 230 V 1~ |
| Μέγ. έξοδος ισχύος (LTP) VA | 2900 | 3400 | 5100 |
| Συνεχόμενη ισχύς (COP) σε W | 2200 | 2600 | 3900 |
| Συντελεστής ονομαστικής ισχύος cos/ (φ) | 0,9 | 0,9 | 0,9 |
| Τύπος κινητήρα | Honda GX1601 κυλίνδρου,4-χρονος OHC,αερόψυκτος | Honda GX2001 κυλίνδρου, 4-χρονοςOHC, αερόψυκτος | Honda GX2701 κυλίνδρου, 4-χρονοςOHC, αερόψυκτος |
| Κυβισμός σε cm3 | 163 | 196 | 270 |
| Έξοδος ισχύος (3000 σ.α.λ.) σε kW | 2,5 | 3,3 | 4,6 |
| Χωρητικότητα ρεζερβουάρ (λίτρα) | 20 | 20 | 30 |
| Στάθμη πίεσης ήχου στο χώρο εργασίας L_pA * | 88 dB(A) | 89 dB(A) | 89 dB(A) |
| Στάθμη πίεσης ήχου σε απόσταση 7 m _pA ** | 71 dB(A) | 71 dB(A) | 72 dB(A) |
| Στάθμη ισχύος ήχου ** L_WA | 96 dB(A) | 96 dB(A) | 97 dB(A) |
| Μήκος σε mm | 637 | 637 | 800 |
| Πλάτος σε mm | 473 | 473 | 538 |
| Ύψος σε mm | 500 | 500 | 576 |
| Βάρος σε kg | 41 | 43 | 61 / 66 (Ηλ. εκκίνηση) |
| Ποσότητα λαδιού κινητήρα | 0,6 λίτρα | 0,6 λίτρα | 1,1 λίτρα |
Πίνακας 7.1: Τεχνικές προδιαγραφές γεννήτριας T1
* μέτρηση σε απόσταση 1 m και σε ύψος 1,6 m σύμφωνα με το ISO 3744 (τμήμα 10)
** μέτρηση σύμφωνα με το ISO 3744 (τμήμα 10)
| Ονομασία | |||||
| Μοντέλο ESE 506 DHS-GT ESE 606 HS-GT ES | ESE 606 DHS-GT ES | ||||
| Γεννήτρια | σύγχρονη | σύγχρονη | σύγχρονη | ||
| Συχνότητα / κλάση προστασίας | 50 Hz/IP 23 50 Hz/IP | 23 50 Hz/IP 23 | |||
| Ονομαστική τάση | 230 V 1~ | 400 V 3~ | 230 V 1~ | 230 V 1~ | 400 V 3~ |
| Μέγ. έξοδος ισχύος (LTP) VA | 4200 | 6300 | 7200 | 5500 | 8300 |
| Συνεχόμενη ισχύς (COP) σε W | 2800 | 4300 | 5500 | 3700 | 5600 |
| Συντελεστής ονομαστικής ισχύος cos/ (φ) | 0,9 | 0,8 | 0,9 | 0,9 | 0,8 |
| Τύπος κινητήρα | Honda GX2701 κυλίνδρου, 4-χρονος OHC,αερόψυκτος | Honda GX3901 κυλίνδρου, 4-χρονος OHC,αερόψυκτος | Honda GX3901 κυλίνδρου, 4-χρονος OHC,αερόψυκτος | ||
| Κυβισμός σε cm3 | 270 | 389 | 389 | ||
| Έξοδος ισχύος (3000 σ.α.λ.) σε kW | 4,6 | 6,0 | 6,0 | ||
| Χωρητικότητα ρεζερβουάρ (λίτρα) | 30 | 30 | 30 | ||
| Στάθμη πίεσης ήχου στο χώρο εργασίας LpA * | 89 dB(A) 89 dB(A) | 89 dB(A) | |||
| Στάθμη πίεσης ήχου σε απόσταση 7 m LpA ** | 72 dB(A) 72 dB(A) | 72 dB(A) | |||
| Στάθμη ισχύος ήχου ** LwA | 97 dB(A) 97 dB(A) | 97 dB(A) | |||
| Μήκος σε mm | 800 | 800 | 800 | ||
| Πλάτος σε mm | 538 | 538 | 538 | ||
| Ύψος σε mm | 576 | 576 | 576 | ||
| Βάρος σε kg | 69 | 73 / 78 (Ηλ. εκκίνηση) | 81 / 86 (Ηλ. εκκίνηση) | ||
| Ποσότητα λαδιού κινητήρα | 1,1 λίτρα | 1,1 λίτρα | 1,1 λίτρα | ||
Πίνακας 7.2: Τεχνικές προδιαγραφές γεννήτριας T2
* μέτρηση σε απόσταση 1 m και σε ύψος 1,6 m σύμφωνα με το ISO 3744 (τμήμα 10)
** μέτρηση σύμφωνα με το ISO 3744 (τμήμα 10)
Συνθήκες περιβάλλοντος
| Ονομασία | Τιμή | Μονάδα |
| Υψόμετρο εγκατάστασης | < 100 | [m] |
| Θερμοκρασία < | 25 | |
| Σχετική υγρασία αέρα | < 30 | [%] |
Πίνακας 7.3: Συνθήκες περιβάλλοντος της γεννήτριας
[°C]
Μειωμένη ισχύς εξόδου
| Μείωση ισχύος εξόδου | για κάθε επιπλέον | Μονάδα |
| 1% | 100 | |
| 4% | 10 |
Πίνακας 7.4: Μείωση απόδοσης της γεννήτριας σε συνάρτηση με τις συνθήκες περιβάλλοντος
[m] [°C]
Δίκτυο διανομής
| Γραμμή | μέγ. μήκος γραμμής | Μονάδα |
| HO 7 RN-F (NSH öu) 1,5 mm ^2 | 60 | [m] |
| HO 7 RN-F (NSH öu) 2,5 mm ^2 | 100 | [m] |
Πίνακας 7.5: Μέγιστο μήκος γραμμής του δικτύου διανομής σε συνάρτηση με τη διατομή του καλωδίου
Επεξήγηση της πινακίδας τύπου
| CE | ENDRESS Elektrogerätebau GmbH | ||
| ESE 206 HS-GT | Neckartenzlinger Straße 39 | ||
| Ηλεκτροπαραγωγό ζεύγος ISO 8528 | D-72658 Bempflingen, Γερμανία | ||
| Pr (COP) | 2,2 kW | S/N | 112300/ 00001 |
| cos φr | 0,9 | fr | 50Hz |
| Ur 1~ | 230 V | lr | 10,9A |
| IP | 23 | hmax | 1000 m |
| Tmax | 40°C | Class | G1 |
| Mfg | 2011 | m | 41 kg |
| Ονομαστική ισχύς σε kW | Αριθμός σειράς |
| Ονομαστικός συντελεστής ισχύος | Ονομαστική συχνότητα σε Hertz |
| Ονομαστική τάση σε Volt | Ονομαστικό ρεύμα σε Ampere |
| Διεθνής κλάση προστασίας | Μέγιστο υψόμετρο εγκατάστασης σε μέτρα |
| Μέγιστη θερμοκρασία περιβάλλοντος | Κλάση σχεδιασμού |
| Έτος κατασκευής | Βάρος σε κιλά |
8 Εγγύηση
Για βιομηχανική χρήση, η περίοδος εγγύησης είναι 6 μήνες από την ημερομηνία αγοράς.
Σε περίπτωση υποβολής αξίωσης βάσει της εγγύησης ή αν χρειάζεστε ανταλλακτικά, απευθυνθείτε στον έμπορο όπου αγοράσατε το προϊόν.
Βεβαιωθείτε ότι η συσκευή σας που παρουσιάζει βλάβη συνοδεύεται οπωσδήποτε από τα εξής έγγραφα:
• Το αποδεικτικό αγοράς (απόδειξη ή τιμολόγιο)
• Περιγραφή του προβλήματος που προέκυψε
Ανοικτή γραμμή σέρβις
Tηλ.: +49(0)7123-9737-44
E-mail: service@endress-generators.de

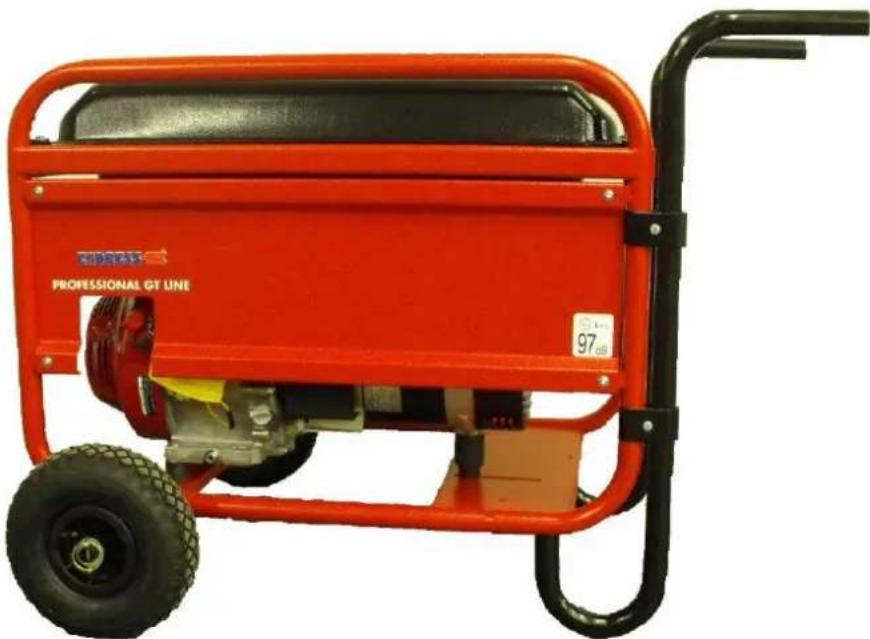

Μπορείτε προαιρετικά να προμηθευτείτε σετ τροχών
Απλοποιήστε τα πράγματα με το σετ τροχών που είναι κατάλληλο για τη γεννήτριά σας:
διατίθεται ως αξεσουάρ για τα εξής μοντέλα:
ESE 406 / 506 / 606 (D)HS-GT (ES)
Αρ. παραγγελίας 161 026
Σημειώσ
ENDRESS
Электрогенератор
