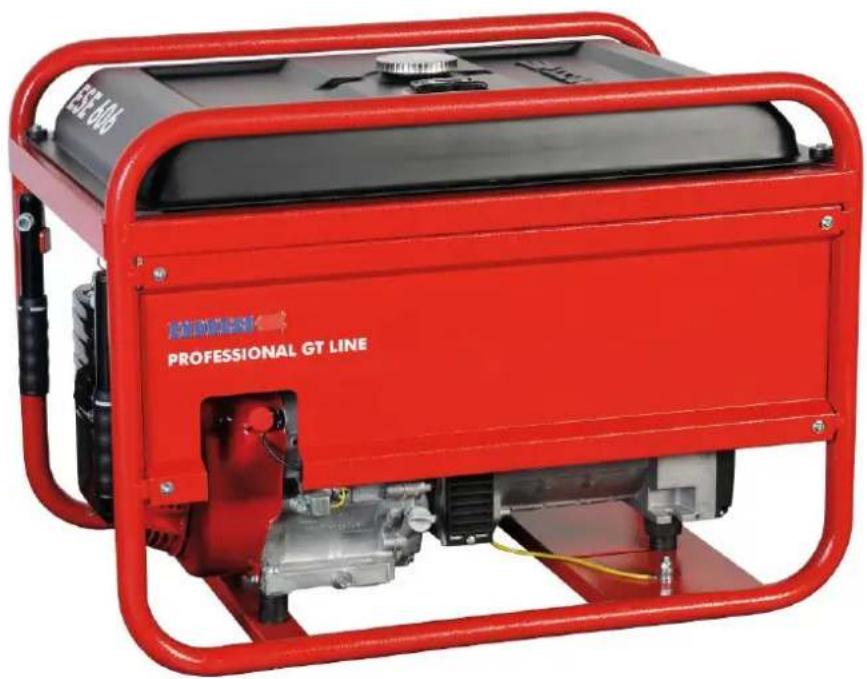

KÄYTTÖOHJE ESE 506 DHS-GT Endress

Asiakirjanumero E134038

Julkaisupäivämäärä Toukokuu 2011

Tämä asiakirja kaikkine osineen on suojattu tekijänoikeuksin. Kaikki käyttö tai muutokset tekijänoikeuslain rajojen ulkopuolella ilman ENDRESS Elektrogerätebau GmbH - yhtiön lupaa on kiellettyä ja johtaa seuraamuksiin.

Tämä koskee erityisesti kopointia, käännöksiä, mikrofilmausta sekä elektronisten järjestelmien säilytystä ja käsittelyä.

1 Yleistä ....5

1.1 Asiakirjat ja lisävarusteet....6
1.2 Turvallisuusmerkit....6

2 Yleiset turvallisuusohjeet....7

2.1 Käyttötarkoitus....7

2.1.1 Käyttötarkoitus ....7
2.1.2 Ennustettavissa oleva väärinkäyttö tai virheellinen käsittely ....8
2.1.3 Jäännösriskit 9

2.2 Pätevyydet ja tehtävät 11
2.3 Henkilökohtaiset suojavarusteet....11
2.4 Vaara-alueet ja työalueet....11
2.5 Generaattorissa olevat merkit....12
2.6 Yleiset turvallisuusohjeet....14

3 Kuvaus....18

3.1 Toiminta ja toimintatapa 19

4 Käyttöönotto....20

4.1 Generaattorin kuljettaminen 20
4.2 Generaattorin asennus....21
4.3 Polttoaineen lisääminen generaattoriin 22
4.4 Täytä generaattori moottoriöljyllä 23
4.5 Generaattorin käynnistäminen....25
4.6 Laitteiden liittäminen....28
4.7 Generaattorin kytkeminen pois päältä 29
4.8 Generaattorin poistaminen käytöstä....30

5 Generaattorin ylläpitäminen....34

5.1 Huoltosuunnitelma....34
5.2 Sähköturvallisuuden tarkistaminen....35

6 Vianmääritys....36

7 Tekniset tiedot....38

8 Takuu 41

9 Vaatimustenmukaisuusvakuutus 42

1 Yleistä

Nämä käyttöohjeet on luettava huolellisesti ja ymmärrettävä ennen generaattorin käyttämistä.

Näiden käyttöohjeiden tarkoituksena on kuvata generaattorin peruskäyttö.

Nämä käyttöohjeet sisältävät tärkeitä tietoja generaattorin turvalliseen ja oikeaoppiseen—— käyttöön.

Näitä ohjeita noudattamalla:

• vältetään vaarat
• vähennetään korjauskuluja ja seisonta-aikoja
- lisätään generaattorin luotettavuutta ja pidennetä än sen käyttöikää.

Näiden käyttöohjeiden lisäksi on noudatettava kohdemaan ja käyttökohteeseen soveltuvaa lainsäädäntöä, määräyksiä, ohjeita ja standardeja.

Nämä käyttöohjeet kuvaavat ainoastaan generaattorin toiminnan.

Moottorin käyttöohje on oleellinen osa näitä ohjeita.

Kopio näistä käyttöohjeista on säilytettävä aina käyttöhenkilöstön saatavilla.

1.1 Asiakirjat ja lisävarusteet

Käyttöohjeen lisäksi generaattoriin kuuluvat seuraavat asiakirjat ja vakiovarusteet.

• Moottorin käyttöohje
  • Moottorin takuutiedot
• Generaattorin käyttöohje

1.2 Turvallisuusmerkit

Turvallisuusmerkki varoittaa mahdollisesta vaarasta.

Yleinen vaara

Tämä varoitusmerkki ilmoittaa toiminnoista, joissa useat syyt voivat johtaa riskeihin.

Räjähdysalttiit materiaalit

Tämä varoitusmerkki ilmoittaa toiminnoista, jolloin on olemassa räjähdysvaara, mistä voi aiheutua kuolemanvaarallisia seurauksia.

Vaarallisen sähköjännitteen vaara

Tämä varoitusmerkki ilmoittaa toiminnoista, jolloin on olemassa sähköiskuvaara, mistä voi aiheutua kuolemanvaarallisia seurauksia.

Ympäristölle haitallisiin aineisiin liittyvä varoitus

Tämä varoitusmerkki ilmoittaa toiminnoista, jolloin on olemassa ympäristöhaittojen vaara, mistä voi aiheutua katastrofisia seurauksia.

Kuumat pinnat

Tämä varoitusmerkki ilmoittaa toiminnoista, jolloin on olemassa palovammojen vaara, mistä voi aiheutua pysyviä seurauksia.

2 Yleiset turvallisuusohjeet

Tässä osiossa kuvataan generaattorin käyttöä koskevat perusturvallisuusohjeet.

Kaikkien generaattorin käyttäjien on luettava tämä luku ja noudatettava sen ohjeita käytännössä.

2.1 Käyttötarkoitus

Generaattori tuotiin markkinoille hyväksyttävässä kunnossa turvallisuusmääräyksien mukaisesti, tämä edellyttää sen käyttämistä ohjeiden mukaisesti.

Suunnitteluvaiheessa ei ollut mahdollista välttää ennustettavissa olevaa väärinkäyttöä tai jäännösriskejä rajoittamatta tuotteen suunniteltua toimintaa.

Riskit on kuvattu erityisiä varoitusmerkkejä käyttäen, kyseiset merkit on kiinnitetty joko suoraan generaattoriin ja/tai ne löytyvät teknisistä asiakirjoista.

2.1.1 Käyttötarkoitus

Generaattori tuottaa sähköä verkkovirran sijaan, jolloin se toimii kannettavana jakelujärjestelmänä.

Generaattoria saa käyttää vain ulkotilassa määritettyjä jännite- ja tehoarvoja sekä nimelliskierroslukua (ks. tyyppikilpi) noudattaen.

Generaattoria ei saa liittää muuhun energian syöttöjärjestelmään (esim. julkiseen verkkovirtaan) tai energiaa tuottaviin järjestelmiin (esim. muut generaattorit).

Generaattoria ei saa käyttää räjähdysalttiissa ympäristöissä.

Generaattoria ei saa käyttää tulenaroissa ympäristöissä.

Generaattoria tulee käyttää teknisten asiakirjojen määrityksien mukaisesti.

Kaikki muut käyttötarkoitukset tai muut toimet kuin näissä ohjeissa kuvatut generaattorin toimet ovat kiellettyjä ja niitä pidetään väärinkäyttönä eikä valmistaja ota niistä vastuuta.

2.1.2 Ennustettavissa oleva väärinkäyttö tai virheellinen käsittely

Ennustettavissa oleva generaattorin väärinkäyttö tai virheellinen käsittely mitätöi valmistajan EY-vaatimustenmukaisuusvakuutuksen sekä täten automaattisesti käyttöoikeuden.

Ennustettavissa oleva väärinkäyttö tai virheellinen käsittely kattaa seuraavat:

• Käyttö räjähdysalttiissa ympäristössä
• Käyttö tulenaroissa ympäristössä
• Käyttö rajoitetuissa tiloissa
• Käyttö vesi- tai lumisateessa
- Käyttö ilman vaadittuja turvaominaisuuksia
- Käyttö olemassa olevissa sähköverkoissa
- Polttoaineen lisääminen generaattorin ollessa kuuma
- Polttoaineen lisääminen käytön aikana
- Korkeapaineisten puhdistusaineiden suihkuttaminen tai palosammuttimen käyttö
- Käyttö turvavarusteiden ollessa irti
• Huoltovälien noudattamatta jättäminen
- Testien ja mittauksien suorittamatta jättäminen vaurioiden aikaisen määrityksen mahdollistamiseksi
- Kulutusosien vaihtamatt a jättäminen
• Virheellisesti suoritettu huolto tai korjaus
• Puutteellisesti suoritettu huolto tai korjaus
- Käyttö muuhun kuin suunniteltuun käyttötarkoitukseen

2.1.3 Jäännösriskit

Ennen generaattorin muotoilua ja suunnittelua analysoitiin ja arvioitiin jäännösriskit riskianalyysivälinettä käyttäen.

Jäännösriskejä, joita ei voida välttää muotoilutoimenpiteillä koko generaattorin käyttöiän aikana, voivat olla:

• Kuolemanvaara
  • Vammautumisvaara
  • Ympäristöhaittojen vaara
• Generaattorin materiaalivahingot
  • Omaisuuden materiaalivahingot
  • Rajoitettu suorituskyky tai toiminta

Voit välttää olemassa olevat jäännösriskit noudattamalla seuraavia ohjeita:

• Generaattorin erityiset varoitukset
• Näissä ohjeissa kuvatut yleiset turvallisuusohjeet
• Näissä ohjeissa kuvatut erityiset varoitukset

Kuolemanvaara

Generaattorin aiheuttama kuolemanvaara voi johtua seuraavista:

• Virheellinen käyttö
• Virheellinen käsittely
• Suojavarusteiden puuttuminen
• Vialliset tai vaurioituneet sähköosat
- Generaattorin käsittely märillä käsillä
- Polttoainehöyryt
• Moottorin pakokaasu

Vammautumisvaara

Generaattorin aiheuttama vammautumisvaara voi johtua seuraavista:

• Virheellinen käsittely
- Kuljetus
- Kuumat osat
• Moottorin käynnistysnarun uudelleen kelaus

Ympäristöhaittojen vaara

Generaattorin aiheuttama ympäristöhaittojen vaara voi johtua seuraavista:

• Virheellinen käsittely
- Käyttönesteet (polttoaine, voiteluaineet, moottoriöljy, jne.)
- Pakokaasut
- Melupäästöt
- Tulipalovaara

Generaattorin materiaalivahingot

Generaattorin materiaalivahingot voivat aiheutua seuraavista:

• Virheellinen käsittely
- Ylikuormitus
• Ylikuumeneminen
- Moottorin liian alhainen/korkea öljytaso
- Käyttö- ja huolto-ohjeiden noudattamatta jättäminen
• Sopimattomat käyttönesteet

Omaisuuden materiaalivahingot

Omaisuuden materiaalivahingot generaattorin käyttöalueella voivat johtua seuraavista:

• Virheellinen käsittely
• Liian suuri ja/tai liian matala jännite

Suorituskykyä tai toimintaa koskevat rajat

Generaattorin suorituskykyä tai toimintaa voivat rajoittaa seuraavat:

• Virheellinen käsittely
• Virheellisesti suoritettu huolto tai korjaus
• Sopimattomat käyttönesteet
- Asennuskorkeus on yli 100 metriä merentason yläpuolella
- Ympäristölämpötila on yli 25 °C
• Liian suuri jakeluverkkokoonpano

2.2 Pätevyydet ja tehtävät

Kaikki generaattorin käyttötoimenpiteet edellyttävät asianmukaiset pätevyydet.

Käyttöhenkilöstön on

• tunnettava tapaturmantorjuntaa koskevat määräy kset ja generaattorin turvallisuusohjeet sekä noudatettava niitä.
• luettava luku "Yleiset turvallisuusohjeet".
• ymmärrettävä luvun "Yleiset turvallisuusohjeet" sisältö.
• tiedettävä, miten käyttää ja toteutta a luvun "Yleiset turvallisuusohjeet" sisältöä käytännössä.
• ymmärrettävä tekniset asiakirjat ja tiedettävä, miten toteuttaa tietoja käytännössä.

2.3 Henkilökohtaiset suojavarusteet

Seuraavia henkilökohtaisia suojavarusteita on käytettävä aina generaattoria käsitellessä näiden ohjeiden mukaisesti:

• Kuulonsuojaimet
• Suojakäsine et

2.4 Vaara-alueet ja työalueet

Generaattorin vaara- ja työalueet määrittyvät yksittäisen käyttöiän aikana suoritettavien toimien mukaan:

Käyttöikä Toiminta Vaara-alue Työalue
Kuljetus Ajoneuvossa	1,0 m:n säteellä ei mitään
	Käyttöhenkilöstö 1,0 m:n säteellä
Käyttö	Asennus
	Käyttö 5,0 m:n säteellä
	Polttoaineen lisääminen	2,0 m:n säteellä
Huolto ja ylläpito Puh	distus 1,0 m:n säteellä
	Sammutus
	Huolto

Taulukko 2.1: Generaattorin vaara- ja työalueet

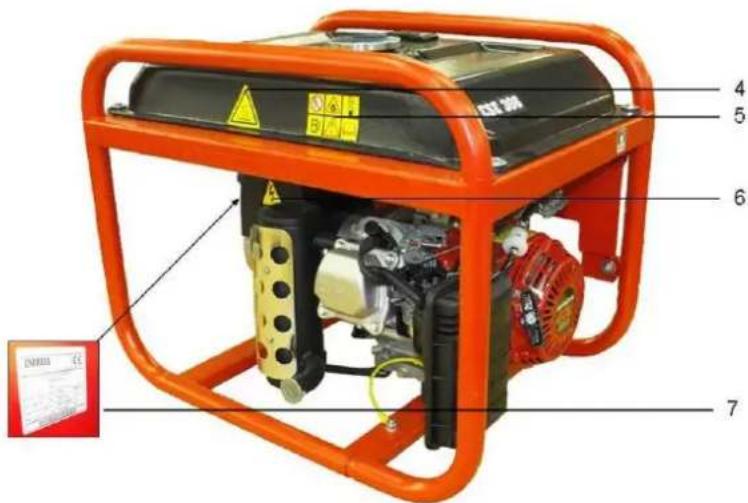

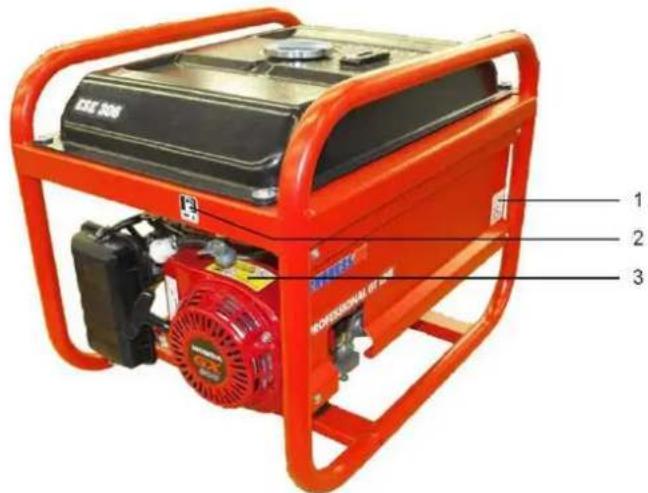

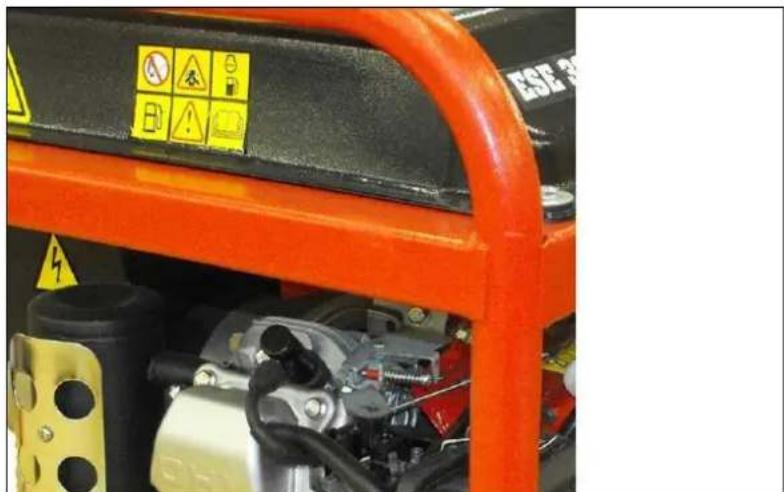

2.5 Generaattorissa olevat merkit

Kyseiset merkit tulee kiinnittää generaattoriin ja säilyttää hyväkuntoisina:

ESE 306 1 2 3

Kuva 2.1: Generaattorissa olevat merkit

1 Äänitehon tasoon liittyviä huomautuksia

5 Yleiset turvallisuusohjeet

2 Tankin täyttöön liittyviä huomautuksia

6 Varoitus koskien vaarallista sähköjännitettä

3 Yleiset turvallisuusohjeet (Moottori)

7 Generaattorin tyyppikilpi (generaattorin puolella)

4 Kuumaa pintaa koskeva varoitus

Merkki Nimi Nro
		Yleiset varoitukset	1
		Tankin täyttöön liittyviä huomautuksia	2
		Moottoria koskevat yleiset varoitukset	3
		Huomautus Kuumat pinnat	4
		Yleiset turvallisuusohjeet	5
		Varoitus koskien vaarallista sähköjännitettä	6
		Mallikilpi Katso selitys sivulta 38.	7

Taulukko 2.2: Generaattorissa olevat merkit

2.6 Yleiset turvallisuusohjeet

Käyttäjän on tunnettava generaattorin eri osat ja niiden toiminta, sekä osattava käyttää niitä.

Käyttäjä on vastuussa generaattorin käyttöturvallisuudesta.

Käyttäjä on vastuussa generaattorin suojaamisesta valtuuttamatonta käyttöä vastaan.

Käyttäjän on käytettävä henkilökohtaisia suojavarusteita.

Generaattorin merkintöjen on oltava aina täydelliset ja hyväkuntoiset.

Generaattorin rakennetta ei saa muuttaa millään tavalla.

Moottorin nimelliskierrosnopeus on asetettu tehtaalla eikä sitä saa muuttaa.

Toiminnallinen luotettavuus ja toiminta tulee tarkistaa ennen käyttöä ja sen jälkeen.

Generaattoria saa käyttää vain ulkoilmassa.

Älä käytä avointa tulta, valaisevia tai kipinöitä tuottavia laitteita generaattorin vaara-alueella.

Tupakointi on ehdottomasti kiellettyä generaattorin vaara-alueella.

Suojaa generaattori kosteudelta ja sateelta (vesi, lumi) käytön aikana.

Suojaa generaattori lialta ja vierailta aineilta käytön aikana.

Kuljetus Generaattoria saa kuljettaa vain sen jäähtymisen jälkeen.

Generaattoria saa kuljettaa vain ajoneuvossa, jos se on kiinnitetty riittävän hyvin kaatumisen estämiseksi.

Generaattoria saa nostaa vain siihen tarkoitukseen tarkoitettua tukikehystä käyttäen.

Asennus Generaattori on asennettava riittävän tukevalle alustalle.

Generaattori on asennettava tasaiselle alustalle.

Generaattoria ei saa asettaa märälle pinnalle.

Sähkön tuottaminen Sähköturvallisuus on tarkistettava ennen jokaista käynnistyskertaa.

Älä peitä laitteistoa käytön aikana.

Älä estä tai tuki ilmansyöttöä.

Älä käytä käynnistysvälineitä.

Laitteita ei saa kytkeä käynnistyksen aikana,

Vain testattuja ja hyväksyttyjä kaapeleita saa käyttää virransyöttöpiirissä.

Kokonaisottoteho ei saa ylittää generaattorin suurinta nimellistehoa.

Älä käytä generaattoria ilman äänenvaimenninta.

Generaattoria ei saa käyttää ilman ilmansuodattimia tai ilmansuodattimen luukun ollessa auki.

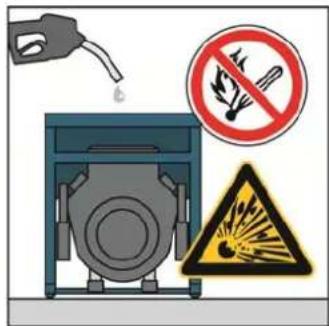

Polttoaineen lisääminen

Generaattorin polttoainesäiliötä ei saa täyttää käytön aikana.

Generaattorin polttoainesäiliötä ei saa täyttää generaattorin ollessa kuuma.

Käytä täytön aikana apuvälineitä.

Puhdistus

Generaattoria ei saa puhdistaa käytön aikana.

Generaattoria ei saa puhdistaa generaattorin ollessa kuuma.

Huolto ja ylläpito

Generaattoria ei saa huoltaa käytön aikana.

Generaattoria ei saa huoltaa generaattorin ollessa kuuma.

Käyttäjä saa suorittaa vain näissä ohjeissa kuvatut huolto- ja korjaustoimet.

Kaikki muut huolto- ja korjaustoimet tulee jättää erikoistuneen koulutetun ja valtuutetun ammattilaishenkilöstön vastuulle.

Poista aina sytytystulppa pistokkeesta ennen huolto- ja/tai korjaustoimia.

Moottorin käyttöohjeissa määritettyjä huoltovälejä ja näitä käyttöohjeita on noudatettava.

Käytöstä poistaminen

Generaattori tulee poistaa aina käytöstä, jos sitä ei käytetä yli 30 päivään.

Säilytä generaattoria kuivassa ja lukitussa tilassa.

Älä anna hartsin tyyppisten jäämien kerääntyä polttoainejärjestelmään lisäämällä bensiinin lisäainetta.

Ympäristönsuojeluun liittyviä huomautuksia

Pakkausmateriaalit on kierrätettävä käyttökohteen ympäristönsuojelua koskevien määräyksien mukaisesti.

Työpaikka tulee suojata vuotavien nesteiden aiheuttamalta kontaminaatiolta.

Käytetyt ja jäljelle jäävät nesteet on kierrätettävä käyttökohteen ympäristönsuojelua koskevien määräyksien mukaisesti.

Sähkö- ja elektroniset laitteet, kuten akut ja ladattavat akut, tulee hävittää erillään kotitalousjätteestä.

Käyttäjän on lainmukaisesti palautettava sähkö- ja elektroniset osat sekä akut ja ladattavat akut niiden käyttöiän loputtua julkiseen keräyspisteeseen tai liikkeeseen, josta ne hankittiin. Tuotteessa oleva merkki, käyttöohjeet ja pakkaus viittaavat tähän.

Irrotettavat akut ja ladattavat akut tulee poistaa laitteista ja hävittää erikseen.

Kierrättämällä, keräämällä materiaalit talteen tai hyödyntämällä vanhat laitteet uudelleen suojelet ympäristöä.

3 Kuvaus

Tässä osiossa on kuvattu generaattorin osat ja niiden toiminta.

1 2 3 4 8 9 5 6 7 10 11 12 13 PROFESSIONAL OF LINE

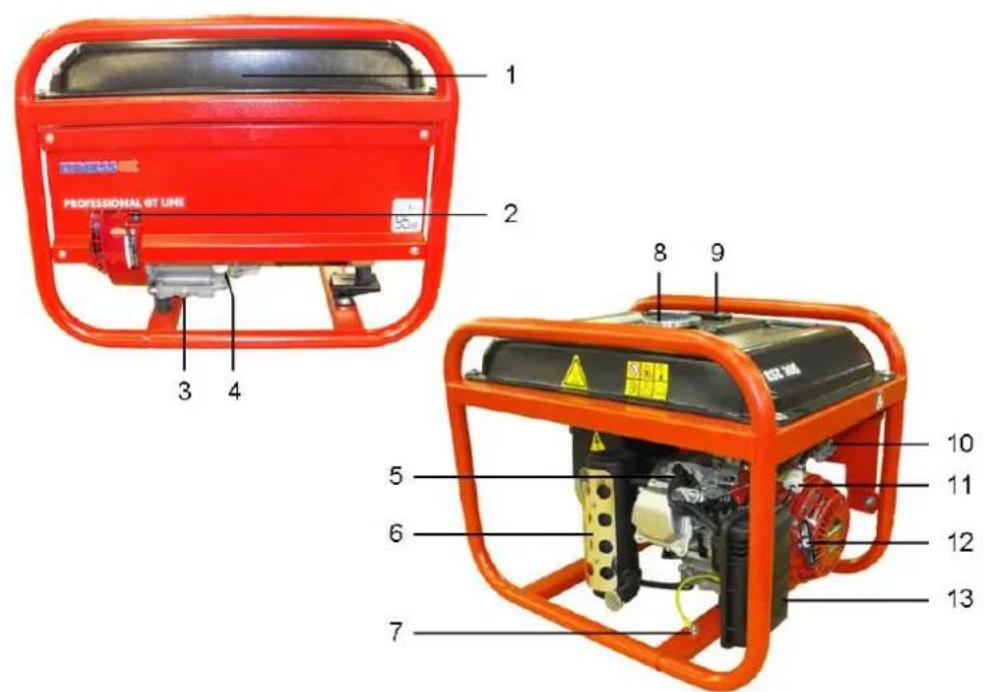

Kuva 3.1: Generaattorin osat

1 Polttoainesäiliö 8 Säiliön kansi

2 Moottorin kytkin 9 Polttoainetason osoitin

3 Öljyn tyhjennysruuvi 10 Polttoaineventtiili

4 Öljyntäyttöruuvi / mittatikku 11 Polttoainesuodatin

5 Sytytystulppa 12 Kääntökäynnistin (käynnistimen kahva)

6 Poistoilmasäleikkö 13 Ilmansuodatin

7 Ruuvi mahdollista taajuuskorjausta varten

3.1 Toiminta ja toimintatapa

Synkronoitu generaattori on liitetty kiinteästi käyttömoottoriin. Yhteenliittymä on asennettu vakaaseen kehykseen ja joustavasti täriseviin yksiköihin, jolloin siihen kohdistuu vain pientä tärinää.

Virransyöttö tapahtuu mallin mukaan vedenkestävän 230 V / 50 Hz -pistokkeen tai 230 V / 400 V CEE-pistokkeen kautta.

Generaattori on tarkoitettu kannettavaan käyttöön yhdellä tai useammalla kulutusyksiköllä (suojan erotus standardin VDE 100, osan 551 mukainen).

4 Käyttöönotto

Tässä osiossa on kuvattu generaattorin käyttö.

4.1 Generaattorin kuljettaminen

Kuljeta generaattoria seuraavasti.

Vaatimukset

Seuraavat vaatimukset on täytettävä:

• Generaattorin on oltava pois päältä
• Generaattorin on oltava jäähtynyt
• Polttoainekorkin on oltava asennossa "Suljettu"

HUOMIO!

Liukuessaan tai pudotessa laite voi murskata kädet ja jalat.

• Huomaa, että kone painaa 41 - 86 kg (mallista riippuen).
• Laitteen kantaminen vaatii 2 henkilöä (ESE 206 / 306 HS-GT) tai 4 henkilöä (ESE 406 / 606 (D) HS-GT (ES))
• Kävele hitaasti.

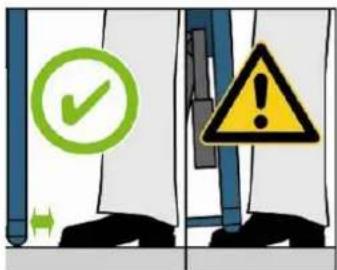

• Älä aseta jalkoja laitteen alapuolelle.

Generaattorin kantaminen

1. Tartu laitteeseen sen tukikehyksestä.
2. Nosta generaattoria.
3. Kuljeta generaattori käyttökohteeseen.
4. Aseta generaattori alas.
5. Päästä irti tukikehyksestä.
   √ Generaattori on kuljetettu sen käyttökohteeseen.

4.2 Generaattorin asennus

Asenna generaattori seuraavasti.

Vaatimukset Seuraavat vaatimukset on täytettävä:

• Tasainen ja tukeva alusta ulkotilassa
- Käyttökohteessa ei saa olla syttyviä materiaaleja
- Käyttökohteessa ei saa olla räjähdysalttiita materiaaleja
- Laite tulee asentaa avoimeen paikkaan (sitä ei saa peittää)

HUOMIO!

Vuotava moottoriöljy tai polttoaine voi saastuttaa maaperää ja pohjavettä.

- Älä anna moottoriöljyn tai polttoaine en vuotaa.

Generaattorin asennus Generaattori asennetaan seuraavasti:

1. Valmistele työalue.
2. Kuljeta generaattori työalueelle.
3. Kiinnitä tarvittaessa generaattori estääksesi sen kaatumisen/liukumisen.
   √ Laite on paikoillaan.

4.3 Polttoaineen lisääminen generaattoriin

Lisää polttoainetta generaattoriin seuraavasti.

Vaatimukset

Seuraavat vaatimukset on täytettävä:

• Laitteen on oltava pois päältä.
• Laitteen on oltava jäähtynyt.
  • Varmista riittävä ilmankierto.

HUOMIO!

Vuotava polttoaine voi palaa tai räjähtää.

• Vältä polttoainevuotoja.
- Generaattori on kytketty pois päältä.
- Generaattori on jäähtynyt.
• Vältä avoimia liekkejä ja kipinöitä.

HUOMIO!

Vuotava polttoaine voi saastuttaa maaperää ja pohjavettä.

• Älä täytä säiliötä kokona an.
  • Käytä täytössä apuvälineitä.

HUOMIO!

Virheellinen polttoainetyyppi tuhoaa moottorin.

- Käytä ainoastaan lyijytöntä tavallisen luokan polttoainetta ROZ 91.

HUOMIO!

E10:n käyttö on m ahdollista.

• Käytä E10-yksikköä vain ROZ 95:n kanssa.
• Yli 4 viikon ajan varastossa ollutta polttoainetta ei saa käyttää.
• Tyhjennä polttoainesäiliö ja kaasutin, jos laitetta ei käytetä pitkään aikaan.
  • Pyyhi roiskunut polttoaine varoen pois.

MAX

Polttoaineen lisääminen laitteeseen

Lisää polttoainetta generaattoriin seuraavasti:

1. Aseta polttoainekorkki asentoon "OFF".
2. Irrota säiliön kansi.
3. Aseta apuväline säiliöön.
4. Lisää polttoainetta.
5. Poista apuväline.
6. Kierrä säiliön kansi paikoilleen.
   √ Laitteeseen on lisätty polttoainetta.

4.4 Täytä generaattori moottoriöljyllä

HUOMIO!

Generaattori toimitetaan aina ilman moottoriöljyä.

- Generaattoria ei voida käynnistää, jos öljytaso on liian alhainen, koska moottoreissa on öljytason tarkkailujärjestelmä.

Vaatimukset

Seuraavat vaatimukset on täytettävä:

• Laitteen on oltava pois päältä.
• Laitteen on oltava jäähtynyt.

HUOMIO!

Vuotava moottoriöljy voi saastuttaa maaperää ja pohjavettä.

• Älä täytä kampikammiota kokonaan (tarkista öljytaso mittatikun avulla).
• Käytä täytössä apuvälineitä.

HUOMIO!

Väärän tyyppinen moottoriöljy tuhoaa moottorin.

Tarkista keskimääräinen ympäristölämpötila ja täytä seuraavanlaisia öljyjä käyttäen:

• .... < 0° => SAE 10 tai 10W30; 10W40
- 0^ - 25^ => SAE 20 tai 10W30; 10W40
- 25^ - 35^ = > SAE 30 tai 10W30; 10W40
- 35^ > => SAE 40 tai 10W30; 10W40
- Älä koskaan sekoita kaupallista lisääainetta öljyyn.

Täytä laite moottoriöljyllä

Täytä generaattori moottoriöljyllä seuraavasti:

1. Poista mittatikku.
2. Aseta apuväline täyttöaukkoon. (esim. suppilo, ei toimiteta tuotteen mukana)
3. Kaada säiliöön moottoriöljyä, kunnes saavutat öljyntäyttöputken reunan. (katso sivu 38 "Tekniset tiedot") käytettävä öljymäärä).
4. Poista apuväline.
5. Kierrä öljyn mittatikku paikoilleen.
6. Toista täyttötoimenpide, jos öljytaso on edelleen liian alhainen.
7. Kierrä öljyn mittatikku uudelleen paikoilleen.
   √ Laitteeseen on nyt täytetty moottoriöljyä.

4.5 Generaattorin käynnistäminen

Käynnistä generaattori seuraavasti.

Vaatimukset

Seuraavat vaatimukset on täytettävä:

• sähköturvallisuus on tarkistettu ja te stattu
  • polttoainesäiliö on täysi
• öljytaso on hyvätävä
• ilmansyöttö/tuuletus on riittävä
  • laitteet on kytketty pois tai irrotettu

HUOMIO!

Nesteet voivat palaa tai räjähtää.

• Älä anna moottoriöljyn tai polttoaine en vuotaa.
• Älä käytä käynnistysvälineitä.
  • Vältä avoimia liekkejä ja kipinöitä.

Polttoaineen syöttäminen

Polttoaineen syöttö tapahtuu generaattorin erillisestä säiliöstä.

(1) (2) (3)

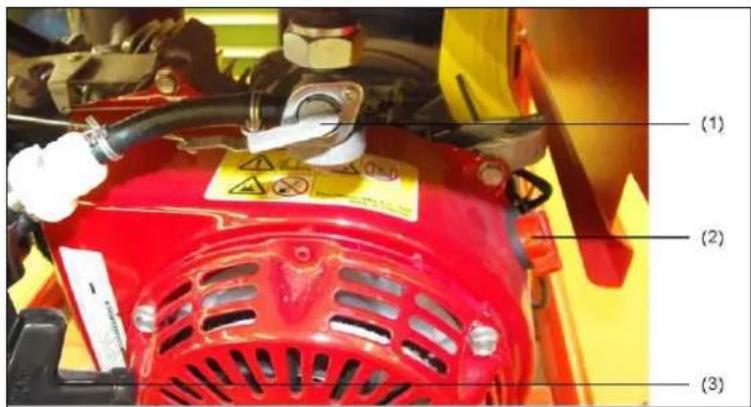

Kuva 4.1: Avaa / sulje polttoaineen täyttökorkki

Kytkimen asento Käyttö Asento
OFF	suljettu	vaakasuora
ON	auki	pystysuora

Taulukko 4.1: Vaihda polttoainekorkin paikkaa.

Luo yhteys polttoaineen syöttöjärjestelmään seuraavasti:

1. Aseta polttoainekorkki asentoon "ON".

√ Polttoaineen syöttö on nyt avattu.

HUOMIO!

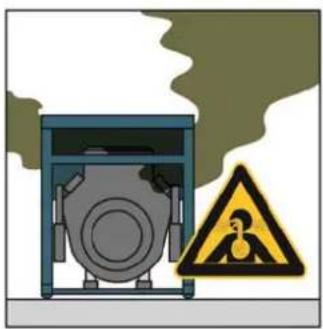

Pakokaasut voivat aiheuttaa kuolemanvaarallisen tukehtumisen.

• Varmista riittävä tuuletus.
- Käytä generaattoria ainoastaan ulkotilassa.

HUOMIO!

Kuumat osat voivat sytyttää syttyviä ja räjähdysalttiita materiaaleja.

• Älä säilytä syttyviä materiaaleja työalueella.
• Älä säilytä räjähdysalttiit a materiaaleja työalueella.

HUOMIO!

Lämpö tai kosteus tuhoaa laitteen.

• Vältä ylikuumenemista (riittävä tuuletus)
- Suojaa kosteudelta.

Käynnistä moottori seuraavasti:

1. Paina kuristin käynnistysasentoon "katso ilmansuodattimen merkintä" (vain moottorin ollessa kylmä).
2. Aseta moottorin kytkin asentoon "ON".
3. Vedä hihnan kahva hitaasti painepisteeseen, ja vedä siitä sen jälkeen nopeasti tasaisella voimalla.

√ Moottori käynnistyy.

Tue kehoasi pitämällä kättä laitteen kahvassa vetämisen helpottamiseksi.

1. Aseta kuristin sen perusasentoon.

√ Moottori on käynnistynyt

SÄHKÖINEN KÄYNNISTYS

1. Paina kuristin käynnistysasentoon "katso ilmansuodattimen merkintä" (vain moottorin ollessa kylmä).
2. Käännä avaimella toimiva kytkin kokonaan oikealle START-asentoon, kunnes moottori käynnistyy. Vapauta kytkin sen jälkeen.
   √ Moottori käynnistyy.
3. Aseta kuristin sen perusasentoon.
   √ Moottori on käynnistynyt

HUOMAA

Aktivoi käynnistin vain lyhyesti (maks. 5-10 sekuntia). Älä koskaan käynnistä tai käytä moottoria akku pois paikoiltaan.

HUOMAA

Sähkötoimiset laitteet voidaan liittää tai kytkeä noin yhden minuutin käyntiajan jälkeen.

4.6 Laitteiden liittäminen

Liitä laitteet generaattoriin seuraavasti.

Vaatimukset

Seuraavat vaatimukset on täytettävä:

• generaattori on käynnistetty
• generaattori on lämmennyt
• laite on kytketty pois päältä

HUOMIO!

Sähköiskut aiheuttavat henkilövammoja tai kuolemanvaaran.

- Generaattoria ei saa liittää muuhun energian syöttöjärjestelmään (esim. julkiseen verkkovirtaan) tai energiaa tuottaviin järjestelmiin (esim. muut generaattorit).

Laitteiden liittäminen

Voit liittää laitteen suojaavalla pistokkeella 230 V vaihtovirtaan (tai 400 V kolmivaiheinen vaihtovirta, vain ESE 506 / 606 DHS-GT).

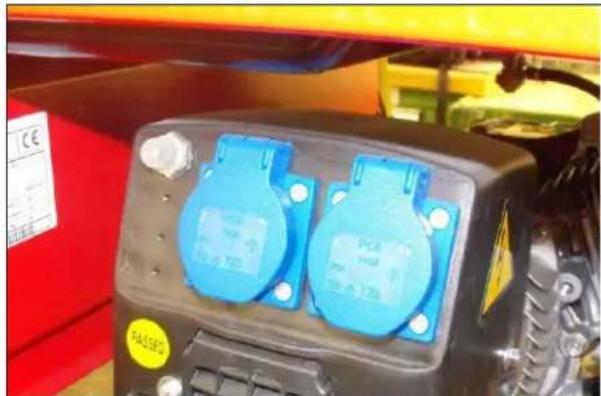

Kuva 4.2: Laitteiden liittäminen

4.7 Generaattorin kytkeminen pois päältä

Sammuta generaattori seuraavasti.

HUOMIO!

Kuumat osat voivat sytyttää syttyviä ja räjähdysalttiita materiaaleja.

• Älä säilytä syttyviä materiaaleja työalueella.
• Älä säilytä räjähdysalttiit a materiaaleja työalueella.
  • Anna generaattorin jäähtyä.

Generaattori sammutetaan seuraavasti:

1. Kytke kulutuslaitteet pois päältä tai irrota ne.
2. Anna moottorin käydä noin kahden minuutin ajan.

PROFESSIONAL GT LINE

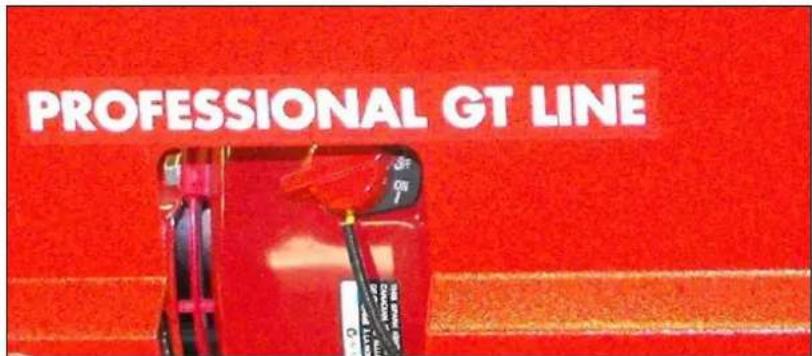

Kuva 4.3: Moottorin sammuttaminen.

1. Aseta moottorin kytkin asentoon "OFF".
   √ Moottori sammu.
2. Aseta polttoainekorkki asentoon "OFF".
3. Anna generaattorin jääh tyä.
   √ Generaattori on kytketty pois päältä.

4.8 Generaattorin poistaminen käytöstä

Harvoin tapahtuva käyttö

Jos generaattoria käytetään vain harvoin, sen käynnistäminen voi olla hankalaa.

Generaattoria on siksi käytettävä noin 30 minuutin ajan viikossa ongelmien välttämiseksi.

Säilytys

Jos generaattoria ei tulla käyttämään pitkään aikaan, se tulee poistaa käytöstä ja asettaa varastoon.

HUOMIO!

Vuotava moottoriöljy ja polttoaine voi saastuttaa maaperää ja pohjavettä.

Poista generaattori käytöstä seuraavasti.

Vaatimukset

Seuraavat vaatimukset on täytettävä:

• Laitteet on kytketty pois tai irrotettu
- Laitteen on oltava pois päältä.
• Laite on edelleen lämmin

Moottoriöljyn tyhjentäminen

Poista moottoriöljy generaattorista seuraavasti:

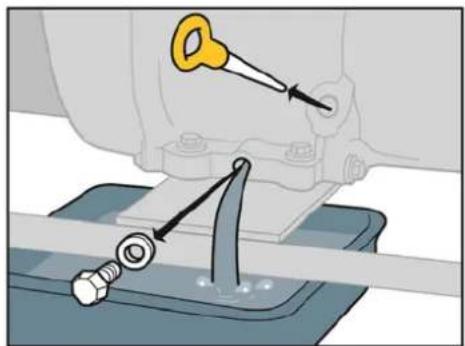

Kuva 4.4: Öljyn tyhjennysruuvin poistaminen

Huomautus

1. Aseta öljynkeräin öljyn tyhjennysruuvin alapuolelle.

Öljyn keräysastian tilavuus vaihtelee mallikohtaisesti (0,6 - 1,1 litraa). Tarkemmat tiedot löytyvät sivulta 38 taulukosta "Moottoriöljyn määrät".

Ympäristönsuojelu

1. Avaa öljyn tyhjennysruuvi avonaisen pään ruuviavaimella ja poista se.
2. Tyhjennä moottoriöljy.

Käytetyt ja jäljelle jäävät nesteet on kierrätettävä käyttökohteen ympäristönsuojelua koskevien määräyksien mukaisesti.

1. Kierrä öljyn tyhjennysruuvi takaisin paikoilleen ja kiristä se avonaisen pään ruuviavaimella.

√ Moottoriöljy on tyhjennetty.

Polttoainesäilion tyhjentäminen

Tyhjennä generaattorin polttoaine seuraavasti:

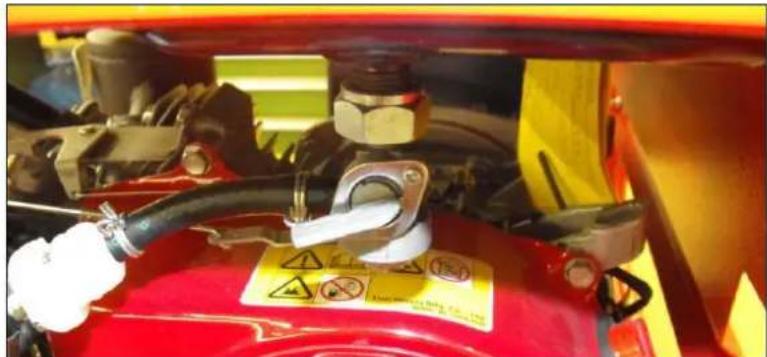

Kuva 4.5: Sulje polttoaineventtiili

HUOMIO!

Vuotava polttoaine voi palaa tai räjähtää.

• Älä anna polttoaineen vuotaa.
• Generaattori on kytketty pois päältä.
• Generaattori on jäähtynyt.
  • Vältä avoimia liekkejä ja kipinöitä.

HUOMAA

1. Aseta keräysastia generaattorin viereen. Keräysastian tilavuus vaihtelee. Tarkemmat tiedot löytyvät sivulta 38 taulukosta "Säiliön sisällöt".

2. Aseta polttoainekorkki asentoon "OFF".

3. Irrota polttoaineletku varoen kaasutti mesta ja aseta se keräysastiaan.
4. Aseta polttoainekorkki asentoon "ON".
   √ Polttoaine on poistettu.

Ympäristönsuojelu

Käytetyt ja jäljelle jäävät nesteet on kierrätettävä käyttökohteen ympäristönsuojelua koskevien määräyksien mukaisesti.

1. Aseta polttoainekorkki asentoon "OFF".

2. Liitä polttoaineletku varoen takaisin kaasuttimeen.

√ Polttoaine on poistettu.

Moottoritilan ylläpitäminen

Ylläpidä generaattorin moottoritilaa seuraavasti:

Vaatimukset

Seuraavat vaatimukset on täytettävä:

• laite on kytketty pois päältä
• säiliössä ei ole enää polttoainetta
• polttoainekorkki on asennossa "OFF"

Kuva 4.6: Irrota sytytystulpan pistoke

1. Irrota sytytystulpan pistoke
2. Irrota sytytystulppa vastaavalla ruuviavaimella.
3. Kaada sytytystulpan aukkoon 1 ml öljyä.
4. Kierrä sytytystulppa takaisin ja kiristä se.
5. Vedä kaapelin veto-osaa hitaasti useita kertoja moottorin käynnistämiseksi, jotta öljy jakautuu koko moottoritilaan.
6. Aseta sytytystulpan pistoke takaisin paikoilleen.
   √ Moottoritilan ylläpito onnyt suoritettu.

Ilmansuodattimen puhdistaminen

Puhdista generaattorin ilmansuodatin seuraavasti:

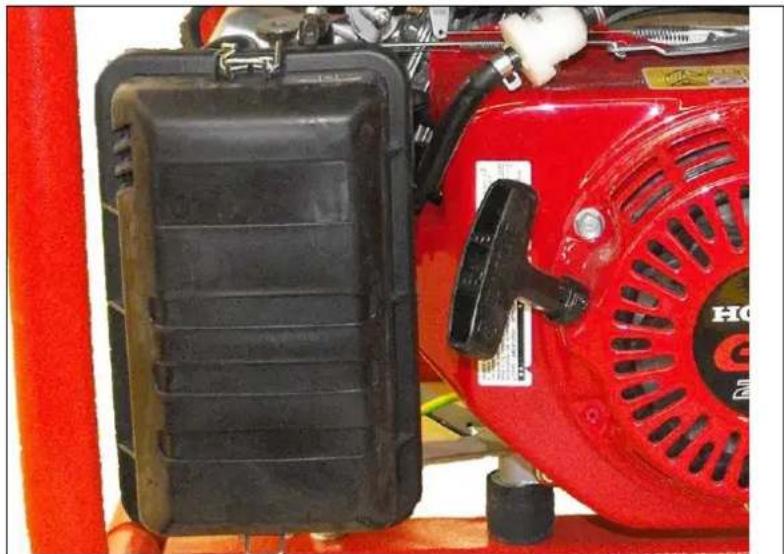

Kuva 4.7: Poista ilmansuodatin

1. Poista ilmansuodattimen kansi ilmansuodattimen kotelosta.
2. Puhdista ilmansuodattimen kappale sopivassa astiassa lämpimässä vedessä pesuaineella tai syttymättömällä pesubensiinillä.
3. Kaada moottoriöljy suodattimeen ja paina ylimääräinen öljy pois.
4. Aseta ilmansuodatin paikoilleen.
5. Kiinnitä ilmansuodattimen kansi takaisin ilmansuodattimen koteloon.
   √ Ilmansuodatin puhdistetan ja asennetaan.

Ympäristönsuojelu

Käytetyt tai jäljelle jäävät nesteet ja puhdistusaineet tulee kierrättää käyttökohteen ympäristönsuojelua koskevien määräyksien mukaisesti.

5 Generaattorin ylläpitäminen

Vain valmistajan henkilöstö saa suorittaa huolto- ja korjaustoimenpiteet, joita ei ole kuvattu tässä osiossa.

5.1 Huoltosuunnitelma

Huoltotoimenpiteet tulee suorittaa Honda-moottorin käyttöohjeiden määrittämin aikavälein. Ruuviliitokset tulee tarkistaa ennen jokaista toimenpidettä ja laite on tarvittaessa puhdistettava.

Huoltotoimenpiteet saa suorittaa ainoastaan pätevä henkilöstö.

Suorita kaikki huoltotoimenpiteet huoltosuunnitelman mukaisesti moottorin käyttö- ja huolto-ohjeiden mukaan.

Suosittelemme, että kyseiset toimenpiteet suorittaa valtuutettu ENDRESS-huoltoasema.

^1 vain paperikappale
^2 on suorittanut ENDRESS-franchise-jälleenmyyjä

Huoltotoimenpide Aikaväli kuukausina tai käyttötunteina
	jokaista käyttöä kohti	ensimmäisen kuukauden tai 20 käyttötunnin aikana	3 kuukauden tai 50 käyttötunnin välein	6 kuukauden tai 100 käyttötunnin välein	vuosittain tai 300 käyttötunnin välein
Tarkista öljytaso	X
Vaihda öljy		X
Tarkista ilmansuodatin	X
Puhdista ilmansuodatin			X
Vaihda ilmansuodatin					(X)1
Tarkista/säädä sytytystulpat				X
Vaihda sytytystulpat					X
Puhdista saostumien lasi				X
Puhdista polttokammio	500 käyttötunnin välein (2)
Tarkista/säädä sytytystulpat					X(2)
Tarkista/säädä venttiilin välys					X(2)
Vaihda polttoaineen säiliö ja suodatin				X
Puhdista vaimentimien, liitoksien ja jousien ympärillä oleva alue					X
Tarkista ruuvien, mutterien ja pulttien kireys	X
Sähköturvallisuus	X
Tarkista polttoaineletkujen ja liitäntöjen tila ja tiiviys	2 vuoden välein(2)(vaihda tarvittaessa)

5.2 Sähköturvallisuuden tarkistaminen

Vain vastaavat pätevyydet omaava henkilöstö saa tarkistaa sähköturvallisuuden.

Sähköturvallisuus tulee tarkistaa aina ennen generaattorin käyttämistä soveltuvien VDE-määräyksien, EN- ja DIN-standardien ja voimassa olevien BGV A3 tapaturmantorjuntamääräyksien mukaisesti.

6 Vianmääritys

Tässä osiossa kuvataan viat ja ongelmat, jotka pätevät henkilöt voivat korjata käytön aikana.

Se sisältää ongelmat, mahdolliset syyt ja vastaavat korjaustoimenpiteet.

Valtuutetun henkilöstön on välittömästi sammutettava generaattori ja ilmoittaa vastuussa olevalle ja valtuutetulle huoltohenkilöstölle, jos ongelmaa ei voida ratkaista seuraavan taulukon avulla.

*Näiden tarkastuksien tai korjauksien suorittamiseen suositellaan huoltoaseman käyttöä

Toimintahäiriö Mahdollinen syy Korjaustoimenpide
Pistokkeissa ei ole virtaa	Koneen nopeus on liian matala	*Säädä koneen nopeutta
	Kaapelit irrotettu tai oikosulussa	Tarkista kulutuslaitteet
	Roottorin tai staattorinkäämitys - avoin piiri/oikosulku	*Testaa käämin vastus; vaihda käämi tarvittaessa
Alhainen lähtöjännite ilman kuormaa	Koneen nopeus on liian matala.	*Säädä koneen nopeutta
	Roottorin tai staattorinkäämitys - avoin piiri/oikosulku	*Testaa käämin vastus; vaihda käämi tarvittaessa
Korkea lähtöjännite ilman kuormaa	Koneen nopeus on liian suuri	*Säädä koneen nopeutta
Alhainen lähtöjännite kuormitettuna	Koneen nopeus täydellä kuormalla on liian matala	*Säädä koneen nopeutta
	Liian suuri kuorma Vähennä olemassa olevaa kuormaa
Epätasainen lähtöjännite	Epätasainen kuorma Poista koko kuorma ja yritä uudlleen yksittäin määrittääksesi, missä kohtaa epätasainen toiminto esiintyy.
Kova toimintaääni Löysä genera	raattori tai koneen ruuvit	Kiristä kaikki kokoonpanon osat

Toimintahäiriö Mahdollinen syy Korjaustoimenpide
	Oikosulku generaattorin suojassa/kuormassa	*Tarkista käämin vastus, vaihda suojan käämi ja tarkista latauslaitteet oikosulun varalta, jos tarpeen. Vaihda viallinen latauslaite.
	Viallinen laakeri *Vaihda laakeri.
Kone ei käynnisty Ei polttoainetta Tarkista polttoaine
		Polttoainekorkki asennossa "OFF"	Vie polttoainekorkki auki asentoon "ON"
		Vipukytkin asennossa "OFF"	Vie vipukytkin asentoon "ON"
		Sytytystulpan pistoke likainen tai löysä	Puhdista sytytystulpan pistoke. Aseta aukko tarvittaessa
		Sytytystulppa likainen Puhdista sytytystulppa; vaihda tarvittaessa

Taulukko 6.1: Ongelmia generaattorin käytön aikana

*Näiden tarkastuksien tai korjauksien suorittamiseen suositellaan huoltoaseman käyttöä

7 Tekniset tiedot

Tässä osiossa on kuvattu generaattorin käyttöön liittyvät tekniset tiedot.

Tekniset tiedot

Nimi
Malli ESE 206 HS-GT ESE 306 HS-GT ESE 406 HS-GT ES
Generaattori synkroninen	synkroninen synkroninen
Taajuus/suojausluokka 50	Hz/IP 23 50 Hz/IP 23 50 Hz/IP 23
Nimellisjännite 230 V 1~ 230 V 1~
Maksimiteho (LTP) VA 2900 3400		5100
Jatkuva teho (COP) watteina	2200	2600	3900
Nimellinen tehokerroin cos/(phi)	0,9	0,9	0,9
Moottorityyppi	Honda GX1601-sylinterinen4-tahtinen OHCilmajäähdytyksellä	Honda GX2001-sylinterinen4-tahtinen OHCilmajäähdytyksellä	Honda GX2701-sylinterinen 4-tahtinenOHC ilmajäähdytyksellä
Tilavuus cm3	163	196	270
Teho (3000 kierr./min) kW	2,5	3,3	4,6
Säiliön tilavuus (litraa)	20	20	30
Äänitehotasotyöasemalla LpA *	88 dB(A)	89 dB(A) 89 dB(A)
Äänitehotaso 7 m:n päässä LpA **	71 dB(A)	71 dB(A) 72 dB(A)
Äänitehotaso ** LwA	96 dB(A)	96 dB(A) 97 dB(A)
Pituus (mm)	637	637	800
Leveys (mm)	473	473	538
Korkeus (mm)	500	500	576
Paino (kg)	41	43	61 / 66 (E-Start)
Moottorin öljylaatu	0,6 litraa	0,6 litraa	1,1 litraa

Taulukko 7.1: Generaattorin tekniset tiedot T1
* mitattu 1 m:n päässä ja 1,6 m:n korkeudella standardin ISO 3744 (osa 10) mukaisesti
** mitattu standardin ISO 3744 (osa 10) mukaisesti

Nimi
Malli ESE 506 DHS-GT ESE 606 HS-GT ES ESE 606 DHS-GT ES
Generaattori	synkroninen		synkroninen	synkroninen
Taajuus/suojausluokka 50 Hz/IP 23 50 Hz/IP 23 50 Hz/IP 23
Nimellisjännite 230 V 1~400 V 3~ 230 V 1~ 230 V 1~ 400 V 3~
Maksimiteho (LTP) VA 4200 6300 7200			5500 8300
Jatkuva teho (COP) watteina	2800	4300	5500	3700	5600
Nimellinen tehokerroin cos/(phi)	0,9	0,8	0,9	0,9	0,8
Moottorityyppi	Honda GX2701-sylinterinen 4-tahtinen OHCilmajäähdytyksellä		Honda GX3901-sylinterinen 4-tahtinen OHCilmajäähdytyksellä	Honda GX3901-sylinterinen 4-tahtinen OHCilmajäähdytyksellä
Tilavuus cm3	270		389	389
Teho (3000 kierr./min) kW 4,6			6,0	6,0
Säiliön tilavuus (litraa)	30		30	30
Äänitehotaso työasemalla LpA *	89 dB(A)		89 dB(A) 89 dB(A)
Äänitehotaso 7 m:n päässäL pA **	72 dB(A)		72 dB(A) 72 dB(A)
Äänitehotaso ** LWA	97 dB(A)		97 dB(A) 97 dB(A)
Pituus (mm)	800		800	800
Leveys (mm)	538		538	538
Korkeus (mm)	576		576	576
Paino (kg)	69		73 / 78 (E-Start)	81 / 86 (E-Start)
Moottorin öljylaatu	1,1 litraa		1,1 litraa	1,1 litraa

Taulukko 7.2: Generaattorin T2 tekniset tiedot

* mitattu 1 m:n päässä ja 1,6 m:n korkeudella standardin ISO 3744 (osa 10) mukaisesti

** mitattu standardin ISO 3744 (osa 10) mukaisesti

Ympäristöolosuhteet

Nimi Arvo Yksikkö
Asennuskorkeus merenpinnan yläpuolella	< 100 [m]
Lämpötila	<
Suhteellinen ilman kosteus < 30	[%]

Taulukko 7.3: Generaattorin ympäristöolosuhteet

Laskettu teho

Tehon lasku jokaista	lisäyksikköä kohti	Yksikkö
1 % 100 [m]
4 % 10 [°C]

Taulukko 7.4: Generaattorin suorituskyvyn lasku riippuu ympäristöolosuhteista

Jakeluverkosto

Linja linjan	maksimipituus	Yksikkö
HO 7 RN-F (NSH öu) 1,5 mm^2	60	[m]
HO 7 RN-F (NSH öu) 2,5 mm^2	100	[m]

Taulukko 7.5: Jakeluverkoston linjan maksimipituus kaapelin poikkileikkauspinnan mukaan

Tyyppikilven selitykset

CE	ENDRESS Elektrogerätebau GmbH
	ESE 206 HS-GT	Neckartenzlinger Straße 39
	Generating set ISO 8528	D-72658 Bempflingen, Germany
Pr (COP)	2,2 kW	Sarjanro	112300/ 00001
cos φr	0,9	fr	50Hz
Ur 1~	230 V	lr	10,9A
IP	23	hmax	1000 m
Tmax	40°C	Luokka	G1
Mfg	2011	m	41 kg

Nimellisteho (kW)	Sarjanumero
Nimellislähtökerroin	Nimellistaajuus (hertsiä)
Nimellisjännite voltteina	Nimellisvirta ampeereina
Kansainvälinen suojausluokka	Suurin sallittu asennuskorkeus metreinä
Suurin sallittu ympäristölämpötila	Muotoiluluokka
Valmistusvuosi	Massa kilogrammoina

8 Takuu

Teollisessa käytössä takuu on voimassa 6 kuukautta hankintapäivämäärästä laskettuna.

Ota yhteyttä tuotteen toimittaneeseen jälleenmyyjään, jos haluat tehdä takuuvaateen tai jos varaosat ovat tarpeen.

Varmista, että toimitat viallisen laitteen kanssa aina seuraavat asiakirjat:

• Hankintatosite (kuitti tai lask u)

- Vian kuvaus

Asiakaspalvelu

Puhelin: [phone]

Sähköposti: [e-mail]

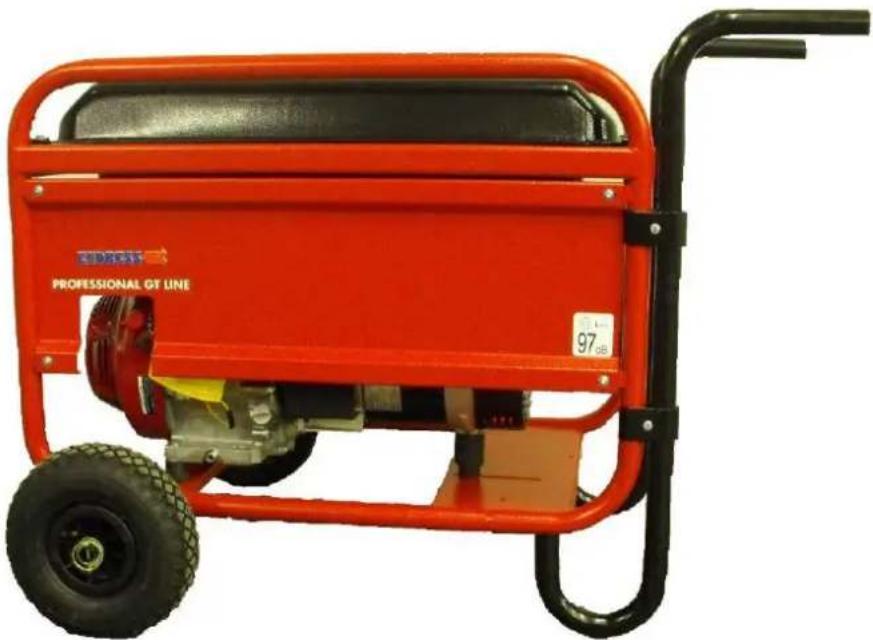

Valinnaisena varusteena on saatavilla pyöräsetti

Tee käytöstä yksinkertaisempaa generaattoriin sopivalla pyöräsetillä:

saatavilla lisävarusteena seuraaville malleille:

ESE 406 / 506 / 606 (D)HS-GT (ES) Tilausnro 161 026

Huomautuksia

ENDRESS

Kraftgeneratorer

BRUKSANVISNINGER
