| Τύπος προϊόντος | Επιτραπέζια ηλεκτρική σκούπα (νερού και σκόνης) |
| Μάρκα | HiKOKI |
| Μοντέλο | RP350YDM |
| Τάση τροφοδοσίας | 220-240 V ~, 50/60 Hz |
| Ονομαστική ισχύς | 1200 W |
| Μέγιστη ισχύς | 1400 W |
| Μέγιστη ροή αέρα (στον ανεμιστήρα) | 263 m³/h |
| Μέγιστη υποπίεση (στον ανεμιστήρα) | 270 hPa |
| Στάθμη θορύβου | 69,5 dB(A) |
| Βάρος | 14,4 kg |
| Επιφάνεια φίλτρου | 8400 cm² |
| Κατηγορία σκόνης | Κατηγορίες M και H |
| Λειτουργία καθαρισμού φίλτρου | Αυτόματη με δόνηση (iPulse) |
| Ένδειξη στάθμης πλήρωσης | Οπτική και ηχητική |
| Αναρρόφηση υγρών | Ναι, με αυτόματη διακοπή από αισθητήρα στάθμης |
| Πρίζα για ηλεκτρικό εργαλείο | Ναι, με λειτουργία αναμονής (AR) |
| Παρεχόμενα αξεσουάρ | Μη υφασμένη σακούλα φίλτρου, κασέτα φίλτρου, σακούλα PE εκκένωσης |
| Συντήρηση | Τακτικός καθαρισμός φίλτρου, εκκένωση κάδου, ετήσιος έλεγχος (κατηγορία H) |
| Ασφάλεια | Προστασία από επικίνδυνες σκόνες, αυτόματη διακοπή υγρού, προστασία κινητήρα |
| Ανταλλακτικά | Κασέτες φίλτρου FK 4300/FKP 4300, σακούλες φίλτρου, σακούλες PE |
| Δυνατότητα επισκευής | Επισκευή μόνο από εξουσιοδοτημένο κέντρο σέρβις |
Συχνές ερωτήσεις - RP350YDM HiKOKI
Ερωτήσεις χρηστών για RP350YDM HiKOKI
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το Χειροκίνητη ηλεκτρική σκούπα σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας RP350YDM - HiKOKI και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. RP350YDM της μάρκας HiKOKI.

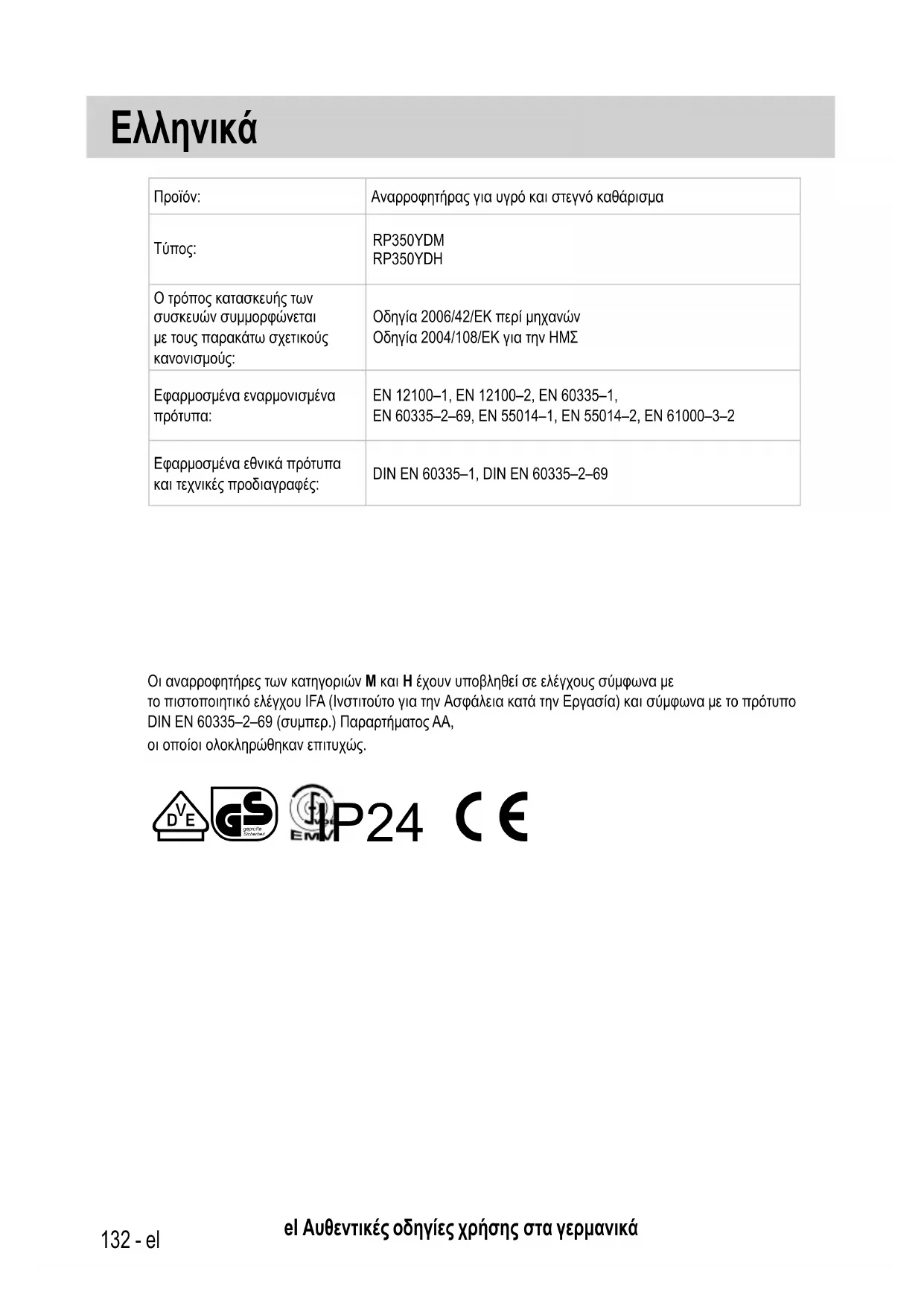

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RP350YDM HiKOKI
| Προϊόν: | Αναρροφητήρας για υγρό και στεγνό καθάρισμα |
| Τύπος: | RP350YDMRP350YDH |
| Ο τρόπος κατασκευής των συσκευών συμμορφώνεται με τους παρακάτω σχετικούς κανονισμούς: | Οδηγία 2006/42/ΕΚ περί μηχανώνΟδηγία 2004/108/ΕΚ για την ΗΜΣ |
| Εφαρμοσμένα εναρμονισμένα πρότυπα: | EN 12100–1, EN 12100–2, EN 60335–1,EN 60335–2–69, EN 55014–1, EN 55014–2, EN 61000–3–2 |
| Εφαρμοσμένα εθνικά πρότυπα και τεχνικές προδιαγραφές: | DIN EN 60335–1, DIN EN 60335–2–69 |
Οι αναρροφητήρες των κατηγοριών Μ και Η έχουν υποβληθεί σε ελέγχους σύμφωνα με το πιστοποιητικό ελέγχου IFA (Ινστιτούτο για την Ασφάλεια κατά την Εργασία) και σύμφωνα με το πρότυπο DIN EN 60335–2–69 (συμπερ.) Παραρτήματος AA, οι οποίοι ολοκληρώθηκαν επιτυχώς.
24
C €
⚠️ KINΔΥΝΟΣ!
▶Κίνδυνος ασφυξίας
- Κρατήστε τα υλικά συσκευασίας, όπως τον πλαστικό σάκο, μακριά από παιδιά.
▶ Μην κάθεστε και μην ανεβαίνετε ποτέ πάνω στον αναρροφητήρα.
▶ Ιδιαίτερη προσοχή απαιτείται όταν καθαρίζετε σκάλες. Δώστε προσοχή στην ασφαλή και σταθερή θέση της συσκευής.
▶ Μην τραβάτε το καλώδιο σύνδεσης και τον εύκαμπτο σωλήνα αναρρόφησης από αιχμηρές γωνίες, μην τα κάμπτετε ή τα συνθλίβετε.
▶ Τοποθετείτε το καλώδιο σύνδεσης και τον εύκαμπτο σωλήνα αναρρόφησης πάντα με τέτοιο τρόπο, ώστε να μην υπάρχει κίνδυνος να σκοντάψει κάποιος πάνω τους.
▶ Σε περίπτωση εκροής αφρού ή υγρού θέστε αμέσως τον αναρροφητήρα εκτός λειτουργίας.
▶ Διατηρείτε πάντα το εσωτερικό του καλύμματος στεγνό.
▶ Μην θέτετε τον αναρροφητήρα και τα εξαρτήματά του σε λειτουργία, όταν:
- ο αναρροφητήρας παρουσιάζει εμφανείς φθορές (ρωγμές/θραύση),
- το καλώδιο σύνδεσης στο δίκτυο παρουσιάζει βλάβη, ρωγμές ή δείγματα φυσιολογικής φθοράς,
- υπάρχει υποψία μη εμφανούς βλάβης (μετά από πτώση).
▶ Οι περιστρεφόμενες ηλεκτρικές βούρτσες δεν πρέπει να έρχονται σε επαφή με το καλώδιο σύνδεσης στο δίκτυο.
⚠️ KINΔΥΝΟΣ!
▶ Ο αναρροφητήρας δεν πρέπει να τίθεται σε λειτουργία σε περιβάλλον όπου υπάρχει ενδεχόμενο έκρηξης.
▶ Κρατάτε τον αναρροφητήρα μακριά από εύφλεκτα αέρια και ουσίες.
⚠️ KINΔΥΝΟΣ!
- Απαγορεύεται η αναρρόφηση εύφλεκτων ή εκρηκτικών διαλυτικών μέσων, υλικών εμποτισμένων με διαλυτικά μέσα, σκόνης που ενδέχεται να προκαλέσει έκρηξη, υγρών όπως βενζίνη, πετρέλαιο, οινόπνευμα, αραιωτικά μέσα ή υλικά σε θερμοκρασία μεγαλύτερη από 60 °C.
▷ Σε αντίθετη περίπτωση υπάρχει κίνδυνος έκρηξης και πυρκαγιάς!
⚠️ KINΔΥΝΟΣ!
▶ Οι επισκευές πρέπει να διεξάγονται μόνο από εξειδικευμένο προσωπικό, π.χ. την υπηρεσία εξυπηρέτησης πελατών. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.
▶ Οι συσκευές που δεν έχουν επισκευαστεί από εξειδικευμένο προσωπικό είναι επικίνδυνες για το χρήστη.
⚠️ KINΔΥΝΟΣ!
Χρησιμοποιείτε την υποδοχή ρεύματος του αναρροφητήρα μόνο για το σκοπό που προβλέπεται στις οδηγίες χρήσης.
▶ Σε περίπτωση χρήσης διαφορετικής από την προβλεπόμενη, ακατάλληλου χειρισμού ή επισκευής από μη εξειδικευμένο προσωπικό ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για ζημιές.
▶ Μην χρησιμοποιείτε φθαρμένα καλώδια επέκτασης.
▶ Σε περίπτωση που το καλώδιο σύνδεσης του αναρροφητήρα παρουσιάζει φθορές, πρέπει να αντικατασταθεί από ειδικό καλώδιο, το οποίο μπορείτε να προμηθευτείτε είτε από τον κατασκευαστή είτε από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.
▶ Εάν χρησιμοποιείτε τις περιστρεφόμενες ηλεκτρικές βούρτσες, μην επιτρέπετε να έρθουν σε επαφή με το καλώδιο σύνδεσης στο δίκτυο.
▶ Η τάση που αναγράφεται στην πινακίδα τύπου πρέπει να συμφωνεί με την τάση δικτύου.
▶ Μετά από κάθε χρήση και πριν από οποιαδήποτε εργασία συντήρησης πρέπει να θέτετε τον αναρροφητήρα εκτός λειτουργίας και να αποσυνδέετε το βύσμα.
▶ Πρέπει να αποσυνδέετε το βύσμα ρεύματος τραβώντας από το ίδιο το βύσμα και όχι από το καλώδιο σύνδεσης.
▶ Ποτέ μην συνδέετε ή αποσυνδέετε το βύσμα με βρεγμένα χέρια.
▶ Η τροφοδοσία ρεύματος πρέπει προστατεύεται με ασφάλεια με κατάλληλη ένταση ρεύματος.
▶ Μην ανοίγετε ποτέ τη συσκευή σε υπαίθριους χώρους σε περίπτωση βροχής ή καταιγίδας.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
▶ Οι αναρροφητήρες της κατηγορίας Μ είναι κατάλληλοι για την απορρόφηση/αναρρόφηση στεγνής, μη εύφλεκτης σκόνης, μη εύφλεκτων υγρών, ροκανιδιών και επικίνδυνης σκόνης με οριακή τιμή επαγγελματικής έκθεσης ≥ 0,1 mg/m³.
Οι αναρροφητήρες της κατηγορίας Η είναι κατάλληλοι για την απορρόφηση/αναρρόφηση στεγνής, μη εύφλεκτης σκόνης, καρκινογόνων και παθογόνων σωματιδίων καθώς και μη εύφλεκτων υγρών, ροκανιδιών και τοξικές σκόνες με όλες τις οριακές τιμές επαγγελματικής έκθεσης.
▶ Οι ηλεκτρικές σκούπες της κατηγορίας L είναι κατάλληλες για την αναρρόφηση ξηρών, μη εύφλεκτων, επικίνδυνων για την υγεία σκονών με οριακές τιμές χώρου εργασίας > 1mg/m³.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
- Άτομα (συμπεριλαμβανομένων και παιδιών) που λόγω των φυσικών, κιναισθητικών ή διανοητικών δεξιοτήτων τους ή λόγω της απειρίας ή άγνοιάς τους δεν είναι σε θέση να χειρίζονται με ασφάλεια τον αναρροφητήρα, δεν πρέπει να χρησιμοποιούν τη συσκευή χωρίς την επίβλεψη ή την καθοδήγηση κάποιου υπεύθυνου ατόμου.
▶ Πρέπει να δίνεται ιδιαίτερη προσοχή σε παιδιά, ηλικιωμένα άτομα ή άτομα με εξασθενημένη υγεία.
▶ Mην κατευθύνετε το ακροφύσιο, τον εύκαμπτο σωλήνα ή το σωλήνα σε ανθρώπους ή ζώα.
⚠️ ПРОЕІДОПОІНЄН!
Χρησιμοποιείτε μόνο τις βούρτσες που παρέχονται μαζί με τον αναρροφητήρα ή τις βούρτσες που καθορίζονται στις οδηγίες χρήσης. Η χρήση άλλων βουρτσών μπορεί να επηρεάσει την ασφάλεια της συσκευής.
▶ Πρέπει να καθαρίζετε και να απολυμαίνετε τον αναρροφητήρα αμέσως μετά τη χρήση για την αποφυγή μολύνσεων, που ενδέχεται να προκύψουν λόγω μη τακτικού καθαρισμού της συσκευής. Η παρούσα οδηγία ισχύει κυρίως για τη χρήση σε επιχειρήσεις επεξεργασίας τροφίμων.
▶ Μην χρησιμοποιείτε για τον καθαρισμό του αναρροφητήρα συσκευές καθαρισμού με χρήση ατμού ή υψηλής πίεσης.
▶ Οξέα, ασετόν και διαλυτικά μέσα μπορεί να προκαλέσουν διάβρωση στα εξαρτήματα της συσκευής.
Μην αφήνετε τη συσκευή να λειτουργεί χωρίς επιτήρηση. Σε περίπτωση παρατεταμένης παραμονής εκτός λειτουργίας αποσυνδέστε το βύσμα.
▶ Μην καθαρίζετε τις κασέτες φίλτρων με πεπιεσμένο αέρα.
Χρησιμοποιήστε το μοντέλο αντάππορα σκόνης που είναι κατάλληλο για την εργασία που θέλετε. Χρησιμοποιήστε τη συσκευή μόνο για τις εφαρμογές για τις οποίες προορίζεται.
Πριν από την έναρξη της λειτουργίας διαβάστε προσεκτικά τις οδηγίες χρήσης του αναρροφητήρα. Περιέχουν υποδείξεις σχετικά με το χειρισμό, την ασφάλεια, τη συντήρηση και τη φροντίδα της συσκευής. Φυλάσσετε τις οδηγίες χρήσης σε ασφαλές μέρος και σε περίπτωση διάθεσης σε τρίτους παραδώστε τις στον επόμενο ιδιοκτήτη.
Ο κατασκευαστής επιφυλάσσεται για τροποποιήσεις στην κατασκευή και στον εξοπλισμό.
Απαγορεύεται να εκτελείτε εργασίες άλλου είδους εκτός από αυτές που αναφέρονται στις οδηγίες χρήσης.
1 Πριν από τη χρήση
▶ Κατά τη αφαίρεση της συσκευασίας ελέγξε τη συσκευή ως προς αρτιότητά της και ως προς την ύπαρξη φθορών που ενδεχομένως προκλήθηκαν κατά τη μεταφορά.
▶ Πριν από τη χρήση οι χρήστες πρέπει να ενημερωθούν και να εκπαιδευτούν πάνω στη χρήση του αναρροφητήρα και των ουσιών για τις οποίες μπορεί να χρησιμοποιηθεί. Επιπλέον πρέπει να ενημερωθούν και να εκπαιδευτούν πάνω στην ασφαλή διαδικασία απόρριψης του συλλεγόμενου υλικού.
2 Στοιχεία ενδείξεων και χειρισμού
Επιλέξτε μεταξύ των παρακάτω λειτουργιών και ρυθμίσεων:
| 0 |  | Αναρροφητήρας εκτός λειτουργίας | - Η υποδοχή ρεύματος φέρει τάση |
| I |  | Αναρροφητήρας σε λειτουργία | - Η υποδοχή ρεύματος φέρει τάση- Αυτόματη λειτουργία δόνησης απενεργοποιημένη |
| IR |  | Αναρροφητήρας σε λειτουργία | - Η υποδοχή ρεύματος φέρει τάση- Αυτόματη λειτουργία δόνησης ενεργοποιημένη |
| AR |  | Λειτουργία ετοιμότητας | - Η υποδοχή ρεύματος φέρει τάση- Αυτόματη λειτουργία δόνησης ενεργοποιημένη- Ο αναρροφητήρας ενεργοποιείται και απενεργοποιείται μέσω του συνδεδεμένου ηλεκτρικού/πνευματικού εργαλείου. |
| Αυτόματη λειτουργία δόνησης | - Κατά την αναρρόφηση καθαρίζονται εναλλάξ οι κασέτες πτυχωτών φίλτρων, όταν επιτευχθεί μία συγκεκριμένη τιμή υποπίεσης, κατά την οποία υπάρχει ακόμα επαρκής ποσότητα αέρα αναρρόφησης. | ||
| Ένδειξη πληρότητας | - Όταν ο κάδος γεμίσει και/ή φράξει ο εύκαμπτος σωλήνας αναρρόφησης, ανάβει η ένδειξη πληρότητας. Στους αναρροφητήρες των κατηγοριών M και H ηχεί επιπλέον ένας προειδοποιητικός τόνος. | ||
| Ρύθμιση της διαμέτρου του εύκαμπτου σωλήνα αναρρόφησης | - Ορίστε τις μέγιστες τιμές υποπίεσης για την αυτόματη δόνηση. |
3 Έναρξη λειτουργίας
3.1 Ενεργοποίηση και απενεργοποίηση
Η υποδοχή ρεύματος του αναρροφητήρα φέρει πάντα τάση, εφόσον το βύσμα είναι συνδεδεμένο, ανεξάρτητα από τη θέση του διακόπτη.
⚠️ ΠΡΟΣΟΧΗ!
Το ηλεκτρικό ή το πνευματικό εργαλείο πρέπει να είναι απενεργοποιημένα κατά τη σύνδεση της συσκευής στο δίκτυο.
ΥΠΟΔΕΙΞΗ
Στη θέση διακόπτη >0< η υποδοχή ρεύματος του αναρροφητήρα μπορεί να χρησιμοποιηθεί ως καλώδιο επέκτασης.
△ Τιμή σύνδεσης: Αναρροφητήρας + συνδεδεμένη συσκευή έως 16 A.
▶ Εισαγάγετε το βύσμα στην υποδοχή ρεύματος
0< Αναρροφητήρας εκτός λειτουργίας
| >|< | Ο αναρροφητήρας είναι ενεργοποιημένος χωρίς λειτουργία δόνησης |
| >IR< | Ο αναρροφητήρας είναι ενεργοποιημένος με αυτόματη λειτουργία δόνησης |
| >AR< | Αναρροφητήρας σε κατάσταση αναμονής (standby)Μόλις θέσετε το εργαλείο σε λειτουργία ενεργοποιείται αυτόματα και ο αναρροφητήρας.Μετά την απενεργοποίηση του εργαλείου ο αναρροφητήρας συνεχίζει να λειτουργεί για περίπου 10 δευτερόλεπτα. Με τον τρόπο αυτό αποτρέπεται η παραμονή υπολειμμάτων στον εύκαμπτο σωλήνα. |
Θέστε το διακόπτη του αναρροφητήρα στη θέση >0<.
▶ Αφού ολοκληρώσετε την καθαριότητα αποσυνδέσετε το βύσμα.
Για τη φύλαξη του σωλήνα αναρρόφησης με τοποθέτησή του στην προβλεπόμενη θήκη εξαρτημάτων* στερεώστε τον στο πίσω τοίχωματου κάδου.
▶ Τα άκρα του εύκαμπτου σωλήνα μπορούν να τακτοποιηθούν το ένα μέσα στο άλλο για να μην εισχωρήσουν ρυπογόνα σωματίδια.
Δ ΠΡΟΣΟΧΗ!
Διακόπτης προεπιλογής για σήμα ελάχιστου όγκου ρεύμα- τος (κόρνα και λυχνία) σε αναρροφητήρες της κατηγορίας «Μ» και «Η»
Στις καταστάσεις λειτουργίας >AR< και >IR< διενεργείται ανάλογα με τη διάμετρο του εύκαμπτου σωλήνα και η ακόλουθη ρύθμιση:
| Εσωτερική διάμετρος εύκαμπτου σωλήνα | Θέση διακόπτη |
| ∅ 35 mm | ∅ 35 |
| ∅ 27 mm | ∅ 27 |
| ∅ 21 mm | ∅ 21 |
| Δεν πραγματοποιείται ρύθμιση του αριθμού στροφών.Ο αναρροφητήρας λειτουργεί πάντα με μέγιστο αριθμό στροφών. | |
Εισαγάγετε το βύσμα του αναρροφητήρα στην υποδοχή ρεύματος.
Ρυθμίστε το διακόπτη για κανονική λειτουργία χωρίς δόνηση στη θέση «|», για κανονική λειτουργία με δόνηση στη θέση «IR» και για λειτουργία ετοιμότητας στη θέση «AR»
Ο αναρροφητήρας είναι έτοιμος για λειτουργία.
Μετά την ολοκλήρωση της καθαριότητας θέστε το διακόπτη στη θέση «Ο».
Ο αναρροφητήρας είναι απενεργοποιημένος.
Αποσυνδέστε το βύσμα από την υποδοχή ρεύματος.
▷ Τακτοποιήστε το καλώδιο δικτύου.
Απομακρύνετε το ηλεκτρικό/πνευματικό εργαλείο.
(* ανάλογα με το μοντέλο)
4 Τρόποι λειτουργίας
Χρησιμοποιώντας τη λαβή τύπου σωλήνα μπορείτε να προσαρμόσετε την ισχύ αναρρόφησης με τον πλευρικό αεροφράκτη.
4.1 Στεγνή αναρρόφηση
Καθαρίστε μόνο με στεγνό φίλτρο, αναρροφητήρα και εξαρτήματα, για να μην συγκρατηθεί η σκόνη στο εσωτερικό της συσκευής και δημιουργήσει κρούστα.
Εάν γίνεται αναρρόφηση σκόνης αιθάλης, τσιμέντου, γύψου, αλευριού ή παρόμοιου τύπου, συνιστούμε τη χρήση Φλις σακούλα σκόνης. Χρησιμοποιείτε τους Φλις σακούλα σκόνης πάντα σε συνδυασμό με κασέτες πτυχωτών φίλτρων.
УПОДЕІЕН
Οι αναρροφητήρες των κατηγοριών Μ, Η και Η-Asbest είναι προτιμότερο να χρησιμοποιούνται μόνο για στεγνή αναρρόφηση.
4.2 Υγρή αναρρόφηση
Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Σε περίπτωση εκροής αφρού ή υγρού θέστε αμέσως τον αναρροφητήρα εκτός λειτουργίας.
Εκκενώστε τον κάδο και, αν χρειάζεται, την κασέτα πτυχωτού φίλτρου.
ΥΠΟΔΕΙΞΗ
Καθαρίζετε τακτικά τους αισθητήρες στάθμης νερού (1) και ελέγχετε για ενδείξεις βλάβης.
▷ Σκούπισμα χωρίς φλις σακούλα σκόνης.
Για υγρό σκούπισμα είναι κατάλληλες οι αναδιπλούμενες κασέτες. Ο ενσωματωμένος αισθητήρας απενεργοποιεί το μοτέρ μόλις γεμίσει το δοχείο. Ο χειρισμός της ηλεκτρικής σκούπας μπορεί να επηρεαστεί από ένα γεμάτο δοχείο.
▶ Αδειάστε τωναρροφητήρα (βλ. «6 Εκκένωση κάδου»).
⚠️ ΠΡΟΣΟΧΗ!
Εάν ο αναρροφητήρας δεν τεθεί εκτός λειτουργίας, παραμένει ενεργή η προστασία επανεκκίνησης. Μόνο μετά την απενεργοποίηση και νέα ενεργοποίησή του ο αναρροφητήρας θα είναι έτοιμος για λειτουργία.
Πριν την εκκένωση αφαιρέστε πρώτα τον εύκαμπτο σωλήνα αναρρόφησης από το υγρό.
Εάν η ισχύς αναρρόφησης είναι πολύ μεγάλη και το σχήμα του κάδου δεν ευνοεί τη ροή, μπορεί μετά την απενεργοποίηση να εκρεύσει νερό από τον εύκαμπτο σωλήνα.
Για να συνεχίσετε τη λειτουργία με στεγνή αναρρόφηση τοπο- θετήστε το ξηρό φίλτρο.
ΥΠΟΔΕΙΞΗ
Σε περίπτωση συχνής εναλλαγής μεταξύ στεγνής και υγρής αναρρόφησης, συνιστούμε την τοποθέτηση δεύτερου σετ φίλτρων, κατά προτίμηση κασετών πτυχωτών φίλτρων από πολυεστέρα.

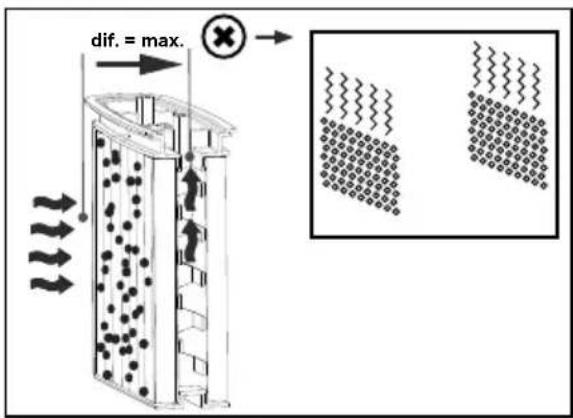

5 Διαρκής καθαρισμός φίλτρων
Ο αναρροφητήρας είναι εξοπλισμένος με ηλεκτρομαγνητικό σύστημα καθαρισμού των φίλτρων, με το οποίο η προσκολλημένη σκόνη μπορεί να απομακρυνθεί με δόνηση από τις
κασέτες πτυχωτών φίλτρων.
Οι κασέτες πτυχωτών φίλτρων καθαρίζονται εναλλάξ η μία μετά την άλλη, ώστε να διασφαλίζεται η εργασία με τη συσκευή χωρίς διακοπές.
- Συνεχής παρακολούθηση στάθμης του φίλτρου μέσω μέτρησης της διαφοράς πίεσης, για απόλυτα ακριβή καθαρισμό του φίλτρου αναλόγως των αναγκών κατά τη διάρκεια της λειτουργίας
- ά υψηλό ρεύμα αέρα κατά τη διάρκεια της λειτουργίας, ακόμη και σε κρίσιμα είδη σκόνης


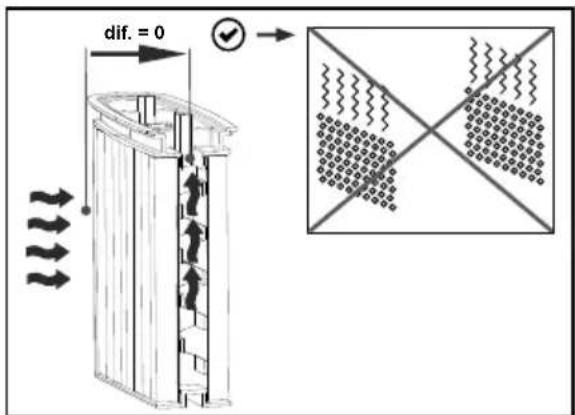

dif. = 0
Επιτρέπεται μόνο εφόσον η αναρροφώμενη σκόνη έχει οριακή τιμή επαγγελματικής έκθεσης > 1 mg/m³
Θέστε εκτός λειτουργίας τον αναρροφητήρα, αποσυνδέστε το βύσμα.
▷ Ανοίξτε τις ασφάλειες.
Αφαιρέστε το καπάκι και τον εύκαμπτο σωλήνα αναρρόφησης από τον κάδο.
▷ Αναποδογυρίστε τον κάδο.
6.1 Απόρριψη φλις σακούλας σκόνης
Αποσυνδέστε το βύσμα (βλ. σύντομες οδηγίες χρήσης ).
▶ Φορέστε προστατευτική μάσκα.
Αφαιρέστε τον εύκαμπτο σωλήνα αναρρόφησης, κλείστε το στόμιο αναρρόφησης με πώμα*.
Ανοίξτε τις πλευρικές ασφάλειες, αφαιρέστε το άνω τμήμα.
▷ Τραβήξε προσεκτικά τη φλάντζα από το στόμιο αναρρόφησης και κλείστε την.
Απορρίψτε το περιεχόμενο του κάδου όπως ορίζει ο νόμος.
6.2 Απορρίψτε τους σάκους απόρριψης πολυεστέρα.
Σάκοι απόρριψης πολυεστέρα: Θέστε τον αναρροφητήρα σε λειτουργία, δονήστε τις κασέτες πτυχωτών φίλτρων. Θέστε τον αναρροφητήρα εκτός λειτουργίας (βλ. σύντομες οδηγίες χρήσης)
▶ Φορέστε προστατευτική μάσκα.
Αφαιρέστε τον εύκαμπτο σωλήνα αναρρόφησης, κλείστε το στόμιο αναρρόφησης με πώμα*.
Avoíšte tis πλευρικές ασφάλειες, αφαιρέστε το άνω τμήμα. Πριν από την απενεργοποίηση, θέστε σε λειτουργία το άνω τμήμα με το διακόπτη στη θέση >IR<, για να αναρροφηθεί αιωρούμενη σκόνη που μπορεί να πέσει κάτω.
Κλείστε προσεκτικά τους σάκους απόρριψης πολυεστέρα με το ενσωματωμένο κορδόνι κλεισίματος.
▶ Τραβήξτε προσεκτικά τη φλάντζα από το στόμιο αναρρόφησης και ασφαλίστε.
Αφαιρέστε με προσοχή τους σάκους απόρριψης πολυεστέρα από τον κάδο.
Απορρίψτε το περιεχόμενο του κάδου όπως ορίζει ο νόμος.
6.3 Τοποθετήστε τη σακούλα φίλτρου φλις iPulse LMH
ΣΗΜΕΙΩΣΗ
Χρησιμοποιείτε μόνο σακούλες φίλτρου για στεγνό καθάρισμα.
Σύρετε τη φλάντζα εντελώς πάνω από την υποδοχή εισαγωγής (βλ. σύντομες οδηγίες χρήσης ).
ΣΗΜΕΙΩΣΗ

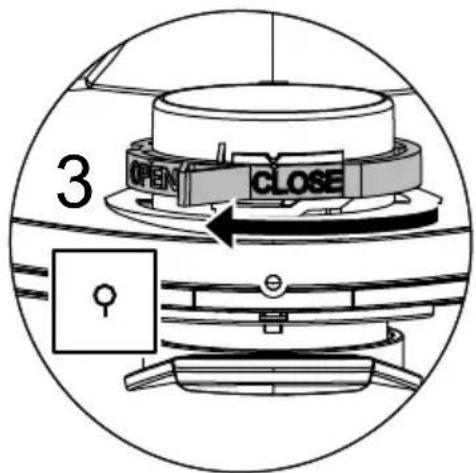

Λειτουργία του περιστροφικού τμήματος ολίσθησης
▶ Γυρίστε το κόκκινο περιστρεφόμενο τμήμα ολίσθησης προς τα μέσα στη θέση CLOSE (ΚΛΕΙΣΤΟ) όταν σταματά στον δείκτη ▲.
6.4 Τοποθετήστε τη σακούλα αδειάσματος και απόρριψης PE iPulse ✘ MH
ΥΠΟΔΕΙΞΗ
Μόνο οι αναρροφητήρες των κατηγοριών Μ και Η που διαθέτουν ειδικό κάδο και περιστρεφόμενο σύρτη στο άνοιγμα αναρρόφησης του τύπου RP350YDM και RP350YDH ενδείκνυνται για χρήση σε συνδυασμό με σάκους απόρριψης πολυεστέρα.
ΣΗΜΕΙΩΣΗ
Λειτουργία του περιστροφικού τμήματος ολίσθησης
▶ Γυρίστε το κόκκινο περιστρεφόμενο τμήμα ολίσθησης προς τα μέσα στ
▶ Σύρετε τη φλάντζα εντελώς πάνω από την υποδοχή εισαγωγής.
▶ Τοποθετήστε το πάνω άνοιγμα της σακούλας πάνω από τη στεφάνη του δοχείου.
7 Αντικατάσταση φίλτρων
7.1 Αντικατάσταση πτυχωτών φίλτρων
(Βλ. σύντομες οδηγίες χρήσης)
Δονήστε τις κασέτες πτυχωτών φίλτρων πριν την αντικατάσταση των φίλτρων.
Με ένα κέρμα ή παρεμφερές αντικείμενο περιστρέψτε αριστερόστροφα την ασφάλεια στο μάνδαλο κατά 90° και πιέστε το μάνδαλο προς τα πίσω.
▷ Ανοίξτε το κάλυμμα.
Κλείστε αμέσως τις κασέτες πτυχωτών φίλτρων, που μόλις αφαιρέσατε, σε έναι πλαστικό σάκο στεγανό στη σκόνη και απορρίψτε τις όπως ορίζει ο νόμος.
▶ Τοποθετήστε καινούριες κασέτες πτυχωτών φίλτρων.
Ανασηκώστε το εξάρτημα ασφάλισης, κατεβάστε το κάλυμμα και ασφαλίστε πιέζοντας ελαφρά.
8 Αντικατάσταση φίλτρου προστασίας μοτέρ
(Βλ. σύντομες οδηγίες χρήσης)
ΣΗΜΕΙΩΣΗ
Εάν το φίλτρο προστασίας μοτέρ είναι βρώμικο, αυτό υποδηλώνει βλάβη των κασετών φίλτρων.
▶ Αντικαταστήστε τις κασέτες πτυχωτών φίλτρων.
- Αντικαταστήστε ή ξεπλύνετε το φίλτρο προστασίας κινητήρα με νερό, στεγνώστε το και ξανατοποθετήστε το.
9 Μεταφορά
▶ Αφαιρέστε τον εύκαμπτο σωλήνα αναρρόφησης.
▶ Κλείστε την υποδοχή εισαγωγής με καπάκι.
▶ Τοποθετήστε το επάνω τμήμα στο δοχείο (κλείστε τις πλαϊνές ασφάλειες).
▶ Τοποθετήστε τα εξαρτήματα σε κατάλληλους πλαστικούς σάκους και σφραγίστε τους ή τοποθετήστε τα στη θήκη αποθήκευσης εργαλείων.
▶ Τοποθετήστε τα άκρα του εύκαμπτου σωλήνα το ένα μέσα στο άλλο.
▶ Τυλίξτε τον εύκαμπτο σωλήνα γύρω από τον αναρροφητήρα και σφηνώστε τον στη λαβή (βλ. σύντομες οδηγίες χρήσης).
10 Συντήρηση
ΣΗΜΕΙΩΣΗ
Πριν από τις εργασίες συντήρησης πρέπει να θέτετε τον αναρροφητήρα εκτός λειτουργίας και να αποσυνδέετε το βύσμα.
Για τη διενέργεια συντήρησης από το χρήστη ο αναρροφητήρας πρέπει
- va αποσυναρμολογείται,
- va kaθaríζεται kai
- va συντηρείται,
στο πλαίσιο του εφικτού χωρίς να προκληθεί κατά τη διαδικασία αυτή κίνδυνος για το προσωπικό συντήρησης ή άλλα άτομα.
Μέτρα προστασίας
Τα ενδεδειγμένα μέτρα προστασίας περιλαμβάνουν
- καθαρισμό πριν την αποσυναρμολόγηση,
- λήψη μέριμνας για τον εξαναγκασμένο εξαερισμό με χρήση φίλτρων που εφαρμόζεται στο χώρο που θα γίνει αποσυναρμολόγηση του αναρροφητήρα,
- καθαρισμό της χώρου που θα διεξαχθεί η συντήρηση και
- κατάλληλο εξοπλισμό προστασίας για το προσωπικό.
Μέτρα προστασίας για αναρροφητήρες των κατηγοριών Η και Μ
Το εξωτερικό του αναρροφητήρα πρέπει να καθαριστεί με ηλεκτρική σκούπα και να σκουπιστεί με πανί ή να χρησιμοποιηθούν μέσα στεγανοποίησης, πριν από την απομάκρυνση από την περιοχή κινδύνου. Όλα τα εξαρτήματα του αναρροφητήρα πρέπει να θεωρούνται βρώμικα, όταν απομακρύνονται από την περιοχή κινδύνου και πρέπει να γίνονται οι κατάλληλες ενέργειες για να αποτραπεί ο διασκορτισμός της σκόνης.
Βρώμικα αντικείμενα
Κατά τη διεξαγωγή των εργασιών συντήρησης και επισκευής πρέπει όλα τα βρώμικα αντικείμενα που δεν είναι δυνατόν να καθαριστούν σε ικανοποιητικό βαθμό, να απορριφθούν. Τέτοιου είδους αντικείμενα πρέπει να τοποθετούνται σε αδιαπέραστη συσκευασία σύμφωνα με τους ισχύοντες κανονισμούς για την απομάκρυνση ανάλογων απορριμμάτων.
10.1 Έλεγχος της αποτελεσματικότητας της ηλεκτρικής σκούπας
ΠΑΡΑΤΗΡΗΣΗ: Στους αναρροφητήρες της κατηγορίας Η πρέπει να ελέγχεται και η αποδοτικότητα τουλάχιστον μία φορά το χρόνο.
Πρέπει να υπάρχει στο χώρο ένας επαρκής ρυθμός ανανέωσης αέρα L, όταν ο αποβαλλόμενος αέρας επιστρέφει στο χώρο διεξαγωγής των εργασιών. Για περισσότερες υποδείξεις σχετικά ανατρέξτε στους κανονισμούς της χώρας σας.
Αν η ισχύς αναρρόφησης του αναρροφητήρα μειώνεται και δεν αυξάνεται ούτε με τον καθαρισμό των κασετών πτυχωτών φίλτρων (υπό την προϋπόθεση ότι ο κάδος εκκενώθηκε και Φλις σακούλα σκόνης αντικαταστάθηκε), τότε απαιτείται αντικατάσταση των
κασετών πτυχωτών φίλτρων (βλ. σύντομες οδηγίες χρήσης και κεφάλαιο 7.1).
10.2 Καθάρισμα
ΣΗΜΕΙΩΣΗ
Τα οξέα, η ακετόνη και οι διαλύτες μπορούν να βλάψουν μέρη της ηλεκτρικής σκούπας.
▶ Καθαρό δοχείο και αξεσουάρ με νερό.
▶ Σκουπίστε το επάνω τμήμα με ένα υγρό πανί.
▶ Αφήστε το δοχείο και τα αξεσουάρ να στεγνώσουν.
10.3 Επισκευή
⚠ KINΔΥΝΟΣ!
Οι αναρροφητήρες που δεν έχουν επισκευαστεί από εξειδικευμένο προσωπικό αποτελούν κίνδυνο για το χρήστη.
Οι επισκευές πρέπει να διεξάγονται μόνο από εξειδικευμένο προσωπικό, π. χ. την υπηρεσία εξυπηρέτησης πελατών. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.
11 Αυτοβοήθεια σε περίπτωση βλάβης
| ΥΠΟΔΕΙΞΗ | ||
| Τα προβλήματα λειτουργίας δεν οφείλονται πάντα σε ελαπτώματα του αναρροφητήρα. | ||
| Βλάβη Πιθανή αιτία Αντιμετώπιση | ||
| Μείωση της ισχύος αναρρόφησης | Βρώμικο φίλτρο | Καθαρισμός. |
| Φλις σακούλα σκόνης γεμάτη | Αντικατάσταση. | |
| Κάδος πλήρης Εκκένωση. | ||
| Απόφραξη ακροφυσίου, σωλήνα ή εύκαμπτου σωλήνα | Καθαρισμός. | |
| Ο αναρροφητήρας δεν ξεκινάει | Βάλατε το βύσμα στην υποδοχή ρεύματος; | |
| Μήπως το δίκτυο δεν φέρει τάση; | ||
| Το καλώδιο δικτύου είναι εντάξει; | ||
| Έχετε κλείσει σωστά το καπάκι; | ||
| Έχετε απενεργοποιήσει τον αισθητήρα νερού; | ||
| Είναι ο αναρροφητήρας ρυθμισμένος στη λειτουργία ετοιμότητας «AR»; | Ρυθμίστε το διακόπτη στη θέση «Ι» ή «ΙR» (βλ. «2 Στοιχεία ενδείξεων και χειρισμού»). | |
| Ο αναρροφητήρας δεν ξεκινάει με την ενεργοποίηση του εργαλείου στον τρόπο λειτουργίας >AR< | Βρίσκεται το βύσμα του εργαλείου στην υποδοχή της συσκευής; | Εισαγάγετε το βύσμα στην υποδοχή της ηλεκτρικής σκούπας |
| Είναι βρώμικη η μαγνητική βαλβίδα του αυτόματου συστήματος ενεργοποίησης πεπιεσμένου αέρα*; | Ξεπλύνετε το αυτόματο σύστημα ενεργοποίησης πεπιεσμένου αέρα* με οινόπνευμα | |
| Γίνεται αναρρόφηση του σάκου απόρριψης πολυεστέρα στο φίλτρο | Λάθος θέση του περιστρεφόμενου σύρτη | Θέστε τον περιστρεφόμενο σύρτη στη θέση OPEN (βλ. «6.4 Τοποθετήστε τη σακούλα αδειάσματος και απόρριψης PE»). |
| Αναρροφητήρες της κατηγορίας Μή Η: με χάρτινο φίλτρο σκόνης τοποθετημένο στον κάδο | Λάθος θέση του περιστρεφόμενου σύρτη | Θέστε τον περιστρεφόμενο σύρτη στη θέση CLOSE (βλ. «6.3 Τοποθετήστε τη σακούλα φίλτρου φλις»). |
Μην κάνετε άλλες επεμβάσεις στη συσκευή, αλλά απευθυνθείτε στο συνεργείο εξυπηρέτησης πελατών.
12 Γνήσια εξαρτήματα
| ΥΠΟΔΕΙΞΗ | ||
| Χρησιμοποιείτε γνήσια εξαρτήματα. | ||
| Χαρακτηρισμός είδους | Ιδιαιτερότητες/υλικό | Μέγεθος παραγγελίας (1 σετ) |
| Φλις σακούλα σκόνης FBV 25/35 | για πλαστικό κάδο 30 l, εγκεκριμένη κατηγορία από το Ινστιτούτο Ασφάλειας στην Εργασία των Επαγγελματικών Συνδέσμων (IFA) M | 5 τεμ. |
| Κασέτα φίλτρου FK 4300 | Υλικό κυτταρίνης, εγκεκριμένη κατηγορία από το IFA M | 2 τεμ. |
| Κασέτα φίλτρου FK P 4300 | Πολυεστέρας, εγκεκριμένη κατηγορία από το IFA M | 2 τεμ. |
| Κασέτα φίλτρου FK P 4300 HEPA (H 14) | Κασέτα φίλτρου 3 στρώσεων, εγκεκριμένη κατηγορία από το Ινστιτούτο IFA H | 2 τεμ. |
| Σάκος απόρριψης πολυεστέρα | μόνο για ηλεκτρικές σκούπες RP κατηγορίας M και H | 5 τεμ. |
13 Τεχνικά χαρακτηριστικά
| RP350YDM RP350YDH | |||
| Τάση 220-240 V~ 220-240 V~ | |||
| Συχνότητα 50/60 Hz 50/60 Hz | |||
| Ονομαστική ισχύς Watt 1200 1200 | |||
| Μέγιστη ισχύς Watt 1400 1400 | |||
| Ροή αέρα* | m3/h 151 151 | ||
| Ροή αέρα** | m3/h | 263 263 | |
| Υποπίεση* hPa 235 235 | |||
| Υποπίεση** | hPa | 270 270 | |
| Ηχητική πίεση db(A) 69,5 69,5 | |||
| Βάρος kg | 14,4 14,4 | ||
| Επιφάνεια του φίλτρου | cm2 | 8400 8400 | |
* στον εύκαμπτο σωλήνα, ** του ανεμιστήρα Καλώδιο σύνδεσης για αναρροφητήρες με υποδοχή ρεύματος: H07RN-F 3 x 1,5
14 Έλεγχοι και εγκρίσεις
Οι ηλεκτροτεχνικοί έλεγχοι πρέπει να διενεργούνται σύμφωνα με τις προδιαγραφές του κανονισμού πρόληψης ατυχημάτων (BGV A3) και σύμφωνα με το πρότυπο DIN VDE 0701 Méρος 1 και Méρος 3. Οι έλεγχοι αυτοί πρέπει να διενεργούνται σύμφωνα με το πρότυπο DIN VDE 0702 σε τακτικά διαστήματα και είναι απαραίτητοι μετά από επισκευή ή τροποποίηση της συσκευής. Οι αναρροφητήρες έχουν υποβληθεί σε έλεγχο με επιτυχία σύμφωνα με το πρότυπο IEC/EN 60335–2–69.
ΥΠΟΔΕΙΞΗ
Οι παλιές συσκευές περιέχουν πολύτιμα υλικά που είναι κατάλληλα για επανεπεξεργασία. Μην απορρίπτετε τους αναρροφητήρες με τα συνήθη οικιακά απορρίμματα, αλλά με τον προβλεπόμενο τρόπο μέσω κατάλληλων συστημάτων συλλογής, π. χ. μέσω της αντίστοιχης δημοτικής υπηρεσίας αποκομιδής απορριμμάτων.
ΕΓΓΥΗΣΗ
Εγγυώμαστε τα εργαλεία HiKOKI Ρομθ Τοοίβ σύμφωνα με τη νο- μοθεσία και τους κανονισμούς ανά χώρα. Η παρούσα εγγύηση δεν καλύπτει ελαττώματα ή ζημιές λόγω κακής χρήσης, κακοποίησης ή φυσιολογικής φθοράς. Σε περίπτωση παραπόνων παρακαλούμε αποστείλετε το Power Tool χωρίς να το αποσυναρμολογήσετε μαζί με το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλος των οδηγιών αυτών, σε Εξουσιοδοτημένο Κέντρο Επτισκευής της HiKOKI.
Türkçe
Οι ηλεκτρικές σκούπες της κατηγορίας L είναι κατάλληλες για την αναρρόφηση ξηρών, μη εύφλεκτων, επικίνδυνων για την υγεία σκονών με οριακές τιμές χώρου εργασίας > 1 mg/m³.
Οι αναρροφητήρες της κατηγορίας Μ είναι κατάλληλοι για την απορρόφηση/αναρρόφηση στεγνής, μη εύφλεκτης σκόνης, μη εύφλεκτων υγρών, ροκανιδιών και επικίνδυνης σκόνης με οριακή τιμή επαγγελματικής έκθεσης ≥ 0,1 mg/m³.
