| Produkttype | Bordstøvsuger (vann og støv) |
| Merke | HiKOKI |
| Modell | RP350YDM |
| Strømforsyningsspenning | 220-240 V ~, 50/60 Hz |
| Nominell effekt | 1200 W |
| Maksimal effekt | 1400 W |
| Maks luftmengde (ved vifte) | 263 m³/h |
| Maks undertrykk (ved vifte) | 270 hPa |
| Lydnivå | 69,5 dB(A) |
| Vekt | 14,4 kg |
| Filteroverflate | 8400 cm² |
| Støvklasse | Kategorier M og H |
| Filterrengjøringsfunksjon | Automatisk ved vibrasjon (iPulse) |
| Fyllnivåindikator | Visuell og lyd |
| Væskeoppsuging | Ja, med automatisk stopp ved nivåsensor |
| Stikkontakt for elektroverktøy | Ja, med hvilemodus (AR) |
| Inkluderte tilbehør | Fiberdukfilterpose, filterkassett, PE-tømmepose |
| Vedlikehold | Regelmessig rengjøring av filter, tømming av beholder, årlig kontroll (kategori H) |
| Sikkerhet | Beskyttelse mot farlig støv, automatisk væskestopp, motorvern |
| Reservedeler | Filterkassetter FK 4300/FKP 4300, filterposer, PE-poser |
| Reparerbarhet | Reparasjon kun av autorisert ettersalgsservice |
Ofte stilte spørsmål - RP350YDM HiKOKI
Brukerspørsmål om RP350YDM HiKOKI
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Håndstøvsuger i PDF-format gratis! Finn veiledningen din RP350YDM - HiKOKI og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. RP350YDM av merket HiKOKI.
BRUKSANVISNING RP350YDM HiKOKI
3.1 Til- og frakobling
→ Støvsuger er klar til sugning.
Støvsugere i klasse M, H og H-asbest skal fortrinsvis anvendes som førstøvsugere.
4.2 Vådsugning
ADVARSEL!
Sæt tørt filter i ved efterfølgende tørsugning.
BEMÆRK
Anvend kun filterpose i fleece til tør støvsugning.
- Skub flangen helt hen over stikdåsen (se Kort vejledning 📄).
BEMÆRK
▶ Udskift filterkassetter.
- Udskift motorbeskyttelsesfilteret/vask motorbeskyttelsesfilteret under rindende vand, tør det og sæt det i igen.
9 Transport
▶ Rens beholderen og tilbehøret med vand.
▶ Tør den øverste sektion af med en fugtig klud.
▶ Lad beholderen og tilbehøret tørre.
10.3 Reparation
⚠️ FARE!
14 Tests og godkendelser
▶ Sätt i kontakten i uttaget
Försiktighetsåtgärder

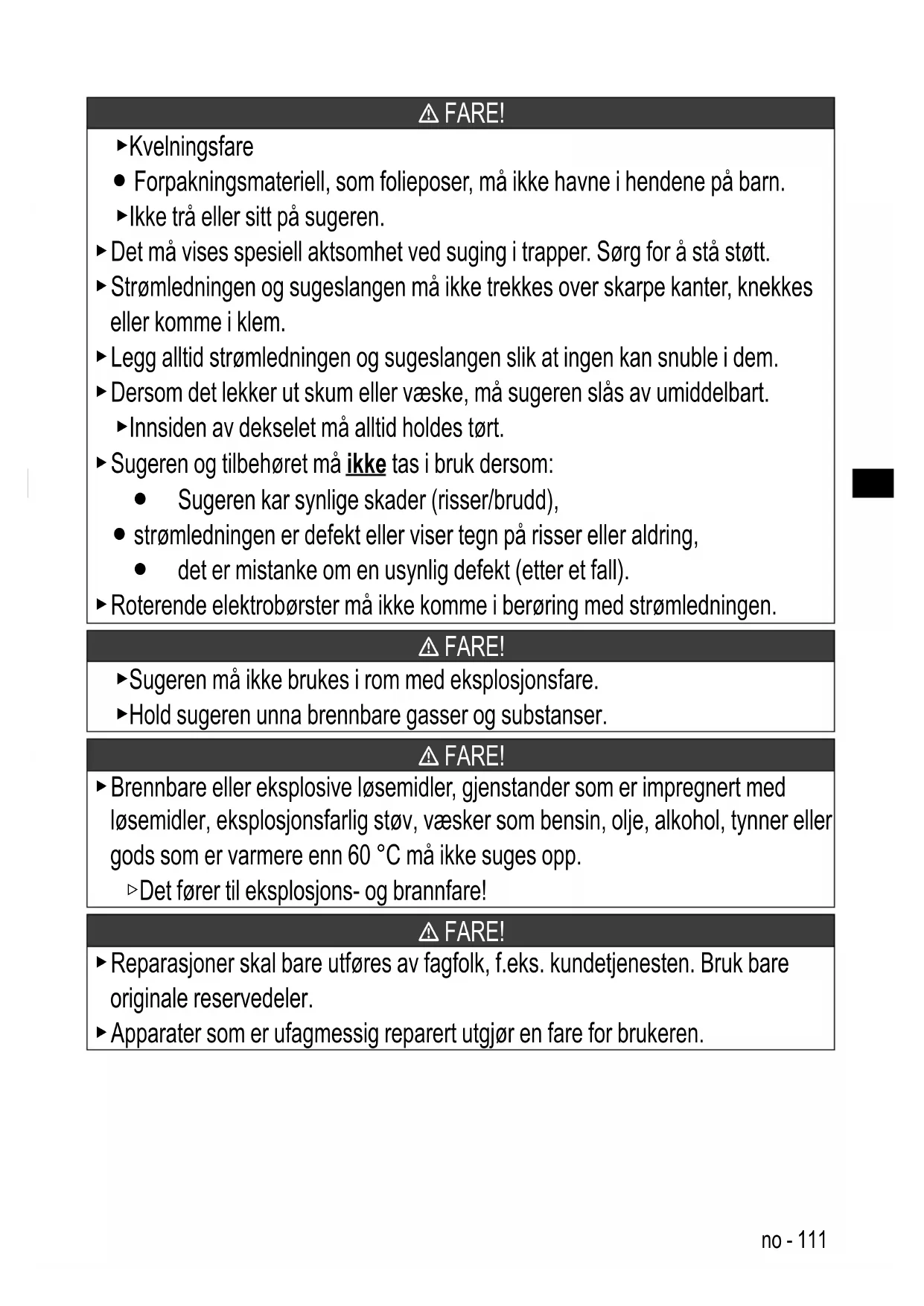

Sugere i klassene M og H er testet og godkjent iht.
Det må vises spesiell aktsomhet ved suging i trapper. Sørg for å stå støtt.
- Strømledningen og sugeslangen må ikke trekkes over skarpe kanter, knekkes eller komme i klem.
▶ Legg alltid strømledningen og sugeslangen slik at ingen kan snuble i dem.
▶ Dersom det lekker ut skum eller væske, må sugeren slås av umiddelbart.
▶Innsiden av dekselet må alltid holdes tørt.
▶ Sugeren og tilbehøret må ikke tas i bruk dersom:
- Sugeren kar synlige skader (risser/brudd),
- strømledningen er defekt eller viser tegn på risser eller aldring,
▶Sugeren må ikke brukes i rom med eksplosjonsfare.
▶Hold sugeren unna brennbare gasser og substanser.
⚠️ FARE!
▶ Brennbare eller eksplosive løsemidler, gjenstander som er impregnert med løsemidler, eksplosjonsfarlig støv, væsker som bensin, olje, alkohol, tynner eller gods som er varmere enn 60 °C må ikke suges opp.
▷Det fører til eksplosjons- og brannfare!
⚠️ FARE!
▶ Reparasjoner skal bare utføres av fagfolk, f.eks. kundetjenesten. Bruk bare originale reservedeler.
- Apparater som er ufagmessig reparert utgjør en fare for brukeren.
⚠️ FARE!
- Stikkontakten på sugeren må bare brukes til formål som er fastsatt i bruksanvisningen.
▶ Produsenten tar ikke ansvar for skader som er oppstått ved ikke-forskriftsmessig betjening eller faglig ukorrekt reparasjon. - Ikke bruk skjøteledninger med skader.
▶ Dersom strømledningen blir skadet, må den erstattes med en spesiell strømledning som kan skaffes av produsenten eller produsentens kundetjeneste.
▶ Ved elektrobørsting må de roterende børstene ikke komme i berøring med strømledningen.
▶Spenningen må typeskiltet må stemme overens med nettspenningen.
▶ Hver gang etter bruk og før ethvert vedlikehold må sugeren slås av og strømledningen trekkes ut.
▶Trekk bare i strømstøpselet, ikke i strømledningen. - Ikke sett inn eller ta ut strømstøpselet med fuktige hender.
Strømtilførselen må være sikret via en sikring med egnet strømstyrke.
▶Sugeren må aldri åpnes utendørs i regn eller tordenvær.
⚠ ADVARSEL!
▶ Sugere i klasse M er egnet for oppsuging av tørt, ikke-brennbart støv, ikke-brennbare væsker, trestøv og støv med MBC ≥ 0,1 mg/m³.
▶ Sugere i klasse H er egnet for oppsuging av tørt, ikke-brennbart støv, kreft-fremkallende og sykdomsfremkallende partikler samt ikke-brennbare væsker, trestøv og helseskadelig støv med alle grenseverdier for eksponering.
▶ Støvsuger i støvklasse L egner seg til opp-/avsuging av tørt, ikke-brennbart, helsefarlig støv med arbeidsplassgrenseverdier > 1 mg/m³.
⚠ ADVARSEL!
▶ Personer (inkludert barn) som på grunn av sine fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap ikke er i stand til å betjene sugeren trygt bør ikke bruke denne sugeren uten tilsyn og veiledning fra en ansvarlig person.
- Ved barn, gamle eller svakelige personer skal det vises spesiell forsiktighet.
- Rett aldri dyser, slanger eller rør mot mennesker eller dyr.
⚠ ADVARSEL!
▶ Bruk bare børster som er levert sammen med sugeren eller fastlagt i bruksanvisningen. Bruk av andre børster kan begrense sikkerheten.
▶ Rengjør og desinfiser sugeren umiddelbart etter bruk for å forebygge algevekst på grunn av lengre tids manglende rengjøring, spesielt ved bruk i næringsmiddelindustrien.
- Ikke bruk dampstråleapparater eller høytrykksvaskere til rengjøringen.
- Syre, aceton og løsemidler kan skade sugerdelene.
▶ La ikke apparatet stå uten tilsyn. Trekk ut strømledningen ved lengre arbeidspauser.
- Ikke rengjør filterkassettene med trykkluft.
▶ Bruk støvsugeren kun til de spesifiserte arbeidsoppgavene.
Les bruksanvisningen omhyggelig igjennom før sugeren tas i bruk. Den gir viktige anvisninger for betjeningen, sikkerheten samt vedlikehold og stell. Oppbevar bruksanvisningen omhyggelig og gi den videre til neste eier ved avhending.
Produsenten forbeholder seg rett til å endre på konstruksjon og utstyr.
Det må ikke utføres andre arbeider enn de som er beskrevet i denne bruksanvisningen.
1 Før bruk
Påse ved utpakkingen at apparatet er fullstendig og ikke har transportskader.
Før bruk skal brukeren forsynes med informasjon, anvisninger og opplæring for bruk av sugeren og om de substansene den skal brukes til, inkludert informasjon om sikker håndtering av det oppsugde materialet.
2 Display- og betjeningselementer
Velg følgende funksjoner og innstillinger:
| 0 |  | Sugeren slått av | - Stikkontakten spenningsførende |
| I |  | Sugeren går | - Stikkontakten spenningsførende- Automatisk vibratorfunksjon av |
| IR |  | Sugeren går | - Stikkontakten spenningsførende- Automatisk vibratorfunksjon på |
| AR |  | Beredskapsdrift | - Stikkontakten spenningsførende- Automatisk vibratorfunksjon på- Sugeren slås på og av via et elektro-/trykkluftverktøy som er koblet til stikkontakten. |
| Automatisk vibratorfunksjon | - Under sugingen blir foldefilterkassettene rengjort avvekslende når en bestemt vakuumverdi nås da det fortsatt er tilstrekkelig sugeluft tilgjengelig. | ||
| Fyllingsindikator | - Fyllingsindikatoren lyser når beholderen er full og/eller sugeslangen er tilstoppet. På sugere i klasse M og H utløses dessuten et lydsignal. | ||
| Innstilling av sugeslange-diameter | - Bestem maksimal vakuumverdi for den automatiske vibrasjonen. |
3 Igangsetting
3.1 Slå på og av
Når strømledningen er tilkoblet står stikkontakten på sugeren alltid under spenning, uavhengig av bryternes innstilling.
⚠ FORSIKTIG!
Elektroverktøy eller trykkluftverktøy må alltid være avslått når de kobles til
ANVISNING
I bryterstillingen >0< kan stikkontakten på sugeren brukes som skjøteledning.
⚠ Tilkoblingsverdi: Suger + tilkoblet apparat maksimalt 16 A.
▶ Sett støpselet inn i stikkontakten
0< Sugeren slått av
|< Sugeren slått på uten vibratorfunksjon
IR< Sugeren slått på med automatisk. vibratorfunksjon
AR< Sugeren i standby
Når verktøyet slås av, går sugeren i ytterligere ca.
10 sekunder for å forhindre at en restmengde blir etterlatt i slangen.
▶ Sett sugeren på bryterstilling >0<.
▶ Trekk ut stikkontakten etter avslutning.
▶ Sugerøret kan oppbevares ved å stikke det inn i tilbehørsdepotet* på bakveggen av beholderen og feste det.
- Slangeendene kan stikkes i hverandre slik at ingen smusspartikler slipper ut.
⚠ FORSIKTIG!
Valgbryter for minimumsvolumstrømsignal (horn og lys) på sugere i klasse «M» og «H»
I modiene >AR< og >IR< foretas følgende innstilling, avhengig av slangediameteren:
| Innvendig slangediameter Bryterstilling | |
| ∅ 35 mm ∅ 35 | |
| ∅ 27 mm ∅ 27 | |
| ∅ 21 mm ∅ 21 | |
| Det foretas ingen turtallsregulering.Sugeren går alltid på maks. turtall. | |
▶ Sett strømstøpselet på sugeren inn i stikkontakten.
Sett bryteren for normaldrift uten vibreringsfunksjon på «I», for normaldrift med vibreringsfunksjon på «IR» eller for beredskapsdrift på «AR».
→ Sugeren er klar til suging.
▷ Sett bryteren på «O» etter sugingen.
→ Sugeren er slått av.
Trekk strømstøpselet på sugeren ut av stikkontakten.
Rydd bort strømledningen.
Ta av elektro-/trykkluftverktøyet.
(* avhengig av utstyrsvariant)
4 Driftstyper
▶ Ved bruk av håndtaksrøret kan sugeeffekten tilpasses ved hjelp av inntaksluftskyveren.
4.1 Tørrsuging
Sug bare med tørt filter, suger og tilbehør for at støvet ikke skal bli klebrig og danne avleiringer.
Ved suging av rust, sement, gips, mel eller lignende støv anbefaler vi å sette inn en Fleece-filterpose skal alltid brukes sammen med foldefi Iterkassetter.
ANVISNING
Sugere i klassene M, H og H-asbest skal fortrinnsvis brukes som tørrsugere.
4.2 Våtsuging
ADVARSEL!
Dersom det lekker ut skum eller væske, må sugeren slås av umiddelbart.
Tøm beholderen og eventuelt filterkassetten.
ANVISNING
Rengjør vannstandssensorene (1) regelmessig, og undersøk dem ved tegn på skade.
Foldefi Iterkassettene er egnet til våt støvsuging.
| ⚠ FORSIKTIG! |
| Dersom sugeren ikke slås av, forblir gjenstartssikringen aktiv. Sugeren er først driftsklar igjen når den er slått av og deretter på igjen. |
Før tømming skal først sugeslangen tas ut av væsken.
På grunn av høy sugeeffekt og strømningsgunstig beholderform kan litt vann renne tilbake ut av slangen etter at apparatet er slått av.
▶ Ved etterfølgende tørrsuging må tørt filter settes inn.
ANVISNING
Ved hyppig veksling mellom tørr- og våtsuging anbefaler vi bruk av et ytterligere filtersett, fortrinnsvis polyester-foldefilterkassetter.
5 Permanent fi Iterrengjøring
Sugeren er utstyrt med en elektromagnetisk fi Iterrengjøring, slik at klebrig støv kan ristes av fra foldefi Iterkassettene.
Foldefi Iterkassettene blir rengjort vekselvis etter
hverandre, slik at det kan arbeides kontinuerlig.
- Stadig påfyllingsnivåovervåkning av filteret gjennom trykkdifferansemåling, for en absolutt nøyaktig behovsstyrt filterrengjøring i løpet av driften
- Gjennom dette garanteres konstant, høy luftstrøm i løpet av driften, også ved kritiske støvtyper
Bare tillatt ved støv med MBC > 1 mg/m³
Slå av sugeren, trekk ut strømstøpselet.
▶ Åpne dekslene.
Ta deksel og sugeslange av fra beholderen.
▷ Vipp ut beholderen.
- Trekk ut strømstøpselet (se den korte bruksanvisningen 📄).
Trekk ut munningsbeskyttelsen.
Ta av sugeslangen, lukk sugestussen med en propp*.
- Äpne sidedekslene, ta av overdelen.
- Trekk flensen forsiktig av fra sugestussen og lukk flensen.
6.2 Avfallshåndter PE-tømme- og avfallsposen
PE-tømme- og avfallspose: Slå på sugeren, vibrer foldefilterkassettene. Slå av sugeren (se den korte bruksanvisningen)
Trekk ut munningsbeskyttelsen.
Ta av sugeslangen, lukk sugestussen med en propp*.
- Åpne sidedekslene, ta av overdelen.
Sett overdelen på bryterstilling >IR< før den settes ned, slik at eventuell svevestøv blir sugd opp.
Lukk PE-tømme- og avfallsposen forsiktig med det vedlagte lukkebåndet.
- Trekk flensen forsiktig av fra sugestussen og lukk den.
Ta PE-tømme- og avfallsposen forsiktig ut av beholderen.
Avfallshåndter det sugde materialet i henhold til de forskriftsmessige bestemmelsene.
Bruk kun fiberduk-filterposer for tørr støvsuging.
- Skyv flensen helt over inntakskontakten (se den korte bruksanvisningen)
MERK
Betjene rotasjonsbryteren
Vri den røde rotasjonsbryterens innside til posisjon CLOSE til stoppet på markøren ▲.
6.4 Sett inn PE tømme- og bortskaffi ngspose
iPulse MH
ANVISNING
Bare sugere i klasse M og H med spesialbeholder og dreieskyver i sugeåpningen av typene RP350YDM og RP350YDH er egnet for bruk av PE-tømme- og avfallsposer.
MERK

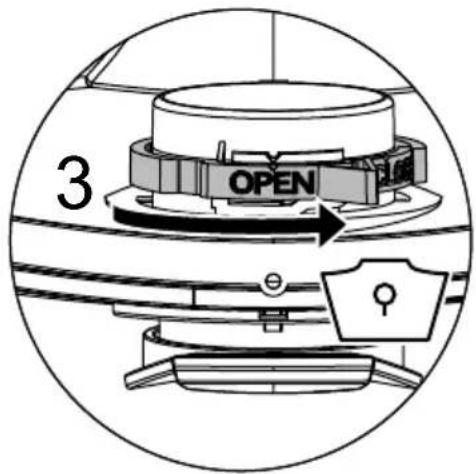

Betjene rotasjonsbryteren
Vri den røde rotasjonsbryterens innside til posisjon OPEN til stoppet på markøren ▲.
▶ Skyv flensen helt over inntaket.
▶ Plasser den øvre poseåpningen over beholderkanten.
7.1 Bytte foldefi Iter
(Se den korte bruksanvisningen
Rist av foldefilterkassettene før bytte av filter.
Drei låsen på sperren 90° mot klokken med en mynt eller lignende, og trykk sperren bakover.
▶ Klapp opp panseret
Ta ut foldefilterkassetten og legg den umiddelbart i en støvtett kunststoffpose, lukk den og avfallshåndter den på forskriftsmessig måte.
8 Bytte motorbeskyttelsesfi Iter
(Se den korte bruksanvisningen
ANVISNING
▶ Bytt foldefilterkassettene.
Bytt motorbeskyttelsesfilteret eller vask det under rennende vann, tørk det og sett det inn igjen.
9 Transport
Fjern sugeslangen.
▶ Lukk inntakskontakten med hetten.
▶ Plasser toppseksjonen på beholderen (lukk sidehengslene).
▶ Legg tilbehøret i egnede plastposer og lukk posene, eller stikk tilbehøret i verktøydepotet.
▶ Sett enden på sugeslangen inn i begynnelsen på sugeslangen.
▶ Legg slangen rundt sugeren og klem den inn ved håndtaket (se den korte bruksanvisningen).
10 Vedlikehold
MERK
Slå av sugeren og trekk ut strømstøpselet hver gang sugeren skal vedlikeholdes.
Ved vedlikehold foretatt av brukeren må sugeren
- tas fra hverandre,
- rengjøres og
- vedlikeholdes
i den grad det kan utføres uten at det utgjør en fare for vedlikeholdspersonalet og andre personer.
Forsiktighetsforanstaltninger
Egnede forsiktighetsforanstaltninger omfatter
- Rengjøring før demontering,
- Sørg for filtrert tvangsventilasjon på stedet der sugeren skal demonteres,
- rengjøring av vedlikeholdsområdet og
- egnet personlig verneutstyr.
Forsiktighetsforanstaltninger for sugere i klasse H og M
Sugeren skal støvsuges utvendig og tørkes ren eller behandles med tetningsmiddel før den tas ut av det farlige området. Alle sugerdeler må anses som forurenset når de tas ut av det farlige området, og man må treffe egnede tiltak for å unngå støvspredning.
Forurensede gjenstander
Når vedlikeholds- og reparasjonsarbeider utføres må alle forurensede gjenstander som ikke kunne rengjøres tilfredsstillende skrotes (avfalshåndteres). Slike gjenstander må legges i tette poser i overensstemmelse med gjeldende bestemmelser for håndtering a slikt avfall.
10.1 Testing av støvsugerens effektivitet
MERKNAD: I tillegg bør sugere i klasse H effektkontrolleres minst en gang i året.
Det må være en tilstrekkelig Luftutvekslingsrate L i rommet når ventilasjonsluften går tilbake. For øvrige anvisninger henvises til de nasjonale bestemmelsene.
Dersom sugerens sugeeffekt avtar og rengjøringen av foldefilterkassettene blir hyppigere, eller sugeeffekten forsvinner (forutsatt at beholderen er tømt og Fleece-filterpose er byttet), er det nødvendig å bytte foldefi Iterkassettene(se den korte bruksanvisningen avsnitt 7.1).
10.2 Rengjøring
MERK
Syrer, aceton og løsningsmidler kan skade deler av støvsugeren.
▶ Rengjør beholderen og tilbehør med vann.
▶ Tørk av toppseksjonen med en fuktig klut.
▶ La beholderen og tilbehør tørke.
10.3 Reparasjon
⚠️ FARE!
- Sugere som er ufagmessig reparert utgjør en fare for brukeren.
▶ Reparasjoner skal bare utføres av fagfolk, f. eks. kundetjenesten. Bruk bare originale reservedeler.
11 Selvhjelp ved feil
| ANVISNING | ||
| Det er ikke alltid funksjonsfeil skyldes defekt på sugeren. | ||
| Feil Mulig årsak Tiltak | ||
| Avtakende sugeeffekt Skittent fi Iter Rengjør. | ||
| Fleece-fi Iterpose full Bytt. | ||
| Beholder full Tøm. | ||
| Dyse, rør eller slange tilstoppet Rengjør. | ||
| Sugeren starter ikke Står strømstøpselet i stikkontakten? | ||
| Er nettet strømløst? | ||
| Er strømledningen i orden? | ||
| Er dekselet riktig lukket? | ||
| Er vannsensoren koblet ut? | ||
| Står sugeren i beredskapsdrift «AR»? Still på «I» eller «IR» (se «2 Display- og betjenings-elementer»). | ||
| Sugeren går ikke når verktøyet slås på i >AR<-modus | Står strømstøpselet på verktøyet i stikkontakten? | Sett strømstøpselet i støvsugerens stikkontakt |
| Er magnetventilen for trykkluft-innkoblingsautomatikken* skitten? | Skyll trykkluft-innkoblingsautomatikken* med alkohol | |
| PE-tømme- og avfallsposen blir sugd mot fi Iteret | Dreieskyveren står i feil posisjon Still dreieskyveren i posisjon OPEN (se «6.4 Sett inn PE tømme- og bortskaffi ngspose»). | |
| Sugere i klasse M eller H: Støv i beholder ved innsatt papirfi Iter | Dreieskyveren står i feil posisjon Still dreieskyveren i posisjon CLOSE (se «6.3 Sett inn fiberduk-filterpose»). | |
Foreta ingen øvrige inngrep, men kontakt det sentrale kundetjenesteverkstedet.
12 Originaltilbehør
| ANVISNING | ||
| Bruk originalt tilbehør. | ||
| Artikkelbetegnelse Særegenheter/materiale Bestillingsstør- | relse (1 sett) | |
| Fleece-filterpose FBV 25/35 | 30-I-kunststoffbeholder, tillatt for IFA klasse M | 5 Stk. |
| Filterkassett FK 4300 | Cellulosemateriale, tillatt for IFA klasse M | 2 Stk. |
| Filterkassett FKP 4300 | Polyestermateriale, tillatt for IFA klasse M | 2 Stk. |
| Filterkassett FKP 4300 HEPA (H 14) | 3-lags filterkassett, tillatt for IFA Klasse H | 2 Stk. |
| PE-tømme- og avfallspose | bare for RP-suger i klasse M og H | 5 Stk. |
13 Tekniske data
| RP350YDM RP350YDH | |||
| Spenning 220-240 V~ 220-240 V~ | |||
| Frekvens 50/60 Hz 50/60 Hz | |||
| Nominell effekt Watt 1200 1200 | |||
| Maks. effekt Watt 1400 1400 | |||
| Luftstrøm* m | ^3/h 151 151 | ||
| Luftstrøm** | m^3/h | 263 263 | |
| Vakuum* hPa 235 235 | |||
| Vakuum** | hPa | 270 270 | |
| Lydtrykk db(A) 69,5 69,5 | |||
| Vekt kg 14,4 | 14,4 | ||
| Filteroverflate | cm^2 | 8400 8400 | |
14 Tester og godkjenninger
Elektrotekniske kontroller skal foretas i henhold til forskriftene i den ulykkesforebyggende forskriften (BGV A3) og iht. DIN VDE 0701 del 1 og del 3. Disse kontrollene skal iht. DIN VDE 0702 foretas med regelmessig avstand og etter reparasjoner og endringer. Sugeren er kontrollert iht. IEC/EN 60335–2–69.
ANVISNING
Brukte apparater inneholder verdifulle materialer som er egnet til gjenvinning. Sugeren skal ikke kastes som husholdningsavfall, men skal avfallshåndteres på faglig korrekt måte gjennom egnede oppsamlingssystemer, f. eks. kommunens innsamlingssted.
GARANTI
Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifikke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. Hvis du ønsker å klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.
Støvsuger i støvklasse L egner seg til opp-/avsuging av tørt, ikke-brennbart, helsefarlig støv med arbeidsplassgrenseverdier > 1 mg/m³.
Sugere i klasse M er egnet for oppsuging av tørt, ikke-brennbart støv, ikke-brennbare væsker, trestøv og støv med MBC ≥0,1 mg/m³.
