Omada EAP223 - Σημείο πρόσβασης TP-LINK - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Σημείο πρόσβασης Wi-Fi
Μάρκα	TP-Link
Μοντέλο	Omada EAP223
Διαστάσεις (περίπου)	200 x 200 x 30 mm
Βάρος (περίπου)	0,3 kg
Τροφοδοσία	PoE (802.3af/at) ή τροφοδοτικό (δεν περιλαμβάνεται)
Διεπαφή δικτύου	1 θύρα Gigabit Ethernet (PoE in)
Πρότυπα ασύρματης δικτύωσης	IEEE 802.11a/b/g/n/ac/ax
Ζώνες συχνοτήτων	2,4 GHz και 5 GHz
Μέγιστη ταχύτητα (θεωρητική)	Έως 1,8 Gbps
Κεντρική διαχείριση	Ελεγκτής Omada (λογισμικό ή υλικό)
Εγκατάσταση	Τοποθέτηση σε οροφή ή τοίχο
Συντήρηση και καθαρισμός	Καθαρίστε με ένα στεγνό και μαλακό πανί. Μη χρησιμοποιείτε χημικά προϊόντα.
Ασφάλεια	Ακολουθήστε τις οδηγίες: αποφύγετε το νερό, τη φωτιά, μην αποσυναρμολογείτε. Χρησιμοποιείτε μόνο συνιστώμενα αξεσουάρ.
Ανταλλακτικά και δυνατότητα επισκευής	Μη διαθέσιμα. Επικοινωνήστε με την υποστήριξη της TP-Link για οποιοδήποτε πρόβλημα.

Συχνές ερωτήσεις - Omada EAP223 TP-LINK

Πώς να εγκαταστήσω φυσικά το σημείο πρόσβασης Omada EAP223;

Μπορείτε να το τοποθετήσετε στην οροφή ή στον τοίχο χρησιμοποιώντας το παρεχόμενο στήριγμα. Ακολουθήστε τα βήματα στο εγχειρίδιο: σημειώστε τις τρύπες, τρυπήστε, στερεώστε το στήριγμα, συνδέστε το καλώδιο Ethernet και στη συνέχεια κουμπώστε το AP περιστρέφοντάς το δεξιόστροφα.

Πώς να τροφοδοτήσω το Omada EAP223;

Μπορεί να τροφοδοτηθεί μέσω PoE (Power over Ethernet) μέσω ενός switch PoE ή ενός injector PoE, ή με τροφοδοτικό (δεν περιλαμβάνεται). Βεβαιωθείτε ότι η πηγή τροφοδοσίας συμμορφώνεται με το πρότυπο IEC 62368-1.

Πώς να ρυθμίσω το Omada EAP223 για πρώτη φορά;

Χρησιμοποιήστε τον ελεγκτή Omada (δωρεάν λογισμικό διαθέσιμο στον ιστότοπο της TP-Link) ή την εφαρμογή Omada. Συνδέστε το AP στο δίκτυό σας, εκκινήστε τον ελεγκτή, εντοπίστε το AP και ακολουθήστε τον οδηγό ρύθμισης.

Τι να κάνω αν το AP δεν ανάβει;

Ελέγξτε ότι το καλώδιο Ethernet είναι σωστά συνδεδεμένο και ότι η πηγή PoE ή το τροφοδοτικό λειτουργεί. Δοκιμάστε με άλλο καλώδιο ή θύρα. Εάν το πρόβλημα παραμένει, επικοινωνήστε με την υποστήριξη της TP-Link.

Πώς να επαναφέρω το Omada EAP223 στις εργοστασιακές ρυθμίσεις;

Κρατήστε πατημένο το κουμπί Reset (που βρίσκεται στο περίβλημα) για περίπου 10 δευτερόλεπτα μέχρι να αναβοσβήσουν οι ενδείξεις. Το AP θα επανεκκινήσει με τις προεπιλεγμένες ρυθμίσεις.

Μπορώ να χρησιμοποιήσω το Omada EAP223 χωρίς ελεγκτή;

Ναι, μπορεί να λειτουργήσει σε αυτόνομη λειτουργία (standalone) μέσω μιας διεπαφής ιστού. Ωστόσο, για κεντρική διαχείριση και προηγμένες λειτουργίες (όπως το roaming ή το mesh), συνιστάται η χρήση ενός ελεγκτή Omada.

Ποια είναι τα φωτεινά ενδεικτικά στο AP και τι σημαίνουν;

Το κύριο ενδεικτικό δείχνει την κατάσταση: σταθερό πράσινο (κανονική λειτουργία), πράσινο που αναβοσβήνει (αρχικοποίηση), πορτοκαλί (πρόβλημα σύνδεσης). Ανατρέξτε στο εγχειρίδιο για λεπτομέρειες.

Πώς να ασφαλίσω το δίκτυό μου Wi-Fi με το Omada EAP223;

Χρησιμοποιήστε κρυπτογράφηση WPA2/WPA3, αλλάξτε το SSID και τον προεπιλεγμένο κωδικό πρόσβασης και απενεργοποιήστε το WPS αν δεν είναι απαραίτητο. Ο ελεγκτής σας επιτρέπει επίσης να διαμορφώσετε δίκτυα επισκεπτών και προηγμένες πολιτικές ασφαλείας.

Το Omada EAP223 υποστηρίζει το mesh (πλέγμα);

Ναι, όταν συνδυάζεται με έναν ελεγκτή Omada, μπορείτε να δημιουργήσετε ένα δίκτυο mesh με πολλά APs για επέκταση της κάλυψης και απρόσκοπτη περιαγωγή.

Πού μπορώ να κατεβάσω το πλήρες εγχειρίδιο του Omada EAP223;

Το εγχειρίδιο είναι διαθέσιμο για δωρεάν λήψη στο notice-facile.com σε πολλές γλώσσες. Μπορείτε επίσης να το βρείτε στον επίσημο ιστότοπο της TP-Link στην ενότητα υποστήριξης του προϊόντος.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Omada EAP223 TP-LINK

Σημείωση: Οι εικόνες μπορεί να διαφέρουν από το πραγματικό προϊόν

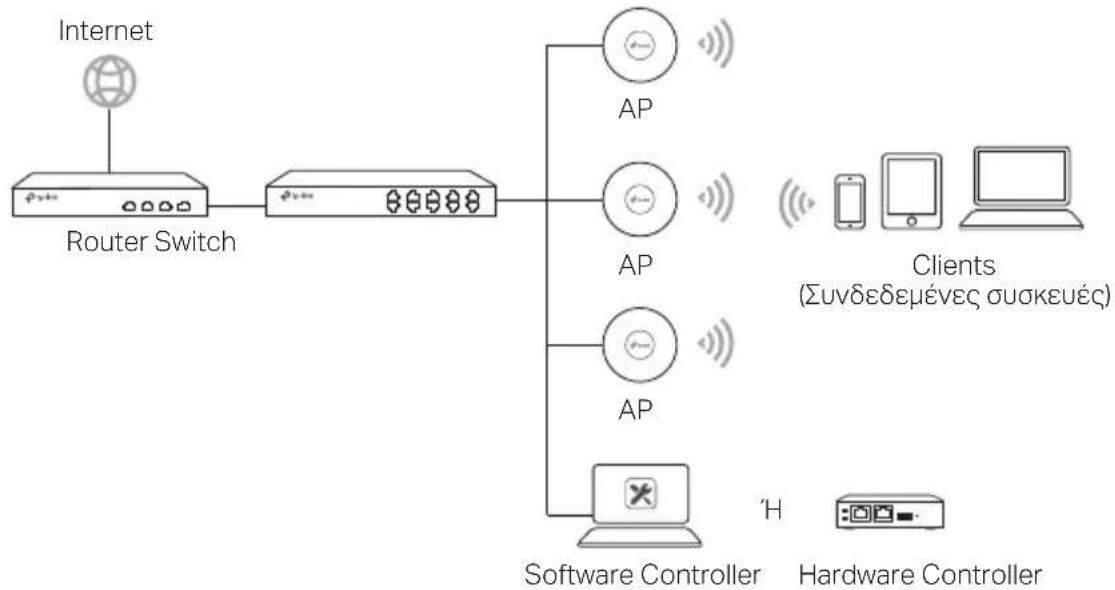

Τοπολογία Δικτύου

Παρακάτω φαίνεται μία τυπική τοπολογία δικτύου για το ΑΡ

Τα ΑΡ μπορούν να ρυθμιστούν και να παρακολουθούνται κεντρικά μέσω του Controller. Μπορείτε να προμηθευτείτε το Controller από τη διεύθυνση https://www.tp-link.com ή να επικοινωνήσετε με το προσωπικό πωλήσεων.

Εγκατάσταση Συσκευής

■ Επιλογή 1: Εγκατάσταση σε Οροφή

Ακολουθήστε τα εξής βήματα για να εγκαταστήσετε το ΑΡ χρησιμοποιώντας τα παρεχόμενα εξαρτήματα:

Σημείωση: Η βάση στήριξης και τα εξαρτήματα (ποσότητα και μέγεθος) ενδέχεται να διαφέρουν ανάλογα με το προϊόν.

Ροδέλες Βίδες για σταυροκατσάβιδο Πεταλούδες

1 Αφαιρέστε το πλακίδιο οροφής.

Τοποθετήστε τη βάση στήριξης στο κέντρο του πλακιδίου οροφής. Σημειώστε τις θέσεις για τις οπές των βιδών και μια θέση για την οπή του καλωδίου Ethernet. Ανοίξτε οπές διαμέτρου 4 mm για τις βίδες και μια οπή διαμέτρου 25 mm για το καλώδιο Ethernet στις σημειωμένες θέσεις.

3

Στερεώστε τη βάση στήριξης στο πλακίδιο οροφής χρησιμοποιώντας βίδες για σταυροκατσάβιδο, ροδέλες και πεταλούδες.

4

Περάστε το καλώδιο Ethernet μέσα από την τρύπα και τοποθετήστε το πλακίδιο πάλι στη θέση του στην οροφή.

5

Συνδέστε το καλώδιο Ethernet στη θύρα ETHERNET. Προσαρμόστε το AP στη βάση στήριξης, ευθυγραμμίζοντας το βελάκι που βρίσκεται στο AP με το αντίστοιχο βελάκι που υπάρχει στη βάση στήριξης και στη συνέχεια περιστρέψτε το AP μέχρι να κλειδώσει στη θέση του.

Τρύπα για καλώδιο Ethernet

■ Επιλογή 2: Εγκατάσταση σε τοίχο

Ακολουθήστε τα εξής βήματα για να εγκαταστήσετε το ΑΡ χρησιμοποιώντας τα παρεχόμενα εξαρτήματα:

Σημείωση: Η βάση στήριξης και τα εξαρτήματα (ποσότητα και μέγεθος) ενδέχεται να διαφέρουν ανάλογα με το προϊόν.

Πλαστικά ούπα Βίδες για ούπα

1

Εάν το καλώδιο Ethernet περνά διαμέσου του τοίχου, τοποθετήστε τη βάση στήριξης και περάστε το καλώδιο Ethernet. Σημειώστε τις θέσεις για τις οπές των βιδών και στη συνέχεια ανοίξτε οπές διαμέτρου 6 mm στις σημειωμένες θέσεις.

Εισάγετε τα πλαστικά ούπα στις οπές διαμέτρου 6mm.

Στερεώστε τη βάση στήριξης στον τοίχο βιδώνοντας τις βίδες μέσα στα ούπα. Βεβαιωθείτε ότι οι προεξοχές της βάσης στήριξης βρίσκονται από την εξωτερική μεριά.

Συνδέστε το καλώδιο Ethernet στη θύρα ETHERNET του AP.

Προσαρμόστε το ΑΡ στη βάση στήριξης ευθυγραμμίζοντας το βέλος που βρίσκεται στο ΑΡ με το βέλος που υπάρχει στη βάση στήριξης και στη συνέχεια περιστρέψτε το ΑΡ μέχρι να κλειδώσει στη θέση του.

Τροφοδοτικό

■ Τροφοδοσία μέσω Συσκευής PSE ή Τροφοδοτικού Ρεύματος

Ορισμένα ΑΡ μπορούν να τροφοδοτηθούν μέσω ενός τροφοδοτικού ρεύματος ή μίας συσκευής PSE (όπως ένα PoE switch) που να συμμορφώνεται με τη προδιαγραφή Power Source Class 2 (PS2) ή την Limited Power Source (LPS) του IEC 62368-1.

Σημείωση: Η διαθεσιμότητα εξαρτάται από το πραγματικό προϊόν. Παρακαλώ ανατρέξτε στις προδιαγραφές του προϊόντος.

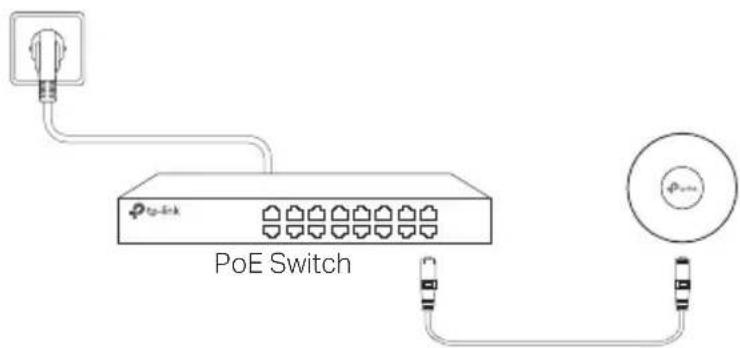

Μέσω PoE Switch

PoE Switch

Μέσω Τροφοδοτικού Ρεύματος

Трофоботико

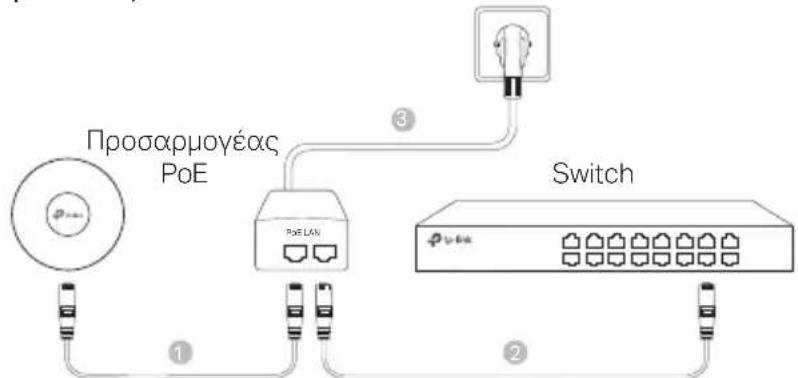

■ Τροφοδοσία μέσω Προσαρμογέα ΡοΕ

Ορισμένα ΑΡ μπορούν να τροφοδοτηθούν μέσω του προσαρμογέα ΡοΕ.

Σημείωση: Η διαθεσιμότητα εξαρτάται από το πραγματικό προϊόν. Παρακαλώ ανατρέξτε στις προδιαγραφές του προϊόντος.

Πληροφορίες ασφάλειας

• Κρατήστε τη συσκευή μακριά από νερό, φωτιά, υγρασία ή ζεστά περιβάλλοντα.
• Μην επιχειρήσετε να αποσυναρμολογήσετε, επισκευάσετε ή τροποποιήσετε τη συσκευή. Εάν χρειάζεστε service, παρακαλώ επικοινωνήστε μαζί μας.
• Αν ο φορτιστής ή το καλώδιο USB έχουν υποστεί βλάβη, μην τα χρησιμοποιήσετε για φόρτιση της συσκευής.
• Να μη χρησιμοποιήσετε άλλους φορτιστές εκτός από τους συνιστώμενους.
• Να μη χρησιμοποιήσετε τη συσκευή σε μέρη όπου απαγορεύεται η χρήση ασύρματων συσκευών.
  • Το τροφοδοτικό θα πρέπει να συνδεθεί κοντά στη συσκευή και να είναι εύκολα προσβάσιμο.

Παρακαλούμε διαβάστε και ακολουθήστε τις παραπάνω πληροφορίες ασφάλειας κατά τη χρήση της συσκευής. Δεν μπορούμε να σας εγγυηθούμε ότι δεν θα υπάρξουν ατυχήματα ή βλάβες αν πραγματοποιήσετε λανθασμένη χρήση της συσκευής. Παρακαλούμε να χρησιμοποιείτε το προϊόν με προσοχή και με δική σας ευθύνη.
