Produkttyp	WLAN-Accesspoint
Marke	TP-Link
Modell	Omada EAP223
Abmessungen (ca.)	200 x 200 x 30 mm
Gewicht (ca.)	0,3 kg
Stromversorgung	PoE (802.3af/at) oder Netzteil (nicht im Lieferumfang)
Netzwerkschnittstelle	1 Gigabit-Ethernet-Port (PoE-Eingang)
WLAN-Standards	IEEE 802.11a/b/g/n/ac/ax
Frequenzbänder	2,4 GHz und 5 GHz
Maximale (theoretische) Datenrate	Bis zu 1,8 Gbit/s
Zentrale Verwaltung	Omada-Controller (Software oder Hardware)
Installation	Decken- oder Wandmontage
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Die Hinweise beachten: Wasser und Feuer vermeiden, nicht zerlegen. Nur empfohlenes Zubehör verwenden.
Ersatzteile und Reparierbarkeit	Nicht verfügbar. Bei Problemen den TP-Link-Support kontaktieren.

Häufig gestellte Fragen - Omada EAP223 TP-LINK

Wie installiere ich den Omada EAP223 Accesspoint physisch?

Sie können ihn mit der mitgelieferten Halterung an der Decke oder Wand montieren. Befolgen Sie die Schritte in der Anleitung: Löcher markieren, bohren, Halterung befestigen, Ethernet-Kabel anschließen, dann den AP durch Drehen im Uhrzeigersinn einrasten.

Wie wird der Omada EAP223 mit Strom versorgt?

Er kann über PoE (Power over Ethernet) über einen PoE-Switch oder PoE-Injektor oder über ein Netzteil (nicht im Lieferumfang) mit Strom versorgt werden. Stellen Sie sicher, dass die Stromquelle der Norm IEC 62368-1 entspricht.

Wie konfiguriere ich den Omada EAP223 zum ersten Mal?

Verwenden Sie den Omada-Controller (kostenlose Software auf der TP-Link-Website) oder die Omada-App. Schließen Sie den AP an Ihr Netzwerk an, starten Sie den Controller, entdecken Sie den AP und folgen Sie dem Einrichtungsassistenten.

Was tun, wenn der AP nicht leuchtet?

Überprüfen Sie, ob das Ethernet-Kabel richtig angeschlossen ist und die PoE-Quelle oder das Netzteil funktioniert. Testen Sie mit einem anderen Kabel oder Port. Wenn das Problem weiterhin besteht, kontaktieren Sie den TP-Link-Support.

Wie setze ich den Omada EAP223 auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste (am Gehäuse) etwa 10 Sekunden lang gedrückt, bis die LED´s blinken. Der AP startet mit den Standardeinstellungen neu.

Kann ich den Omada EAP223 ohne Controller verwenden?

Ja, er kann im eigenständigen Modus (Standalone) über eine Weboberfläche betrieben werden. Für eine zentrale Verwaltung und erweiterte Funktionen (wie Roaming oder Mesh) wird jedoch die Verwendung eines Omada-Controllers empfohlen.

Welche LED-Anzeigen hat der AP und was bedeuten sie?

Die Haupt-LED zeigt den Status an: grün dauerhaft (normaler Betrieb), grün blinkend (Initialisierung), orange (Verbindungsproblem). Für vollständige Details siehe die Anleitung.

Wie sichere ich mein WLAN mit dem Omada EAP223?

Verwenden Sie die Verschlüsselung WPA2/WPA3, ändern Sie die Standard-SSID und das Passwort und deaktivieren Sie WPS, falls nicht erforderlich. Der Controller ermöglicht auch die Konfiguration von Gastnetzwerken und erweiterten Sicherheitsrichtlinien.

Unterstützt der Omada EAP223 Mesh?

Ja, wenn er mit einem Omada-Controller verbunden ist, können Sie ein Mesh-Netzwerk mit mehreren APs erstellen, um die Abdeckung zu erweitern und nahtloses Roaming zu ermöglichen.

Wo kann ich die vollständige Anleitung für den Omada EAP223 herunterladen?

Die Anleitung ist kostenlos auf notice-facile.com in mehreren Sprachen zum Download verfügbar. Sie finden sie auch auf der offiziellen TP-Link-Website im Bereich Produktsupport.

BEDIENUNGSANLEITUNG Omada EAP223 TP-LINK

Hinweis: Die Bilder können vom tatsächlichen Aussehen des Produkts abweichen

Netztopologie

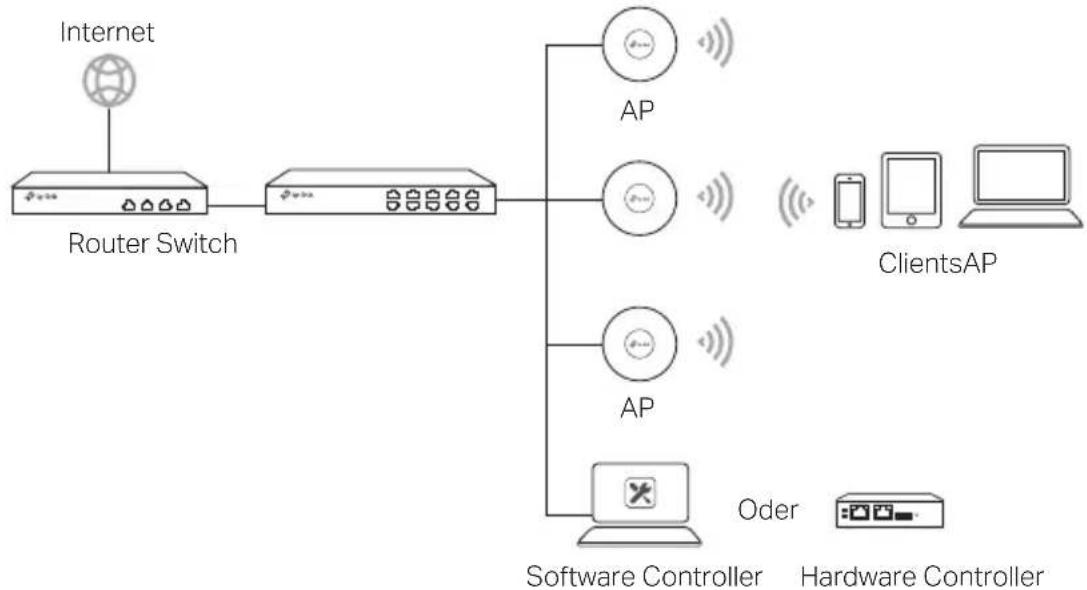

Unten sehen Sie eine typische Netztopologie für den Einsatz eines APs

Die APs können über den Controller zentral konfiguriert und überwacht werden Sie können den Controller über https://www.tp-link.com kaufen oder sich an das Verkaufspersonal wenden

Gehen Sie bitte wie folgt vor, um Ihren AP mit den beiliegenden Hilfsmitteln zu installieren: Hinweis: Die Montagehalterung und das Zubehör (Anzahl und Größe) können je nach Produkt variieren

1 Entfernen Sie die Deckenkachel

Platzieren Sie die Montagehalterung in der Mitte der Deckenplatte Markieren Sie die Positionen für die

Schraubenlöcher und eine Position für das Loch für das Ethernet-Kabel Bohren Sie an den markierten Stellen Löcher mit 4 mm Durchmesser für die Schrauben und ein Loch mit 25 mm Durchmesser für das Ethernet-Kabel

3

Fixieren Sie die Montageklammer mittels Flachkopfschrauben, Unterlegscheiben und Flügelmuttern an der Decke

4

Schieben Sie das Ethernetkabel durch das Loch und bauen Sie die Deckenkachel wieder ein

5

Verbinden Sie das Ethernetkabel mit dem Ethernet-Port Bringen Sie den AP an der Montageklammer an, indem Sie die beiden Pfeile auf dem AP und auf der Montageklammer aneinander ausrichten und den AP dann drehen, bis er einrastet

Loch für Ethernetkabel

Gehen Sie bitte wie folgt vor, um den AP mit den beiliegenden Hilfsmitteln zu montieren: Hinweis: Die Montagehalterung und das Zubehör (Anzahl und Größe) können je nach Produkt variieren

Dübel Schrauben

Wenn Ihr Ethernet-Kabel durch die Wand geführt wird, positionieren Sie die Halterung und führen Sie das Ethernet-Kabel ein Markieren Sie die Positionen für die Schraublöcher und bohren Sie dann an den markierten Stellen Löcher mit 6 mm Durchmesser

2 Führen Sie die Dübel in die 6 mm-Löcher ein

3 Fixieren Sie die Montageklammer an der Wand, indem Sie die Schrauben in die Dübel drehen Stellen Sie sicher, dass die Haken der Montageklammer nach außen zeigen

4 Verbinden Sie das Ethernetkabel mit dem Ethernet-Port des AP

5 Bringen Sie den AP an der Montageklammer an, indem Sie die beiden Pfeile auf dem AP und auf der Montageklammer aneinander ausrichten und den AP dann drehen, bis er einrastet

■ Versorgung mittels PSE-Gerät oder Spannungs-adapter

Einige APs können über das Netzteil oder das PSE-Gerät (z B einen PoE-Switch) mit Strom versorgt werden, das der Stromquellenklasse 2 (PS2) oder der begrenzten Stromquelle (LPS) der IEC 62368-1 entspricht Hinweis: Die Verfügbarkeit hängt von dem jeweiligen Produkt ab Bitte beachten Sie die Produktspezifikationen

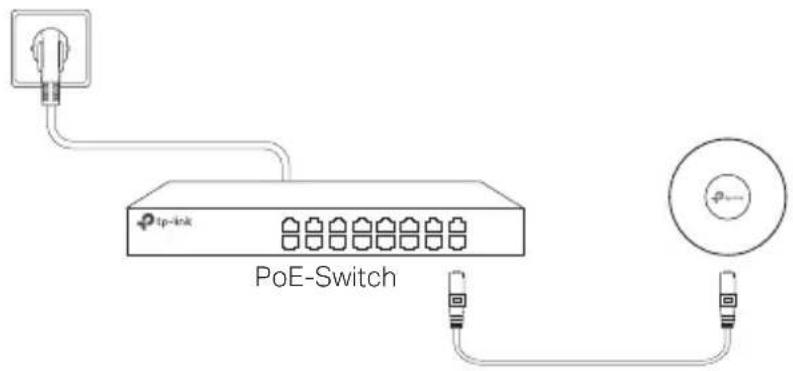

Über PoE-Switch

Via Power Adapter

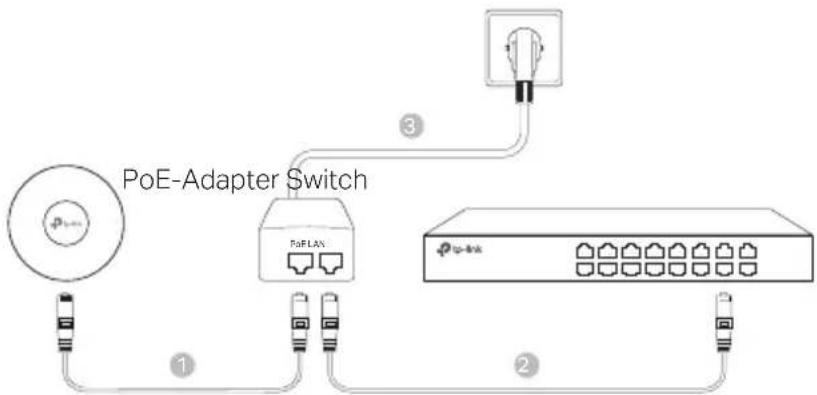

■ Mittels PoE-Adapter

Einige APs können über den PoE-Adapter mit Strom versorgt werden Hinweis: Die Verfügbarkeit hängt von dem jeweiligen Produkt ab Bitte beachten Sie die Produktspezifikationen

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren. Wenn Sie Service benötigen, kontaktieren Sie uns bitte
• Verwenden Sie kein beschädigtes Ladegerät oder USB-Kabel, um Ihren Akku zu laden
• Verwenden Sie ausschließlich das empfohlene Ladegerät
• Betreiben Sie das Gerät nur an Orten, wo dies erlaubt ist
• Der Adapter muss in eine Steckdose nah am Gerät gesteckt werden und leicht zugänglich sein
  Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten Behandeln Sie das Gerät pfleglich und auf eigene Gefahr
