WBS510 - Zugangspunkt TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Außen-Access Point
Marke	TP-Link
Modell	WBS510
Abmessungen	200 x 200 x 70 mm
Gewicht	1.2 kg
Stromversorgung	PoE (Power over Ethernet) 802.3af
Stromverbrauch	12 W max
WLAN-Standards	IEEE 802.11a/b/g/n/ac
Frequenzbänder	5 GHz
Maximale WLAN-Geschwindigkeit	867 Mbps (5 GHz)
Anschlüsse	1 Gigabit-Ethernet-Port (PoE)
Antennen	2 integrierte omnidirektionale Antennen
Schutzart	IP65 (wetterbeständig)
Hauptfunktionen	Access Point, Wireless Bridge (WDS), Repeater
Verwaltung	Weboberfläche, TP-Link Pharos Control Utility
Sicherheit	WPA/WPA2-PSK, WPA2-Enterprise, MAC-Filter
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, Lösungsmittel vermeiden
Ersatzteile	Netzteil (nicht im Lieferumfang), Montageset
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile
Betriebstemperatur	-30 °C bis 70 °C

Häufig gestellte Fragen - WBS510 TP-LINK

Wie konfiguriere ich den TP-Link WBS510 zum ersten Mal?

Verbinden Sie den Access Point über PoE mit Ihrem Netzwerk, öffnen Sie einen Browser und geben Sie die Standard-IP-Adresse (192.168.0.100) ein. Verwenden Sie den Standard-Benutzernamen und das Standard-Passwort 'admin/admin'. Folgen Sie dem Schnellkonfigurationsassistenten.

Unterstützt der WBS510 den Wireless-Bridge-Modus?

Ja, der WBS510 unterstützt den WDS-Modus (Wireless Distribution System), um als drahtlose Brücke zwischen zwei Netzwerken zu fungieren.

Wie groß ist die maximale Reichweite des WBS510?

Im Freien kann die Reichweite bei direkter Sichtlinie bis zu 2 km betragen, abhängig von Umgebung und Konfiguration.

Kann ich den WBS510 mit einem Nicht-TP-Link-Router verwenden?

Ja, der WBS510 ist mit jedem Standard-Router kompatibel, der das Ethernet- und PoE-Protokoll verwendet. Es ist keine bestimmte Marke erforderlich.

Wie setze ich den WBS510 auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste auf der Rückseite des Geräts etwa 10 Sekunden lang gedrückt, bis die Anzeige blinkt. Die Einstellungen werden zurückgesetzt.

Ist der WBS510 mit dem 802.3af PoE-Standard kompatibel?

Ja, er ist mit dem 802.3af PoE-Standard kompatibel. Verwenden Sie einen PoE-Injektor oder einen PoE-Switch, um ihn mit Strom zu versorgen.

Wie sichere ich mein WLAN auf dem WBS510?

Gehen Sie in der Weboberfläche zu Wireless > Security. Wählen Sie WPA2-PSK mit einem starken Passwort. Sie können auch die MAC-Filterung aktivieren.

Kann der WBS510 auf einem Mast montiert werden?

Ja, er wird mit einem geeigneten Montageset für Masten geliefert. Stellen Sie sicher, dass das Gerät gut befestigt und für eine optimale Abdeckung positioniert ist.

Was tun, wenn die Weboberfläche des WBS510 nicht erreichbar ist?

Stellen Sie sicher, dass sich Ihr Computer im selben Subnetz befindet (z.B. 192.168.0.x). Versuchen Sie, das Gerät zurückzusetzen. Prüfen Sie, ob PoE ordnungsgemäß funktioniert.

Unterstützt der WBS510 den Repeater-Modus?

Ja, der Repeater-Modus ist verfügbar. Wählen Sie in der Oberfläche 'Repeater' als Betriebsmodus und wählen Sie das zu erweiternde Netzwerk aus.

BEDIENUNGSANLEITUNG WBS510 TP-LINK

Hinweis: Die Bilder können vom tatsächlichen Aussehen des Produkts abweichen.

Typische Netztopologie

■ Managed Modus

Mittels Software für zentrales Management

Ein Computer, auf dem die Software für zentrales Management der APs läuft, kann sich im selben oder einem anderen Subnetz befinden.

Sie bekommen die zugehörige Software von unserer Internetseite http://www.tp-link.de

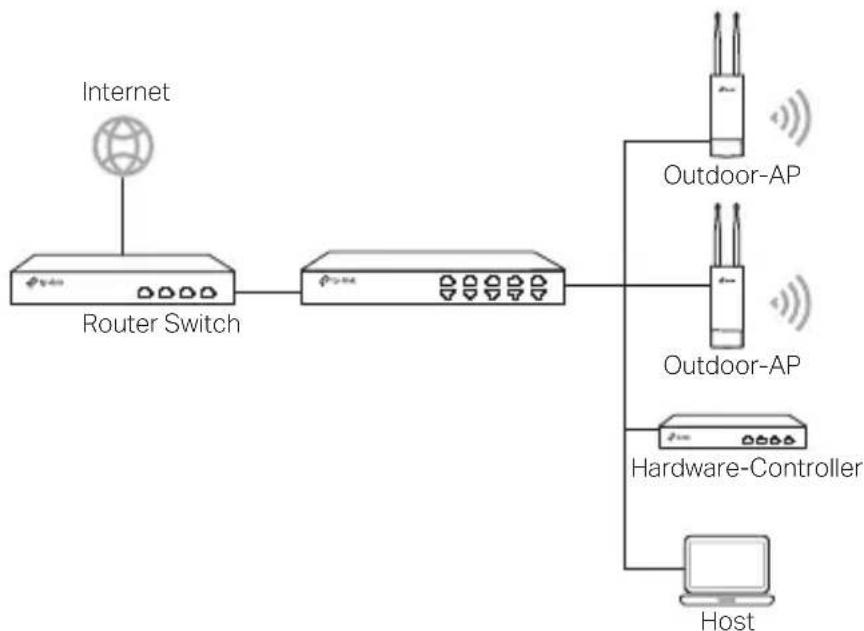

Mittels Hardware-Controller (für Omada APs)

Der Hardware-Controller kann sich im selben oder einem anderen Subnetz befinden Der Management-Host wird verwendet, um sich zwecks WLAN-Verwaltung in den Hardware-Controller einzuloggen

■ Standalone-Modus

Hardwareverbindung

Wählen Sie eine Methode, Ihr Gerät zu verbinden

■ Über einen PoE-Switch (nur bei APs mit 802.3af/at)

Einige APs können über das PSE-Gerät (z B einen PoE-Switch) mit Strom versorgt werden, das der Stromquellenklasse 2 (PS2) oder der begrenzten Stromquelle (LPS) der IEC 62368-1 entspricht

Hinweis: Die Verfügbarkeit hängt von dem jeweiligen Produkt ab. Bitte beachten Sie die Produktspezifikationen.

■ Über einen PoE-Adapter

Einige APs können über den PoE-Adapter mit Strom versorgt werden

Hinweis: Die Verfügbarkeit hängt von dem jeweiligen Produkt ab. Bitte beachten Sie die Produktspezifikationen.

Oder

1 Wählen Sie eine Methode, Ihr Gerät zu installieren

■ Mastmontage

Bringen Sie das Gerät an geeigneter Stelle an den Mast an und richten Sie es grob zur Gegenstelle aus

■ Wandmontage (für Produkte mit Montagekit)

Montieren Sie das Montagekit an der gewünschten Stelle an der Wand Lassen Sie das Gerät dort einrasten Installieren Sie dann die Antennen

2 Installation der wasserdichten Kabeldurchführung (nur für bestimmte Geräte)

Führen Sie das Ethernet-Kabel vor der Installation durch die Spiralabdeckung, die Halterung und den O-Ring Befolgen Sie dann die in der Abbildung gezeigten Schritte:

(1) Schließen Sie das Netzwerkkabel an den Port an
(2) Befestigen Sie den O-Ring am Kopf der Halterung und schrauben Sie die Halterung am Gehäuse des Geräts fest
(3) Führen Sie das Netzwerkkabel durch den Schlitz der Dichtung mit der dickeren Seite in Richtung der Halterung
(4) Stecken Sie die Dichtung in die Halterung
(5) Schrauben Sie die Spiralabdeckung an die Halterung

Softwarekonfiguration

■ Managed Modus

Um eine große Anzahl Geräte mittels Managementsoftware oder WLAN-Controller zu konfigurieren, schauen Sie bitte im zugehörigen Handbuch nach. Dieses können Sie von unserer Website http://www.tp-link.de herunterladen

■ Standalone-Modus

Um ein Gerät über die Weboberfläche zu konfigurieren, folgen Sie bitte diesen Schritten

1. Starten Sie Ihren Webbrowser und besuchen Sie die IP-Adresse Ihres Geräts Hinweis:

2. Bei Omada APs können die IP-Adresse dem Produktetikett entnehmen.

3. Für andere Produkte verwenden Sie bitte die Standard-IP-Adresse 192.168.0.254, wobei die IP-Adresse Ihres Computers 192.168.0.x lauten muss ("x" steht hier für eine beliebige Zahl von 1 bis 253).

4. Loggen Sie sich mit admin als Benutzername und Passwort ein

5. Ändern Sie Benutzernamen und Passwort, um Ihr Gerät vor unbefugter Benutzung zu schützen und starten Sie dann die Konfiguration.

• Halten Sie das Gerät von Feuer oder heißen Umgebungen fern NICHT in Wasser oder andere Flüssigkeiten eintauchen
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren. Wenn Sie Service benötigen, kontaktieren Sie uns bitte
• Verwenden Sie kein beschädigtes Ladegerät oder USB-Kabel, um Ihren Akku zu laden
• Verwenden Sie ausschließlich das empfohlene Ladegerät
• Betreiben Sie das Gerät nur an Orten, wo dies erlaubt ist
• Der Adapter muss in eine Steckdose nah am Gerät gesteckt werden und leicht zugänglich sein
• Der Adapter sollte in Innenräumen verwendet werden, wo die Umgebungstemperatur unter oder gleich 40°C ist
• Der Stecker des Netzkabels wird als Trennvorrichtung verwendet, die Steckdose muss leicht zugänglich sein

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten Behandeln Sie das Gerät pfleglich und auf eigene Gefahr

English

Safety Information

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863 erfüllt

Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden: https://www tp-link com/support/ce/

English

Nur für Original-TP-Link-Produkte Informationen über die Garantiezeit, Regelungen und Verfahrensweisen finden Sie unter https://www.tp-link.com/de/support

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt
