Produkttyp	WiFi-Zugangspunkt
Marke	TP-Link
Modell	EAP320
Abmessungen (L x B x H)	200 x 200 x 35 mm (Schätzung)
Gewicht	0,3 kg (Schätzung)
Stromversorgung	PoE 802.3af oder Netzteil (12 V)
Schnittstellen	1 Ethernet-Port 10/100/1000 Mbps
Hauptfunktionen	WiFi-Zugangspunkt, zentrale Verwaltung über EAP Controller, Decken-, Wand- oder Schienenmontage
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Produkte verwenden.
Sicherheit	Gerät nicht zerlegen. Nicht in der Nähe von Wasser verwenden. Netzkabel ziehen, um Strom zu trennen.
Ersatzteile und Reparierbarkeit	Reparatur ausschließlich durch TP-Link oder einen autorisierten Service. Eingeschränkte Garantie inbegriffen.
Verwaltungssoftware	EAP Controller (herunterladbar von www.tp-link.de)
Montage	Decke (auf Platte oder Schiene) oder Wand, mit beiliegendem Montageset
PoE-Stromversorgung	Kompatibel mit PoE-Switch oder PoE-Injektor

Häufig gestellte Fragen - EAP320 TP-LINK

Wie installiere ich den Zugangspunkt EAP320?

Der EAP320 kann an der Decke (auf Schiene oder Platte) oder an der Wand installiert werden. Verwenden Sie die mitgelieferte Montagehalterung und befolgen Sie die Schritte in der Anleitung. Achten Sie darauf, das Ethernet-Kabel durch die dafür vorgesehene Öffnung zu führen, bevor Sie das Gerät verriegeln.

Wie wird der EAP320 mit Strom versorgt?

Der EAP320 kann über einen PoE-Switch (802.3af) oder ein Netzteil (nicht im Lieferumfang) mit Strom versorgt werden. Schließen Sie das Ethernet-Kabel an den PoE-Port an oder verbinden Sie das Netzteil mit dem Stromanschluss.

Welche Software wird zur Verwaltung mehrerer EAP verwendet?

Verwenden Sie die EAP Controller-Software, die kostenlos auf der TP-Link-Website heruntergeladen werden kann. Sie ermöglicht eine zentrale Verwaltung mehrerer Zugangspunkte.

Kann ich den EAP320 ohne Controller verwenden?

Ja, der EAP320 kann im Standalone-Modus betrieben werden, aber für Netzwerke mit mehreren Zugangspunkten wird die zentrale Verwaltung über den EAP Controller empfohlen.

Was sind die Abmessungen und das Gewicht des EAP320?

Die ungefähren Abmessungen betragen 200 x 200 x 35 mm und das Gewicht liegt bei etwa 0,3 kg. Für genaue Werte konsultieren Sie das offizielle Datenblatt.

Wie reinige ich den EAP320?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung der Oberfläche. Keine chemischen oder scheuernden Produkte verwenden. Vor der Reinigung die Stromversorgung trennen.

Was tun, wenn der EAP320 nicht einschaltet?

Überprüfen Sie die Stromversorgung: Wenn Sie PoE verwenden, stellen Sie sicher, dass der Switch eingeschaltet und das Kabel richtig verbunden ist. Wenn Sie das Netzteil verwenden, testen Sie eine andere Steckdose.

Ist der EAP320 mit der Deckenmontage auf Schiene kompatibel?

Ja, Clips für Deckenrails werden mitgeliefert. Befolgen Sie die in der Anleitung beschriebene Vorgehensweise, um die Halterung an der Schiene zu befestigen.

Wie setze ich den EAP320 zurück?

Halten Sie die Reset-Taste (am Gehäuse) etwa 5 Sekunden lang gedrückt, bis die LEDs blinken. Das Gerät kehrt zu den Werkseinstellungen zurück.

Wo finde ich die vollständige Anleitung für den EAP320?

Die Anleitung ist kostenlos als PDF auf der Website notice-facile.com oder direkt bei TP-Link erhältlich. Sie können auch eine Übersetzung per E-Mail anfordern.

BEDIENUNGSANLEITUNG EAP320 TP-LINK

TP-LINK Deutschland GmbH

Robert-Bosch-Straße 9, 65719 Hofheim am Taunus, Germany

TP-LINK UK Limited

Hinweis: Die Bilder können vom tatsächlichen Aussehen des Produkts abweichen.

Netztopologie

Unten sehen Sie eine typische Topologie für den Einsatz des EAP.

Ein DHCP-Server (typischerweise ein Router) weist Geräten in Ihrem Netz IP-Konfigurationen zu. Ein Computer, auf dem der EAP-Controller läuft, kann sich im selben oder in einem anderen Netz als die EAPs befinden. Dieser verwaltet den Verbund Ihrer Accesspoints.

Der EAP-Controller kann auf www.tp-link.de heruntergeladen werden.

Folgen Sie diesen Schritten, um Ihren EAP zu installieren:

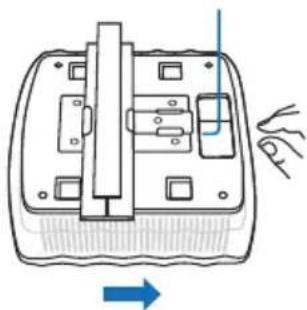

1 Positionieren Sie den Deckenclip und schieben Sie den beweglichen Teil der Basis entgegen.

2 Verwenden Sie eine M3×6-Schraube, um den Clip an die Decke anzuschrauben.

3 Bringen Sie die Halterung mittels vier M3x6-Schrauben an den Deckenclip an.

4 Schieben Sie das Ethernetkabel durch das Loch. Verbinden Sie das Ethernetkabel mit dem ETHERNET-Port und bringen Sie den EAP an die Halterung an.

5 Drehen Sie den EAP im Uhrzeigersinn, bis er einrastet (wie links gezeigt). Ziehen Sie dann das Kabel durch, damit es nicht sichtbar bleibt.

Folgen Sie diesen Schritten, um Ihren EAP zu installieren:

Scheiben (4 Stück)

M3×30-Schrauben (4 Stück)

Flügelmuttern (4 Stück)

1 Entfernen Sie die Deckenkachel.

2 Platzieren Sie die Halterung zentral auf der Deckenkachel. Markieren Sie die drei Stellen der Schraubenlöcher sowie ein 10mm-Loch für ein Ethernetkabel. Bohren Sie an den markierten Stellen drei 4mm-Löcher und ein 10mm-Loch.

Loch für ein Ethernetkabel

3 Befestigen Sie die Halterung an der Deckenkachel mittels dreier M3x30-Schrauben, Scheiben und Muttern.

4 Schieben Sie das Ethernetkabel durch das Loch und bauen Sie die Deckenkachel wieder ein.

5 Verbinden Sie das Ethernetkabel mit dem ETHERNET-Port. Drehen Sie den EAP im Uhrzeigersinn, bis er einrastet (siehe links). Ziehen Sie dann das Kabel durch, damit es nicht sichtbar bleibt.

Folgen Sie diesen Schritten, um Ihren EAP zu installieren:

Hinweis: Es wird nicht empfohlen, den EAP mit dem Ethernet-Port nach oben zu installieren.

1 Kommt Ihr Ethernetkabel aus der Wand, können Sie die Halterung daran ausrichten, um die Stellen für die Bohrungen zu markieren. Bohren Sie an den Markierungen vier 6mm-Löcher.

2 Schieben Sie die Dübel in die Löcher.

3 Schrauben Sie die Halterung mittels der Schrauben an die Wand. Stellen Sie sicher, dass die Schultern der Halterungen von der Wand weg zeigen.

4 Verbinden Sie das Ethernetkabel mit dem ETHERNET-Port des EAP und bringen Sie den EAP an die Halterung an.

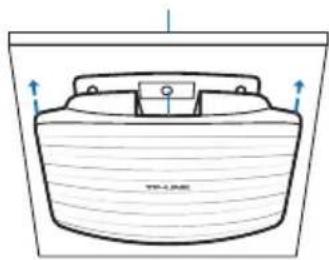

5 Drehen Sie den EAP im Uhrzeigersinn, bis er einrastet (siehe links). Ziehen Sie dann das Kabel durch, damit es nicht sichtbar bleibt.

Das Gerät kann über den mitgelieferten Spannungsadapter oder über PoE gespeist werden.

■ Via PoE-Switch

Verbinden Sie den PoE-Switch mit dem ETHERNET-Port mittels eines Ethernetkabels.

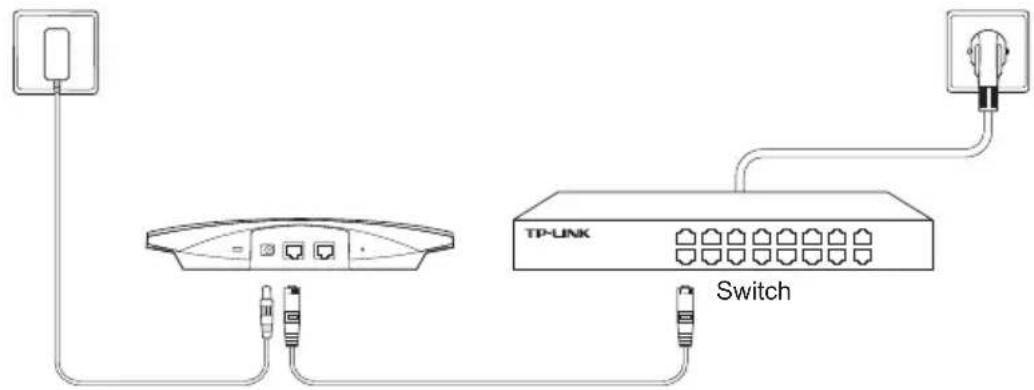

■ Via Spannungsadapter

Verbinden Sie den Spannungsadapter mit dem POWER-Anschluss des EAPs und mit einer spannungsführenden Steckdose.

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jedoch seine Konfigu ration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
