Ürün Tipi	WiFi Erişim Noktası
Marka	TP-Link
Model	EAP320
Boyutlar (U x G x Y)	200 x 200 x 35 mm (tahmini)
Ağırlık	0,3 kg (tahmini)
Güç Kaynağı	PoE 802.3af veya AC adaptörü (12 V)
Arabirimler	1 adet 10/100/1000 Mbps Ethernet portu
Ana Özellikler	WiFi erişim noktası, EAP Controller ile merkezi yönetim, tavana, duvara veya raya montaj
Bakım ve Temizlik	Yumuşak ve kuru bir bezle temizleyin. Kimyasal ürünler kullanmayın.
Güvenlik	Cihazı sökmeyin. Su yakınında kullanmayın. Gücü kesmek için güç kablosunu çıkarın.
Yedek Parçalar ve Onarılabilirlik	Onarım yalnızca TP-Link veya yetkili servis tarafından yapılır. Sınırlı garanti dahildir.
Yönetim Yazılımı	EAP Controller (www.tp-link.fr adresinden indirilebilir)
Montaj	Tavan (plaka veya raya) veya duvar, montaj kiti ile birlikte verilir
PoE Güç Kaynağı	PoE switch veya PoE enjektörü ile uyumlu

Sık sorulan sorular - EAP320 TP-LINK

EAP320 erişim noktası nasıl kurulur?

EAP320 tavan (ray veya plaka) veya duvara monte edilebilir. Verilen montaj aparatını kullanın ve kılavuzdaki adımları izleyin. Cihazı kilitlemeden önce Ethernet kablosunu ilgili delikten geçirdiğinizden emin olun.

EAP320 nasıl beslenir?

EAP320, bir PoE switch (802.3af) veya bir güç adaptörü (dahil değildir) ile beslenebilir. Ethernet kablosunu PoE portuna takın veya güç adaptörünü güç konnektörüne bağlayın.

Birden fazla EAP yönetmek için hangi yazılım kullanılmalı?

TP-Link web sitesinden ücretsiz indirilebilen EAP Controller yazılımını kullanın. Birden fazla erişim noktasının merkezi yönetimini sağlar.

EAP320'i denetleyici olmadan kullanabilir miyim?

Evet, EAP320 bağımsız modda çalışabilir, ancak birden fazla erişim noktası olan ağlar için EAP Controller ile merkezi yönetim önerilir.

EAP320'in boyutları ve ağırlığı nedir?

Yaklaşık boyutlar 200 x 200 x 35 mm ve ağırlık yaklaşık 0,3 kg'dır. Kesin değerler için resmi teknik sayfaya bakın.

EAP320 nasıl temizlenir?

Yüzeyi temizlemek için yumuşak ve kuru bir bez kullanın. Kimyasal veya aşındırıcı ürünler kullanmayın. Temizlemeden önce gücü kesin.

EAP320 açılmazsa ne yapmalıyım?

Güç kaynağını kontrol edin: PoE kullanıyorsanız, switch'in açık olduğundan ve kabloların iyi bağlandığından emin olun. Güç adaptörü kullanıyorsanız, başka bir priz deneyin.

EAP320 tavan rayına montaj için uygun mudur?

Evet, ambalajda tavan rayı klipsleri bulunur. Aparatı raya sabitlemek için kılavuzda açıklanan prosedürü izleyin.

EAP320 nasıl sıfırlanır?

Gövde üzerindeki Reset düğmesine LED'ler yanıp sönene kadar yaklaşık 5 saniye basılı tutun. Cihaz fabrika ayarlarına dönecektir.

EAP320'in tam kılavuzunu nerede bulabilirim?

Kılavuz, notice-facile.com sitesinden veya doğrudan TP-Link'ten PDF formatında ücretsiz olarak indirilebilir. Ayrıca e-posta ile çeviri talep edebilirsiniz.

KULLANIM KILAVUZU EAP320 TP-LINK

TP-LINK Bilgi teknolojileri Tic. Ltd. Şti

Şerifali Mevkii, Barbaros Cad. Söyleşi Sokak. No:15/2 Kat:3/4 34775 Ümraniye/Istanbul

TP-LINK IBERIA,S.L.

C/ Quintanavides 15, Bajo A, 28050 Madrid, Spain

TP-LINK Netherlands B.V.

Archimedesbaan 18, 3439 ME Nieuwegein

TP-LINK(NORDIC) AB

Dikkat: Görüntü gerçek üründen farklı olabilir.

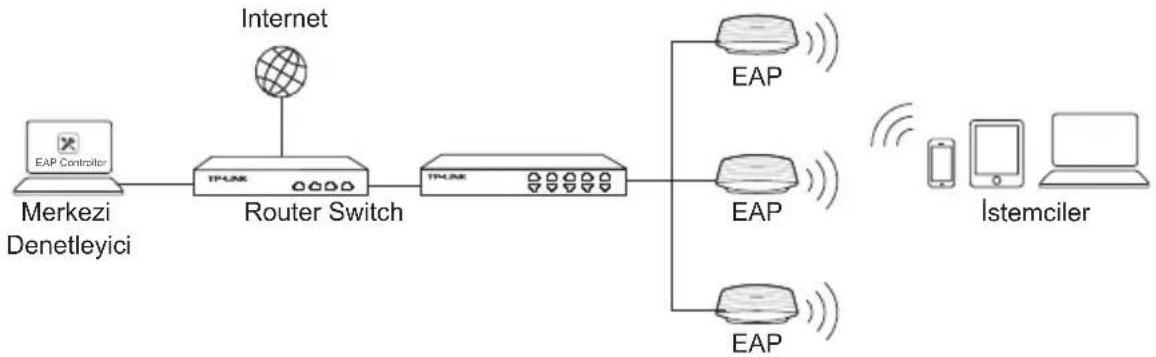

Ağ Topolojisi

EAP için olan ağ topolojisi aşağıda gösterilmiştir.

DHCP sunucusu (genellikle bir router) yerel ağınızdaki EAP'lara ve istemcilere IP adreslerinin tahsisini gerektirir. EAP'lar ile aynı veya farklı alt ağda olabilen EAP Denetleyici Yazılımını çalıştıran bilgisayar, EAP'ları merkezi olarak yönetmek için kullanılır.

EAP Denetleyici Yazılımina web sitemizden ulaşabilirsiniz. (www.tp-link.com.tr)

Donanım Kurulumu

■ Seçenek1: Tavan Rayı Montajı

EAP'ı sağlanan aksesuarlar ile kurmak için aşağıdaki adımları izleyiniz:

Tavan T-rail Mandalı M3×6 Bombe Başlı Vida (5 adet)

1 Tavan T-rail Mandalını konumlandırın ve ray tabanına doğru hareket edebilen kısmı itin.

2 T-rail Mandalını tavan rayına sabitlemek için bir M3×6 bombe başlı vida kullanın.

3 4 adet M3×6 bombe başlı vida kullanarak Tavan T-rail Mandalını montaj desteğine tutturun.

4 Ethernet Kablosunu, montaj desteğinin tespit deliğinin içinden geçirin. Kabloyu ETHERNET portuna bağlayın ve EAP'ı desteğe tutturun.

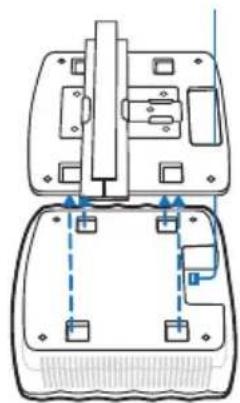

5 Solda gösterildiği gibi, EAP'ı yerine kilitlenene kadar oklar yönünde itin. Sonrasında açıkta kalan kısmı EAP'ın arkasına gizlemek için kabloyu ayarlayın.

■ Seçenek2: Tavana Montaj

EAP'ı sağlanan aksesuarlar ile kurmak için aşağıdaki adımları izleyin:

Pul (4 adet)

M3×30 Bombe Başlı Vida (4 adet)

Kelebek Somun (4 adet)

1 Tavan kaplamasını çıkarın.

2 Tavan kaplamasının merkezine montaj desteğini yerleştirin. 4 adet vida deliğinin yerini işaretleyin ve Ethernet kablosu için de 10mm delik işaretleyin. Montaj desteğini sabitlemek için 4 adet 4 milimetrelik ve Ethernet kablosu için de 1 adet 10 milimetrelik delikler delin.

Ethernet kablosu için delik açın

3 4 adet M3×30 bombe başlı vidayı, pulu ve kelebek somunu kullanarak montaj desteği tavan kaplamasına sabitleyin.

4 Ethernet kablosunu delikten geçirin ve kaplamayı geri yerine takın. Ethernet kablosunu ETHERNET portuna bağlayın.

5 Ethernet kablosunu ETHERNET portuna bağlayın ve solda gösterildiği gibi, EAP'ı yerine kilitlenene kadar oklar yönünde itin. Sonrasında açıkta kalan kısmı EAP'ın arkasına gizlemek için kabloyu ayarlayın.

EAP'ı sağlanan aksesuarlar ile kurmak için aşağıdaki adımları izleyin:

Uyarı: EAP'ın kurulumunu tamamladıktan sonra monte etmenizi öneririz.

1 Ethernet kablosu duvardaki tesisattan geliyorsa, tespit deligi überinden kabloyu geçirmek için montaj desteğinin pozisyonunu buna göre ayarlayınız. Vida deligi için 4 işaret belirleyin ve 6mm'lik delikler delin.

2 Plastik dübelleri 6mm'lik deliklerin içine yerleştirin.

3 Montaj desteğini duvara sabitlemek için akıllı vidalarla dübellere sıkın. Montaj desteğindeki tırnakların dış tarafta olduğundan emin olun.

4 Ethernet kablosunu EAP üzerindeki ETHERNET portuna bağlayın ve EAP'ı montaj desteğine tutturun.

5 EAP'ı yerine kilitlenene kadar oklar yönünde itin ve sonrasında açıkta kalan kısmı EAP'ın arkasına gizlemek için kabloyu ayarlayın.

EAP, bir PSE cihazı (PoE switch gibi) veya güç adaptörü aracılığıyla çalıştırılabilir.

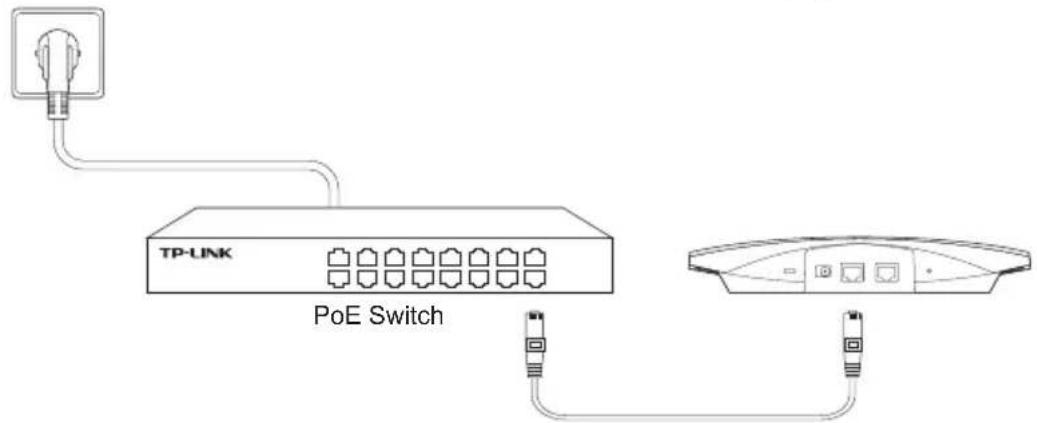

■ PoE Switch Aracılığıyla

PoE Switch'deki Ethernet kablosunu ETHERNET portuna bağlayın.

■ Güç Adaptörü Aracılığıyla

Güç adaptörünün bir ucunu EAP'ın GÜÇ (POWER) portuna takın ve diğer ucunu duvar prizine takın.

Deutsch

Sicherheitsinformation

• Cihazın açma/kapama düğmesi varsa, bu cihazı açma/kapama işlemi için kullanılabilecek yollardan biridir. Açma/Kapama düğmesi olmayan ürünler için, cihazı kapatmak için güç adaptörü ile bağlantısının kesilmesi gerekmektedir. Bağlantısı kesilen cihaz yeniden takıldığında çalışır durumda olmalıdır.
• Cihazın içini açmaya veya tamir etmeye çalışmayınız, zira yüksek voltaj ve diğer risklere maruz kalabilirsiniz. Kapalı bir ürünün veya ürün aksesuarının yetkili olmayan kişilerce açılması önerilmez ve bu işlem cihazı garanti dışı bırakacaktır. Ürününüz hakkında servis hizmeti için, lütfen bizlerle irtibata geçiniz.
• Ürünü sıvı ortamların yakınında çalıştırmayınız.

TP-LINK Limitli Ürün Garantisi

Yanlız TP-LINK Marka Ürünler için.

BU GARANTI SİZE ÇEŞİTLİ KANUNİ HAKLAR SAĞLAR, AYRICA YEREL UYGULAMALARDA (ÜLKE/EYALET) BÖLGE BAZINDA FARKLI HAKLARA DA SAHİP OLUNABİLİR. İŞBU GARANTI BELGESİ VE YAPTIRIMLAR TAMAMEN ÖZELDİR VE YEREL KANUNLARIN BELİRTTİĞİ ÖLÇÜLER ÇERÇEVESİNDE DİĞER GARANTI BELGELERİ VEYA YAPTIRIMLARIN YERİNE GEÇMEKTEDİR.

TP-LINK, original kutu içerisinde yer alan TP-LINK markasına ait donanım ürününün, TP-LINK kılavuzlarında belirtildiği şekilde normal kullanımı durumunda son kullanıcıının satın aldığı tarihten itibaren yerel makamların uygun gördüğü ve yasalarda belirtilen süre boyunca işçilik veya kullanılan parçalar sebebiyle arızalanmayacağını taahhüt eder.
