EAP320 - Päätepiste TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	WiFi-tukiasema
Merkki	TP-Link
Malli	EAP320
Mitat (P x L x K)	200 x 200 x 35 mm (arvio)
Paino	0,3 kg (arvio)
Virtalähde	PoE 802.3af tai verkkolaite (12 V)
Liitännät	1 Ethernet-portti 10/100/1000 Mbps
Päätoiminnot	WiFi-tukiasema, keskitetty hallinta EAP Controllerin kautta, asennus kattoon, seinälle tai kiskoon
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla. Älä käytä kemikaaleja.
Turvallisuus	Älä pura laitetta. Älä käytä veden lähellä. Irrota virtalähde virran katkaisemiseksi.
Varaosat ja korjattavuus	Korjaus vain TP-Linkin tai valtuutetun huollon toimesta. Rajoitettu takuu sisältyy.
Hallintaohjelmisto	EAP Controller (ladattavissa osoitteesta www.tp-link.fr)
Asennus	Kattoon (laattaan tai kiskoon) tai seinälle, mukana asennussarja
PoE-virtalähde	Yhteensopiva PoE-kytkimen tai PoE-injektorin kanssa

Usein kysytyt kysymykset - EAP320 TP-LINK

Kuinka asentaa EAP320-tukiasema?

EAP320 voidaan asentaa kattoon (kiskoon tai laattaan) tai seinälle. Käytä mukana toimitettua asennustelinettä ja seuraa ohjeiden vaiheita. Varmista, että Ethernet-kaapeli viedään omistetun reiän läpi ennen laitteen lukitsemista.

Kuinka EAP320 saa virran?

EAP320 voidaan syöttää PoE-kytkimen (802.3af) kautta tai virtamuuntajalla (ei sisälly). Liitä Ethernet-kaapeli PoE-porttiin tai yhdistä verkkolaite virtaliitäntään.

Mitä ohjelmaa käytetään useiden EAP-laitteiden hallintaan?

Käytä EAP Controller -ohjelmistoa, joka on ladattavissa ilmaiseksi TP-Linkin sivustolta. Se mahdollistaa useiden tukiasemien keskitetyn hallinnan.

Voinko käyttää EAP320:ta ilman ohjainta?

Kyllä, EAP320 voi toimia itsenäisessä tilassa, mutta keskitetty hallinta EAP Controllerin kautta on suositeltavaa useiden tukiasemien verkoissa.

Mitkä ovat EAP320:n mitat ja paino?

Likimääräiset mitat ovat 200 x 200 x 35 mm ja paino noin 0,3 kg. Tarkat tiedot löytyvät virallisesta teknisestä tiedotteesta.

Kuinka puhdistaa EAP320?

Käytä pehmeää ja kuivaa liinaa pinnan puhdistukseen. Älä käytä kemikaaleja tai hankaavia aineita. Irrota virtalähde ennen puhdistusta.

Mitä tehdä, jos EAP320 ei käynnisty?

Tarkista virtalähde: jos käytät PoE:ta, varmista, että kytkin on päällä ja kaapeli on kunnolla kiinni. Jos käytät verkkolaitetta, kokeile toista pistorasiaa.

Onko EAP320 yhteensopiva kattokiskoasennuksen kanssa?

Kyllä, kattokiskokiinnikkeet toimitetaan pakkauksessa. Noudata ohjeissa kuvattua menettelyä telineen kiinnittämiseksi kiskoon.

Kuinka palauttaa EAP320 tehdasasetuksiin?

Pidä Reset-painiketta (kotelossa) painettuna noin 5 sekuntia, kunnes LEDit vilkkuvat. Laite palautuu tehdasasetuksiin.

Mistä löydän EAP320:n täydelliset ohjeet?

Ohjeet ovat ladattavissa ilmaiseksi PDF-muodossa notice-facile.com-sivustolta tai suoraan TP-Linkiltä. Voit myös pyytää käännöstä sähköpostitse.

KÄYTTÖOHJE EAP320 TP-LINK

Huomautus: Kuva saattaa poiketa varsinaisesta tuotteesta.

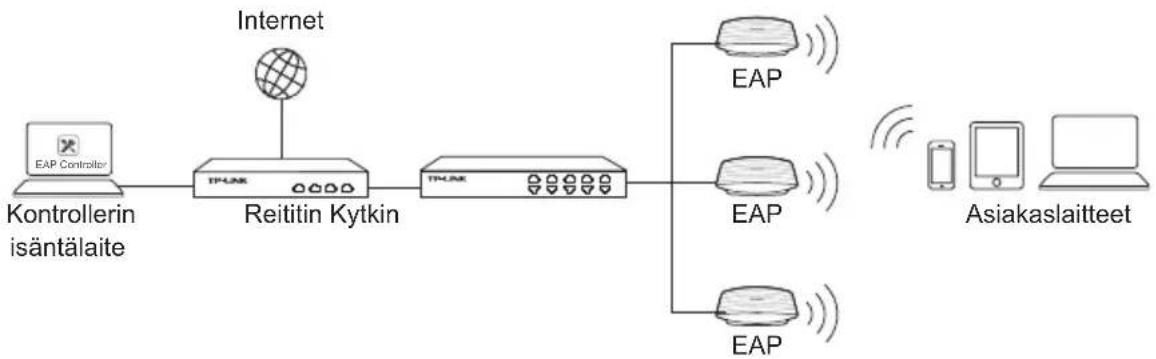

Verkkotopologia

Alla esitetään EAP:n tyypillinen verkkotopologia.

Paikallisen verkon EAP:iden ja asiakaslaitteiden IP-osoitteen määrittäminen vaatii DHCP-palvelimen (tyypillisesti reititin). EAP:itä hallinnoidaan keskitetysti tietokoneella jossa on EAP Controller -ohjelmisto ja joka voi olla samassa tai eri aliverkossa kuin EAP.

EAP Controller -ohjelmisto voidaan ladata sivustoltamme http://www.tp-link.com.

Laitteiston asennus

■ Vaihtoehto 1: Asennus kattokiskoon

Asenna EAP oheisilla lisävarusteilla alla olevien vaiheiden mukaisesti:

T-kattokiskon klipsi M3×6 tasakantaruuvit (5 kpl)

1 Sijoita T-kattokiskon klipsi paikoilleen ja paina liikkuvaa osaa kiskon kantaa kohden.

2 Kiinnitä T-kiskon klipsi kattokiskoon M3×6 tasakantaruuvilla.

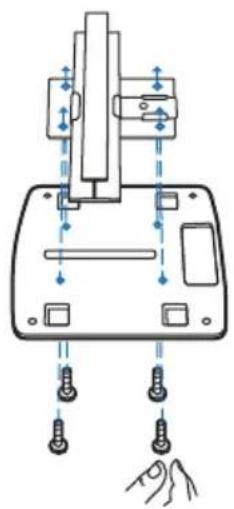

3 Kiinnitä asennuskiinnike T-kattokiskon klipsiin neljällä M3x6 tasakantaruuvilla.

4 Vedä Ethernet-kaapeli asennuskiinnikkeen kiinnitysreiän läpi. Kytke kaapeli ETHERNET-porttiin ja kiinnitä EAP kiinnikkeeseen.

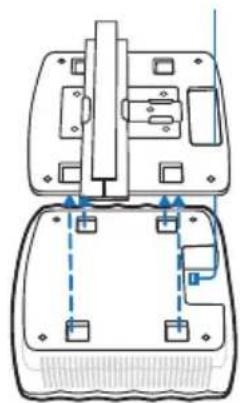

5 Työnnä EAP:tä nuolten suuntaan, kunnes se napsahtaa paikoilleen kuten vasemmalla esitetään. Säädä sitten kaapelia siten, että sen paljas osa jää piiloon EAP:n taakse.

■ Vaihtoehto 2: Asennus kattoon

Asenna EAP oheisilla lisävarusteilla alla olevien vaiheiden mukaisesti:

Aluslevyt (4 kpl)

M3×30 tasakantaruuvit (4 kpl)

Siipimutterit (4 kpl)

2 Aseta asennustuki kattolaatan keskelle. Merkitse ruuvinreikien neljä paikkaa sekä reikä Ethernet-kaapelille. Poraa neljä 4 mm:n reikää ruuveille sekä 10 mm:n reikä Ethernet-kaapelille.

Reikä Ethernet-kaapelille

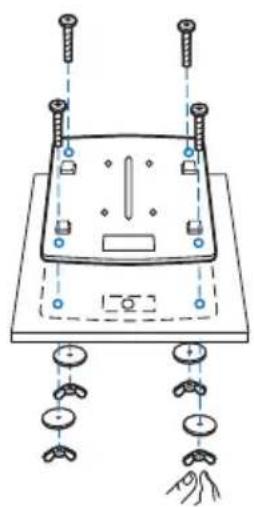

3 Kiinnitä asennuskiinnike kattotiileen neljällä M3x30 tasakantaruuvilla, välilevyllä ja siipimutterilla.

4 Työnnä Ethernet-kaapeli reiän läpi. Laita sitten kattolaatta takaisin paikoilleen.

5 Kytke Ethernet-kaapeli ETHERNET-porttiin ja työnnä EAP:tä nuolten suuntaan, kunnes se napsahtaa paikoilleen kuten vasemmalla esitetään. Säädä sitten kaapelia siten, että sen paljas osa jää piiloon EAP:n taakse.

■ Vaihtoehto 3: Asennus seinälle

Asenna EAP oheisilla lisävarusteilla alla olevien vaiheiden mukaisesti:

Huomautus: Emme suosittele, että EAP asennetaan Ethernet-portti ylöspäin.

1 Jos Ethernet-kaapeli on vedetty seinän läpi, voit sijoittaa asennuskiinnikkeen siten, että kaapeli kulkee kiinnitysreiän läpi. Merkitse neljän ruuvinreiän paikka ja poraa neljä 6 mm:n reikää.

2 Työnnä muoviset seinäkiinnikkeet 6 mm:n reikiin.

3 Kiinnitä asennuskiinnike seinään ruuvaamalla itse kierteyttävät ruuvit kiinnikkeisiin. Varmista, että asennuskiinnikkeen reunat jäävät ulkopuolelle.

4 Kytke Ethernet-kaapeli EAP:n ETHERNET-porttiin ja kiinnitä EAP kiinnikkeeseen.

5 Työnnä EAP:tä nuolten suuntaan, kunnes se lukittuu paikoilleen, ja säädä kaapelia siten, että näkyviin jäävä osa jää piiloon EAP:n taakse.

EAP saada virran PSE-laitteesta (kuten PoE-kytkimestä) tai verkkolaitteesta.

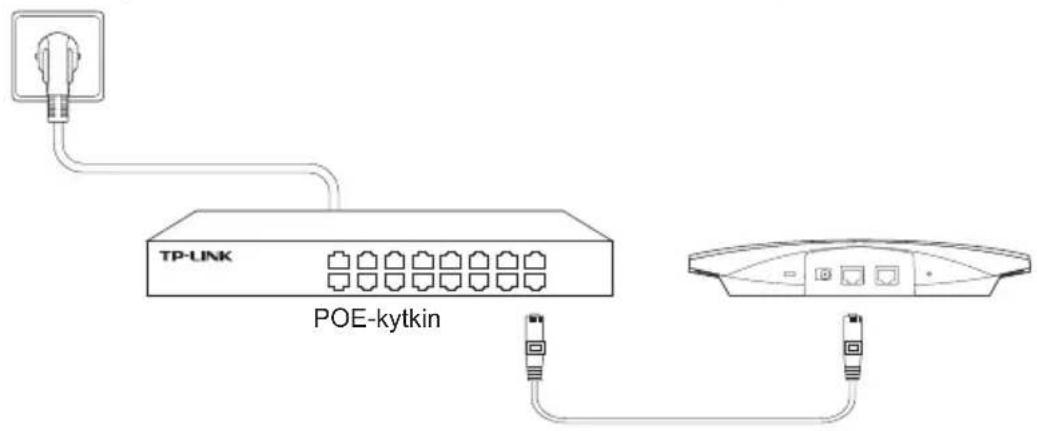

■ Via PoE Switch

Kytke PoE-kytkimeltä tuleva Ethernet-kaapeli ETHERNET-porttiin.

■ Verkkolaitteen kautta

Kytke verkkolaitteen yksi pää EAP:n POWER-liitäntään ja toinen pää tavalliseen seinäpistorasiaan.

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, täysin pois päältä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotettu laite on kuitenkin käyttövalmis.
• Älä avaa tätä tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajännitteelle ja muille vaaratekijöille. Sinetöidyn komponentin tai tuotteen avaaminen mitätöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tätä tuotetta lähellä vettä.

TP-LINK rajoitettu tuotetakuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, että TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-LINK:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
