CPE610 - Päätepiste TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ulkokäyttöinen tukiasema (CPE)
Merkki	TP-Link
Malli	CPE610
Mitat	Noin 140 x 80 x 30 mm
Paino	Noin 0,4 kg
Virtalähde	Passiivinen PoE 24 V tai sopiva PoE-injektori
Taajuus	5 GHz
Maksimi nopeus	Jopa 300 Mbps
Antenni	Integroitu suuntaava antenni (korkea vahvistus)
Portit	1 Ethernet-portti 10/100 Mbps PoE:lla
Käyttötila	Tukiasema, asiakas, toistin (siltatila)
Hallinta	Web-käyttöliittymä, keskitetty Omada-ohjelmisto, laitteisto-ohjain
Asennus	Kiinnitys mastoon tai seinään (kiinnityslevy mukana)
Tiiviys	Tiiviste suojaamaan sääolosuhteilta
Huolto ja puhdistus	Puhdista kuivalla ja pehmeällä liinalla. Älä käytä kemikaaleja.
Turvallisuus	WPA/WPA2-salaus, MAC-suodatus, langaton eristys
Varaosat ja korjattavuus	Ei käyttäjän korjattavissa. Varaosia ei toimiteta.
Yleiset tiedot	Ulkokäyttö, CE- ja FCC-standardien mukainen. Takuu riippuu myyjästä.

Usein kysytyt kysymykset - CPE610 TP-LINK

Kuinka konfiguroida CPE610 itsenäisessä tilassa?

Kytke CPE610 verkkoosi ja avaa sen IP-osoite (oletus 192.168.0.254) selaimella. Käytä tunnuksia admin/admin. Muokkaa SSID:tä, salasanaa ja haluamaasi käyttötilaa.

Voiko CPE610:ä syöttää standardi PoE-kytkimellä?

Kyllä, jos PoE-kytkin on standardin 802.3af tai 802.3at mukainen (versiosta riippuen). Tarkista tekniset tiedot: jotkut CPE610-mallit käyttävät passiivista PoE 24 V. Käytä mukana tullutta injektoria tai yhteensopivaa kytkintä.

Mikä on CPE610:n maksimikantama?

Suorassa näköyhteydessä CPE610 voi saavuttaa jopa 5 km kantaman siltatilassa. Todellinen kantama riippuu ympäristöstä, esteistä ja antenneista.

Onko CPE610 säänkestävä?

Kyllä, se on suunniteltu ulkokäyttöön tiiviillä kotelolla ja O-renkaalla, joka suojaa Ethernet-porttia. Noudata asennusohjeita varmistaaksesi tiiviyden.

Mitä CPE610:n LEDit tarkoittavat?

Power-LED ilmaisee virran, LAN-LED Ethernet-yhteyden ja WLAN-LED langatonta toimintaa. Katso tarkemmat vilkkumistiedot käyttöohjeesta.

Kuinka päivittää CPE610:n laiteohjelmisto?

Lataa uusin laiteohjelmisto TP-Linkin verkkosivuilta. Kirjaudu web-käyttöliittymään, siirry kohtaan System Tools > Firmware Upgrade ja valitse tiedosto. Älä katkaise virtaa päivityksen aikana.

Voiko CPE610:ä käyttää Omada-ohjaimen kanssa?

Kyllä, CPE610 on yhteensopiva Omada-ohjaimien kanssa (ohjelmisto tai laitteisto). Hallitussa tilassa voit keskittää useiden tukiasemien hallinnan.

Mitkä ovat suositellut turvallisuusasetukset?

Ota käyttöön WPA2-PSK-salaus vahvalla salasanalla. Poista SSID-lähetys tarvittaessa. Käytä MAC-suodatusta rajoittaaksesi pääsyä ja ota käyttöön langaton eristys.

Kuinka palauttaa CPE610 tehdasasetuksiin?

Pidä Reset-painiketta (kotelossa) painettuna noin 10 sekuntia, kunnes LEDit vilkkuvat. Vapauta, laite käynnistyy uudelleen tehdasasetuksiin.

Tukeeko CPE610 asiakastilaa (station)?

Kyllä, voit konfiguroida CPE610:n asiakastilaan yhdistääksesi Ethernet-laitteen etäiseen Wi-Fi-verkkoon. Käytä web-käyttöliittymää valitaksesi tämän tilan ja yhdistääksesi verkkoon.

KÄYTTÖOHJE CPE610 TP-LINK

Huomio: Kuva saattaa poiketa itse tuotteesta.

Tyypillinen verkkokartta

Hallintatila

Keskitetyn hallintaohjelmiston kautta

Keskitettyä hallintaohjelmistoa pyörittävää tietokonetta, joka voi olla liityntäpisteen (AP) kanssa samassa tai eri aliverkossa, käytetään hallitsemaan liityntäpisteitä keskitetysti.

Löydät sopivan ohjelmiston verkkosivustoltamme osoitteesta http://www.tp-link.com

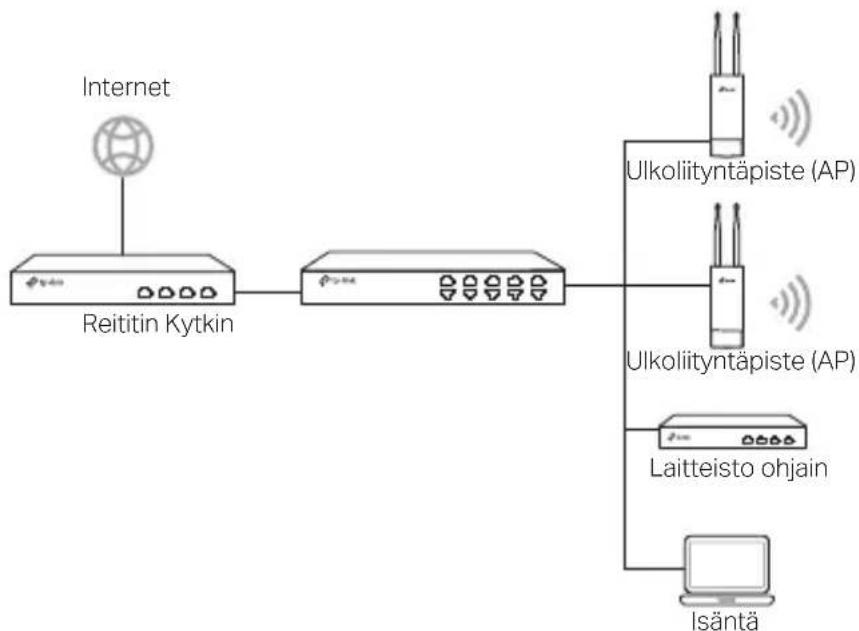

Laitteisto-ohjaimen avulla (Omada AP:eille)

Laitteisto-ohjain voi olla samassa tai eri aliverkossa liityntäpisteiden (AP) kanssa. Hallintaisäntää käytetään kirjautumaan laitteisto-ohjaimeen, josta voidaan hallita liityntäpisteitä keskitetysti.

■ Itsenäinen tila

Kiinteä yhteys

Valitse laitteesi yhdistystapa lisälaitteiden mukaan.

■ PoE-kytkimen kautta

Jotkut AP:t voidaan käynnistää PSE-laitteella (kuten PoE-kytkimen), joka on IEC 62368-1:n virtalähdeluokan 2 (PS2) tai rajoitetun virtalähteen (LPS) mukainen

Huomio: saatavuus riippuu todellisesta tuotteesta Lue tuotteen tekniset tiedot

■ PoE-adapterin kautta

Jotkut tukiasemat voivat toimia PoE-adapterilla

Huomio: saatavuus riippuu todellisesta tuotteesta Lue tuotteen tekniset tiedot

Tai

Laitteistoasennus

1 Valitse laitteen asennustapa

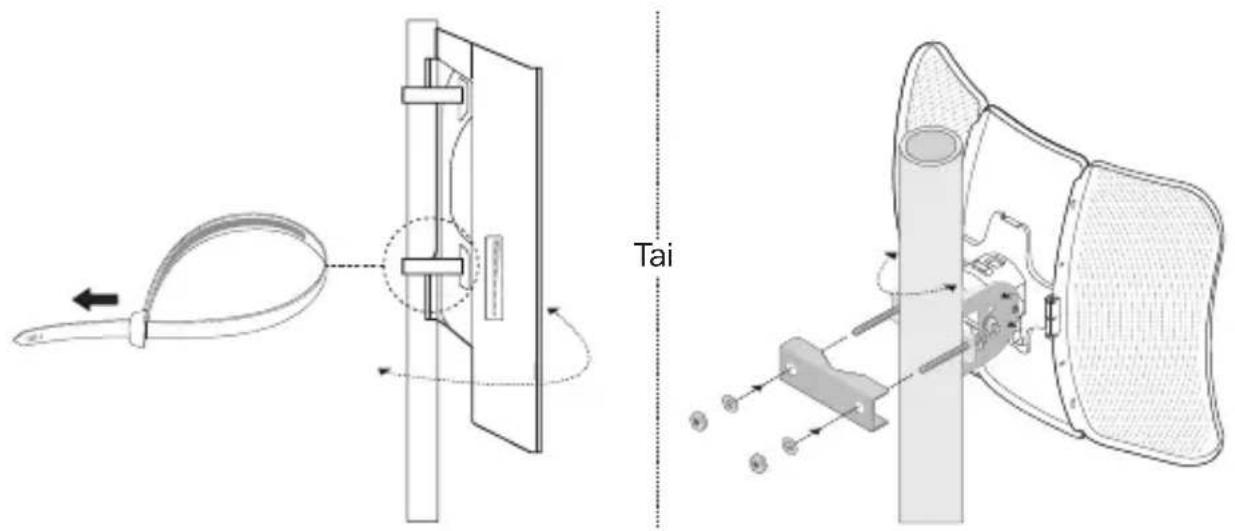

■ Laitteen asentaminen tolppaan

Liitä valitulla paikalla laite sopivaan kohtaan tolpassa ja suuntaa laite sitten suunnilleen haluttuun suuntaan

■ Laitteen asentaminen seinälle (kiinnikkeen sisältävälle tuotteelle)

Aseta kiinnike haluttuun kohtaan seinällä Työnnä ja liuta laite paikalleen. Yhdistä sitten antennit laitteeseen

2. Asenna vedenpitävä tiiviste. (tietyille laitteille)

Pujota Ethernet-kaapeli kierresuojuksen, kiinnikkeen ja O-renkaan läpi ennen asennusta Noudata sitten kuvan osoittamia ohjeita:

(1) Liitä Ethernet-kaapeli liitäntään
(2) Asenna O-rengas kiinnikkeen päähän ja ruuvaa kiinnike laitteen runkoon
(3) Kiinnitä tiiviste Ethernet-kaapeliin paksumpi puoli kiinnikettä kohti
(4) Kiinnitä tiiviste kiinnikkeeseen
(5) Kierrä kierresuojus kiinnikkeeseen

Ohjelmistoasetukset

Hallintatila

Määrittele laitejoukon asetukset keskitetyn hallintaohjelmiston tai langattoman ohjaimen kautta lukemalla siihen liittyvä käyttöopas. Voit ladata käyttöoppaan verkkosivustoltamme osoitteesta http://www.tp-link.com

■ Itsenäinen tila

Seuraa alla olevia ohjeita määritelläksesi laitteesi asetukset verkkopohjaisen hallintajärjestelmän kautta

1. Käynnistä verkkoselain, syötä laitteesi IP-osoite osoitekenttään ja paina Enter Huomio:

2. Omada AP:eille voit tarkistaa IP-osoitteen tuotteen etiketistä.

3. Muiden laitteiden IP-osoite on oletusarvoisesti 192.168.0.254, ja tietokoneesi IP-osoitteeksi pitäisi olla asetettu 192.168.0.x ("x" on mikä tahansa numero väliltä 1–253).

4. Kirjaudu sisään syöttämällä käyttäjänimeksi ja salasanaksi "admin"

5. Suojaa laitteesi vaihtamalla käyttäjänimen sekä salasanan oletusarvot ja aloita sitten laitteesi asetusten muokkaaminen

- Pidä laite poissa tulesta tai korkeista lämpötiloista ÄLÄ upota veteen tai muuhun

nesteeseen

• Älä yritä purkaa, korjata tai muuntaa laitetta. Jos tarvitset huoltoa, otathan meihin yhteyttä.
• Älä käytä vioittunutta laturia tai USB-kaapelia laitteen lataamiseen.
• Älä käytä muita kuin suositeltuja latureita.
• Älä käytä laitetta paikassa, missä ei sallita langattomia laitteita.
• Sovitin asennetaan laitteiden lähelle ja helposti saataville
• Adapteria tulee käyttää sisällä, jossa lämpötila on matalampi tai yhtä kuin 40 °C
• Virtajohdon pistoketta käytetään irtikytkentälaitteena, pistorasian on oltava helposti käytettävissä.

Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta. Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuuksia tai vaurioita. Käytä tätä tuotetta varoen ja omalla vastuullasi

Nederlands

TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien 2014/53/EU, 2009/125/EC, 2011 /65/EU, (EU) 2015/863 olennaisia vaatimuksia ja muita asianmukaisia ehtoja

Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa

Koskee vain TP-Link-merkkisiä tuotteita. Lisätietoa takuuajasta, -käytännöstä ja -toimenpiteistä löydät osoitteesta https://www.tp-link.com/fi/support

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT MAAKOHTAISESTI

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISETKORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui

alkuperäisessä pakkauksessa, ei sisällä materiaali- tai valmistusvirheitä normaalissa TP-Linkin ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
