Producttype	Buiten toegangspunt (CPE)
Merk	TP-Link
Model	CPE610
Afmetingen	Ongeveer 140 x 80 x 30 mm
Gewicht	Ongeveer 0,4 kg
Voeding	Passieve PoE 24 V of geschikte PoE-injector
Frequentie	5 GHz
Maximale snelheid	Tot 300 Mbps
Antenne	Geïntegreerde directionele antenne (hoge versterking)
Poorten	1 Ethernet-poort 10/100 Mbps met PoE
Werkingsmodus	Toegangspunt, client, repeater (brugmodus)
Beheer	Webinterface, gecentraliseerde Omada-software, hardwarecontroller
Installatie	Bevestiging aan paal of muur (inclusief montageplaat)
Waterdichtheid	Waterdichte afdichting ter bescherming tegen weersinvloeden
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Gebruik geen chemicaliën.
Beveiliging	WPA/WPA2-versleuteling, MAC-filtering, draadloze isolatie
Reserveonderdelen en repareerbaarheid	Niet te repareren door de gebruiker. Geen reserveonderdelen meegeleverd.
Algemene informatie	Buitengebruik, conform CE- en FCC-normen. Garantie afhankelijk van verkoper.

Veelgestelde vragen - CPE610 TP-LINK

Hoe configureer ik de CPE610 in standalone-modus?

Verbind de CPE610 met uw netwerk en ga naar het IP-adres (standaard 192.168.0.254) via een browser. Gebruik de inloggegevens admin/admin. Wijzig de SSID, het wachtwoord en de gewenste werkingsmodus.

Kan de CPE610 worden gevoed via een standaard PoE-switch?

Ja, als de PoE-switch voldoet aan IEEE 802.3af of 802.3at (afhankelijk van de versie). Controleer de specificaties: sommige CPE610-modellen gebruiken passieve PoE 24V. Gebruik de meegeleverde injector of een compatibele switch.

Wat is het maximale bereik van de CPE610?

Bij direct zicht kan de CPE610 een bereik tot 5 km halen in brugmodus. Het werkelijke bereik hangt af van de omgeving, obstakels en antennes.

Is de CPE610 bestand tegen weersinvloeden?

Ja, hij is ontworpen voor buitengebruik met een waterdichte behuizing en een O-ring die de Ethernet-poort beschermt. Volg de installatie-instructies om waterdichtheid te garanderen.

Wat betekenen de LED's op de CPE610?

De Power-LED geeft de voeding aan, de LAN-LED geeft de Ethernet-verbinding aan en de WLAN-LED geeft draadloze activiteit aan. Raadpleeg de handleiding voor details over knipperpatronen.

Hoe werk ik de firmware van de CPE610 bij?

Download de nieuwste firmware van de TP-Link-website. Log in op de webinterface, ga naar System Tools > Firmware Upgrade en selecteer het bestand. Schakel de stroom niet uit tijdens de update.

Kan ik de CPE610 gebruiken met een Omada-controller?

Ja, de CPE610 is compatibel met Omada-controllers (software of hardware). In beheerde modus kunt u het beheer van meerdere toegangspunten centraliseren.

Wat zijn de aanbevolen beveiligingsinstellingen?

Schakel WPA2-PSK-versleuteling in met een sterk wachtwoord. Schakel SSID-broadcast uit indien nodig. Gebruik MAC-filtering om toegang te beperken en schakel draadloze isolatie in.

Hoe reset ik de CPE610 naar de fabrieksinstellingen?

Houd de Reset-knop (op de behuizing) ongeveer 10 seconden ingedrukt tot de LED's knipperen. Laat los, het apparaat start opnieuw op met fabrieksinstellingen.

Ondersteunt de CPE610 de clientmodus (station)?

Ja, u kunt de CPE610 configureren in clientmodus om een Ethernet-apparaat verbinding te laten maken met een draadloos netwerk. Gebruik de webinterface om deze modus te selecteren en verbinding te maken met het netwerk.

GEBRUIKSAANWIJZING CPE610 TP-LINK

Opmerking: de afbeelding kan afwijken van het daadwerkelijke product.

Gebruikelijke netwerktopologie

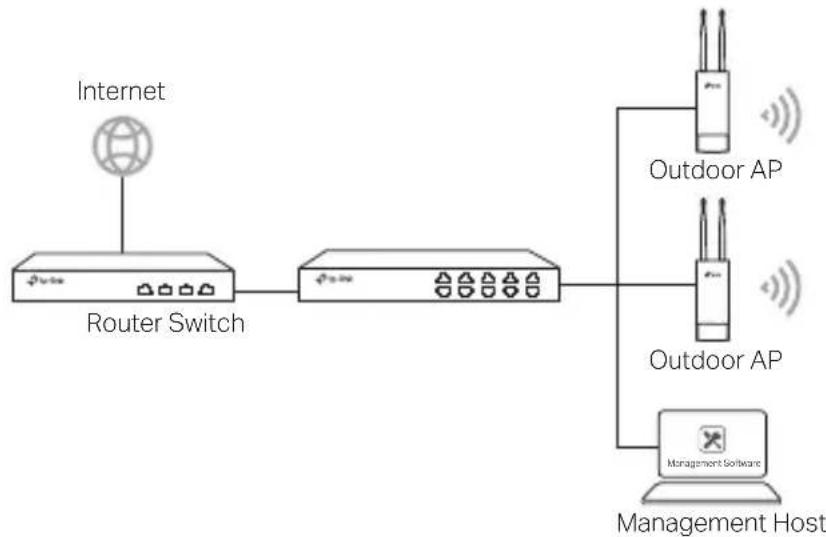

■ Beheerde modus

Via gecentraliseerde management software

Een computer met daarop de gecentraliseerde management software, dat op hetzelfde of op een ander subnet kan staan als de AP's, wordt gebruikt om de AP's centraal te beheren

U kunt de bijbehorende software downloaden op onze website: http://www.tp-link.com

Via Hardware Controller (voor Omada AP's)

De hardware controller kan op hetzelfde of op een ander subnet staan als de AP's De management host wordt gebruikt om in te loggen op de hardware controller om de AP's centraal te beheren

■ Zelfstandige Modus

Hardwareverbinding

Kies een methode om uw apparaat te verbinden

■ Via PoE Switch

Sommige AP's kunnen worden gevoed via het PSE-apparaat (zoals een PoE-switch) dat voldoet aan Power Source Class 2 (PS2) of Limited Power Source (LPS) van IEC 62368-1

Opmerking: Beschikbaarheid hangt af van het werkelijke product Raadpleeg de productspecificaties.

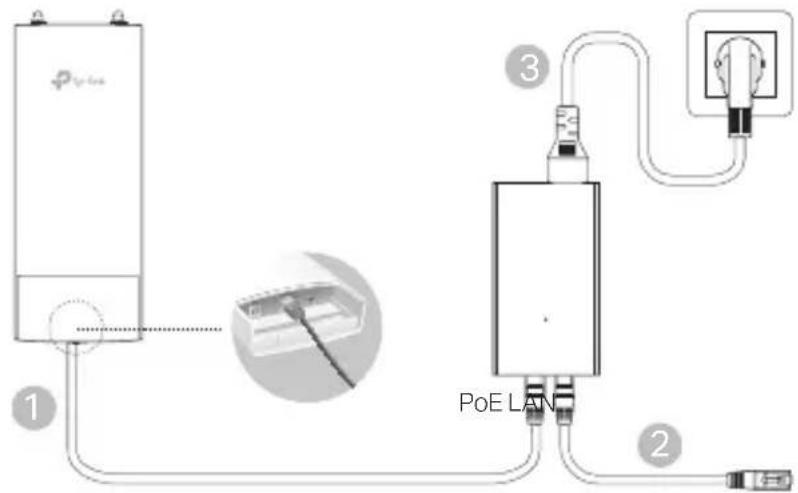

■ Via PoE Adapter

Sommige AP's kunnen gevoed worden via de PoE-adapter

Opmerking: Beschikbaarheid hangt af van het werkelijke product Raadpleeg de productspecificaties.

of

Hardware installeren

1 Kies een methode om het apparaat te bevestigen

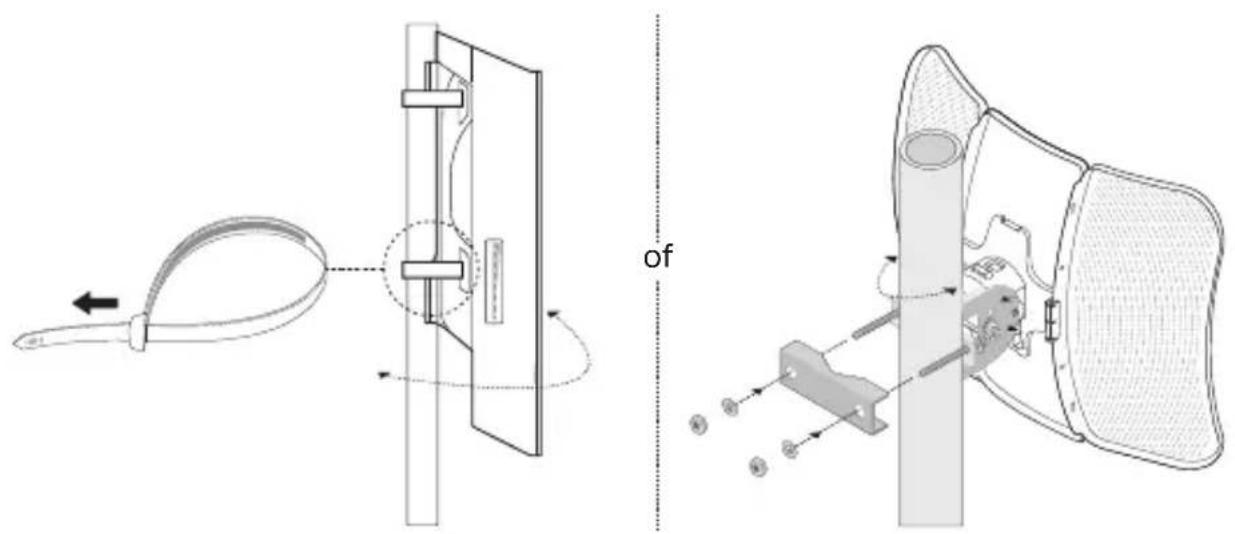

■ Het apparaat op een paal bevestigen

Bevestig het apparaat op een geschikt punt op de paal en plaats het apparaat in de gewenste richting

■ Het apparaat aan een muur bevestigen (voor een product met montagebeugels)

Bevestig de montagebeugel op de gewenste positie op de muur Druk en schuif het apparaat totdat deze vastklikt Sluit vervolgens de antennes aan op het apparaat

2 De waterdichte afdichting installeren (alleen van toepassing op bepaalde apparaten)

Haal eerst de ethernetkabel door de spiraalafdekking, beugel en O-ring voordat je de afdichting installeert Volg daarna de stappen die op de afbeelding worden getoond:

(1) Sluit de ethernetkabel aan op de poort
(2) Plaats de O-ring op de kop van de beugel en schroef de beugel vast aan het apparaat
(3) Haal de ethernetkabel door de spleet van de afdichting, waarbij het dikkere gedeelte naar de beugel wijst

(4) Bevestig de afdichting op de beugel

(5) Schroef de spiraalafdekking vast aan de beugel

Softwareconfiguratie

■ Beheerde modus

Raadpleeg de bijbehorende handleiding wanneer u meerdere apparaten wilt configureren via de gecentraliseerde management software of een draadloze controller U kunt de handleiding downloaden op onze website: http://www.tp-link.com

■ Zelfstandige Modus

Volg onderstaande stappen om het apparaat te configureren via het web-based beheersysteem.

1. Open een webbrowser en voer in de adresbalk het IP-adres van uw apparaat in en druk op Enter

Opmerking:

• In het geval van Omada AP's, kunt u het IP-adres controleren op het productlabel.

• In het geval van andere producten is het standaard IP-adres 192.168.0.254 en moet u het IP-adres van uw computer instellen op 192.168.0.x ('x' staat voor ieder cijfer van 1 t/m 253).

• Voer admin in bij de gebruiksnaam en het wachtwoord om in te loggen

• Wijzig de standaard gebruikersnaam en het wachtwoord om uw apparaat te beschermen, ga vervolgens verder met de configuratie van het apparaat.

Veiligheidsinformatie

• Houd het apparaat uit de buurt van open vuur en zeer warme omgevingen Plaats het apparaat NIET in water of andere vloeistoffen
• Probeer het apparaat niet te demonteren, repareren of aan te passen Als u hulp nodig hebt, neem dan contact met ons op
• Gebruik geen beschadigde lader of USB kabel om het apparaat op te laden
• Gebruik geen andere laders dan de aanbevolen laders
• Gebruik het apparaat niet waar draadloze apparaten niet toegestaan zijn
• De adapter moet dicht bij de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn
• De adapter moet binnenshuis worden gebruikt, bij een omgevingstemperatuur die lager is dan of gelijk is aan 40 °C
• De stekker van het netsnoer wordt gebruikt om het apparaat uit te schakelen Zorg dat het stopcontact goed toegankelijk is

Lees en volg bovenstaande veiligheidsinformatie tijdens het gebruik van het apparaat Wij kunnen niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat Gebruik dit product met zorg en gebruik op eigen risico

Svenska

Säkerhetsinformation

TP-Link verklaart hierbij dat dit apparaat in overeenstemming is met de essentiële eissen en andere relevante bepalingen van de richtlijnen 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

De oorspronkelijke EU verklaring van overeenstemming is te vinden op

Geldt alleen voor producten van het merk TP-Link Voor meer informatie over de garantieperiode, voorwaarden en procedures kijk op: https://www.tp-link.com/nl/support

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN

TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een bepaalde periode afhankelijk van de service ter plaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper
