CPE610 - Punto di accesso TP-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Punto di accesso esterno (CPE)
Marca	TP-Link
Modello	CPE610
Dimensioni	Circa 140 x 80 x 30 mm
Peso	Circa 0,4 kg
Alimentazione	PoE passivo 24 V o iniettore PoE adatto
Frequenza	5 GHz
Velocità massima	Fino a 300 Mbps
Antenna	Antenna direzionale integrata (alto guadagno)
Porte	1 porta Ethernet 10/100 Mbps con PoE
Modalità operativa	Punto di accesso, client, ripetitore (modalità ponte)
Gestione	Interfaccia web, software centralizzato Omada, controller hardware
Installazione	Fissaggio su palo o parete (staffa inclusa)
Impermeabilità	Guarnizione ermetica per protezione dalle intemperie
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare prodotti chimici.
Sicurezza	Crittografia WPA/WPA2, filtro MAC, isolamento wireless
Parti di ricambio e riparabilità	Non riparabile dall'utente. Parti di ricambio non fornite.
Informazioni generali	Utilizzo esterno, conforme alle norme CE, FCC. Garanzia dipende dal rivenditore.

Domande frequenti - CPE610 TP-LINK

Come configurare il CPE610 in modalità autonoma?

Collegare il CPE610 alla rete e accedere al suo indirizzo IP (predefinito 192.168.0.254) tramite un browser. Utilizzare le credenziali admin/admin. Modificare le impostazioni SSID, password e modalità operativa desiderata.

Il CPE610 può essere alimentato tramite uno switch PoE standard?

Sì, se lo switch PoE è conforme agli standard 802.3af o 802.3at (a seconda della versione). Verificare le specifiche: alcuni modelli CPE610 utilizzano PoE passivo 24 V. Utilizzare l'iniettore fornito o uno switch compatibile.

Qual è la portata massima del CPE610?

In condizioni di visibilità diretta, il CPE610 può raggiungere una portata fino a 5 km in modalità ponte. La portata effettiva dipende dall'ambiente, dagli ostacoli e dalle antenne.

Il CPE610 è resistente alle intemperie?

Sì, è progettato per uso esterno con un involucro ermetico e una guarnizione O-ring che protegge la porta Ethernet. Seguire le istruzioni di installazione per garantire l'impermeabilità.

Cosa significano i LED sul CPE610?

Il LED Power indica l'alimentazione, il LED LAN indica la connessione Ethernet e il LED WLAN indica l'attività wireless. Consultare il manuale per i dettagli sui lampeggiamenti.

Come aggiornare il firmware del CPE610?

Scaricare l'ultimo firmware dal sito TP-Link. Accedere all'interfaccia web, andare su System Tools > Firmware Upgrade e selezionare il file. Non spegnere l'alimentazione durante l'aggiornamento.

Si può utilizzare il CPE610 con un controller Omada?

Sì, il CPE610 è compatibile con i controller Omada (software o hardware). In modalità gestita, è possibile centralizzare la gestione di più punti di accesso.

Quali sono le impostazioni di sicurezza consigliate?

Attivare la crittografia WPA2-PSK con una password forte. Disattivare la trasmissione SSID se necessario. Utilizzare il filtro MAC per limitare l'accesso e attivare l'isolamento wireless.

Come ripristinare il CPE610 alle impostazioni di fabbrica?

Tenere premuto il pulsante Reset (situato sull'involucro) per circa 10 secondi, finché i LED non lampeggiano. Rilasciare, il dispositivo si riavvierà in configurazione di fabbrica.

Il CPE610 supporta la modalità client (stazione)?

Sì, è possibile configurare il CPE610 in modalità client per collegare un dispositivo Ethernet a una rete Wi-Fi remota. Utilizzare l'interfaccia web per selezionare questa modalità e associare la rete.

MANUALE UTENTE CPE610 TP-LINK

Nota: L'immagine può essere diversa dal prodotto attuale.

Topologia di Rete Tipica

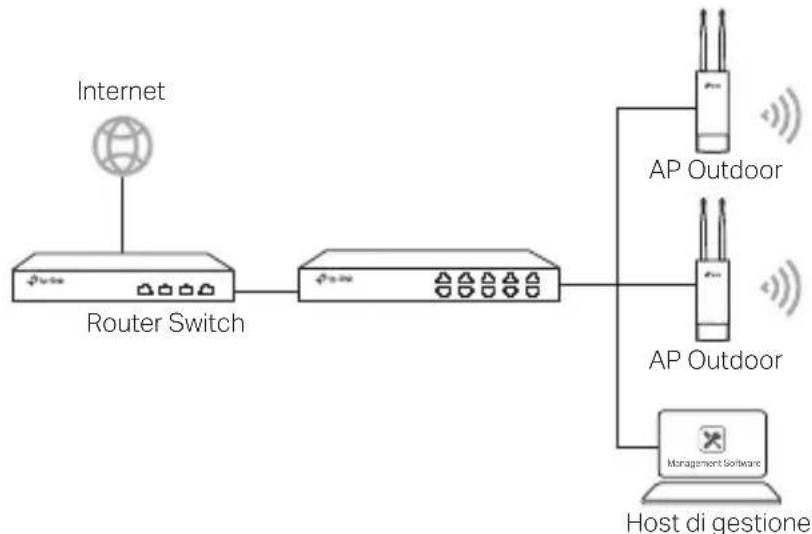

■ Modalità di gestione

Tramite software di gestione centralizzato

Un computer fa girare il software di gestione centralizzato che può essere nella stessa o in un'altra subnet rispetto agli AP, e viene usato per gestire centralmente gli AP

Puoi ottenere il software corrispondente dal sito web http://www.tp-link.it

Mediante Controller Hardware (per AP Omada)

Il controller hardware può essere nella stessa o in un'altra subnet rispetto agli AP L'host di gestione viene usato per fare login al controller hardware per gestire centralmente gli AP

■ Modalità Standalone

Connessione Hardware

Scegli un metodo per connettere il tuo dispositivo secondo gli accessori

■ Tramite Switch PoE

Alcuni AP possono essere alimentati tramite il dispositivo PSE (ad esempio uno switch PoE) conforme alla Power Source Class 2 (PS2) o alla Limited Power Source (LPS) di IEC 62368-1

Nota: la disponibilità dipende dal prodotto effettivo. Fai riferimento alle specifiche del prodotto.

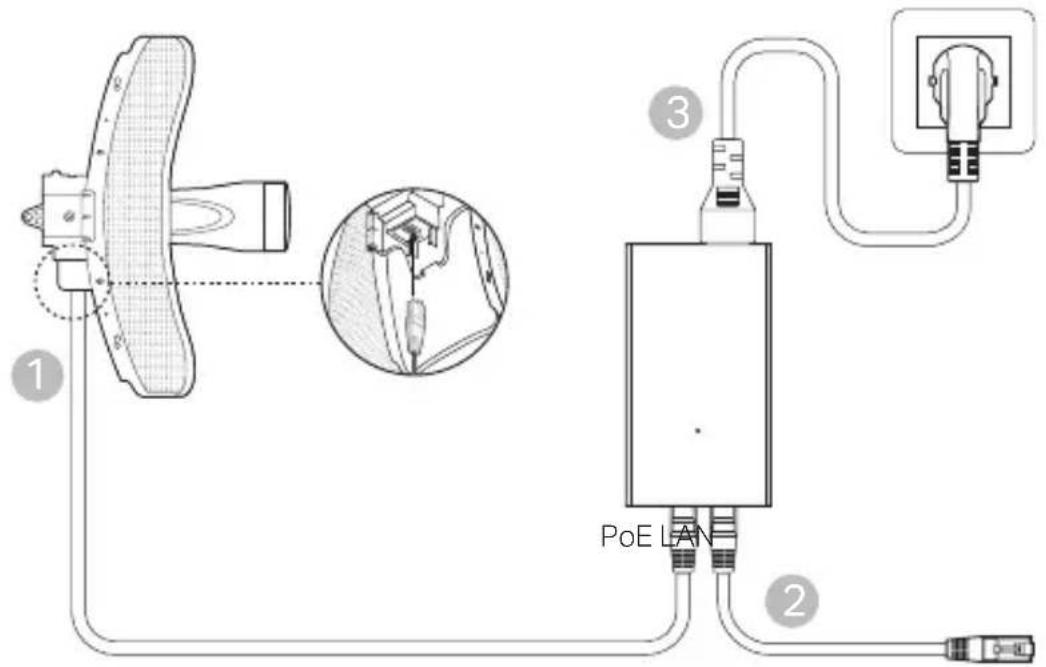

■ Tramite Adattatore PoE

Alcuni AP possono essere alimentati tramite adattatore PoE

Nota: la disponibilità dipende dal prodotto effettivo. Fai riferimento alle specifiche del prodotto.

Oppure

Installazione Hardware

1 Scegli come montare il dispositivo

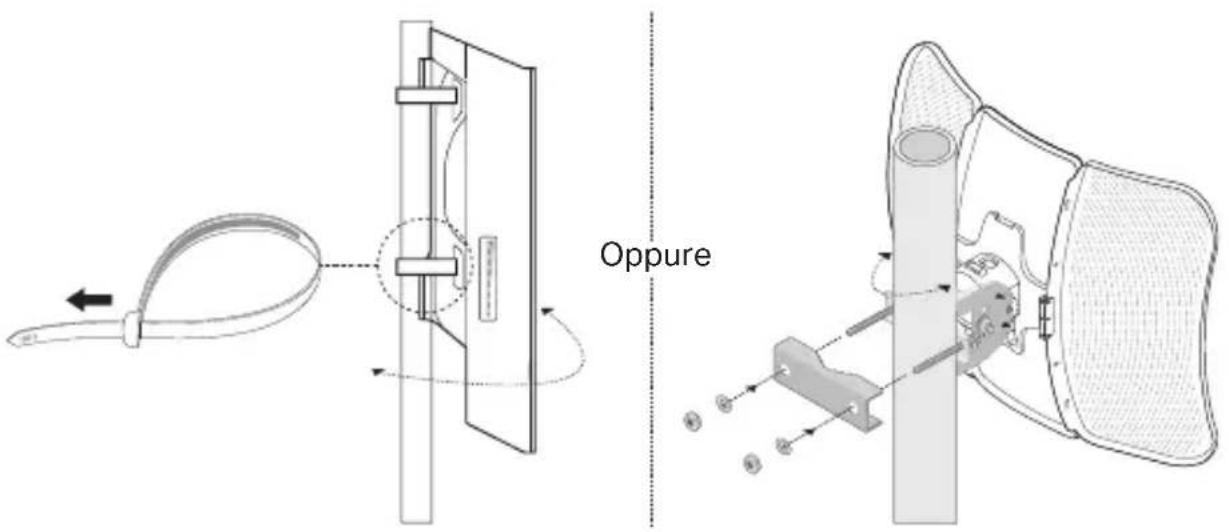

■ Montaggio del dispositivo su un palo

Nel luogo selezionato, attacca il dispositivo alla posizione desiderata sul palo e allinea il dispositivo alla direzione che desideri

■ Montaggio del dispositivo a muro (per i prodotti con le staffe di montaggio)

Monta le staffe di montaggio nella posizione che preferisci sul muro Spingi e fai scivolare il dispositivo fino a quando si blocca nella posizione corretta, quindi connetti le antenne al dispositivo

(per alcuni dispositivi)

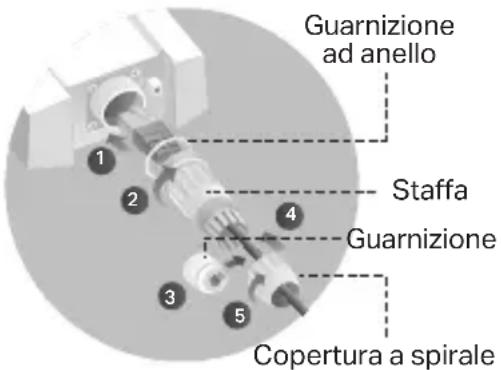

2 Installa la guarnizione impermeabile

Prima dell'installazione, inserisci il cavo Ethernet attraverso il coperchio a spirale, la staffa e la guarnizione ad anello Quindi segui i passaggi come mostrato nell'immagine:

(1) Collega il cavo Ethernet alla porta
(2) Monta la guarnizione ad anello sulla testa della staffa e avvita la staffa al corpo del dispositivo.
(3) Inserisci il cavo Ethernet attraverso la fessura della guarnizione con il lato più spesso rivolto verso la staffa.

(4) Collega la guarnizione alla staffa.

(5) Avvita il coperchio a spirale alla staffa.

Configurazione Software

■ Modalità di gestione

Per configurare tutti i dispositivi mediante il software di gestione centralizzato o un controller wireless, consulta la corrispondente Guida Utente Puoi scaricare la Guida Utente dal sito web http://www.tp-link.com/it

■ Modalità Standalone

Per configurare un dispositivo mediante un sistema di gestione basato su web, segui i passi successivi

1. Lancia un browser web e scrivi l'indirizzo IP del tuo dispositivo nella barra degli indirizzi, quindi premi Invio

Nota:

• Per gli AP Omada, puoi controllare l'indirizzo IP attraverso l'etichetta del prodotto.

• Per gli altri prodotti, l'indirizzo IP di default è 192.168.0.254 e l'indirizzo IP del tuo computer deve essere 192.168.0.x ("x" qualsiasi numero compreso fra 1 e 253).

• Immetti admin sia come username che come password per fare login

• Cambia username e password di default per proteggere il tuo dispositivo, quindi configura il dispositivo.

Informazioni sulla sicurezza:

• Tieni il dispositivo lontano dal fuoco o da ambienti caldi NON immergerlo in acqua o in qualsiasi altro liquido
• Non provate a disassemblare, riparare o modificare il dispositivo Se hai bisogno di assistenza, contattaci
  • Non usate caricatori o cavi USB danneggiati per caricare il dispositivo
  • Non usate altri caricatori al di fuori di quelli consigliati
• Non usate il dispositivo dove non è consentito l'uso di dispositivi wireless
• L'adattatore dovrà essere installato vicino al dispositivo e facilmente accessibile
• L'adattatore deve essere utilizzato in ambienti chiusi in cui la temperatura ambiente è inferiore o uguale a 40 °C.
• La spina del cavo di alimentazione è utilizzata come dispositivo di scollegamento e la presa deve essere facilmente accessibile

Leggete e seguite le informazioni di sicurezza sopra indicate quando utilizzate il dispositivo Non possiamo garantire che non accadano incidenti o danni se is usa in modo improprio il dispositivo Utilizzate questo prodotto con cura e lo fate funzionare a vostro rischio

Raccolta differenziata

Tipologia di imballaggio Codice materiale
Scatola Carta PAP 21/PAP 20
Busta di Plastica Plastica PET 1/LDPE 4/HD		PE 2/7 >PP+PE<
Cartoncino Carta PAP 22/PAP 20
Plastica Espansa Plastica 7 EVA/LDPE 4
Guscio di Plastica Plastica PS 6/PVC 3
Pellicola Plastica Plastica LDPE 4/PET 1
Verifica le disposizioni del tuo Comune.

* Questa QIG è valida per più modelli. Si prega di fare riferimento al prodotto effettivamente acquistato.
