CPE610 - Ponto de acesso TP-LINK - Manual de utilização gratuito

Tipo de produto	Ponto de acesso externo (CPE)
Marca	TP-Link
Modelo	CPE610
Dimensões	Aproximadamente 140 x 80 x 30 mm
Peso	Aproximadamente 0,4 kg
Alimentação	PoE passivo 24 V ou injetor PoE adequado
Frequência	5 GHz
Taxa máxima	Até 300 Mbps
Antena	Antena direcional integrada (alto ganho)
Portas	1 porta Ethernet 10/100 Mbps com PoE
Modo de operação	Ponto de acesso, cliente, repetidor (modo ponte)
Gerenciamento	Interface web, software centralizado Omada, controlador de hardware
Instalação	Fixação em mastro ou parede (placa incluída)
Vedação	Junta vedante para proteção contra intempéries
Manutenção e limpeza	Limpe com um pano seco e macio. Não use produtos químicos.
Segurança	Criptografia WPA/WPA2, filtragem MAC, isolamento sem fio
Peças de reposição e reparabilidade	Não reparável pelo usuário. Peças de reposição não fornecidas.
Informações gerais	Uso externo, em conformidade com as normas CE, FCC. Garantia depende do revendedor.

Perguntas frequentes - CPE610 TP-LINK

Como configurar o CPE610 no modo autônomo?

Conecte o CPE610 à sua rede e acesse seu endereço IP (padrão 192.168.0.254) através de um navegador. Use as credenciais admin/admin. Modifique as configurações SSID, senha e modo de operação desejado.

O CPE610 pode ser alimentado via um switch PoE padrão?

Sim, se o switch PoE estiver em conformidade com a norma 802.3af ou 802.3at (dependendo da versão). Verifique as especificações: alguns modelos CPE610 usam PoE passivo 24 V. Use o injetor fornecido ou um switch compatível.

Qual é o alcance máximo do CPE610?

Em condição de visibilidade direta, o CPE610 pode atingir um alcance de até 5 km no modo ponte. O alcance real depende do ambiente, dos obstáculos e das antenas.

O CPE610 é resistente às intempéries?

Sim, ele é projetado para uso externo com invólucro vedado e um anel de vedação protegendo a porta Ethernet. Siga as instruções de instalação para garantir a vedação.

O que significam os LEDs no CPE610?

O LED Power indica alimentação, o LED LAN indica conexão Ethernet e o LED WLAN indica atividade sem fio. Consulte o manual para detalhes das piscadas.

Como atualizar o firmware do CPE610?

Baixe o firmware mais recente do site TP-Link. Faça login na interface web, vá em System Tools > Firmware Upgrade e selecione o arquivo. Não desligue a alimentação durante a atualização.

Pode-se usar o CPE610 com um controlador Omada?

Sim, o CPE610 é compatível com controladores Omada (software ou hardware). No modo gerenciado, você pode centralizar o gerenciamento de vários pontos de acesso.

Quais são as configurações de segurança recomendadas?

Ative a criptografia WPA2-PSK com uma senha forte. Desative a transmissão do SSID se necessário. Use a filtragem MAC para restringir o acesso e ative o isolamento sem fio.

Como redefinir o CPE610 para as configurações de fábrica?

Mantenha pressionado o botão Reset (localizado no invólucro) por cerca de 10 segundos, até que os LEDs pisquem. Solte, o dispositivo reiniciará com as configurações de fábrica.

O CPE610 suporta o modo cliente (estação)?

Sim, você pode configurar o CPE610 no modo cliente para conectar um dispositivo Ethernet a uma rede Wi-Fi remota. Use a interface web para selecionar este modo e associar a rede.

MANUAL DE UTILIZADOR CPE610 TP-LINK

Nota: A imagem poderá ser diferente do produto atual.

■ Modo de Gestão (Managed Mode)

Através do Software de Gestão Centralizada

Um computador que utilize o Software de Gestão Centralizada, pode estar na mesma sub-rede ou noutra com os APs, sendo utilizado para gerir centralmente os APs

Poderá obter o Software correspondente através do nosso website em http://www.tp-link.pt

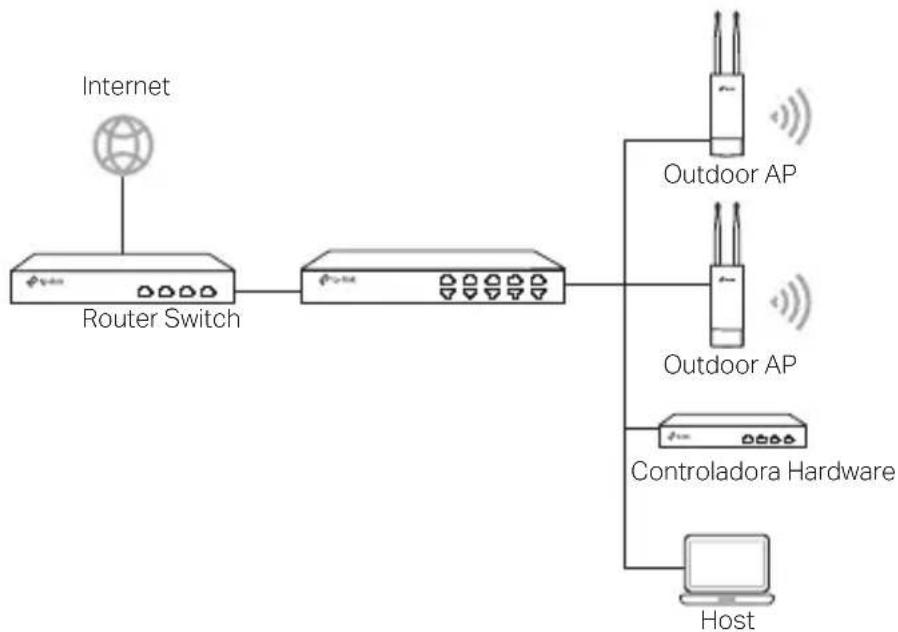

Via Controladora Hardware (para APs Omada)

A Controladora Hardware pode estar na mesma sub-rede ou noutra com os APs O Host de gestão é utilizado para efetuar a autenticação na Controladora Hardware para gerir centralmente os APs

■ Modo Individual (Standalone Mode)

Conexão Física

Escolha um dos métodos para conectar o seu dispositivo de acordo com os acessórios

Alguns APs podem ser alimentados através do dispositivo PSE (tal como um switch PoE) que cumpre com a Classe 2 (PS2) ou Fonte de Alimentação Limitada (LPS) da IEC 62368-1

Nota: A disponibilidade depende do produto. Por favor consulte as especificações do produto.

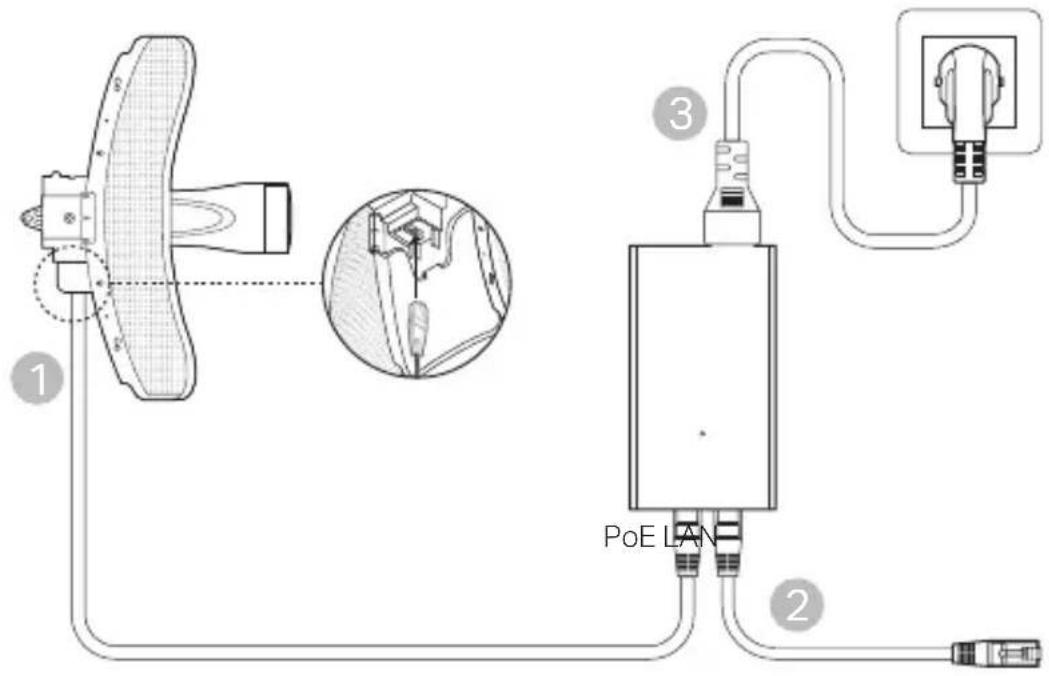

Alguns APs podem ser alimentados através do adaptador PoE

Nota: A disponibilidade depende do produto. Por favor consulte as especificações do produto.

ou

Instalação Física

1 Escolha um dos métodos para instalar o seu dispositivo ■ Instalação em poste.

No local pretendido, fixe o dispositivo num ponto adequado do poste e em seguida, alinhe o dispositivo aproximadamente à direção pretendida

■ Instalação do dispositivo na parede (para os produtos com os adaptadores de fixação de parede)

Instale o adaptador de aplicação na parede na posição pretendida Empurre e deslize o dispositivo para fixar no lugar. Em seguida, conecte as antenas ao dispositivo

2 Instale o vedante à prova de água (para certos equipamentos)

Antes de instalar, encaixe o cabo Ethernet através da cobertura com rosca, do suporte e do O-ring Depois, siga os passos como mostrados na imagem:

1) Ligue o cabo Ethernet à porta
2) Encaixe o O-Ring na cabeça do suporte, e enrosque o suporte ao equipamento
(3) Encaixe o cabo Ethernet através da ranhura do vedante com o lado mais grosso virado para o suporte

(4) Fixe o vedante ao suporte

(5) Enrosque a cobertura em espiral ao suporte

Configurações de Software

■ Modo de Gestão (Managed Mode)

Para configurar os dispositivos massivamente através de um software de gestão centralizado ou através de uma Controladora Wi-Fi, consulte o Guia do Utilizador correspondente ao produto Poderá efetuar o download do Guia do Utilizador através do nosso web site http://www.tp-link.pt

■ Modo Individual (Standalone Mode)

Para configurar o produto através da página de gestão, por favor efetue os seguintes passos:

1. Inicie o seu web browser e introduza o endereço IP do produto na barra de endereços e pressione a tecla Enter

Nota:

• Para os APs Omada, é possível verificar o endereço IP através da etiqueta do produto.

• Para os outros produtos, o endereço de IP por defeito é o 192.168.0.254, No seu computador deverá definir um endereço de IP da gama 192.168.0.x ("x" poderá ser entre 1 e 253).

• As credenciais para o acesso são a palavra admin para o Utilizador e Palavra-passe

• Altere as credenciais de acesso iniciais (Utilizador e Palavra-passe) para proteger o seu equipamento, e poderá dar início à configuração do mesmo.

Informação de Segurança

• Mantenha o equipamento longe do fogo ou de ambientes quentes Não mergulhe em água ou qualquer outro líquido
• Não tente abrir, reparar ou modificar o dispositivo Se precisar de suporte, por favor contacte-nos
• Não utilize um carregador ou cabo USB danificado para carregar o dispositivo
• Não utilize carregadores que não sejam os recomendados
• Não utilize este dispositivo em locais onde dispositivos Wi-Fi não são autorizados
• O adaptador deve ser instalado perto do equipamento e estar acessível
• O adaptador deve ser utilizado em interiores onde a temperatura ambiente é inferior ou igual a 40 °C
• A ficha do cabo de alimentação é utilizada como tomada de desconexão equipamento, a tomada deve ser de fácil acesso

Por favor leia e siga as instruções de segurança acima quando operar o dispositivo. Não é garantido que acidentes ou estragos possam ocorrer devido à utilização incorreta do produto Por favor utilize este produto corretamente

Suomi

Turvallisuustiedot

A TP-Link declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições das Diretivas 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

A declaração original de conformidade UE pode ser encontrada em

Apenas para Produtos da Marca TP-Link. Para obter informações sobre o período de garantia, política e procedimentos, visite https://www.tp-link.com/pt/support ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS)

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES

A TP-Link fornece garantia a qualquer produto da marca TP-Link contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de acordo com as orientações fornecidas pela TP-Link, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final
