CPE220 - Ponto de acesso TP-LINK - Manual de utilização gratuito

Tipo de produto	Ponto de acesso externo (CPE - Equipamento do Cliente)
Marca	TP-Link
Modelo	CPE220
Dimensões (C x L x A)	Aproximadamente 200 x 110 x 45 mm
Peso	Aproximadamente 0,5 kg (sem suporte)
Alimentação	PoE (Power over Ethernet) 24 V passivo, adaptador incluído
Consumo elétrico	Até 12 W
Frequências Wi-Fi	2,4 GHz (até 300 Mbps)
Padrões sem fio	IEEE 802.11 b/g/n
Antena	Antena direcional integrada (ganho ~10 dBi)
Portas	1 porta Ethernet 10/100 Mbps com PoE
Funções principais	Ponto de acesso, ponte (bridge), repetidor, cliente sem fio
Modo de alimentação	PoE passivo (injetor incluído)
Índice de proteção	IP65 (resistente às intempéries)
Temperatura de operação	-30 °C a 70 °C
Gerenciamento	Interface web, software TP-Link Pharos Control
Segurança sem fio	WPA/WPA2, filtragem MAC, WPS
Manutenção e limpeza	Limpar com um pano macio e seco. Não use produtos químicos.
Segurança de instalação	Instalar fora do alcance de crianças, evitar fontes de calor e umidade excessiva.
Peças de reposição e reparabilidade	Nenhuma peça substituível pelo usuário. Em caso de falha, contate o suporte.
Informações gerais	Usar exclusivamente o adaptador PoE fornecido. Respeite as regulamentações locais.

Perguntas frequentes - CPE220 TP-LINK

Como configurar o ponto de acesso TP-Link CPE220?

Conecte o dispositivo ao seu computador via Ethernet, acesse a interface web (192.168.1.1), faça login (admin/admin) e siga o assistente de configuração rápida. Escolha o modo Ponto de acesso ou Ponte de acordo com sua necessidade.

O CPE220 suporta PoE?

Sim, ele usa PoE passivo 24 V. Um injetor PoE está incluído na caixa. Não use um switch PoE padrão 48 V.

Qual é a taxa de transferência máxima do CPE220?

A taxa teórica máxima é de 300 Mbps em 2,4 GHz, mas na prática é de cerca de 100-150 Mbps devido às limitações da porta Ethernet 10/100.

Posso usar o CPE220 ao ar livre?

Sim, o dispositivo possui certificação IP65, protegendo-o contra poeira e jatos de água. Pode operar de -30 °C a 70 °C.

Como redefinir o CPE220 para as configurações de fábrica?

Mantenha pressionado o botão Reset (na parte traseira) por cerca de 10 segundos até que os LEDs pisquem. O dispositivo reiniciará com as configurações padrão.

O CPE220 pode funcionar como repetidor?

Sim, pode funcionar no modo Repetidor (ou WDS). Você deve escolher esse modo na interface de gerenciamento e associar o dispositivo a uma estação base.

Qual é a distância máxima de cobertura?

Com sua antena direcional de 10 dBi, o CPE220 pode cobrir até 1 km em linha de visada em um cenário ponto a ponto. O desempenho depende do ambiente.

Como instalar o CPE220 em um mastro?

Use o suporte de montagem fornecido. Fixe firmemente o suporte ao mastro, depois aparafuse o dispositivo. Oriente a antena em direção à estação alvo. Aperte os parafusos para evitar movimento.

O que fazer se o dispositivo não ligar?

Verifique se o injetor PoE está conectado e se o cabo Ethernet está corretamente conectado. Teste com outra tomada. Se o problema persistir, contate o suporte TP-Link.

Como atualizar o firmware do CPE220?

Baixe o firmware mais recente do site da TP-Link. Faça login na interface web, vá em Ferramentas do Sistema > Atualização de Firmware, selecione o arquivo e clique em 'Atualizar'. Não desligue a alimentação durante a atualização.

MANUAL DE UTILIZADOR CPE220 TP-LINK

Nota: A imagem poderá ser diferente do produto atual.

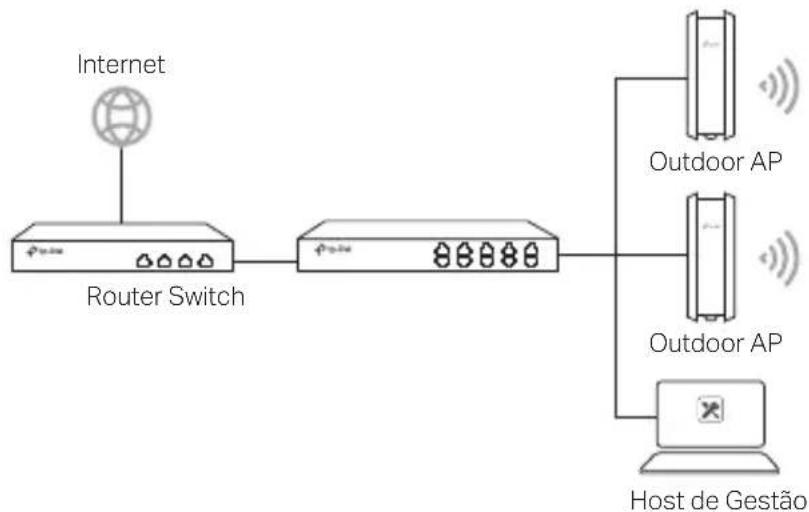

■ Modo de Gestão (Managed Mode)

Através do Software de Gestão Centralizada

Um computador que utilize o Software de Gestão Centralizada, pode estar na mesma sub-rede ou noutra com os APs, sendo utilizado para gerir centralmente os APs

Poderá obter o Software correspondente através do nosso website em http://www.tp-link.pt

Via Controladora Hardware (para certos equipamentos)

A Controladora Hardware pode estar na mesma sub-rede ou noutra com os APs O Host de gestão é utilizado para efetuar a autenticação na Controladora Hardware para gerir centralmente os APs

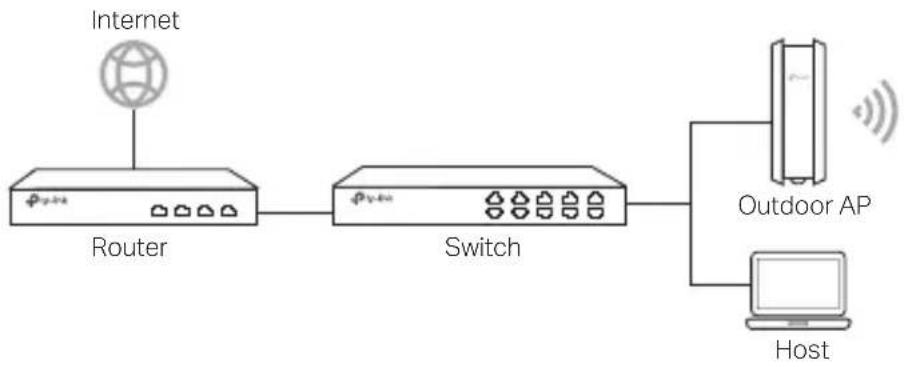

■ Modo Individual (Standalone Mode)

Conexão Física

Escolha um dos métodos para conectar o seu dispositivo de acordo com os acessórios

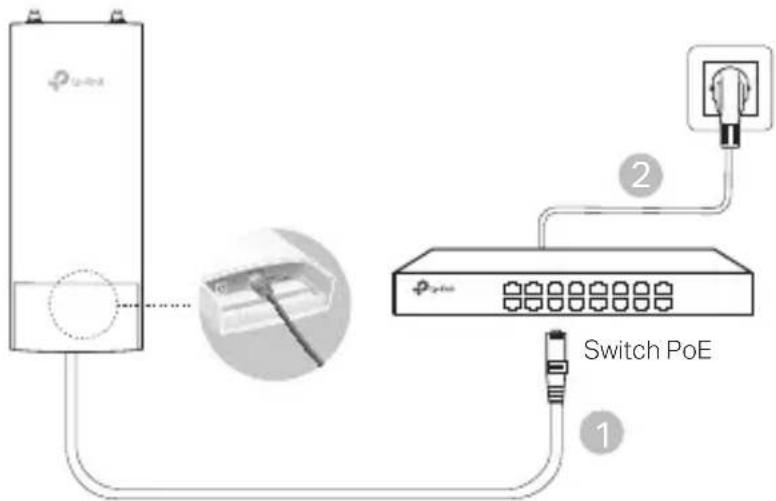

Alguns APs podem ser alimentados através do dispositivo PSE (tal como um switch PoE) que cumpre com a Classe 2 (PS2) ou Fonte de Alimentação Limitada (LPS) da IEC 62368-1

Nota: A disponibilidade depende do produto. Por favor consulte as especificações do produto.

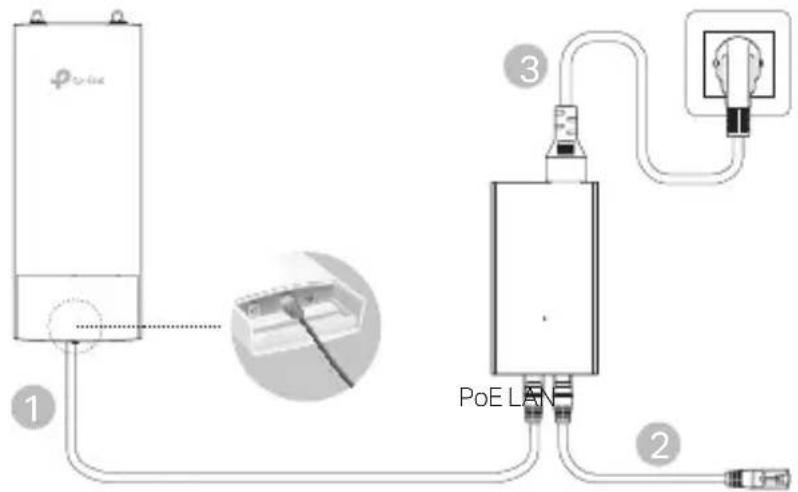

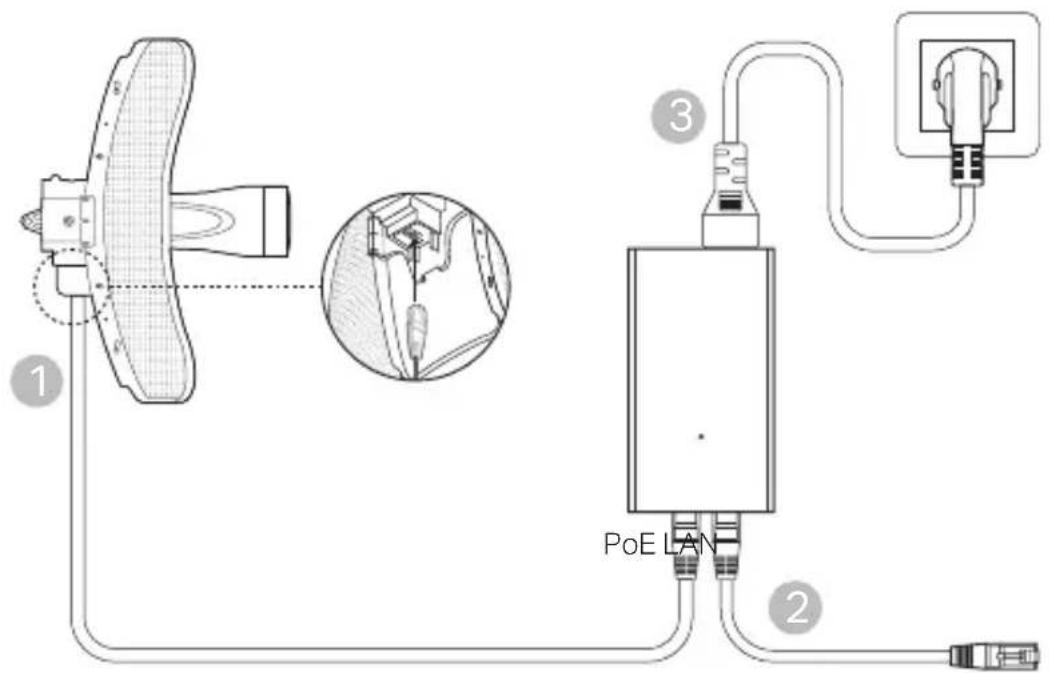

Alguns APs podem ser alimentados através do adaptador PoE

Nota: A disponibilidade depende do produto. Por favor consulte as especificações do produto.

ou

Instalação Física

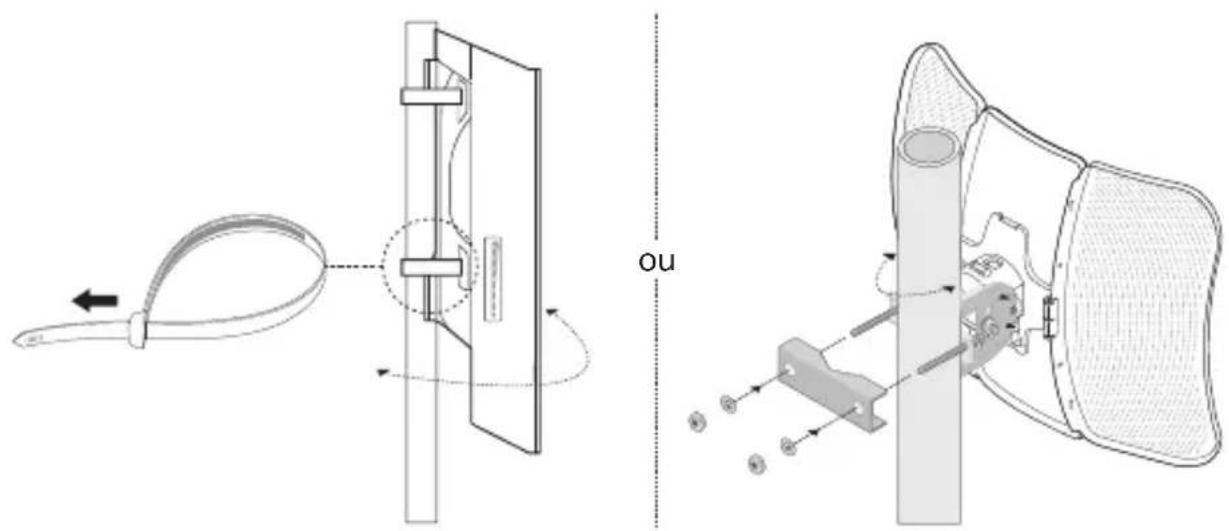

1 Escolha um dos métodos para instalar o seu dispositivo ■ Instalação em poste.

No local pretendido, fixe o dispositivo num ponto adequado do poste e em seguida, alinhe o dispositivo aproximadamente à direção pretendida

■ Instalação do dispositivo na parede (para os produtos com os adaptadores de fixação de parede)

Instale o adaptador de aplicação na parede na posição pretendida Empurre e deslize o dispositivo para fixar no lugar. Em seguida, conecte as antenas ao dispositivo

2 Instale o vedante à prova de água (para certos equipamentos)

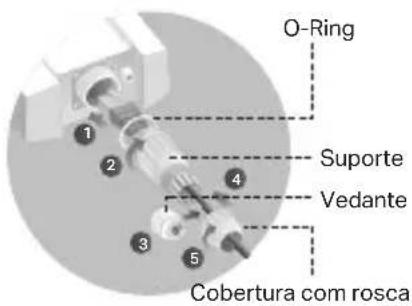

Antes de instalar, encaixe o cabo Ethernet através da cobertura com rosca, do suporte e do O-ring Depois, siga os passos como mostrados na imagem:

1) Ligue o cabo Ethernet à porta.
2) Encaixe o O-Ring na cabeça do suporte, e enrosque o suporte ao equipamento
(3) Encaixe o cabo Ethernet através da ranhura do vedante com o lado mais grosso virado para o suporte
(4) Fixe o vedante ao suporte
(5) Enrosque a cobertura em espiral ao suporte

Informação de Segurança

• Mantenha o equipamento longe do fogo ou de ambientes quentes Não mergulhe em água ou qualquer outro líquido
• Não tente abrir, reparar ou modificar o dispositivo Se precisar de suporte, por favor contacte-nos
• Não utilize um carregador ou cabo USB danificado para carregar o dispositivo
• Não utilize carregadores que não sejam os recomendados
• Não utilize este dispositivo em locais onde dispositivos Wi-Fi não são autorizados.
• O adaptador deve ser instalado perto do equipamento e estar acessível
• O adaptador deve ser utilizado em interiores onde a temperatura ambiente é inferior ou igual a 40 °C
• A ficha do cabo de alimentação é utilizada como tomada de desconexão equipamento, a tomada deve ser de fácil acesso

Por favor leia e siga as instruções de segurança acima quando operar o dispositivo. Não é garantido que acidentes ou estragos possam ocorrer devido à utilização incorreta do produto Por favor utilize este produto corretamente
