CPE220 - Point d'accès TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès extérieur (CPE - Customer Premises Equipment)
Marque	TP-Link
Modèle	CPE220
Dimensions (L x l x H)	Environ 200 x 110 x 45 mm
Poids	Environ 0,5 kg (sans support)
Alimentation	PoE (Power over Ethernet) 24 V passif, adaptateur inclus
Consommation électrique	Jusqu'à 12 W
Fréquences Wi-Fi	2,4 GHz (jusqu'à 300 Mbps)
Normes sans fil	IEEE 802.11 b/g/n
Antenne	Antenne directionnelle intégrée (gain ~10 dBi)
Ports	1 port Ethernet 10/100 Mbps avec PoE
Fonctions principales	Point d'accès, pont (bridge), répéteur, client sans fil
Mode d'alimentation	Passif PoE (injecteur inclus)
Indice de protection	IP65 (résistant aux intempéries)
Température de fonctionnement	-30 °C à 70 °C
Gestion	Interface web, logiciel TP-Link Pharos Control
Sécurité sans fil	WPA/WPA2, filtrage MAC, WPS
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité d'installation	Installer hors de portée des enfants, éviter les sources de chaleur et l'humidité excessive.
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur. En cas de panne, contacter le SAV.
Informations générales	Utiliser exclusivement l'adaptateur PoE fourni. Respecter les réglementations locales.

FOIRE AUX QUESTIONS - CPE220 TP-LINK

Comment configurer le point d'accès TP-Link CPE220 ?

Connectez l'appareil à votre ordinateur via Ethernet, accédez à l'interface web (192.168.1.1), connectez-vous (admin/admin), puis suivez l'assistant de configuration rapide. Choisissez le mode Point d'accès ou Bridge selon votre besoin.

Le CPE220 supporte-t-il le PoE ?

Oui, il utilise le PoE passif 24 V. Un injecteur PoE est inclus dans la boîte. Ne pas utiliser un switch PoE standard 48 V.

Quel est le débit maximal du CPE220 ?

Le débit théorique maximal est de 300 Mbps en 2,4 GHz, mais en pratique il est d'environ 100-150 Mbps en raison des contraintes du port Ethernet 10/100.

Puis-je utiliser le CPE220 à l'extérieur ?

Oui, l'appareil bénéficie d'une certification IP65, le protégeant contre la poussière et les jets d'eau. Il peut fonctionner de -30 °C à 70 °C.

Comment réinitialiser le CPE220 aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (à l'arrière) pendant environ 10 secondes jusqu'à ce que les LED clignotent. L'appareil redémarrera avec les réglages par défaut.

Le CPE220 peut-il faire office de répéteur ?

Oui, il peut fonctionner en mode Répéteur (ou WDS). Vous devez choisir ce mode dans l'interface de gestion et associer l'appareil à une station de base.

Quelle est la distance maximale de couverture ?

Avec son antenne directionnelle de 10 dBi, le CPE220 peut couvrir jusqu'à 1 km en visibilité directe dans un scénario point-à-point. Les performances dépendent de l'environnement.

Comment installer le CPE220 sur un mât ?

Utilisez le support de montage fourni. Fixez solidement le support au mât, puis vissez l'appareil. Orientez l'antenne vers la station cible. Serrez les boulons pour éviter tout mouvement.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'injecteur PoE est branché et que le câble Ethernet est correctement connecté. Testez avec une autre prise. Si le problème persiste, contactez le support TP-Link.

Comment mettre à jour le firmware du CPE220 ?

Téléchargez le dernier firmware depuis le site TP-Link. Connectez-vous à l'interface web, allez dans System Tools > Firmware Upgrade, sélectionnez le fichier et cliquez sur 'Upgrade'. Ne coupez pas l'alimentation pendant la mise à jour.

MODE D'EMPLOI CPE220 TP-LINK

Remarque: L'aspect des illustrations peut différer de celui du produit réel.

Topologie d'un réseau typique

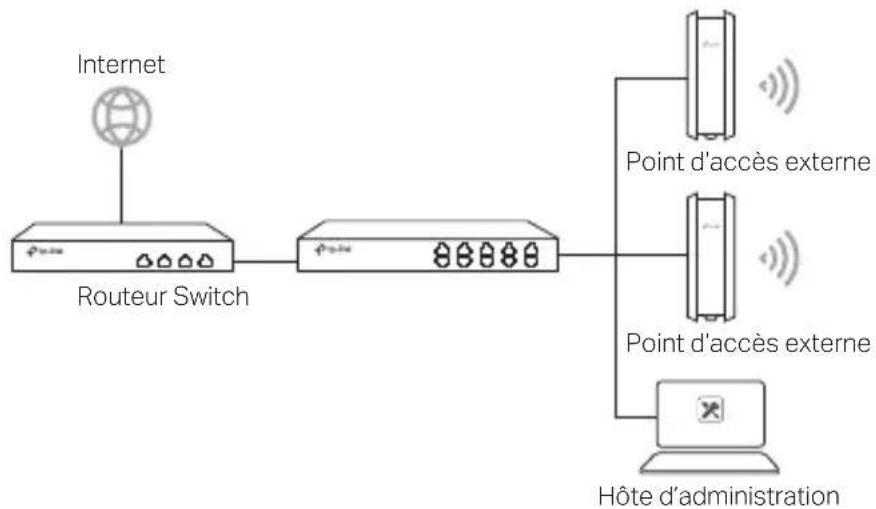

■ Mode administré

Via le logiciel d'administration centralisé

Un ordinateur exécutant le logiciel d'administration centralisé, qui peut être dans le même sous-réseau ou non que celui des points d'accès, est utilisé pour administrer de manière centralisée les PA (Point d'Accès)

Vous pouvez obtenir le logiciel d'aministration depuis : http://www.tp-link.fr

Via Contrôleur Matériel (pour certains appareils)

Le contrôleur matériel peut être dans le même sous-réseau ou Wi-Fi points d'accès. L'hôte d'administration est utilisé pour se connecter au contrôleur matériel pour administrer centralement les PA (Point d'Accès)

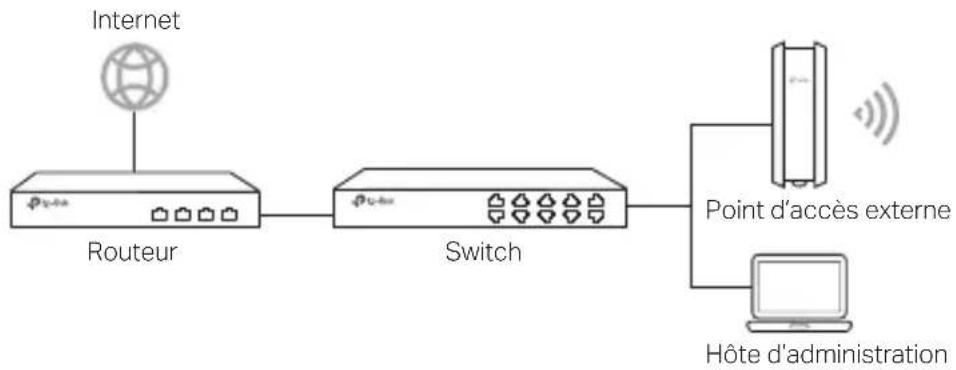

■ Mode autonome

Branchements

Choisissez une méthode pour brancher votre PA en fonction de ses caractéristiques

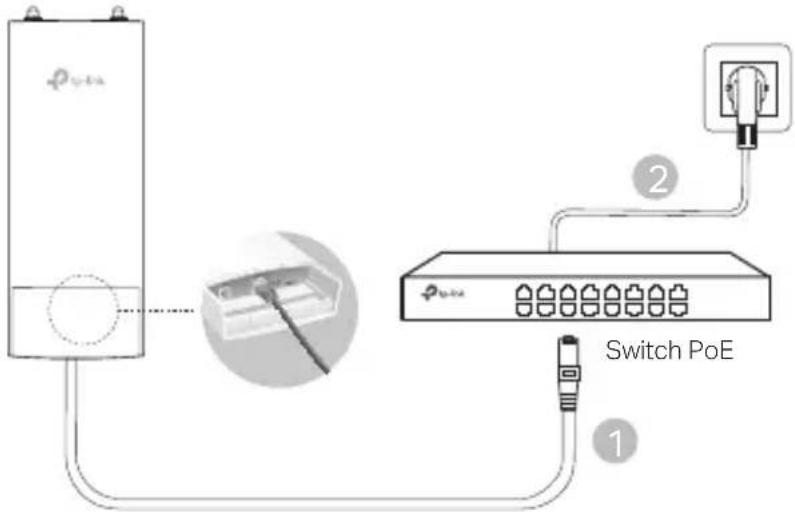

■ Via un switch PoE

Certains points d'accès peuvent être alimentés via un PSE (Power Source Equipment : tel qu'un switch ou un injecteur PoE) conforme à la classe de source d'alimentation 2 (PS2) ou à la source d'alimentation limitée (LPS) de la norme CEI 62368-1.

Remarque : la disponibilité dépend du produit réel. Veuillez vous référer aux spécifications du produit.

■ Via un adaptateur PoE

Certains points d'accès peuvent être alimentés via un adaptateur PoE spécifique (fourni en ce cas). Remarque : la disponibilité dépend du produit réel. Veuillez vous référer aux spécifications du produit.

ou

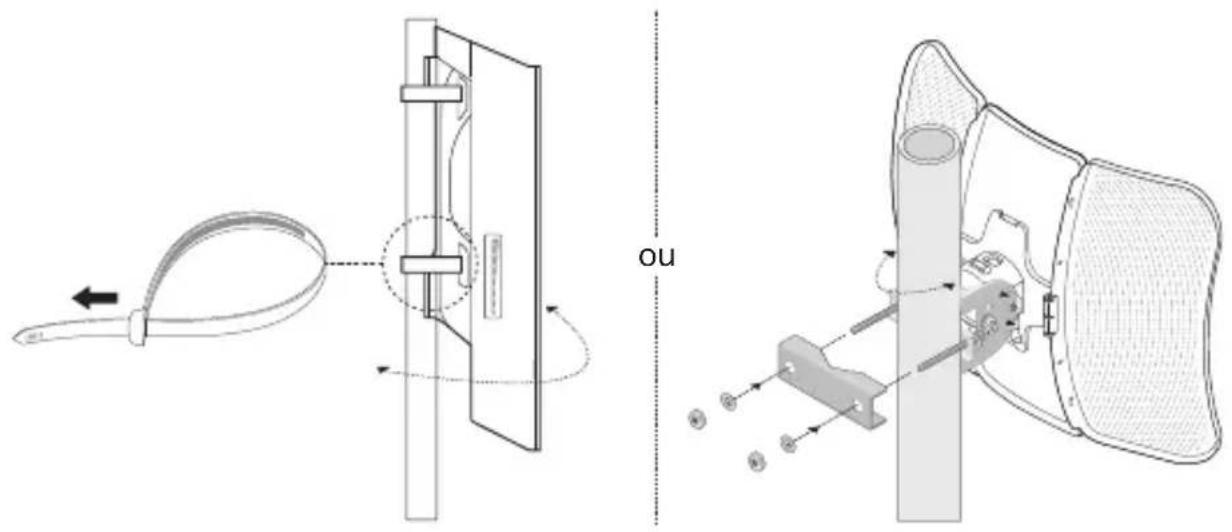

Fixation du point d'accès

1 Choisissez la méthode correspondant à votre besoin

■ Fixation sur un mât

Sur site, fixer le point d'accès à un mât à l'aide des colliers de fixation fournis et orienter ensuite l'appareil en fonction de la zone à couvrir

■ Fixation murale (pour les produits fournis avec une platine de montage)

Fixer la platine à l'endroit souhaité, positionner le point d'accès en faisant coïncider les ergots de ce dernier avec les encoches de la platine et faire coulisser vers le bas jusqu'au verrouillage Visser ensuite les antennes au point d'accès

2 Installez le joint étanche (pour certains appareils)

Avant l'installation, insérez le câble Ethernet dans l'écrou, le fourreau déformable et le joint torique Suivez ensuite les étapes comme indiqué sur l'image:

(1) Branchez le câble Ethernet au port.
(2) Montez le joint torique sur la tête du fourreau déformable et vissez le fourreau déformable sur le corps de l'appareil
(3) Insérez le câble Ethernet à travers la fente de l'étoupe avec le côté le plus épais vers le fourreau déformable
(4) Insérez l'étoupe sur le fourreau déformable
(5) Vissez l'écrou sur le fourreau déformable

Informations de sécurité

• Garder l'appareil à l'écart du feu ou des environnements chauds NE PAS immerger dans l'eau ou dans tout autre liquide
• Ne pas tenter de démonter, réparer ou modifier l'appareil Si vous avez besoin d'une réparation, veuillez nous contacter
• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l'appareil
• Ne pas utiliser un chargeur différent de ceux recommandés
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites
• L'adaptateur doit être facilement accessible et se trouver à proximité de l'équipement
• L'adaptateur doit être utilisé à l'intérieur, où la température ambiante est inférieure ou égale à 40 °C
• La fiche du câble d'alimentation est utilisée comme dispositif de déconnexion, la prise de courant doit être facilement accessible

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls

Italiano

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

La déclaration CE de conformité originelle peut être trouvée à l'adresse

Concerne les produits de marque TP-Link uniquement. Pour plus d'informations sur la période de garantie, les conditions et les procédures, veuillez visiter https://www.tp-link.com/fr/support

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final
