Produkttyp	Utomhusaccesspunkt (CPE - Customer Premises Equipment)
Varumärke	TP-Link
Modell	CPE220
Mått (L x B x H)	Cirka 200 x 110 x 45 mm
Vikt	Cirka 0,5 kg (utan fäste)
Strömförsörjning	Passiv PoE (Power over Ethernet) 24 V, adapter medföljer
Strömförbrukning	Upp till 12 W
Wi-Fi-frekvenser	2,4 GHz (upp till 300 Mbps)
Trådlösa standarder	IEEE 802.11 b/g/n
Antenn	Inbyggd riktantenn (förstärkning ~10 dBi)
Portar	1 Ethernet-port 10/100 Mbps med PoE
Huvudfunktioner	Accesspunkt, brygga, repeater, trådlös klient
Strömläge	Passiv PoE (injektor medföljer)
Skyddsklass	IP65 (väderbeständig)
Driftstemperatur	-30 °C till 70 °C
Hantering	Webbgränssnitt, TP-Link Pharos Control-programvara
Trådlös säkerhet	WPA/WPA2, MAC-filtrering, WPS
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Använd inte kemikalier.
Installationssäkerhet	Installera utom räckhåll för barn, undvik värmekällor och överdriven fukt.
Reservdelar och reparerbarhet	Inga användarutbytbara delar. Vid fel, kontakta kundtjänst.
Allmän information	Använd endast den medföljande PoE-adaptern. Följ lokala bestämmelser.

Vanliga frågor - CPE220 TP-LINK

Hur konfigurerar man TP-Link CPE220 accesspunkten?

Anslut enheten till din dator via Ethernet, öppna webbgränssnittet (192.168.1.1), logga in (admin/admin), och följ sedan snabbinstallationsguiden. Välj läge Accesspunkt eller Brygga beroende på ditt behov.

Stöder CPE220 PoE?

Ja, den använder passiv PoE 24 V. En PoE-injektor medföljer i lådan. Använd inte en standard PoE-switch på 48 V.

Vilken är den maximala hastigheten för CPE220?

Den teoretiska maxhastigheten är 300 Mbps på 2,4 GHz, men i praktiken är den cirka 100-150 Mbps på grund av begränsningarna i Ethernet-porten 10/100.

Kan jag använda CPE220 utomhus?

Ja, enheten har IP65-certifiering, vilket skyddar mot damm och vattenstrålar. Den kan fungera från -30 °C till 70 °C.

Hur återställer jag CPE220 till fabriksinställningarna?

Håll ner Reset-knappen (på baksidan) i cirka 10 sekunder tills LED-lamporna blinkar. Enheten startar om med standardinställningarna.

Kan CPE220 fungera som repeater?

Ja, den kan fungera i Repeater-läge (eller WDS). Du måste välja detta läge i hanteringsgränssnittet och koppla enheten till en basstation.

Vilket är det maximala täckningsavståndet?

Med sin riktantenn på 10 dBi kan CPE220 täcka upp till 1 km i fri sikt i ett punkt-till-punkt-scenario. Prestanda beror på miljön.

Hur installerar jag CPE220 på en mast?

Använd medföljande monteringsfäste. Fäst fästet ordentligt på masten, skruva sedan fast enheten. Rikta antennen mot målstationen. Dra åt bultarna för att förhindra rörelse.

Vad gör jag om enheten inte startar?

Kontrollera att PoE-injektorn är ansluten och att Ethernet-kabeln är korrekt ansluten. Testa med ett annat uttag. Om problemet kvarstår, kontakta TP-Link support.

Hur uppdaterar jag firmware på CPE220?

Ladda ner den senaste firmware från TP-Links webbplats. Logga in på webbgränssnittet, gå till System Tools > Firmware Upgrade, välj filen och klicka på 'Upgrade'. Stäng inte av strömmen under uppdateringen.

BRUKSANVISNING CPE220 TP-LINK

Obs! Observera att bilden kan skilja sig från den faktiska produkten.

Typisk nätverkstopologi

■ Administerat läge

Via centraliserat administreringsprogram

En dator där det centrala administrationsprogrammet har installerats, kan vara på samma eller ett annat subnet som AP:erna, används för att administrera dina AP:er

Du kan hämta rätt programvara från vår webbplats http://www.tp-link.com

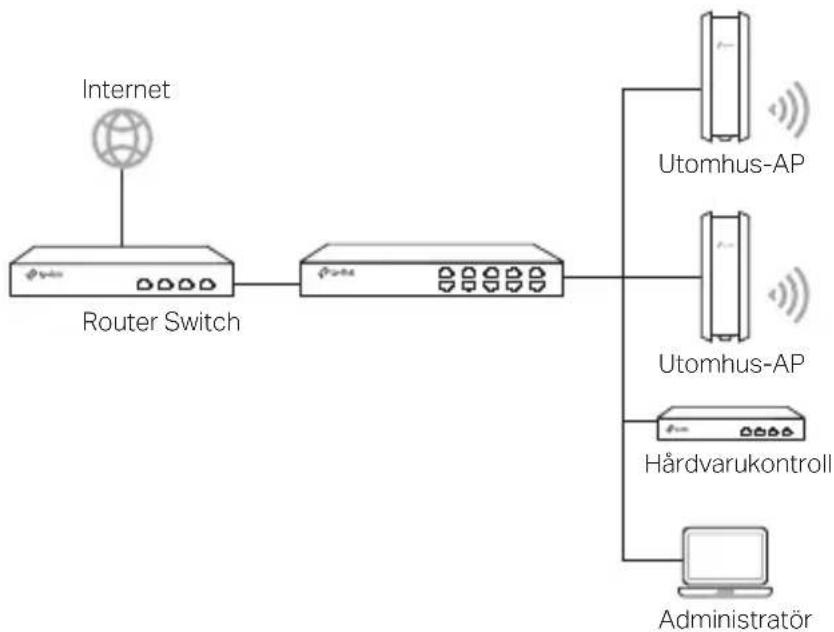

Via hårdvarukontroll (för specifika enheter)

Den hårdvarukontroll kan vara i samma eller på annat subnät som AP:erna. Logga in i hårdvaru kontrollern för att administrera AP:erna centralt

■ Lokalt läge

Hårdvaruanslutning

Välj ett av följande sätt att ansluta din enhet

■ Via PoE-switch

Vissa AP-enheter kan få ström via PSE-enheten (som exempelvis en PoE-omkopplare) som uppfyller kraven för Energikälla klass 2 (PS2) eller Begränsad strömkälla (LPS) i IEC 62368-1.

Obs: Tillgängligheten beror på den aktuella produkten. Se produktspecifikationerna.

■ Via PoE-adapter

Vissa AP:er kan drivas via PoE-adaptern

Obs: Tillgängligheten beror på den aktuella produkten. Se produktspecifikationerna.

Alternativt

Hårdvaruinstallation

1 Välj ett sätt att fästa enheten

■ Installera enheten på en stolpe

Vid valda platsen, installera enheten på stolpen och rikta sedan enheten höjdledes och sidledes

■ Installera enheten på väggen (för produkten med upphängningskonsol)

Fäst konsolen på önskad plats på väggen Tryck och skjut enheten nedåt för att låsa fast den Anslut sedan antennerna till enheten

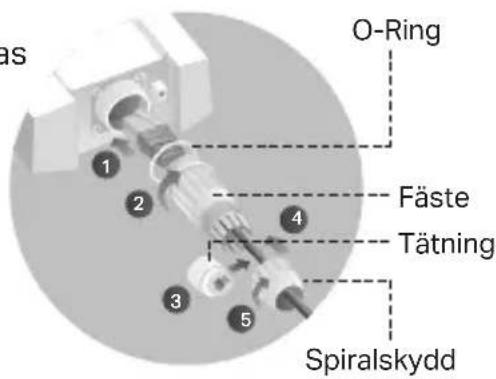

1. Installera vattentäta tätningen (för specifika enheter).

Innan du monterar vattentäta förseglingen ska du ansluta ethernet kabeln genom spiralkåpan, fästet och O-ringen Följ sedan stegen som visas på bilden:

(1) Anslut ethernet kabeln till lan porten
(2) Montera o-ringen på fästets huvud och skruva fast fästet på enhetens kropp
(3) Trä ethernet kabeln genom tätningens slits med den tjockare sidan mot fästet
(4) Anslut tätningen till fästet
(5) Skruva fast spiralskyddet på fästet.

■ Frittstående modus

Maskinvaretilkobling

■ Fritstående tilstand

Hardwaretilkobling

Deutsch

Sicherheitsinformation

• Håll enheten borta från eld eller heta miljöer SÄNK INTE NER I vatten eller annan vätska
• Försök inte att montera isär, reparera eller modifiera enheten Kontakta oss om du behöver hjälp
• Använd inte skadad laddare eller USB-kabel för laddning av enheten
• Använd inte någon annan laddare än de rekommenderade
• Använd inte enheten där trådlösa enheter inte är tillåtna
• Adaptern måste installeras nära utrustningen och vara lättillgänglig
• Adaptern ska användas inomhus och i en omgivningstemperatur på högst 40 °C
• Stickproppen på nätkabeln används för frånkoppling, se till att uttaget är lätt åtkomligt

Läs och följ ovanstående säkerhetsinformation när du använder enheten. Vi kan inte garantera att inga olyckor eller skador kan inträffa till följd av felaktig användning av produkten Använd den här produkten med försiktighet och på eget ansvar

Norsk

TP-Link deklarerar att denna enhet är i överensstämmelse med de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

Den ursprungliga EU-försäkran om överensstämmelse kan hittas på

Enbart för produkter av märket TP-Link. För information om garantitid, policy och förfaranden, gå till https://www.tp-link.com/se/support

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER

PROVINS)

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-Link garanterar maskinvara av märket TP-Link i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-Links riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren
