CPE220 - Adgangspunkt TP-LINK - Gratis brugsanvisning og manual

Produkttype	Udendørs adgangspunkt (CPE - Customer Premises Equipment)
Mærke	TP-Link
Model	CPE220
Dimensioner (L x B x H)	Ca. 200 x 110 x 45 mm
Vægt	Ca. 0,5 kg (uden beslag)
Strømforsyning	Passiv PoE (Power over Ethernet) 24 V, adapter inkluderet
Strømforbrug	Op til 12 W
Wi-Fi frekvenser	2,4 GHz (op til 300 Mbps)
Trådløse standarder	IEEE 802.11 b/g/n
Antenne	Integreret retningsantenne (forstærkning ~10 dBi)
Porte	1 Ethernet port 10/100 Mbps med PoE
Hovedfunktioner	Adgangspunkt, bro (bridge), repeater, trådløs klient
Strømtilstand	Passiv PoE (injektor inkluderet)
Beskyttelsesklasse	IP65 (vejrbestandig)
Driftstemperatur	-30 °C til 70 °C
Administration	Webbrugergrænseflade, TP-Link Pharos Control software
Trådløs sikkerhed	WPA/WPA2, MAC-filtrering, WPS
Vedligeholdelse og rengøring	Rengør med en blød, tør klud. Brug ikke kemikalier.
Installationssikkerhed	Installeres utilgængeligt for børn, undgå varmekilder og overdreven fugt.
Reservedele og reparationsmuligheder	Ingen brugerudskiftelige dele. I tilfælde af fejl, kontakt kundeservice.
Generelle oplysninger	Brug udelukkende den medfølgende PoE-adapter. Overhold lokale regler.

Ofte stillede spørgsmål - CPE220 TP-LINK

Hvordan konfigurerer jeg TP-Link CPE220 adgangspunktet?

Tilslut enheden til din computer via Ethernet, åbn webgrænsefladen (192.168.1.1), log ind (admin/admin), og følg derefter hurtigopsætningsguiden. Vælg tilstanden Adgangspunkt eller Bridge efter behov.

Understøtter CPE220 PoE?

Ja, den bruger passiv PoE 24 V. En PoE-injektor er inkluderet i æsken. Brug ikke en standard 48 V PoE-switch.

Hvad er den maksimale hastighed for CPE220?

Den teoretiske maksimale hastighed er 300 Mbps på 2,4 GHz, men i praksis er den omkring 100-150 Mbps på grund af begrænsningerne på Ethernet-porten 10/100.

Kan jeg bruge CPE220 udendørs?

Ja, enheden har IP65-certificering, der beskytter mod støv og vandstråler. Den kan fungere fra -30 °C til 70 °C.

Hvordan nulstiller jeg CPE220 til fabriksindstillingerne?

Hold Reset-knappen (bagpå) nede i ca. 10 sekunder, indtil LED'erne blinker. Enheden genstarter med standardindstillingerne.

Kan CPE220 fungere som repeater?

Ja, den kan fungere i Repeater-tilstand (eller WDS). Du skal vælge denne tilstand i administrationsgrænsefladen og forbinde enheden til en basisstation.

Hvad er den maksimale dækningsafstand?

Med sin retningsantenne på 10 dBi kan CPE220 dække op til 1 km i direkte synslinje i et punkt-til-punkt-scenarie. Ydeevnen afhænger af miljøet.

Hvordan installerer jeg CPE220 på en mast?

Brug det medfølgende monteringsbeslag. Fastgør beslaget sikkert til masten, skru derefter enheden fast. Ret antennen mod målstationen. Stram boltene for at forhindre bevægelse.

Hvad gør jeg, hvis enheden ikke tænder?

Kontrollér, at PoE-injektoren er tilsluttet, og at Ethernet-kablet er korrekt tilsluttet. Test med en anden stikkontakt. Hvis problemet fortsætter, kontakt TP-Link support.

Hvordan opdaterer jeg firmwaren på CPE220?

Download den seneste firmware fra TP-Link's hjemmeside. Log ind på webgrænsefladen, gå til System Tools > Firmware Upgrade, vælg filen, og klik på 'Upgrade'. Afbryd ikke strømmen under opdateringen.

BRUGSANVISNING CPE220 TP-LINK

Merk: Bildet kan være annerledes enn det faktiske produktet.

Bemærk: Billedet kan afvige fra det faktiske produkt.

Typisk netværkstopologi

■ Administeret tilstand

Via centraliseret administrationssoftware

En computer, der kører den centraliserede administrationssoftware, der bruges til at styre adgangspunkterne fra ét sted, og som kan være i samme eller i et andet undernet end adgangspunkterne

Du kan få denne software fra vores webside http://www.tp-link.com

Via hardware-styreenhed (for visse enheder)

Den hardware-styreenhed kan være i samme undernet som adgangspunkterne eller i et andet Administrationsværtten bruges til at logge ind på den hardware-styreenhed for at administrere adgangspunkterne centralt.

Vælg en metode til at tilkoble din enhed, der stemmer med tilbehøret

■ Via PoE-switch

Nogle AP'er kan strømforsynes via PSE-enheden (såsom en PoE-switch), som overholder Power Source Class 2 (PS2) eller Limited Power Source (LPS) i IEC 62368-1 standarden

Bemærk: Tilgængelighed afhænger af det faktiske produkt. Se venligst produktspecifikationerne.

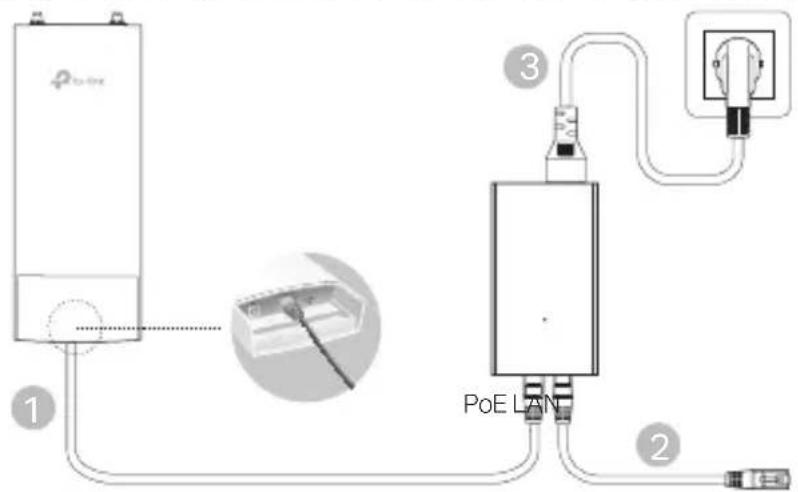

■ Via PoE-adapter

Nogle AP'er kan forsynes med strøm via PoE-adapteren.

Bemærk: Tilgængelighed afhænger af det faktiske produkt. Se venligst produktspecifikationerne.

Eller

Hardwareinstallering

1 Vælg en metode til at montere enheden

■ Sådan monterer du enheden på en pæl

Vælg et sted, og fastgør enheden på passende vis på en pæl Vend enheden i den retning, du ønsker

■ Sådan monterer du enheden på en væg (til enhed med monteringsbeslag)

Montér beslaget på det ønskede sted på væggen Skub og glid enheden ind for at fastlåse den Forbind derefter antennerne til enheden

2 Installér den vandtætte forsegling (for visse enheder)

Før du samler den, skal du føre ethernetkablet gennem skruelåget, stikket og pakningen Så følger du disse trin, som de er vist på billedet:

(1) Tilslut ethernetkablet til porten
(2) Placér pakningen i toppen af stikket, og skru stikket i enheden
(3) Skub ethernetkablet gennem slidsen i forseglingen med den tykkere side af forseglingen hen mod stikket
(4) Skub forseglingen ind i stikket
(5) Skru skruelåget fast på stikket

Sikkerhedsinformation

• Hold enheden væk fra brand eller varme miljøer MÅ IKKE nedsænkes i vand eller anden væske
• Forsøg ikke at skille enheden ad, reparere eller ændre enheden Har du brug for service, skal du kontakte os
• Brug ikke en beskadiget strømadapter eller USB-kabel til at oplade enheden
• Brug ikke andre opladere end de anbefalede
• Brug ikke enheden hvor trådløse enheder ikke er tilladt
• Adapteren skal installeres tæt på udstyret og være let at komme til.
• Adapteren skal bruges indendørs, hvor den omgivende temperatur er lavere end eller lig med 40 °C
• Stikket på strømforsyningsledningen bruges som afbryderenhed, stikkontakten skal være let tilgængelig

Følg ovenstående vejledning når du betjener enheden Vi kan ikke garantere, at ingen ulykker eller skader sker på grund af forkert brug af enheden. Brug dette produkt med forsigtighed og på egen risiko

Deutsch

TP-Link erklærer herved at denne enheten er i samsvar med de nødvendige kravene og andre relevante bestemmelser fra direktivene 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

TP-Link erklærer hermed, at denne enhed er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i direktiverne 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

Den oprindelige EU-overensstemmelseserklæringen kan findes på https://www tp-link com/support/ce/

Warranty

Deutsch

Gælder kun TP-Link mærkevarer. For mere information om garanti og procedurer, gå til https://www.tp-link.com/dk/support

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS)

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-Link garanterer at alle TP-Link hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-Link's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber
