Tipo di prodotto	Punto di accesso esterno (CPE - Customer Premises Equipment)
Marca	TP-Link
Modello	CPE220
Dimensioni (L x l x H)	Circa 200 x 110 x 45 mm
Peso	Circa 0,5 kg (senza supporto)
Alimentazione	PoE (Power over Ethernet) 24 V passivo, adattatore incluso
Consumo elettrico	Fino a 12 W
Frequenze Wi-Fi	2,4 GHz (fino a 300 Mbps)
Standard wireless	IEEE 802.11 b/g/n
Antenna	Antenna direzionale integrata (guadagno ~10 dBi)
Porte	1 porta Ethernet 10/100 Mbps con PoE
Funzioni principali	Punto di accesso, ponte (bridge), ripetitore, client wireless
Modalità di alimentazione	PoE passivo (iniettore incluso)
Grado di protezione	IP65 (resistente alle intemperie)
Temperatura di funzionamento	-30 °C a 70 °C
Gestione	Interfaccia web, software TP-Link Pharos Control
Sicurezza wireless	WPA/WPA2, filtro MAC, WPS
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza di installazione	Installare fuori dalla portata dei bambini, evitare fonti di calore e umidità eccessiva.
Ricambi e riparabilità	Nessun pezzo sostituibile dall'utente. In caso di guasto, contattare l'assistenza.
Informazioni generali	Utilizzare esclusivamente l'adattatore PoE fornito. Rispettare le normative locali.

Domande frequenti - CPE220 TP-LINK

Come configurare il punto di accesso TP-Link CPE220?

Collega il dispositivo al computer tramite Ethernet, accedi all'interfaccia web (192.168.1.1), effettua il login (admin/admin), quindi segui la procedura guidata di configurazione rapida. Scegli la modalità Punto di accesso o Ponte a seconda delle tue esigenze.

Il CPE220 supporta il PoE?

Sì, utilizza PoE passivo 24 V. Un iniettore PoE è incluso nella confezione. Non utilizzare uno switch PoE standard 48 V.

Qual è la velocità massima del CPE220?

La velocità teorica massima è di 300 Mbps in 2,4 GHz, ma in pratica è di circa 100-150 Mbps a causa dei limiti della porta Ethernet 10/100.

Posso utilizzare il CPE220 all'esterno?

Sì, il dispositivo ha una certificazione IP65, che lo protegge da polvere e getti d'acqua. Può funzionare da -30 °C a 70 °C.

Come ripristinare le impostazioni di fabbrica del CPE220?

Tieni premuto il pulsante Reset (sul retro) per circa 10 secondi finché i LED lampeggiano. Il dispositivo si riavvierà con le impostazioni predefinite.

Il CPE220 può funzionare come ripetitore?

Sì, può funzionare in modalità Ripetitore (o WDS). Devi selezionare questa modalità nell'interfaccia di gestione e associare il dispositivo a una stazione base.

Qual è la distanza massima di copertura?

Con la sua antenna direzionale da 10 dBi, il CPE220 può coprire fino a 1 km in visibilità diretta in uno scenario punto-punto. Le prestazioni dipendono dall'ambiente.

Come installare il CPE220 su un palo?

Utilizza il supporto di montaggio fornito. Fissa saldamente il supporto al palo, quindi avvita il dispositivo. Orienta l'antenna verso la stazione di destinazione. Stringi i bulloni per evitare movimenti.

Cosa fare se il dispositivo non si accende?

Controlla che l'iniettore PoE sia collegato e che il cavo Ethernet sia correttamente inserito. Prova con un'altra presa. Se il problema persiste, contatta l'assistenza TP-Link.

Come aggiornare il firmware del CPE220?

Scarica l'ultimo firmware dal sito TP-Link. Accedi all'interfaccia web, vai su System Tools > Firmware Upgrade, seleziona il file e clicca su 'Upgrade'. Non spegnere l'alimentazione durante l'aggiornamento.

MANUALE UTENTE CPE220 TP-LINK

Nota: L'immagine può essere diversa dal prodotto attuale.

Topologia di Rete Tipica

■ Modalità di gestione

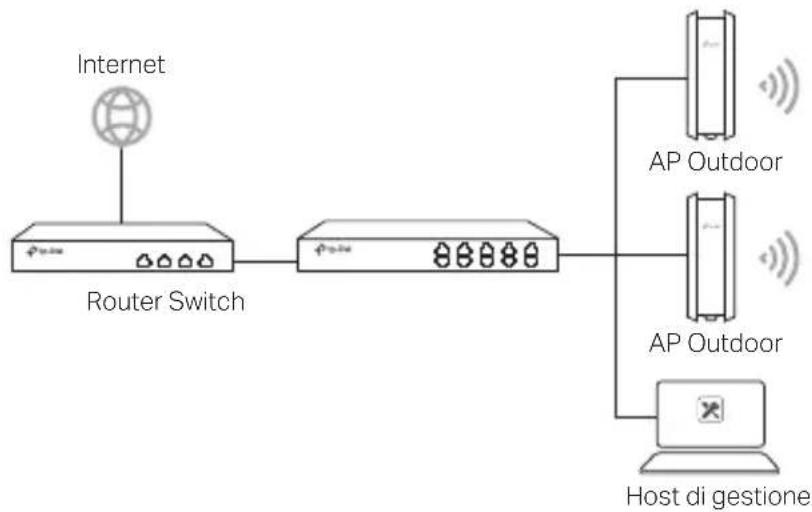

Tramite software di gestione centralizzato

Un computer fa girare il software di gestione centralizzato che può essere nella stessa o in un'altra subnet rispetto agli AP, e viene usato per gestire centralmente gli AP

Puoi ottenere il software corrispondente dal sito web http://www.tp-link.it

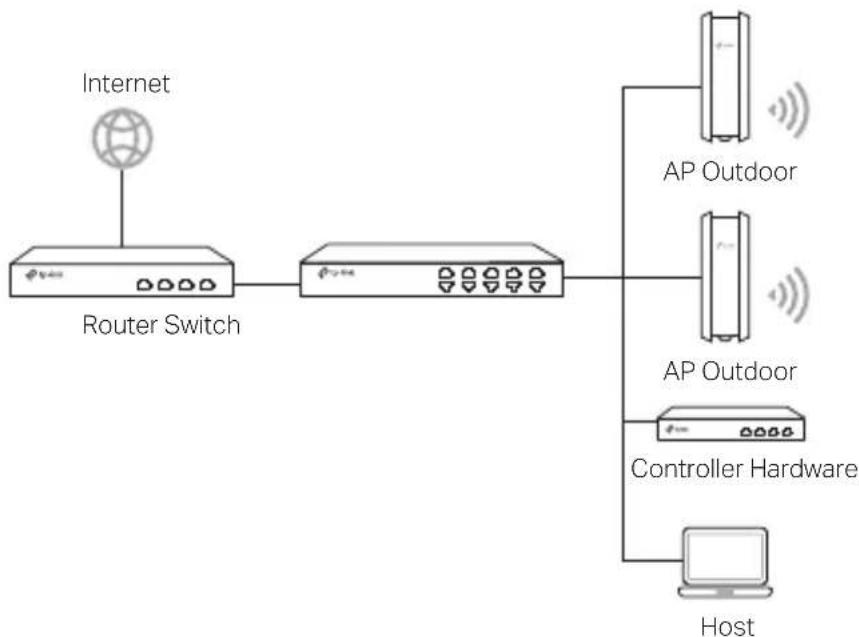

Mediante Controller Hardware (per alcuni dispositivi)

Il controller hardware può essere nella stessa o in un'altra subnet rispetto agli AP. L'host di gestione viene usato per fare login al controller hardware per gestire centralmente gli AP

■ Modalità Standalone

Connessione Hardware

Scegli un metodo per connettere il tuo dispositivo secondo gli accessori

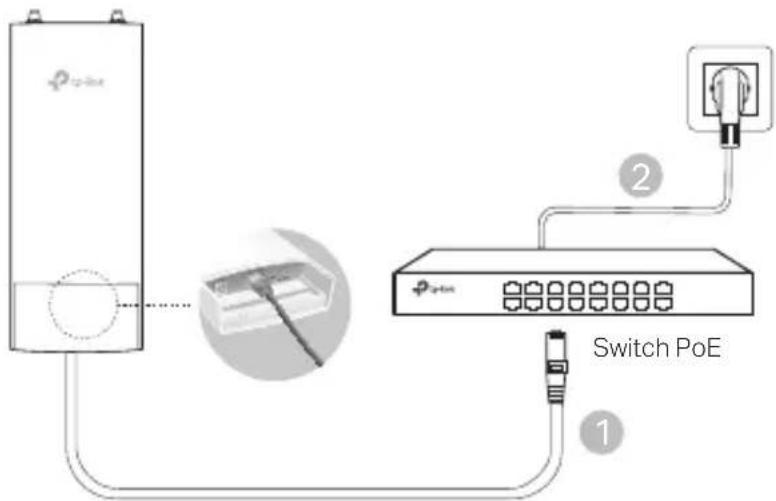

■ Tramite Switch PoE

Alcuni AP possono essere alimentati tramite il dispositivo PSE (ad esempio uno switch PoE) conforme alla Power Source Class 2 (PS2) o alla Limited Power Source (LPS) di IEC 62368-1.

Nota: la disponibilità dipende dal prodotto effettivo. Fai riferimento alle specifiche del prodotto.

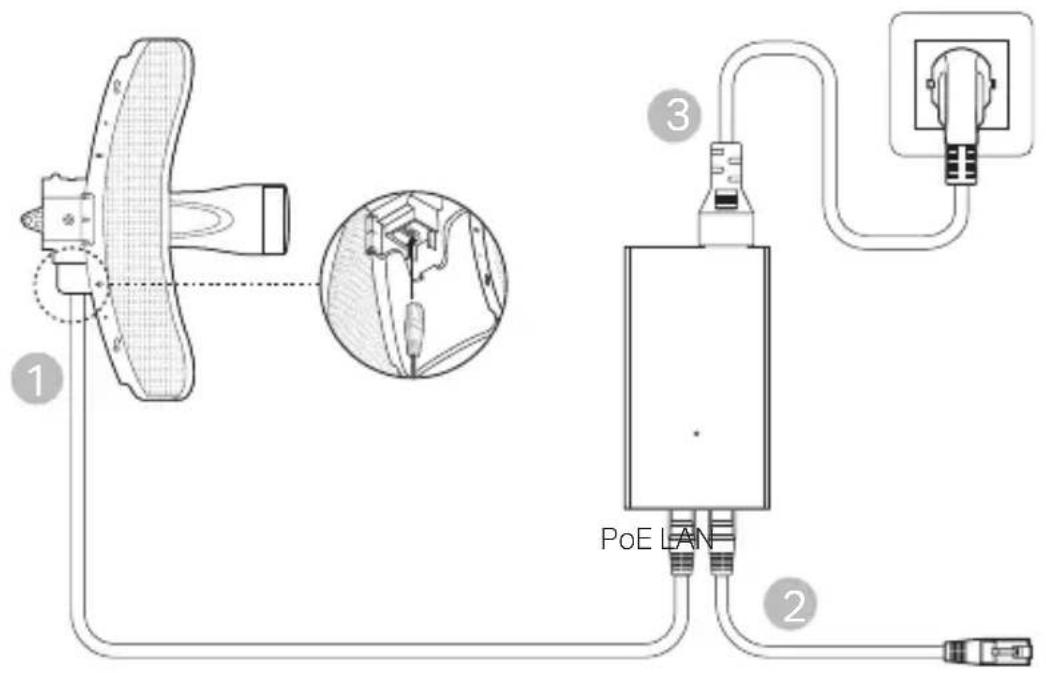

■ Tramite Adattatore PoE

Alcuni AP possono essere alimentati tramite adattatore PoE

Nota: la disponibilità dipende dal prodotto effettivo. Fai riferimento alle specifiche del prodotto.

Oppure

Installazione Hardware

1 Scegli come montare il dispositivo

■ Montaggio del dispositivo su un palo

Nel luogo selezionato, attacca il dispositivo alla posizione desiderata sul palo e allinea il dispositivo alla direzione che desideri

■ Montaggio del dispositivo a muro (per i prodotti con le staffe di montaggio)

Monta le staffe di montaggio nella posizione che preferisci sul muro Spingi e fai scivolare il dispositivo fino a quando si blocca nella posizione corretta, quindi connetti le antenne al dispositivo

2 Installa la guarnizione impermeabile (per alcuni dispositivi)

Prima dell'installazione, inserisci il cavo Ethernet attraverso il coperchio a spirale, la staffa e la guarnizione ad anello Quindi segui i passaggi come mostrato nell'immagine:

(1) Collega il cavo Ethernet alla porta
(2) Monta la guarnizione ad anello sulla testa della staffa e avvita la staffa al corpo del dispositivo.
(3) Inserisci il cavo Ethernet attraverso la fessura della guarnizione con il lato più spesso rivolto verso la staffa.

(4) Collega la guarnizione alla staffa.

(5) Avvita il coperchio a spirale alla staffa.

Informazioni sulla sicurezza:

• Tieni il dispositivo lontano dal fuoco o da ambienti caldi NON immergerlo in acqua o in qualsiasi altro liquido
• Non provate a disassemblare, riparare o modificare il dispositivo Se hai bisogno di assistenza, contattaci
  • Non usate caricatori o cavi USB danneggiati per caricare il dispositivo
  • Non usate altri caricatori al di fuori di quelli consigliati
• Non usate il dispositivo dove non è consentito l'uso di dispositivi wireless
• L'adattatore dovrà essere installato vicino al dispositivo e facilmente accessibile.
• L'adattatore deve essere utilizzato in ambienti chiusi in cui la temperatura ambiente è inferiore o uguale a 40 °C.
• La spina del cavo di alimentazione è utilizzata come dispositivo di scollegamento e la presa deve essere facilmente accessibile

Leggete e seguite le informazioni di sicurezza sopra indicate quando utilizzate il dispositivo Non possiamo garantire che non accadano incidenti o danni se is usa in modo improprio il dispositivo Utilizzate questo prodotto con cura e lo fate funzionare a vostro rischio

Raccolta differenziata

Tipologia di imballaggio Codice materiale
Scatola Carta PAP 21/PAP 20
Busta di Plastica Plastica PET 1/LDPE 4/HD		PE 2/7 >PP+PE<
Cartoncino Carta PAP 22/PAP 20
Plastica Espansa Plastica 7 EVA/LDPE 4
Guscio di Plastica Plastica PS 6/PVC 3
Pellicola Plastica Plastica LDPE 4/PET 1
Verifica le disposizioni del tuo Comune.

* Questa QIG è valida per più modelli. Si prega di fare riferimento al prodotto effettivamente acquistato.
