Tipo di prodotto	Punto di accesso
Marca	TP-Link
Modello	EAP620 HD
Standard Wi-Fi	802.11ax (Wi-Fi 6)
Bande di frequenza	2.4 GHz e 5 GHz
Velocità dati massima	Fino a 1775 Mbps (2.4 GHz: 574 Mbps, 5 GHz: 1201 Mbps)
Porta Ethernet	1 x Gigabit (PoE In)
Supporto PoE	802.3af/at PoE o PoE passivo
Alimentazione	PoE (tramite switch o injector) o 12 V CC (adattatore incluso)
Consumo energetico	Massimo 12 W
Opzioni di montaggio	Soffitto o parete (staffa di montaggio inclusa)
Dimensioni	200 x 200 x 27,5 mm (7,9 x 7,9 x 1,1 pollici)
Peso	0,5 kg (1,1 libbre)
Temperatura operativa	0°C a 40°C (32°F a 104°F)
Gestione	Autonomo (interfaccia web) o tramite TP-Link Controller (software/hardware)
Sicurezza	WPA2/WPA3 Personal, Enterprise, filtro MAC
Indicatori LED	Alimentazione, Ethernet, 2.4 GHz, 5 GHz
Precauzioni di sicurezza	Tenere lontano da acqua, fuoco, umidità; non smontare; utilizzare solo caricabatterie raccomandati
Manutenzione	Pulire con un panno morbido e asciutto; scollegare prima della pulizia
Garanzia	Garanzia hardware limitata (varia in base alla regione, vedere il sito TP-Link)

Domande frequenti - EAP620 HD TP-LINK

Come si ripristina il TP-Link EAP620 HD alle impostazioni di fabbrica?

Individuare il pulsante di reset sul dispositivo. Con il dispositivo acceso, premere e tenere premuto il pulsante di reset per circa 10 secondi utilizzando una graffetta finché i LED non lampeggiano. Rilasciare il pulsante. Il dispositivo si riavvierà e ripristinerà le impostazioni di fabbrica.

Quali opzioni di alimentazione sono disponibili per il EAP620 HD?

Il EAP620 HD può essere alimentato tramite PoE (802.3af/at) utilizzando uno switch PoE o un injector PoE, oppure tramite l'adattatore di alimentazione 12V CC incluso. Entrambi i metodi sono supportati.

È possibile gestire più unità EAP620 HD senza un controller?

Sì, ogni punto di accesso può essere gestito individualmente tramite la sua interfaccia web quando vi si accede tramite il suo indirizzo IP. Tuttavia, per la gestione centralizzata di più unità, TP-Link consiglia di utilizzare il TP-Link Controller (software o hardware).

Qual è la copertura massima del EAP620 HD?

La copertura dipende dall'ambiente, ma la portata interna tipica è fino a 250 m² (2.700 ft²) in spazi aperti. Pareti e ostacoli ridurranno la copertura.

Il EAP620 HD supporta Wi-Fi 6 (802.11ax)?

Sì, il EAP620 HD è un punto di accesso dual-band Wi-Fi 6, che offre velocità superiori, latenza inferiore e capacità migliorata rispetto agli standard Wi-Fi precedenti.

Come si monta il EAP620 HD a soffitto?

Seguire le istruzioni di montaggio a soffitto incluse: rimuovere la piastrella del soffitto, fissare la staffa di montaggio, praticare fori per viti e cavo Ethernet, quindi fissare la staffa con rondelle e dadi ad alette. Infine, fissare il AP alla staffa e ruotare per bloccarlo.

Posso utilizzare il EAP620 HD come ripetitore wireless?

No, il EAP620 HD è progettato come punto di accesso autonomo e non supporta la modalità ripetitore o mesh. Richiede una connessione Ethernet cablata alla rete.

Quali protocolli di sicurezza supporta il EAP620 HD?

Supporta WPA2/WPA3 Personal ed Enterprise, oltre al filtro degli indirizzi MAC e al controllo degli accessi wireless per una maggiore sicurezza della rete.

Come si pulisce il EAP620 HD?

Scollegare il dispositivo e pulire l'esterno con un panno morbido e asciutto. Non utilizzare acqua, solventi o detergenti abrasivi.

Dove posso trovare il manuale utente e il supporto?

Il manuale utente completo può essere scaricato dal sito web di supporto TP-Link (https://www.tp-link.com/support). Utilizzare la funzione di ricerca per trovare il manuale per il EAP620 HD.

MANUALE UTENTE EAP620 HD TP-LINK

Nota: L'immagine può essere diversa dal prodotto attuale

Topologia di Rete Tipica

Di seguito viene mostrata una tipica topologia di rete per gli AP

Gli AP possono essere configurati e monitorati centralmente tramite il Controller Puoi ottenere il controller da https://www.tp-link.com o contattare lo staff commerciale

Installazione Hardware

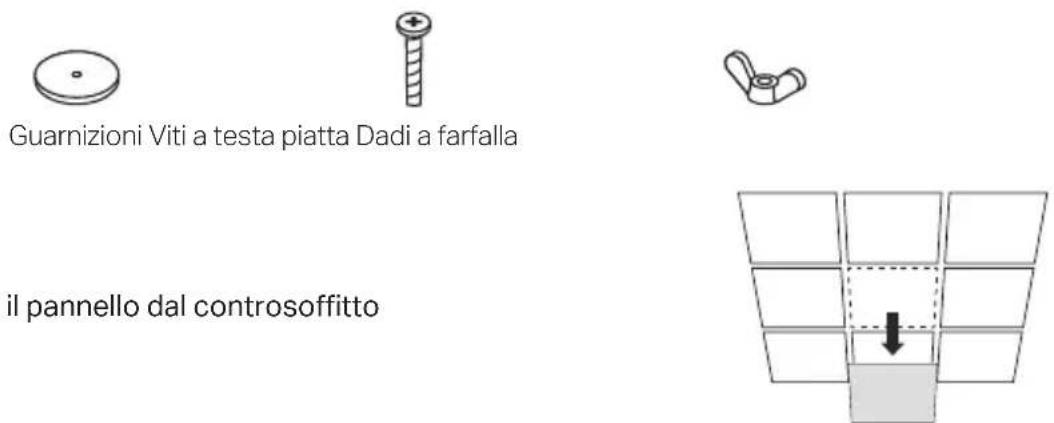

■ Opzione 1: Montaggio a soffitto

Seguite i seguenti passi per installare gli AP con gli accessori forniti:

Nota: la staffa di montaggio e gli accessori (quantità e dimensioni) possono variare a seconda del prodotto

1 Rimuovete il pannello dal controsoffitto

2

Posiziona la staffa di montaggio al centro della pannello del controsoffitto Marca le posizioni per i fori delle viti e una posizione per il foro del cavo Ethernet Pratica fori di 4 mm di diametro per le viti e un foro di 25 mm di diametro per il cavo Ethernet nelle posizioni contrassegnate

3

Assicurate le staffe di montaggio al pannello usando viti a testa piatta, guarnizioni e dadi a farfalla

4

Infilate il cavo Ethernet nel foro e riposizionate il pannello nel suo posto

5

Connettete il cavo Ethernet alla porta ETHERNET Attaccate lo AP alle staffe di montaggio allineando la freccia del AP alla freccia delle staffe di montaggio, quindi ruotate lo AP fino a quando si blocca nella corretta posizione

■ Opzione 2: Montaggio a muro

Seguite i seguenti passi per installare lo AP con gli accessori forniti:

Nota: la staffa di montaggio e gli accessori (quantità e dimensioni) possono variare a seconda del prodotto

Fisher

Viti auto filettanti

Foro per il cavo Ethernet

Se il cavo Ethernet passa attraverso la parete, posiziona la staffa di montaggio e inserisci il cavo Ethernet Segna le posizioni per i fori delle viti e poi pratica dei fori di 6 mm di diametro nelle posizioni segnate

Inserite i fisher nei fori da 6 mm

Assicurate le staffe di montaggio al muro avvitando le viti auto filettanti nei fisher Assicuratevi che le spalle delle staffe di montaggio siano poste dietro

Collegate il cavo Ethernet alla porta ETHERNET del AP

Attaccate lo AP alle staffe di montaggio allineando la freccia del AP alla freccia delle staffe di montaggio, quindi ruotate lo AP fino a quando si blocca nella corretta posizione

Alimentazione

■ Alimentazione tramite dispositivo PSE o alimentatore

Alcuni AP possono essere alimentati tramite l'alimentatore o il dispositivo PSE (ad esempio uno switch PoE) conforme agli standard Power Source Class 2 (PS2) o Limited Power Source (LPS) di IEC 62368-1 Nota: la disponibilità dipende dal prodotto effettivo Fai riferimento alle specifiche del prodotto

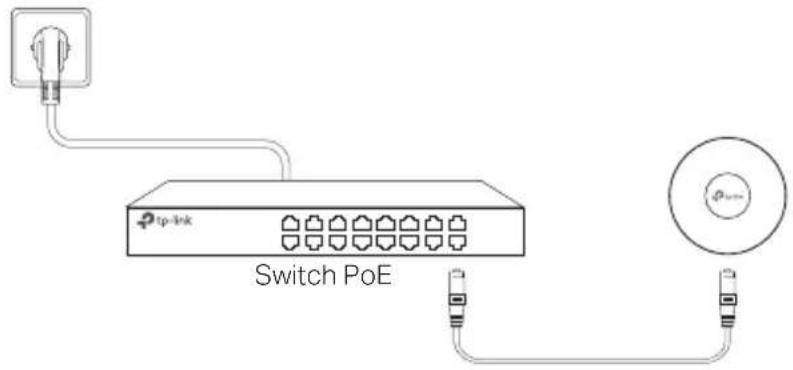

Tramite switch PoE

Tramite alimentatore

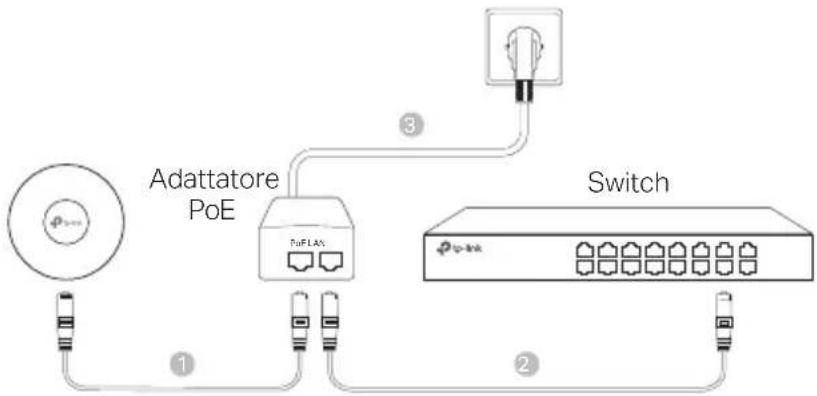

■ Alimentazione tramite adattatore PoE

Alcuni AP possono essere alimentati tramite adattatore PoE

Nota: la disponibilità dipende dal prodotto effettivo Fai riferimento alle specifiche del prodotto

Informazioni sulla sicurezza:

• Tenete il dispositivo lontano da acqua, fuoco, umidità e ambienti troppo caldi
• Non provate a disassemblare, riparare o modificare il dispositivo Se hai bisogno di assistenza, contattaci
  • Non usate caricatori o cavi USB danneggiati per caricare il dispositivo
  • Non usate altri caricatori al di fuori di quelli consigliati
• Non usate il dispositivo dove non è consentito l'uso di dispositivi wireless
• L'adattatore dovrà essere installato vicino al dispositivo e facilmente accessibile

Leggete e seguite le informazioni di sicurezza sopra indicate quando utilizzate il dispositivo Non possiamo garantire che non accadano incidenti o danni se si usa in modo improprio il dispositivo Utilizzate questo prodotto con cura e lo fate funzionare a vostro rischio

Raccolta differenziata

Tipologia di imballaggio Codice materiale
Scatola Carta PAP 21/	PAP 20
Busta di Plastica Plastica	PET 1/LDPE 4/HDPE 2/7 >PP+PE<
Cartoncino Carta PAP	22/PAP 20
Plastica Espansa Plastica	7 EVA/LDPE 4
Guscio di Plastica Plastica	PS 6/PVC 3
Pellicola Plastica Plastica	LDPE 4/PET 1
Verifica le disposizioni del tuo Comune.

* Questa QIG è valida per più modelli. Si prega di fare riferimento al prodotto effettivamente acquistato.

Português

TP-Link dichiara che questo dispositivo è conforme ai requisti fondamentali e alle altre disposizioni delle direttive (UE)2015/863, 2014/53/UE, 2009/125/CE e 2011/65/UE.

La dichiarazione di conformità EU originale si trova in https://www.tp-link.com/support/ce/

Português

Esclusivamente per prodotti marchiati TP-Link Per le informazioni relative a periodo di garanzia, policy e procedure, visita il sito https://www.tp-link.com/it/support

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire dalla data riportata sulla prova d'acquisto da parte dell'utente finale
