Producttype	Access Point
Merk	TP-Link
Model	EAP620 HD
Wi-Fi-standaard	802.11ax (Wi-Fi 6)
Frequentiebanden	2.4 GHz & 5 GHz
Maximale datasnelheid	Tot 1775 Mbps (2.4 GHz: 574 Mbps, 5 GHz: 1201 Mbps)
Ethernetpoort	1 x Gigabit (PoE in)
PoE-ondersteuning	802.3af/at PoE of passief PoE
Voeding	PoE (via switch of injector) of 12 V gelijkstroom (adapter inbegrepen)
Stroomverbruik	Maximaal 12 W
Montagemogelijkheden	Plafond of muur (montagebeugel inbegrepen)
Afmetingen	200 x 200 x 27.5 mm (7.9 x 7.9 x 1.1 in)
Gewicht	0.5 kg (1.1 lbs)
Bedrijfstemperatuur	0°C tot 40°C (32°F tot 104°F)
Beheer	Zelfstandig (webinterface) of via TP-Link Controller (software/hardware)
Beveiliging	WPA2/WPA3 Personal, Enterprise, MAC-filtering
LED-indicatoren	Voeding, Ethernet, 2.4 GHz, 5 GHz
Veiligheidsvoorschriften	Uit de buurt houden van water, vuur, vocht; niet demonteren; alleen aanbevolen opladers gebruiken
Onderhoud	Reinig met een zachte droge doek; haal de stekker uit het stopcontact voor het reinigen
Garantie	Beperkte hardwaregarantie (varieert per regio, zie TP-Link website)

Veelgestelde vragen - EAP620 HD TP-LINK

Hoe reset ik de TP-Link EAP620 HD naar fabrieksinstellingen?

Zoek de resetknop op het apparaat. Houd de resetknop met het apparaat ingeschakeld ongeveer 10 seconden ingedrukt met een paperclip totdat de LED-lampjes knipperen. Laat de knop los. Het apparaat wordt opnieuw opgestart en herstelt de fabrieksinstellingen.

Welke voedingsopties zijn er voor de EAP620 HD?

De EAP620 HD kan worden gevoed via PoE (802.3af/at) met een PoE-switch of PoE-injector, of via de meegeleverde 12V gelijkstroomadapter. Beide methoden worden ondersteund.

Kan ik meerdere EAP620 HD-eenheden beheren zonder een controller?

Ja, elk access point kan afzonderlijk worden beheerd via de webinterface wanneer deze wordt benaderd via het IP-adres. Voor gecentraliseerd beheer van meerdere eenheden raadt TP-Link aan de TP-Link Controller (software of hardware) te gebruiken.

Wat is het maximale bereik van de EAP620 HD?

Het bereik is afhankelijk van de omgeving, maar het typische indoorbereik is tot 250 m² (2,700 ft²) in open ruimtes. Muren en obstakels verminderen het bereik.

Ondersteunt de EAP620 HD Wi-Fi 6 (802.11ax)?

Ja, de EAP620 HD is een dual-band Wi-Fi 6 access point dat hogere snelheden, lagere latentie en verbeterde capaciteit biedt in vergelijking met eerdere Wi-Fi-standaarden.

Hoe monteer ik de EAP620 HD aan het plafond?

Volg de meegeleverde plafondmontage-instructies: verwijder de plafondtegel, bevestig de montagebeugel, boor gaten voor schroeven en Ethernet-kabel, bevestig de beugel met ringen en vleugelmoeren. Bevestig ten slotte het AP aan de beugel en draai het vast.

Kan ik de EAP620 HD gebruiken als draadloze repeater?

Nee, de EAP620 HD is ontworpen als een zelfstandig access point en ondersteunt geen repeater- of mesh-modus. Het vereist een bekabelde Ethernet-verbinding met het netwerk.

Welke beveiligingsprotocollen ondersteunt de EAP620 HD?

Het ondersteunt WPA2/WPA3 Personal en Enterprise, evenals MAC-adresfiltering en draadloze toegangscontrole voor verbeterde netwerkbeveiliging.

Hoe reinig ik de EAP620 HD?

Haal de stekker uit het stopcontact en veeg de buitenkant af met een zachte, droge doek. Gebruik geen water, oplosmiddelen of schurende reinigingsmiddelen.

Waar vind ik de gebruikershandleiding en ondersteuning?

De volledige gebruikershandleiding kan worden gedownload van de TP-Link-ondersteuningswebsite (https://www.tp-link.com/support). Gebruik de zoekfunctie om de handleiding voor de EAP620 HD te vinden.

GEBRUIKSAANWIJZING EAP620 HD TP-LINK

Opmerking: De afbeelding kan afwijken van het daadwerkelijke product

Netwerktopologie

Een gebruikelijke netwerktopologie voor het AP wordt hieronder getoond

AP's kunnen centraal worden geconfigureerd en gemonitord via een Controller U kunt de controller downloaden via https://www.tp-link.com of contact opnemen met het verkooppunt

Hardware installeren

■ Optie 1: Plafondmontage

Volg onderstaande stappen om het AP te installeren met behulp van de meegeleverde onderdelen: Opmerking: De bevestigingsbeugel en de accessoires (hoeveelheid en grootte) kunnen per product variëren

Sluitringen Bolkopschroeven Vleugelmoeren

1 Verwijder de plafondtegel

2 Plaats de bevestigingsbeugel in het midden van de plafondtegel Teken markeringen voor de schroefgaten en een marking voor het gat voor de ethernetkabel Boor op de getekende markeringen gaten van 4 mm voor de schroeven en een gat van 25 mm voor de ethernetkabel
3 Draai de bevestigingsbeugel vast aan de plafondtegel met behulp van bolkopschroeven, sluitringen en vleugelmoeren
4 Haal de ethernetkabel door het gat en plaats de plafondtegel terug
5 Sluit de ethernetkabel aan op de ethernetpoort Bevestig het AP aan de bevestigingsbeugel door de pijl op het AP op een lijn te leggen met de pijl op de bevestigingsbeugel, draai vervolgens het AP totdat deze vastklikt

Volg onderstaande stappen om het AP te installeren met behulp van de meegeleverde onderdelen: Opmerking: De bevestigingsbeugel en de accessoires (hoeveelheid en grootte) kunnen per product variëren

Plastic pluggen Zelftappende schroeven

1
Als uw ethernetkabel door de muur loopt, plaats dan de bevestigingsbeugel en voer de ethernetkabel erdoorheen Teken markeringen voor de schroefgaten en boor vervolgens gaten van 6 mm op de gemarkeerde plekken
2
Plaats de plastic pluggen in de gaten van 6 mm
3
Draai de bevestigingsbeugel vast op de muur door de zelftappende schroeven in de pluggen te draaien Zorg ervoor dat de uiteinden van de bevestigingsbeugel zich aan de buitenkant bevinden
4
Sluit de ethernetkabel aan op de ethernetpoort van het AP
5
Bevestig het AP aan de bevestigingsbeugel door de pijl op het AP op een lijn te leggen met de pijl op de bevestigingsbeugel, draai vervolgens het AP totdat deze vastklikt

■ Van stroom voorzien via een PSE-apparaat of een stroomadapter

Sommige AP's kunnen worden gevoed via de voedingsadapter of het PSE-apparaat (zoals een PoE-switch) dat voldoet aan Power Source Class 2 (PS2) of Limited Power Source (LPS) van IEC 62368-1 Opmerking: Beschikbaarheid hangt af van het werkelijke product Raadpleeg de productspecificaties

Via een PoE switch

Via een stroomadapter

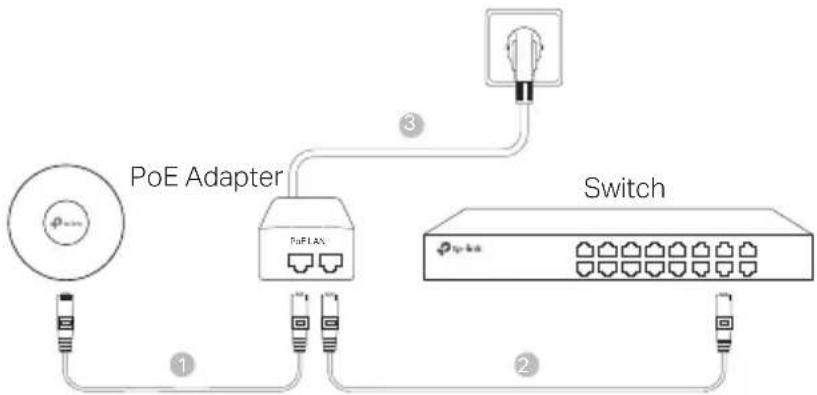

■ Van stroom voorzien via een PoE adapter

Sommige AP's kunnen gevoed worden via de PoE-adapter

Opmerking: Beschikbaarheid hangt af van het werkelijke product

Raadpleeg de productspecificaties

Veiligheidsinformatie

• Houdt het apparaat uit de buurt van water, vuur, vochtigheid of warme omgevingen
• Probeer het apparaat niet te demonteren, repareren of aan te passen Als u hulp nodig hebt, neem dan contact met ons op
• Gebruik geen beschadigde lader of USB kabel om het apparaat op te laden
• Gebruik geen andere laders dan de aanbevolen laders
• Gebruik het apparaat niet waar draadloze apparaten niet toegestaan zijn
• De adapter moet dicht bij de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn

Lees en volg bovenstaande veiligheidsinformatie tijdens het gebruik van het apparaat Wij kunnen niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat Gebruik dit product met zorg en gebruik op eigen risico

Svenska

Säkerhetsinformation

TP-Link verklaart hierbij dat dit apparaat in overeenstemming is met de essentiële eissen en andere relevante bepalingen van de richtlijnen (EU)2015/863, 2014/53/EU, 2009/125/EG en 2011/65/EU.

De oorspronkelijke EU verklaring van overeenstemming is te vinden op

Geldt alleen voor producten van het merk TP-Link Voor meer informatie over de garantieperiode, voorwaarden en procedures kijk op: https://www.tp-link.com/nl/support

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN

TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een bepaalde periode afhankelijk van de service ter plaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper
