EAP620 HD - Ponto de acesso TP-LINK - Manual de utilização gratuito

Tipo de Produto	Ponto de Acesso
Marca	TP-Link
Modelo	EAP620 HD
Padrão Wi-Fi	802.11ax (Wi-Fi 6)
Bandas de Frequência	2,4 GHz e 5 GHz
Taxa de Dados Máxima	Até 1775 Mbps (2,4 GHz: 574 Mbps, 5 GHz: 1201 Mbps)
Porta Ethernet	1 x Gigabit (PoE In)
Suporte PoE	802.3af/at PoE ou PoE Passivo
Fonte de Alimentação	PoE (via switch ou injetor) ou 12 V CC (adaptador incluído)
Consumo de Energia	Máximo 12 W
Opções de Montagem	Teto ou parede (suporte de montagem incluído)
Dimensões	200 x 200 x 27,5 mm (7,9 x 7,9 x 1,1 pol)
Peso	0,5 kg (1,1 lb)
Temperatura de Operação	0°C a 40°C (32°F a 104°F)
Gerenciamento	Autônomo (interface web) ou via Controlador TP-Link (software/hardware)
Segurança	WPA2/WPA3 Pessoal, Empresarial, filtragem MAC
Indicadores LED	Alimentação, Ethernet, 2,4 GHz, 5 GHz
Precauções de Segurança	Mantenha longe de água, fogo, umidade; não desmonte; use apenas carregadores recomendados
Manutenção	Limpe com pano seco e macio; desconecte antes de limpar
Garantia	Garantia limitada de hardware (varia por região, consulte o site da TP-Link)

Perguntas frequentes - EAP620 HD TP-LINK

Como faço para redefinir o TP-Link EAP620 HD para as configurações de fábrica?

Localize o botão de reset no dispositivo. Com o dispositivo ligado, pressione e segure o botão de reset por cerca de 10 segundos usando um clipe de papel até que as luzes LED pisquem. Solte o botão. O dispositivo será reiniciado e restaurará as configurações de fábrica.

Quais opções de alimentação estão disponíveis para o EAP620 HD?

O EAP620 HD pode ser alimentado via PoE (802.3af/at) usando um switch PoE ou injetor PoE, ou através do adaptador de energia 12V CC incluído. Ambos os métodos são suportados.

Posso gerenciar várias unidades EAP620 HD sem um controlador?

Sim, cada ponto de acesso pode ser gerenciado individualmente através de sua interface web quando acessado pelo seu endereço IP. No entanto, para gerenciamento centralizado de várias unidades, a TP-Link recomenda usar o Controlador TP-Link (software ou hardware).

Qual é a cobertura máxima do EAP620 HD?

A cobertura depende do ambiente, mas o alcance interno típico é de até 250 m² (2.700 ft²) em espaços abertos. Paredes e obstáculos reduzirão a cobertura.

O EAP620 HD suporta Wi-Fi 6 (802.11ax)?

Sim, o EAP620 HD é um ponto de acesso Wi-Fi 6 de banda dupla, oferecendo velocidades mais altas, latência mais baixa e capacidade melhorada em comparação com padrões Wi-Fi anteriores.

Como faço para montar o EAP620 HD no teto?

Siga as instruções de montagem no teto incluídas: remova a telha do teto, prenda o suporte de montagem, faça furos para parafusos e cabo Ethernet, em seguida, fixe o suporte com arruelas e porcas borboleta. Por fim, prenda o AP ao suporte e gire para travar.

Posso usar o EAP620 HD como repetidor sem fio?

Não, o EAP620 HD foi projetado como um ponto de acesso autônomo e não suporta modo repetidor ou mesh. Ele requer uma conexão Ethernet com fio à rede.

Quais protocolos de segurança o EAP620 HD suporta?

Ele suporta WPA2/WPA3 Pessoal e Empresarial, além de filtragem de endereço MAC e controle de acesso sem fio para maior segurança de rede.

Como limpar o EAP620 HD?

Desconecte o dispositivo e limpe o exterior com um pano seco e macio. Não use água, solventes ou produtos de limpeza abrasivos.

Onde posso encontrar o manual do usuário e suporte?

O manual do usuário completo pode ser baixado do site de suporte da TP-Link (https://www.tp-link.com/support). Use a função de busca para encontrar o manual do EAP620 HD.

MANUAL DE UTILIZADOR EAP620 HD TP-LINK

Nota: A imagem poderá ser diferente do produto atual

Topologia de Rede

Uma topologia de rede típica para o AP demonstrada abaixo

Os APs podem ser configurados e supervisionados centralmente através do Controller Pode obter o Controller em https://www.tp-link.com/pt ou contactar a equipa de vendas

Instalação Física

■ Opção 1: Instalação no Teto

Siga os passos abaixo indicados para instalar o AP com os acessórios fornecidos:

Nota: O suporte de montagem e os acessórios (quantidade e tamanho) podem variar de acordo com o produto

Anilhas Parafusos de cabeça cilíndrica Porcas de orelhas

1 Remova a placa do Teto falso

■ Opção 2: Instalação na parede

Siga os passos abaixo indicados para instalar o AP com os acessórios fornecidos:

Nota: O suporte de montagem e os acessórios (quantidade e tamanho) podem variar de acordo com o produto

Se o seu cabo Ethernet passar através da parede, posicionar o suporte de montagem e alimentar o cabo Ethernet Marque as posições para os furos dos parafusos e depois faça furos de 6 mm de diâmetro nas posições marcadas

2 Insira as buchas plásticas nos orifícios de 6 mm

3 Fixe o suporte de montagem na parede, aparafusando os parafusos auto-roscantes nas buchas Certifique-se de que as extremidades do suporte de montagem estão no lado de fora

5 Fixe o AP ao suporte de montagem alinhando a marca da seta no AP com a seta no suporte de montagem e gire o AP até que encaixe no lugar

Fonte de Alimentação

■ Alimentação via dispositivo PSE ou adaptador de alimentação

Alguns APs podem ser alimentados através do adaptador de energia ou do dispositivo PSE (como um interruptor PoE) que cumpre com a Classe 2 (PS2) da Fonte de Energia ou Fonte de Energia Limitada (LPS) da IEC 62368-1

Nota: A disponibilidade depende do produto Por favor consulte as especificações do produto

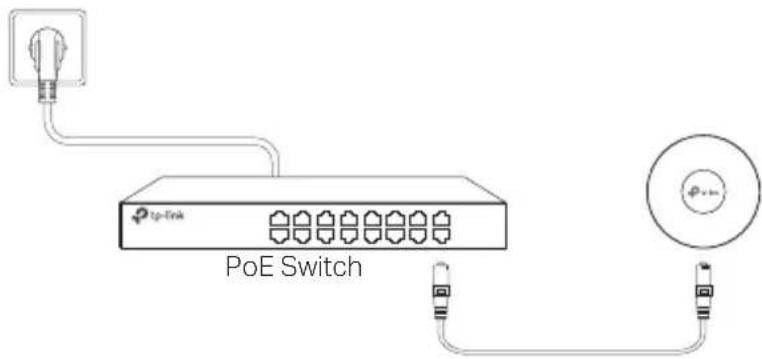

Via PoE Switch

Alguns APs podem ser alimentados através do adaptador PoE

Nota: A disponibilidade depende do produto Por favor consulte as especificações do produto

Informação de Segurança

• Mantenha o dispositivo afastado da água, fogo, humidade e ambientes quentes
• Não tente abrir, reparar ou modificar o dispositivo Se precisar de suporte, por favor contactenos
• Não utilize um carregador ou cabo USB danificado para carregar o dispositivo
• Não utilize carregadores que não sejam os recomendados
• Não utilize este dispositivo em locais onde dispositivos Wi-Fi não são autorizados
• O adaptador deve ser instalado perto do equipamento e estar acessível

Por favor leia e siga as instruções de segurança acima quando operar o dispositivo Não é garantido que acidentes ou estragos possam ocorrer devido à utilização incorreta do produto Por favor utilize este produto corretamente

Suomi

Turvallisuustiedot

A TP-Link declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições das diretivas (UE)2015/863, 2014/53/UE, 2009/125 /CE e 2011/65 /UE.

A declaração original de conformidade UE pode ser encontrada em https://www.tp-link.com/support/ce/

Suomi

Apenas para Produtos da Marca TP-Link Para obter informações sobre o período de garantia,

política e procedimentos, visite https://www.tp-link.com/pt/support

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS)

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES

A TP-Link fornece garantia a qualquer produto da marca TP-Link contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de acordo com as orientações fornecidas pela TP-Link, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final
