Tipo de produto	Ponto de acesso WiFi
Marca	TP-Link
Modelo	EAP320
Dimensões (L x P x A)	200 x 200 x 35 mm (estimativa)
Peso	0,3 kg (estimativa)
Alimentação	PoE 802.3af ou adaptador de rede (12 V)
Interfaces	1 porta Ethernet 10/100/1000 Mbps
Funções principais	Ponto de acesso WiFi, gerenciamento centralizado via EAP Controller, montagem no teto, na parede ou em trilho
Manutenção e limpeza	Limpe com um pano macio e seco. Não use produtos químicos.
Segurança	Não desmonte o aparelho. Não use perto da água. Desconecte a alimentação para cortar a corrente.
Peças sobressalentes e reparabilidade	Reparo exclusivamente pela TP-Link ou por um serviço autorizado. Garantia limitada incluída.
Software de gerenciamento	EAP Controller (baixável em www.tp-link.fr)
Montagem	Teto (em laje ou trilho) ou parede, com kit de montagem fornecido
Alimentação PoE	Compatível com switch PoE ou injetor PoE

Perguntas frequentes - EAP320 TP-LINK

Como instalar o ponto de acesso EAP320?

O EAP320 pode ser instalado no teto (em trilho ou laje) ou na parede. Use o suporte de montagem fornecido e siga as etapas do manual. Certifique-se de passar o cabo Ethernet pelo orifício dedicado antes de travar o aparelho.

Como alimentar o EAP320?

O EAP320 pode ser alimentado por um switch PoE (802.3af) ou por um transformador de alimentação (não fornecido). Conecte o cabo Ethernet à porta PoE ou conecte o adaptador de rede ao conector de alimentação.

Qual software usar para gerenciar vários EAP?

Use o software EAP Controller baixável gratuitamente no site da TP-Link. Ele permite o gerenciamento centralizado de vários pontos de acesso.

Posso usar o EAP320 sem controlador?

Sim, o EAP320 pode funcionar em modo autônomo, mas o gerenciamento centralizado via EAP Controller é recomendado para redes com vários pontos de acesso.

Quais são as dimensões e o peso do EAP320?

As dimensões aproximadas são 200 x 200 x 35 mm e o peso é de cerca de 0,3 kg. Consulte a ficha técnica oficial para valores precisos.

Como limpar o EAP320?

Use um pano macio e seco para limpar a superfície. Não use produtos químicos ou abrasivos. Desconecte a alimentação antes de limpar.

O que fazer se o EAP320 não ligar?

Verifique a alimentação: se estiver usando PoE, certifique-se de que o switch está ligado e que o cabo está bem conectado. Se estiver usando o adaptador de rede, teste outra tomada.

O EAP320 é compatível com montagem em trilho de teto?

Sim, clipes para trilhos de teto são fornecidos na embalagem. Siga o procedimento descrito no manual para fixar o suporte ao trilho.

Como redefinir o EAP320?

Mantenha pressionado o botão Reset (localizado no gabinete) por cerca de 5 segundos até que os LEDs pisquem. O aparelho retornará às configurações de fábrica.

Onde encontrar o manual completo do EAP320?

O manual está disponível para download gratuito em formato PDF no site notice-facile.com ou diretamente na TP-Link. Você também pode solicitar uma tradução por e-mail.

MANUAL DE UTILIZADOR EAP320 TP-LINK

Avenida da Liberdade, n°129, 7°B,1250-140 Lisboa, Portugal

Nota: A imagem pode ser diferente do produto atual.

Topologia de Rede

De seguida, é apresentado um exemplo de rede com EAPs.

Internet

EAP

EAP Controller

Computador com Controller

Router Switch

EAP

Clientes Wi-Fi

EAP

Um servidor DHCP (tipicamente um Router) é necessário para atribuir endereços IP aos EAPs e clientes na rede local. Para gerir centralmente todos os EAPs, é necessário um computador com o software EAP Controller instalado e conectado na mesma sub-rede ou numa sub-rede diferente dos dispositivos EAP.

Poderá obter o software EAP Controller no nosso Website em www.tp-link.pt.

Instalação do Hardware

■ Opção 1: Montagem em calha de teto

Siga os passos abaixo para instalar o EAP com recurso aos acessórios fornecidos:

Peça de fixação em T para calha

M3×6 Parafusos (Qtd.5)

1 Posicione a peça de fixação em T na calha de teto e deslize a parte amovível em direção à base do carril.

2 Utilize um parafuso M3x6 para fixar a peça de fixação na calha de teto.

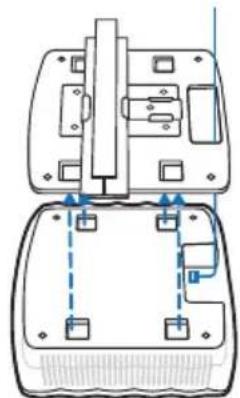

3 Coloque a base de montagem em teto na peça de fixação na calha com 4 parafusos M3x6.

4 Faça passar o cabo Ethernet através do furo de fixação do acessório de montagem. Ligue o cabo Ethernet à porta ETHERNET e fixe o EAP ao suporte de fixação.

5 Empurre o EAP na direção das setas até este ficar fixo na posição, como apresentado na imagem à direita. De seguida, ajuste o cabo por forma a esconder à parte exposta atrás do EAP.

■ Opção 2: Montagem em teto

Siga os passos abaixo para instalar o EAP com recurso aos acessórios fornecidos:

Anilhas (Qtd.4)

M3×30 Parafusos (Qtd.4)

Porca de Orelhas (Qtd. 4)

1 Remova a placa de teto.

2 Coloque o acessório de montagem em teto ao centro da placa de teto. Marque as quatro posições dos furos para os parafusos e mais um furo para passar o cabo Ethernet. Faça 4 furos de 4mm e um furo de 10mm para passar o cabo Ethernet.

Furo para cabo Ethernet

3 Fixe a base de montagem à placa do teto com quatro parafusos M3x30, anilhas e porcas de orelhas.

4 Passe o cabo Ethernet através do furo e coloque novamente a placa do teto de volta.

5 Ligue o cabo Ethernet à porta ETHERNET e empurre o EAP na direção das setas até este ficar fixo na posição, como apresentado na imagem à direita. De seguida, ajuste o cabo por forma a esconder à parte exposta atrás do EAP.

■ Opção 3: Montagem em parede

Siga os passos abaixo para instalar o EAP com recurso aos acessórios fornecidos:

Nota: Não é recomendada a instalação do EAP com a porta Ethernet voltada para cima.

1 Se o cabo de rede Ethernet é passado por dentro da parede, poderá posicionar o suporte de fixação de forma a passar o cabo através do furo de fixação. Marque os quatro orifícios para os furos dos parafusos e perfure os 4 buracos de 6mm.

3 Instale o suporte de fixação na parede aparafusando os parafusos nas buchas de plástico. Certifique-se que os apoios de suporte ficam voltados para fora.

4 Ligue o cabo Ethernet na porta ETHERNET do EAP e coloque o EAP no suporte de instalação.

5 Empurre o EAP na direção das setas até este ficar fixo na posição. De seguida, ajuste o cabo por forma a esconder à parte exposta atrás do EAP.

Fonte de alimentação

O EAP pode ser alimentado via dispositivo PSE (Switch PoE) ou via adaptador de energia.

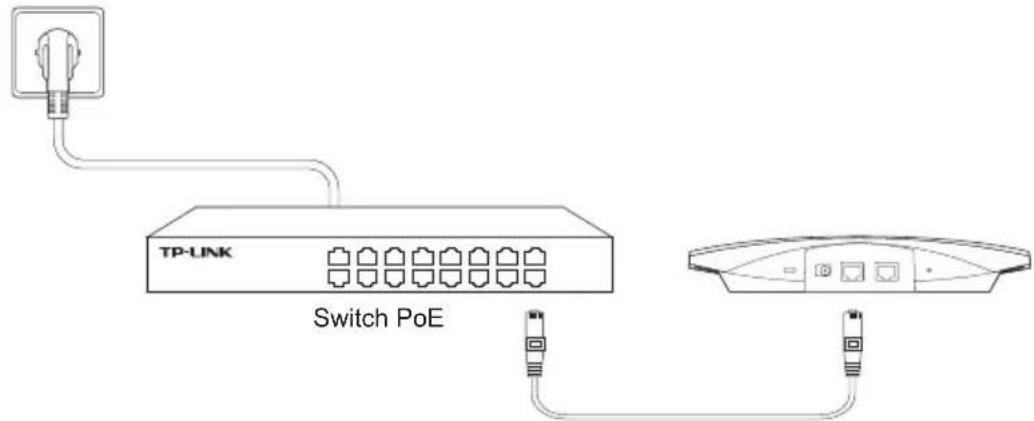

■ Via Switch PoE

Ligue o cabo Ethernet a partir do Switch PoE à porta ETHERNET.

Conecte a terminação do adaptador de energia na Porta POWER do EAP e o transformador de energia a uma tomada elétrica.

Informação de Segurança

• Quando um produto possui um botão on/off (ligado/desligado), esta é uma das formas de desligar o produto. Para produtos sem o botão on/off (ligado/desligado), a única forma de desligar completamente o produto é removendo-o da tomada elétrica ou desligando o respectivo adaptador de alimentação. O dispositivo desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode ficar exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produto selado anulará a garantia. Para reparação do produto, por favor, contacte-nos.
• Não utilize este produto na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-LINK fornece garantia a qualquer produto da marca TP-LINK contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de acordo com as orientações fornecidas pela TP-LINK, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.
