EAP320 - Σημείο πρόσβασης TP-LINK - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Σημείο πρόσβασης WiFi
Μάρκα	TP-Link
Μοντέλο	EAP320
Διαστάσεις (Μ x Π x Υ)	200 x 200 x 35 χιλ. (εκτίμηση)
Βάρος	0,3 κιλά (εκτίμηση)
Τροφοδοσία	PoE 802.3af ή μετασχηματιστής ρεύματος (12 V)
Διεπαφές	1 θύρα Ethernet 10/100/1000 Mbps
Κύριες λειτουργίες	Σημείο πρόσβασης WiFi, κεντρική διαχείριση μέσω EAP Controller, τοποθέτηση σε οροφή, τοίχο ή ράγα
Συντήρηση και καθαρισμός	Καθαρίζετε με ένα μαλακό, στεγνό πανί. Μη χρησιμοποιείτε χημικά προϊόντα.
Ασφάλεια	Μην αποσυναρμολογείτε τη συσκευή. Μη χρησιμοποιείτε κοντά σε νερό. Αποσυνδέστε την τροφοδοσία για να διακόψετε το ρεύμα.
Ανταλλακτικά και επισκευασιμότητα	Η επισκευή γίνεται αποκλειστικά από την TP-Link ή εξουσιοδοτημένο σέρβις. Περιλαμβάνεται περιορισμένη εγγύηση.
Λογισμικό διαχείρισης	EAP Controller (λήψη από www.tp-link.fr)
Τοποθέτηση	Οροφή (σε πλάκα ή ράγα) ή τοίχος, με παρεχόμενο κιτ τοποθέτησης
Τροφοδοσία PoE	Συμβατό με διακόπτη PoE ή τροφοδότη PoE

Συχνές ερωτήσεις - EAP320 TP-LINK

Πώς να εγκαταστήσω το σημείο πρόσβασης EAP320;

Το EAP320 μπορεί να εγκατασταθεί στην οροφή (σε ράγα ή πλάκα) ή στον τοίχο. Χρησιμοποιήστε τη βάση στήριξης που παρέχεται και ακολουθήστε τα βήματα του εγχειριδίου. Βεβαιωθείτε ότι περάσατε το καλώδιο Ethernet από την ειδική οπή πριν κλειδώσετε τη συσκευή.

Πώς να τροφοδοτήσω το EAP320;

Το EAP320 μπορεί να τροφοδοτηθεί μέσω ενός διακόπτη PoE (802.3af) ή μέσω μετασχηματιστή ρεύματος (δεν παρέχεται). Συνδέστε το καλώδιο Ethernet στη θύρα PoE ή συνδέστε το τροφοδοτικό στο βύσμα τροφοδοσίας.

Ποιο λογισμικό να χρησιμοποιήσω για τη διαχείριση πολλών EAP;

Χρησιμοποιήστε το λογισμικό EAP Controller που διατίθεται δωρεάν από τον ιστότοπο της TP-Link. Επιτρέπει κεντρική διαχείριση πολλών σημείων πρόσβασης.

Μπορώ να χρησιμοποιήσω το EAP320 χωρίς ελεγκτή;

Ναι, το EAP320 μπορεί να λειτουργήσει αυτόνομα, αλλά η κεντρική διαχείριση μέσω EAP Controller συνιστάται για δίκτυα με πολλά σημεία πρόσβασης.

Ποιες είναι οι διαστάσεις και το βάρος του EAP320;

Οι κατά προσέγγιση διαστάσεις είναι 200 x 200 x 35 χιλ. και το βάρος περίπου 0,3 κιλά. Συμβουλευτείτε το επίσημο φύλλο τεχνικών προδιαγραφών για ακριβείς τιμές.

Πώς να καθαρίσω το EAP320;

Χρησιμοποιήστε ένα μαλακό, στεγνό πανί για να καθαρίσετε την επιφάνεια. Μη χρησιμοποιείτε χημικά ή λειαντικά προϊόντα. Αποσυνδέστε την τροφοδοσία πριν από τον καθαρισμό.

Τι να κάνω αν το EAP320 δεν ανάβει;

Ελέγξτε την τροφοδοσία: αν χρησιμοποιείτε PoE, βεβαιωθείτε ότι ο διακόπτης είναι ενεργοποιημένος και το καλώδιο είναι καλά συνδεδεμένο. Αν χρησιμοποιείτε μετασχηματιστή ρεύματος, δοκιμάστε άλλη πρίζα.

Είναι το EAP320 συμβατό με την τοποθέτηση σε ράγα οροφής;

Ναι, παρέχονται κλιπ για ράγες οροφής στη συσκευασία. Ακολουθήστε τη διαδικασία που περιγράφεται στο εγχειρίδιο για να στερεώσετε τη βάση στη ράγα.

Πώς να επαναφέρω το EAP320 στις εργοστασιακές ρυθμίσεις;

Κρατήστε πατημένο το κουμπί Reset (στο περίβλημα) για περίπου 5 δευτερόλεπτα μέχρι να αναβοσβήσουν οι λυχνίες LED. Η συσκευή θα επανέλθει στις εργοστασιακές ρυθμίσεις.

Πού μπορώ να βρω το πλήρες εγχειρίδιο του EAP320;

Το εγχειρίδιο διατίθεται δωρεάν σε μορφή PDF στον ιστότοπο notice-facile.com ή απευθείας από την TP-Link. Μπορείτε επίσης να ζητήσετε μετάφραση μέσω email.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EAP320 TP-LINK

Σημείωση: Οι εικόνες μπορεί να διαφέρουν από το προϊόν.

Τοπολογία Δικτύου

Ακολουθεί η συνήθης τοπολογία δικτύου του ΕΑΡ.

Απαιτείται ένας DHCP server (συνήθως router) για να αντιστοιχιστούν διευθύνσεις IP στα ΕΑΡ και στις συνδεδεμένες συσκευές στο τοπικό δίκτυό σας.

'Ενας υπολογιστής που τρέχει το λογισμικό ΕΑΡ Controller, ο οποίος μπορεί να βρίσκεται στο ίδιο ή σε διαφορετικό υποδίκτυο από τα ΕΑΡ, χρησιμοποιείται για κεντρική διαχείριση των ΕΑΡ.

Μπορείτε να κατεβάσετε το λογισμικό ΕΑΡ Controller από την ιστοσελίδα μας http://www.tp-link.com.

Εγκατάσταση Συσκευής

■ Επιλογή 1: Στήριξη σε ράγα οροφής

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε το ΕΑΡ με τα παρεχόμενα αξεσουάρ:

Κλιπ ασφάλισης οροφής Βίδες Μ3×6 (Ποσότητα: 5)

1 Τοποθετήστε το κλιπ ασφάλισης οροφής και πιέστε το κινούμενο εξάρτημα προς τη βάση της ράγας.

2 Χρησιμοποιήστε τη βίδα Μ3×6 για να σταθεροποιήσετε το κλιπ ασφάλισης οροφής στη ράγα της οροφής.

3 Συνδέστε τον άξονα στήριξης στο κλιπ ασφάλισης οροφής χρησιμοποιώντας τις τέσσερις βίδες Μ3x6.

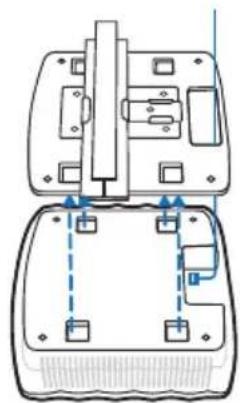

4 Περάστε το καλώδιο Ethernet μέσα από την τρύπα του βραχίονα στήριξης. Συνδέστε το καλώδιο Ethernet στη θύρα ETHERNET και συνδέστε το EAP στο βραχίονα.

5 Σπρώξτε το ΕΑΡ στην κατεύθυνση του βέλους μέχρι να κλειδώσει στη θέση του, όπως εικονίζεται στα αριστερά. Στη συνέχεια ρυθμίστε το καλώδιο ώστε το εκτεθειμένο κομμάτι να κρυφτεί πίσω από το ΕΑΡ.

■ Επιλογή 2: Στήριξη σε οροφή

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε το ΕΑΡ με τα παρεχόμενα αξεσουάρ:

Ροδέλες (Ποσότητα 4)

Βίδες Μ3×30 (Ποσότητα 4)

Πεταλούδες (Ποσότητα 4)

1 Αφαιρέστε το πλακίδιο από την οροφή.

2 Τοποθετήστε το βραχίονα στήριξης στο κέντρο του πλακιδίου της οροφής. Κάντε τέσσερα σημάδια για τρύπες και ένα για την τρύπα (10χιλ) από όπου θα διέρχεται το καλώδιο Ethernet. Χρησιμοποιήστε ένα τρυπάνι κατάλληλης διατομής για να ανοίξετε τέσσερις τρύπες 4 χιλιοστών για τις βίδες και μία τρύπα 10 χιλιοστών για το καλώδιο Ethernet.

Τρύπα για το καλώδιο Ethernet

3 Σταθεροποιήστε το βραχίονα στήριξης στο πλακίδιο της οροφής χρησιμοποιώντας βίδες Μ3 x 30 (3), Ροδέλες (3) και πεταλούδες (3).

4 Περάστε το καλώδιο Ethernet από την τρύπα και τοποθετήστε ξανά στη θέση του το πλακίδιο της οροφής.

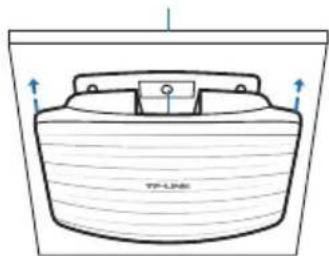

5 Συνδέστε το καλώδιο Ethernet στη θύρα ETHERNET και σπρώξτε το ΕΑΡ στην κατεύθυνση του βέλους μέχρι να κλειδώσει στη θέση του, όπως εικονίζεται στα δεξιά. Στη συνέχεια ρυθμίστε το καλώδιο ώστε το εκτεθειμένο κομμάτι να κρυφτεί πίσω από το ΕΑΡ.

■ Επιλογή 3: Επιτοίχια τοποθέτηση

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε το ΕΑΡ με τα παρεχόμενα αξεσουάρ:

Σημείωση: Δεν σας συνιστούμε να εγκαταστήσετε το ΕΑΡ με την θύρα Ethernet προς τα πάνω.

1 Αν το καλώδιο Ethernet έρχεται μέσα από τοίχο, μπορείτε να τοποθετήσετε το βραχίονα στήριξης στο κατάλληλο σημείο ώστε το καλώδιο να περνά μέσα από την τρύπα. Σημειώστε τα σημεία για τις 4 βίδες και δημιουργήστε 4 τρύπες των 6 χιλ.

2 Τοποθετήστε τα πλαστικά ούπα στις τρύπες 6 χιλιοστών.

3 Σταθεροποιήστε το βραχίονα στήριξης βιδώνοντας τις λαμαρινόβιδες στα ούπα. Βεβαιωθείτε ότι οι ώμοι του βραχίονα στήριξης κοιτάζουν προς τα έξω.

4 Συνδέστε το καλώδιο Ethernet στη θύρα ETHERNET του EAP και συνδέστε το EAP στο βραχίονα στήριξης.

5 Σπρώξτε το ΕΑΡ στην κατεύθυνση του βέλους μέχρι να κλειδώσει στη θέση του. Στη συνέχεια ρυθμίστε το καλώδιο ώστε το εκτεθειμένο κομμάτι να κρυφτεί πίσω από το ΕΑΡ.

Το ΕΑΡ μπορεί να τροφοδοτηθεί μέσω συσκευής PSE (όπως PoE switch) ή τροφοδοτικού.

■ Méσω PoE Switch

Συνδέστε το καλώδιο Ethernet από το PoE switch στη θύρα ETHERNET.

■ Μέσω Τροφοδοτικού

Συνδέστε τη μία άκρη του τροφοδοτικού στην υποδοχή POWER του EAP και την άλλη σε κάποια πρίζα ρεύματος.

Πληροφορίες ασφάλειας

• Αν κάποια συσκευή διαθέτει πλήκτρο τροφοδοσίας (on/off), αυτό το πλήκτρο είναι ένας από τους τρόπους απενεργοποίησης της συσκευής. Αν η συσκευή δεν διαθέτει πλήκτρο τροφοδοσίας (on/off), ο μοναδικός τρόπος πλήρους απενεργοποίησης είναι η αποσύνδεση της συσκευής ή του τροφοδοτικού από την πρίζα. Η αποσυνδεδεμένη συσκευή μπορεί να συνδεθεί και να χρησιμοποιηθεί ξανά μελλοντικά.
- Μην ανοίξετε τη συσκευή και μην επιχειρήσετε να την επισκευάσετε. Μπορεί να εκτεθείτε σε επικίνδυνη τάση ή άλλους κινδύνους. Αν ανοίξετε κάποιο σφραγισμένο εξάρτημα ή συσκευή(ές), θα ακυρώσετε την εγγύηση. Για επισκευές, παρακαλούμε να επικοινωνήσετε με την εταιρεία μας.
- Μην χρησιμοποιήσετε τη ουσκευή κοντά σε νερό.

Περιορισμένη Εγγύηση TP-LINK

Μόνο για προϊόντα TP-LINK.

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΣΑΣ ΔΙΝΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΛΛΑ ΜΠΟΡΕΙ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΝΟΜΟΘΕΣΙΑ ΤΟΥ ΤΟΠΟΥ ΚΑΤΟΙΚΙΑΣ ΣΑΣ (ΚΡΑΤΟΥΣ Ή ΠΕΡΙΟΧΗΣ).

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΚΑΙ ΟΙ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΕΙΝΑΙ ΑΠΟΚΛΕΙΣΤΙΚΕΣ - ΣΤΟ ΜΕΓΙΣΤΟ ΕΠΙΤΡΕΠΤΟ ΒΑΘΜΟ ΑΠΟ ΤΗΝ ΚΕΙΜΕΝΗ ΝΟΜΟΘΕΣΙΑ - ΚΑΙ Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΥΠΕΡΚΕΙΤΑΙ ΟΛΩΝ ΤΩΝ ΑΛΛΩΝ ΕΓΓΥΗΣΕΩΝ, ΟΡΩΝ ΚΑΙ ΔΙΑΤΑΞΕΩΝ.

Η TP-LINK σας εγγυάται ότι τα προϊόντα TP-LINK που περιέχονται στην αρχική συσκευασία δεν θα παρουσιάσουν ελαττώματα ως προς τα υλικά και την κατασκευή – εφόσον χρησιμοποιηθούν σύμφωνα με τις οδηγίες της TP-LINK – για το χρονικό διάστημα ισχύος της εγγύησης.
