CPE610 - Σημείο πρόσβασης TP-LINK - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Εξωτερικό σημείο πρόσβασης (CPE)
Μάρκα	TP-Link
Μοντέλο	CPE610
Διαστάσεις	Περίπου 140 x 80 x 30 mm
Βάρος	Περίπου 0,4 kg
Τροφοδοσία	Παθητικό PoE 24 V ή κατάλληλος ενέκτορας PoE
Συχνότητα	5 GHz
Μέγιστη ταχύτητα	Έως 300 Mbps
Κεραία	Ενσωματωμένη κατευθυντική κεραία (υψηλό κέρδος)
Θύρες	1 θύρα Ethernet 10/100 Mbps με PoE
Λειτουργία	Σημείο πρόσβασης, πελάτης, επαναλήπτης (λειτουργία γέφυρας)
Διαχείριση	Διαδικτυακή διεπαφή, κεντρικό λογισμικό Omada, υλικός ελεγκτής
Εγκατάσταση	Στερέωση σε ιστό ή τοίχο (περιλαμβάνεται πλάκα)
Στεγανότητα	Στεγανή τσιμούχα για προστασία από τις καιρικές συνθήκες
Συντήρηση και καθαρισμός	Καθαρίστε με ένα στεγνό και μαλακό πανί. Μην χρησιμοποιείτε χημικά προϊόντα.
Ασφάλεια	Κρυπτογράφηση WPA/WPA2, φιλτράρισμα MAC, απομόνωση ασύρματου δικτύου
Ανταλλακτικά και επισκευασιμότητα	Δεν επισκευάζεται από τον χρήστη. Δεν παρέχονται ανταλλακτικά.
Γενικές πληροφορίες	Εξωτερική χρήση, σύμφωνο με πρότυπα CE, FCC. Η εγγύηση εξαρτάται από τον μεταπωλητή.

Συχνές ερωτήσεις - CPE610 TP-LINK

Πώς να ρυθμίσετε το CPE610 σε αυτόνομη λειτουργία;

Συνδέστε το CPE610 στο δίκτυό σας και αποκτήστε πρόσβαση στη διεύθυνση IP του (προεπιλογή 192.168.0.254) μέσω ενός προγράμματος περιήγησης. Χρησιμοποιήστε τα διαπιστευτήρια admin/admin. Τροποποιήστε τις ρυθμίσεις SSID, κωδικού πρόσβασης και επιθυμητής λειτουργίας.

Μπορεί το CPE610 να τροφοδοτηθεί μέσω ενός τυπικού διακόπτη PoE;

Ναι, εάν ο διακόπτης PoE είναι σύμφωνος με το πρότυπο 802.3af ή 802.3at (ανάλογα με την έκδοση). Ελέγξτε τις προδιαγραφές: ορισμένα μοντέλα CPE610 χρησιμοποιούν παθητικό PoE 24 V. Χρησιμοποιήστε τον παρεχόμενο ενέκτορα ή έναν συμβατό διακόπτη.

Ποια είναι η μέγιστη εμβέλεια του CPE610;

Σε συνθήκες οπτικής επαφής, το CPE610 μπορεί να φτάσει σε εμβέλεια έως 5 km σε λειτουργία γέφυρας. Η πραγματική εμβέλεια εξαρτάται από το περιβάλλον, τα εμπόδια και τις κεραίες.

Είναι το CPE610 ανθεκτικό στις καιρικές συνθήκες;

Ναι, είναι σχεδιασμένο για εξωτερική χρήση με στεγανό περίβλημα και δακτύλιο Ο που προστατεύει τη θύρα Ethernet. Ακολουθήστε τις οδηγίες εγκατάστασης για να διασφαλίσετε τη στεγανότητα.

Τι σημαίνουν οι LED στο CPE610;

Η LED τροφοδοσίας υποδεικνύει την τροφοδοσία, η LED LAN υποδεικνύει τη σύνδεση Ethernet και η LED WLAN υποδεικνύει την ασύρματη δραστηριότητα. Συμβουλευτείτε το εγχειρίδιο για λεπτομέρειες αναβοσβήματος.

Πώς να ενημερώσετε το υλικολογισμικό του CPE610;

Κατεβάστε το τελευταίο υλικολογισμικό από τον ιστότοπο της TP-Link. Συνδεθείτε στη διαδικτυακή διεπαφή, μεταβείτε στα System Tools > Firmware Upgrade και επιλέξτε το αρχείο. Μην διακόψετε την τροφοδοσία κατά τη διάρκεια της ενημέρωσης.

Μπορεί να χρησιμοποιηθεί το CPE610 με έναν ελεγκτή Omada;

Ναι, το CPE610 είναι συμβατό με τους ελεγκτές Omada (λογισμικό ή υλικό). Σε λειτουργία διαχείρισης, μπορείτε να κεντροποιήσετε τη διαχείριση πολλαπλών σημείων πρόσβασης.

Ποιες είναι οι συνιστώμενες ρυθμίσεις ασφαλείας;

Ενεργοποιήστε την κρυπτογράφηση WPA2-PSK με ισχυρό κωδικό πρόσβασης. Απενεργοποιήστε την εκπομπή SSID αν είναι απαραίτητο. Χρησιμοποιήστε φιλτράρισμα MAC για περιορισμό πρόσβασης και ενεργοποιήστε την απομόνωση ασύρματου δικτύου.

Πώς να επαναφέρετε το CPE610 στις εργοστασιακές ρυθμίσεις;

Πατήστε παρατεταμένα το κουμπί Reset (που βρίσκεται στο περίβλημα) για περίπου 10 δευτερόλεπτα, μέχρι να αναβοσβήσουν οι LED. Αφήστε το, η συσκευή θα επανεκκινήσει με εργοστασιακή διαμόρφωση.

Υποστηρίζει το CPE610 τη λειτουργία πελάτη (σταθμός);

Ναι, μπορείτε να ρυθμίσετε το CPE610 σε λειτουργία πελάτη για να συνδέσετε έναν εξοπλισμό Ethernet σε ένα απομακρυσμένο δίκτυο Wi-Fi. Χρησιμοποιήστε τη διαδικτυακή διεπαφή για να επιλέξετε αυτή τη λειτουργία και να συσχετίσετε το δίκτυο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CPE610 TP-LINK

Σημείωση: Οι εικόνες ενδέχεται να διαφέρουν από το πραγματικό προϊόν.

Συνήθης Τοπολογία Δικτύου

■ Κατάσταση Διαχείρισης

Μέσω Λογισμικού Κεντρικοποιημένης Διαχείρισης

'Ενας υπολογιστής στον οποίο τρέχει το λογισμικό κεντρικοποιημένης διαχείρισης, που μπορεί να βρίσκεται στο ίδιο ή σε διαφορετικό υποδίκτυο σε σχέση με τα APs, χρησιμοποιείται για την κεντρική διαχείριση των APs.

Μπορείτε να κατεβάσετε το αντίστοιχο λογισμικό από την ιστοσελίδα μας http://www.tp-link.com

Μέσω του Hardware Controller (για τα Omada APs)

Ο hardware controller μπορεί να βρίσκεται στο ίδιο ή σε διαφορετικό υποδίκτυο σε σχέση με τα APs. Η συσκευή Host διαχείρισης χρησιμοποιείται για πρόσβαση στον hardware controller με σκοπό τη κεντρική διαχείριση των APs.

■ Autóvom Κατάσταση

Σύνδεση Συσκευής

Επιλέξτε μία μέθοδο για σύνδεση της συσκευής σας.

■ Méσω PoE Switch

Ορισμένα APs μπορούν να τροφοδοτηθούν μέσω μίας συσκευής PSE (όπως ένα PoE switch) που συμμορφώνεται με το πρότυπο Power Source Class 2 (PS2) ή το Limited Power Source (LPS) του IEC 62368-1.

Σημείωση: Η διαθεσιμότητα εξαρτάται από το πραγματικό προϊόν. Παρακαλώ ανατρέξτε στις προδιαγραφές του προϊόντος.

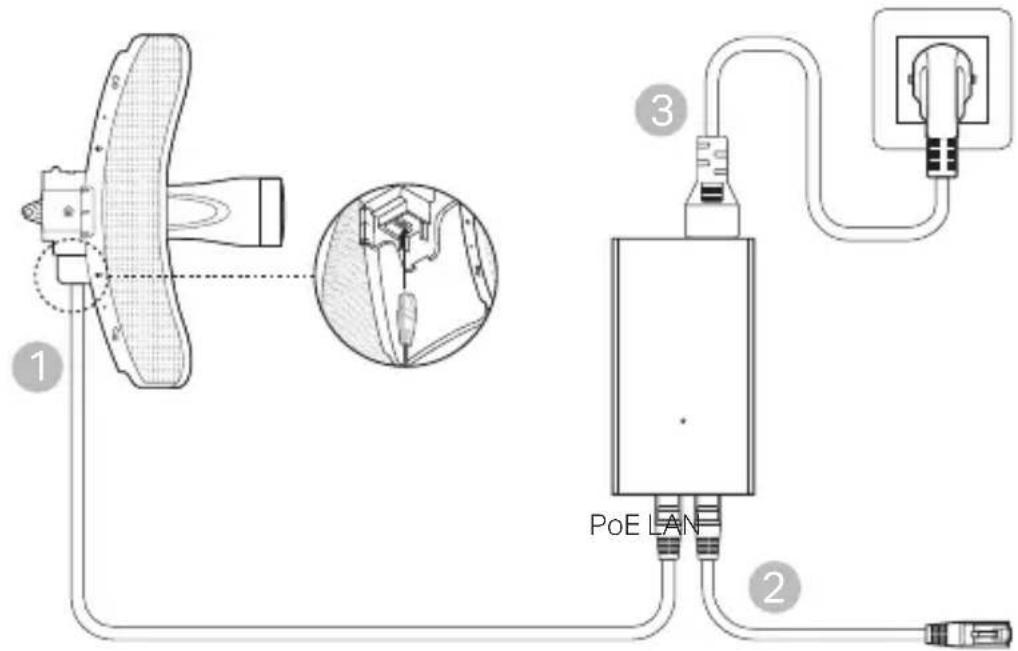

■ Μέσω Προσαρμογέα ΡοΕ

Ορισμένα ΑΡ μπορούν να τροφοδοτηθούν μέσω του προσαρμογέα ΡοΕ.

Σημείωση: Η διαθεσιμότητα εξαρτάται από το πραγματικό προϊόν. Παρακαλώ ανατρέξτε στις προδιαγραφές του προϊόντος.

n

Εγκατάσταση Συσκευής

1. Επιλέξτε μία μέθοδο για εγκατάσταση της συσκευής σας.

■ Εγκατάσταση της Συσκευής σε Ιστό

Στο επιλεγμένο σημείο, συνδέστε τη συσκευή σε ένα κατάλληλο ύψος στον ιστό και στη συνέχεια ευθυγραμμίστε τη συσκευή προς την επιθυμητή κατεύθυνση.

■ Εγκατάσταση της Συσκευής σε Τοίχο (για προϊόν με βάση στήριξης)

Εγκαταστήστε τη βάση στήριξης στην επιθυμητή θέση στον τοίχο. Πιέστε και σύρετε μέσα τη συσκευή για να ασφαλίσει στη θέση της. Στη συνέχεια συνδέσετε τις κεραίες στη συσκευή.

1. Τοποθέτηση της αδιάβροχης μόνωσης. (για ορισμένες συσκευές)

Πριν την τοποθέτηση, περάστε το καλώδιο Ethernet μέσα από το σπειροειδές κάλυμμα, τη ροζέτα και το δακτύλιο. Στη συνέχεια, ακολουθήστε τα βήματα όπως φαίνεται στην εικόνα:

(1) Συνδέστε το καλώδιο Ethernet στη θύρα.
(2) Προσαρμόστε το δακτύλιο στην κεφαλή της ροζέτας και βιδώστε τη ροζέτα στο σώμα της συσκευής.
(3) Προσαρμόστε το καλώδιο Ethernet μέσω της σχισμής του στεγανοποιητικού υλικού σε αυτό με την παχύτερη πλευρά προς τη ροζέτα.
(4) Εφαρμόστε το στεγανοποιητικό υλικό στη ροζέτα.
(5) Βιδώστε το σπειροειδές κάλυμμα στη ροζέτα.

Ρυθμίσεις Λογισμικού

■ Κατάσταση Διαχείρισης

Για τη μαζική ρύθμιση συσκευών μέσω του λογισμικού κεντρικοποιημένης διαχείρισης ή μέσω ενός ασύρματου ελεγκτή, παρακαλούμε ανατρέξτε στις αντίστοιχες Οδηγίες Χρήσης. Μπορείτε να κατεβάσετε τις Οδηγίες Χρήσης από τον ιστότοπό μας http://www.tp-link.com

■ Αυτόνομη Κατάσταση

Για να ρυθμίσετε κάποια συσκευή μέσω του συστήματος διαχείρισης μέσω ιστοσελίδας, παρακαλούμε ακολουθήστε τα εξής βήματα.

1. Ανοίξτε κάποιο web browser (πρόγραμμα περιήγησης ιστού) και πληκτρολογήστε τη διεύθυνση IP της συσκευής σας στη μπάρα διευθύνσεων και πιέστε Enter

Σημείωση:

• Για τα Omada APs, μπορείτε να ελέγξετε τη διεύθυνση IP μέσω της ετικέτας του προϊόντος.
  • Για άλλα προϊόντα, η εργοστασιακή διεύθυνση IP είναι η 192.168.0.254 και η διεύθυνση IP του υπολογιστή σας θα πρέπει να είναι της μορφής 192.168.0.x (όπου "x" είναι ένας αριθμός από 1 έως 253).

• Πληκτρολογήστε admin και ως Όνομα Χρήστη και ως Κωδικό Πρόσβασης για είσοδο.

• Αλλάξτε το εργοστασιακό Όνομα Χρήστη και Κωδικό για να προστατεύσετε τη συσκευή σας και στη συνέχεια ξεκινήστε να τη ρυθμίζετε.

Πληροφορίες Ασφαλείας

• Διατηρείτε τη συσκευή μακριά από φωτιά ή ζεστό περιβάλλον. ΜΗΝ τη βυθίζετε σε νερό ή οποιοδήποτε άλλο υγρό.
• Μην επιχειρήσετε να αποσυναρμολογήσετε, επισκευάσετε ή τροποποιήσετε τη συσκευή. Εάν χρειάζεστε service, παρακαλώ επικοινωνήστε μαζί μας.
• Αν ο φορτιστής ή το καλώδιο USB έχουν υποστεί βλάβη, μην τα χρησιμοποιήσετε για φόρτιση της συσκευής.
• Να μη χρησιμοποιήσετε άλλους φορτιστές εκτός από τους συνιστώμενους.
• Να μη χρησιμοποιήσετε τη συσκευή σε μέρη όπου απαγορεύεται η χρήση ασύρματων συσκευών.
  • Το τροφοδοτικό θα πρέπει να συνδεθεί κοντά στη συσκευή και να είναι εύκολα προσβάσιμο.
• Ο προσαρμογέας ΡοΕ πρέπει να χρησιμοποιείται σε εσωτερικούς χώρους όπου η θερμοκρασία περιβάλλοντος είναι χαμηλότερη ή ίση με 40 °C
• Το βύσμα στο καλώδιο τροφοδοσίας χρησιμοποιείται ως συσκευή αποσύνδεσης, η πρίζα πρέπει να είναι εύκολα προσβάσιμη.

Παρακαλούμε διαβάστε και ακολουθήστε τις παραπάνω πληροφορίες ασφάλειας κατά τη χρήση της συσκευής. Δεν μπορούμε να σας εγγυηθούμε ότι δεν θα υπάρξουν ατυχήματα ή βλάβες αν πραγματοποιήσετε λανθασμένη χρήση της συσκευής. Παρακαλούμε να χρησιμοποιείτε το προϊόν με προσοχή και με δική σας ευθύνη.

Français

Δια του παρόντος η TP-Link διακηρύσσει ότι αυτή η συσκευή συμμορφώνεται με τις απαιτήσεις και άλλους σχετικούς κανονισμούς των οδηγιών 2014/53/EU, 2009/125/EC, 2011 /65/EU, (EU) 2015/863

Μπορείτε να δείτε την αρχική δήλωση συμμόρφωσης με τους κανονισμούς της Ε.Ε. στην ιστοσελίδα https://www.tp-link.com/support/ce/.

Français

Μόνο για προϊόντα TP-Link. Για πληροφορίες σχετικά με την περίοδο, την πολιτική και τις διαδικασίες της εγγύησης, παρακαλούμε επισκεφθείτε: https://www.tp-link.com/gr/support

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΕΝΔΕΧΕΤΑΙ ΝΑ ΕΧΕΤΕ ΑΛΛΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΔΙΑΦΕΡΟΥΝ ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΝΟΜΟΘΕΣΙΑ ΤΟΥ ΤΟΠΟΥ ΔΙΑΜΟΝΗΣ ΣΑΣ (ΧΩΡΑΣ Η' ΠΕΡΙΟΧΗΣ).

ΣΤΟ ΜΕΓΙΣΤΟ ΕΠΙΤΡΕΠΤΟ ΒΑΘΜΟ ΑΠΟ ΤΗΝ ΚΕΙΜΕΝΗ ΝΟΜΟΘΕΣΙΑ, Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΚΑΙ ΟΙ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΕΙΝΑΙ ΑΠΟΚΛΕΙΣΤΙΚΗ ΚΑΙ ΥΠΕΡΚΕΙΤΑΙ ΟΛΩΝ ΤΩΝ ΑΛΛΩΝ ΕΓΓΥΗΣΕΩΝ, ΟΡΩΝ ΚΑΙ ΔΙΑΤΑΞΕΩΝ.

Η TP-Link παρέχει εγγύηση των προϊόντων, με την επωνυμία TP-Link, που περιέχονται στην αρχική τους συσκευασία έναντι ελαττωμάτων στο υλικό και την κατασκευή, υπό κανονική χρήση και σύμφωνα με τις οδηγίες της TP-Link, για συγκεκριμένο χρονικό διάστημα που εξαρτάται από την ημερομηνία αγοράς του προϊόντος από το τελικό καταναλωτή.
