CPE610 - Point d'accès TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès extérieur (CPE)
Marque	TP-Link
Modèle	CPE610
Dimensions	Environ 140 x 80 x 30 mm
Poids	Environ 0,4 kg
Alimentation	PoE passif 24 V ou injecteur PoE adapté
Fréquence	5 GHz
Débit maximal	Jusqu'à 300 Mbps
Antenne	Antenne directionnelle intégrée (gain élevé)
Ports	1 port Ethernet 10/100 Mbps avec PoE
Mode de fonctionnement	Point d'accès, client, répéteur (mode pont)
Gestion	Interface web, logiciel centralisé Omada, contrôleur matériel
Installation	Fixation sur mât ou mur (platine incluse)
Étanchéité	Joint étanche pour protection contre les intempéries
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Cryptage WPA/WPA2, filtrage MAC, isolation sans fil
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Pièces de rechange non fournies.
Informations générales	Utilisation extérieure, conforme aux normes CE, FCC. Garantie dépend du revendeur.

FOIRE AUX QUESTIONS - CPE610 TP-LINK

Comment configurer le CPE610 en mode autonome ?

Connectez le CPE610 à votre réseau et accédez à son adresse IP (par défaut 192.168.0.254) via un navigateur. Utilisez les identifiants admin/admin. Modifiez les paramètres SSID, mot de passe et mode de fonctionnement souhaité.

Le CPE610 peut-il être alimenté via un switch PoE standard ?

Oui, si le switch PoE est conforme à la norme 802.3af ou 802.3at (selon la version). Vérifiez les spécifications : certains modèles CPE610 utilisent du PoE passif 24 V. Utilisez l'injecteur fourni ou un switch compatible.

Quelle est la portée maximale du CPE610 ?

En condition de visibilité directe, le CPE610 peut atteindre une portée allant jusqu'à 5 km en mode pont. La portée réelle dépend de l'environnement, des obstacles et des antennes.

Le CPE610 est-il résistant aux intempéries ?

Oui, il est conçu pour une utilisation extérieure avec un boîtier étanche et un joint torique protégeant le port Ethernet. Respectez les instructions d'installation pour garantir l'étanchéité.

Que signifient les LED sur le CPE610 ?

La LED Power indique l'alimentation, la LED LAN indique la connexion Ethernet, et la LED WLAN indique l'activité sans fil. Consultez le manuel pour le détail des clignotements.

Comment mettre à jour le firmware du CPE610 ?

Téléchargez le dernier firmware depuis le site TP-Link. Connectez-vous à l'interface web, allez dans System Tools > Firmware Upgrade et sélectionnez le fichier. Ne coupez pas l'alimentation pendant la mise à jour.

Peut-on utiliser le CPE610 avec un contrôleur Omada ?

Oui, le CPE610 est compatible avec les contrôleurs Omada (logiciel ou matériel). En mode administré, vous pouvez centraliser la gestion de plusieurs points d'accès.

Quels sont les paramètres de sécurité recommandés ?

Activez le cryptage WPA2-PSK avec un mot de passe fort. Désactivez le SSID broadcast si nécessaire. Utilisez le filtrage MAC pour restreindre l'accès et activez l'isolation sans fil.

Comment réinitialiser le CPE610 aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (situé sur le boîtier) pendant environ 10 secondes, jusqu'à ce que les LEDs clignotent. Relâchez, l'appareil redémarrera en configuration d'usine.

Le CPE610 supporte-t-il le mode client (station) ?

Oui, vous pouvez configurer le CPE610 en mode client pour connecter un équipement Ethernet à un réseau Wi-Fi distant. Utilisez l'interface web pour sélectionner ce mode et associer le réseau.

MODE D'EMPLOI CPE610 TP-LINK

Remarque: L'aspect des illustrations peut différer de celui du produit réel.

Topologie d'un réseau typique

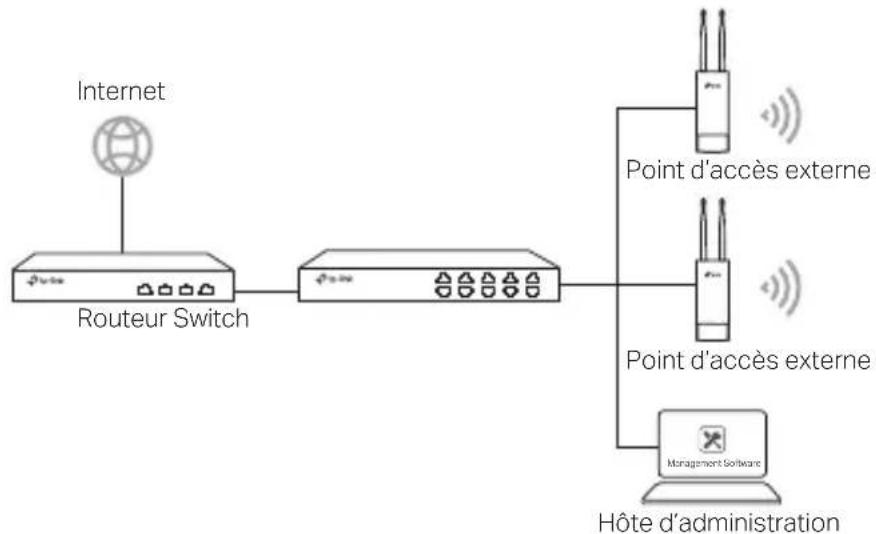

■ Mode administré

Via le logiciel d'administration centralisé

Un ordinateur exécutant le logiciel d'administration centralisé, qui peut être dans le même sous-réseau ou non que celui des points d'accès, est utilisé pour administrer de manière centralisée les PA (Point d'Accès)

Vous pouvez obtenir le logiciel d'aministration depuis : http://www.tp-link.fr

Via Contrôleur Matériel (pour les points d'accès Omada)

Le contrôleur matériel peut être dans le même sous-réseau ou Wi-Fi points d'accès L'hôte d'administration est utilisé pour se connecter au contrôleur matériel pour administrer centralement les PA (Point d'Accès)

■ Mode autonome

Branchements

Choisissez une méthode pour brancher votre PA en fonction de ses caractéristiques

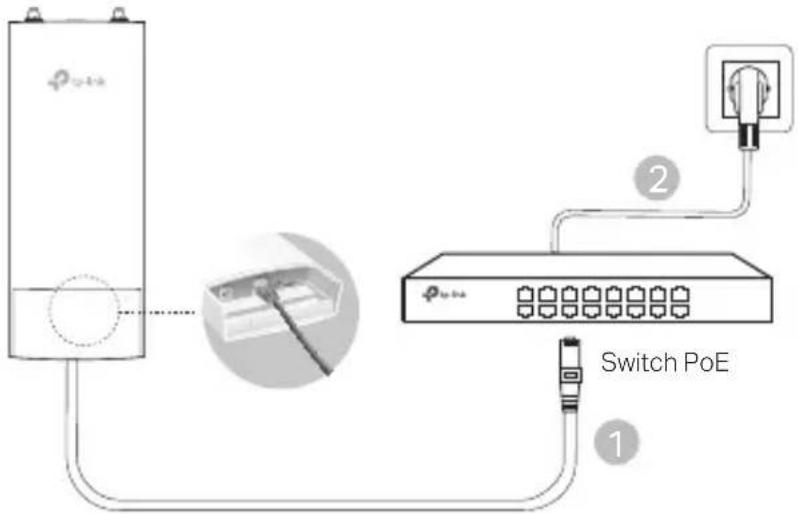

■ Via un switch PoE

Certains points d'accès peuvent être alimentés via un PSE (Power Source Equipment : tel qu'un switch ou un injecteur PoE) conforme à la classe de source d'alimentation 2 (PS2) ou à la source d'alimentation limitée (LPS) de la norme CEI 62368-1

Remarque : la disponibilité dépend du produit réel. Veuillez vous référer aux spécifications du produit.

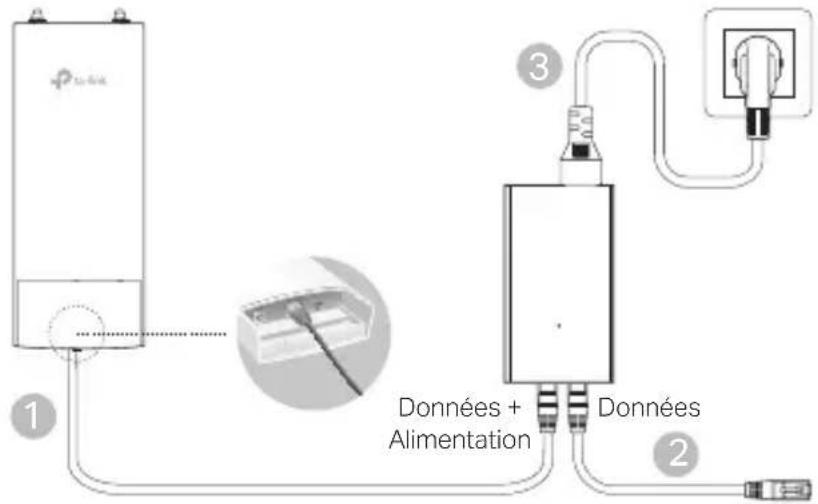

■ Via un adaptateur PoE

Certains points d'accès peuvent être alimentés via un adaptateur PoE spécifique (fourni en ce cas). Remarque : la disponibilité dépend du produit réel. Veuillez vous référer aux spécifications du produit.

ou

Fixation du point d'accès

1 Choisissez la méthode correspondant à votre besoin

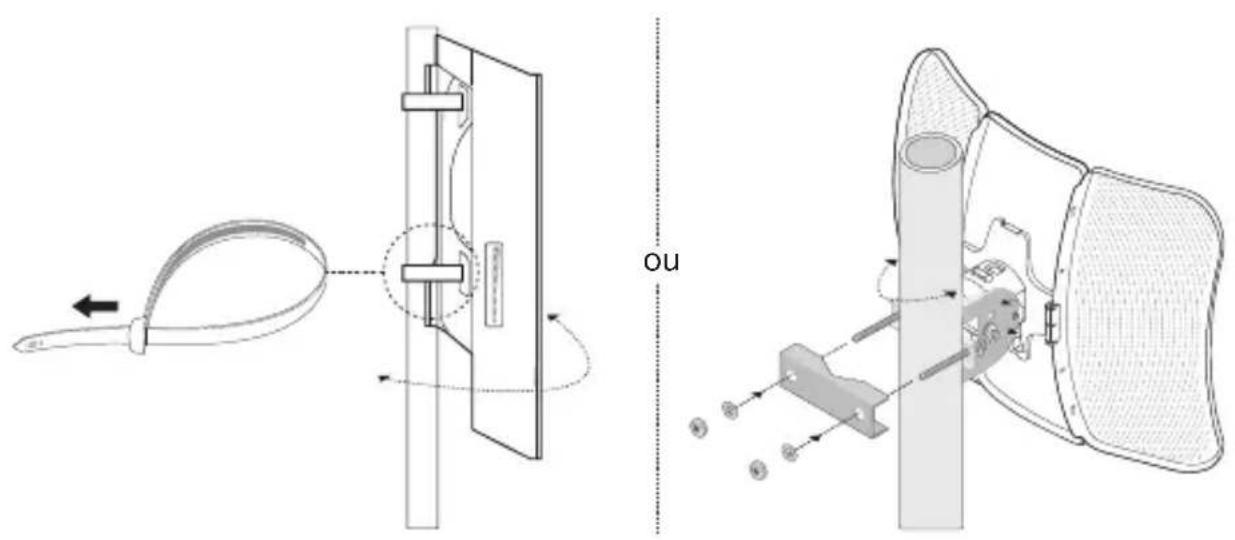

■ Fixation sur un mât

Sur site, fixer le point d'accès à un mât à l'aide des colliers de fixation fournis et orienter ensuite l'appareil en fonction de la zone à couvrir

■ Fixation murale (pour les produits fournis avec une platine de montage)

Fixer la platine à l'endroit souhaité, positionner le point d'accès en faisant coïncider les ergots de ce dernier avec les encoches de la platine et faire coulisser vers le bas jusqu'au verrouillage Visser ensuite les antennes au point d'accès

2 Installez le joint étanche (pour certains appareils)

Avant l'installation, insérez le câble Ethernet dans l'écrou, le fourreau déformable et le joint torique Suivez ensuite les étapes comme indiqué sur l'image:

(1) Branchez le câble Ethernet au port
(2) Montez le joint torique sur la tête du fourreau déformable et vissez le fourreau déformable sur le corps de l'appareil
(3) Insérez le câble Ethernet à travers la fente de l'étoupe avec le côté le plus épais vers le fourreau déformable

(4) Insérez l'étoupe sur le fourreau déformable

(5) Vissez l'écrou sur le fourreau déformable

Configuration logicielle

■ Mode administré

Pour configurer simultanément plusieurs points d'accès via le logiciel d'administration centralisé ou via un contrôleur Wi-Fi, reportez-vous au Mode d'emploi correspondant Vous pouvez télécharger le Mode d'emploi depuis notre site http://www.tp-link.com/fr

■ Mode autonome

Pour configurer un point d'accès via sa page Web d'administration, suivez les étapes ci-dessous

1. Saisir l'adresse IP du point d'accès depuis la barre d'adresse d'un navigateur Web et validez par la touche Entrée

Remarque :

• Pour les points d'accès Omada et Omada Pro, vous pouvez vérifier l'adresse IP via l'étiquette du produit.

• Pour les autres point d'accès, l'adresse IP par défaut est 192.168.0.254 et l'adresse IP de votre ordinateur doit être définie comme suit : 192.168.0.x ("x" pouvant prendre pour valeur un nombre compris entre 1 et 253).

• Saisir admin dans les champs nom d'utilisateur et mot de passe pour vous connecter

• Modifiez le nom d'utilisateur et le mot de passe par défaut pour remplacer les valeurs par défaut, puis commencez à configurer le point d'accès.

Informations de sécurité

• Garder l'appareil à l'écart du feu ou des environnements chauds NE PAS immerger dans l'eau ou dans tout autre liquide
• Ne pas tenter de démonter, réparer ou modifier l'appareil Si vous avez besoin d'une réparation, veuillez nous contacter
• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l'appareil
• Ne pas utiliser un chargeur différent de ceux recommandés
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites
• L'adaptateur doit être facilement accessible et se trouver à proximité de l'équipement
• L'adaptateur doit être utilisé à l'intérieur, où la température ambiante est inférieure ou égale à 40 °C
• La fiche du câble d'alimentation est utilisée comme dispositif de déconnexion, la prise de courant doit être facilement accessible

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls

Italiano

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

La déclaration CE de conformité originelle peut être trouvée à l'adresse

Concerne les produits de marque TP-Link uniquement Pour plus d'informations sur la période de garantie, les conditions et les procédures, veuillez visiter https://www.tp-link.com/fr/support

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final
