Tipo de producto	Punto de acceso exterior (CPE)
Marca	TP-Link
Modelo	CPE610
Dimensiones	Aproximadamente 140 x 80 x 30 mm
Peso	Aproximadamente 0,4 kg
Alimentación	PoE pasivo 24 V o inyector PoE adecuado
Frecuencia	5 GHz
Velocidad máxima	Hasta 300 Mbps
Antena	Antena direccional integrada (alta ganancia)
Puertos	1 puerto Ethernet 10/100 Mbps con PoE
Modo de funcionamiento	Punto de acceso, cliente, repetidor (modo puente)
Gestión	Interfaz web, software centralizado Omada, controlador hardware
Instalación	Fijación en mástil o pared (placa incluida)
Impermeabilidad	Junta hermética para protección contra la intemperie
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar productos químicos.
Seguridad	Cifrado WPA/WPA2, filtrado MAC, aislamiento inalámbrico
Piezas de repuesto y reparabilidad	No reparable por el usuario. Piezas de repuesto no proporcionadas.
Información general	Uso exterior, conforme a normas CE, FCC. Garantía depende del vendedor.

Preguntas frecuentes - CPE610 TP-LINK

¿Cómo configurar el CPE610 en modo autónomo?

Conecte el CPE610 a su red y acceda a su dirección IP (por defecto 192.168.0.254) mediante un navegador. Use las credenciales admin/admin. Modifique los parámetros SSID, contraseña y modo de funcionamiento deseado.

¿Puede el CPE610 alimentarse a través de un switch PoE estándar?

Sí, si el switch PoE cumple con la norma 802.3af o 802.3at (según la versión). Verifique las especificaciones: algunos modelos CPE610 usan PoE pasivo de 24 V. Use el inyector suministrado o un switch compatible.

¿Cuál es el alcance máximo del CPE610?

En condiciones de visibilidad directa, el CPE610 puede alcanzar un alcance de hasta 5 km en modo puente. El alcance real depende del entorno, los obstáculos y las antenas.

¿El CPE610 es resistente a la intemperie?

Sí, está diseñado para uso exterior con una carcasa hermética y una junta tórica que protege el puerto Ethernet. Siga las instrucciones de instalación para garantizar la estanqueidad.

¿Qué significan los LEDs en el CPE610?

El LED de Power indica alimentación, el LED de LAN indica conexión Ethernet, y el LED de WLAN indica actividad inalámbrica. Consulte el manual para detalles de los parpadeos.

¿Cómo actualizar el firmware del CPE610?

Descargue el último firmware desde el sitio web de TP-Link. Inicie sesión en la interfaz web, vaya a System Tools > Firmware Upgrade y seleccione el archivo. No corte la alimentación durante la actualización.

¿Se puede usar el CPE610 con un controlador Omada?

Sí, el CPE610 es compatible con los controladores Omada (software o hardware). En modo administrado, puede centralizar la gestión de varios puntos de acceso.

¿Cuáles son los parámetros de seguridad recomendados?

Active el cifrado WPA2-PSK con una contraseña segura. Desactive la difusión SSID si es necesario. Use el filtrado MAC para restringir el acceso y active el aislamiento inalámbrico.

¿Cómo restablecer el CPE610 a los valores de fábrica?

Mantenga presionado el botón Reset (ubicado en la carcasa) durante aproximadamente 10 segundos, hasta que los LEDs parpadeen. Suelte, el dispositivo se reiniciará con la configuración de fábrica.

¿El CPE610 soporta el modo cliente (estación)?

Sí, puede configurar el CPE610 en modo cliente para conectar un equipo Ethernet a una red Wi-Fi remota. Use la interfaz web para seleccionar este modo y asociar la red.

MANUAL DE USUARIO CPE610 TP-LINK

Nota: La imagen puede diferir del producto actual.

Topología Típica de Red

■ Modo de Gestión

Vía Software de Gestión Centralizado

Un ordenador funcionando con el software de gestión centralizado, el cual puede estar en la misma o diferente subred que los APs, se utiliza para la gestión centralizada de los APs

Puede obtener el software correspondiente desde nuestra página web:

http://www.tp-link.es

A través del controlador de hardware (Para APs Omada)

El controlador de hardware puede estar en la misma o diferente subred que los APs, la gestión del host se utiliza para acceder al controlador de hardware y gestionar los APs de manera centralizada

■ Modo Standalone

Conexión Hardware

Elija un método para conectar su dispositivo de acuerdo a los accesorios

■ Vía Switch PoE

Algunos APs pueden alimentarse a través del dispositivo PSE (como un switch PoE) que cumple con la clase de fuente de alimentación 2 (PS2) o fuente de alimentación limitada (LPS) de IEC 62368-1.

Nota: La disponibilidad depende del producto real. Consulte las especificaciones del producto.

■ Vía Adaptador PoE

Algunos AP pueden alimentarse a través del adaptador PoE.

Nota: La disponibilidad depende del producto real. Consulte las especificaciones del producto.

0

Instalación de Hardware

1 Elija un método de montaje del dispositivo

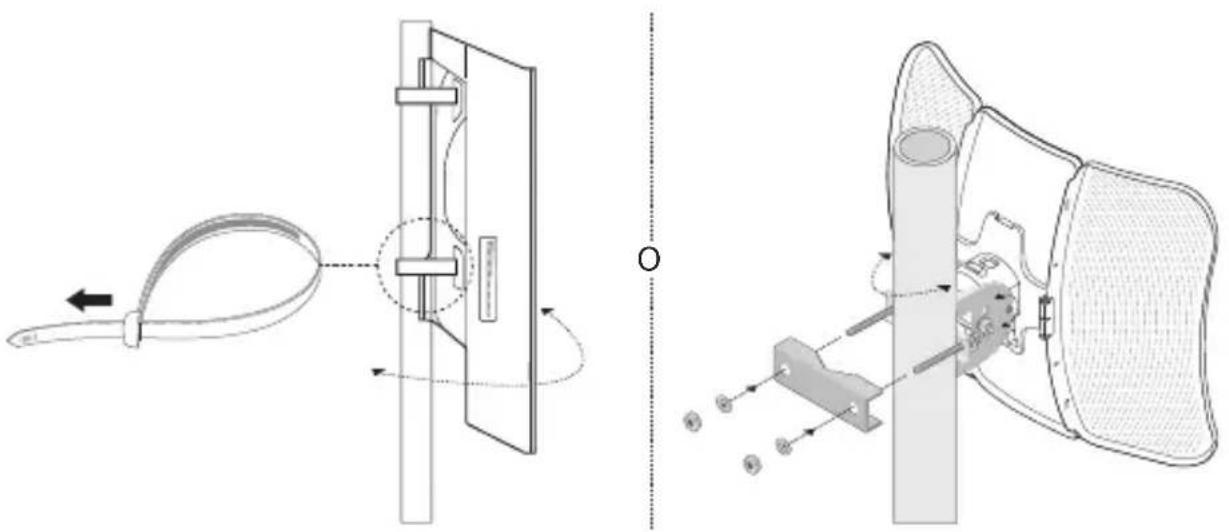

■ Montaje del Dispositivo en un Mástil

En la ubicación seleccionada, una el dispositivo a un punto adecuado del mástil y luego alinee el dispositivo aproximadamente hacia la dirección a la que haya orientado el dispositivo

■ Montaje del Dispositivo en Pared (para el producto con herrajes de montaje)

Monte el herraje en la posición que necesite en la pared. Apriete y deslice el dispositivo hasta cerrarlo Después, conecte las antenas al dispositivo

2 Instale el sello impermeable (para ciertos dispositivos)

Antes de la instalación, coloque el cable Ethernet a través de la cubierta en espiral, el soporte y el aro de goma Luego siga los pasos que se muestran en la imagen:

(1) Conecte el cable Ethernet al puerto
(2) Coloque el sello de goma en la cabeza del soporte y atornille el soporte al cuerpo del dispositivo
(3) Coloque el cable Ethernet a través de la ranura del sello con el lado más grueso hacia el soporte

(5) Atornille la cubierta en espiral al soporte

Configuraciones de Software

■ Modo de Gestión

Para configurar dispositivos de manera masiva a través del software centralizado de gestión o desde el controlador inalámbrico, por favor diríjase a la Guía de Usuario correspondiente Puede descargar la Guía de Usuario de nuestra web

■ Modo Standalone

Para configurar un dispositivo a través del sistema de gestión basado en web, por favor siga los siguientes pasos

1. Inicie un navegador web e introduzca la dirección IP de su dispositivo en la barra de direcciones y presione Intro

Nota:

• En el caso de los AP Omada, puede comprobar la dirección IP a través de la etiqueta del producto.

• Para otros productos, la dirección IP por defecto es 192.168.0.254 y la dirección IP de su ordenador debe estar configurada como 192.168.0.x ("x" es cualquier número entre 1 y 253).

• Introduzca admin para iniciar sesión tanto en Nombre de Usuario como en Contraseña

• Cambie el Nombre de Usuario y Contraseña por defecto para proteger su dispositivo, después empiece a configurar el dispositivo.

Topologia de Rede Típica

■ Através de Switch PoE

■ Através de Adaptador PoE

Información de seguridad

• Mantener el dispositivo alejado del fuego o de ambientes calientes No sumergir en agua ni en ningún otro líquido
• No intente desmontarlo, repararlo o modificar el dispositivo Si necesita servicio técnico, póngase en contacto con nosotros
• No utilice para cargar el dispositivo cargadores o cables USB dañados
• No utilice cualquier otro cargador diferente al recomendado
• No utilice el dispositivo donde los dispositivos inalámbricos no están permitidos
• El adaptador debe ser instalado cerca del equipo y en un lugar de fácil acceso.
• Adaptador debe utilizarse en interiores donde la temperatura ambiente es inferior o

igual a 40 °C

- El enchufe del cable de alimentación se utiliza como dispositivo de desconexión, la toma de corriente debe ser fácilmente accesible

Por favor lea y siga las indicaciones anteriores de seguridad cuando el dispositivo esté funcionando No nos haremos responsables de posibles daños o accidentes que puedan ocurrir debido a un uso incorrecto del dispositivo Por favor utilice este producto de manera correcta y bajo su propia responsabilidad.

Ελληνικά

Por la presente TP-Link declara que este dispositivo cumple con los requisitos esenciales y otras disposiciones relevantes de las directivas 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

La declaración original CE de la conformidad puede encontrarse en:

Sólo para productos que porten la marca TP-Link Para obtener información sobre el período de garantía, política y procedimientos, visitar https://www.tp-link.com/es/support

ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA)

EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS

RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN

TP-Link garantiza el producto de hardware que porta la marca TP-Link contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-Link por un periodo que depende del servicio local desde la fecha original de compra en la tienda por parte del usuario final adquiriente
