Tipo de producto	Punto de acceso exterior
Marca	TP-Link
Modelo	WBS510
Dimensiones	200 x 200 x 70 mm
Peso	1.2 kg
Alimentación	PoE (Power over Ethernet) 802.3af
Consumo eléctrico	12 W máx.
Estándares inalámbricos	IEEE 802.11a/b/g/n/ac
Bandas de frecuencia	5 GHz
Velocidad inalámbrica máxima	867 Mbps (5 GHz)
Puertos	1 puerto Gigabit Ethernet (PoE)
Antenas	2 antenas omnidireccionales integradas
Grado de protección	IP65 (resistente a la intemperie)
Funciones principales	Punto de acceso, puente inalámbrico (WDS), repetidor
Gestión	Interfaz web, utilidad TP-Link Pharos Control
Seguridad	WPA/WPA2-PSK, WPA2-Enterprise, filtrado MAC
Mantenimiento y limpieza	Limpiar con un paño seco, evitar disolventes
Piezas de repuesto	Adaptador de corriente (no incluido), kit de montaje
Reparabilidad	No hay piezas reparables por el usuario
Temperatura de funcionamiento	-30 °C a 70 °C

Preguntas frecuentes - WBS510 TP-LINK

¿Cómo configurar el TP-Link WBS510 por primera vez?

Conecte el punto de acceso a su red a través de PoE, abra un navegador e ingrese la dirección IP predeterminada (192.168.0.100). Use el nombre de usuario y contraseña predeterminados 'admin/admin'. Siga el asistente de configuración rápida.

¿El WBS510 admite el modo puente inalámbrico?

Sí, el WBS510 admite el modo WDS (Sistema de Distribución Inalámbrica) para funcionar como un puente inalámbrico entre dos redes.

¿Cuál es el alcance máximo del WBS510?

En exteriores, el alcance puede alcanzar hasta 2 km en línea de visión directa, según el entorno y la configuración.

¿Puedo usar el WBS510 con un router que no sea TP-Link?

Sí, el WBS510 es compatible con cualquier router estándar que use el protocolo Ethernet y PoE. No se requiere ninguna marca específica.

¿Cómo restablecer el WBS510 a los valores de fábrica?

Mantenga presionado el botón Reset en la parte posterior del dispositivo durante unos 10 segundos hasta que el LED parpadee. Se restablecerán los valores de fábrica.

¿El WBS510 es compatible con el estándar 802.3af PoE?

Sí, es compatible con el estándar 802.3af PoE. Use un inyector PoE o un conmutador PoE para alimentarlo.

¿Cómo asegurar mi red inalámbrica en el WBS510?

En la interfaz web, vaya a Wireless > Security. Elija WPA2-PSK con una contraseña segura. También puede activar el filtrado MAC.

¿El WBS510 se puede montar en un mástil?

Sí, viene con un kit de montaje adecuado para mástil. Asegúrese de fijar bien el dispositivo y colocarlo para una cobertura óptima.

¿Qué hacer si la interfaz web del WBS510 es inaccesible?

Verifique que su computadora esté en la misma subred (ej. 192.168.0.x). Intente restablecer el dispositivo. Asegúrese de que PoE funcione correctamente.

¿El WBS510 admite el modo repetidor?

Sí, el modo repetidor está disponible. En la interfaz, seleccione 'Repeater' como modo de funcionamiento y elija la red a extender.

MANUAL DE USUARIO WBS510 TP-LINK

Nota: La imagen puede diferir del producto actual.

Topología Típica de Red

■ Modo de Gestión

Vía Software de Gestión Centralizado

Un ordenador funcionando con el software de gestión centralizado, el cual puede estar en la misma o diferente subred que los APs, se utiliza para la gestión centralizada de los APs

Puede obtener el software correspondiente desde nuestra página web:

http://www.tp-link.es

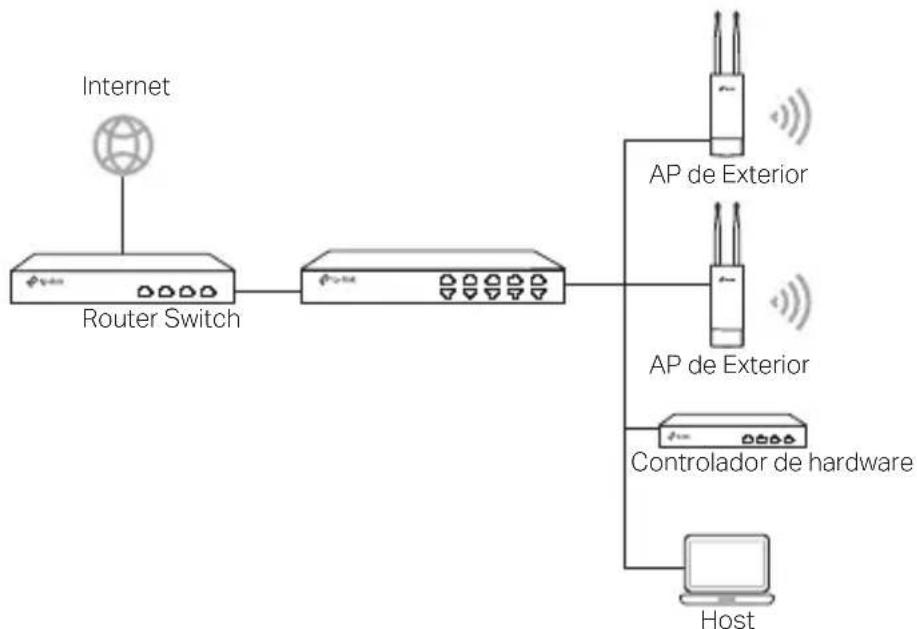

A través del controlador de hardware (Para APs Omada)

El controlador de hardware puede estar en la misma o diferente subred que los APs, la gestión del host se utiliza para acceder al controlador de hardware y gestionar los APs de manera centralizada

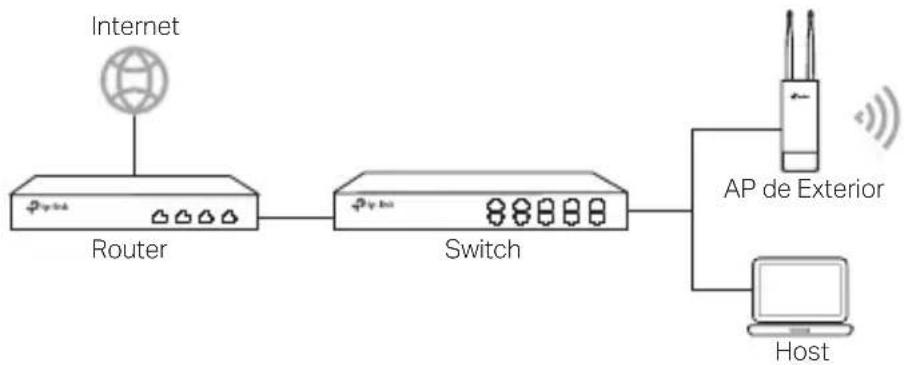

■ Modo Standalone

Conexión Hardware

Elija un método para conectar su dispositivo de acuerdo a los accesorios

■ Vía Switch PoE

Algunos APs pueden alimentarse a través del dispositivo PSE (como un switch PoE) que cumple con la clase de fuente de alimentación 2 (PS2) o fuente de alimentación limitada (LPS) de IEC 62368-1.

Nota: La disponibilidad depende del producto real. Consulte las especificaciones del producto.

■ Vía Adaptador PoE

Algunos AP pueden alimentarse a través del adaptador PoE.

Nota: La disponibilidad depende del producto real. Consulte las especificaciones del producto.

0

Instalación de Hardware

1 Elija un método de montaje del dispositivo

■ Montaje del Dispositivo en un Mástil

En la ubicación seleccionada, una el dispositivo a un punto adecuado del mástil y luego alinee el dispositivo aproximadamente hacia la dirección a la que haya orientado el dispositivo

■ Montaje del Dispositivo en Pared (para el producto con herrajes de montaje)

Monte el herraje en la posición que necesite en la pared. Apriete y deslice el dispositivo hasta cerrarlo Después, conecte las antenas al dispositivo

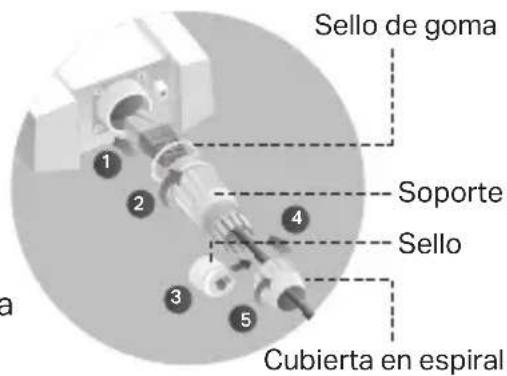

2 Instale el sello impermeable (para ciertos dispositivos)

Antes de la instalación, coloque el cable Ethernet a través de la cubierta en espiral, el soporte y el aro de goma Luego siga los pasos que se muestran en la imagen:

(1) Conecte el cable Ethernet al puerto
(2) Coloque el sello de goma en la cabeza del soporte y atornille el soporte al cuerpo del dispositivo
(3) Coloque el cable Ethernet a través de la ranura del sello con el lado más grueso hacia el soporte

(5) Atornille la cubierta en espiral al soporte

Configuraciones de Software

■ Modo de Gestión

Para configurar dispositivos de manera masiva a través del software centralizado de gestión o desde el controlador inalámbrico, por favor diríjase a la Guía de Usuario correspondiente Puede descargar la Guía de Usuario de nuestra web

■ Modo Standalone

Para configurar un dispositivo a través del sistema de gestión basado en web, por favor siga los siguientes pasos

1. Inicie un navegador web e introduzca la dirección IP de su dispositivo en la barra de direcciones y presione Intro

Nota:

• En el caso de los AP Omada, puede comprobar la dirección IP a través de la etiqueta del producto.

• Para otros productos, la dirección IP por defecto es 192.168.0.254 y la dirección IP de su ordenador debe estar configurada como 192.168.0.x ("x" es cualquier número entre 1 y 253).

• Introduzca admin para iniciar sesión tanto en Nombre de Usuario como en Contraseña

• Cambie el Nombre de Usuario y Contraseña por defecto para proteger su dispositivo, después empiece a configurar el dispositivo.

Topologia de Rede Típica

■ Através de Switch PoE

■ Através de Adaptador PoE

Información de seguridad

• Mantener el dispositivo alejado del fuego o de ambientes calientes No sumergir en agua ni en ningún otro líquido
• No intente desmontarlo, repararlo o modificar el dispositivo Si necesita servicio técnico, póngase en contacto con nosotros
• No utilice para cargar el dispositivo cargadores o cables USB dañados
• No utilice cualquier otro cargador diferente al recomendado
• No utilice el dispositivo donde los dispositivos inalámbricos no están permitidos
• El adaptador debe ser instalado cerca del equipo y en un lugar de fácil acceso.
• Adaptador debe utilizarse en interiores donde la temperatura ambiente es inferior o

igual a 40 °C

- El enchufe del cable de alimentación se utiliza como dispositivo de desconexión, la toma de corriente debe ser fácilmente accesible

Por favor lea y siga las indicaciones anteriores de seguridad cuando el dispositivo esté funcionando No nos haremos responsables de posibles daños o accidentes que puedan ocurrir debido a un uso incorrecto del dispositivo Por favor utilice este producto de manera correcta y bajo su propia responsabilidad.

Ελληνικά

Por la presente TP-Link declara que este dispositivo cumple con los requisitos esenciales y otras disposiciones relevantes de las directivas 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

La declaración original CE de la conformidad puede encontrarse en:

Sólo para productos que porten la marca TP-Link Para obtener información sobre el período de garantía, política y procedimientos, visitar https://www.tp-link.com/es/support

ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA)

EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS

RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN

TP-Link garantiza el producto de hardware que porta la marca TP-Link contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-Link por un periodo que depende del servicio local desde la fecha original de compra en la tienda por parte del usuario final adquiriente
