Type de produit	Point d'accès extérieur
Marque	TP-Link
Modèle	WBS510
Dimensions	200 x 200 x 70 mm
Poids	1.2 kg
Alimentation	PoE (Power over Ethernet) 802.3af
Consommation électrique	12 W max
Normes sans fil	IEEE 802.11a/b/g/n/ac
Bandes de fréquence	5 GHz
Débit sans fil maximal	867 Mbps (5 GHz)
Ports	1 port Gigabit Ethernet (PoE)
Antennes	2 antennes omnidirectionnelles intégrées
Indice de protection	IP65 (résistant aux intempéries)
Fonctions principales	Point d'accès, pont sans fil (WDS), répéteur
Gestion	Interface web, utilité TP-Link Pharos Control
Sécurité	WPA/WPA2-PSK, WPA2-Enterprise, filtrage MAC
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter les solvants
Pièces détachées	Adaptateur secteur (non fourni), kit de montage
Réparabilité	Pas de pièces réparables par l'utilisateur
Température de fonctionnement	-30 °C à 70 °C

FOIRE AUX QUESTIONS - WBS510 TP-LINK

Comment configurer le TP-Link WBS510 pour la première fois ?

Connectez le point d'accès à votre réseau via PoE, ouvrez un navigateur et saisissez l'adresse IP par défaut (192.168.0.100). Utilisez le nom d'utilisateur et mot de passe par défaut 'admin/admin'. Suivez l'assistant de configuration rapide.

Le WBS510 supporte-t-il le mode pont sans fil ?

Oui, le WBS510 prend en charge le mode WDS (Wireless Distribution System) pour fonctionner comme un pont sans fil entre deux réseaux.

Quelle est la portée maximale du WBS510 ?

En extérieur, la portée peut atteindre jusqu'à 2 km en visibilité directe, selon l'environnement et la configuration.

Puis-je utiliser le WBS510 avec un routeur non TP-Link ?

Oui, le WBS510 est compatible avec tout routeur standard utilisant le protocole Ethernet et PoE. Aucune marque spécifique n'est requise.

Comment réinitialiser le WBS510 aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote. Les paramètres seront rétablis.

Le WBS510 est-il compatible avec la norme 802.3af PoE ?

Oui, il est compatible avec la norme 802.3af PoE. Utilisez un injecteur PoE ou un commutateur PoE pour l'alimenter.

Comment sécuriser mon réseau sans fil sur le WBS510 ?

Dans l'interface web, allez dans Wireless > Security. Choisissez WPA2-PSK avec un mot de passe fort. Vous pouvez également activer le filtrage MAC.

Le WBS510 peut-il être monté sur un mât ?

Oui, il est livré avec un kit de montage adapté pour mât. Assurez-vous de bien fixer l'appareil et de le positionner pour une couverture optimale.

Que faire si l'interface web du WBS510 est inaccessible ?

Vérifiez que votre ordinateur est sur le même sous-réseau (ex: 192.168.0.x). Essayez de réinitialiser l'appareil. Assurez-vous que le PoE fonctionne correctement.

Le WBS510 prend-il en charge le mode répéteur ?

Oui, le mode répéteur est disponible. Dans l'interface, sélectionnez 'Repeater' comme mode de fonctionnement et choisissez le réseau à étendre.

MODE D'EMPLOI WBS510 TP-LINK

Remarque: L'aspect des illustrations peut différer de celui du produit réel.

Topologie d'un réseau typique

■ Mode administré

Via le logiciel d'administration centralisé

Un ordinateur exécutant le logiciel d'administration centralisé, qui peut être dans le même sous-réseau ou non que celui des points d'accès, est utilisé pour administrer de manière centralisée les PA (Point d'Accès)

Vous pouvez obtenir le logiciel d'aministration depuis : http://www.tp-link.fr

Via Contrôleur Matériel (pour les points d'accès Omada)

Le contrôleur matériel peut être dans le même sous-réseau ou Wi-Fi points d'accès L'hôte d'administration est utilisé pour se connecter au contrôleur matériel pour administrer centralement les PA (Point d'Accès)

■ Mode autonome

Branchements

Choisissez une méthode pour brancher votre PA en fonction de ses caractéristiques

■ Via un switch PoE

Certains points d'accès peuvent être alimentés via un PSE (Power Source Equipment : tel qu'un switch ou un injecteur PoE) conforme à la classe de source d'alimentation 2 (PS2) ou à la source d'alimentation limitée (LPS) de la norme CEI 62368-1

Remarque : la disponibilité dépend du produit réel. Veuillez vous référer aux spécifications du produit.

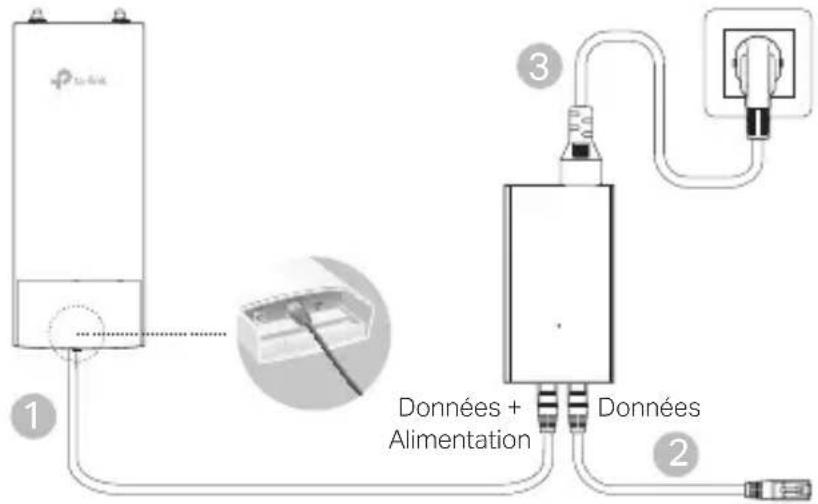

■ Via un adaptateur PoE

Certains points d'accès peuvent être alimentés via un adaptateur PoE spécifique (fourni en ce cas). Remarque : la disponibilité dépend du produit réel. Veuillez vous référer aux spécifications du produit.

ou

Fixation du point d'accès

1 Choisissez la méthode correspondant à votre besoin

■ Fixation sur un mât

Sur site, fixer le point d'accès à un mât à l'aide des colliers de fixation fournis et orienter ensuite l'appareil en fonction de la zone à couvrir

■ Fixation murale (pour les produits fournis avec une platine de montage)

Fixer la platine à l'endroit souhaité, positionner le point d'accès en faisant coïncider les ergots de ce dernier avec les encoches de la platine et faire coulisser vers le bas jusqu'au verrouillage Visser ensuite les antennes au point d'accès

2 Installez le joint étanche (pour certains appareils)

Avant l'installation, insérez le câble Ethernet dans l'écrou, le fourreau déformable et le joint torique Suivez ensuite les étapes comme indiqué sur l'image:

(1) Branchez le câble Ethernet au port
(2) Montez le joint torique sur la tête du fourreau déformable et vissez le fourreau déformable sur le corps de l'appareil
(3) Insérez le câble Ethernet à travers la fente de l'étoupe avec le côté le plus épais vers le fourreau déformable

(4) Insérez l'étoupe sur le fourreau déformable

(5) Vissez l'écrou sur le fourreau déformable

Configuration logicielle

■ Mode administré

Pour configurer simultanément plusieurs points d'accès via le logiciel d'administration centralisé ou via un contrôleur Wi-Fi, reportez-vous au Mode d'emploi correspondant Vous pouvez télécharger le Mode d'emploi depuis notre site http://www.tp-link.com/fr

■ Mode autonome

Pour configurer un point d'accès via sa page Web d'administration, suivez les étapes ci-dessous

1. Saisir l'adresse IP du point d'accès depuis la barre d'adresse d'un navigateur Web et validez par la touche Entrée

Remarque :

• Pour les points d'accès Omada et Omada Pro, vous pouvez vérifier l'adresse IP via l'étiquette du produit.

• Pour les autres point d'accès, l'adresse IP par défaut est 192.168.0.254 et l'adresse IP de votre ordinateur doit être définie comme suit : 192.168.0.x ("x" pouvant prendre pour valeur un nombre compris entre 1 et 253).

• Saisir admin dans les champs nom d'utilisateur et mot de passe pour vous connecter

• Modifiez le nom d'utilisateur et le mot de passe par défaut pour remplacer les valeurs par défaut, puis commencez à configurer le point d'accès.

Informations de sécurité

• Garder l'appareil à l'écart du feu ou des environnements chauds NE PAS immerger dans l'eau ou dans tout autre liquide
• Ne pas tenter de démonter, réparer ou modifier l'appareil Si vous avez besoin d'une réparation, veuillez nous contacter
• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l'appareil
• Ne pas utiliser un chargeur différent de ceux recommandés
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites
• L'adaptateur doit être facilement accessible et se trouver à proximité de l'équipement
• L'adaptateur doit être utilisé à l'intérieur, où la température ambiante est inférieure ou égale à 40 °C
• La fiche du câble d'alimentation est utilisée comme dispositif de déconnexion, la prise de courant doit être facilement accessible

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls

Italiano

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

La déclaration CE de conformité originelle peut être trouvée à l'adresse

Concerne les produits de marque TP-Link uniquement Pour plus d'informations sur la période de garantie, les conditions et les procédures, veuillez visiter https://www.tp-link.com/fr/support

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final
