WBS510 - Ponto de acesso TP-LINK - Manual de utilização gratuito

Tipo de produto	Ponto de acesso externo
Marca	TP-Link
Modelo	WBS510
Dimensões	200 x 200 x 70 mm
Peso	1.2 kg
Alimentação	PoE (Power over Ethernet) 802.3af
Consumo elétrico	12 W máx
Padrões sem fio	IEEE 802.11a/b/g/n/ac
Bandas de frequência	5 GHz
Taxa de transferência sem fio máxima	867 Mbps (5 GHz)
Portas	1 porta Gigabit Ethernet (PoE)
Antenas	2 antenas omnidirecionais integradas
Índice de proteção	IP65 (resistente às intempéries)
Funções principais	Ponto de acesso, ponte sem fio (WDS), repetidor
Gerenciamento	Interface web, utilitário TP-Link Pharos Control
Segurança	WPA/WPA2-PSK, WPA2-Enterprise, filtragem MAC
Manutenção e limpeza	Limpar com um pano seco, evitar solventes
Peças sobressalentes	Adaptador de energia (não fornecido), kit de montagem
Reparabilidade	Sem peças reparáveis pelo usuário
Temperatura de operação	-30 °C a 70 °C

Perguntas frequentes - WBS510 TP-LINK

Como configurar o TP-Link WBS510 pela primeira vez?

Conecte o ponto de acesso à sua rede via PoE, abra um navegador e digite o endereço IP padrão (192.168.0.100). Use o nome de usuário e senha padrão 'admin/admin'. Siga o assistente de configuração rápida.

O WBS510 suporta o modo ponte sem fio?

Sim, o WBS510 suporta o modo WDS (Wireless Distribution System) para funcionar como uma ponte sem fio entre duas redes.

Qual é o alcance máximo do WBS510?

Em ambientes externos, o alcance pode chegar até 2 km em linha de visada, dependendo do ambiente e da configuração.

Posso usar o WBS510 com um roteador que não seja TP-Link?

Sim, o WBS510 é compatível com qualquer roteador padrão que use o protocolo Ethernet e PoE. Nenhuma marca específica é necessária.

Como redefinir o WBS510 para as configurações de fábrica?

Mantenha pressionado o botão Reset na parte traseira do dispositivo por cerca de 10 segundos até que o LED pisque. As configurações serão restauradas.

O WBS510 é compatível com o padrão 802.3af PoE?

Sim, é compatível com o padrão 802.3af PoE. Use um injetor PoE ou um switch PoE para alimentá-lo.

Como proteger minha rede sem fio no WBS510?

Na interface web, vá em Wireless > Security. Escolha WPA2-PSK com uma senha forte. Você também pode ativar a filtragem MAC.

O WBS510 pode ser montado em um mastro?

Sim, ele vem com um kit de montagem adequado para mastro. Certifique-se de fixar bem o dispositivo e posicioná-lo para uma cobertura ideal.

O que fazer se a interface web do WBS510 estiver inacessível?

Verifique se o seu computador está na mesma sub-rede (ex: 192.168.0.x). Tente redefinir o dispositivo. Certifique-se de que o PoE está funcionando corretamente.

O WBS510 suporta o modo repetidor?

Sim, o modo repetidor está disponível. Na interface, selecione 'Repeater' como modo de operação e escolha a rede a ser estendida.

MANUAL DE UTILIZADOR WBS510 TP-LINK

Nota: A imagem poderá ser diferente do produto atual.

■ Modo de Gestão (Managed Mode)

Através do Software de Gestão Centralizada

Um computador que utilize o Software de Gestão Centralizada, pode estar na mesma sub-rede ou noutra com os APs, sendo utilizado para gerir centralmente os APs

Poderá obter o Software correspondente através do nosso website em http://www.tp-link.pt

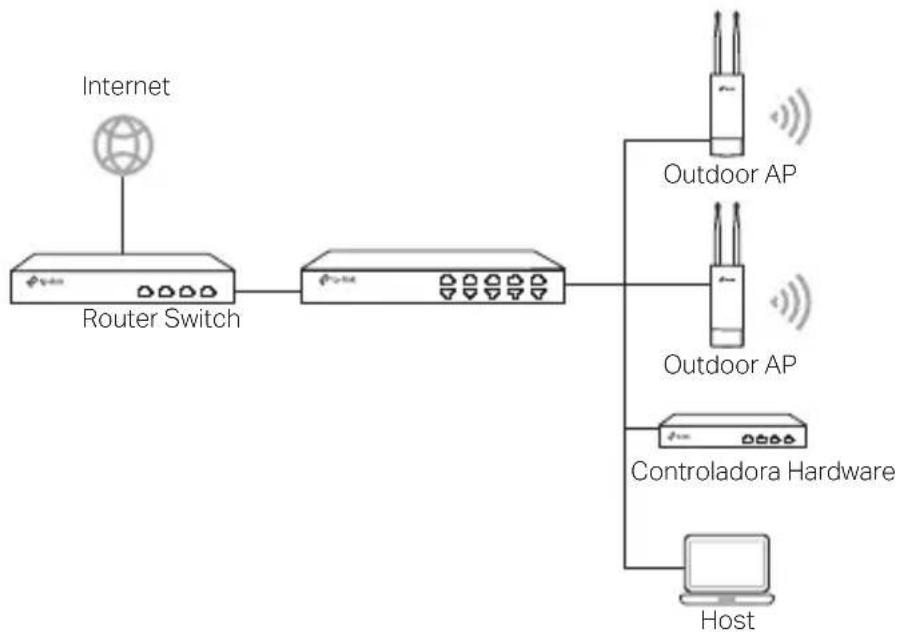

Via Controladora Hardware (para APs Omada)

A Controladora Hardware pode estar na mesma sub-rede ou noutra com os APs O Host de gestão é utilizado para efetuar a autenticação na Controladora Hardware para gerir centralmente os APs

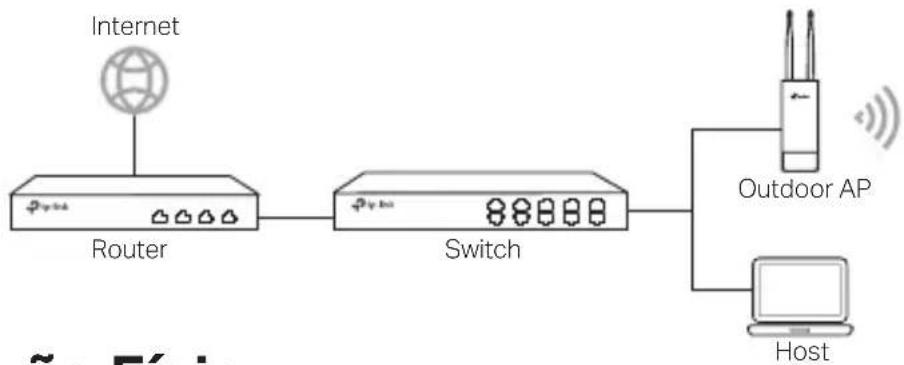

■ Modo Individual (Standalone Mode)

Conexão Física

Escolha um dos métodos para conectar o seu dispositivo de acordo com os acessórios

Alguns APs podem ser alimentados através do dispositivo PSE (tal como um switch PoE) que cumpre com a Classe 2 (PS2) ou Fonte de Alimentação Limitada (LPS) da IEC 62368-1

Nota: A disponibilidade depende do produto. Por favor consulte as especificações do produto.

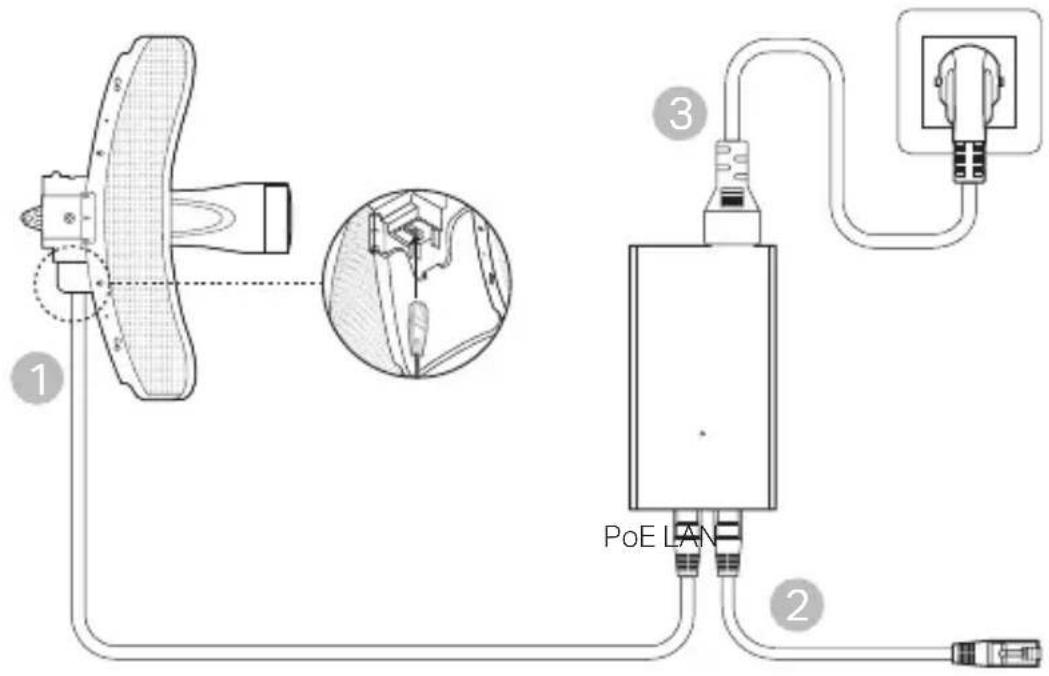

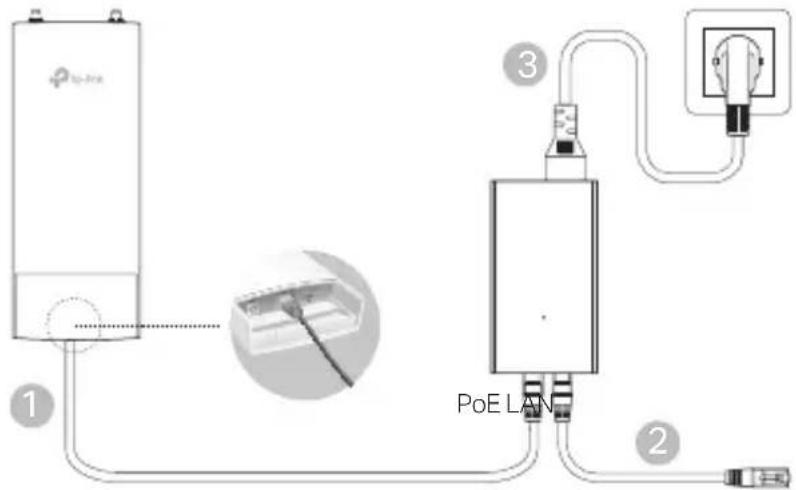

Alguns APs podem ser alimentados através do adaptador PoE

Nota: A disponibilidade depende do produto. Por favor consulte as especificações do produto.

ou

Instalação Física

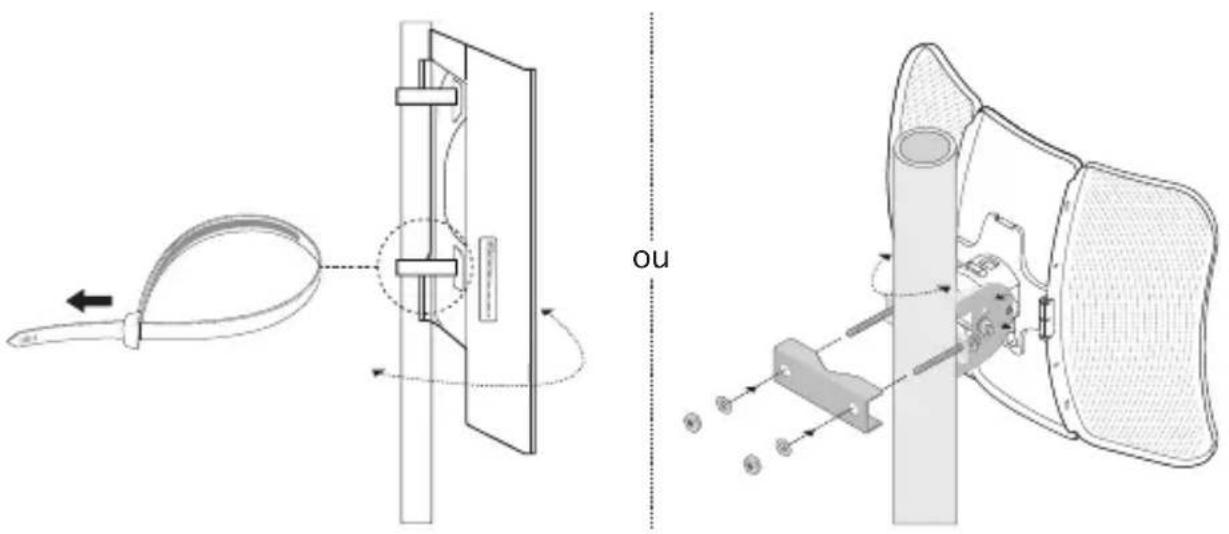

1 Escolha um dos métodos para instalar o seu dispositivo ■ Instalação em poste.

No local pretendido, fixe o dispositivo num ponto adequado do poste e em seguida, alinhe o dispositivo aproximadamente à direção pretendida

■ Instalação do dispositivo na parede (para os produtos com os adaptadores de fixação de parede)

Instale o adaptador de aplicação na parede na posição pretendida Empurre e deslize o dispositivo para fixar no lugar. Em seguida, conecte as antenas ao dispositivo

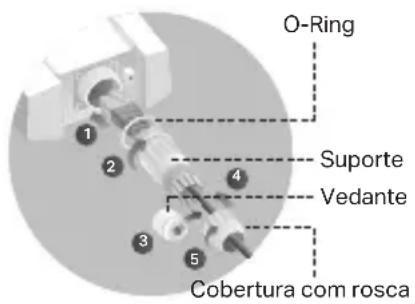

2 Instale o vedante à prova de água (para certos equipamentos)

Antes de instalar, encaixe o cabo Ethernet através da cobertura com rosca, do suporte e do O-ring Depois, siga os passos como mostrados na imagem:

1) Ligue o cabo Ethernet à porta
2) Encaixe o O-Ring na cabeça do suporte, e enrosque o suporte ao equipamento
(3) Encaixe o cabo Ethernet através da ranhura do vedante com o lado mais grosso virado para o suporte

(4) Fixe o vedante ao suporte

(5) Enrosque a cobertura em espiral ao suporte

Configurações de Software

■ Modo de Gestão (Managed Mode)

Para configurar os dispositivos massivamente através de um software de gestão centralizado ou através de uma Controladora Wi-Fi, consulte o Guia do Utilizador correspondente ao produto Poderá efetuar o download do Guia do Utilizador através do nosso web site http://www.tp-link.pt

■ Modo Individual (Standalone Mode)

Para configurar o produto através da página de gestão, por favor efetue os seguintes passos:

1. Inicie o seu web browser e introduza o endereço IP do produto na barra de endereços e pressione a tecla Enter

Nota:

• Para os APs Omada, é possível verificar o endereço IP através da etiqueta do produto.

• Para os outros produtos, o endereço de IP por defeito é o 192.168.0.254, No seu computador deverá definir um endereço de IP da gama 192.168.0.x ("x" poderá ser entre 1 e 253).

• As credenciais para o acesso são a palavra admin para o Utilizador e Palavra-passe

• Altere as credenciais de acesso iniciais (Utilizador e Palavra-passe) para proteger o seu equipamento, e poderá dar início à configuração do mesmo.

Informação de Segurança

• Mantenha o equipamento longe do fogo ou de ambientes quentes Não mergulhe em água ou qualquer outro líquido
• Não tente abrir, reparar ou modificar o dispositivo Se precisar de suporte, por favor contacte-nos
• Não utilize um carregador ou cabo USB danificado para carregar o dispositivo
• Não utilize carregadores que não sejam os recomendados
• Não utilize este dispositivo em locais onde dispositivos Wi-Fi não são autorizados
• O adaptador deve ser instalado perto do equipamento e estar acessível
• O adaptador deve ser utilizado em interiores onde a temperatura ambiente é inferior ou igual a 40 °C
• A ficha do cabo de alimentação é utilizada como tomada de desconexão equipamento, a tomada deve ser de fácil acesso

Por favor leia e siga as instruções de segurança acima quando operar o dispositivo. Não é garantido que acidentes ou estragos possam ocorrer devido à utilização incorreta do produto Por favor utilize este produto corretamente

Suomi

Turvallisuustiedot

A TP-Link declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições das Diretivas 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

A declaração original de conformidade UE pode ser encontrada em

Apenas para Produtos da Marca TP-Link. Para obter informações sobre o período de garantia, política e procedimentos, visite https://www.tp-link.com/pt/support ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS)

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES

A TP-Link fornece garantia a qualquer produto da marca TP-Link contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de acordo com as orientações fornecidas pela TP-Link, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final
