Tuotetyyppi	Ulkokäyttöön tarkoitettu tukiasema
Merkki	TP-Link
Malli	WBS510
Mitat	200 x 200 x 70 mm
Paino	1.2 kg
Virtalähde	PoE (Power over Ethernet) 802.3af
Sähkönkulutus	12 W max
Langattomat standardit	IEEE 802.11a/b/g/n/ac
Taajuuskaistat	5 GHz
Suurin langaton tiedonsiirtonopeus	867 Mbps (5 GHz)
Portit	1 Gigabit Ethernet -portti (PoE)
Antennit	2 sisäänrakennettua ympärisäteilevää antennia
Suojausluokka	IP65 (säänkestävä)
Päätoiminnot	Tukiasema, langaton silta (WDS), toistin
Hallinta	Web-käyttöliittymä, TP-Link Pharos Control -apuohjelma
Turvallisuus	WPA/WPA2-PSK, WPA2-Enterprise, MAC-suodatus
Huolto ja puhdistus	Puhdista kuivalla liinalla, vältä liuottimia
Varaosat	Verkkolaite (ei mukana), asennussarja
Korjattavuus	Ei käyttäjän korjattavissa olevia osia
Käyttölämpötila	-30 °C - 70 °C

Usein kysytyt kysymykset - WBS510 TP-LINK

Kuinka määrittää TP-Link WBS510 ensimmäistä kertaa?

Yhdistä tukiasema verkkoosi PoE:n kautta, avaa selain ja syötä oletus-IP-osoite (192.168.0.100). Käytä oletuskäyttäjätunnusta ja salasanaa 'admin/admin'. Seuraa pika-asennusohjattua toimintoa.

Tukeeko WBS510 langattoman sillan tilaa?

Kyllä, WBS510 tukee WDS-tilaa (Wireless Distribution System) toimiakseen langattomana siltaan kahden verkon välillä.

Mikä on WBS510:n enimmäiskantama?

Ulkona kantama voi olla enintään 2 km suorassa näköyhteydessä ympäristöstä ja kokoonpanosta riippuen.

Voinko käyttää WBS510:tä ei-TP-Link-reitittimen kanssa?

Kyllä, WBS510 on yhteensopiva minkä tahansa standardireitittimen kanssa, joka käyttää Ethernet- ja PoE-protokollaa. Erityistä merkkiä ei vaadita.

Kuinka palauttaa WBS510 tehdasasetuksiin?

Pidä laitteen takana olevaa Reset-painiketta painettuna noin 10 sekunnin ajan, kunnes merkkivalo vilkkuu. Asetukset palautetaan tehdasasetuksiin.

Onko WBS510 yhteensopiva 802.3af PoE -standardin kanssa?

Kyllä, se on yhteensopiva 802.3af PoE -standardin kanssa. Käytä PoE-injektoria tai PoE-kytkintä sen virransyöttöön.

Kuinka suojata langaton verkko WBS510:ssä?

Web-käyttöliittymässä siirry kohtaan Wireless > Security. Valitse WPA2-PSK vahvalla salasanalla. Voit myös ottaa MAC-suodatuksen käyttöön.

Voidaanko WBS510 asentaa mastoon?

Kyllä, se toimitetaan mastoon sopivan asennussarjan kanssa. Varmista, että laite on kiinnitetty kunnolla ja sijoitettu optimaalisen peiton saavuttamiseksi.

Mitä tehdä, jos WBS510:n web-käyttöliittymä ei ole käytettävissä?

Tarkista, että tietokoneesi on samassa aliverkossa (esim. 192.168.0.x). Yritä palauttaa laite tehdasasetuksiin. Varmista, että PoE toimii oikein.

Tukeeko WBS510 toistintilaa?

Kyllä, toistintila on käytettävissä. Valitse käyttöliittymässä toimintatilaksi 'Repeater' ja valitse laajennettava verkko.

KÄYTTÖOHJE WBS510 TP-LINK

Huomio: Kuva saattaa poiketa itse tuotteesta.

Tyypillinen verkkokartta

Hallintatila

Keskitetyn hallintaohjelmiston kautta

Keskitettyä hallintaohjelmistoa pyörittävää tietokonetta, joka voi olla liityntäpisteen (AP) kanssa samassa tai eri aliverkossa, käytetään hallitsemaan liityntäpisteitä keskitetysti.

Löydät sopivan ohjelmiston verkkosivustoltamme osoitteesta http://www.tp-link.com

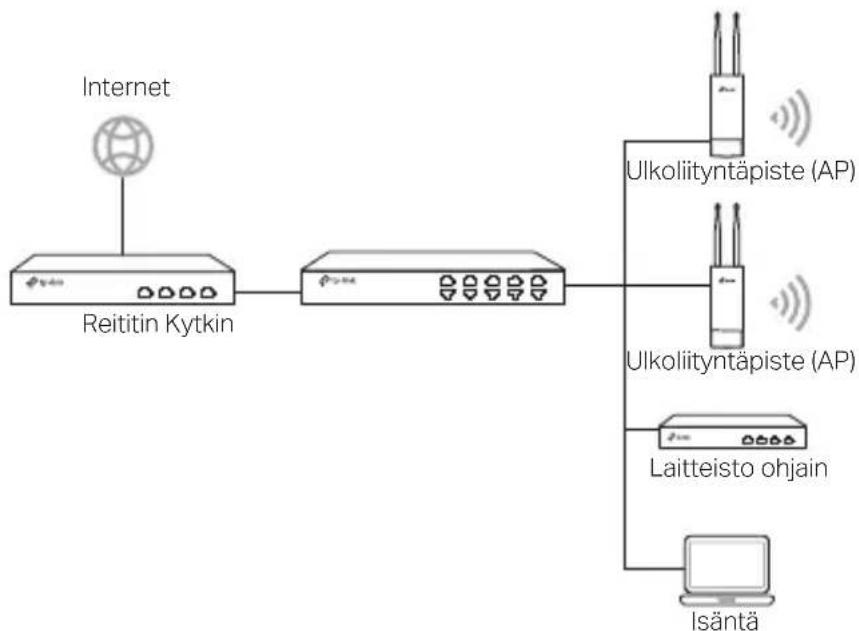

Laitteisto-ohjaimen avulla (Omada AP:eille)

Laitteisto-ohjain voi olla samassa tai eri aliverkossa liityntäpisteiden (AP) kanssa. Hallintaisäntää käytetään kirjautumaan laitteisto-ohjaimeen, josta voidaan hallita liityntäpisteitä keskitetysti.

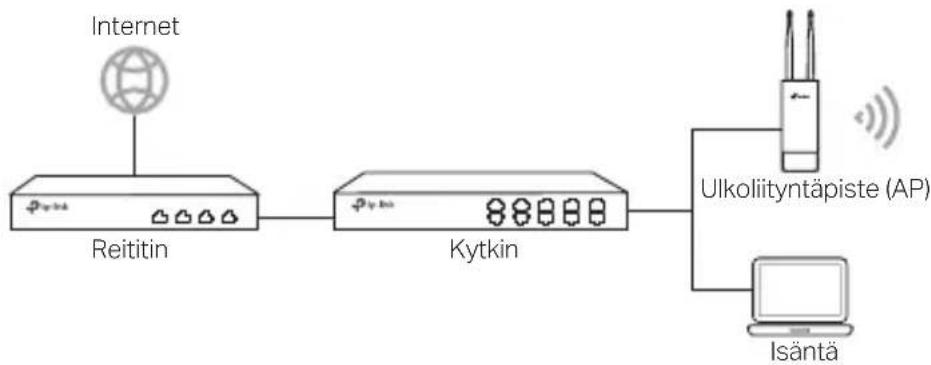

■ Itsenäinen tila

Kiinteä yhteys

Valitse laitteesi yhdistystapa lisälaitteiden mukaan.

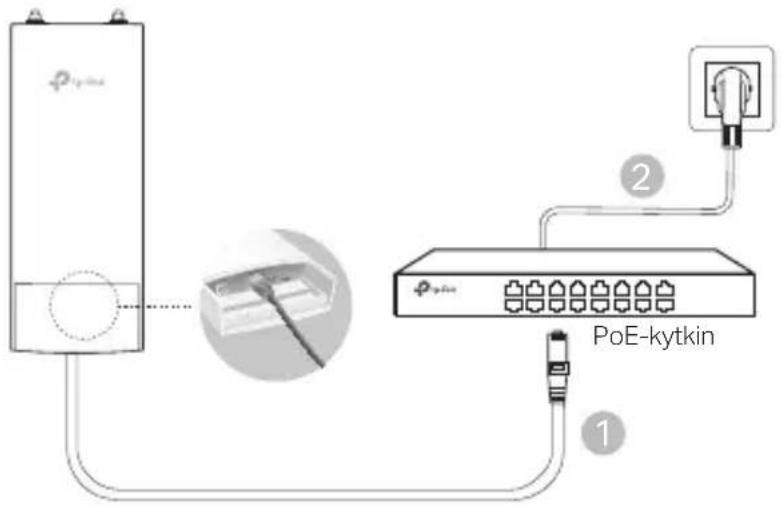

■ PoE-kytkimen kautta

Jotkut AP:t voidaan käynnistää PSE-laitteella (kuten PoE-kytkimen), joka on IEC 62368-1:n virtalähdeluokan 2 (PS2) tai rajoitetun virtalähteen (LPS) mukainen

Huomio: saatavuus riippuu todellisesta tuotteesta Lue tuotteen tekniset tiedot

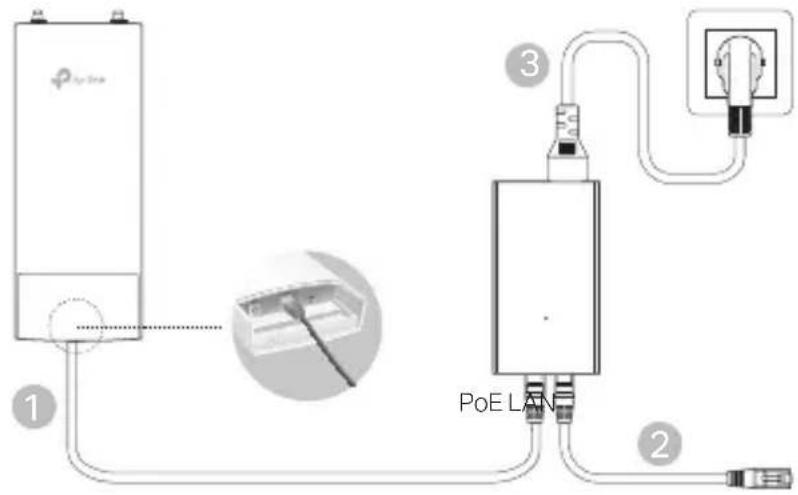

■ PoE-adapterin kautta

Jotkut tukiasemat voivat toimia PoE-adapterilla

Huomio: saatavuus riippuu todellisesta tuotteesta Lue tuotteen tekniset tiedot

Tai

Laitteistoasennus

1 Valitse laitteen asennustapa

■ Laitteen asentaminen tolppaan

Liitä valitulla paikalla laite sopivaan kohtaan tolpassa ja suuntaa laite sitten suunnilleen haluttuun suuntaan

■ Laitteen asentaminen seinälle (kiinnikkeen sisältävälle tuotteelle)

Aseta kiinnike haluttuun kohtaan seinällä Työnnä ja liuta laite paikalleen. Yhdistä sitten antennit laitteeseen

2. Asenna vedenpitävä tiiviste. (tietyille laitteille)

Pujota Ethernet-kaapeli kierresuojuksen, kiinnikkeen ja O-renkaan läpi ennen asennusta Noudata sitten kuvan osoittamia ohjeita:

(1) Liitä Ethernet-kaapeli liitäntään
(2) Asenna O-rengas kiinnikkeen päähän ja ruuvaa kiinnike laitteen runkoon
(3) Kiinnitä tiiviste Ethernet-kaapeliin paksumpi puoli kiinnikettä kohti
(4) Kiinnitä tiiviste kiinnikkeeseen
(5) Kierrä kierresuojus kiinnikkeeseen

Ohjelmistoasetukset

Hallintatila

Määrittele laitejoukon asetukset keskitetyn hallintaohjelmiston tai langattoman ohjaimen kautta lukemalla siihen liittyvä käyttöopas. Voit ladata käyttöoppaan verkkosivustoltamme osoitteesta http://www.tp-link.com

■ Itsenäinen tila

Seuraa alla olevia ohjeita määritelläksesi laitteesi asetukset verkkopohjaisen hallintajärjestelmän kautta

1. Käynnistä verkkoselain, syötä laitteesi IP-osoite osoitekenttään ja paina Enter Huomio:

2. Omada AP:eille voit tarkistaa IP-osoitteen tuotteen etiketistä.

3. Muiden laitteiden IP-osoite on oletusarvoisesti 192.168.0.254, ja tietokoneesi IP-osoitteeksi pitäisi olla asetettu 192.168.0.x ("x" on mikä tahansa numero väliltä 1–253).

4. Kirjaudu sisään syöttämällä käyttäjänimeksi ja salasanaksi "admin"

5. Suojaa laitteesi vaihtamalla käyttäjänimen sekä salasanan oletusarvot ja aloita sitten laitteesi asetusten muokkaaminen

- Pidä laite poissa tulesta tai korkeista lämpötiloista ÄLÄ upota veteen tai muuhun

nesteeseen

• Älä yritä purkaa, korjata tai muuntaa laitetta. Jos tarvitset huoltoa, otathan meihin yhteyttä.
• Älä käytä vioittunutta laturia tai USB-kaapelia laitteen lataamiseen.
• Älä käytä muita kuin suositeltuja latureita.
• Älä käytä laitetta paikassa, missä ei sallita langattomia laitteita.
• Sovitin asennetaan laitteiden lähelle ja helposti saataville
• Adapteria tulee käyttää sisällä, jossa lämpötila on matalampi tai yhtä kuin 40 °C
• Virtajohdon pistoketta käytetään irtikytkentälaitteena, pistorasian on oltava helposti käytettävissä.

Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta. Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuuksia tai vaurioita. Käytä tätä tuotetta varoen ja omalla vastuullasi

Nederlands

TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien 2014/53/EU, 2009/125/EC, 2011 /65/EU, (EU) 2015/863 olennaisia vaatimuksia ja muita asianmukaisia ehtoja

Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa

Koskee vain TP-Link-merkkisiä tuotteita. Lisätietoa takuuajasta, -käytännöstä ja -toimenpiteistä löydät osoitteesta https://www.tp-link.com/fi/support

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT MAAKOHTAISESTI

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISETKORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui

alkuperäisessä pakkauksessa, ei sisällä materiaali- tai valmistusvirheitä normaalissa TP-Linkin ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
