WBS510 - Åtkomstpunkt TP-LINK - Gratis bruksanvisning och manual

Produkttyp	Utomhusaccesspunkt
Märke	TP-Link
Modell	WBS510
Mått	200 x 200 x 70 mm
Vikt	1.2 kg
Strömförsörjning	PoE (Power over Ethernet) 802.3af
Strömförbrukning	12 W max
Trådlösa standarder	IEEE 802.11a/b/g/n/ac
Frekvensband	5 GHz
Maximal trådlös hastighet	867 Mbps (5 GHz)
Portar	1 port Gigabit Ethernet (PoE)
Antenner	2 integrerade rundstrålande antenner
Skyddsklass	IP65 (väderbeständig)
Huvudfunktioner	Accesspunkt, trådlös brygga (WDS), repeterare
Hantering	Webbgränssnitt, TP-Link Pharos Control-verktyg
Säkerhet	WPA/WPA2-PSK, WPA2-Enterprise, MAC-filtrering
Underhåll och rengöring	Rengör med en torr trasa, undvik lösningsmedel
Reservdelar	Nätadapter (ingår ej), monteringssats
Reparerbarhet	Inga användarersättningsbara delar
Driftstemperatur	-30 °C till 70 °C

Vanliga frågor - WBS510 TP-LINK

Hur konfigurerar man TP-Link WBS510 för första gången?

Anslut accesspunkten till ditt nätverk via PoE, öppna en webbläsare och ange standard-IP-adressen (192.168.0.100). Använd standardanvändarnamn och lösenord 'admin/admin'. Följ den snabba installationsguiden.

Stöder WBS510 trådlöst bryggläge?

Ja, WBS510 stöder WDS-läge (Wireless Distribution System) för att fungera som en trådlös brygga mellan två nätverk.

Vad är den maximala räckvidden för WBS510?

Utomhus kan räckvidden nå upp till 2 km i fri sikt, beroende på miljö och konfiguration.

Kan jag använda WBS510 med en router som inte är TP-Link?

Ja, WBS510 är kompatibel med alla standardroutrar som använder Ethernet och PoE-protokoll. Inget specifikt märke krävs.

Hur återställer man WBS510 till fabriksinställningarna?

Håll in Reset-knappen på baksidan av enheten i cirka 10 sekunder tills indikatorn blinkar. Inställningarna återställs.

Är WBS510 kompatibel med standarden 802.3af PoE?

Ja, den är kompatibel med 802.3af PoE. Använd en PoE-injektor eller PoE-switch för att strömförsörja den.

Hur säkrar jag mitt trådlösa nätverk på WBS510?

I webbgränssnittet, gå till Trådlöst > Säkerhet. Välj WPA2-PSK med ett starkt lösenord. Du kan även aktivera MAC-filtrering.

Kan WBS510 monteras på en mast?

Ja, den levereras med en monteringssats anpassad för mast. Se till att enheten är ordentligt fastsatt och placerad för optimal täckning.

Vad gör jag om webbgränssnittet för WBS510 inte är tillgängligt?

Kontrollera att din dator är på samma nätverkssubnät (t.ex. 192.168.0.x). Försök återställa enheten. Se till att PoE fungerar korrekt.

Stöder WBS510 repeterarläge?

Ja, repeterarläge är tillgängligt. I gränssnittet, välj 'Repeater' som driftläge och välj det nätverk som ska utökas.

BRUKSANVISNING WBS510 TP-LINK

Obs! Observera att bilden kan skilja sig från den faktiska produkten.

Typisk nätverkstopologi

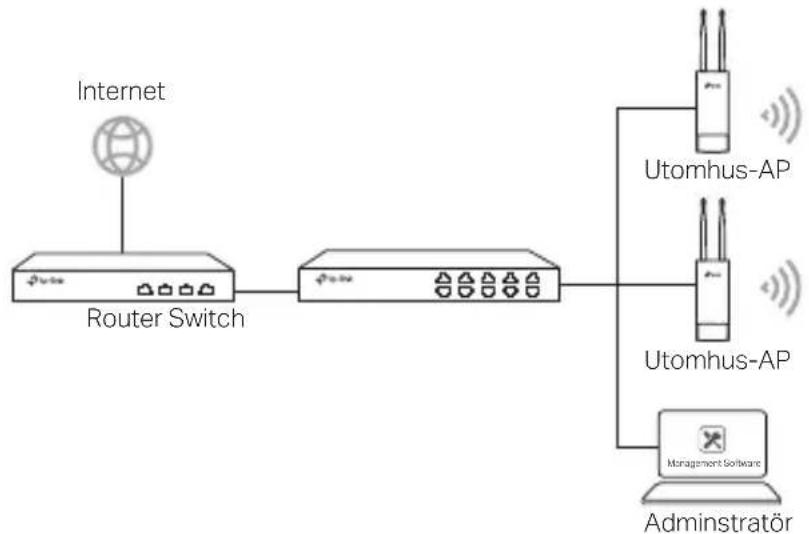

■ Administerat läge

Via centraliserat administreringsprogram

En dator där det centrala administrationsprogrammet har installerats, kan vara på samma eller ett annat subnet som AP:erna, används för att administrera dina AP:er

Du kan hämta rätt programvara från vår webbplats http://www.tp-link.com

Via hårdvarukontroll (för Omada AP)

Den hårdvarukontroll kan vara i samma eller på annat subnät som AP:erna Logga in i hårdvaru kontrollern för att administrera AP:erna centralt

■ Lokalt läge

Hårdvaruanslutning

Välj ett av följande sätt att ansluta din enhet

■ Via PoE-switch

Vissa AP-enheter kan få ström via PSE-enheten (som exempelvis en PoEomkopplare) som uppfyller kraven för Energikälla klass 2 (PS2) eller Begränsad strömkälla (LPS) i IEC 62368-1

Obs: Tillgängligheten beror på den aktuella produkten. Se produktspecifikationerna.

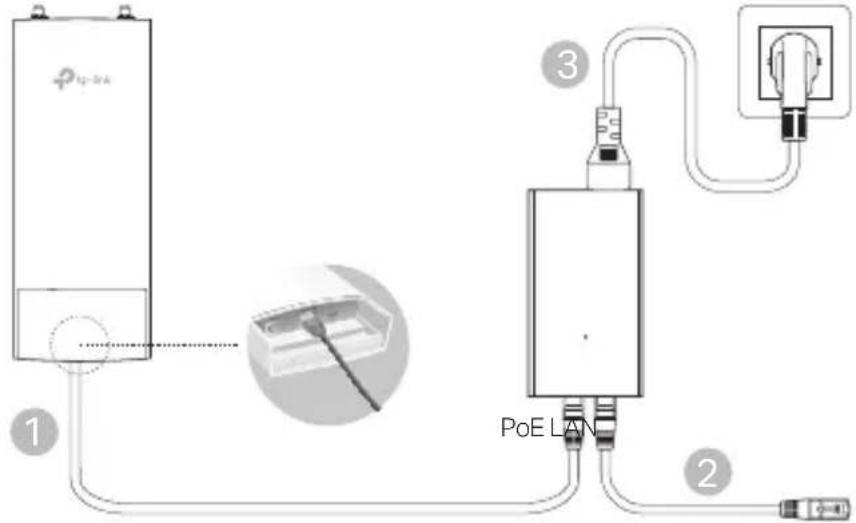

■ Via PoE-adapter

Vissa AP:er kan drivas via PoE-adaptern

Obs: Tillgängligheten beror på den aktuella produkten. Se produktspecifikationerna.

Alternativt

Hårdvaruinstallation

1 Välj ett sätt att fästa enheten

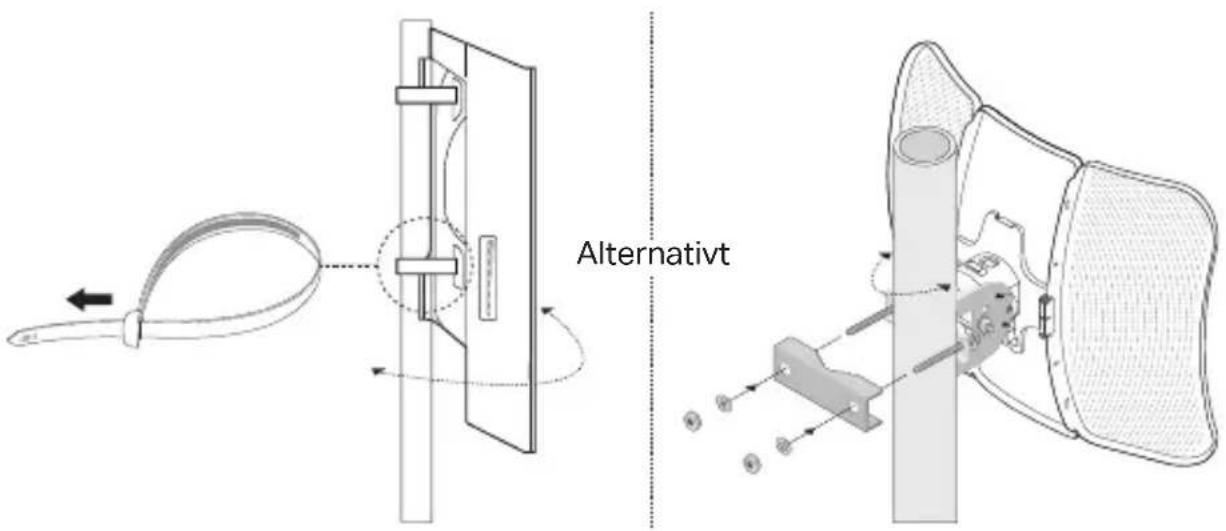

■ Installera enheten på en stolpe

Vid valda platsen, installera enheten på stolpen och rikta sedan enheten höjdledes och sidledes

■ Installera enheten på väggen (för produkten med upphängningskonsol)

Fäst konsolen på önskad plats på väggen Tryck och skjut enheten nedåt för att låsa fast den Anslut sedan antennerna till enheten

1. Installera vattentäta tätningen (för specifika enheter).

Innan du monterar vattentäta förseglingen ska du ansluta ethernet kabeln genom spiralkåpan, fästet och O-ringen Följ sedan stegen som visas på bilden:

(1) Anslut ethernet kabeln till Ian porten
(2) Montera o-ringen på fästets huvud och skruva fast fästet på enhetens kropp
(3) Trä ethernet kabeln genom tätningens slits med den tjockare sidan mot fästet
(4) Anslut tätningen till fästet
(5) Skruva fast spiralskyddet på fästet.

Programvarukonfiguration

■ Administerat läge

För att konfigurera flera enheter via ett centraliserat administreringsprogram eller en trådlös controller, se motsvarande användarguide Du kan hämta användarguiden på vår webbplats http://www.tp-link.com

■ Lokalt läge

För att konfigurera en enhet genom ett webbaserat administreringssystem, följ stegen nedan

1. Starta en webbläsare och ange din enhets IP-adress i adressfältet och tryck på Enter

Obs!

• När det gäller Omada AP:er hittar du IP-adressen på produktetiketten.

• För andra produkter är IP-adressen 192.168.0.254 som standard, och din dators IP-adress bör vara 192.168.0.x, där x är något nummer mellan 1 och 253.

• Skriv admin som både användarnamn och lösenord för att logga in

• Ändra användarnamn och lösenord för att skydda enheten, och börja sedan att konfigurera.

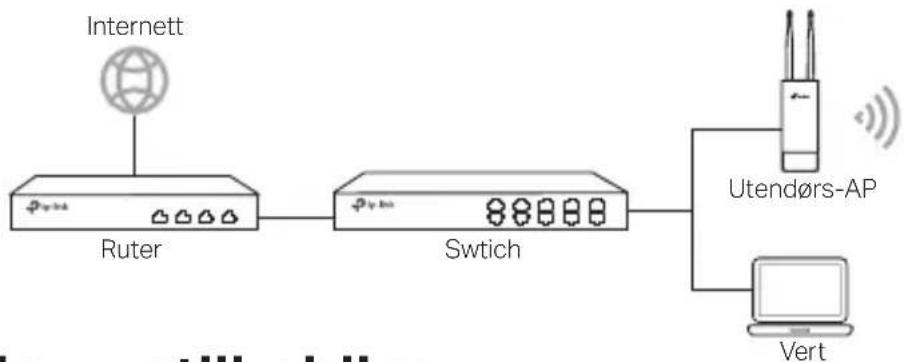

■ Frittstående modus

Maskinvaretilkobling

■ Frittstående modus

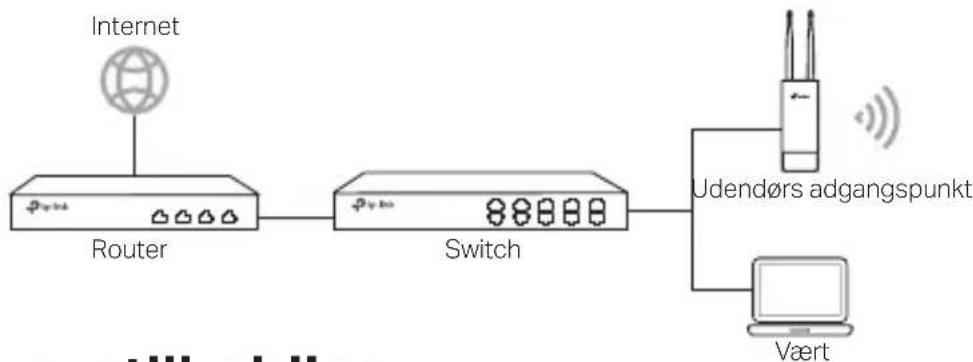

■ Fritstående tilstand

Hardwaretilkobling

Softwarekonfigurationer

■ Administeret tilstand

■ Fritstående tilstand

• Håll enheten borta från eld eller heta miljöer FÖRSÄNK INTE i vatten eller annan vätska
• Försök inte att montera isär, reparera eller modifiera enheten Kontakta oss om du behöver hjälp
• Använd inte skadad laddare eller USB-kabel för laddning av enheten
• Använd inte någon annan laddare än de rekommenderade
• Använd inte enheten där trådlösa enheter inte är tillåtna
• Adaptern måste installeras nära utrustningen och vara lättillgänglig
• Adaptern ska användas inomhus och i en omgivningstemperatur på högst 40 °C
• Stickproppen på nätkabeln används för frånkoppling, se till att uttaget är lätt åtkomligt

Läs och följ ovanstående säkerhetsinformation när du använder enheten Vi kan inte garantera att inga olyckor eller skador kan inträffa till följd av felaktig användning av produkten Använd den här produkten med omsorg och på eget ansvar

Norsk

TP-Link deklarerar att denna enhet är i överensstämmelse med de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

Den ursprungliga EU-försäkran om överensstämmelse kan hittas på

Enbart för produkter av märket TP-Link. För information om garantitid, policy och förfaranden, gå till https://www.tp-link.com/se/support

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER

PROVINS)

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR

TP-Link garanterar maskinvara av märket TP-Link i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-Links riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren
