Produkttyp	Utomhus-åtkomstpunkt
Varumärke	TP-Link
Modell	WBS210
Mått (L x B x H)	160 x 100 x 45 mm
Vikt	300 g
Strömförsörjning	PoE (Power over Ethernet) 802.3af
Strömförbrukning	7 W max
Frekvens	2,4 GHz
Maximal datahastighet	300 Mbps (802.11n)
Trådlösa standarder	IEEE 802.11b/g/n
Portar	1 Ethernet-port 10/100 Mbps med PoE
Antenner	2 externa rundstrålande antenner (5 dBi)
Drifttemperatur	-30°C till 70°C
Driftfuktighet	10% till 90% icke-kondenserande
Skyddsklass	IP65 (väderbeständig)
Driftlägen	Åtkomstpunkt, klient, WDS-repeater
Trådlös säkerhet	WEP, WPA/WPA2-PSK, WPA-Enterprise
Hantering	Webbgränssnitt, SNMP
Underhåll	Rengör med en torr och mjuk trasa
Rengöring	Använd en icke-slipande trasa
Användningssäkerhet	Undvik exponering för vatten och överdrivet damm
Reservdelar	PoE-adapter, antenner (tillval)
Reparationsmöjlighet	Kan inte repareras av användaren, kontakta teknisk support

Vanliga frågor - WBS210 TP-LINK

Hur återställer jag TP-Link WBS210 till fabriksinställningarna?

Håll ned Reset-knappen på baksidan av enheten i cirka 10 sekunder tills lamporna blinkar. Släpp, enheten startar om med fabriksinställningarna.

Vilken är standard-IP-adressen för att komma åt hanteringsgränssnittet?

Standard-IP-adressen är 192.168.0.254. Logga in via en webbläsare med användarnamnet admin och lösenordet admin.

Hur konfigurerar jag WBS210 i åtkomstpunktsläge?

Anslut enheten till ditt nätverk via Ethernet-porten med PoE. Gå till webbgränssnittet, gå till Driftläge och välj Åtkomstpunkt. Konfigurera SSID och säkerhet och applicera.

Stöder WBS210 Power over Ethernet (PoE)?

Ja, den stöder PoE 802.3af. Du kan strömförsörja den via Ethernet-kabeln med en PoE-injektor eller PoE-switch.

Vilka LED-indikatorer finns och vad betyder de?

Indikatorn Ström lyser grönt när enheten är påslagen. Indikatorn WLAN blinkar grönt vid trådlös aktivitet. Indikatorn LAN visar Ethernet-anslutningen.

Hur utökar jag Wi-Fi-signalens räckvidd med WBS210?

Du kan använda läget WDS-repeater. I gränssnittet väljer du detta läge, skannar huvudnätverket, anger säkerhetsnyckeln och applicerar.

Är det möjligt att använda WBS210 utomhus?

Ja, den är designad för utomhusbruk med skyddsklass IP65, damm- och vattenstänkstålig.

Hur säkrar jag mitt Wi-Fi-nätverk med denna enhet?

I gränssnittet, gå till Trådlös säkerhet och välj WPA2-PSK med ett starkt lösenord. Undvik att använda WEP som är mindre säkert.

Vad gör jag om jag har glömt administratörslösenordet?

Utför en fabriksåterställning genom att hålla Reset-knappen intryckt i 10 sekunder. Detta raderar alla inställningar, inklusive lösenordet.

Kan jag ansluta flera WBS210 i ett mesh-nätverk?

Ja, du kan konfigurera flera enheter i WDS-läge för att skapa ett mesh-nätverk. Varje åtkomstpunkt måste konfigureras med samma SSID och kanal.

BRUKSANVISNING WBS210 TP-LINK

Obs! Observera att bilden kan skilja sig från den faktiska produkten.

Typisk nätverkstopologi

■ Administerat läge

Via centraliserat administreringsprogram

En dator där det centrala administrationsprogrammet har installerats, kan vara på samma eller ett annat subnet som AP:erna, används för att administrera dina AP:er

Du kan hämta rätt programvara från vår webbplats http://www.tp-link.com

Via hårdvarukontroll (för Omada AP)

Den hårdvarukontroll kan vara i samma eller på annat subnät som AP:erna Logga in i hårdvaru kontrollern för att administrera AP:erna centralt

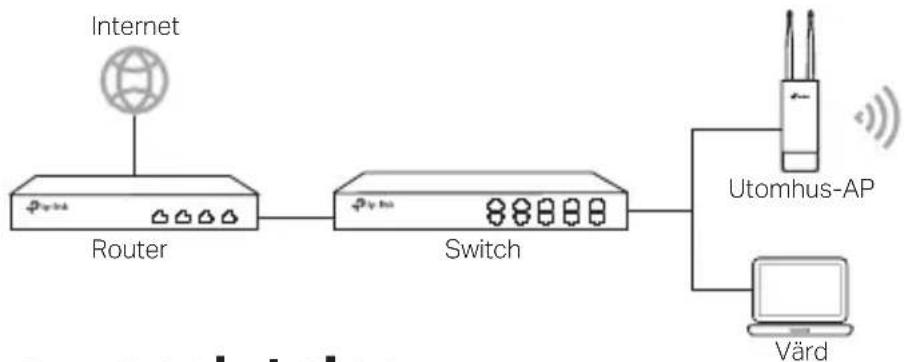

■ Lokalt läge

Hårdvaruanslutning

Välj ett av följande sätt att ansluta din enhet

■ Via PoE-switch

Vissa AP-enheter kan få ström via PSE-enheten (som exempelvis en PoEomkopplare) som uppfyller kraven för Energikälla klass 2 (PS2) eller Begränsad strömkälla (LPS) i IEC 62368-1

Obs: Tillgängligheten beror på den aktuella produkten. Se produktspecifikationerna.

■ Via PoE-adapter

Vissa AP:er kan drivas via PoE-adaptern

Obs: Tillgängligheten beror på den aktuella produkten. Se produktspecifikationerna.

Alternativt

Hårdvaruinstallation

1 Välj ett sätt att fästa enheten

■ Installera enheten på en stolpe

Vid valda platsen, installera enheten på stolpen och rikta sedan enheten höjdledes och sidledes

■ Installera enheten på väggen (för produkten med upphängningskonsol)

Fäst konsolen på önskad plats på väggen Tryck och skjut enheten nedåt för att låsa fast den Anslut sedan antennerna till enheten

1. Installera vattentäta tätningen (för specifika enheter).

Innan du monterar vattentäta förseglingen ska du ansluta ethernet kabeln genom spiralkåpan, fästet och O-ringen Följ sedan stegen som visas på bilden:

(1) Anslut ethernet kabeln till Ian porten
(2) Montera o-ringen på fästets huvud och skruva fast fästet på enhetens kropp
(3) Trä ethernet kabeln genom tätningens slits med den tjockare sidan mot fästet
(4) Anslut tätningen till fästet
(5) Skruva fast spiralskyddet på fästet.

Programvarukonfiguration

■ Administerat läge

För att konfigurera flera enheter via ett centraliserat administreringsprogram eller en trådlös controller, se motsvarande användarguide Du kan hämta användarguiden på vår webbplats http://www.tp-link.com

■ Lokalt läge

För att konfigurera en enhet genom ett webbaserat administreringssystem, följ stegen nedan

1. Starta en webbläsare och ange din enhets IP-adress i adressfältet och tryck på Enter

Obs!

• När det gäller Omada AP:er hittar du IP-adressen på produktetiketten.

• För andra produkter är IP-adressen 192.168.0.254 som standard, och din dators IP-adress bör vara 192.168.0.x, där x är något nummer mellan 1 och 253.

• Skriv admin som både användarnamn och lösenord för att logga in

• Ändra användarnamn och lösenord för att skydda enheten, och börja sedan att konfigurera.

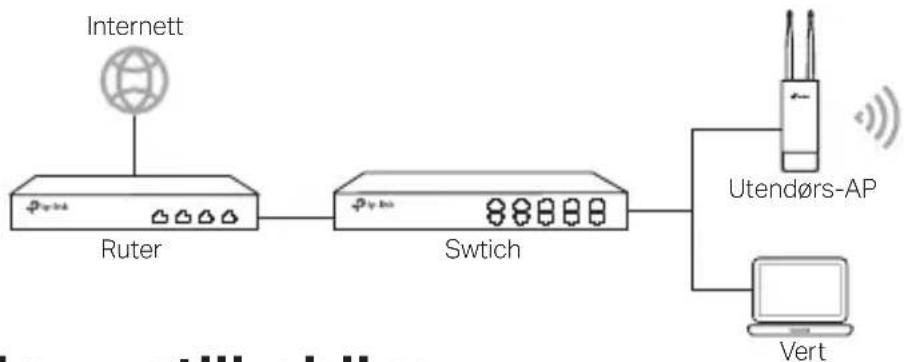

■ Frittstående modus

Maskinvaretilkobling

■ Frittstående modus

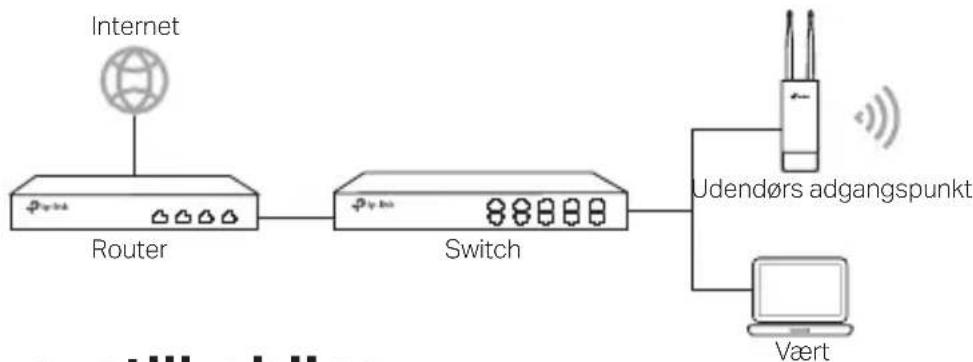

■ Fritstående tilstand

Hardwaretilkobling

Softwarekonfigurationer

■ Administeret tilstand

■ Fritstående tilstand

• Håll enheten borta från eld eller heta miljöer FÖRSÄNK INTE i vatten eller annan vätska
• Försök inte att montera isär, reparera eller modifiera enheten Kontakta oss om du behöver hjälp
• Använd inte skadad laddare eller USB-kabel för laddning av enheten
• Använd inte någon annan laddare än de rekommenderade
• Använd inte enheten där trådlösa enheter inte är tillåtna
• Adaptern måste installeras nära utrustningen och vara lättillgänglig
• Adaptern ska användas inomhus och i en omgivningstemperatur på högst 40 °C
• Stickproppen på nätkabeln används för frånkoppling, se till att uttaget är lätt åtkomligt

Läs och följ ovanstående säkerhetsinformation när du använder enheten Vi kan inte garantera att inga olyckor eller skador kan inträffa till följd av felaktig användning av produkten Använd den här produkten med omsorg och på eget ansvar

Norsk

TP-Link deklarerar att denna enhet är i överensstämmelse med de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

Den ursprungliga EU-försäkran om överensstämmelse kan hittas på

Enbart för produkter av märket TP-Link. För information om garantitid, policy och förfaranden, gå till https://www.tp-link.com/se/support

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER

PROVINS)

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR

TP-Link garanterar maskinvara av märket TP-Link i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-Links riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren
