Type de produit	Point d'accès extérieur
Marque	TP-Link
Modèle	WBS210
Dimensions (L x l x h)	160 x 100 x 45 mm
Poids	300 g
Alimentation	PoE (Power over Ethernet) 802.3af
Consommation électrique	7 W max
Fréquence	2,4 GHz
Débit maximal	300 Mbps (802.11n)
Normes sans fil	IEEE 802.11b/g/n
Ports	1 port Ethernet 10/100 Mbps avec PoE
Antennes	2 antennes omnidirectionnelles externes (5 dBi)
Température de fonctionnement	-30°C à 70°C
Humidité de fonctionnement	10% à 90% sans condensation
Indice de protection	IP65 (résistant aux intempéries)
Modes de fonctionnement	Point d'accès, client, répéteur WDS
Sécurité sans fil	WEP, WPA/WPA2-PSK, WPA-Enterprise
Gestion	Interface Web, SNMP
Entretien	Nettoyer avec un chiffon sec et doux
Nettoyage	Utiliser un chiffon non abrasif
Sécurité d'utilisation	Éviter l'exposition à l'eau et à la poussière excessive
Pièces détachées	Adaptateur PoE, antennes (en option)
Réparabilité	Non réparable par l'utilisateur, contacter le support technique

FOIRE AUX QUESTIONS - WBS210 TP-LINK

Comment réinitialiser le TP-Link WBS210 aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Relâchez, l'appareil redémarrera avec les paramètres d'usine.

Quelle est l'adresse IP par défaut pour accéder à l'interface de gestion ?

L'adresse IP par défaut est 192.168.0.254. Connectez-vous via un navigateur avec le nom d'utilisateur admin et le mot de passe admin.

Comment configurer le WBS210 en mode point d'accès ?

Connectez l'appareil à votre réseau via le port Ethernet avec PoE. Accédez à l'interface Web, allez dans Mode de fonctionnement et sélectionnez Point d'accès. Configurez le SSID et la sécurité, puis appliquez.

Le WBS210 supporte-t-il le Power over Ethernet (PoE) ?

Oui, il supporte le PoE 802.3af. Vous pouvez l'alimenter via le câble Ethernet à l'aide d'un injecteur PoE ou d'un switch PoE.

Quels sont les voyants lumineux et que signifient-ils ?

Le voyant Alimentation s'allume en vert lorsque l'appareil est sous tension. Le voyant WLAN clignote en vert lors de l'activité sans fil. Le voyant LAN indique la connexion Ethernet.

Comment étendre la portée du signal Wi-Fi avec le WBS210 ?

Vous pouvez utiliser le mode Répéteur WDS. Dans l'interface, sélectionnez ce mode, scannez le réseau principal, entrez la clé de sécurité et appliquez.

Est-il possible d'utiliser le WBS210 en extérieur ?

Oui, il est conçu pour une utilisation extérieure avec un indice de protection IP65, résistant à la poussière et aux projections d'eau.

Comment sécuriser mon réseau Wi-Fi avec cet appareil ?

Dans l'interface, allez dans Sécurité sans fil et choisissez WPA2-PSK avec un mot de passe fort. Évitez d'utiliser WEP qui est moins sécurisé.

Que faire si j'ai oublié le mot de passe administrateur ?

Effectuez une réinitialisation d'usine en maintenant le bouton Reset enfoncé pendant 10 secondes. Cela effacera tous les paramètres, y compris le mot de passe.

Puis-je connecter plusieurs WBS210 en réseau maillé ?

Oui, vous pouvez configurer plusieurs unités en mode WDS pour créer un réseau maillé. Chaque point d'accès doit être configuré avec le même SSID et canal.

MODE D'EMPLOI WBS210 TP-LINK

Remarque: L'aspect des illustrations peut différer de celui du produit réel.

Topologie d'un réseau typique

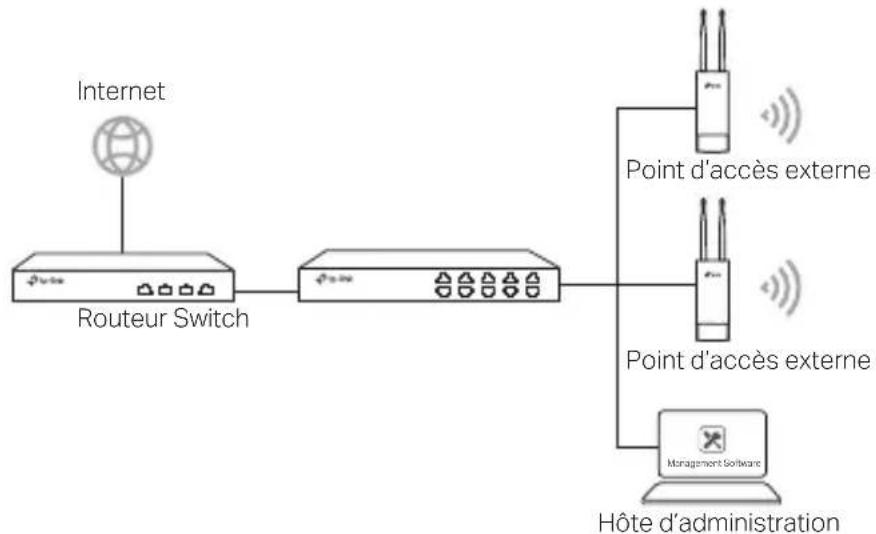

■ Mode administré

Via le logiciel d'administration centralisé

Un ordinateur exécutant le logiciel d'administration centralisé, qui peut être dans le même sous-réseau ou non que celui des points d'accès, est utilisé pour administrer de manière centralisée les PA (Point d'Accès)

Vous pouvez obtenir le logiciel d'aministration depuis : http://www.tp-link.fr

Via Contrôleur Matériel (pour les points d'accès Omada)

Le contrôleur matériel peut être dans le même sous-réseau ou Wi-Fi points d'accès L'hôte d'administration est utilisé pour se connecter au contrôleur matériel pour administrer centralement les PA (Point d'Accès)

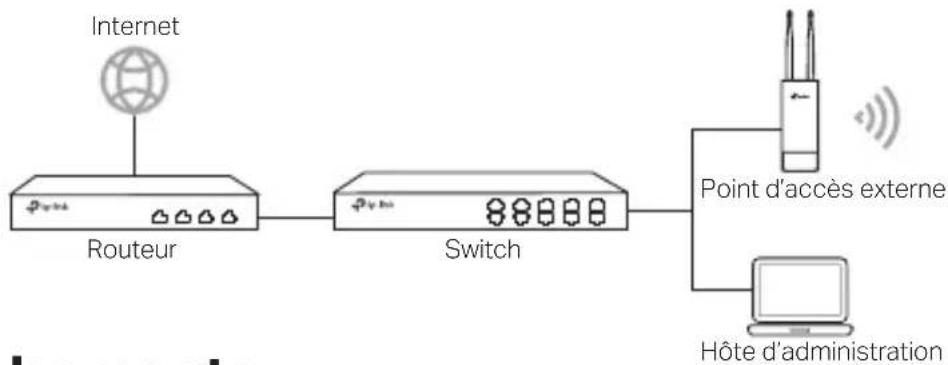

■ Mode autonome

Branchements

Choisissez une méthode pour brancher votre PA en fonction de ses caractéristiques

■ Via un switch PoE

Certains points d'accès peuvent être alimentés via un PSE (Power Source Equipment : tel qu'un switch ou un injecteur PoE) conforme à la classe de source d'alimentation 2 (PS2) ou à la source d'alimentation limitée (LPS) de la norme CEI 62368-1

Remarque : la disponibilité dépend du produit réel. Veuillez vous référer aux spécifications du produit.

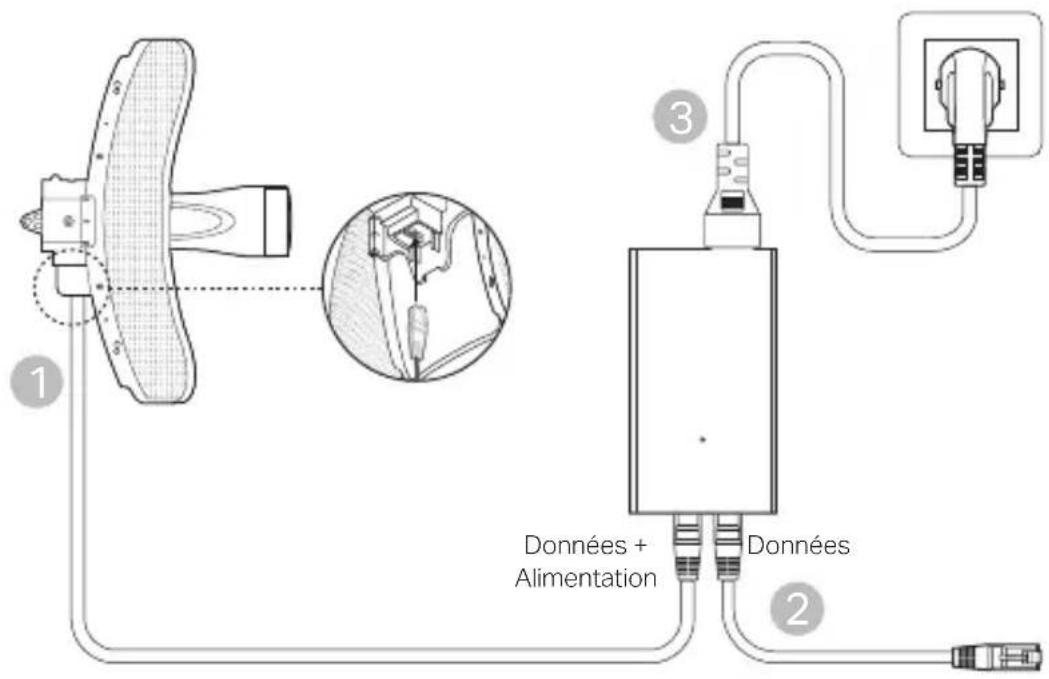

■ Via un adaptateur PoE

Certains points d'accès peuvent être alimentés via un adaptateur PoE spécifique (fourni en ce cas). Remarque : la disponibilité dépend du produit réel. Veuillez vous référer aux spécifications du produit.

ou

Fixation du point d'accès

1 Choisissez la méthode correspondant à votre besoin

■ Fixation sur un mât

Sur site, fixer le point d'accès à un mât à l'aide des colliers de fixation fournis et orienter ensuite l'appareil en fonction de la zone à couvrir

■ Fixation murale (pour les produits fournis avec une platine de montage)

Fixer la platine à l'endroit souhaité, positionner le point d'accès en faisant coïncider les ergots de ce dernier avec les encoches de la platine et faire coulisser vers le bas jusqu'au verrouillage Visser ensuite les antennes au point d'accès

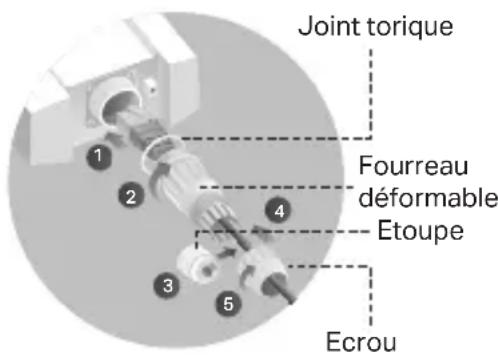

2 Installez le joint étanche (pour certains appareils)

Avant l'installation, insérez le câble Ethernet dans l'écrou, le fourreau déformable et le joint torique Suivez ensuite les étapes comme indiqué sur l'image:

(1) Branchez le câble Ethernet au port
(2) Montez le joint torique sur la tête du fourreau déformable et vissez le fourreau déformable sur le corps de l'appareil
(3) Insérez le câble Ethernet à travers la fente de l'étoupe avec le côté le plus épais vers le fourreau déformable

(4) Insérez l'étoupe sur le fourreau déformable

(5) Vissez l'écrou sur le fourreau déformable

Configuration logicielle

■ Mode administré

Pour configurer simultanément plusieurs points d'accès via le logiciel d'administration centralisé ou via un contrôleur Wi-Fi, reportez-vous au Mode d'emploi correspondant Vous pouvez télécharger le Mode d'emploi depuis notre site http://www.tp-link.com/fr

■ Mode autonome

Pour configurer un point d'accès via sa page Web d'administration, suivez les étapes ci-dessous

1. Saisir l'adresse IP du point d'accès depuis la barre d'adresse d'un navigateur Web et validez par la touche Entrée

Remarque :

• Pour les points d'accès Omada et Omada Pro, vous pouvez vérifier l'adresse IP via l'étiquette du produit.

• Pour les autres point d'accès, l'adresse IP par défaut est 192.168.0.254 et l'adresse IP de votre ordinateur doit être définie comme suit : 192.168.0.x ("x" pouvant prendre pour valeur un nombre compris entre 1 et 253).

• Saisir admin dans les champs nom d'utilisateur et mot de passe pour vous connecter

• Modifiez le nom d'utilisateur et le mot de passe par défaut pour remplacer les valeurs par défaut, puis commencez à configurer le point d'accès.

Informations de sécurité

• Garder l'appareil à l'écart du feu ou des environnements chauds NE PAS immerger dans l'eau ou dans tout autre liquide
• Ne pas tenter de démonter, réparer ou modifier l'appareil Si vous avez besoin d'une réparation, veuillez nous contacter
• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l'appareil
• Ne pas utiliser un chargeur différent de ceux recommandés
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites
• L'adaptateur doit être facilement accessible et se trouver à proximité de l'équipement
• L'adaptateur doit être utilisé à l'intérieur, où la température ambiante est inférieure ou égale à 40 °C
• La fiche du câble d'alimentation est utilisée comme dispositif de déconnexion, la prise de courant doit être facilement accessible

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls

Italiano

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

La déclaration CE de conformité originelle peut être trouvée à l'adresse

Concerne les produits de marque TP-Link uniquement Pour plus d'informations sur la période de garantie, les conditions et les procédures, veuillez visiter https://www.tp-link.com/fr/support

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final
